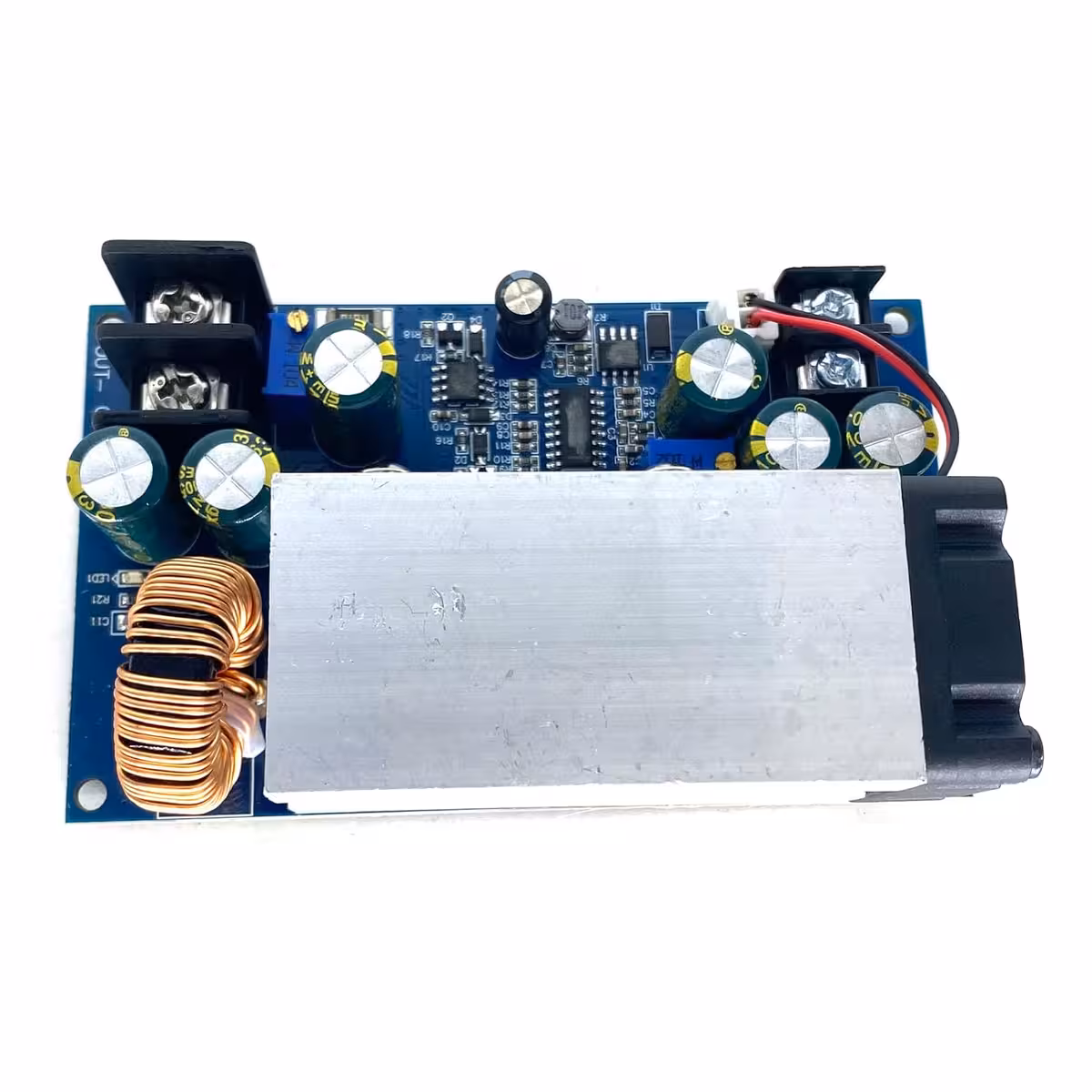

Convertor DC-DC Step-Down 600W 25A – Reglaj Precis CV/CC pentru Alimentare și Încărcare Baterii

Convertorul DC-DC Step-Down 600W 25A este o soluție compactă și eficientă pentru reducerea tensiunii continue în intervalul 12–75V → 2.5–60V, cu control independent al tensiunii (CV) și curentului (CC). Ideal pentru laboratoare, proiecte DIY, automatizări și încărcarea bateriilor, oferă o eficiență de până la 95% și o putere continuă recomandată de 500W.

Notă: Modulul funcționează exclusiv în regim step-down (coborâtor de tensiune). Tensiunea de ieșire trebuie să fie întotdeauna mai mică decât tensiunea de intrare. Nu include protecție la polaritate inversă.

De ce să alegi acest model? (Avantaje cheie):

Reglaj dublu CV/CC: controlul independent al tensiunii și curentului printr-un singur modul elimină nevoia a două dispozitive separate.
Eficiență până la 95%: pierderile termice sunt minime, ceea ce permite utilizarea îndelungată fără supraîncălzire excesivă.
Intrare largă 12–75V: compatibil cu surse solare, redresoare, baterii de acumulatori și surse de laborator.
Ieșire reglabilă 2.5–60V / 1–25A: acoperă o gamă extinsă de aplicații, de la module mici la motoare și baterii de capacitate medie.
Indicator LED albastru: confirmă vizual prezența tensiunii la ieșire fără echipamente suplimentare.
Frecvență de comutație 80 kHz: reduce ondulația și permite utilizarea unor componente de filtrare mai compacte.

Detalii și Performanță

Modulul utilizează o topologie buck (step-down) cu comutație la 80 kHz, asigurând un echilibru optim între eficiență și calitatea tensiunii de ieșire. Puterea de vârf este de 600W, iar pentru utilizare continuă se recomandă limitarea la 500W pentru a prelungi durata de viață a componentelor. Reglajul se realizează prin doi potențiometre multiturn: VIADJ pentru tensiune și IADJ pentru curent, oferind precizie superioară față de modelele cu un singur tur. Protecția la scurtcircuit este realizată prin limitarea automată a curentului (modul CC), fără a opri modulul. Pentru sarcini inductive (motoare, relee, bobine), este obligatorie montarea unei diode anti-reflux pe linia de ieșire pentru protejarea tranzistoarelor interne.

Parametru	Valoare / Detaliu
Putere maximă	600W (500W recomandat continuu)
Curent de ieșire	1–25A reglabil
Tensiune de intrare	12–75V DC
Tensiune de ieșire	2.5–60V DC (exclusiv step-down)
Moduri de funcționare	CV (tensiune constantă) / CC (curent constant)
Eficiență	Până la 95%
Frecvență de comutație	80 kHz
Indicator stare	LED albastru (tensiune ieșire activă)
Protecție scurtcircuit	Limitare curent automată (CC)
Protecție polaritate inversă	Nu este inclusă
Aplicații compatibile	Baterii, motoare mici, module electronice, surse reglabile

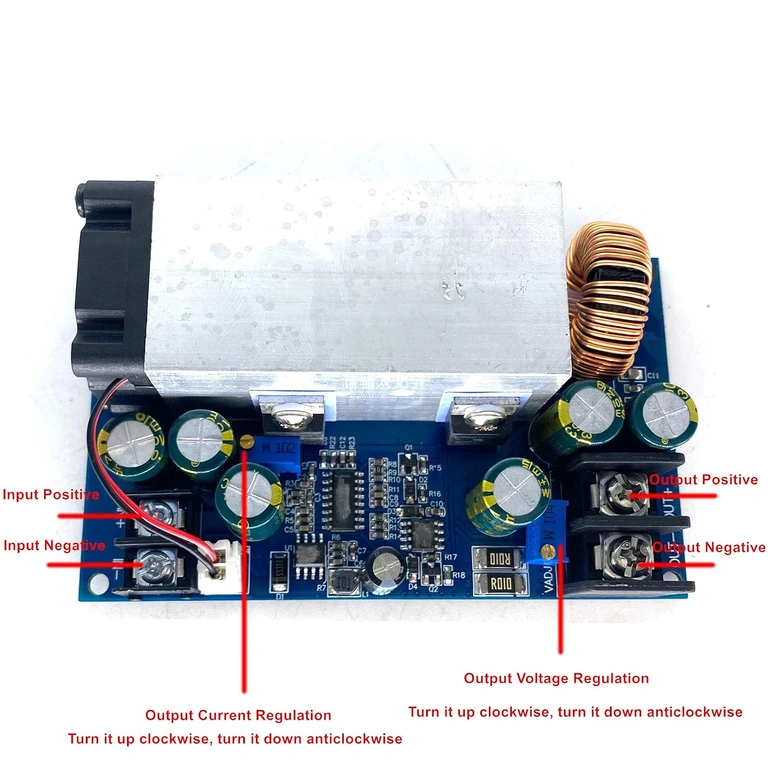

Instrucțiuni de Programare și Utilizare

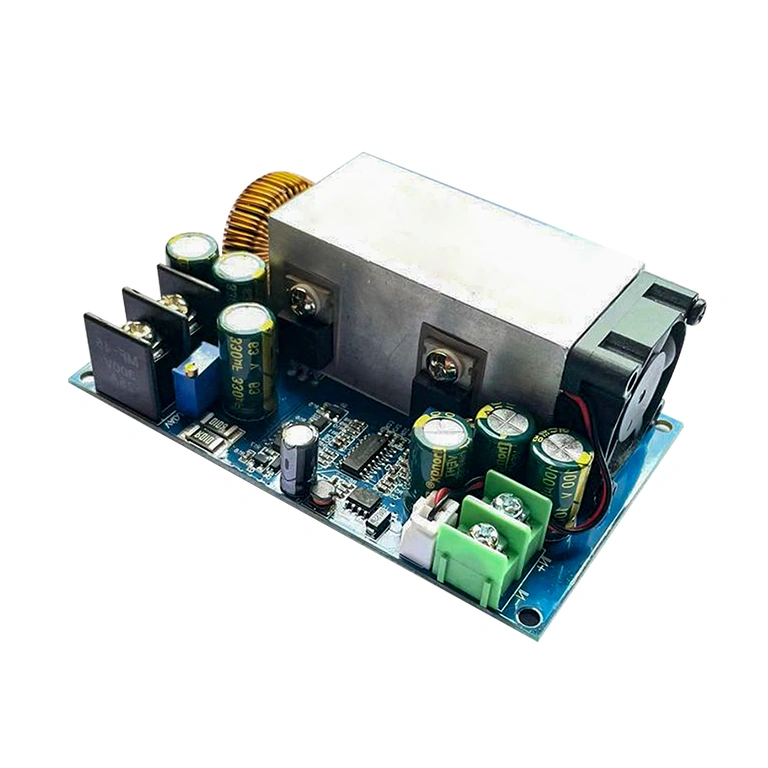

Conectați sursa de alimentare la intrare respectând polaritatea (+ și −); verificați cu un multimetru înainte de pornire.
Reglați IADJ la minim: rotiți complet în sens anti-orar (aproximativ 10 ture) înainte de a conecta sarcina.
Reglați VIADJ: sens orar pentru a crește tensiunea de ieșire, sens anti-orar pentru a o scădea. Confirmați valoarea cu multimetrul.
Conectați sarcina, apoi creșteți treptat IADJ până la valoarea de curent dorită, monitorizând cu ampermetrul.
Nu conectați masa de intrare direct cu masa de ieșire fără a cunoaște schema circuitului alimentat.
Pentru sarcini inductive (motoare, bobine), montați o diodă Schottky anti-reflux în paralel cu sarcina, cu catodul spre plus.
La sarcini apropiate de 500W, asigurați răcire activă (ventilator) pentru a menține temperatura în limite sigure.

Conținut Pachet

1 × Modul DC-DC Step-Down 600W 25A CV/CC

Întrebări Frecvente

Pot folosi acest convertor pentru a crește tensiunea?

Nu. Modulul funcționează exclusiv în regim step-down (coborâtor). Tensiunea de ieșire trebuie să fie întotdeauna mai mică decât tensiunea de intrare. Pentru conversie step-up este necesar un alt tip de convertor (boost).

Ce se întâmplă dacă inversez polaritatea la intrare?

Modulul nu dispune de protecție la polaritate inversă. Conectarea greșită poate deteriora iremediabil componentele interne. Verificați întotdeauna polaritatea cu un multimetru înainte de alimentare.

Este necesară dioda anti-reflux pentru încărcarea bateriilor?

Da. La încărcarea bateriilor sau conectarea sarcinilor inductive, montarea unei diode anti-reflux pe ieșire este obligatorie pentru a preveni circulația curentului invers prin modul, care ar putea distruge tranzistoarele interne.

Pot alimenta motoare DC direct din acest modul?

Da, cu condiția montării unei diode Schottky anti-reflux în paralel cu motorul. Curentul de pornire al motorului nu trebuie să depășească 25A, iar puterea continuă să rămână sub 500W.

Este nevoie de răcire suplimentară?

La sarcini care depășesc 300W sau în medii cu temperatură ridicată, se recomandă montarea unui ventilator de răcire forțată deasupra modulului pentru a asigura funcționarea în parametri optimi și durată de viață maximă.
