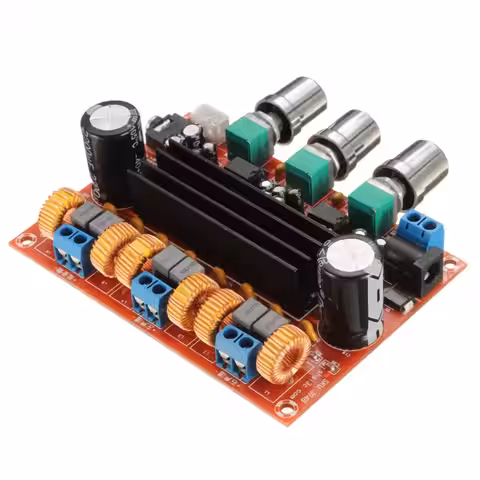

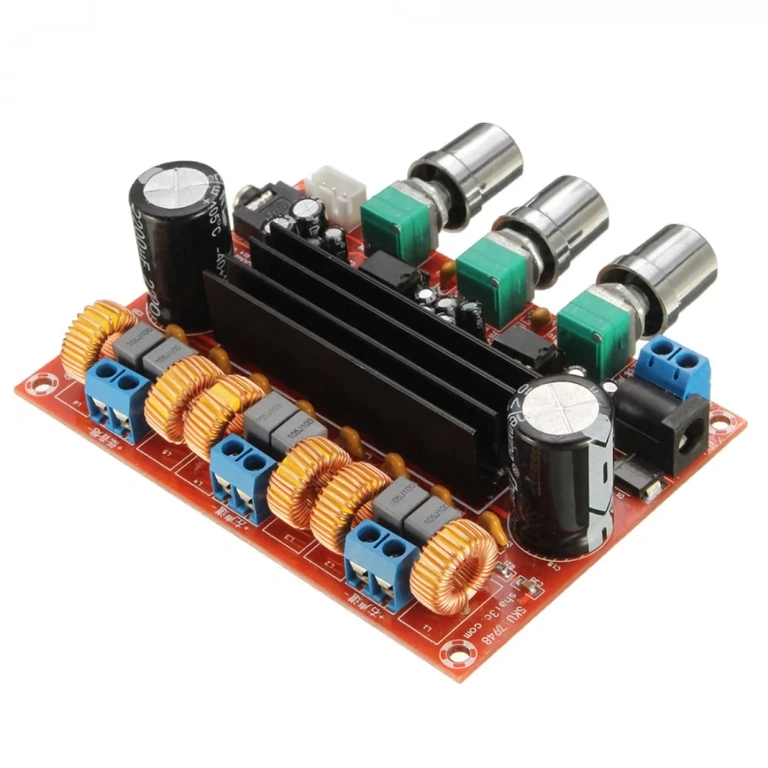

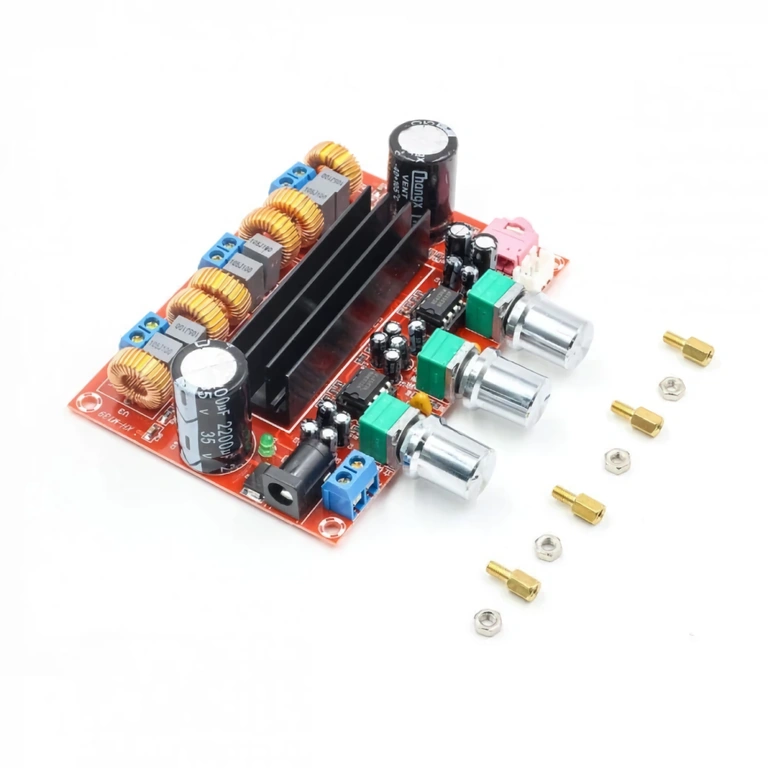

Modul Amplificator 2.1 TPA3116D2 – Putere Reală Clasa D pentru Orice Sistem Audio DIY
Amplificatorul stereo 2.1 cu TPA3116D2 este soluția compactă și eficientă pentru orice proiect audio care necesită sunet puternic, curat și un bass consistent. Cu o putere totală de 2×50W pe canale stereo și 100W dedicați subwooferului, acest modul oferă performanță de nivel superior într-un format accesibil și ușor de integrat.
Notă: Puterea maximă declarată se atinge la alimentare 24V DC cu difuzoare de 4 Ohmi. La 12V sau 8 Ohmi, puterea efectivă va fi proporțional mai mică. Se recomandă o sursă de alimentare stabilizată de minimum 3A.
De ce să alegi acest model? (Avantaje cheie):
- Arhitectură 2.1 cu două cipuri TPA3116D2 – un cip gestionează canalele stereo stânga/dreapta, celălalt funcționează în punte exclusiv pentru subwoofer, eliminând compromisurile de semnal
- Bass puternic de 100W – canal subwoofer dedicat în configurație bridge pentru impact sonor real și profund
- Corector de ton NE5532 – op-amp de calitate audio pentru controlul precis al frecvențelor înalte, medii și joase direct de pe placă
- Eficiență ridicată Clasa D – disipare termică minimă, consum redus, funcționare stabilă fără radiator masiv
- Două intrări audio selectabile – flexibilitate maximă pentru conectarea simultană a două surse audio
- Alimentare universală 12–24V DC – compatibil cu surse auto, adaptoare de rețea sau baterii Li-Ion

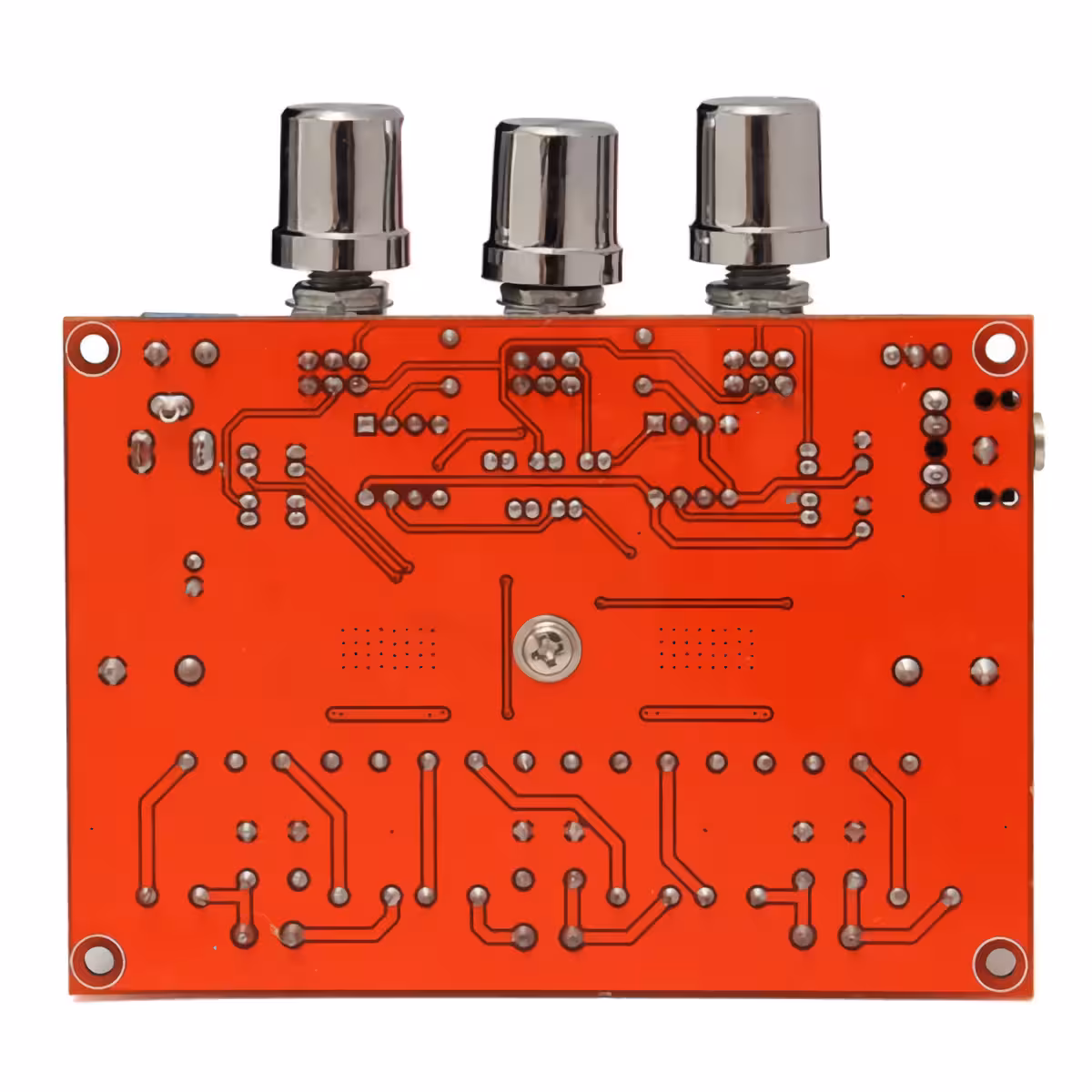

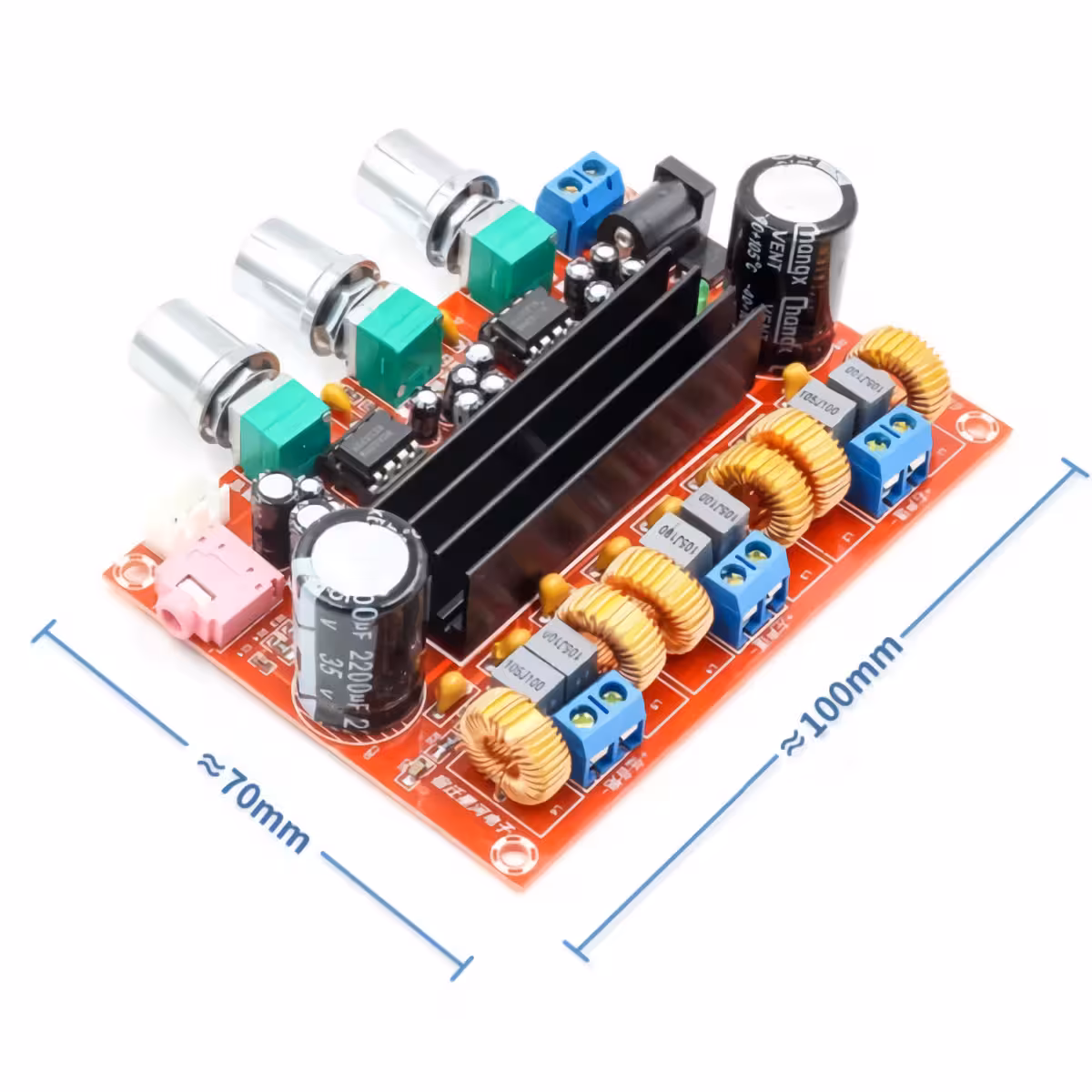

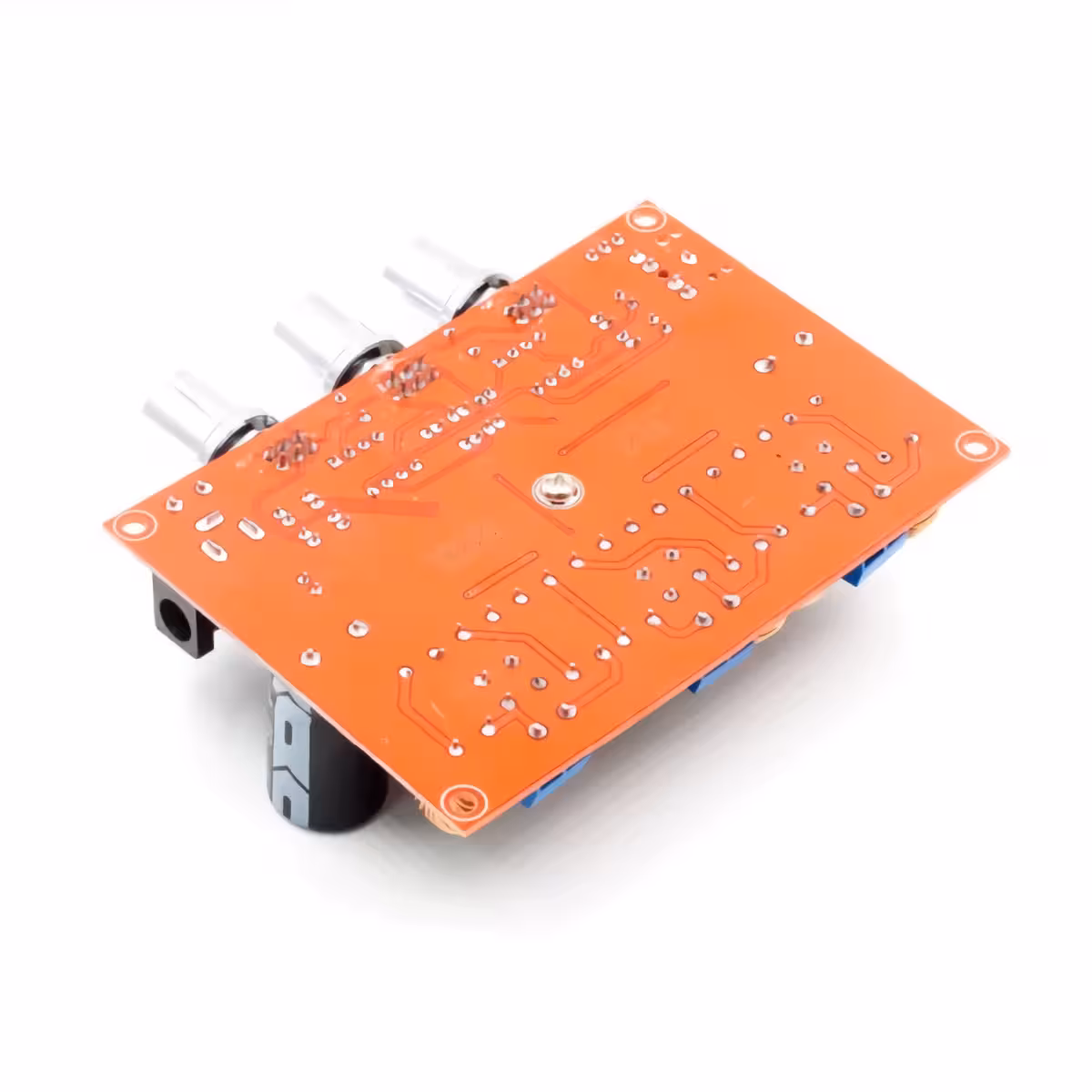

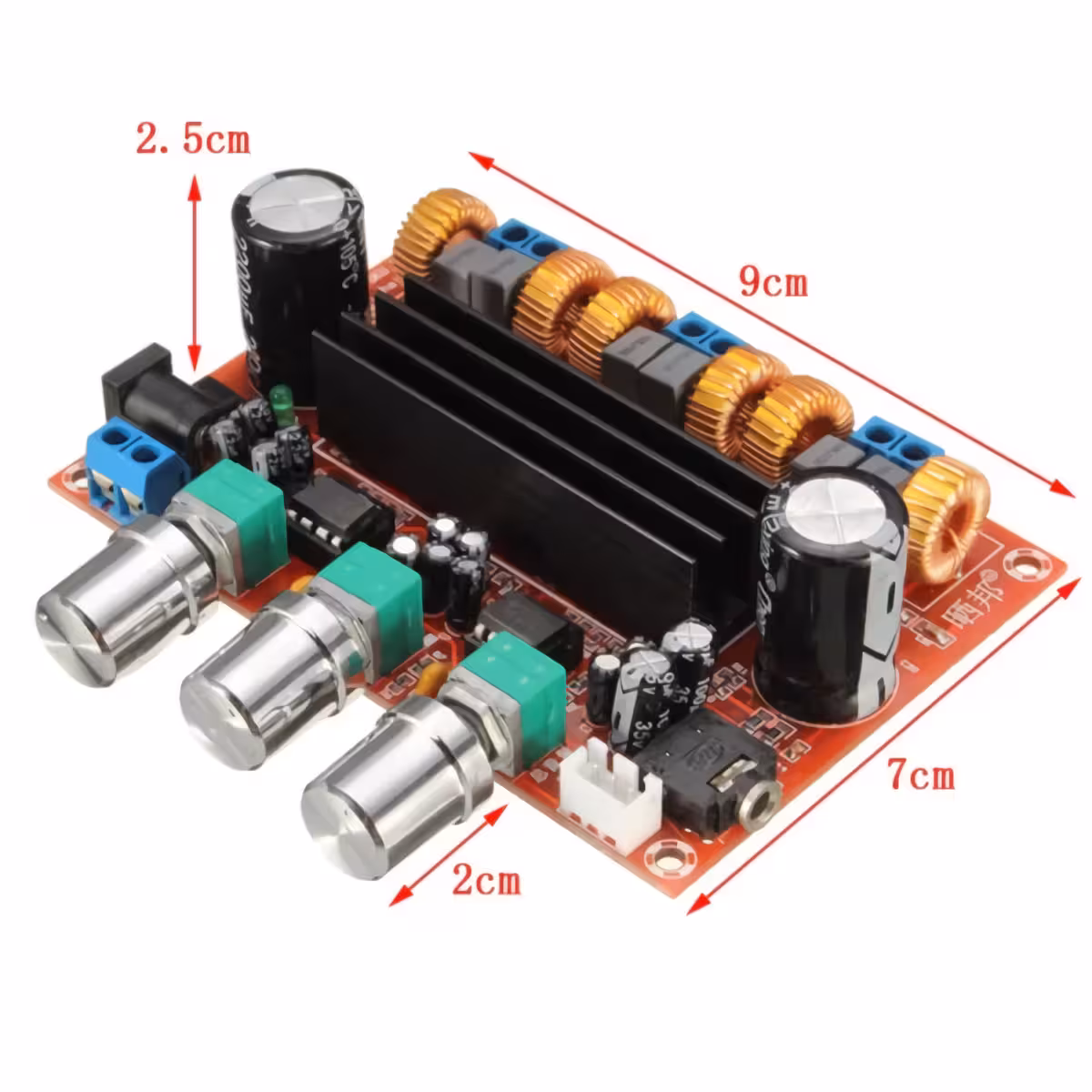

- Format compact 10×9×2.5 cm – se integrează cu ușurință în carcase DIY, boxe active sau instalații auto

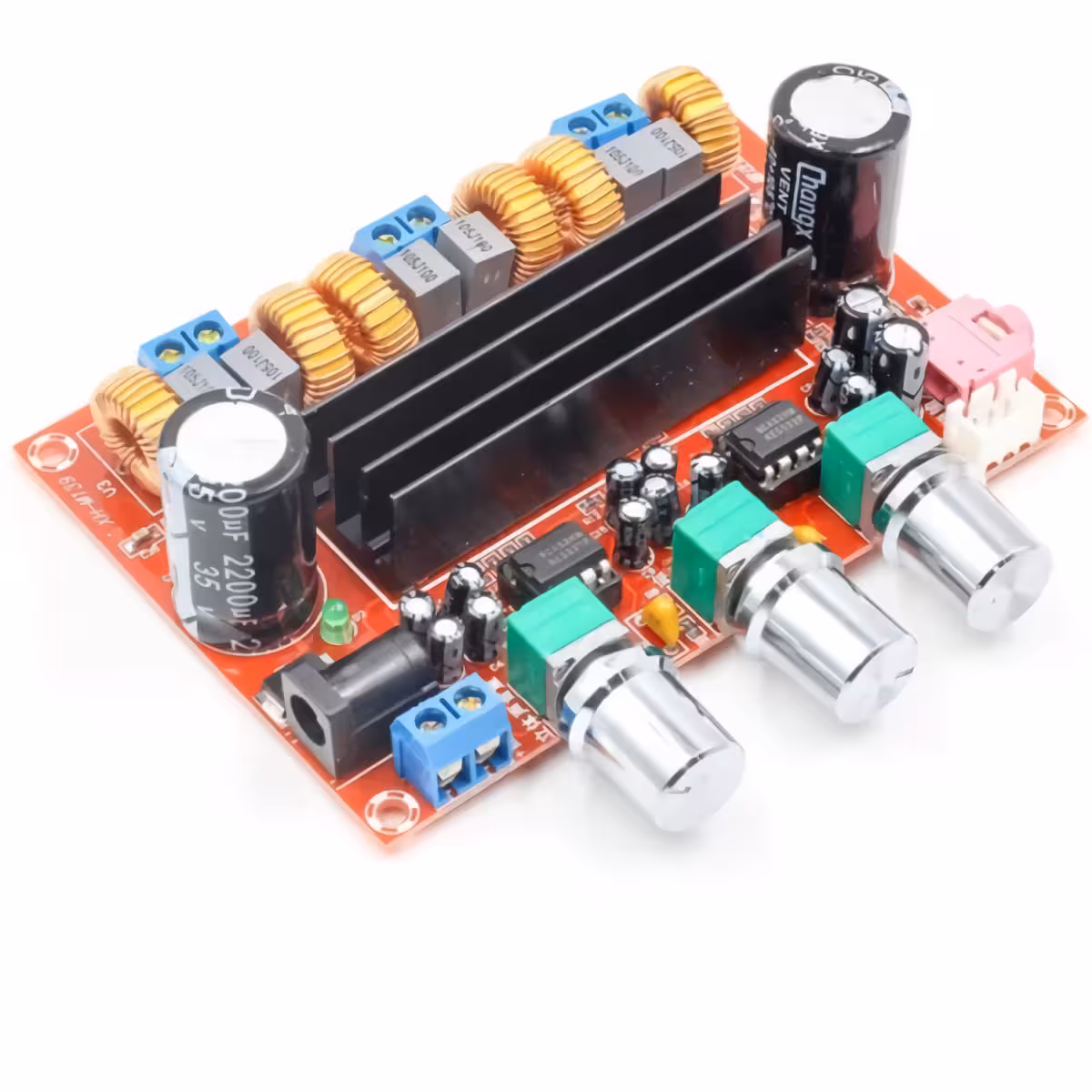

Detalii și Performanță
Modulul utilizează două cipuri TPA3116D2 de la Texas Instruments, recunoscute în industrie pentru raportul excepțional calitate/putere în clasa amplificatoarelor digitale. Primul cip operează în mod stereo standard pentru reproducerea fidelă a canalelor stânga și dreapta, în timp ce al doilea cip este configurat în mod BTL (Bridge-Tied Load) pentru a alimenta difuzorul de subwoofer cu până la 100W continuă.
Etajul de preamplificare și control tonal este realizat cu NE5532, un op-amp dual cu zgomot redus, larg utilizat în echipamente audio profesionale. Frecvența de comutare de 1.2MHz plasează artefactele de comutare cu mult deasupra spectrului audibil, contribuind la un SNR de 100dB și la o distorsiune armonică totală extrem de scăzută. Răspunsul în frecvență de 14Hz – 100kHz asigură fidelitate completă atât pentru bass profund, cât și pentru detalii înalte.
| Parametru | Valoare / Detaliu |
|---|---|
| Tip amplificare | Clasa D (Digital) |
| Cipuri amplificare | 2 × TPA3116D2 (Texas Instruments) |
| Preamplificator / Ton | NE5532 (op-amp dual low-noise) |
| Configurare canale | 2.1 – Stereo (L/R) + Subwoofer dedicat |
| Putere ieșire stereo | 2 × 50W |
| Putere ieșire subwoofer | 100W (mod BTL) |
| Impedanță difuzoare | 4 – 8 Ohmi |
| Tensiune alimentare | 12V – 24V DC, minimum 3A |
| Răspuns în frecvență | 14Hz – 100kHz |
| SNR (Raport semnal/zgomot) | 100dB |
| Frecvență de comutare | 1.2MHz |
| Intrări audio | 2 intrări selectabile (jackuri sau borne) |
| Control volum | Potențiometre montate pe PCB |
| Dimensiuni modul | 10 × 9 × 2.5 cm |
Instrucțiuni de Programare și Utilizare
- Alimentare: Conectați o sursă DC stabilizată între 12V și 24V, cu un curent minim de 3A, respectând polaritatea indicată pe PCB (+ și –).

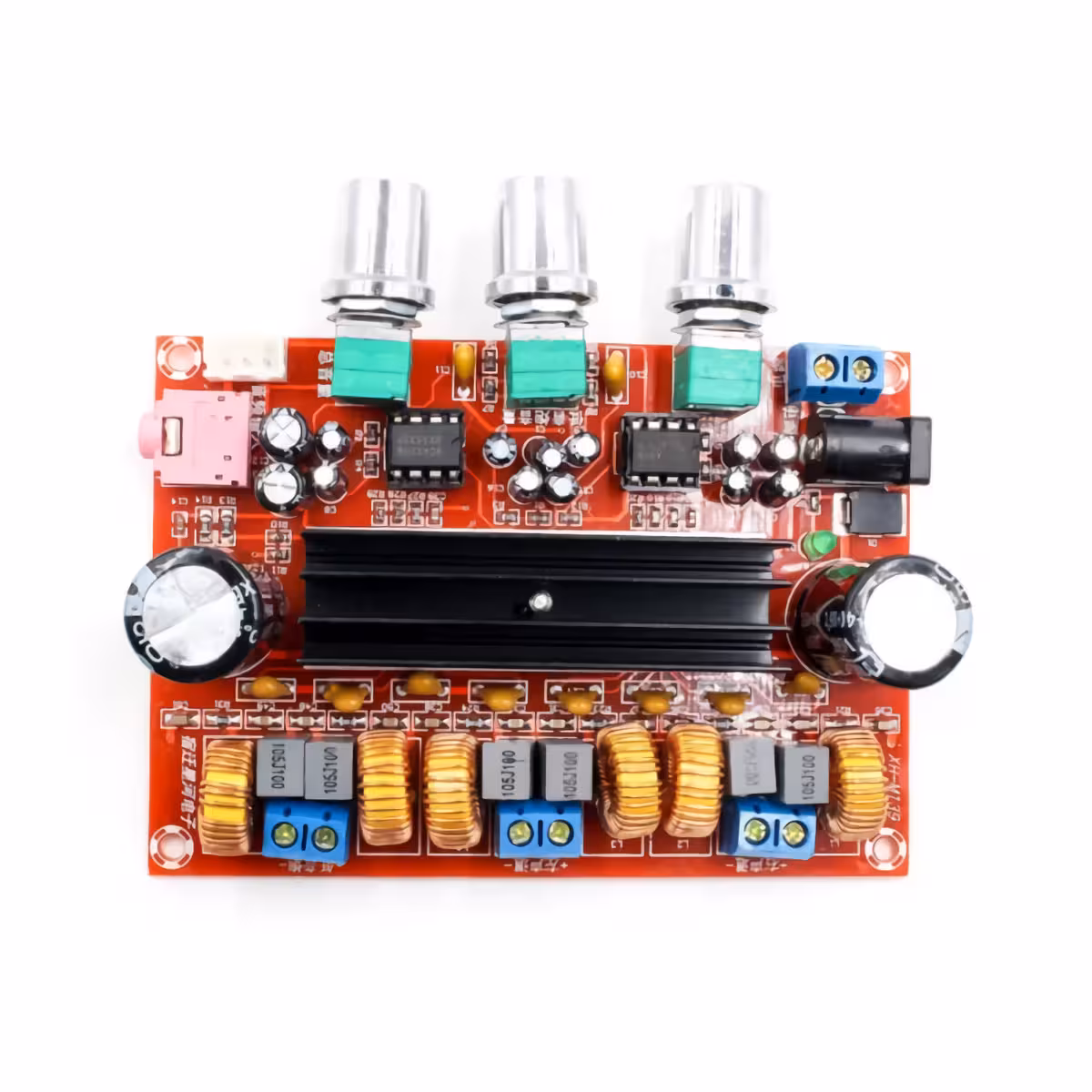

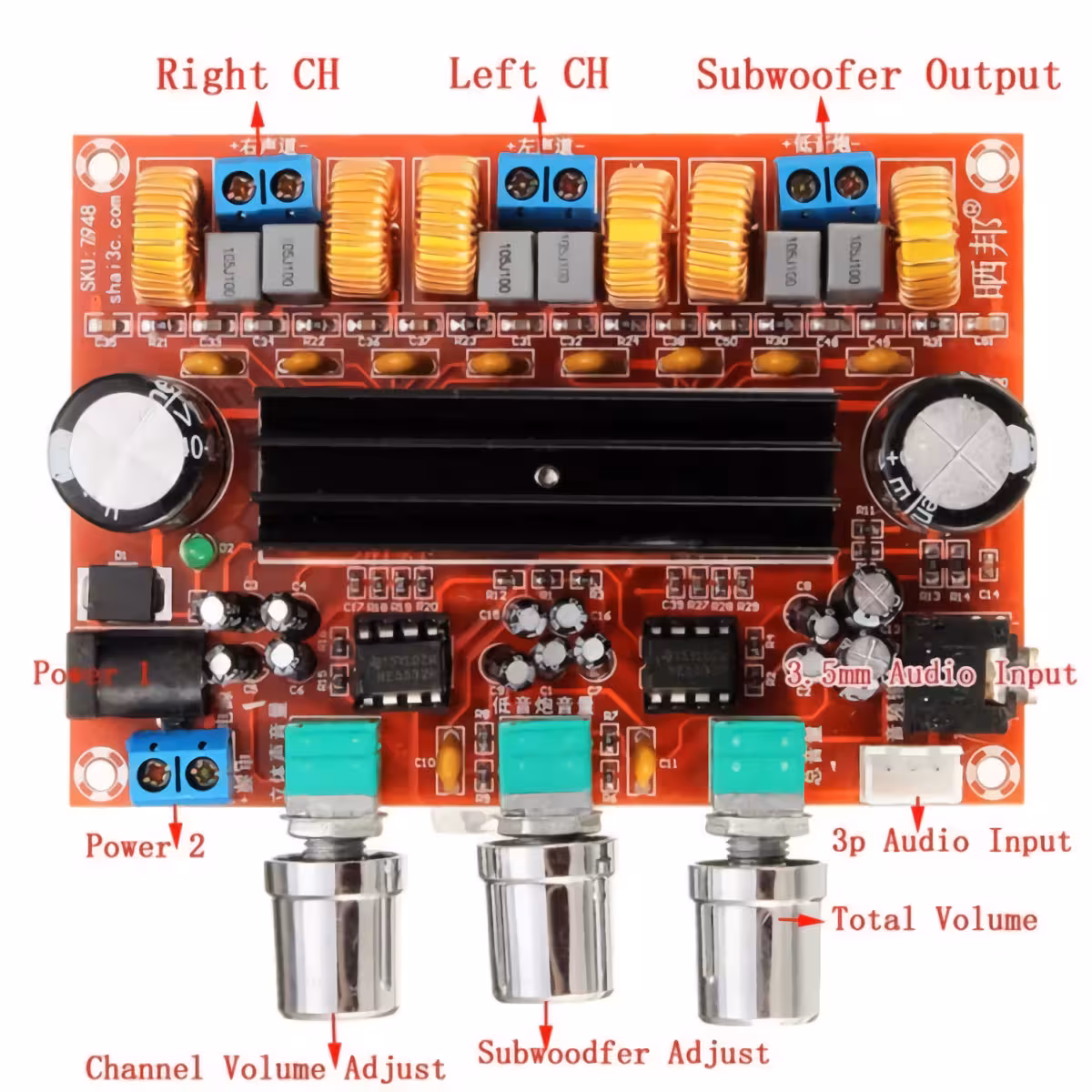

- Conectare difuzoare: Legați difuzoarele stereo (4–8Ω) la bornele marcate L+ / L– și R+ / R–. Conectați difuzorul de subwoofer (4–8Ω) la bornele dedicate SUB.
- Selectare intrare audio: Conectați sursa audio dorită la una dintre cele două intrări disponibile și utilizați comutatorul/jumper-ul de selecție pentru a activa intrarea corespunzătoare.
- Reglaj volum și ton: Ajustați potențiometrele de pe PCB pentru volum general, nivel subwoofer, bass și treble conform preferințelor. Se recomandă pornirea la volum minim și creșterea treptată.
- Ventilație: Asigurați un flux de aer adecvat în jurul modulului. La utilizare intensivă sau alimentare la 24V, se recomandă montarea unui mic radiator pe cipurile TPA3116D2.

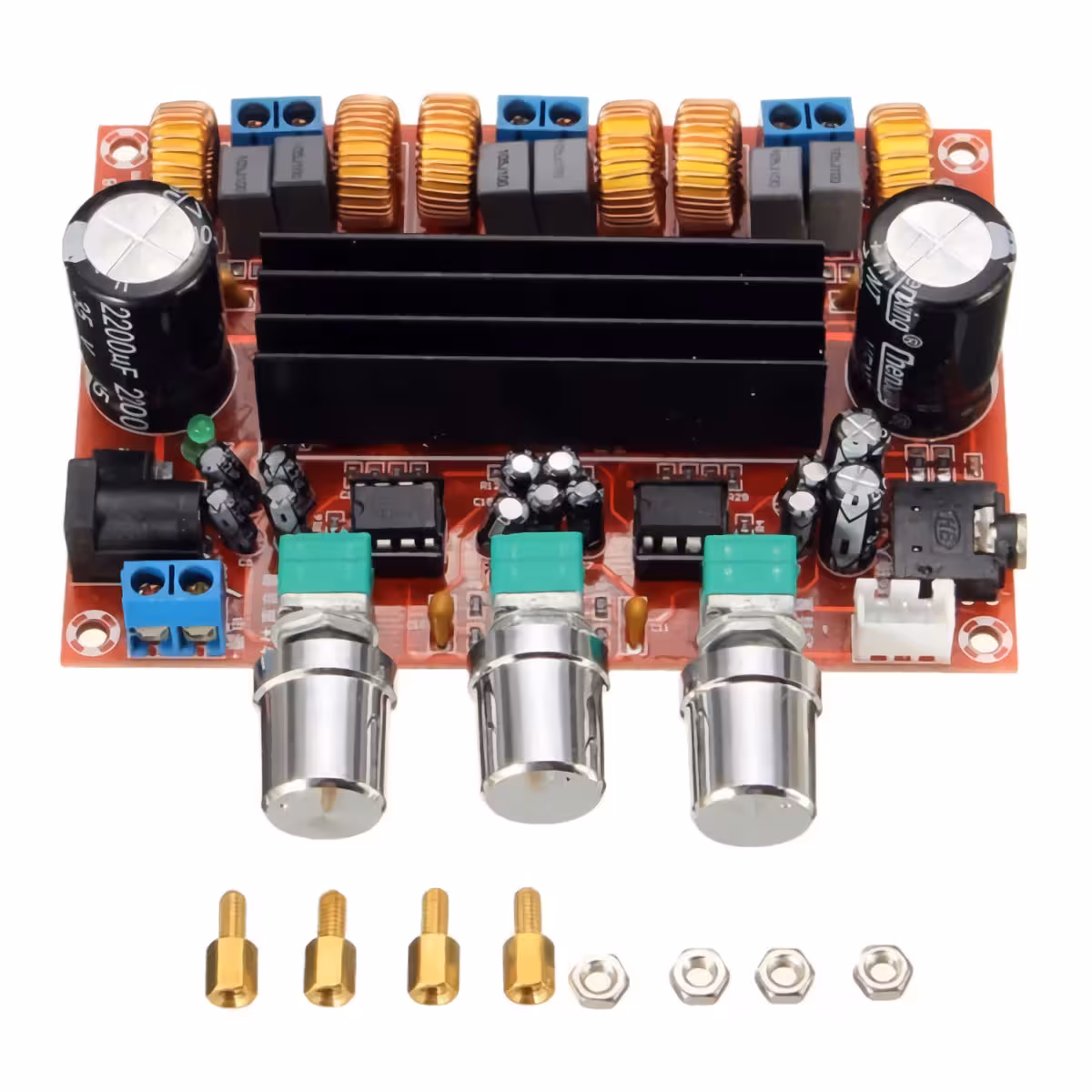

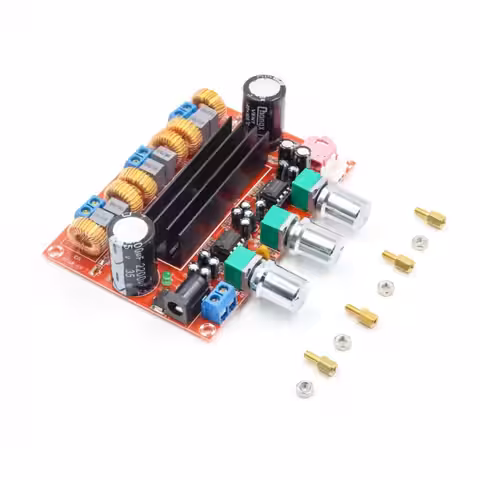

Conținut Pachet
- 1 × Modul amplificator stereo 2.1 TPA3116D2 (PCB complet asamblat)
Întrebări Frecvente
Ce tip de difuzoare sunt compatibile cu acest amplificator?
Modulul este compatibil cu difuzoare cu impedanță de 4 până la 8 Ohmi. Pentru canalele stereo se recomandă difuzoare de 4–8Ω, iar pentru subwoofer un woofer de 4Ω sau 8Ω capabil să suporte cel puțin 80–100W RMS.
Ce sursă de alimentare este necesară?
Este necesară o sursă de curent continuu (DC) între 12V și 24V, cu un curent minim de 3A. Pentru putere maximă se recomandă 24V / 5A. Poate fi utilizată și o baterie auto de 12V sau o sursă de rețea (adaptor) corespunzătoare.
Modulul necesită radiator suplimentar?
Clasa D are eficiență ridicată și generează puțină căldură. La utilizare moderată și 12V nu este obligatoriu. La alimentare 24V sau sesiuni lungi de redare la volum mare, montarea unui mic radiator pe cipurile TPA3116D2 este recomandată pentru longevitate.
Poate fi utilizat în instalații auto?
Da. Tensiunea de alimentare de 12V îl face direct compatibil cu rețeaua electrică auto. Este ideal pentru sisteme audio auto DIY cu subwoofer dedicat și canale față separate.
Cele două intrări audio pot fi folosite simultan?
Nu simultan – modulul dispune de un sistem de selecție a intrării active. Puteți conecta două surse (ex: telefon și PC) și comuta între ele, fără a reconecta cablurile.
