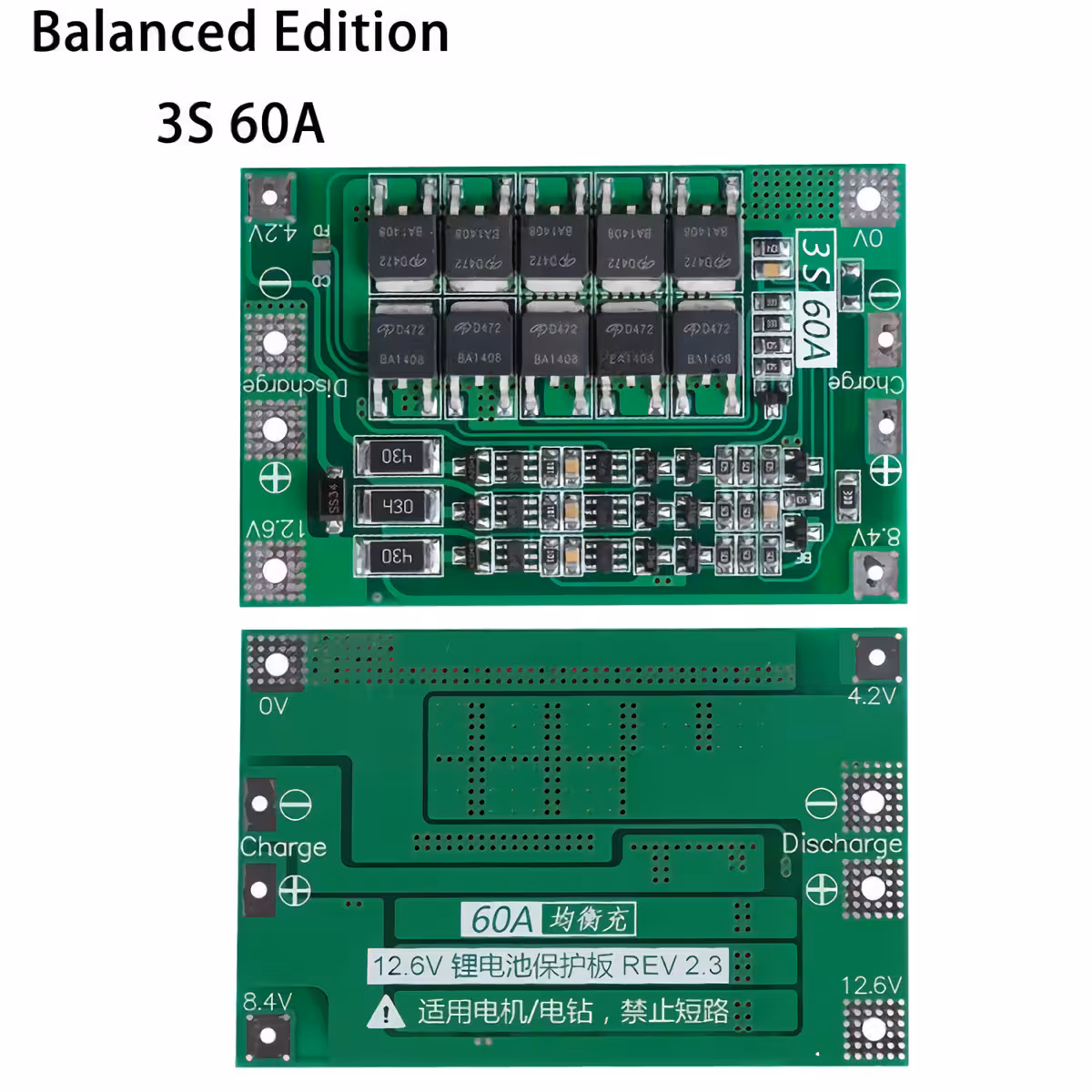

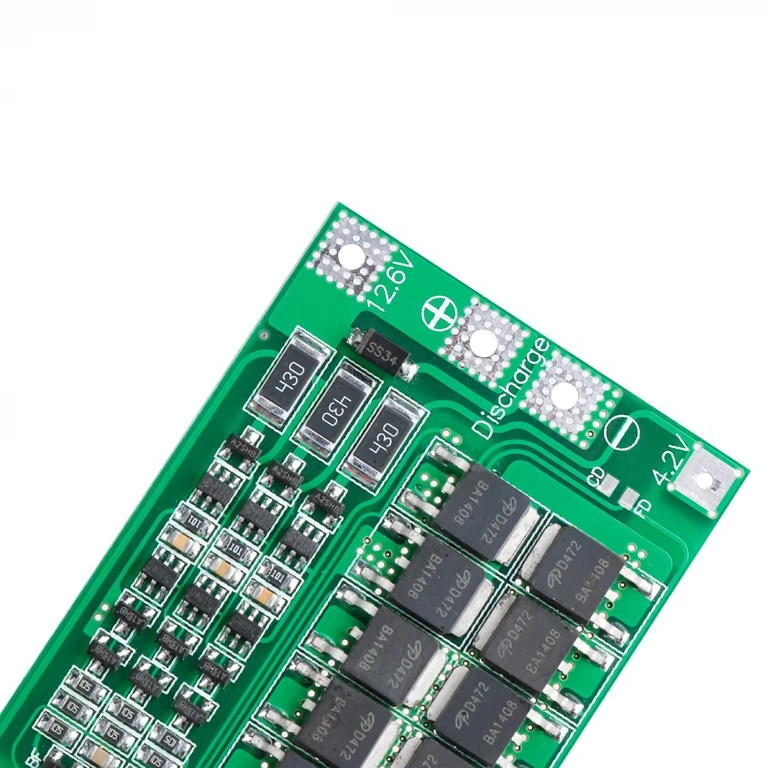

Modul BMS 3S 60A – Protecție Completă și Echilibrare pentru Acumulatori Li-Ion 18650 14.8V
Modulul BMS 3S 60A este soluția profesională de protecție pentru pachetele de baterii Li-Ion 18650 în configurație 3S (14.8V). Oferă supraveghere continuă a încărcării și descărcării, echilibrare automată a celulelor și protecție împotriva scurtcircuitului, prelungind semnificativ durata de viață a acumulatorilor. Compatibil cu bormașini, șurubelnițe electrice, drone, mașinuțe RC, aspiratoare robotizate și proiecte DIY de putere.
Notă: Acest modul nu include acumulatorii 18650. Verificați tensiunea nominală a pachetului de baterii înainte de montaj. Curentul maxim continuu este de 60A; curentul de vârf de 70A este suportat pe termen scurt.
De ce să alegi acest model? (Avantaje cheie):
- Curent de descărcare ridicat (60A continuu / 70A vârf) – susține motoare și dispozitive cu consum mare fără întreruperi
- Echilibrare automată a celulelor (100mA) – fiecare celulă este monitorizată și balansată individual pentru eficiență maximă și durată de viață extinsă
- Protecție triplă integrată – supraîncărcare, supradescărcare și scurtcircuit, toate gestionate automat
- 10 MOSFET-uri de putere – disipare termică optimă și rezistență ridicată la curenți de vârf
- Format compact (62 × 42 × 3.4 mm) – se integrează ușor în carcase înguste sau proiecte cu spațiu limitat
- Compatibilitate universală 3S – funcționează cu orice pachet Li-Ion 18650 în configurație 3S, inclusiv aplicații industriale DIY
Detalii și Performanță

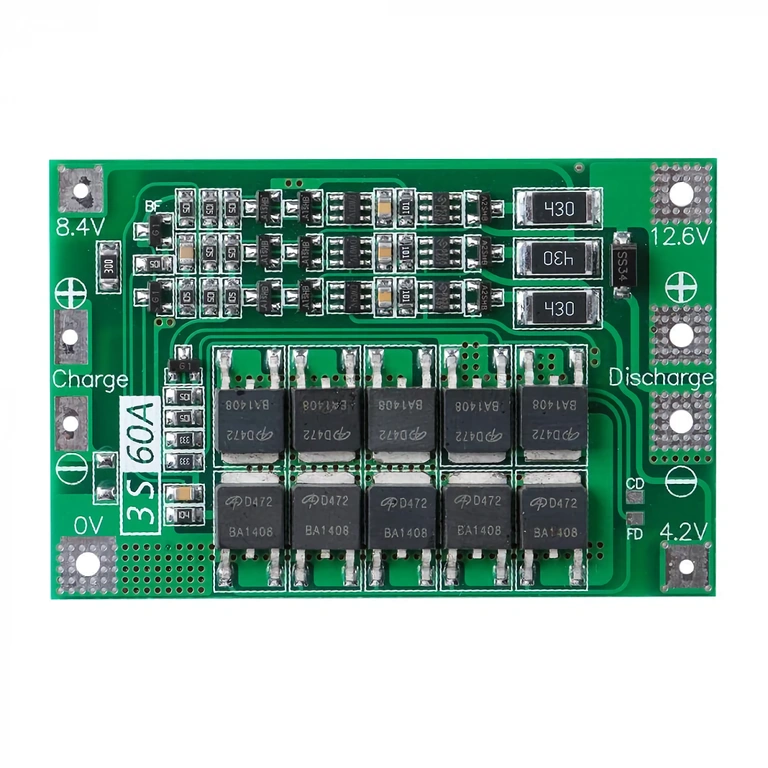

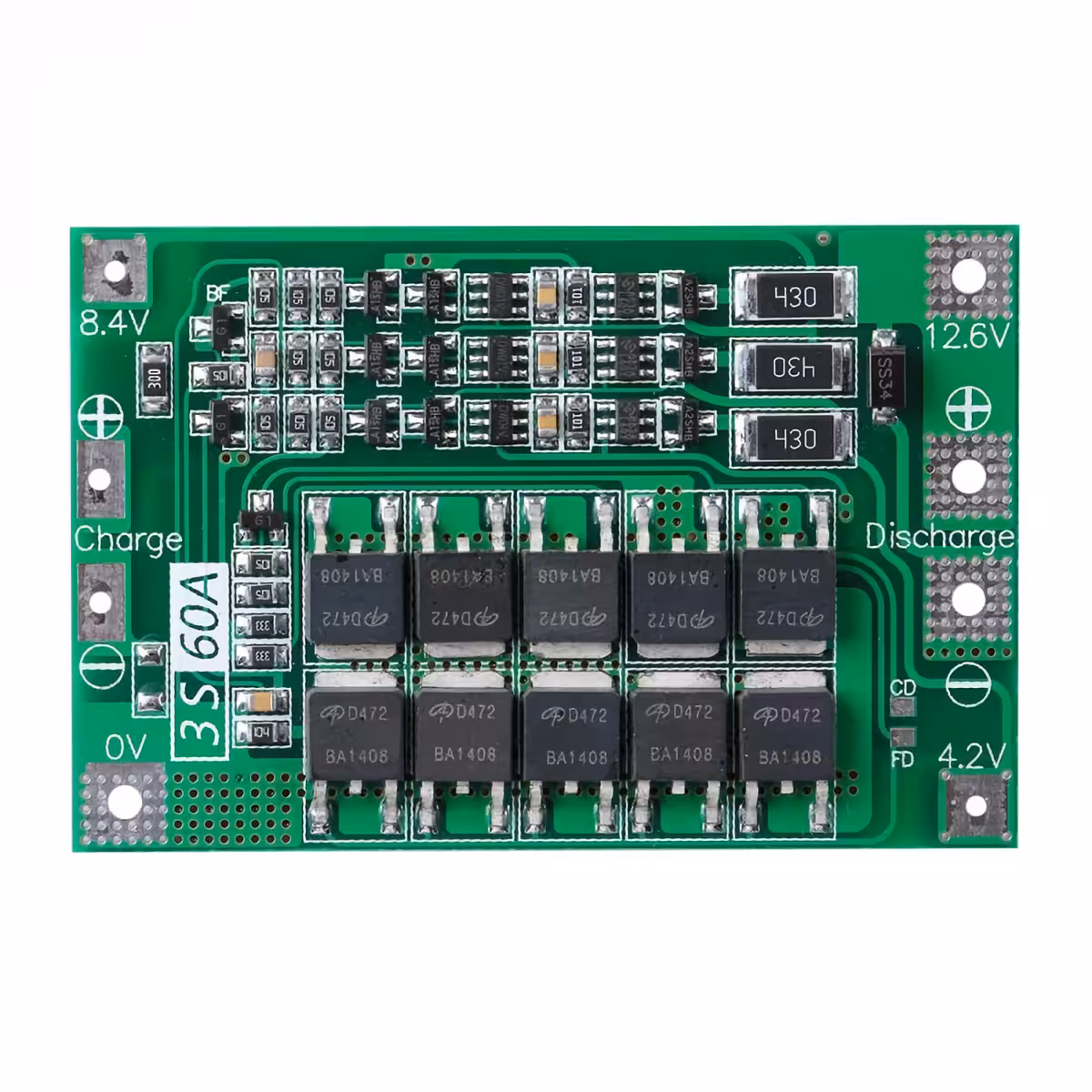

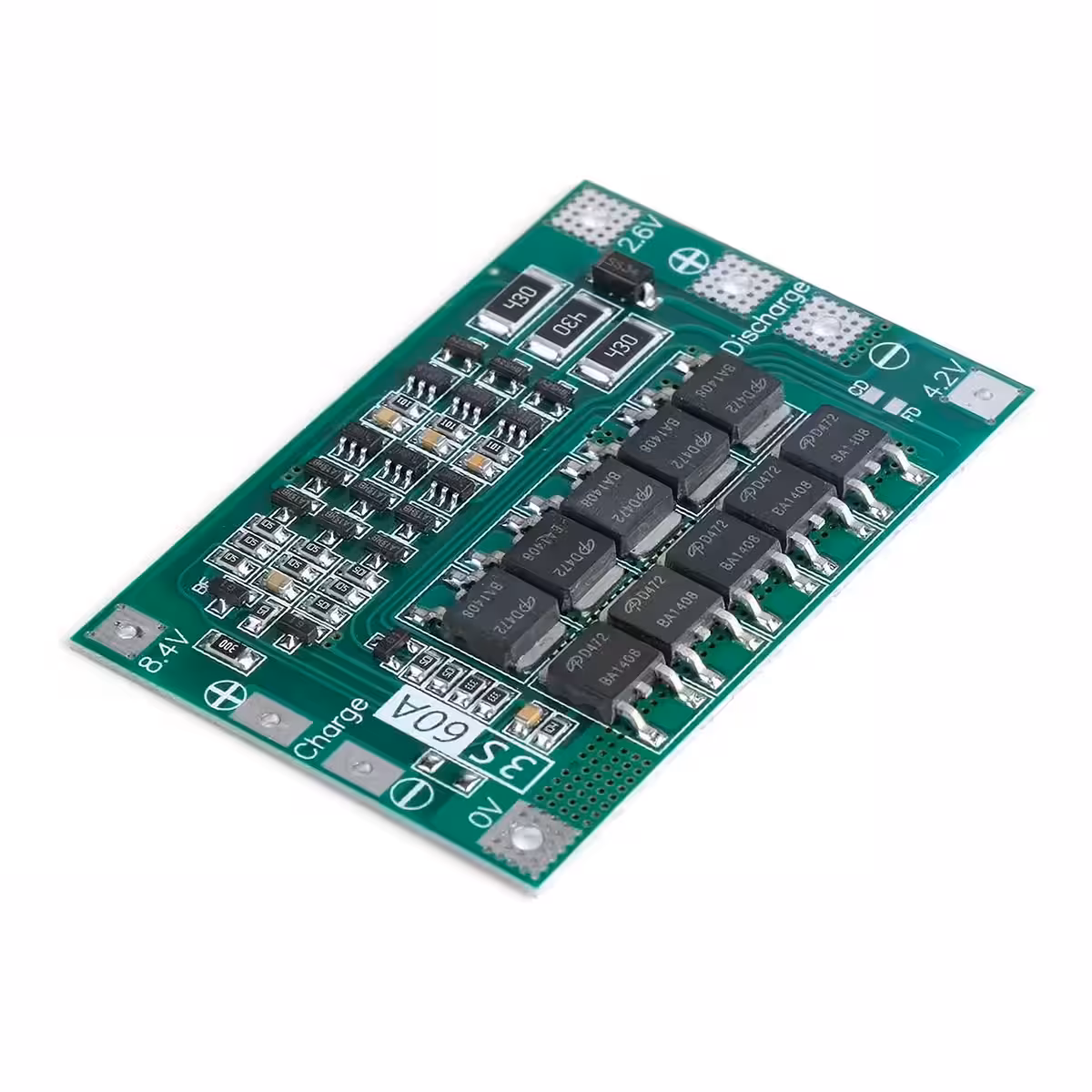

Modulul este proiectat în jurul unui circuit cu 10 tranzistori MOSFET de putere, care asigură atât comutarea rapidă la detecția defectelor, cât și o rezistență internă scăzută pentru pierderi minime de energie. Tensiunea de protecție la supraîncărcare este setată la 4.2V ± 0.03V per celulă, iar tensiunea de protecție la supradescărcare la 3.2V ± 0.1V per celulă, valori optime pentru chimia Li-Ion standard.
Sistemul de echilibrare pasivă cu 100mA per celulă acționează în timpul încărcării pentru a compensa diferențele de capacitate dintre celule, prevenind dezechilibrul cronic care reduce autonomia bateriei. Curentul maxim de încărcare acceptat este de 15A, compatibil cu încărcătoarele profesionale pentru pachete 3S. Dimensiunile reduse și grosimea de doar 3.4 mm permit instalarea în carcase compacte fără modificări structurale majore.
| Parametru | Valoare / Detaliu |
|---|---|
| Configurație baterie | 3S (Li-Ion 18650) |
| Tensiune nominală pachet | 14.8V (tensiune maximă 12.6V – 13.6V intrare încărcător) |
| Curent maxim încărcare | 15A |
| Curent maxim descărcare (continuu) | 60A |
| Curent maxim descărcare (vârf) | 70A |
| Protecție supraîncărcare | 4.2V ± 0.03V per celulă |
| Protecție supradescărcare | 3.2V ± 0.1V per celulă |
| Curent de echilibrare | 100mA per celulă |
| Număr MOSFET-uri | 10 |
| Dimensiuni | 62 × 42 × 3.4 mm |
| Protecție scurtcircuit | Da (automată) |
| Aplicații recomandate | Bormașini, șurubelnițe, drone, RC, aspiratoare robotizate, DIY |
Conținut Pachet
- 1 × Modul BMS 3S 60A pentru acumulatori Li-Ion 18650
Întrebări Frecvente
Poate fi folosit acest BMS cu acumulatori 18650 de orice capacitate?
Da, modulul BMS 3S 60A este compatibil cu orice acumulatori Li-Ion 18650, indiferent de capacitate (mAh), atât timp cât sunt conectați în configurație 3S. Performanța echilibrării este mai eficientă dacă celulele sunt de același model și capacitate.
Ce se întâmplă la scurtcircuit?
Modulul detectează instantaneu scurtcircuitul și întrerupe automat circuitul de descărcare prin MOSFET-uri, protejând atât bateria cât și dispozitivul conectat. Reconectarea se face automat după îndepărtarea sarcinii defecte.
Ce tensiune trebuie să aibă încărcătorul folosit cu acest BMS?
Pentru un pachet 3S Li-Ion, încărcătorul trebuie să furnizeze o tensiune de ieșire de 12.6V (tensiunea de încărcare completă pentru 3 celule Li-Ion în serie). Folosiți un încărcător dedicat 3S cu limitare de curent pentru rezultate optime.
Este necesar un radiator pentru modulul BMS la curenți mari?
La curenți apropiați de limita de 60A continuu, se recomandă asigurarea unei ventilații adecvate sau atașarea unui radiator mic pe MOSFET-uri pentru a preveni supraîncălzirea în utilizare prelungită. La curenți de 20–30A, modulul funcționează fără probleme fără răcire suplimentară.
Poate fi utilizat atât pentru încărcare cât și pentru descărcare simultan?

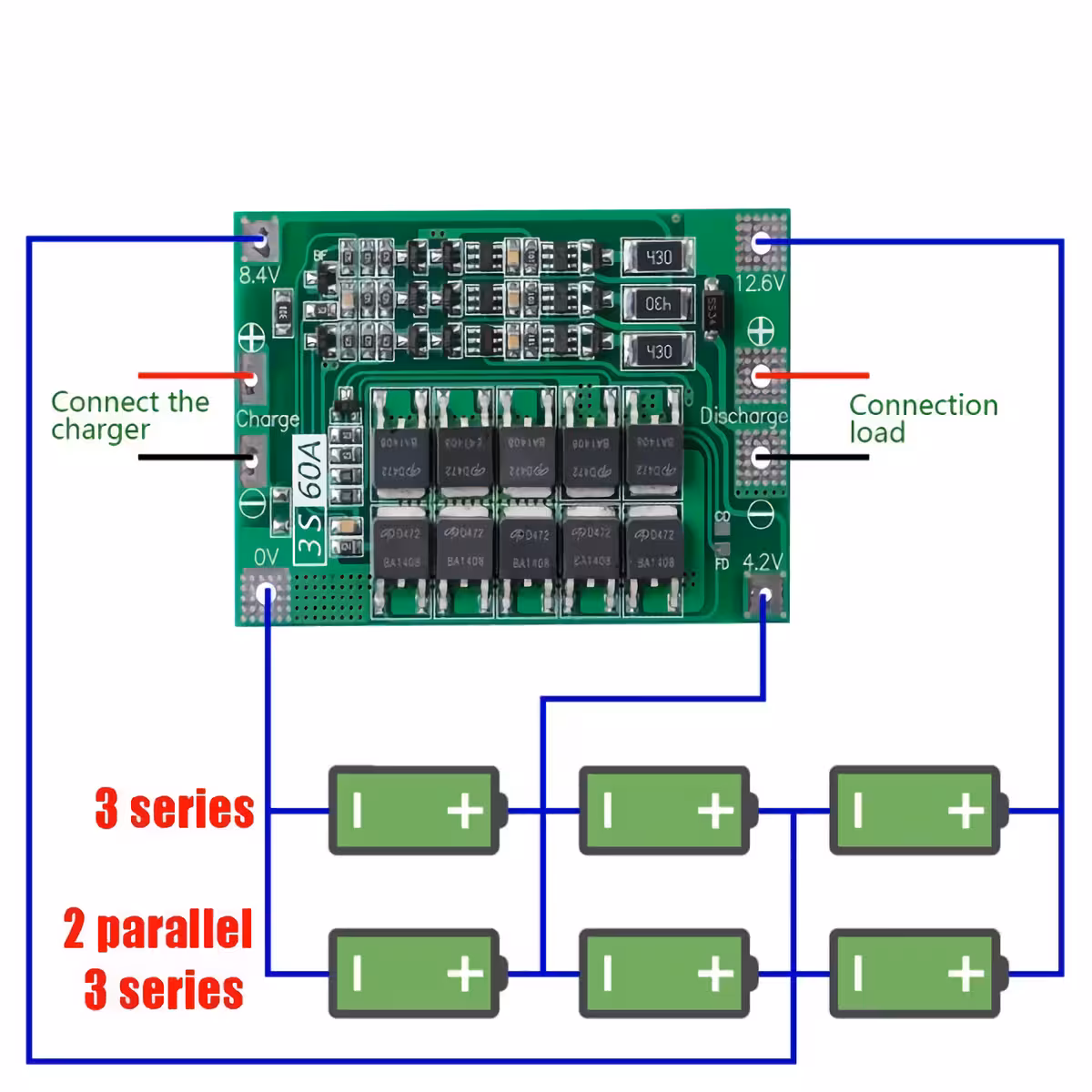

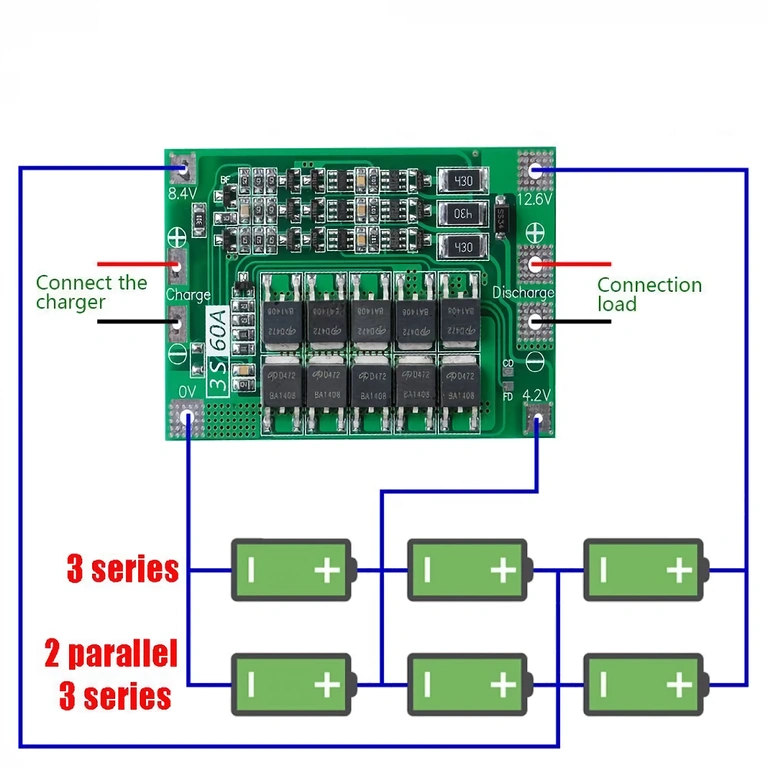

Da, modulul BMS 3S 60A suportă topologia comună port (același conector B-, P-), permițând conectarea simultană a încărcătorului și sarcinii. Verificați schema de cablare din datasheet pentru configurarea corectă a firelor B-, P- și C-.
