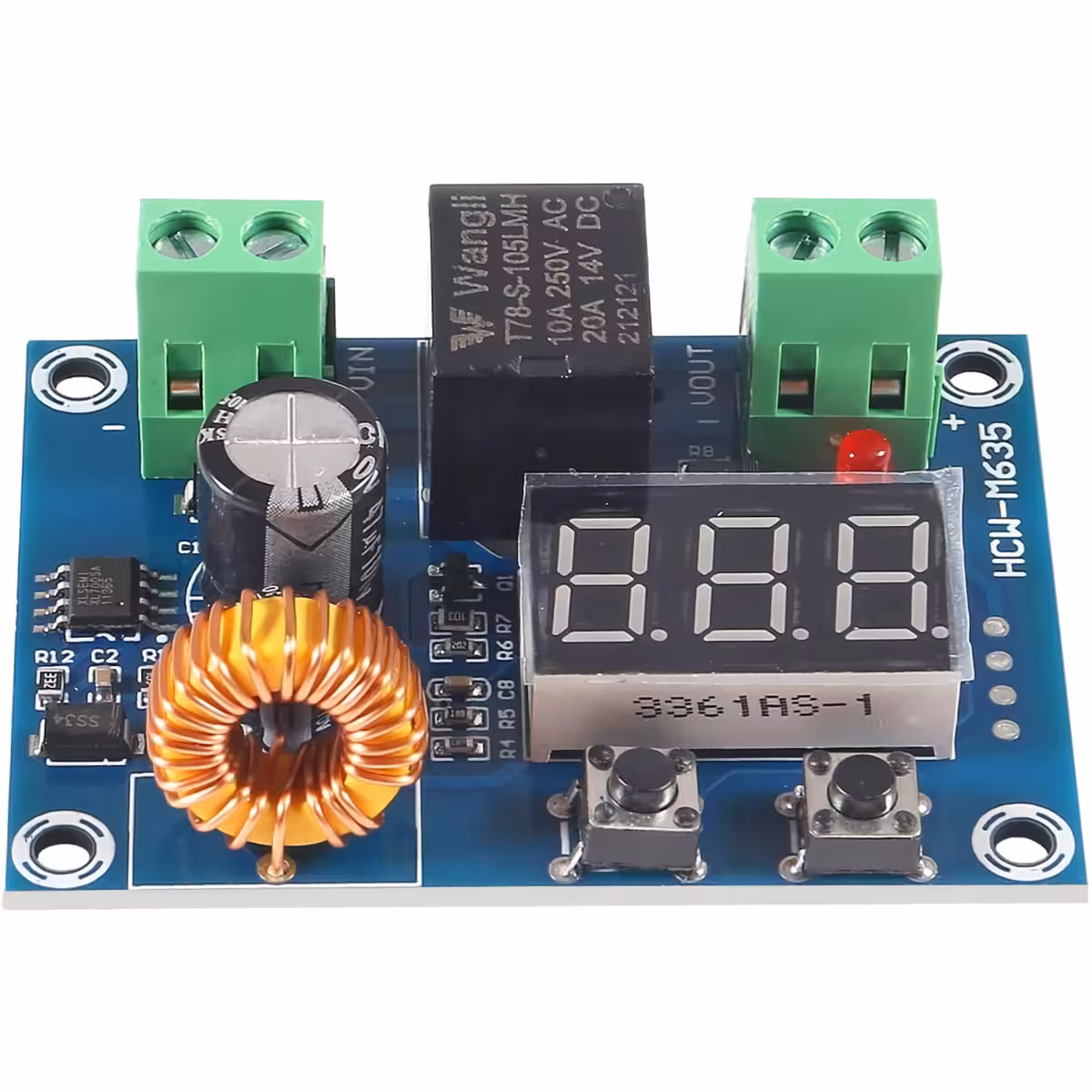

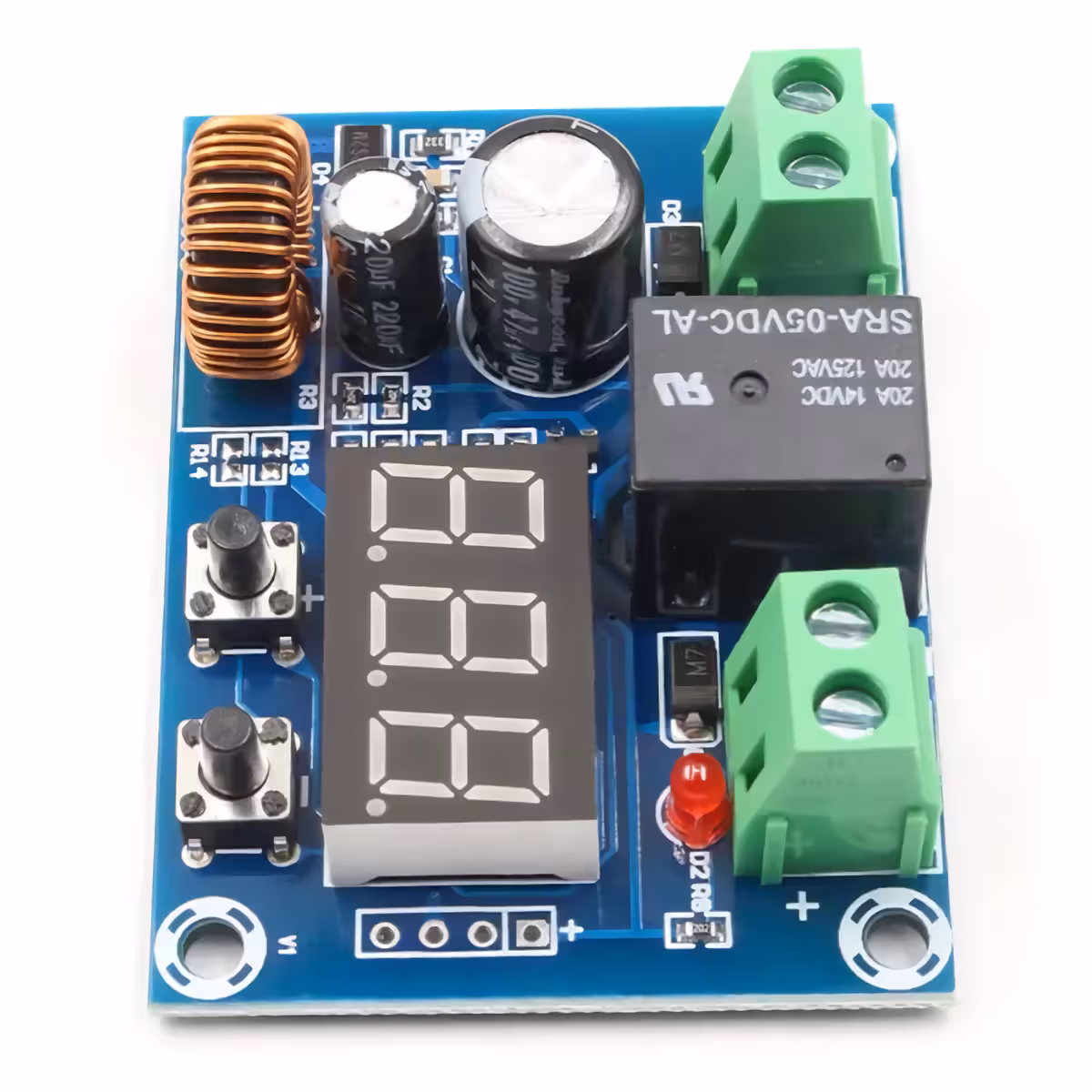

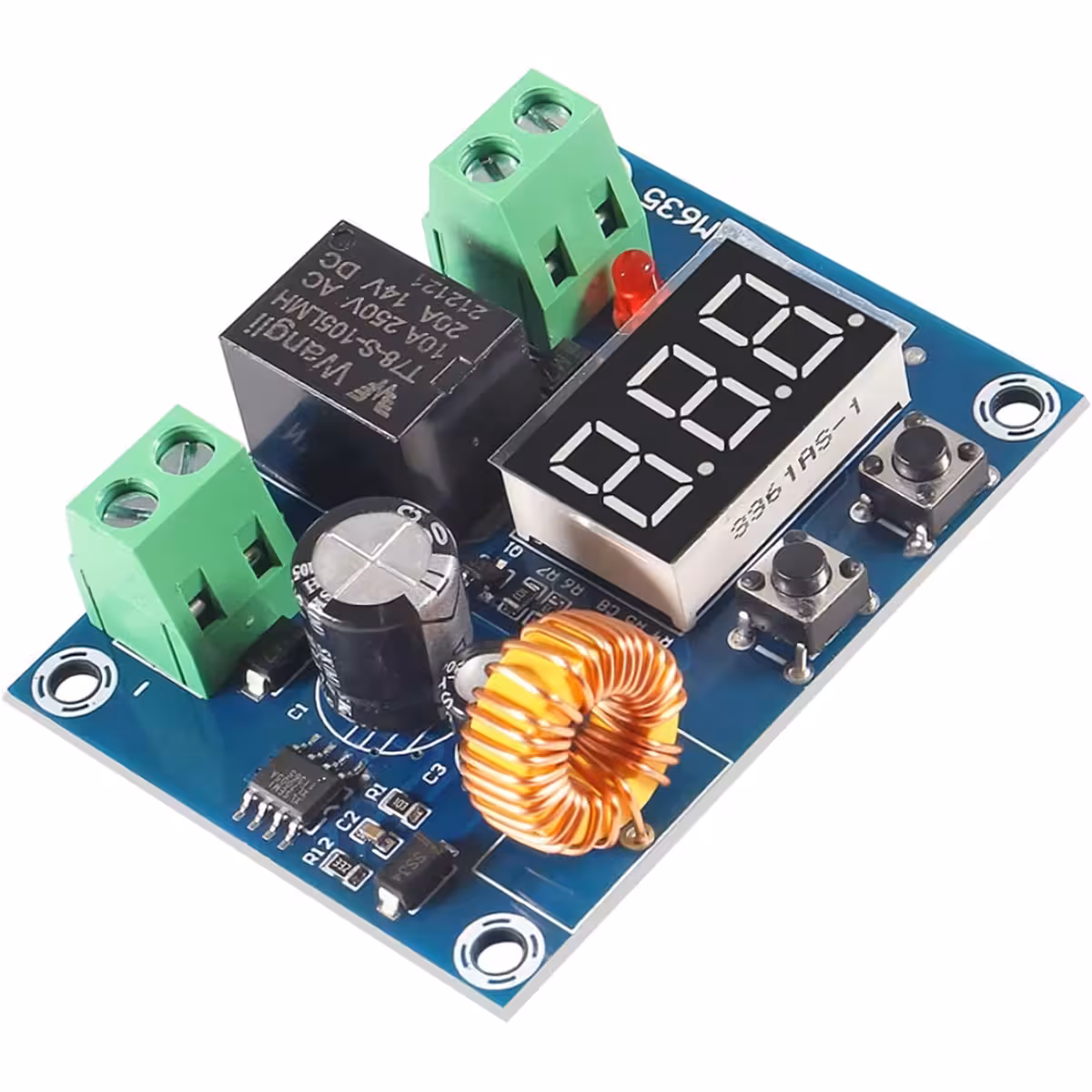

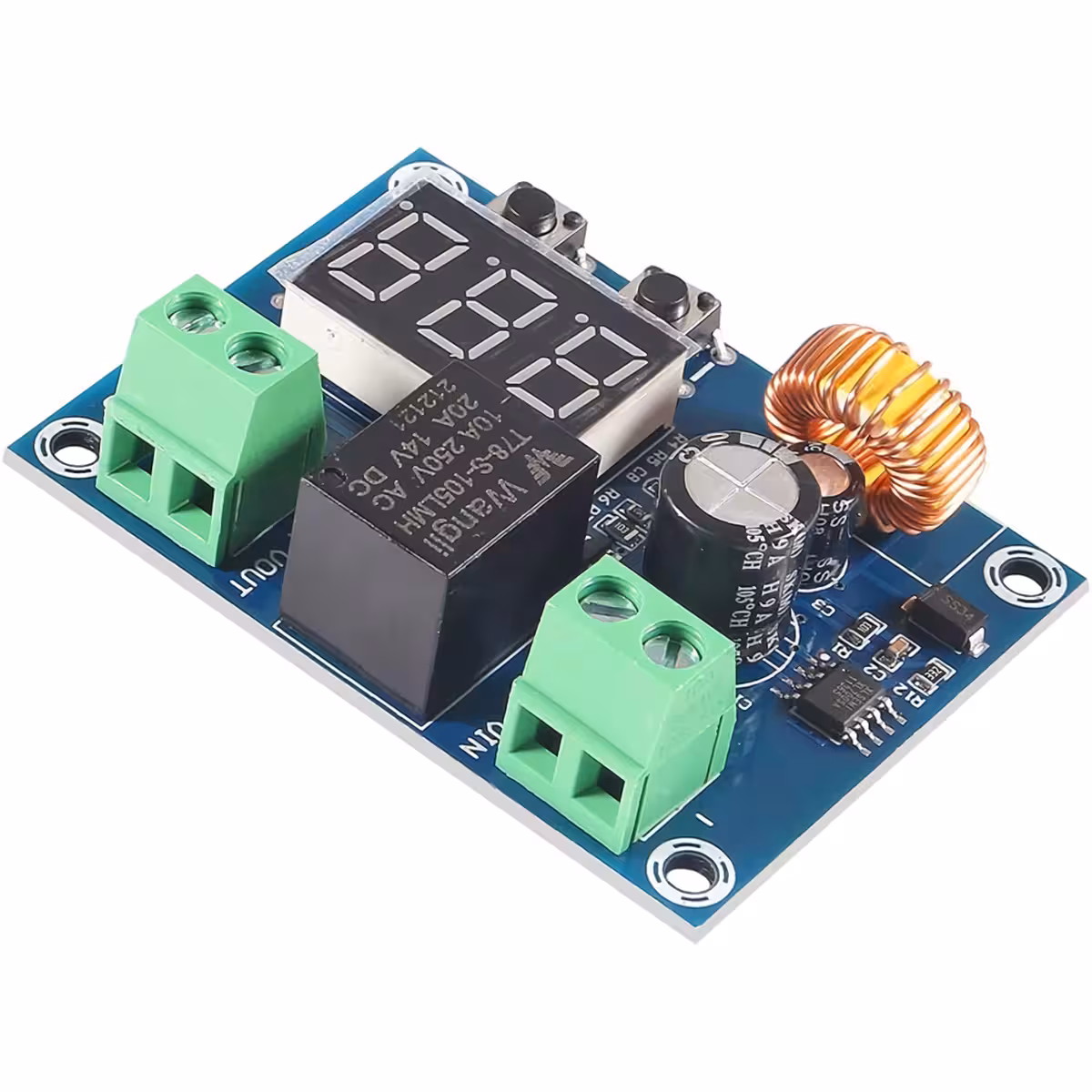

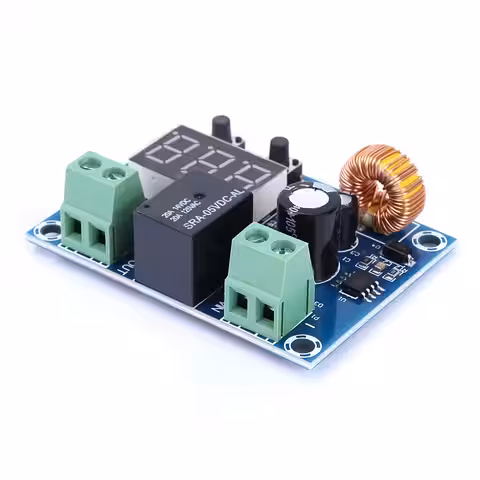

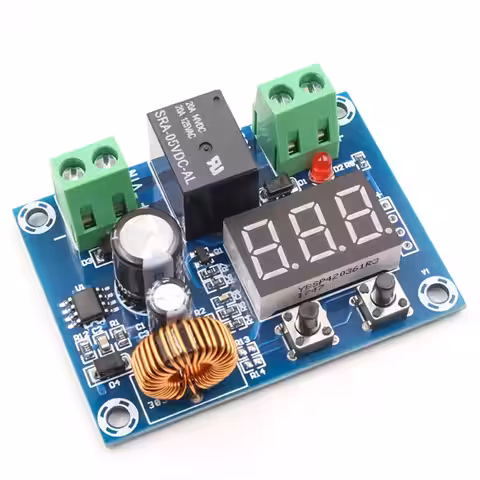

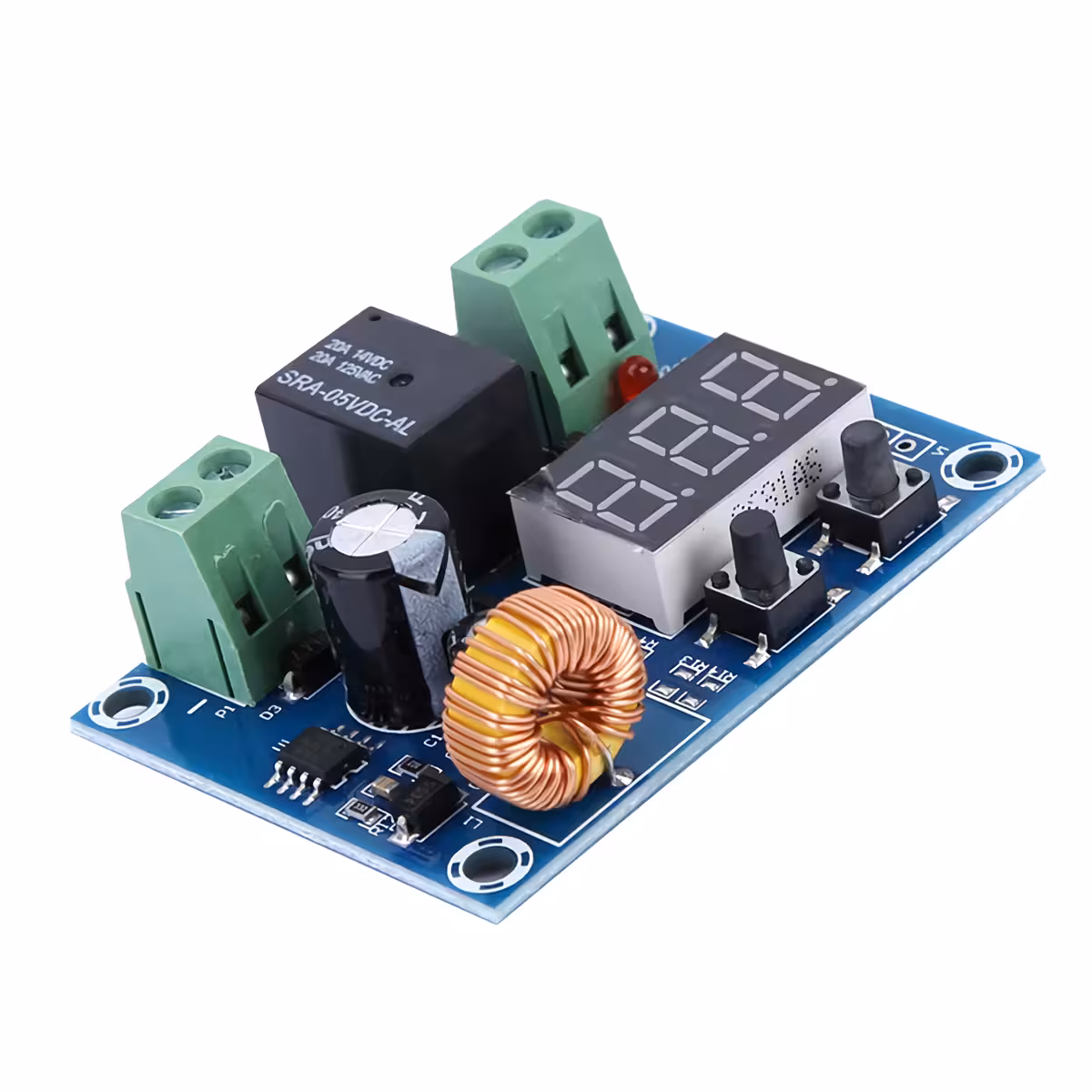

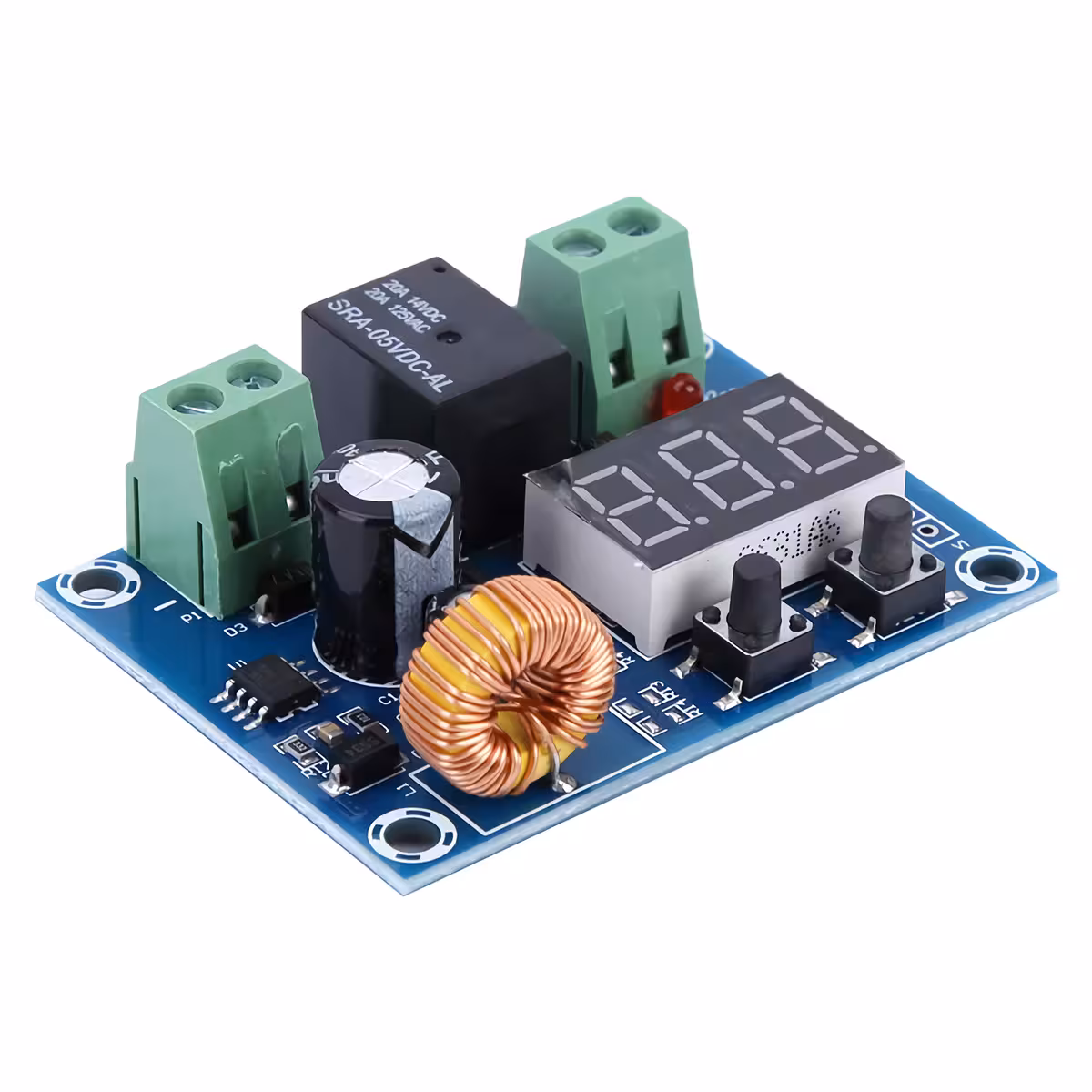

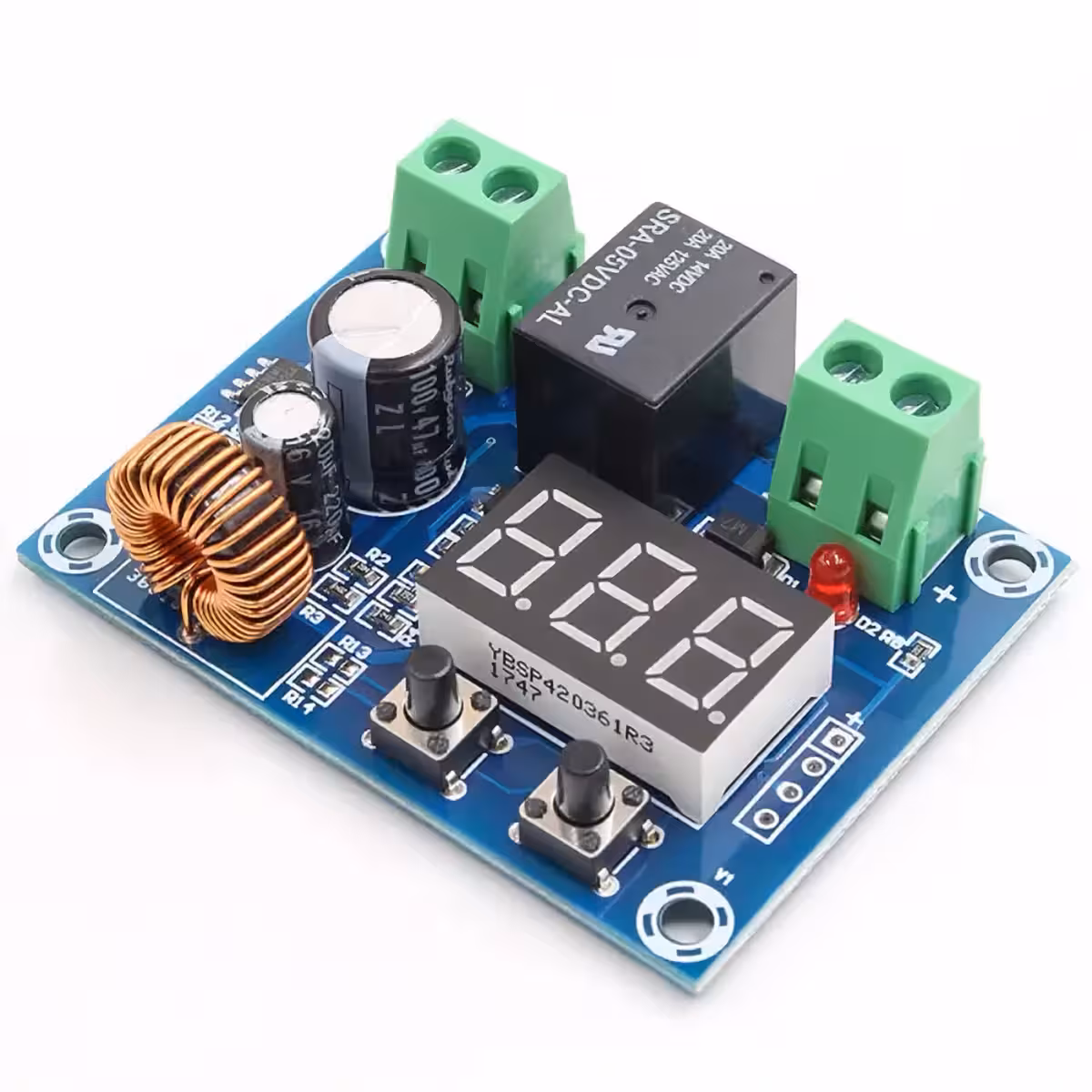

Modul Protecție Descărcare Baterie 12V–36V – Prelungește Durata de Viață a Acumulatorului
Modulul de protecție la descărcare profundă monitorizează continuu tensiunea bateriei și întrerupe automat alimentarea consumatorilor în momentul în care tensiunea scade sub pragul setat. La revenirea tensiunii la nivelul optim, alimentarea este reluată automat, fără intervenție manuală. Soluție ideală pentru baterii auto, sisteme fotovoltaice și acumulatori pe tensiuni de 12V, 24V și 36V DC.
Notă: Dispozitivul nu transformă tensiunea — tensiunea de ieșire este egală cu tensiunea de intrare. Curentul maxim suportat este de 10A.
De ce să alegi acest model? (Avantaje cheie):
- Protecție automată completă: funcțiile Auto Power-Off și Auto Reconnect elimină riscul descărcării profunde fără nicio intervenție manuală.
- Precizie ridicată de 0.1V: setarea pragului de oprire și a histerezisului de reactivare se face cu exactitate maximă pentru orice tip de baterie.
- Compatibilitate largă 12V–36V: funcționează cu baterii auto, sisteme solare, acumulatori Li-Ion, LiFePO4, AGM și alte surse DC.
- Consum propriu minim: maxim 1.5W, fără impact semnificativ asupra autonomiei sistemului.
- Dimensiuni compacte: 57 × 42 × 19 mm și doar 28g — ușor de integrat în orice instalație electrică.
Detalii și Performanță
Modulul de protecție la descărcare utilizează un releu de putere controlat de un microcontroler dedicat care măsoară în timp real tensiunea sursei conectate la terminalul VIN. Când tensiunea coboară sub pragul de oprire setat (cu precizie de 0.1V), releul deschide circuitul și consumatorul conectat la terminalul VOUT este deconectat imediat. Reactivarea automată are loc după ce tensiunea depășește suma dintre pragul de oprire și diferența de histerezis configurată, prevenind cicluri rapide de comutare. Curentul maxim admis este de 10A, ceea ce acoperă o gamă largă de consumatori: motoare DC, benzi LED, controlere de încărcare, sisteme de iluminat și altele.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de intrare | 12V – 36V DC |
| Tensiune de ieșire | Egală cu tensiunea de intrare |
| Curent maxim | 10A |
| Precizie control tensiune | 0.1V |
| Consum propriu | Max. 1.5W |
| Dimensiuni | 57 × 42 × 19 mm |
| Greutate | 28g |
| Compatibilitate sisteme | 12V, 24V, 36V DC |
| Aplicații | Auto, panouri solare, acumulatori, sisteme DC |
Instrucțiuni de Programare și Utilizare

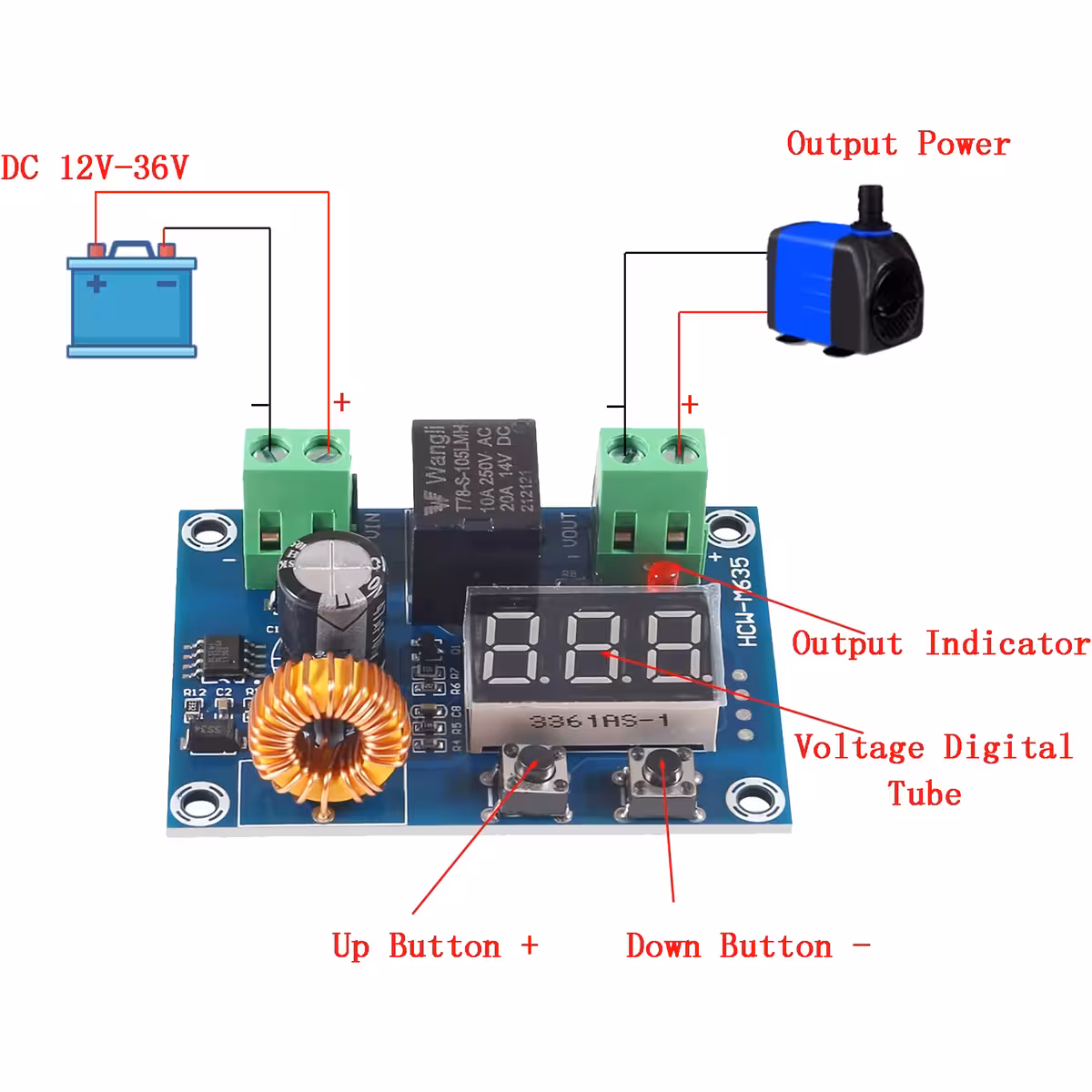

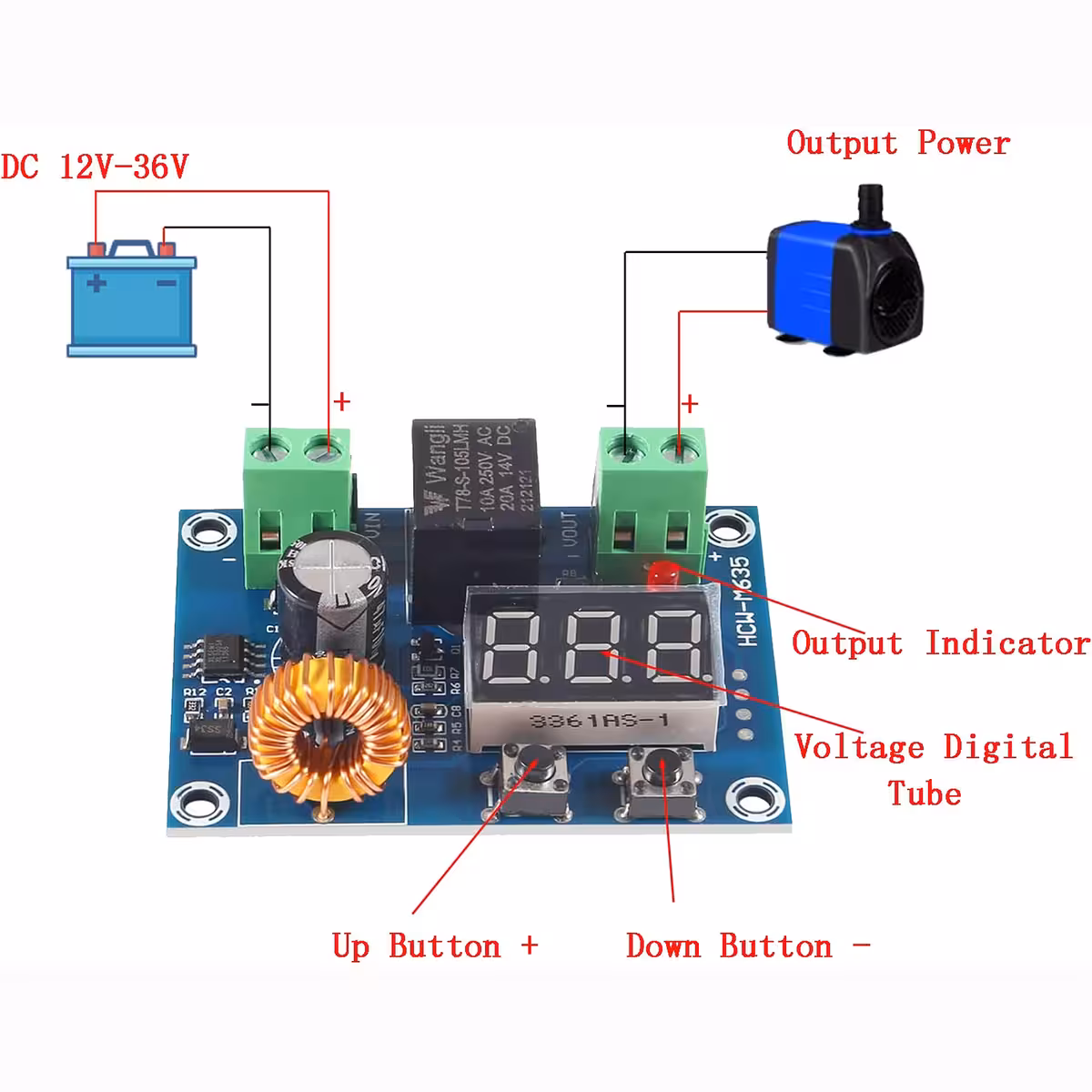

- Conectați borna pozitivă și negativă a bateriei la terminalul VIN al modulului (respectați polaritatea).
- Conectați consumatorul (motor, bec, controler etc.) la terminalul VOUT.
- Apăsați și mențineți apăsat butonul stânga pentru a intra în modul de setare a tensiunii de oprire — ajustați cu apăsări scurte până la valoarea dorită (ex. 11.5V pentru baterie 12V).
- Apăsați și mențineți apăsat butonul dreapta pentru a seta diferența de histerezis (tensiunea suplimentară necesară pentru reactivare, ex. 1V).
- Confirmați setările — releul va deconecta automat consumatorul când tensiunea scade sub prag și va reconecta alimentarea când tensiunea revine la nivelul optim.
Conținut Pachet
- 1x Modul protecție descărcare baterie 12V–36V 10A
Întrebări Frecvente
Este compatibil cu bateriile LiFePO4 și Li-Ion?
Da, modulul este compatibil cu orice tip de baterie reîncărcabilă cu tensiune nominală între 12V și 36V, inclusiv LiFePO4, Li-Ion, AGM și plumb-acid, deoarece pragul de protecție se setează manual cu precizie de 0.1V.
Poate fi folosit pentru panouri solare off-grid?
Da, este ideal pentru sisteme fotovoltaice off-grid. Protejează acumulatorul solar de descărcare profundă atunci când producția de energie este insuficientă pentru consumul instalației.
Ce se întâmplă dacă curentul consumatorului depășește 10A?
Depășirea curentului maxim de 10A poate deteriora releul intern. Pentru consumatori cu curent mai mare, se recomandă utilizarea unui releu extern de putere comandat de semnalul de ieșire al modulului.
Modulul funcționează și la 24V sau 36V fără modificări?
Da, modulul acceptă nativ tensiuni de intrare între 12V și 36V DC. Nu sunt necesare modificări hardware — doar reconfigurarea pragului de oprire corespunzător tensiunii nominale a bateriei utilizate.
Setările se salvează după întreruperea alimentării?
Da, valorile programate pentru tensiunea de oprire și histerezis sunt reținute în memoria nevolatilă a modulului și rămân active după orice întrerupere a alimentării.
