Întrerupător Touchless cu Senzor IR și Dimmer – Control Inteligent prin Gest pentru LED 12V/24V
Controlează iluminatul fără să atingi niciun buton – o simplă fluturare a mâinii în fața senzorului activează sau reglează intensitatea luminii. Acest modul touchless cu senzor de proximitate IR combină funcția de întrerupător ON/OFF cu cea de dimmer reglabil, oferind o soluție modernă, igienică și inteligentă pentru orice spațiu.

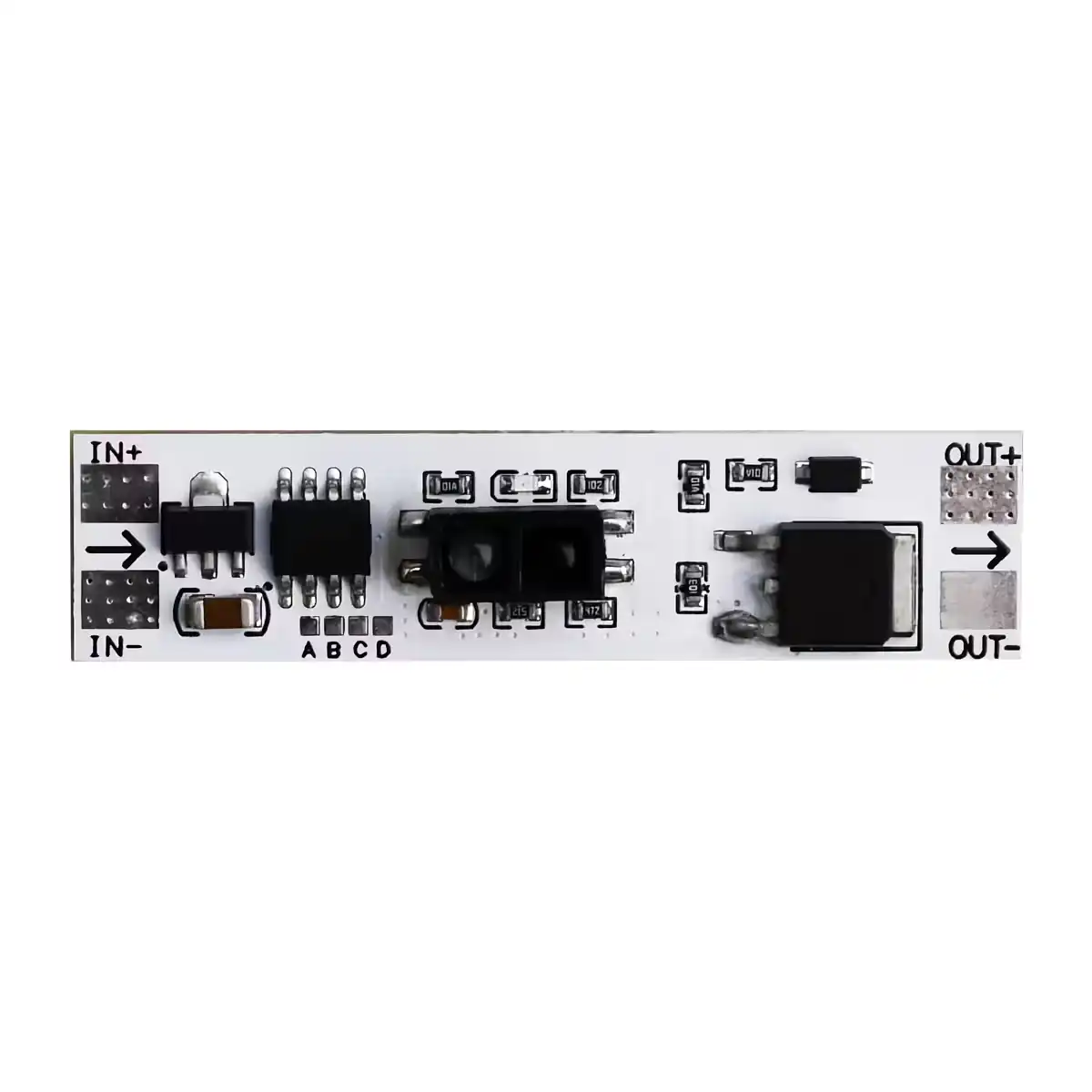

Notă: Setarea implicită din fabrică este modul ON/OFF. Funcțiile avansate (dimmer, fade in/out) se activează prin lipirea pinilor A, B, C sau D de pe placă, conform instrucțiunilor de programare de mai jos.
De ce să alegi acest model? (Avantaje cheie):
- Control 100% fără atingere – ideal în bucătărie, baie, atelier sau spații cu igienă strictă
- Dublă funcție: ON/OFF + Dimmer – controlezi atât starea, cât și intensitatea luminii LED
- Compatibil 5V / 12V / 24V DC – se integrează ușor în orice instalație LED existentă

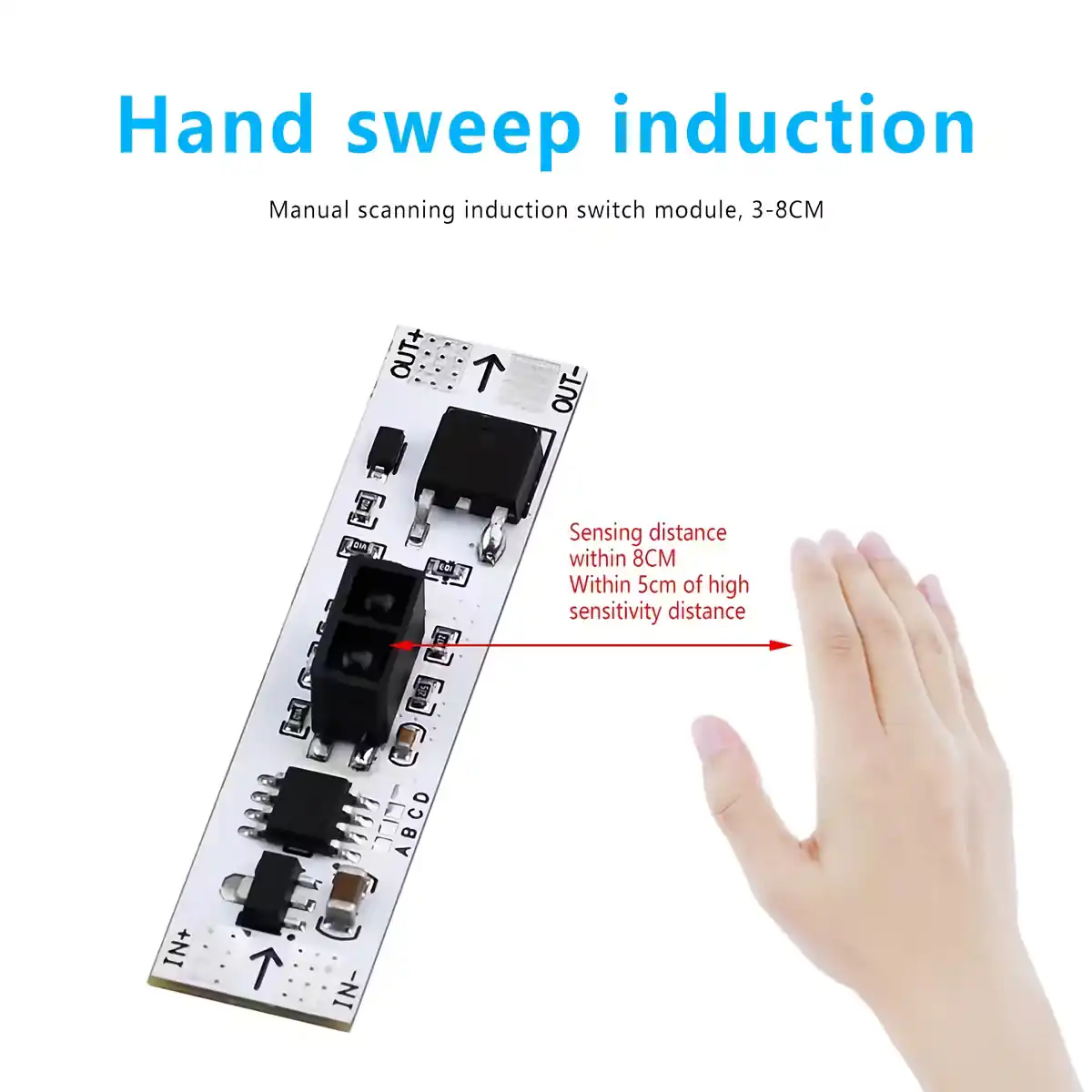

- Detecție precisă la 3–8 cm – răspuns rapid, fără activări accidentale

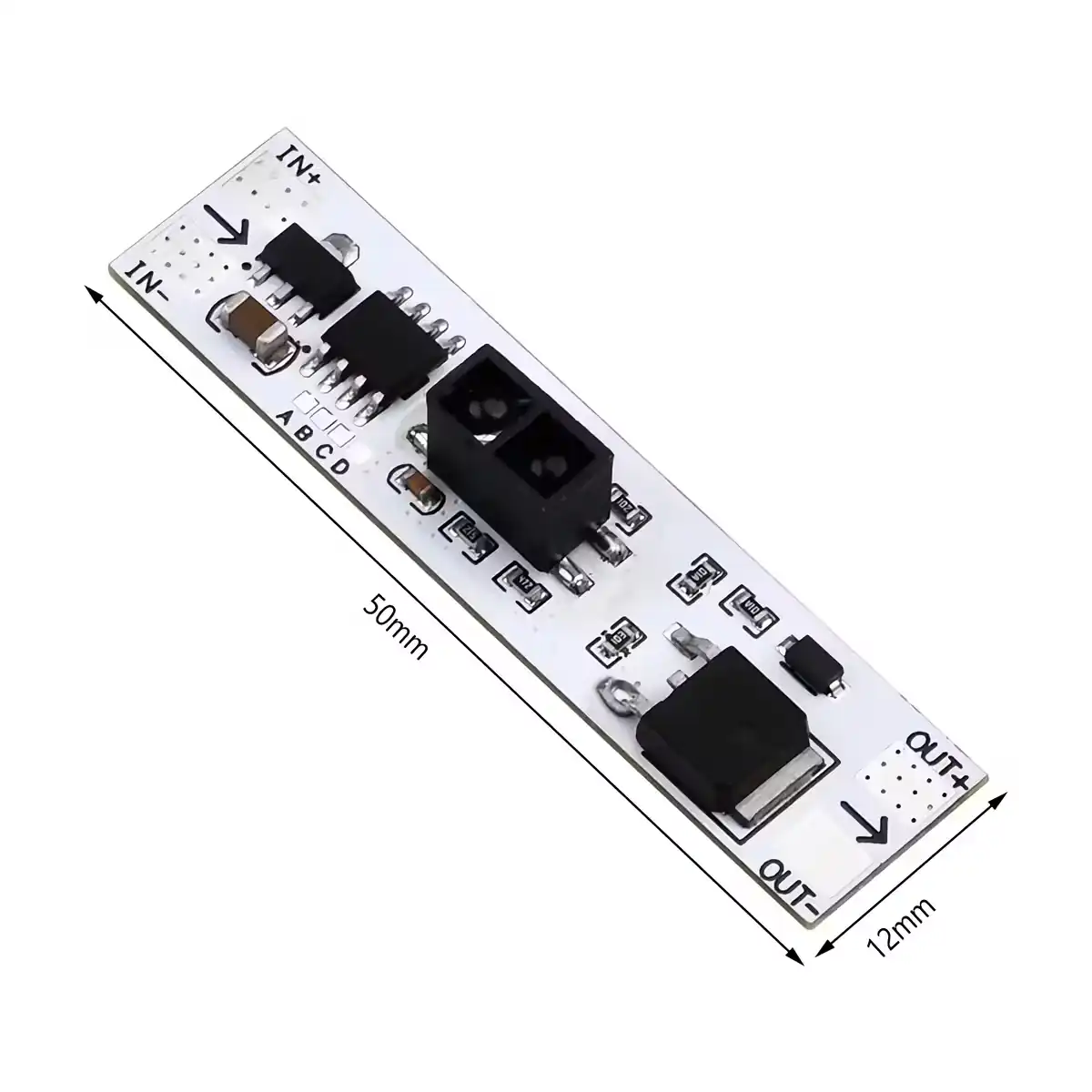

- Compact și discret – dimensiuni mici (50 × 12 × 7,9 mm), montabil în mobilier, dulapuri sau panouri
- Sarcină suportată până la 3A / 36W – suficient pentru benzi LED și spoturi de interior
Detalii și Performanță

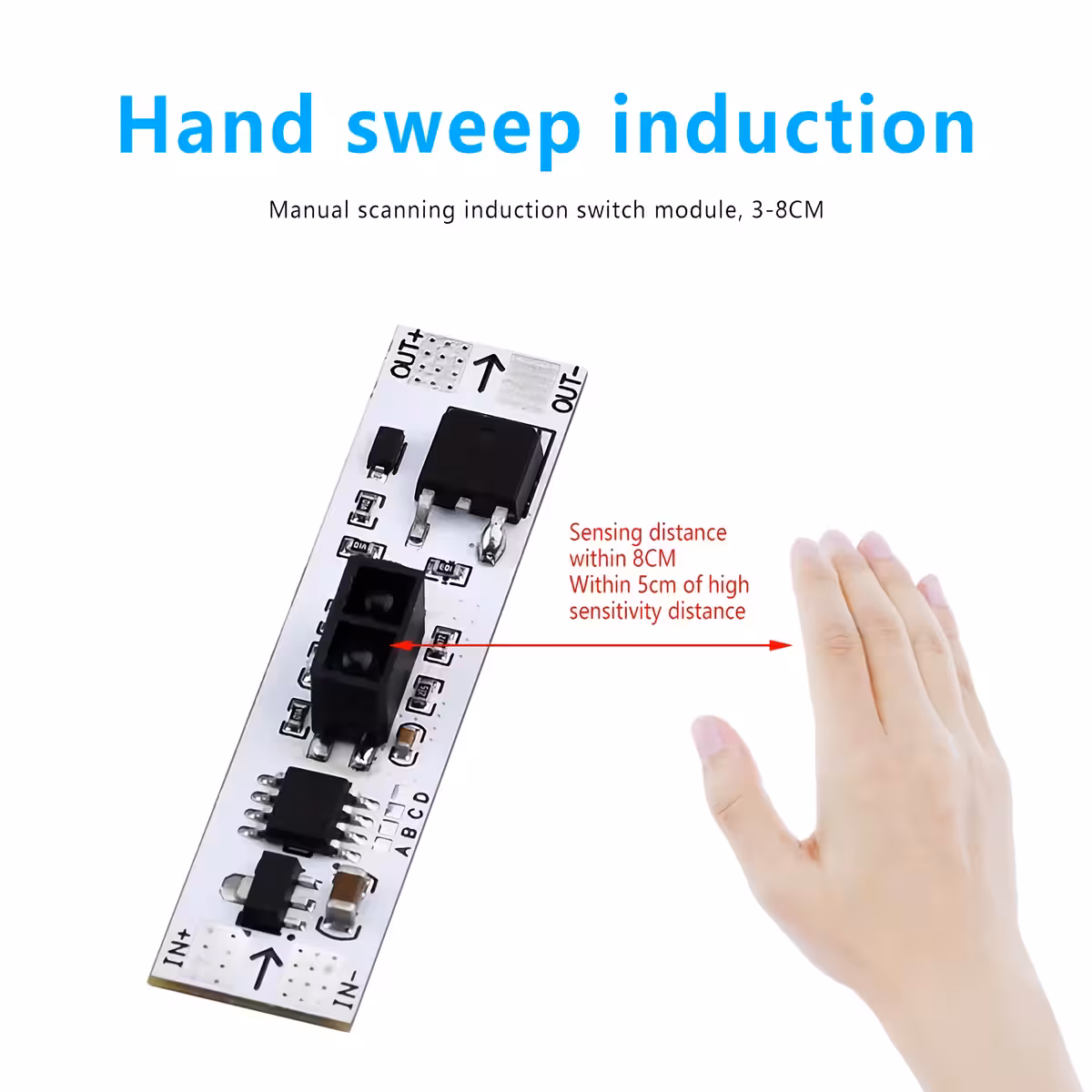

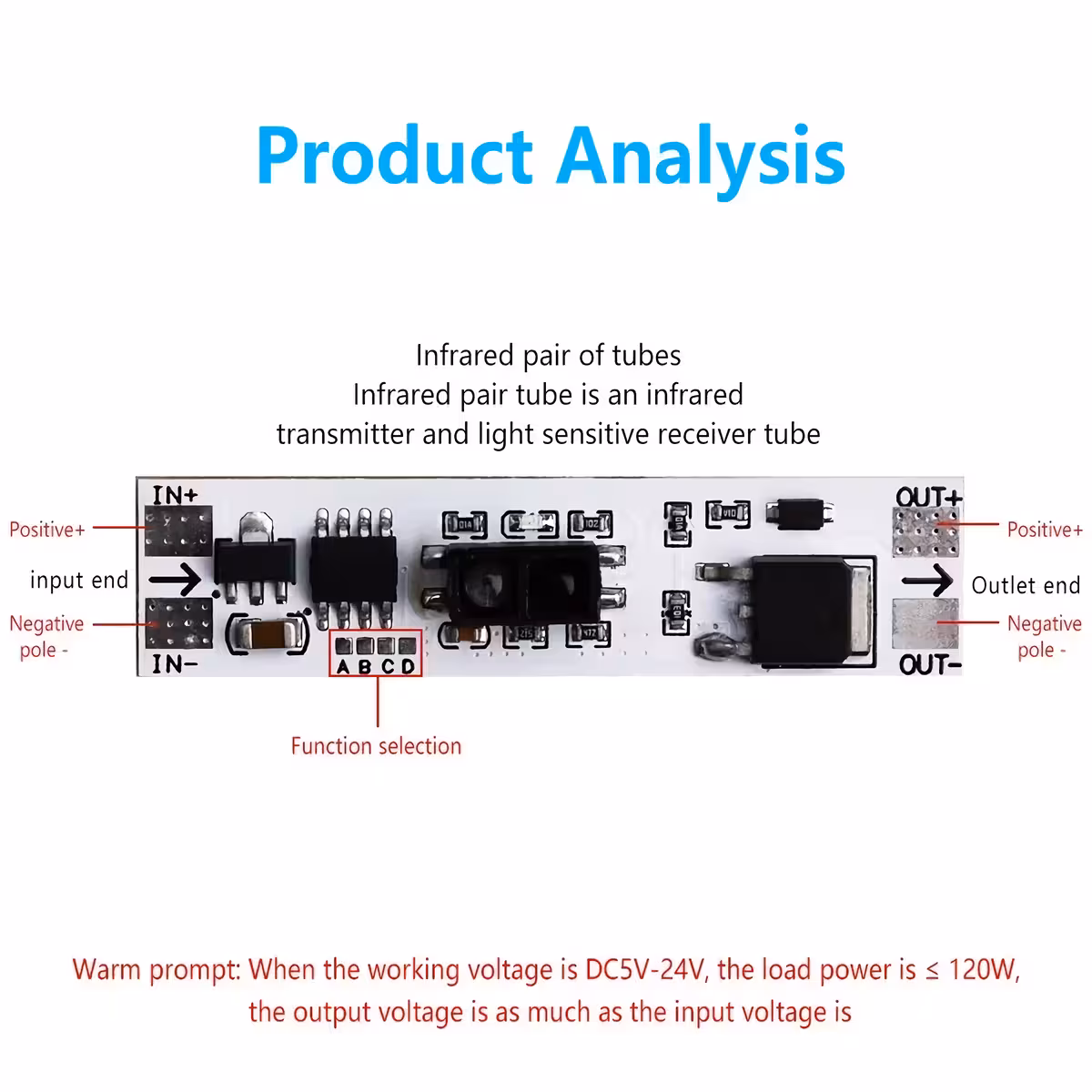

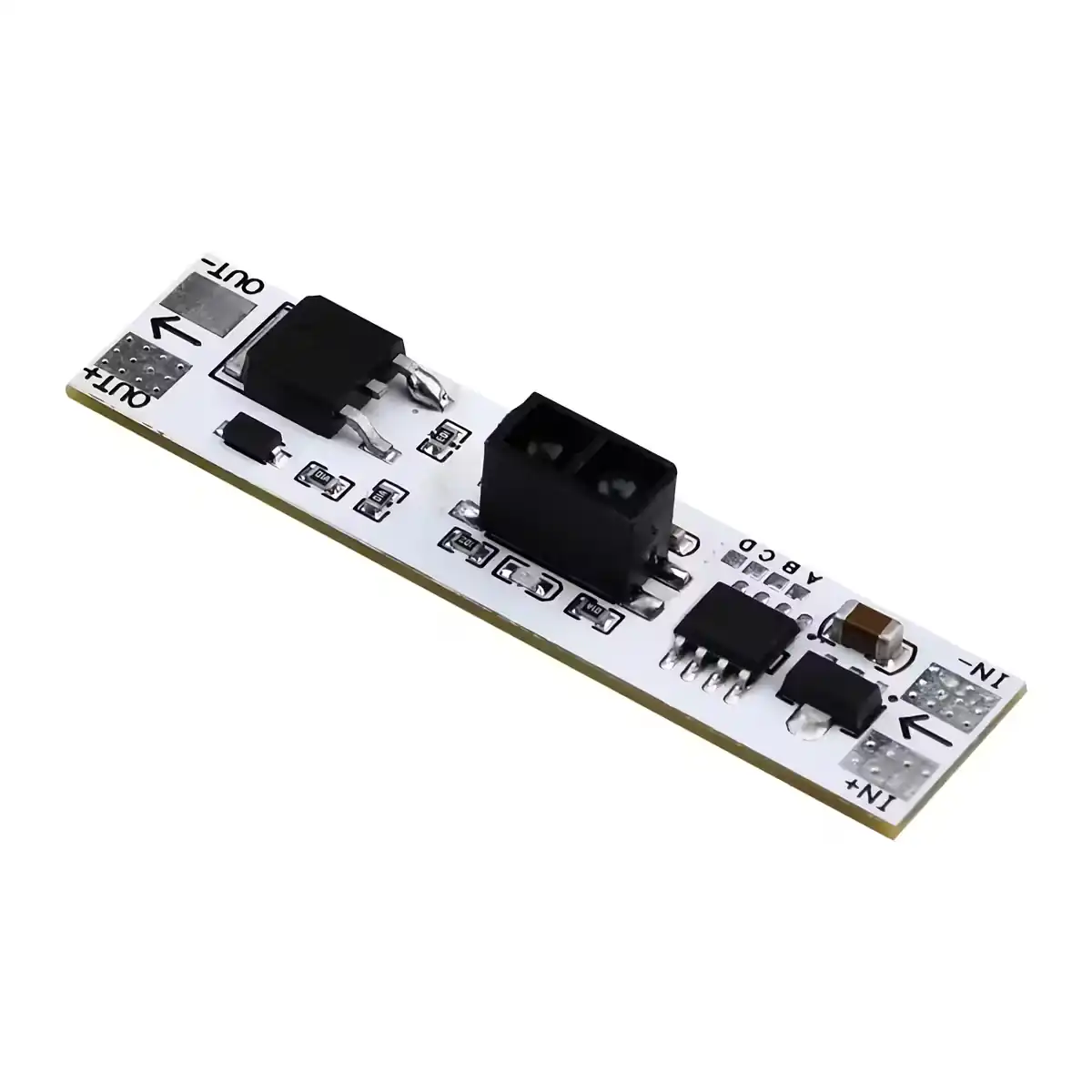

Modulul integrează un senzor IR de proximitate care detectează mișcarea mâinii la o distanță de 3 până la 8 cm. Circuitul intern procesează gestul și comută ieșirea PWM pentru controlul LED-urilor pe tensiune DC de 5V, 12V sau 24V. Tranzistorul de putere suportă un curent maxim de 3A, ceea ce permite alimentarea benzilor LED, spoturilor sau altor sarcini rezistive de până la 36W. Funcția de fade in / fade out asigură tranziții line ale intensității luminoase, contribuind la un ambient plăcut și la prelungirea duratei de viață a LED-urilor.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de alimentare | 5V / 12V / 24V DC |
| Curent maxim ieșire | 3A |
| Putere maximă | 36W |
| Tip senzor | Infraroșu (IR) proximitate |
| Distanță detecție | 3 – 8 cm |
| Moduri de funcționare | ON/OFF, Dimmer (fade in/out) |
| Metodă control | Gest mână (touchless) |
| Compatibilitate sarcină | LED DC (benzi, spoturi, module) |
| Dimensiuni modul | 50 × 12 × 7,9 mm |

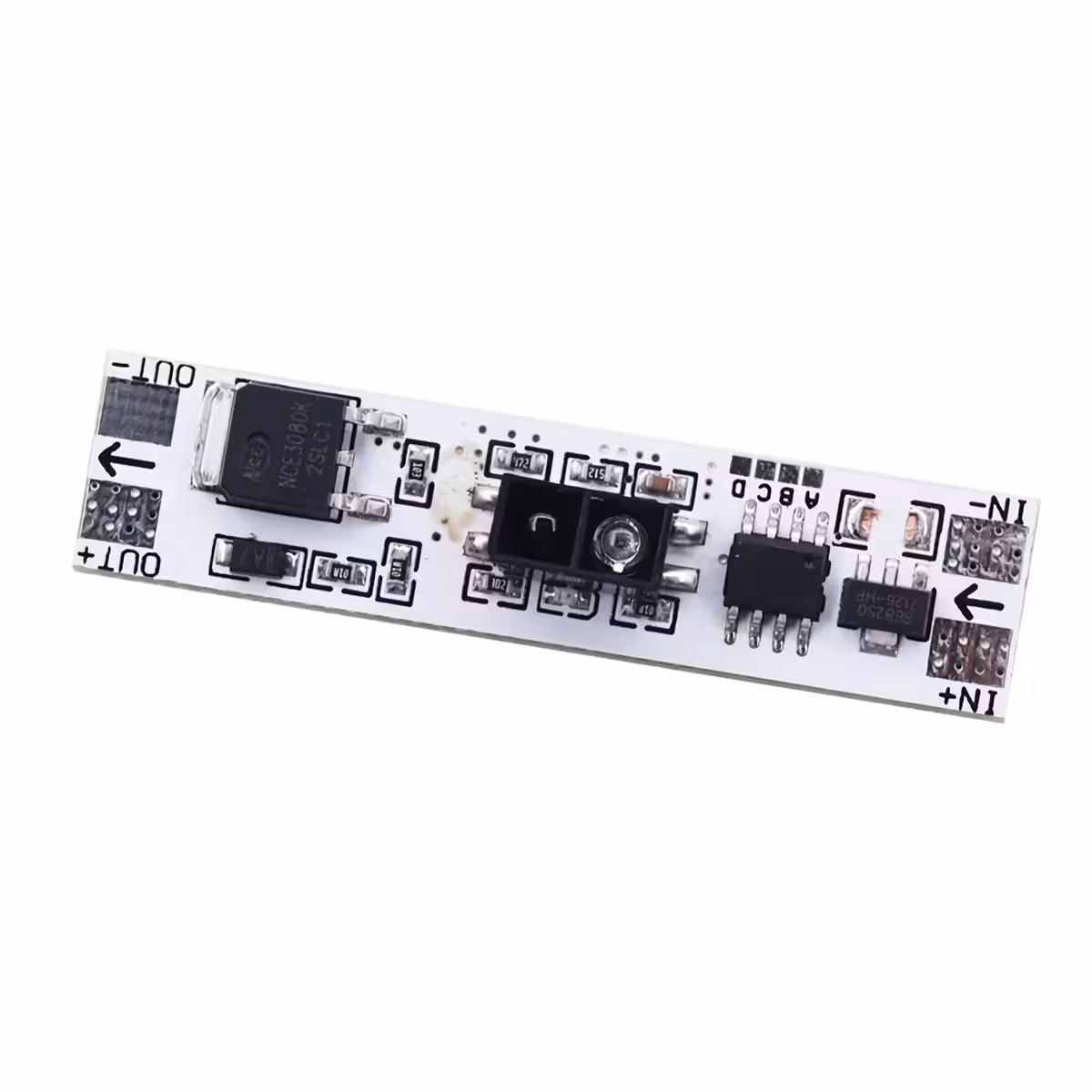

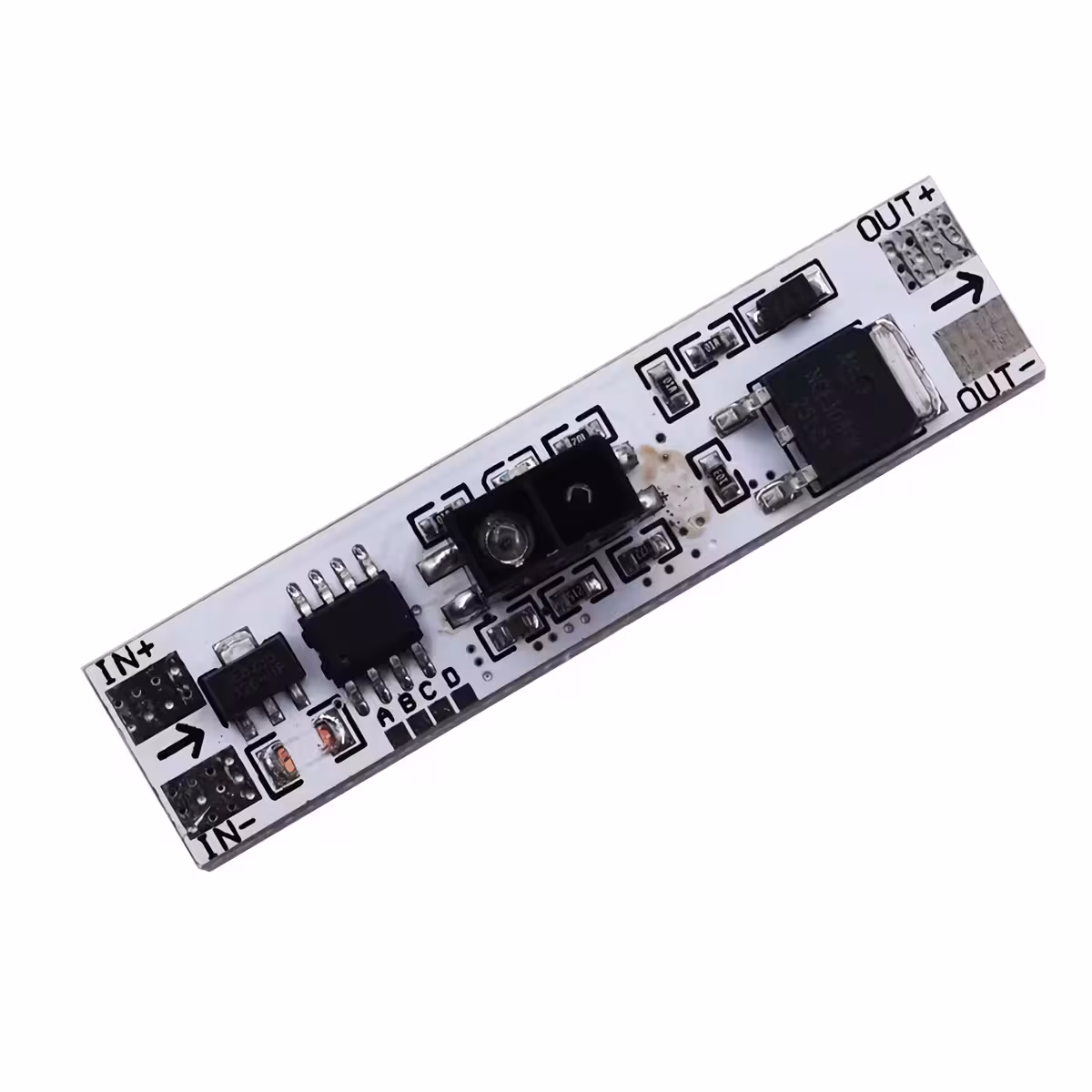

| Tip conectare | Fire lipite / pini pad pe PCB |

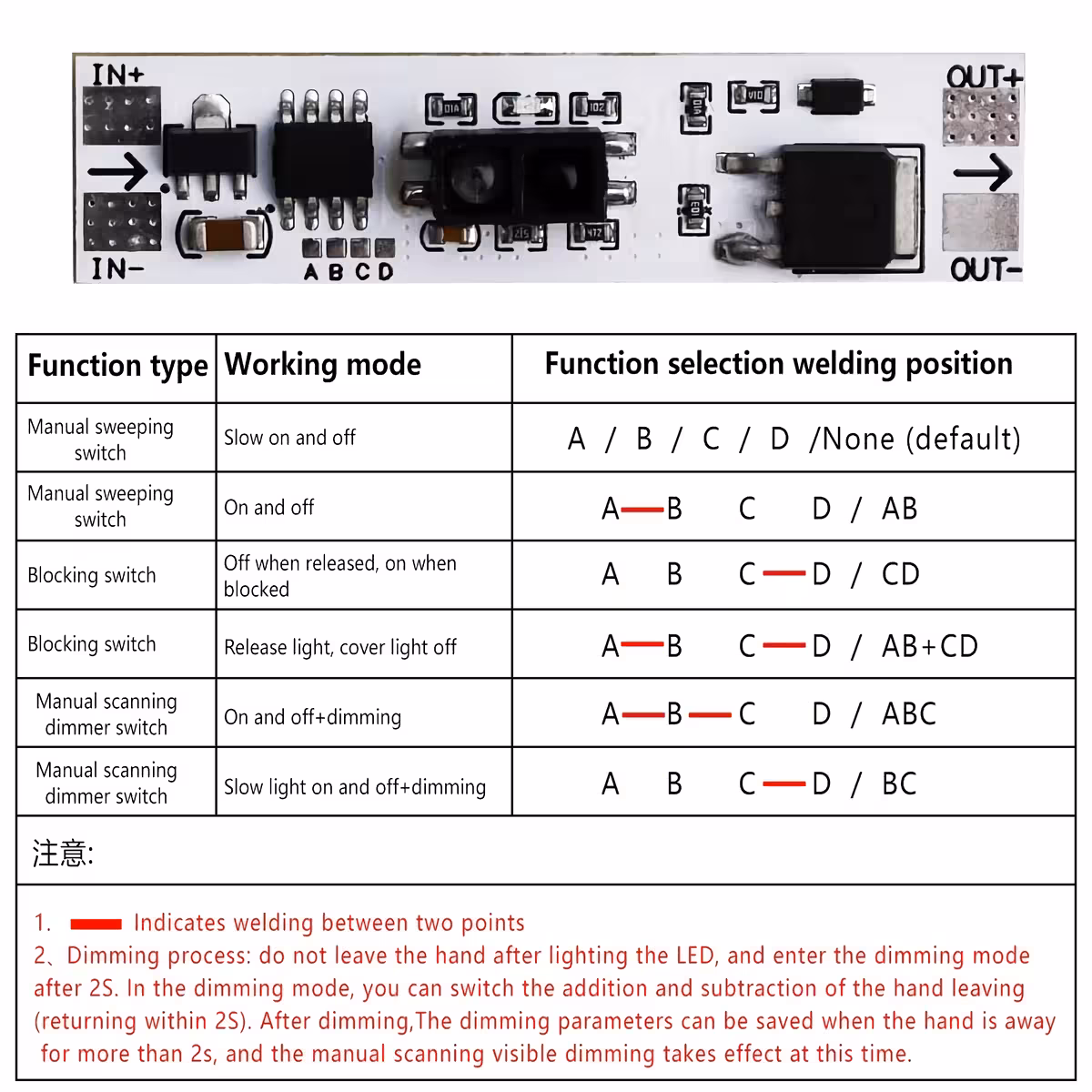

Instrucțiuni de Programare și Utilizare
- Modul implicit (ON/OFF): Fără nicio modificare, o fluturare a mâinii aprinde sau stinge lumina. Nicio configurare nu este necesară pentru utilizare de bază.
- Activare Dimmer: Lipiți pinii A și B de pe PCB împreună pentru a activa modul dimmer. O fluturare scurtă comută ON/OFF; o mișcare prelungită (mână ținută în față) reglează intensitatea în sus sau în jos.
- Activare Fade In / Fade Out: Lipiți pinii C și D pentru tranziții line la pornire și oprire.
- Combinații avansate: Pinii A, B, C, D pot fi combinați conform datasheet-ului modulului pentru scenarii personalizate.

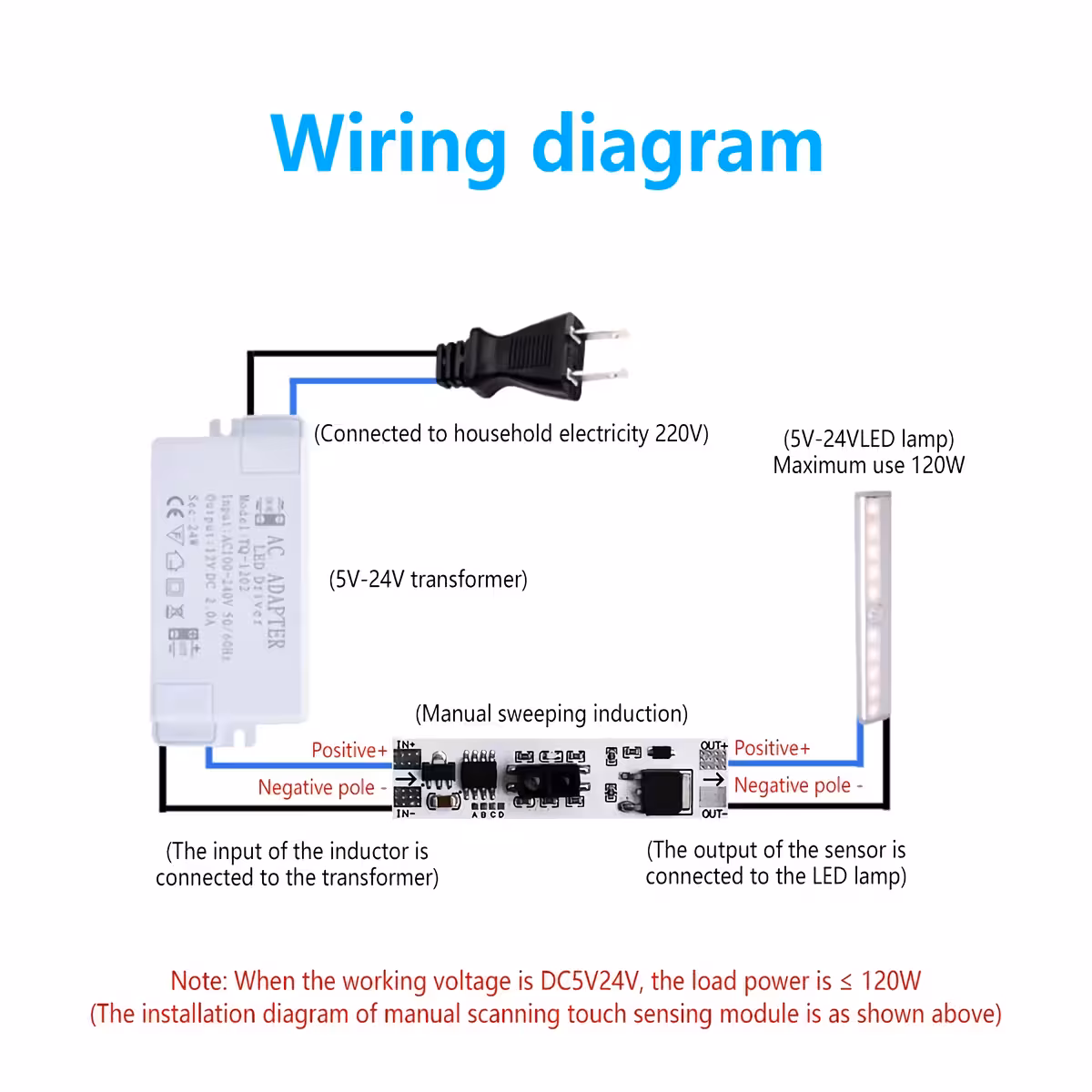

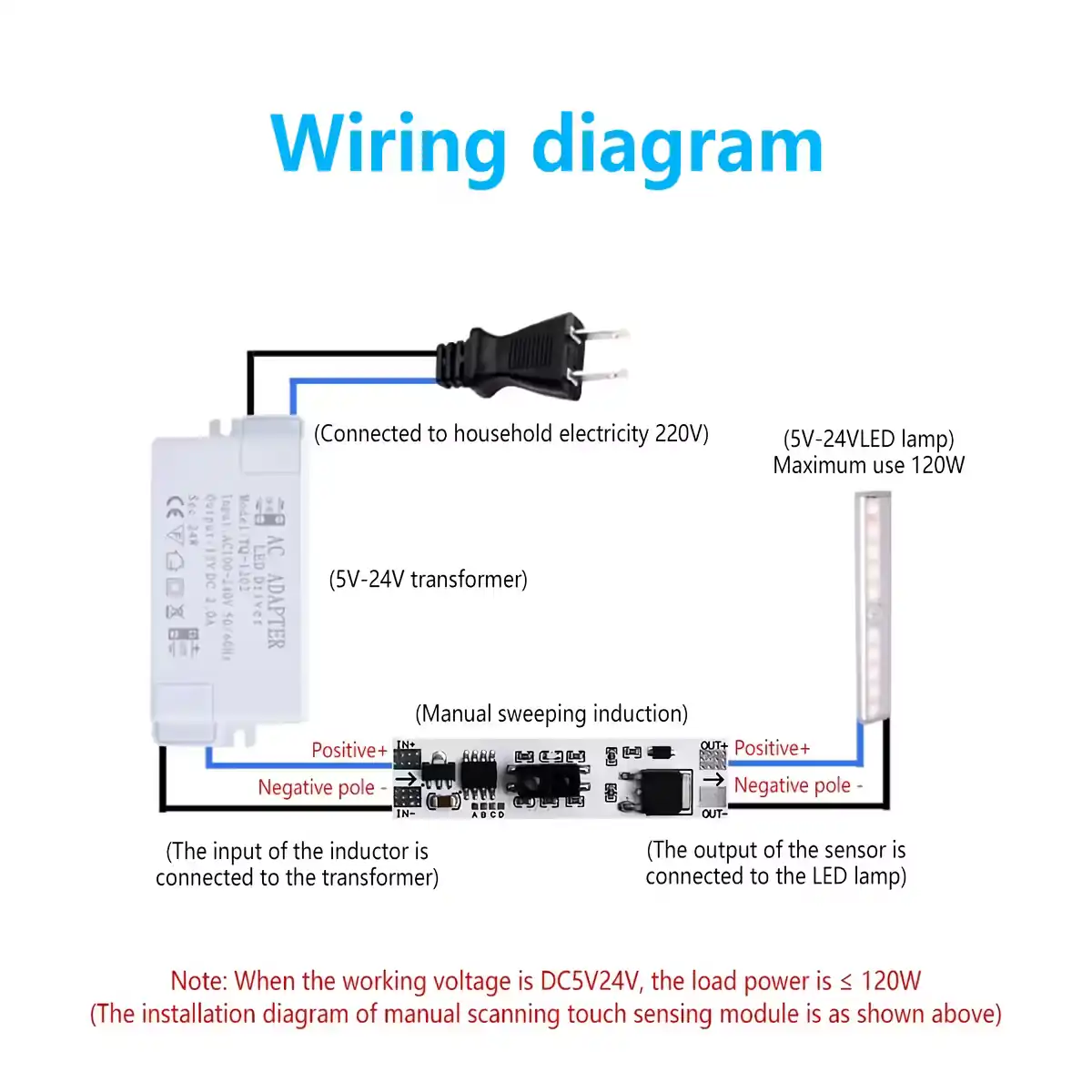

- Conectare electrică: Legați firul de alimentare pozitiv (+) la intrarea VCC, masă (–) la GND, iar ieșirea OUT la terminalul pozitiv al sarcinii LED. Masă comună cu sursa de alimentare.
- Testare: Alimentați modulul și apropiați mâna la 3–8 cm de senzor. LED-ul de indicator de pe placă confirmă detecția.
Conținut Pachet
- 1 × Modul întrerupător touchless cu senzor IR și dimmer
Întrebări Frecvente
Funcționează cu benzi LED de 12V obișnuite?
Da, modulul este complet compatibil cu benzi LED monocolore de 12V DC. Asigurați-vă că sarcina totală nu depășește 3A (36W la 12V).
Pot folosi modulul la 24V?
Da, modulul suportă tensiuni DC de 5V, 12V și 24V. La 24V, puterea maximă admisă este tot 36W (curent maxim 3A × 24V, respectând limita de 3A pe tranzistor).
Cât de sensibil este senzorul? Se activează accidental?
Zona de detecție este calibrată pentru 3–8 cm, ceea ce limitează activările accidentale. Totuși, evitați montarea în zone cu mișcare continuă sau reflexii puternice.
Este necesar programare sau cod pentru a funcționa?
Nu. Modulul funcționează plug-and-play direct din fabrică în modul ON/OFF. Funcțiile suplimentare se activează fizic, prin lipirea unor pini pe PCB, fără cod sau software.
Unde îl pot instala?

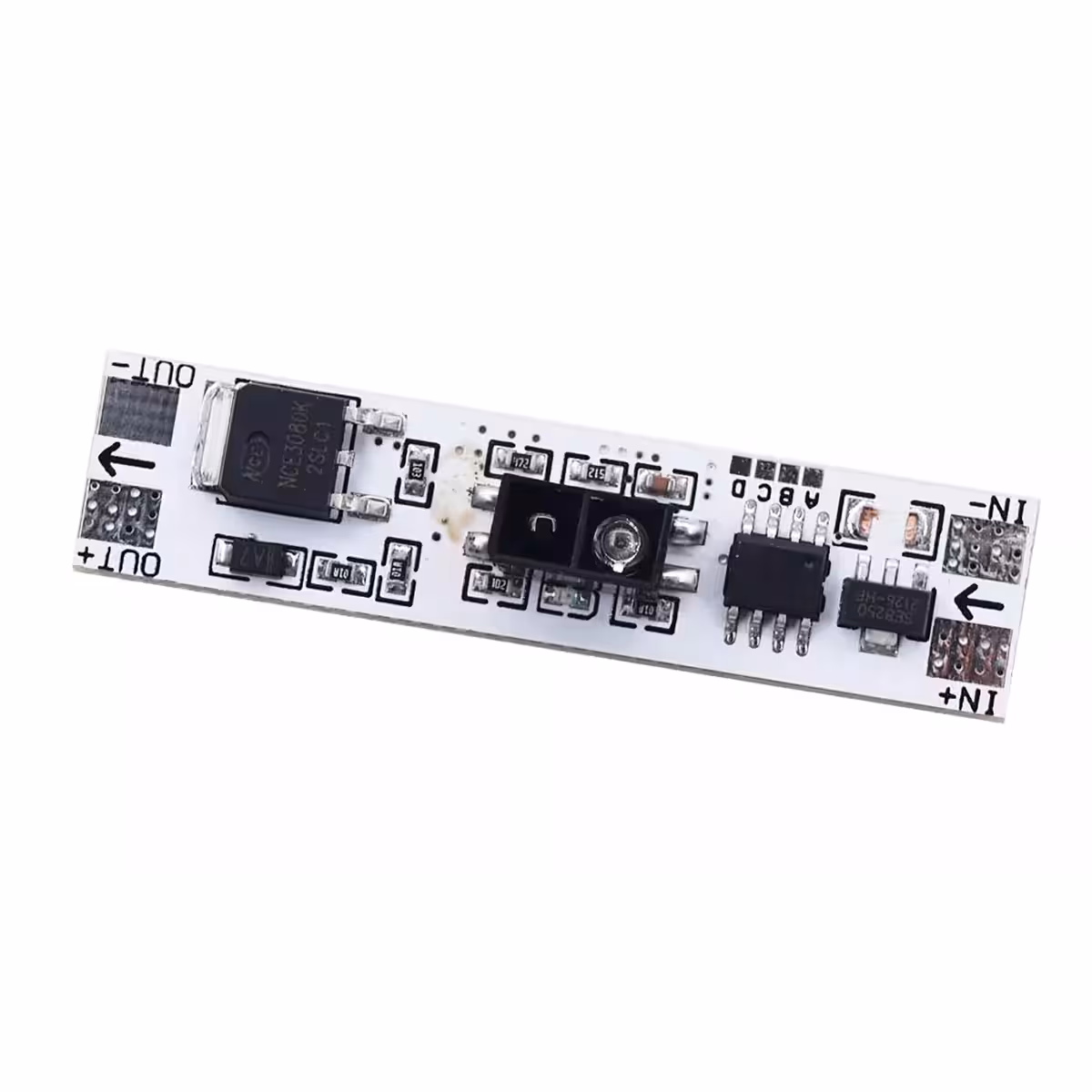

Este ideal pentru dulapuri de bucătărie, oglinzi de baie, noptiere, mobilier cu iluminat integrat, ateliere, garaje sau orice spațiu unde igiena sau comoditatea contactului zero sunt prioritare.
Funcționează și cu becuri LED clasice (E27)?
Nu. Modulul este proiectat exclusiv pentru sarcini DC (benzi LED, module LED). Nu este compatibil cu becuri de rețea 230V AC.
