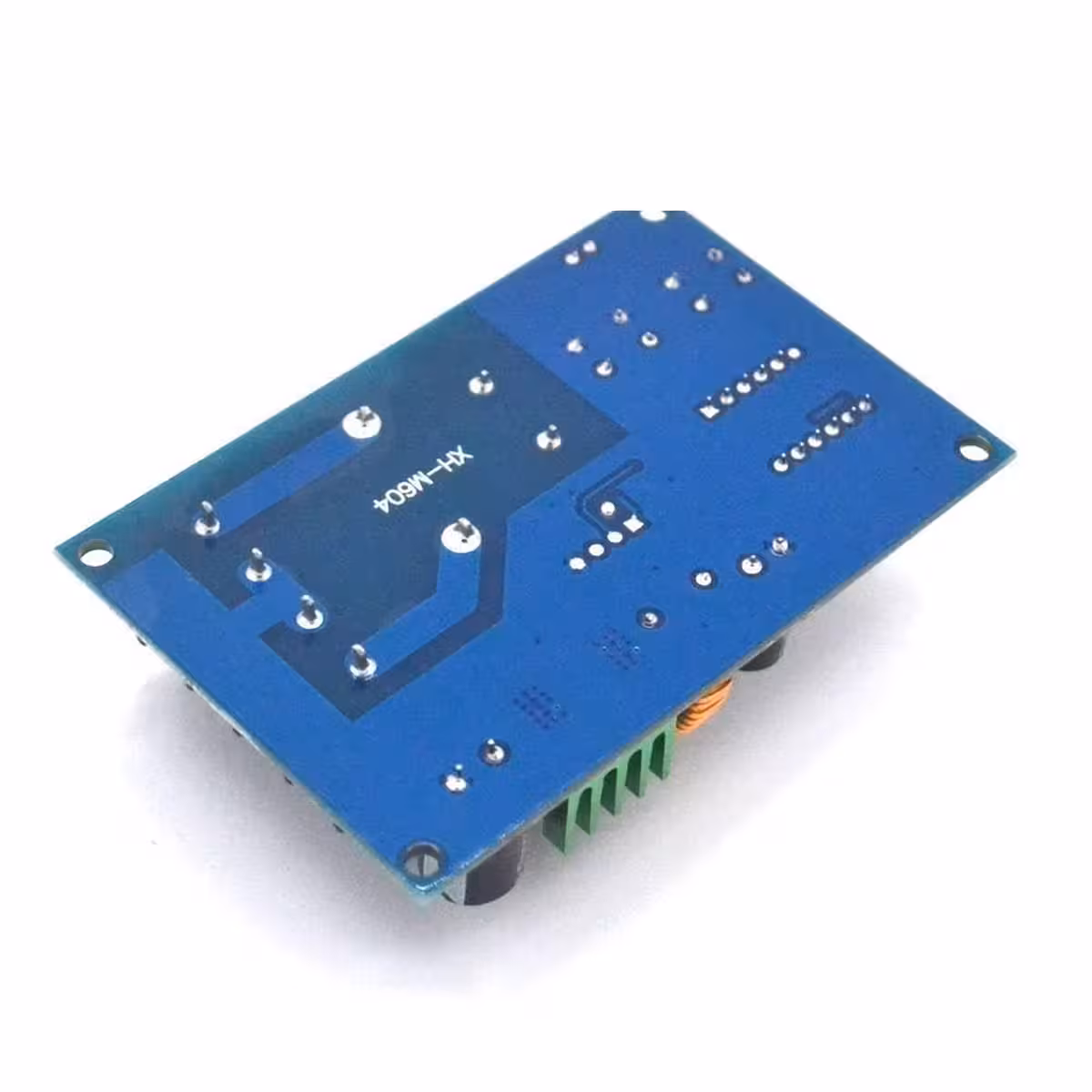

Regulator Automat Baterii XH-M604 – Control Precis al Încărcării în Sisteme Solare 12V–60V

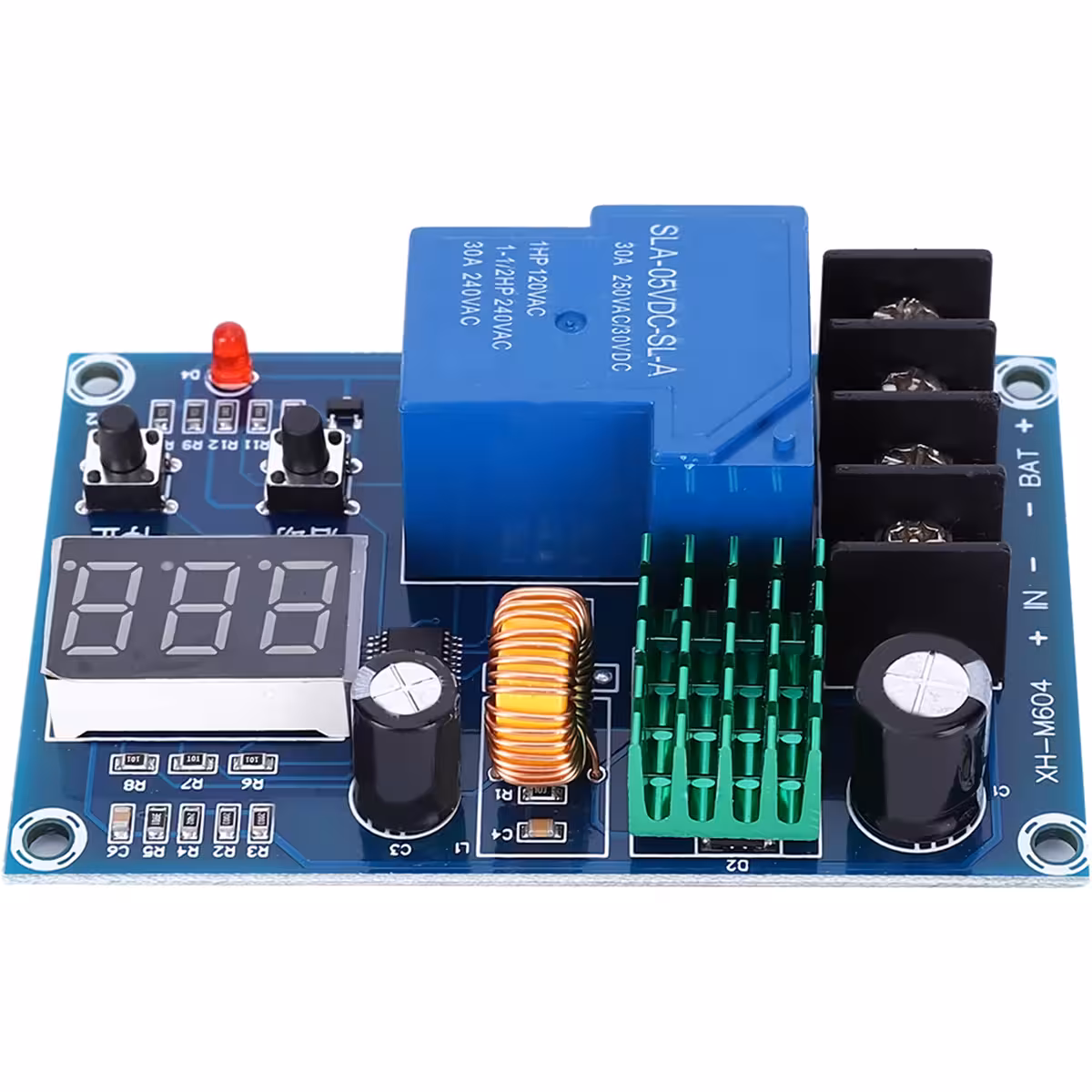

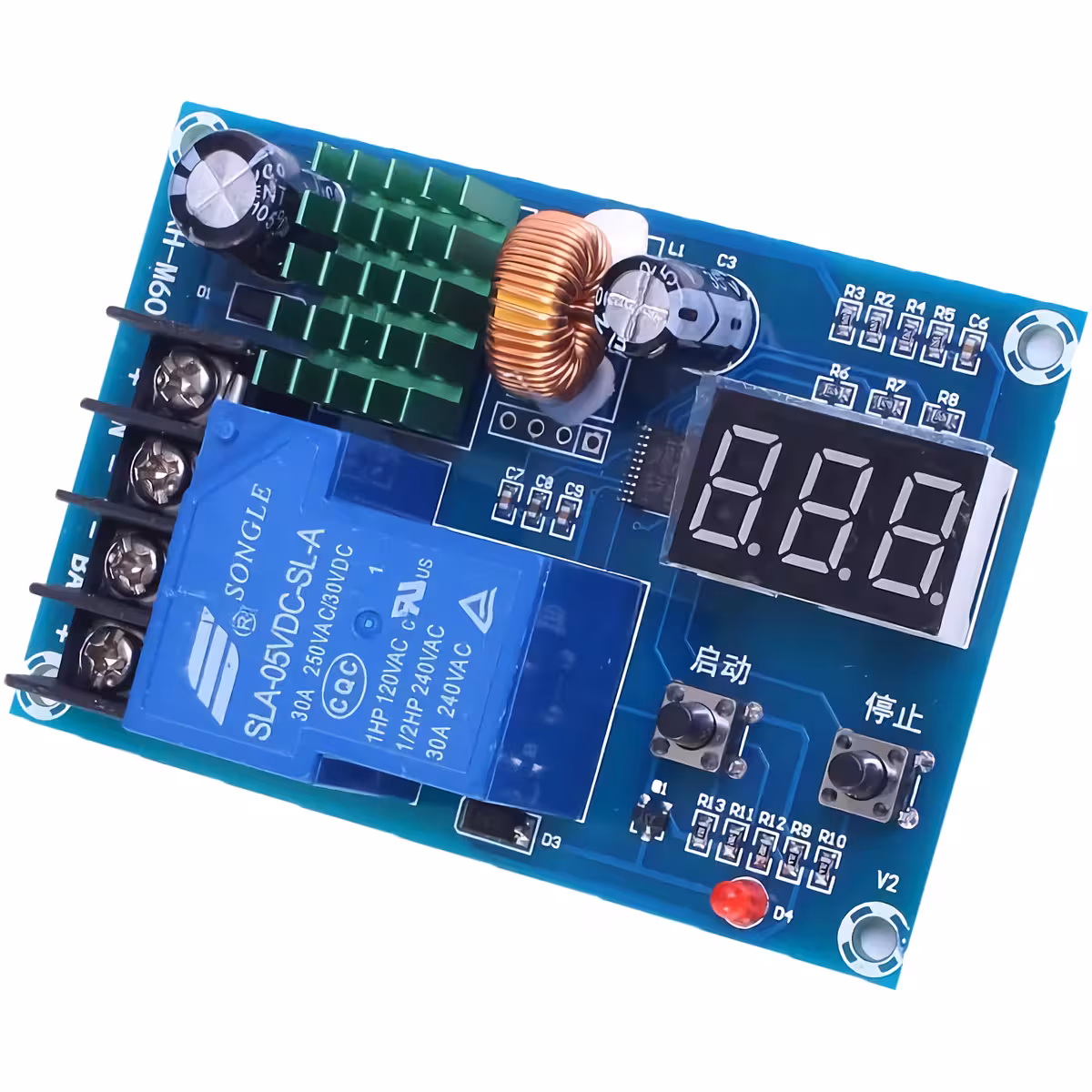

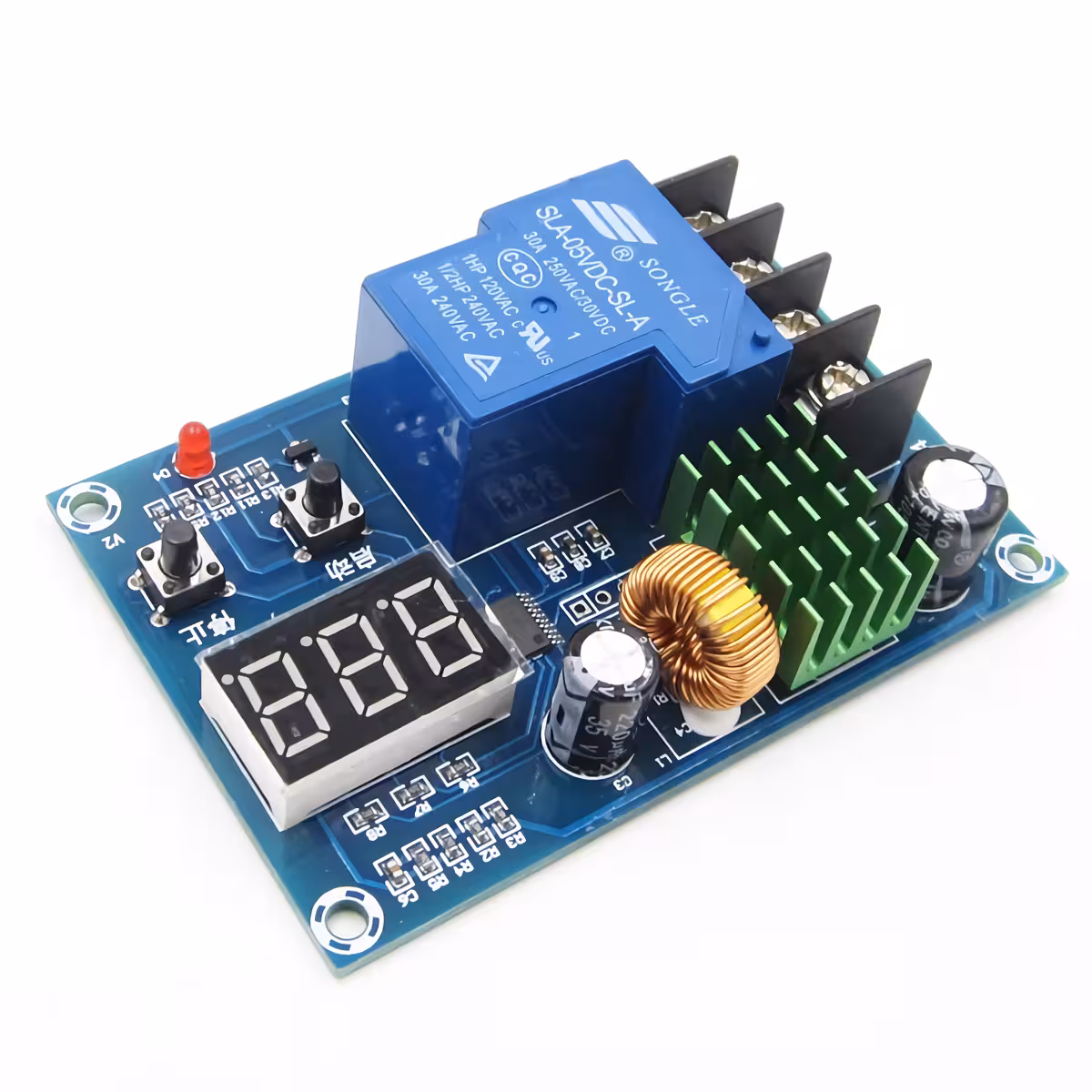

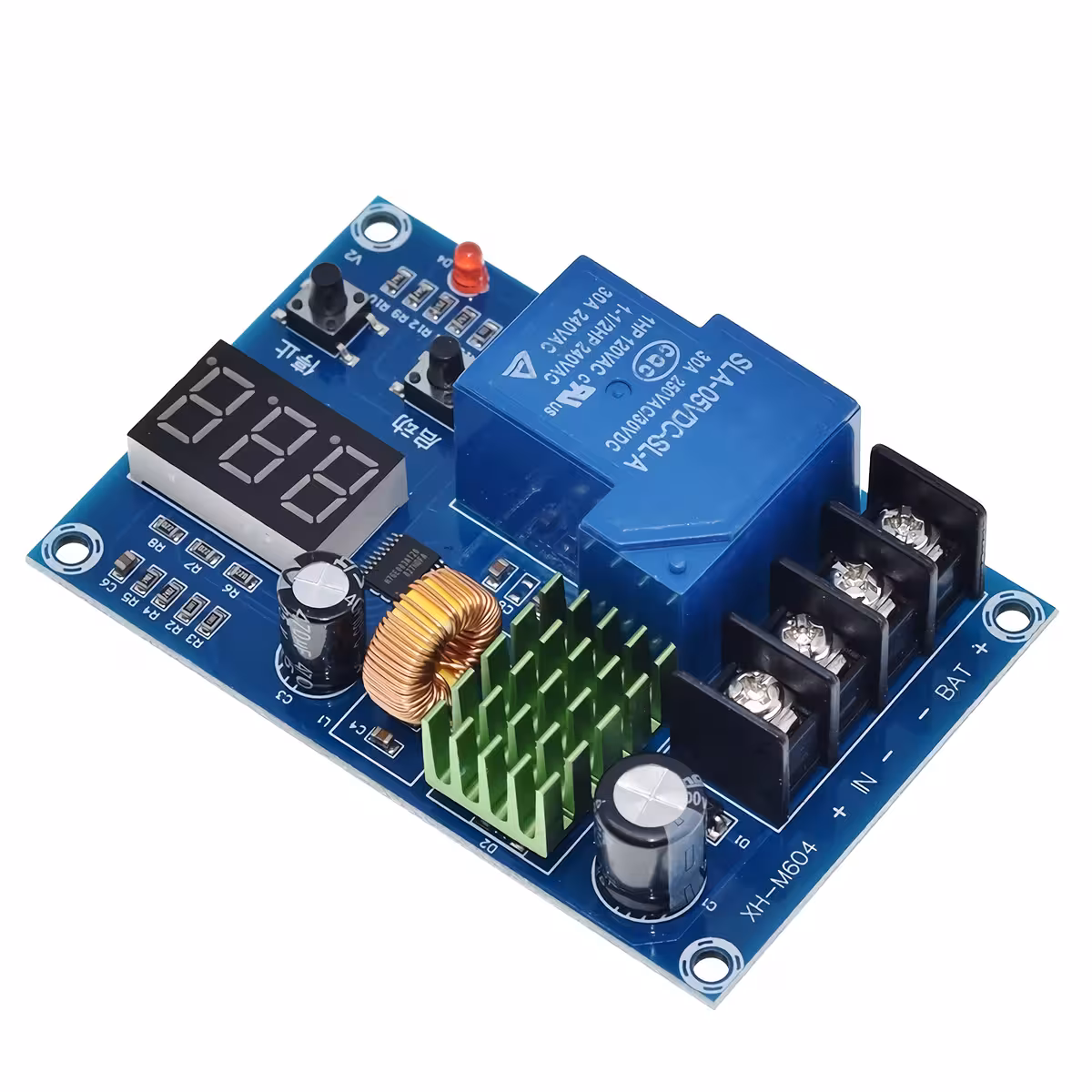

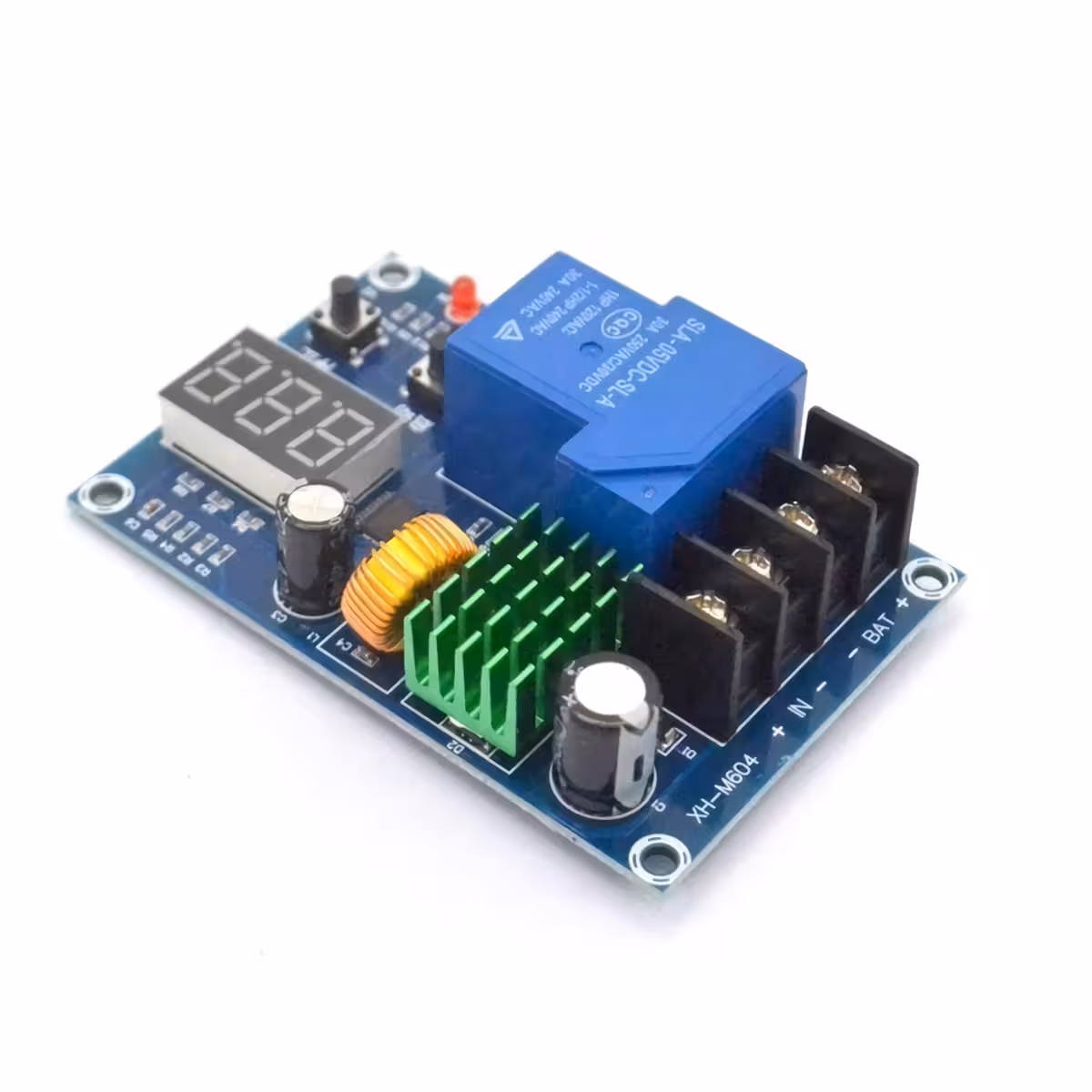

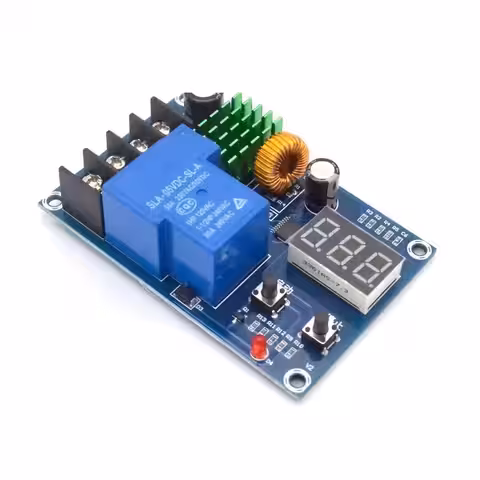

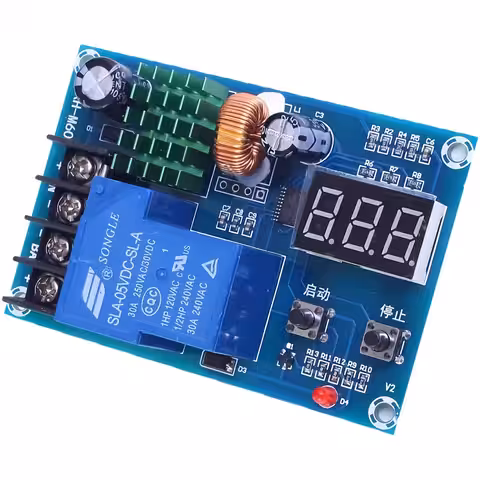

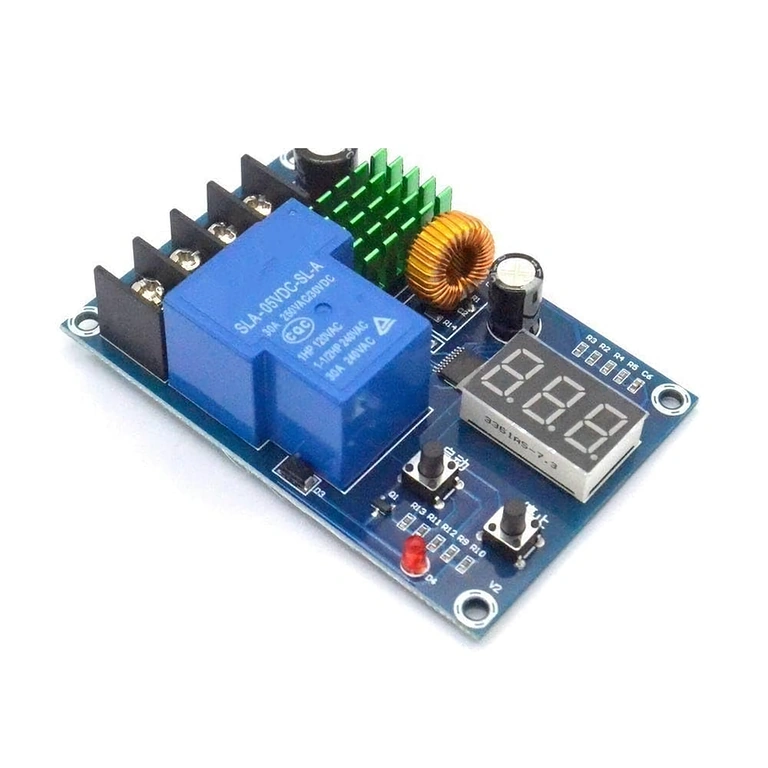

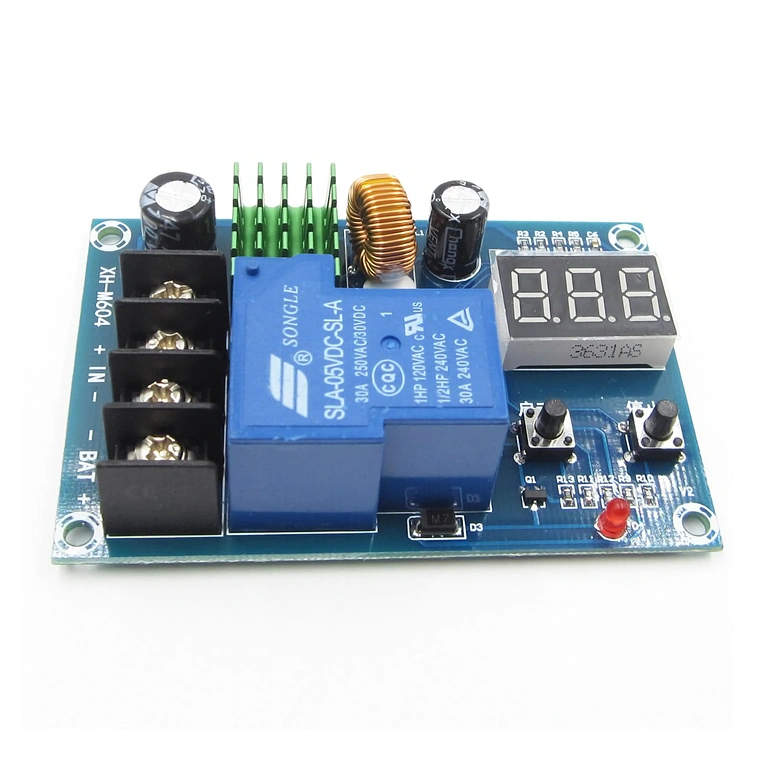

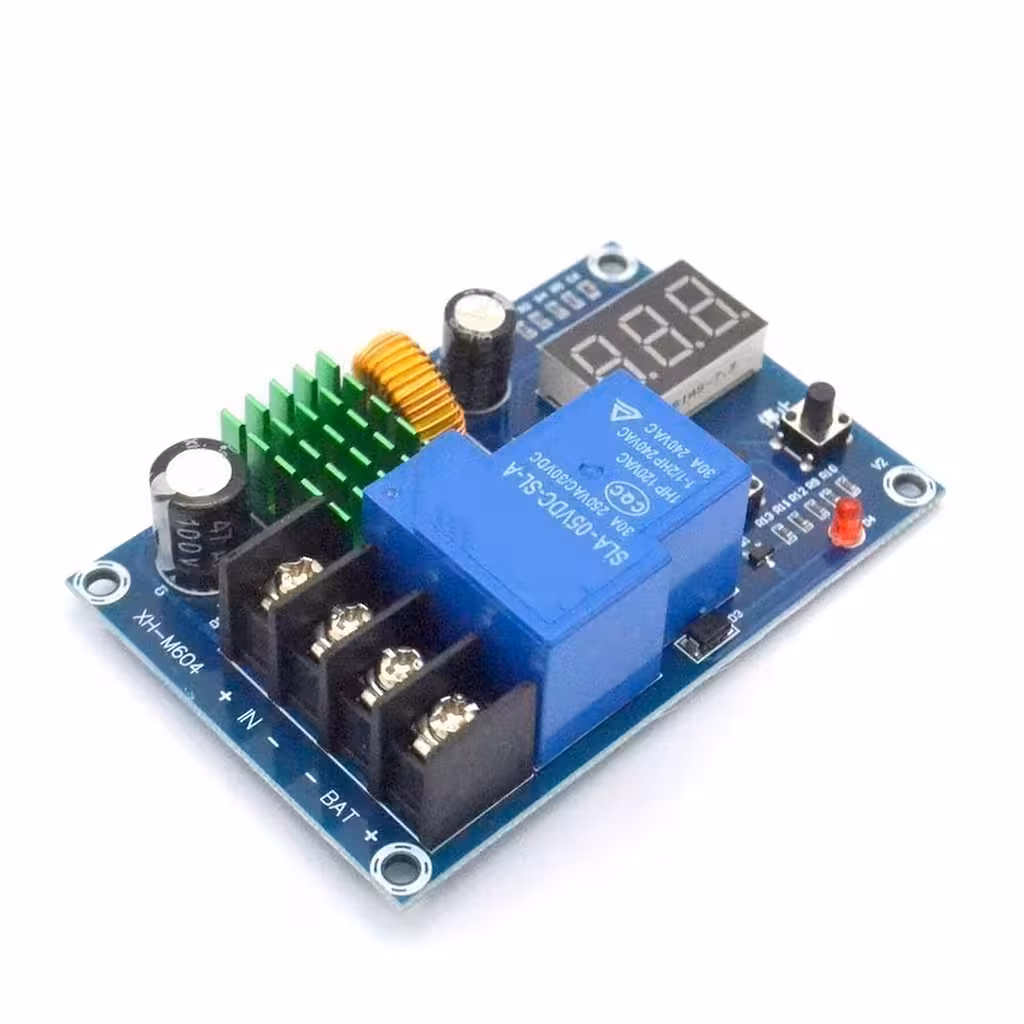

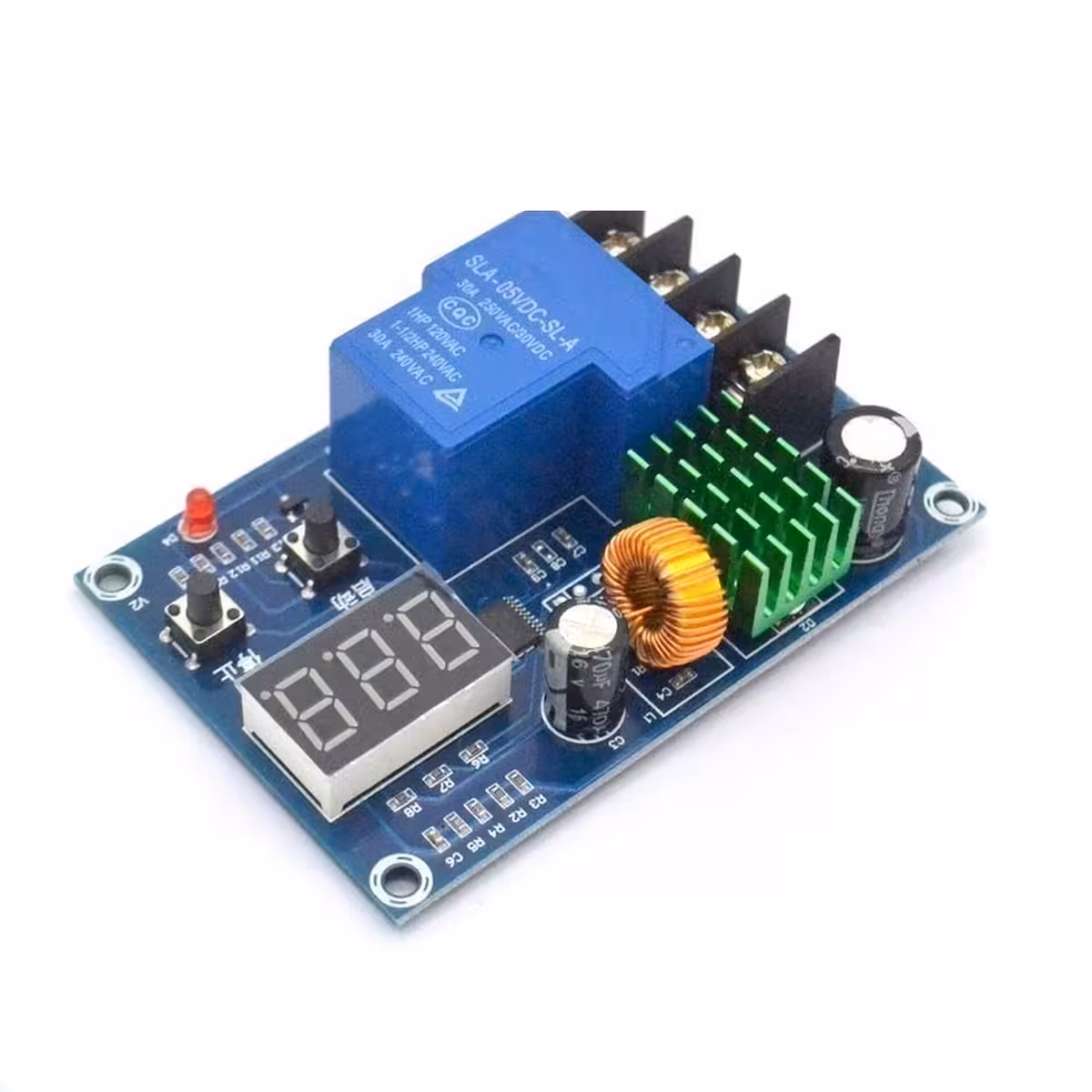

Modulul XH-M604 este un controller de încărcare solară PWM conceput pentru a gestiona automat ciclurile de încărcare și descărcare ale bateriilor în sisteme fotovoltaice, eoliene sau off-grid. Cu o plajă largă de tensiuni suportate (6V–60V DC) și un curent nominal de 30A, acest regulator este soluția ideală pentru instalații de acasă, rulote, camping sau sisteme de backup electric.
Notă: Controllerul XH-M604 funcționează ca releu de control al încărcării – nu integrează MPPT. Se recomandă utilizarea cu panouri solare compatibile tensiunii nominale a bateriei selectate.
De ce să alegi acest model? (Avantaje cheie):
- Protecție completă a bateriei – pornire și oprire automată la tensiunile minime/maxime setate, prevenind supraîncărcarea și descărcarea profundă
- Compatibilitate universală – funcționează cu baterii Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, Plumb-Acid (AGM, GEL), la tensiuni de 12V / 24V / 36V / 48V / 60V
- Afișaj LCD cu precizie 0.1V – monitorizare și setare precisă a parametrilor direct de pe modul, fără echipamente externe
- Curent nominal 30A – susține panouri solare de până la 360W (12V) sau 720W (24V)

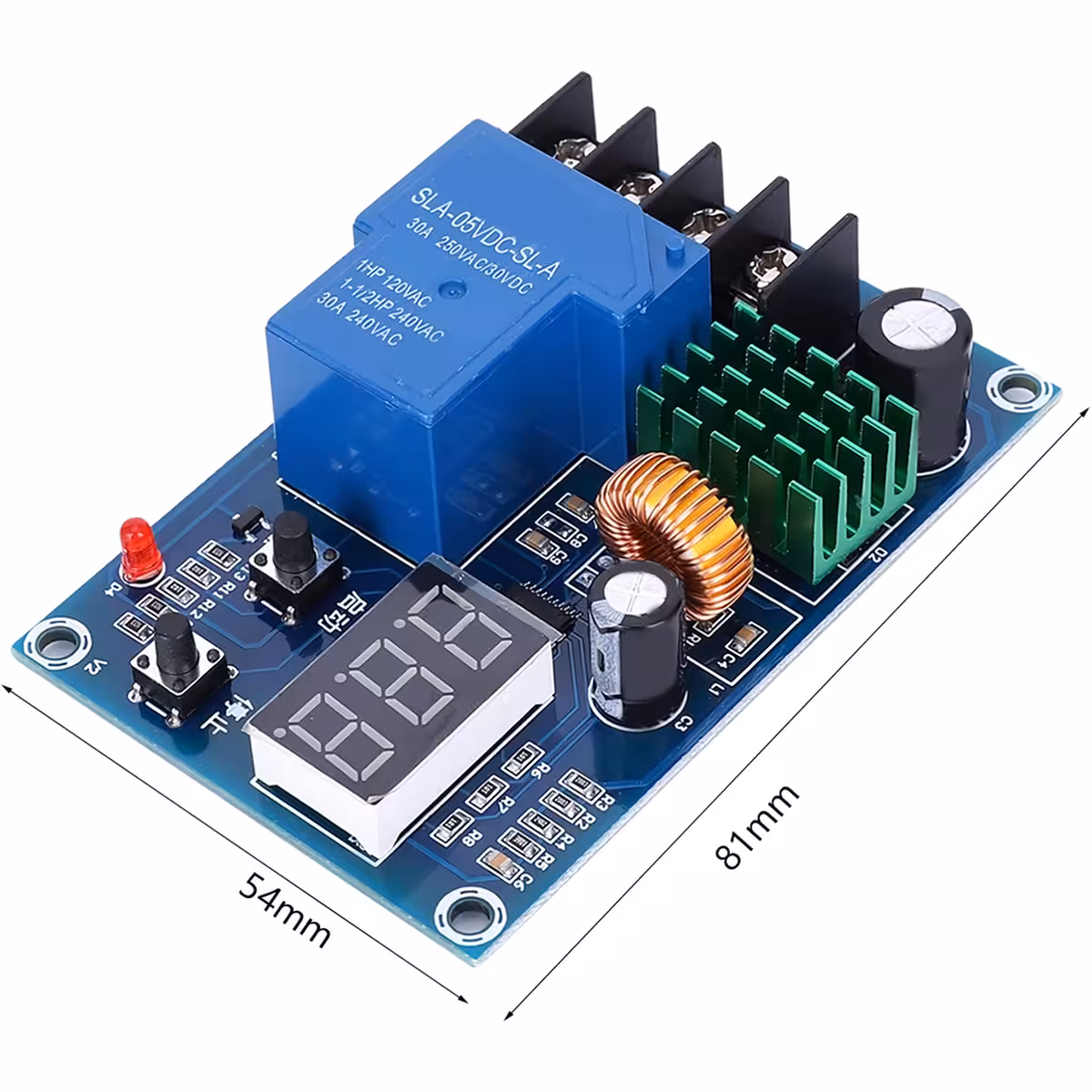

- Dimensiuni compacte – 81 × 54 × 18 mm, ușor de integrat în orice instalație DIY sau profesională
- Resetare rapidă – revenire la setările din fabrică prin apăsarea simultană a ambelor butoane
Detalii și Performanță
Controllerul XH-M604 utilizează tehnologia PWM (Pulse Width Modulation) pentru a regla eficient transferul de energie dintre sursa de generare (panouri solare, turbine eoliene) și baterie. La atingerea tensiunii minime programate, releul intern pornește automat procesul de încărcare; când bateria ajunge la tensiunea maximă setată, modulul întrerupe alimentarea și intră în mod de monitorizare continuă. Această logică bidirecțională protejează atât bateria, cât și consumatorii conectați.

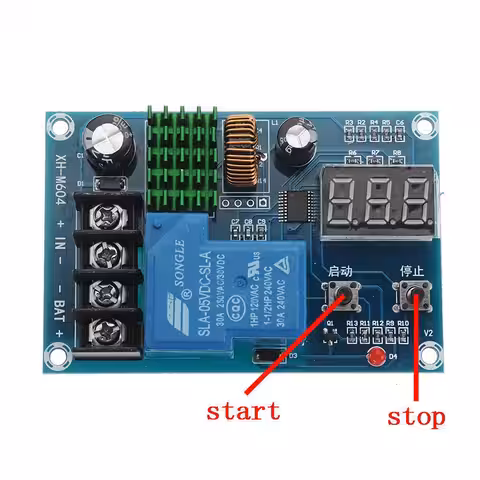

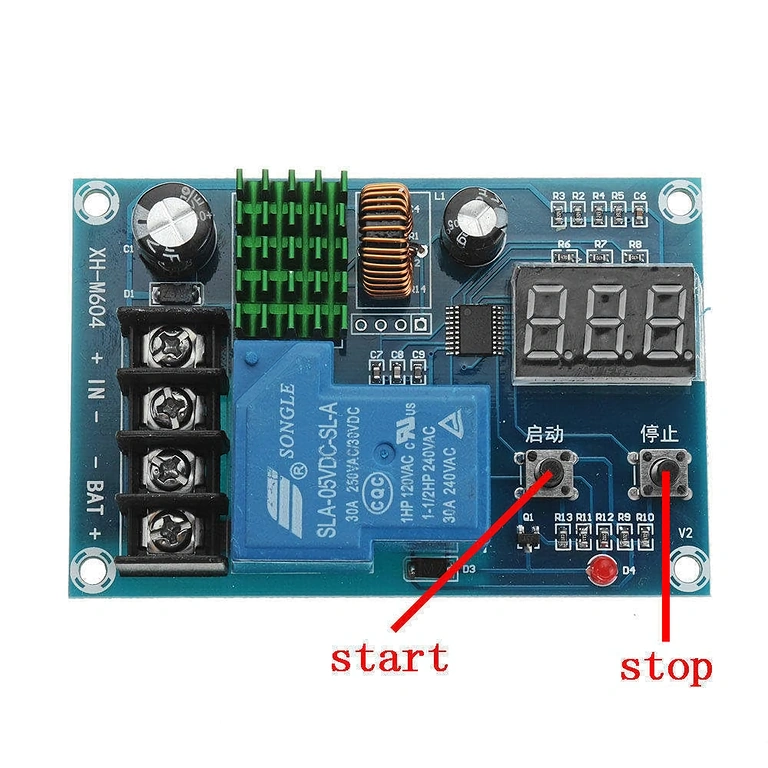

Setarea se realizează intuitiv prin două butoane dedicate – START și STOP – cu precizie de 0.1V, afișate în timp real pe ecranul LCD. Modulul este compatibil cu o gamă extinsă de chimii de baterii, de la plumb-acid clasic (AGM, GEL) până la litiu (Li-Ion, LiFePO4, Li-Po) și nichel (Ni-Cd, Ni-MH).
| Parametru | Valoare / Detaliu |
|---|---|
| Model | XH-M604 |
| Tensiune intrare | 6V – 60V DC |
| Curent nominal | 30A |
| Tip control încărcare | PWM (releu de control) |
| Tensiuni baterie compatibile | 12V / 24V / 36V / 48V / 60V |
| Tipuri baterii compatibile | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, Plumb-Acid (AGM, GEL) |
| Putere maximă panou (12V) | 360W |
| Putere maximă panou (24V) | 720W |
| Precizie setare tensiune | 0.1V |
| Afișaj | LCD |
| Dimensiuni | 81 × 54 × 18 mm |
| Aplicații | Fotovoltaic, eolian, rulotă, camping, off-grid, backup |

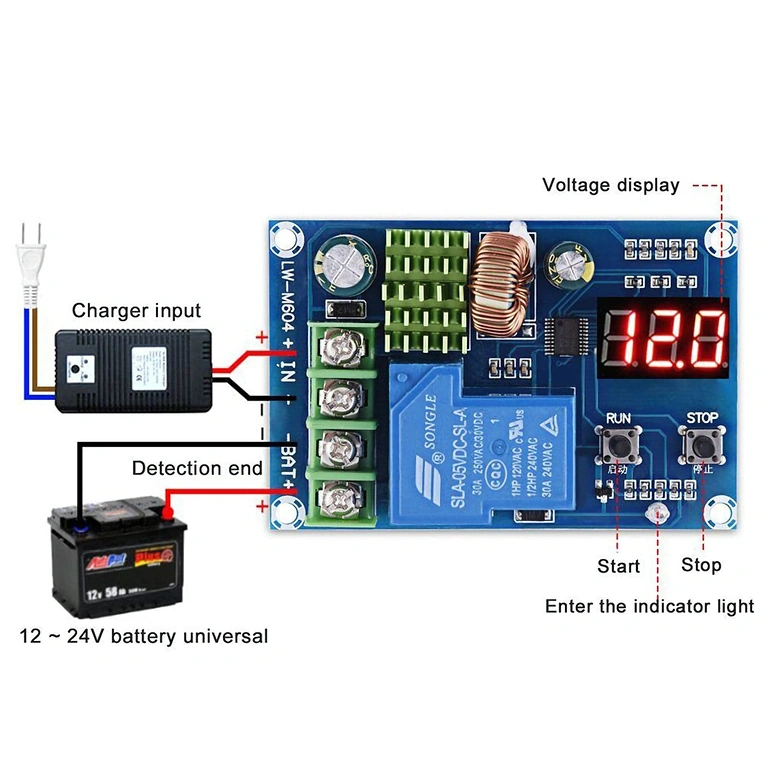

Instrucțiuni de Programare și Utilizare
- Conectați bateria la bornele modulului, respectând polaritatea (+ și –).
- Conectați panoul solar sau sursa de încărcare la intrarea corespunzătoare.
- Conectați consumatorii la ieșire (după baterie).
- Pentru a seta tensiunea de pornire a încărcării: mențineți apăsat butonul START timp de 3 secunde, apoi folosiți același buton pentru a regla valoarea dorită.
- Pentru a seta tensiunea de oprire a încărcării: mențineți apăsat butonul STOP timp de 3 secunde, apoi reglați valoarea.
- Pentru resetare la valorile din fabrică: apăsați simultan ambele butoane (START + STOP) până apare „888
