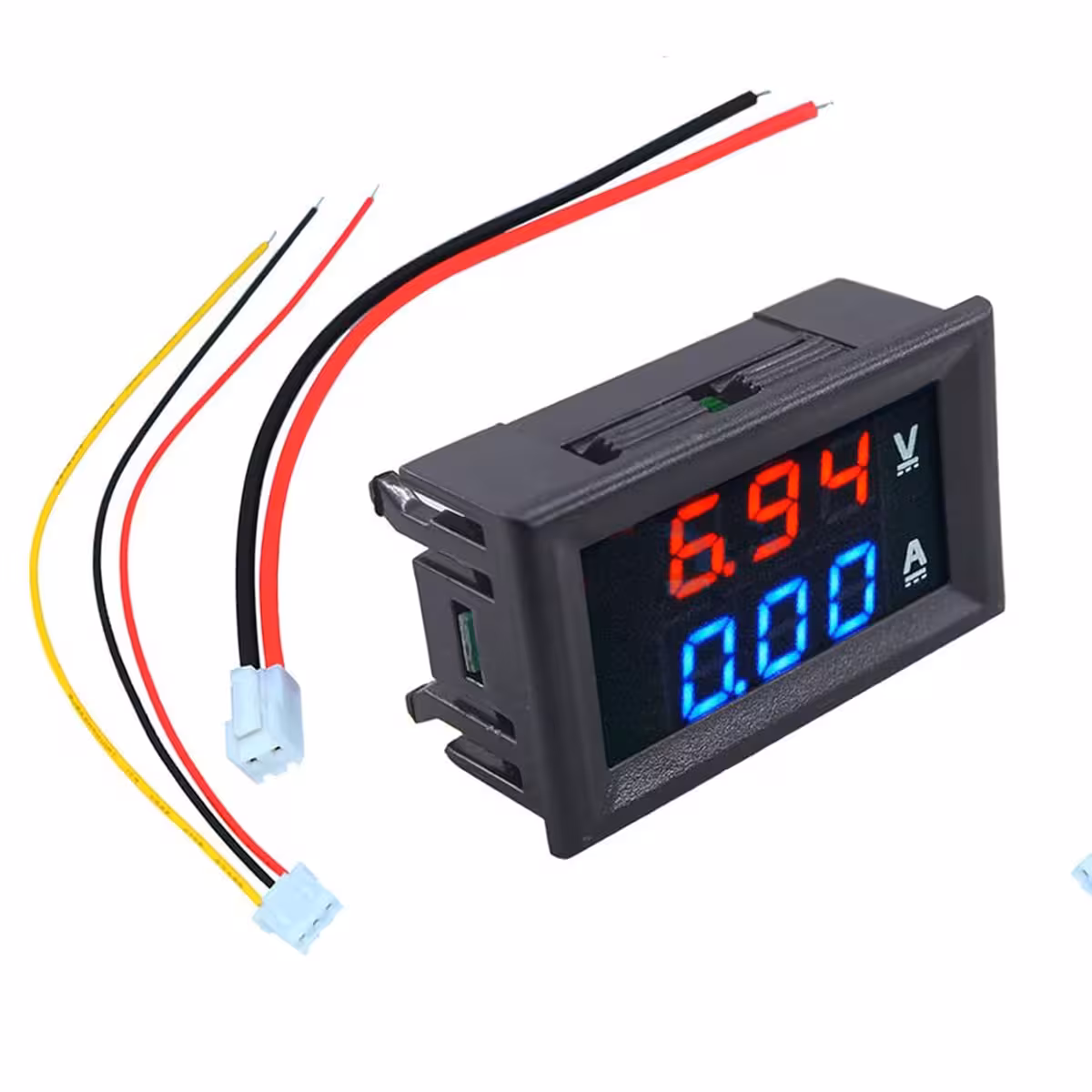

Voltampermetru Digital de Panou 0–100V 0–10A – Monitorizare Precisă cu Afișaj LED Dual

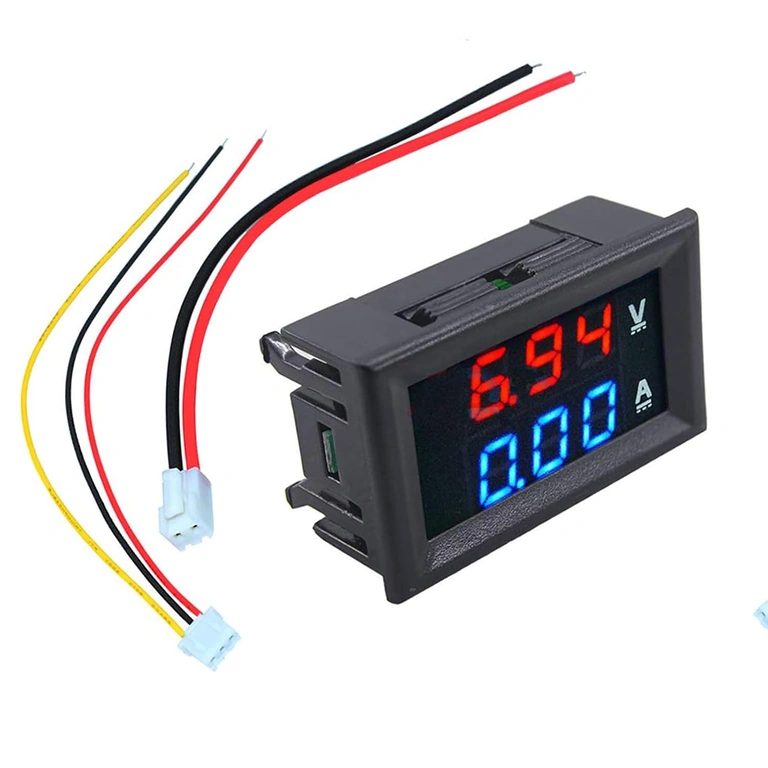

Acest voltampermetru digital de panou combină un voltmetru DC 0–100V și un ampermetru DC 0–10A într-un modul compact, perfect pentru montaj în panouri, carcase de proiecte sau echipamente electronice. Afișajul LED dual roșu-albastru asigură lizibilitate excelentă în orice condiții de iluminare, oferind citiri în timp real atât pentru tensiune, cât și pentru curent.
Notă: Dispozitivul necesită o tensiune de alimentare separată sau comună de DC 4–30V. Pentru măsurarea tensiunilor peste 30V, se utilizează Schema 2 cu alimentare separată a modulului.
De ce să alegi acest model? (Avantaje cheie):
- Afișaj LED dual vizibil – cifre de 0.28″ în roșu (tensiune) și albastru (curent), clare chiar și în lumină slabă
- Gamă largă de măsurare – acoperă DC 0–100V și DC 0–10A, potrivit pentru majoritatea proiectelor electronice
- Acuratețe ridicată ±1% – rezoluție de 0.1V la tensiune și 0.01A la curent pentru citiri precise
- Două scheme de conectare – alimentare comună sau separată, flexibilitate maximă de integrare
- Consum propriu redus – ≤20 mA, nu influențează semnificativ circuitul monitorizat
- Instalare rapidă – decupaj standard 46×27 mm, cabluri de 15 cm incluse, montaj în câteva minute
Detalii și Performanță

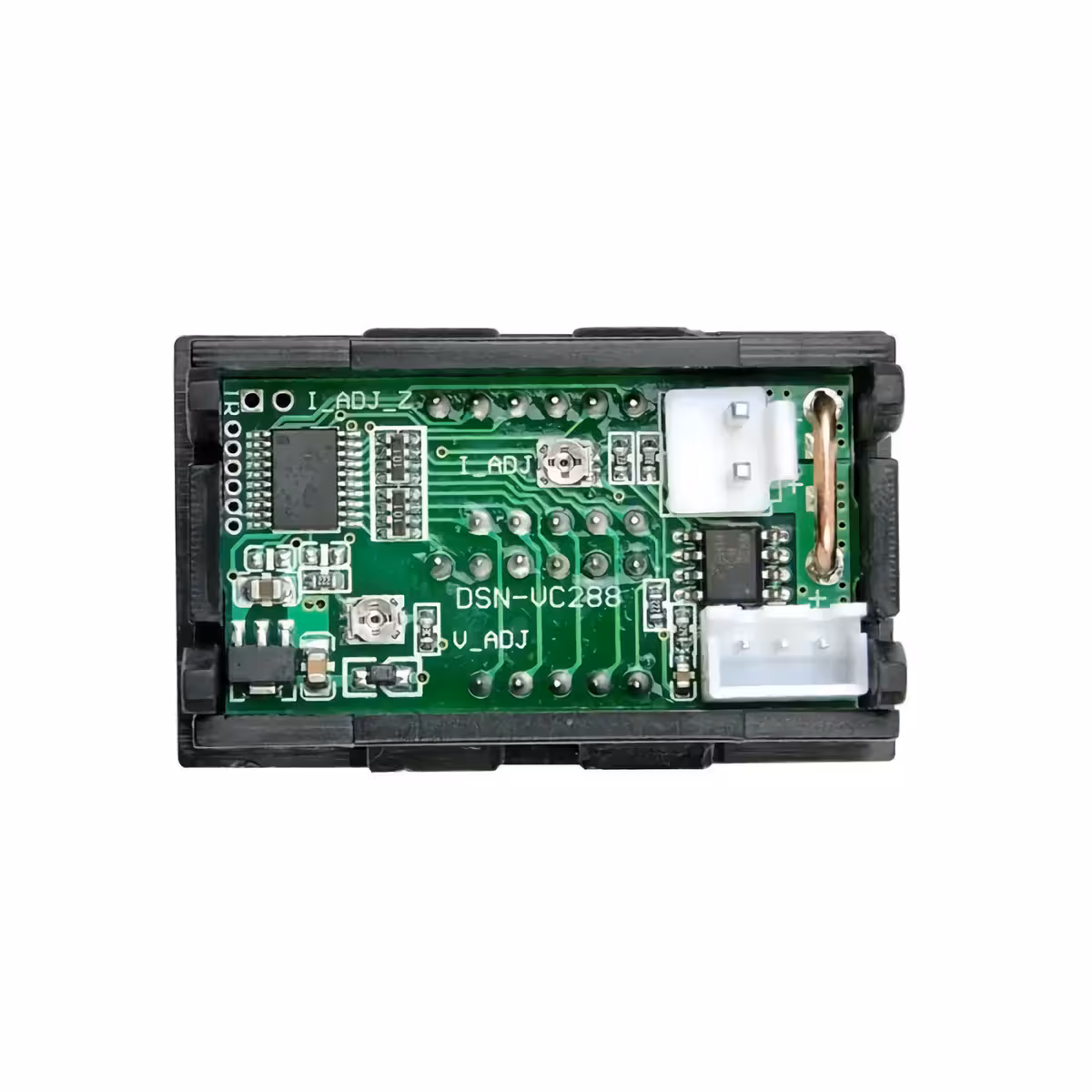

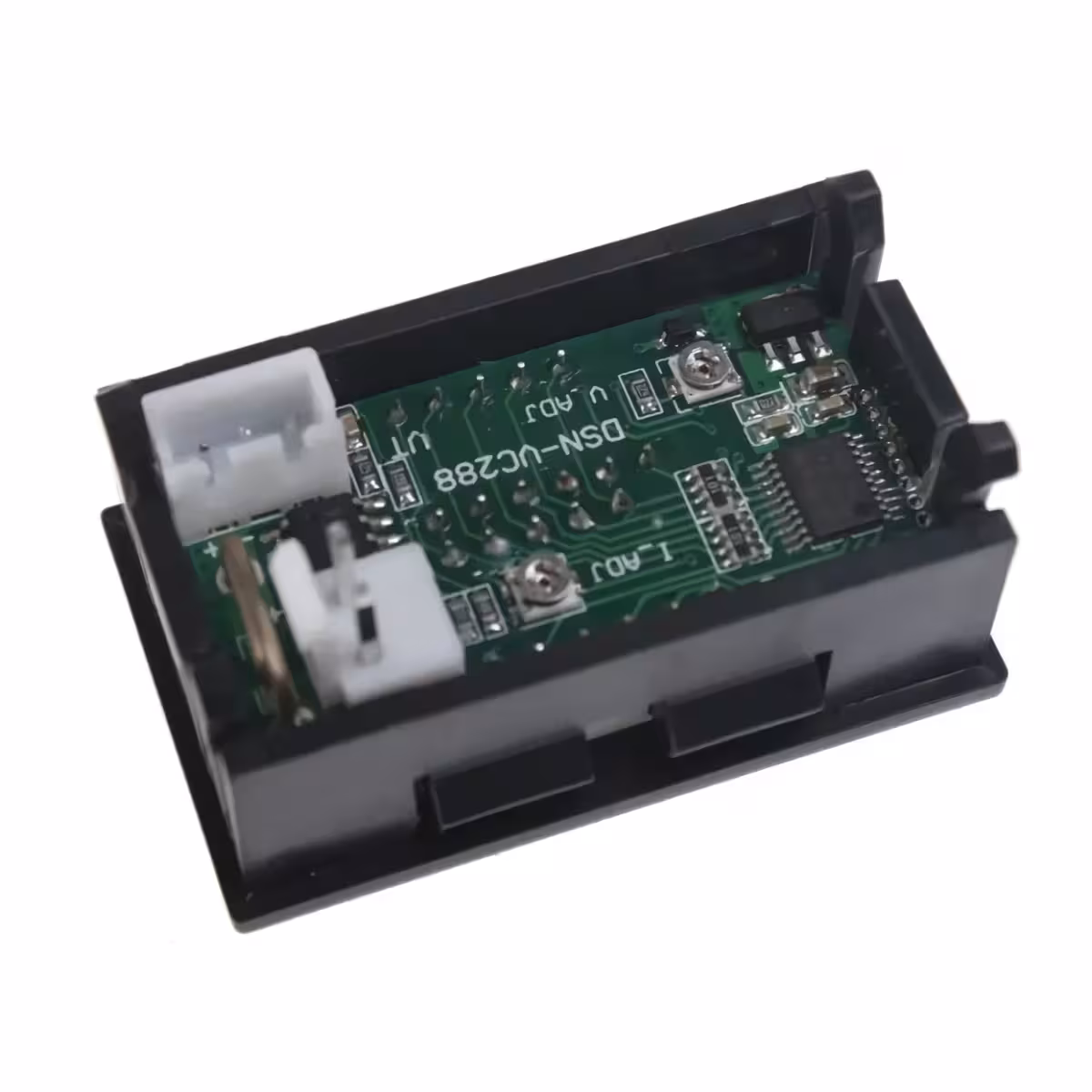

Modulul este construit în jurul unui microcontroler dedicat de măsurare care asigură o rată de refresh de 300 ms, suficient de rapidă pentru monitorizarea în timp real a parametrilor electrici. Tensiunea de alimentare DC 4–30V permite utilizarea cu surse uzuale de laborator sau baterii. Plaja de temperatură de operare –10°C până la +65°C îl face potrivit atât pentru utilizare interioară, cât și în medii tehnice variate. Cablajul intern este optimizat pentru consum propriu minim (≤20 mA), astfel încât prezența instrumentului nu distorsionează măsurătorile în circuitele sensibile.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune măsurabilă | DC 0–100V |
| Curent măsurabil | DC 0–10A |
| Tensiune de alimentare | DC 4–30V |
| Consum propriu | ≤ 20 mA |
| Acuratețe | ±1% (±1 cifră) |
| Rezoluție tensiune | 0.1V |
| Rezoluție curent | 0.01A |
| Rată de refresh | 300 ms |
| Afișaj | LED dual 0.28″ – roșu (V) / albastru (A) |
| Temperatură de operare | –10°C până la +65°C |

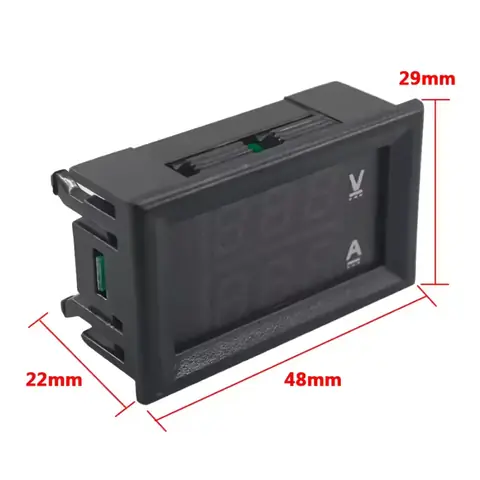

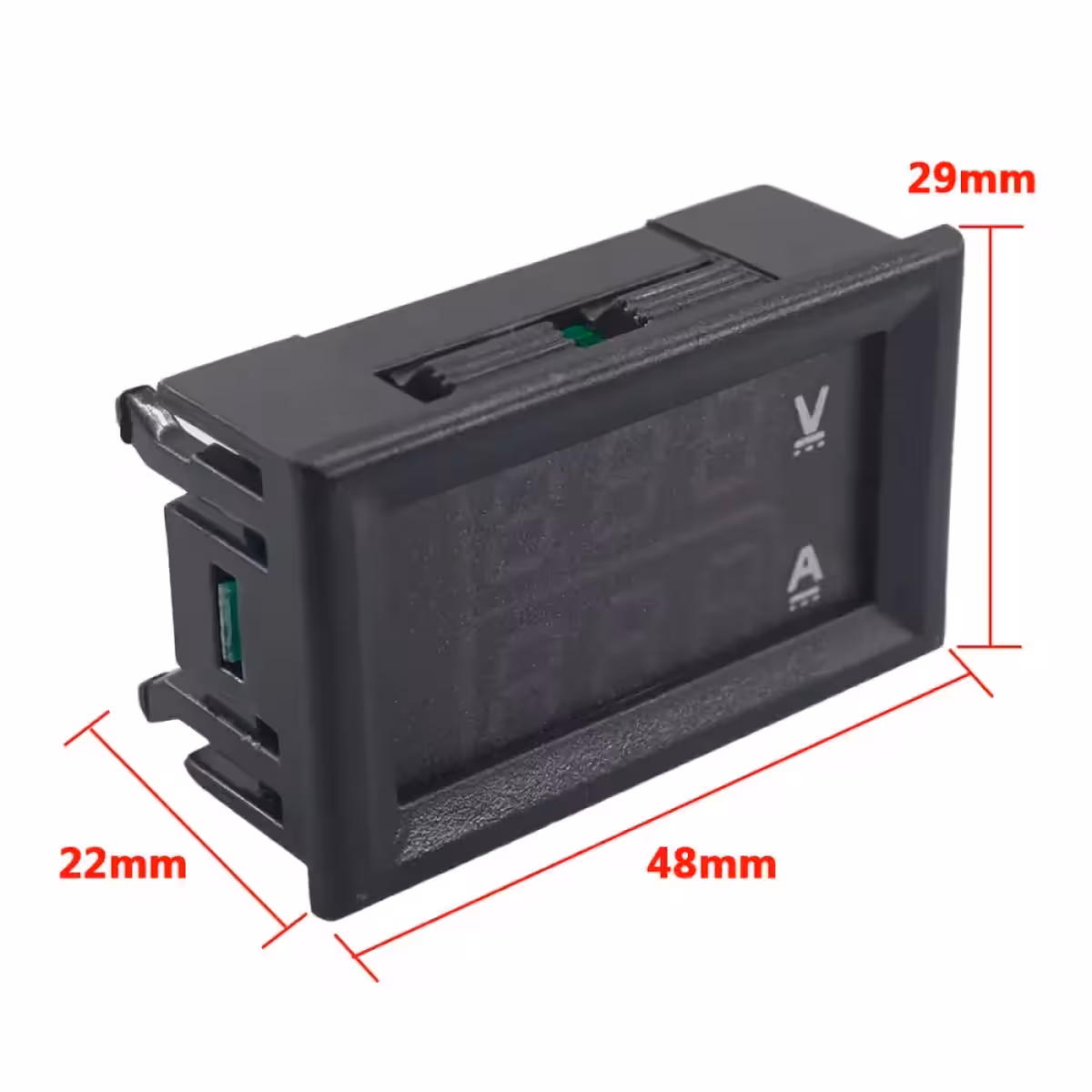

| Dimensiuni modul | 48 × 29 × 26 mm |
| Dimensiune decupaj panou | 46 × 27 mm |
| Lungime cabluri | 15 cm |

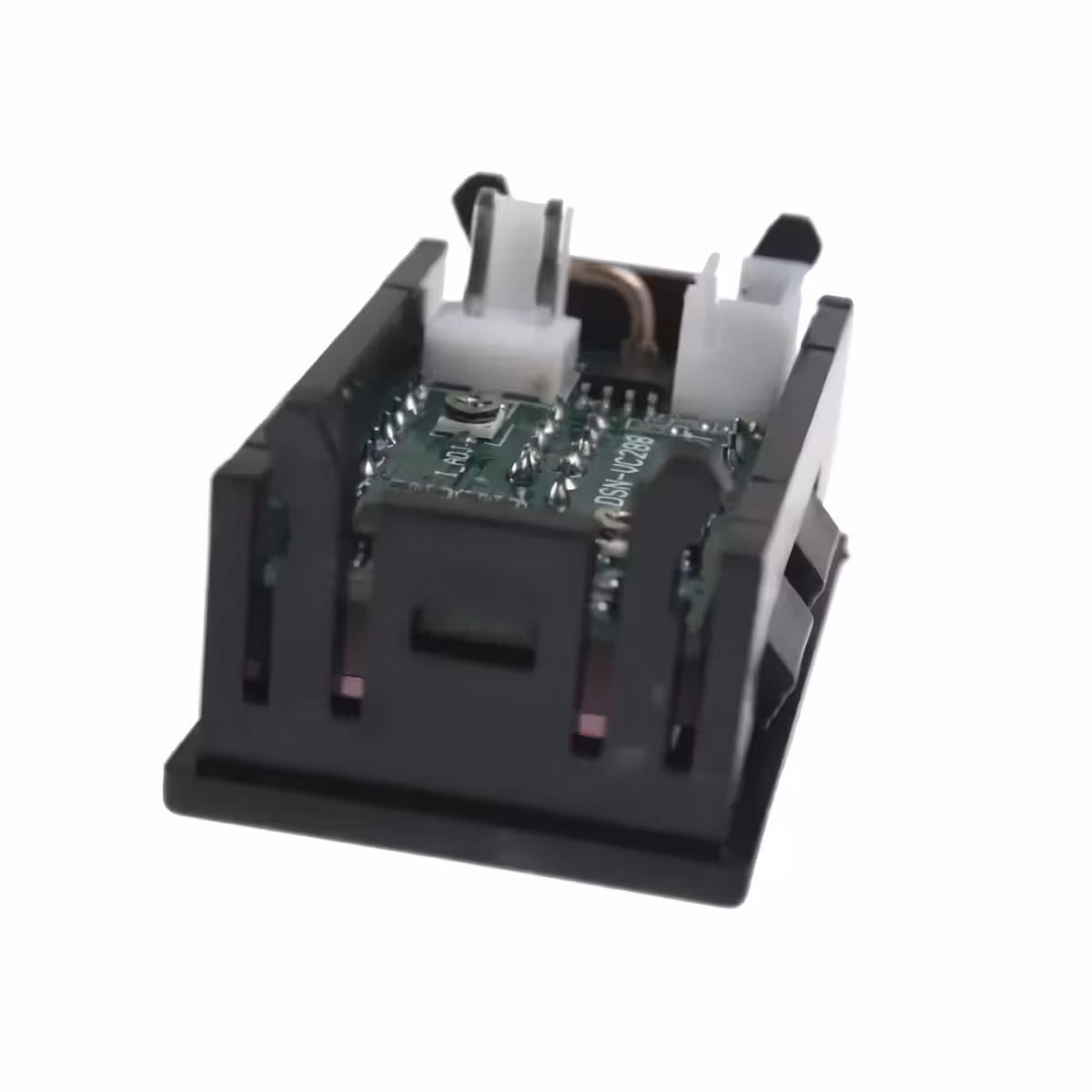

Instrucțiuni de Conectare și Utilizare

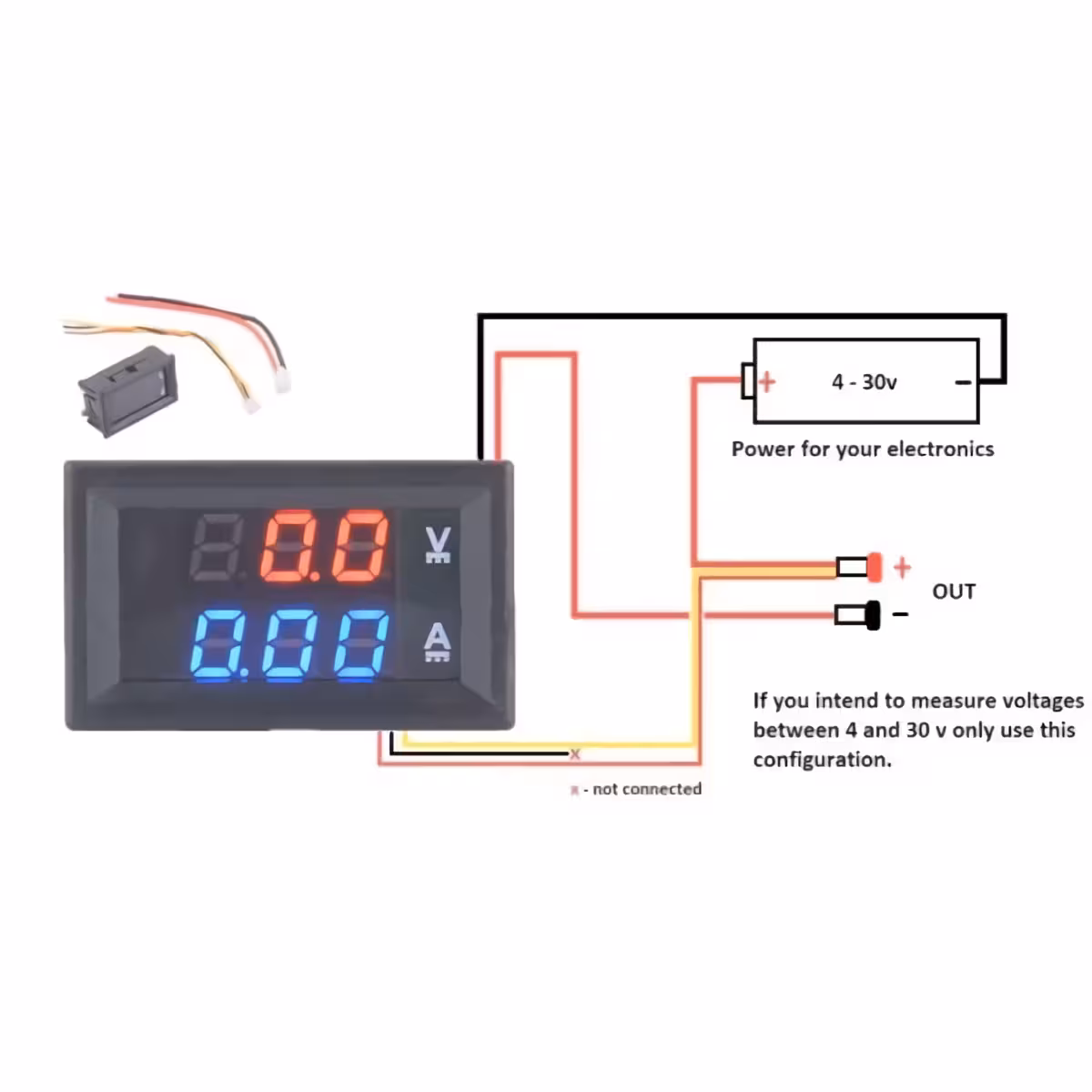

- Schema 1 – Alimentare comună: conectați sursa DC 4–30V atât la intrarea de alimentare a modulului, cât și la consumator; firele de măsurare a tensiunii se conectează în paralel cu consumatorul, iar shunt-ul ampermetrului în serie.

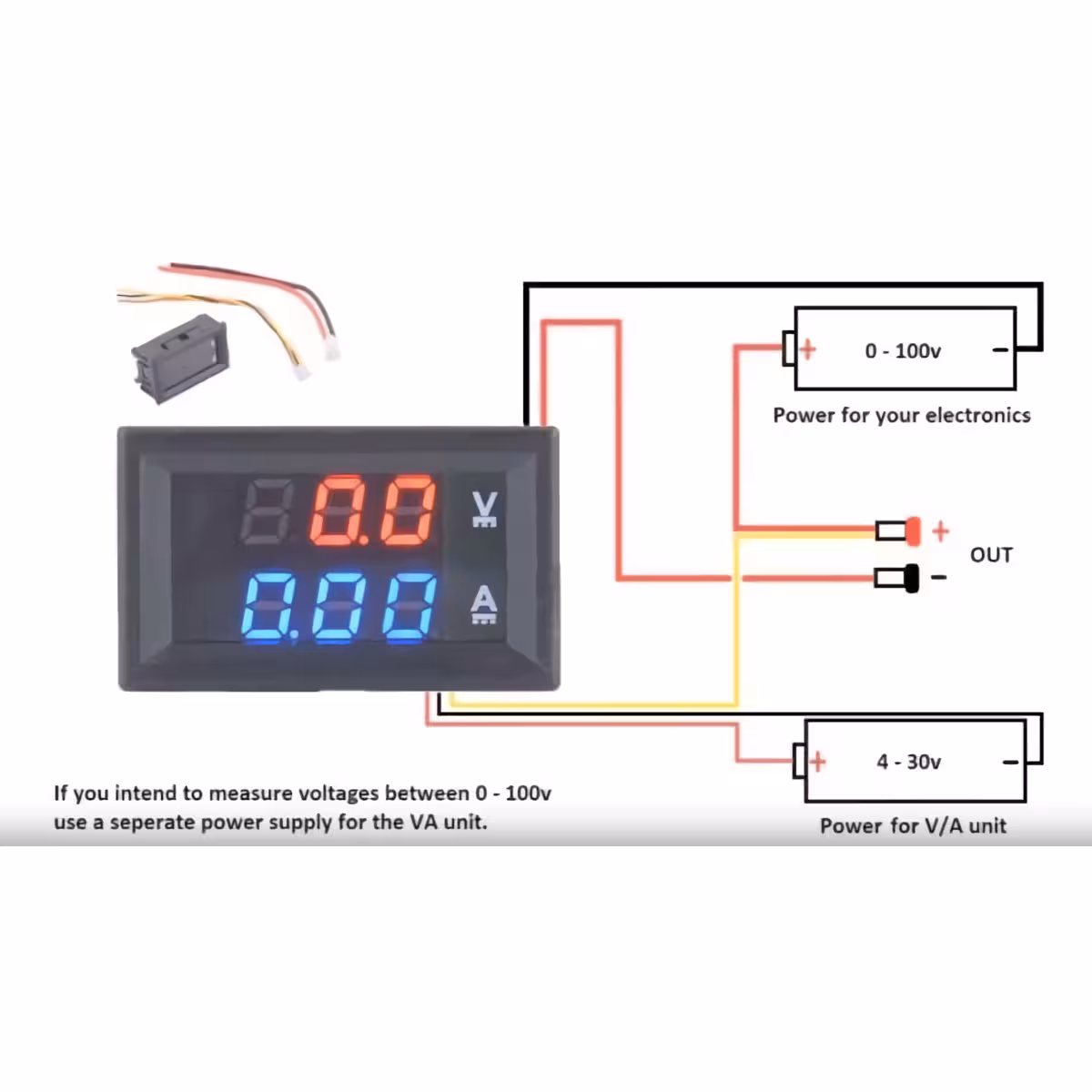

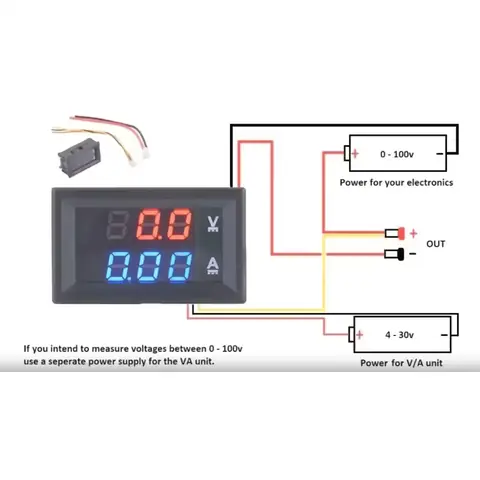

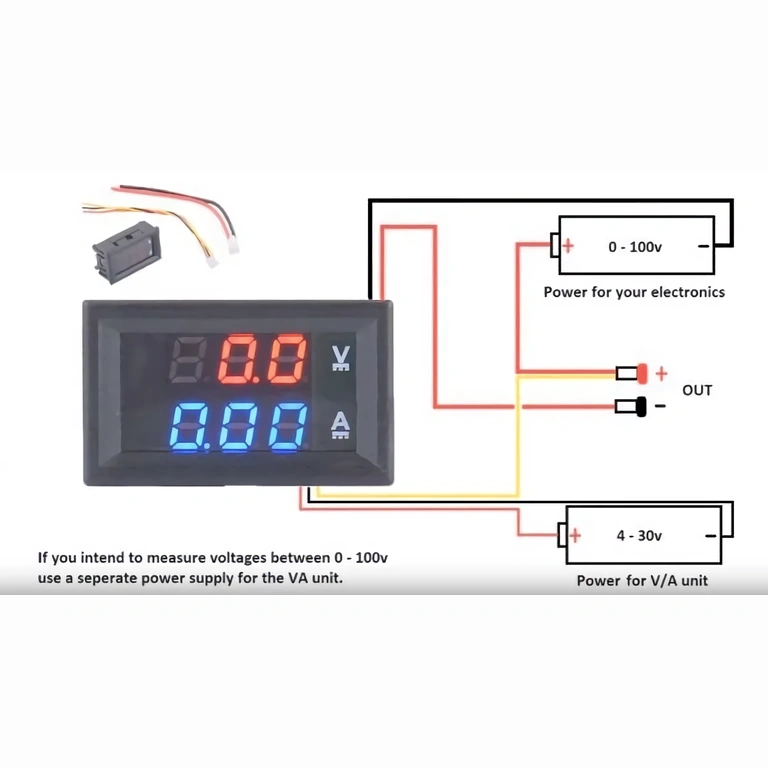

- Schema 2 – Alimentare separată: utilizați o sursă dedicată DC 4–30V exclusiv pentru alimentarea modulului; circuitul principal poate fi alimentat independent cu tensiuni de până la 100V, ideal pentru surse reglabile de laborator.

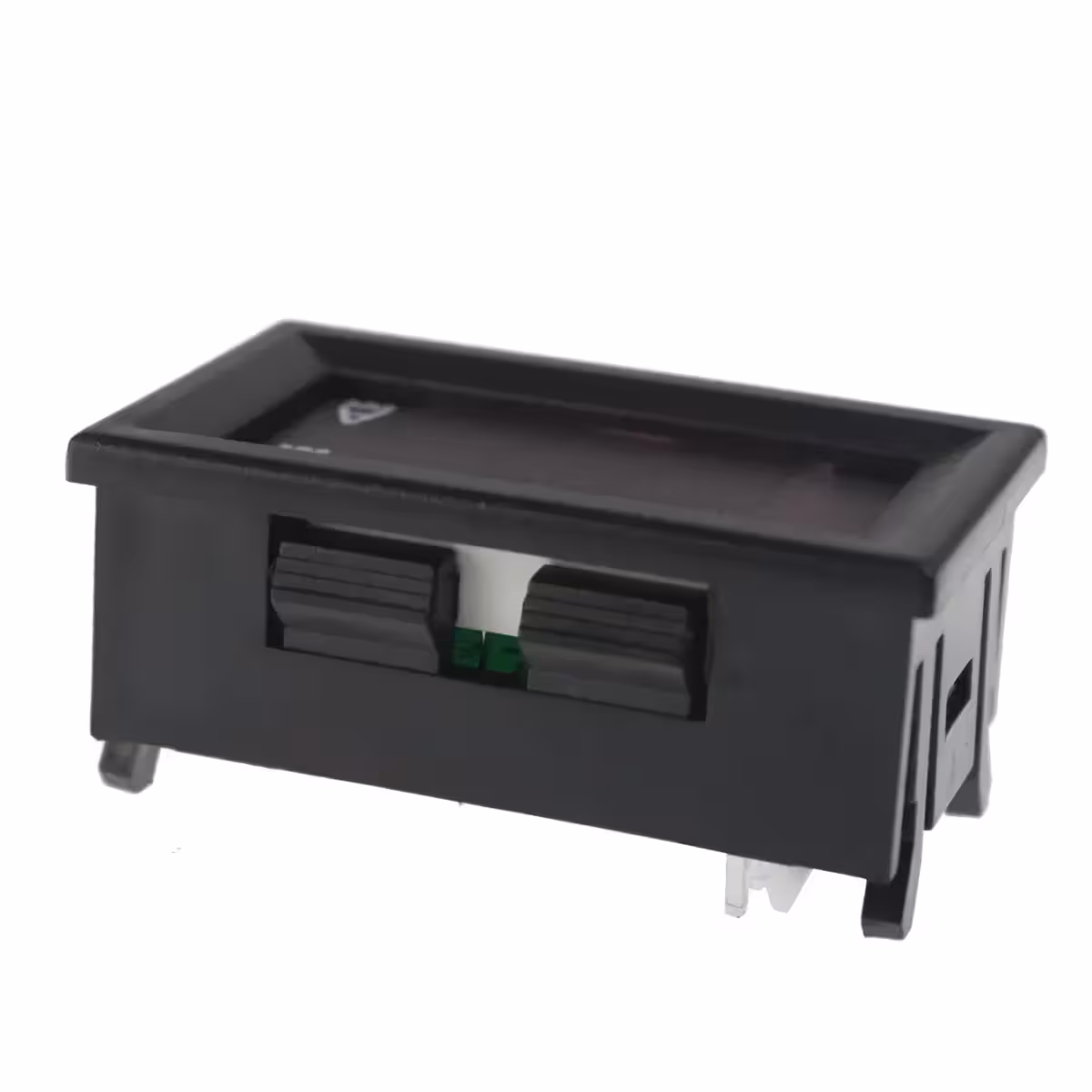

- Efectuați decupajul de 46 × 27 mm în panoul carcasei și introduceți modulul din față.

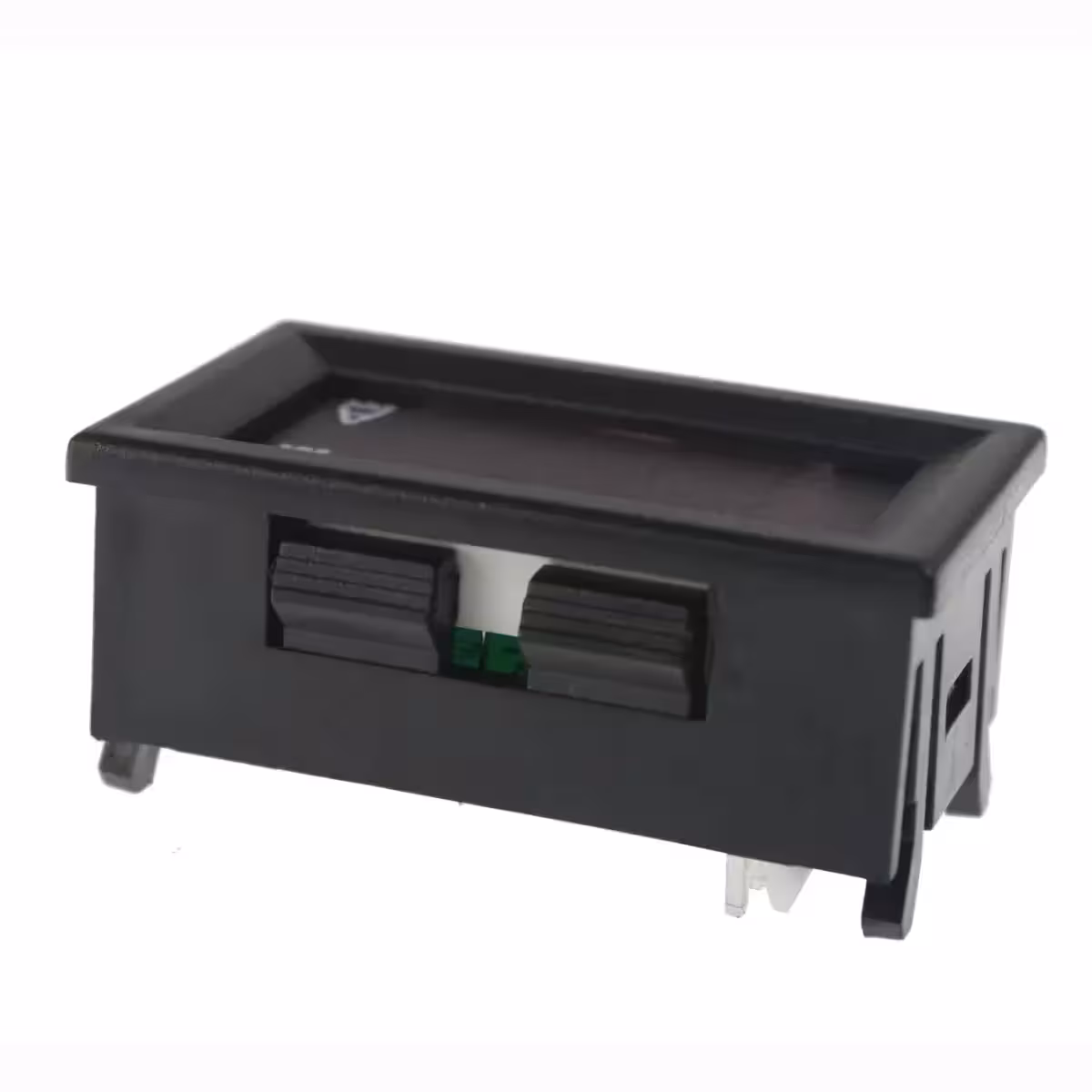

- Fixați modulul cu clemele de prindere laterale incluse și conectați cablurile conform schemei alese.
- Porniți alimentarea – afișajul se aprinde imediat și afișează valorile curente de tensiune și curent.
Conținut Pachet
- 1× Modul voltampermetru digital de panou 0–100V 0–10A
- Cabluri de conectare (lungime ~15 cm, preconectate la modul)
Întrebări Frecvente
Pot folosi acest voltampermetru pe sisteme solare de 12V sau 24V?
Da, modulul este perfect compatibil cu sisteme solare de 12V și 24V. Tensiunea de alimentare a modulului (4–30V) coincide cu tensiunile uzuale din astfel de instalații, iar gama de măsurare 0–100V și 0–10A acoperă parametrii tipici ai panourilor solare de mică și medie putere.
Este necesar un shunt extern pentru măsurarea curentului?
Nu. Modulul are integrat un shunt intern pentru curenți de până la 10A. Nu este necesară nicio componentă externă pentru funcționarea ampermetrului în intervalul specificat.
Pot măsura tensiuni mai mari de 30V dacă sursa mea de alimentare este limitată la 30V?
Da. Folosind Schema 2 (alimentare separată), alimentați modulul de la o sursă dedicată de 4–30V, iar circuitul de măsurat poate avea tensiuni de până la 100V, complet independent de alimentarea modulului.
Care este dimensiunea exactă a decupajului necesar pentru montaj?
Decupajul necesar în panoul carcasei este de 46 × 27 mm. Dimensiunea totală a modulului este 48 × 29 × 26 mm, astfel că marginile asigură fixarea fermă pe panou.
Funcționează pe curent alternativ (AC)?
Nu. Acest modul este proiectat exclusiv pentru măsurarea tensiunii și curentului de curent continuu (DC). Nu utilizați pe circuite AC.
