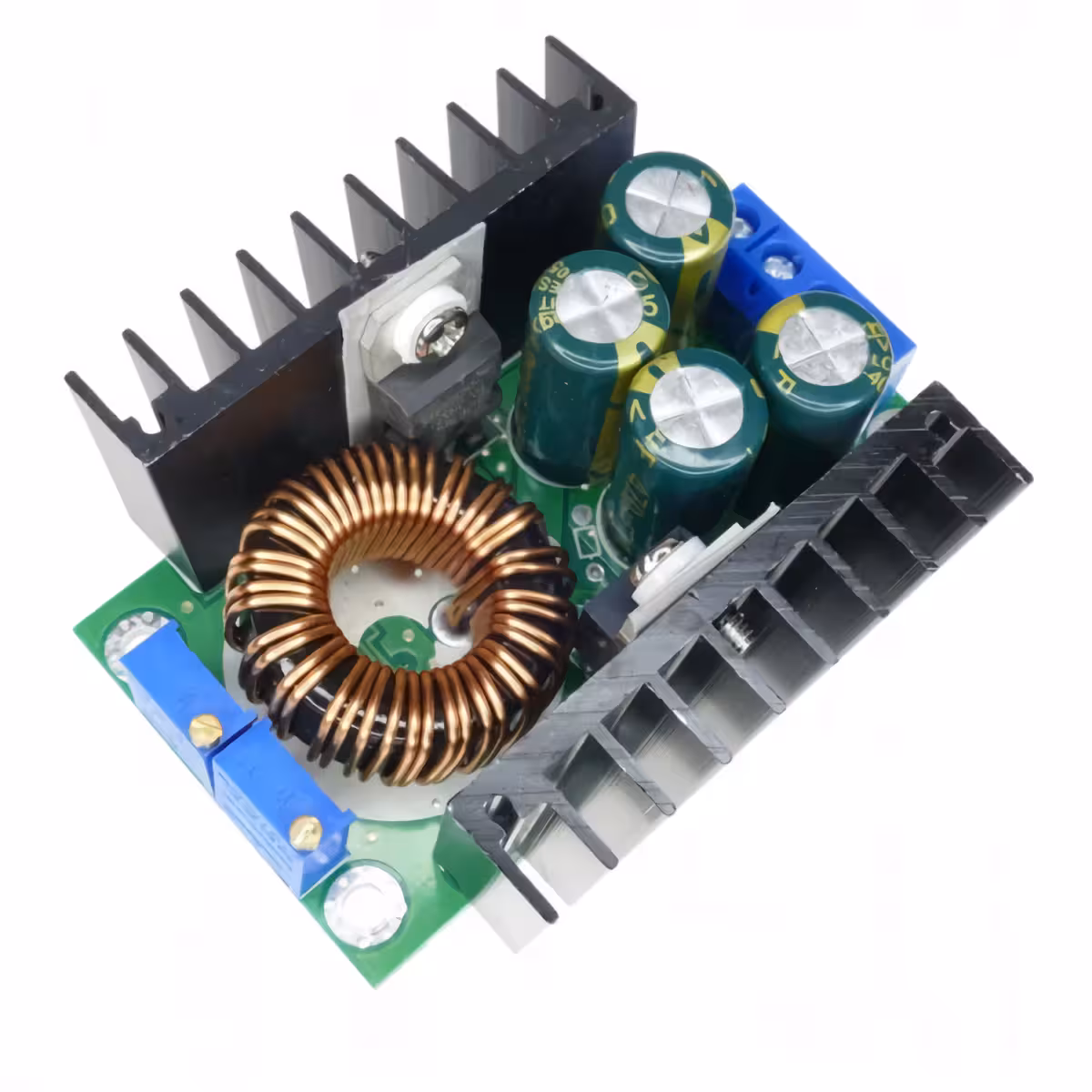

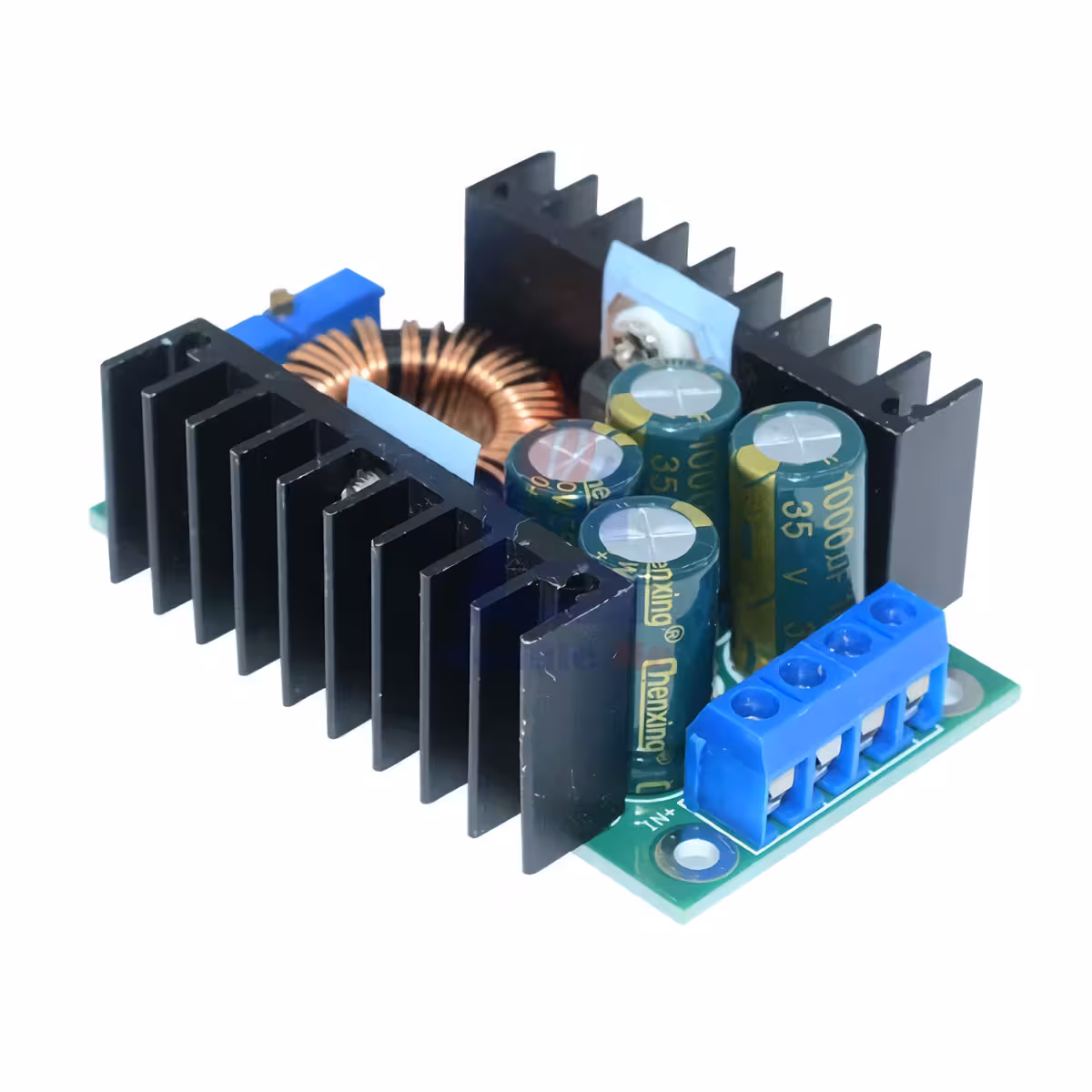

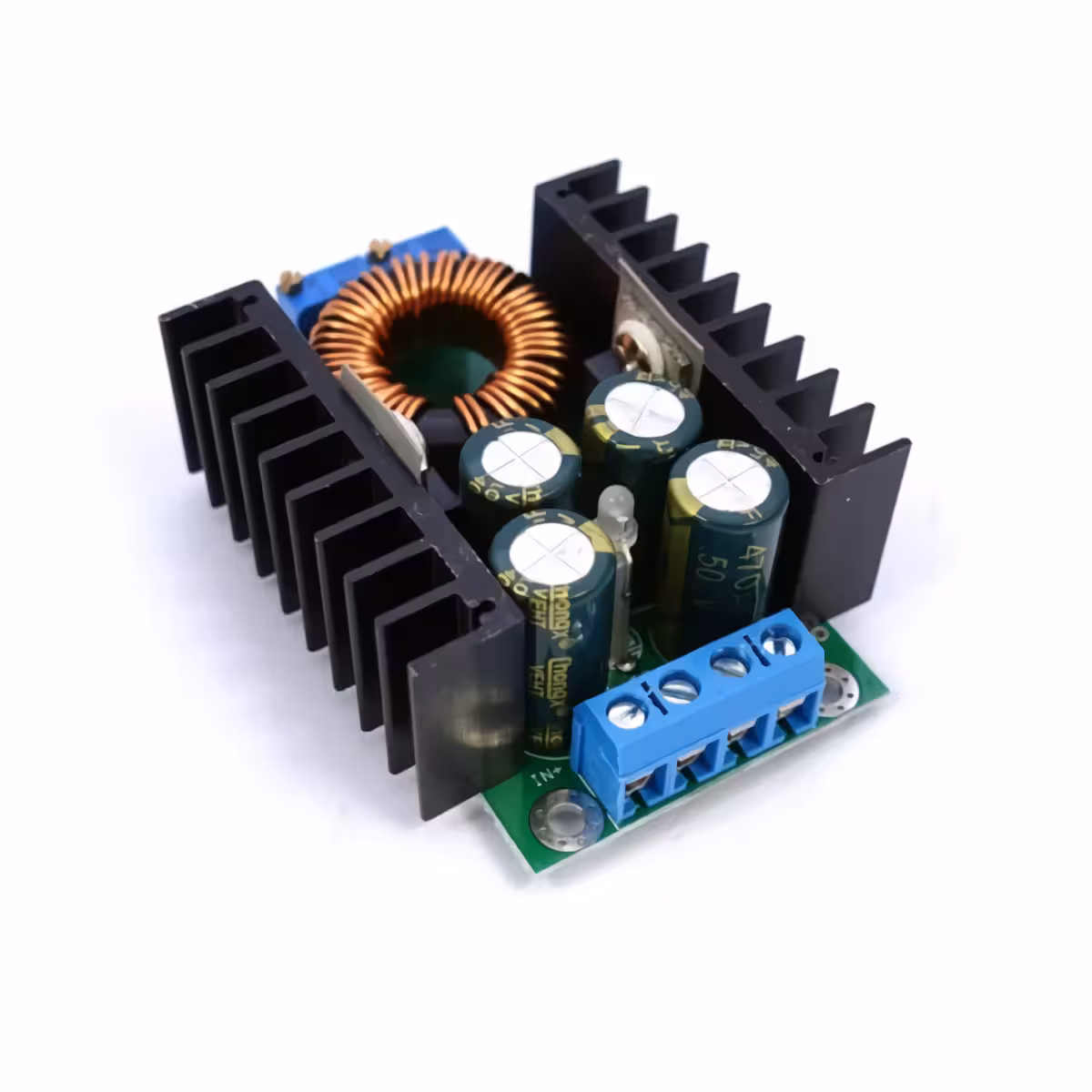

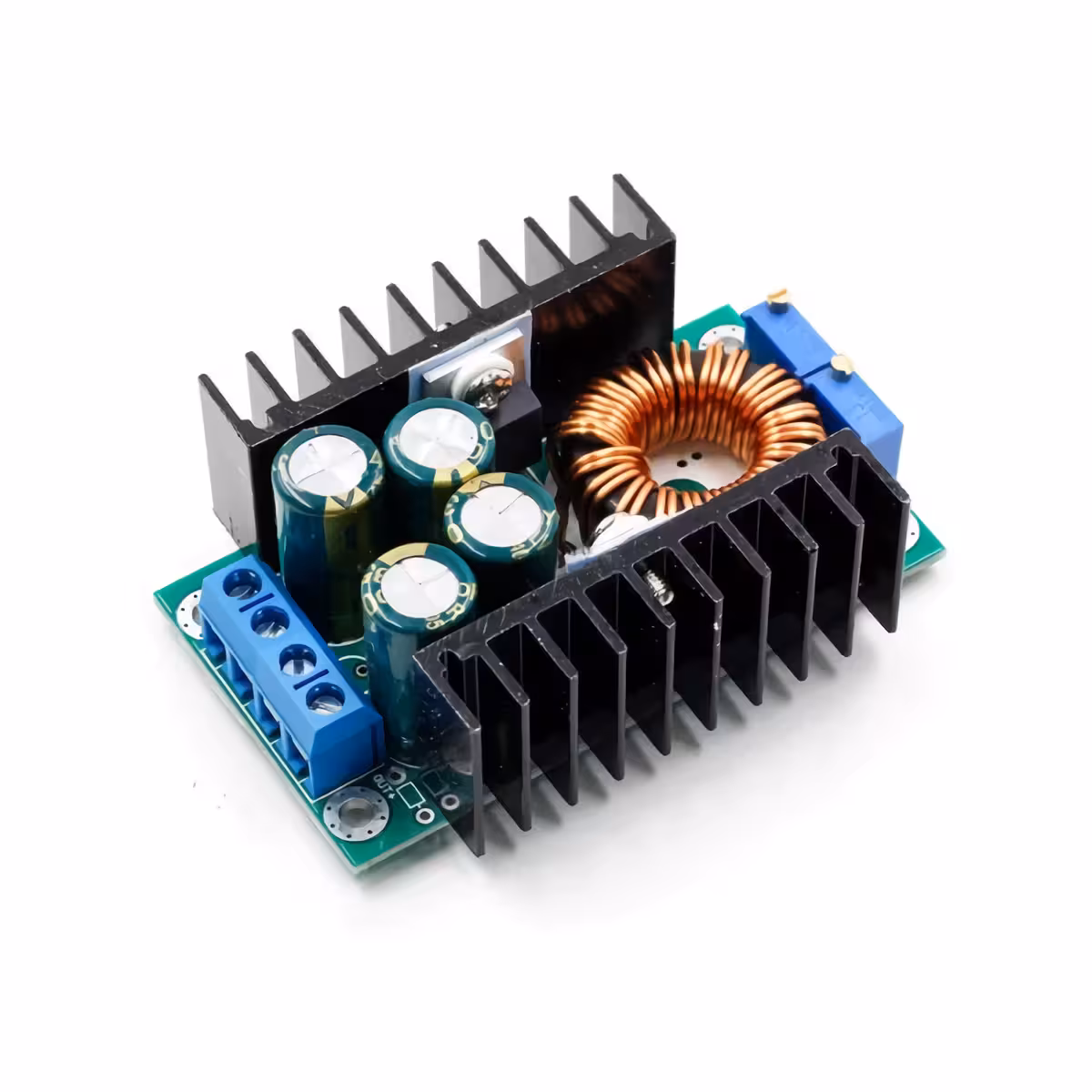

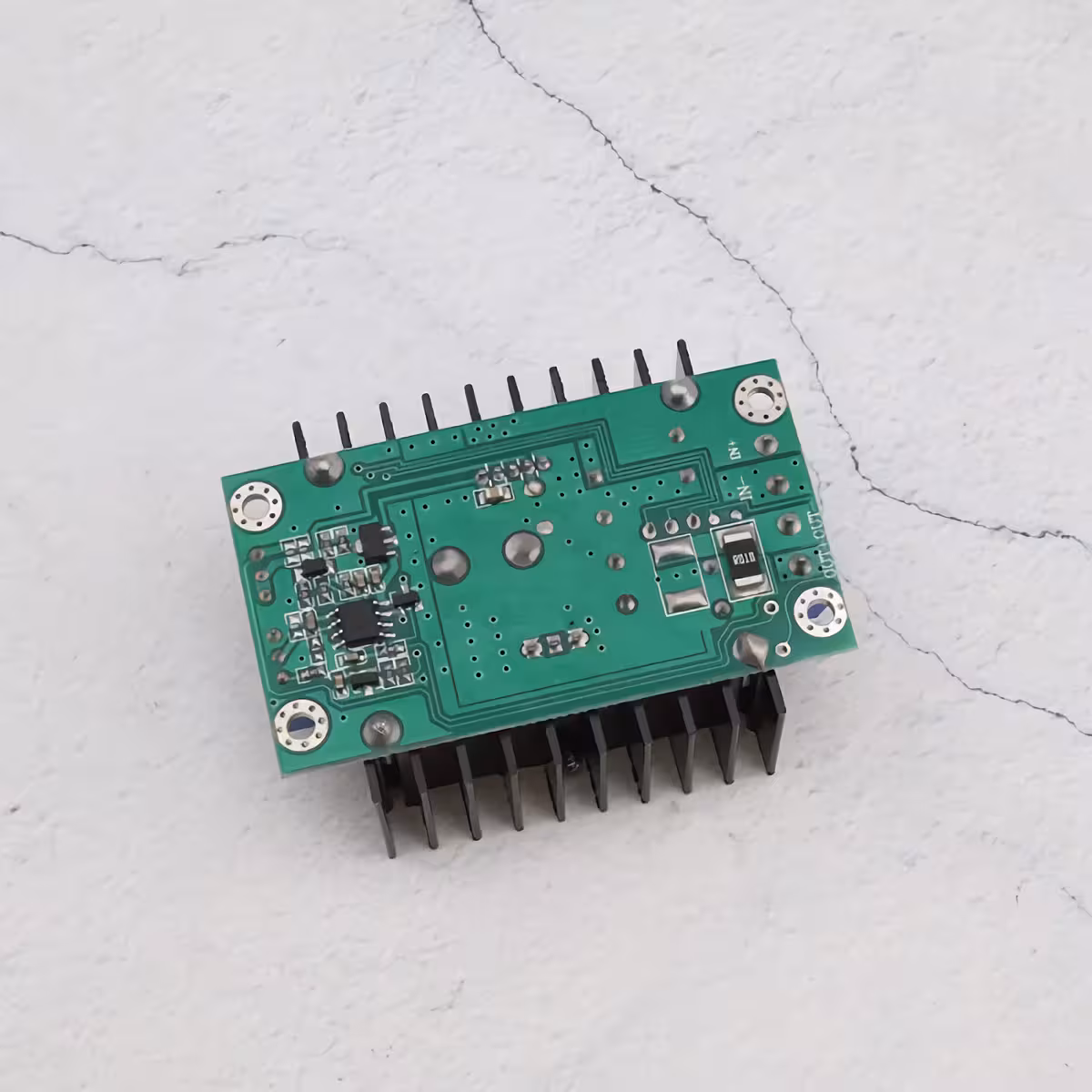

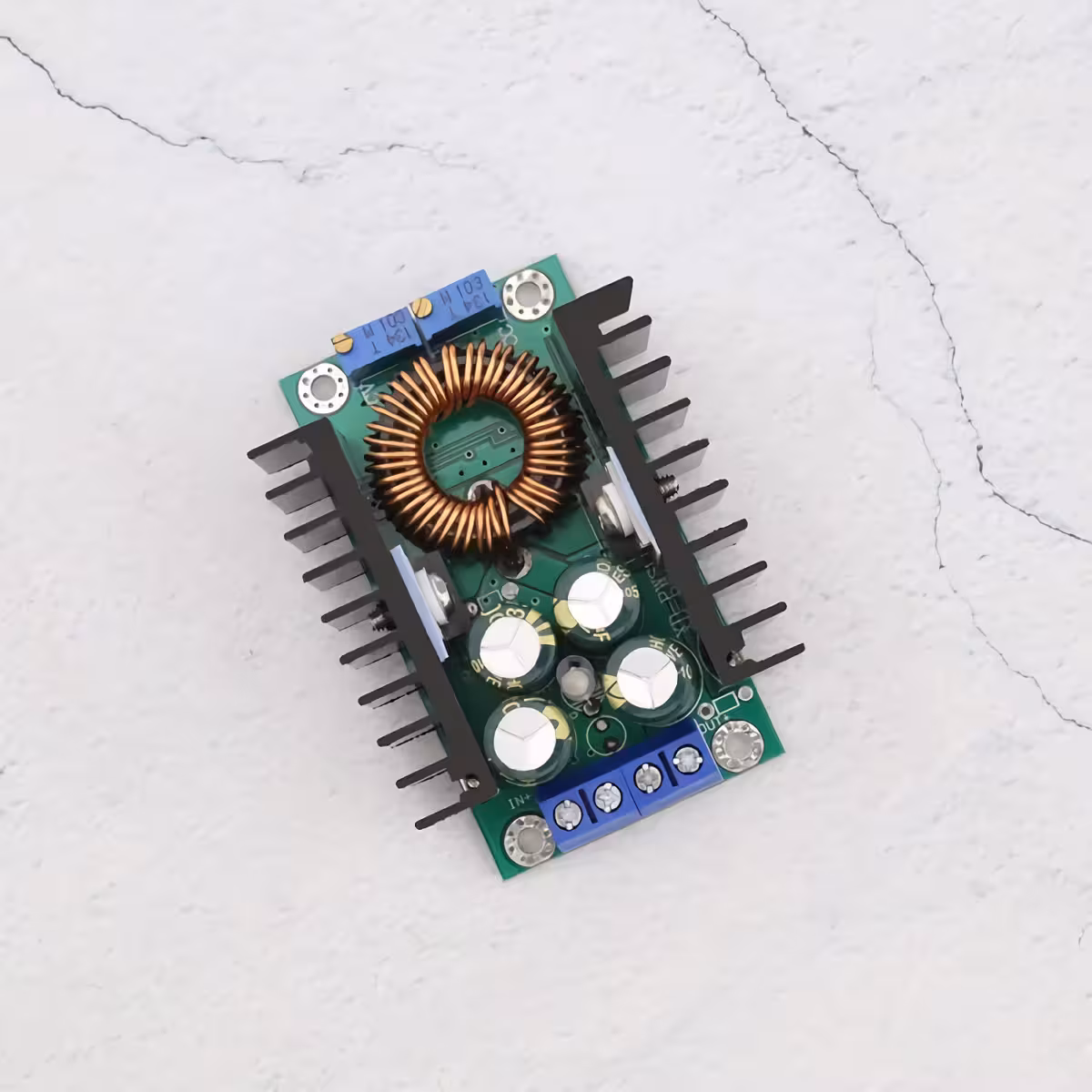

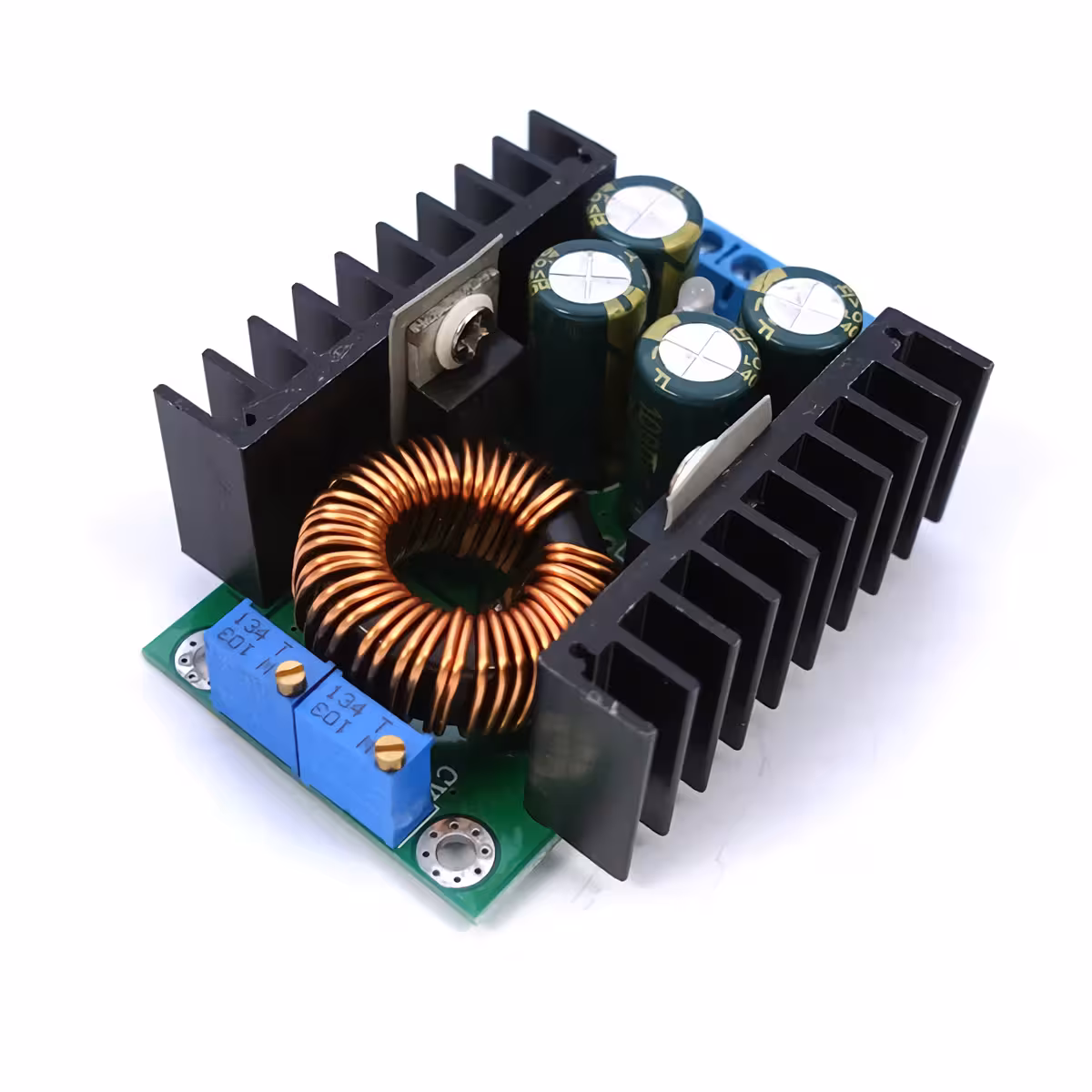

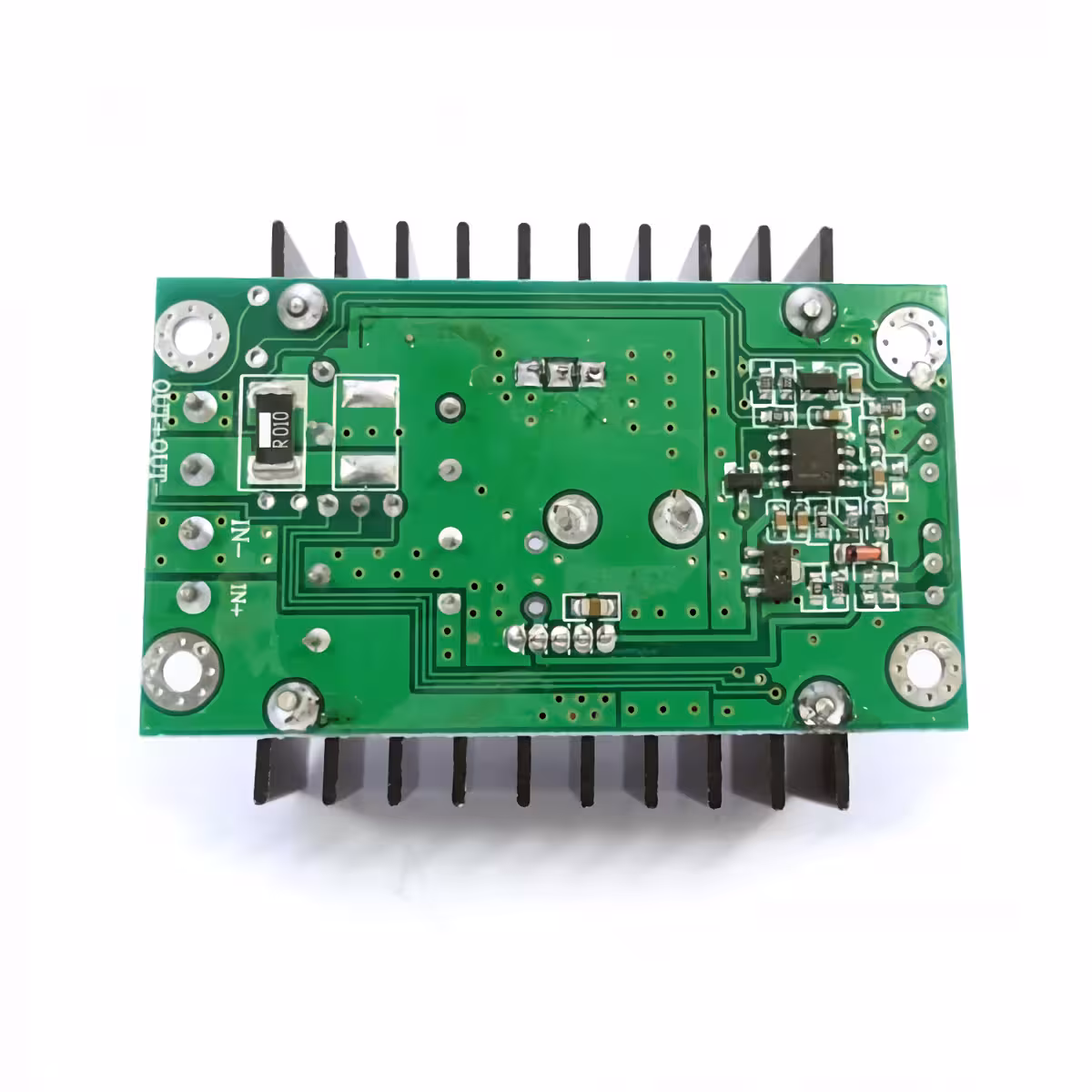

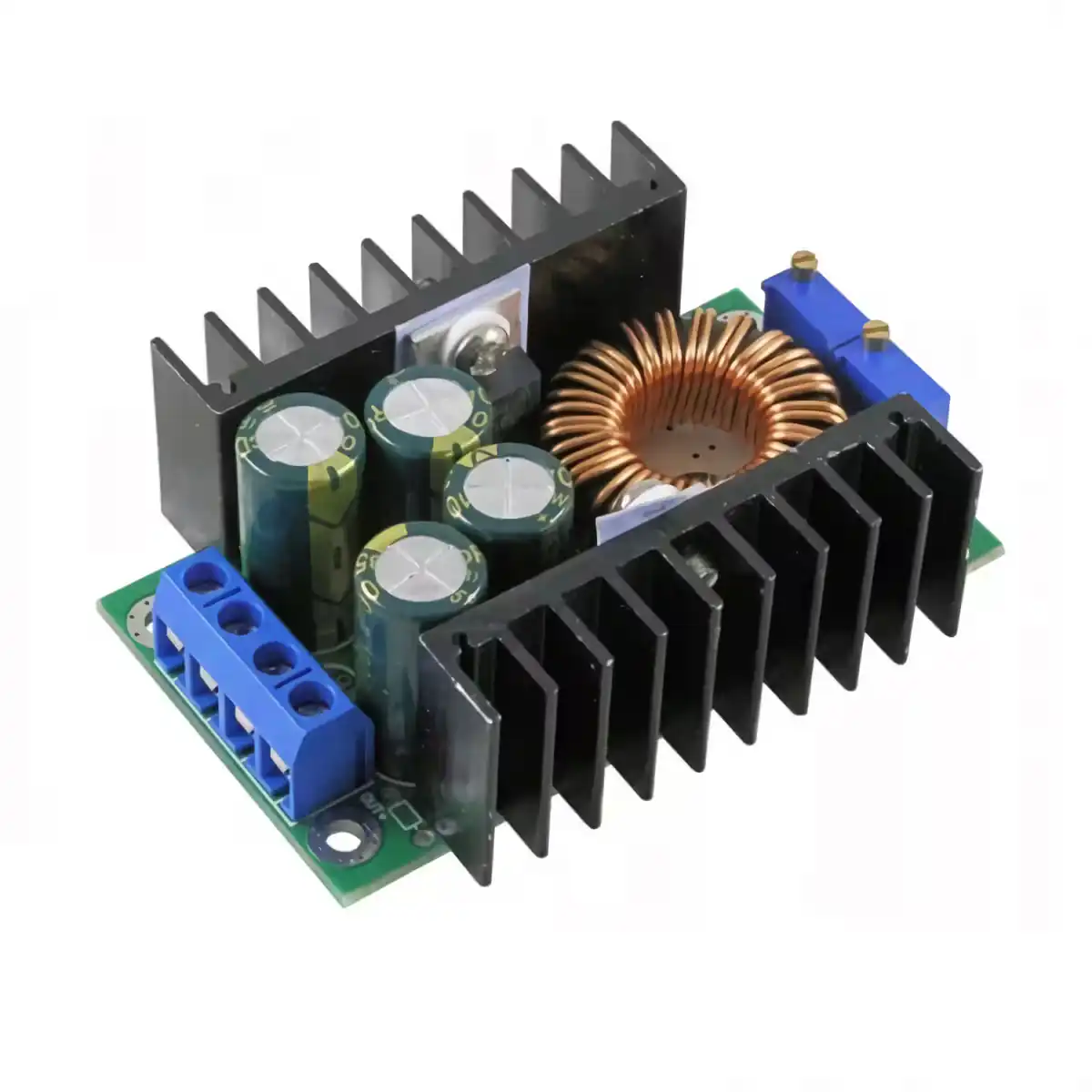

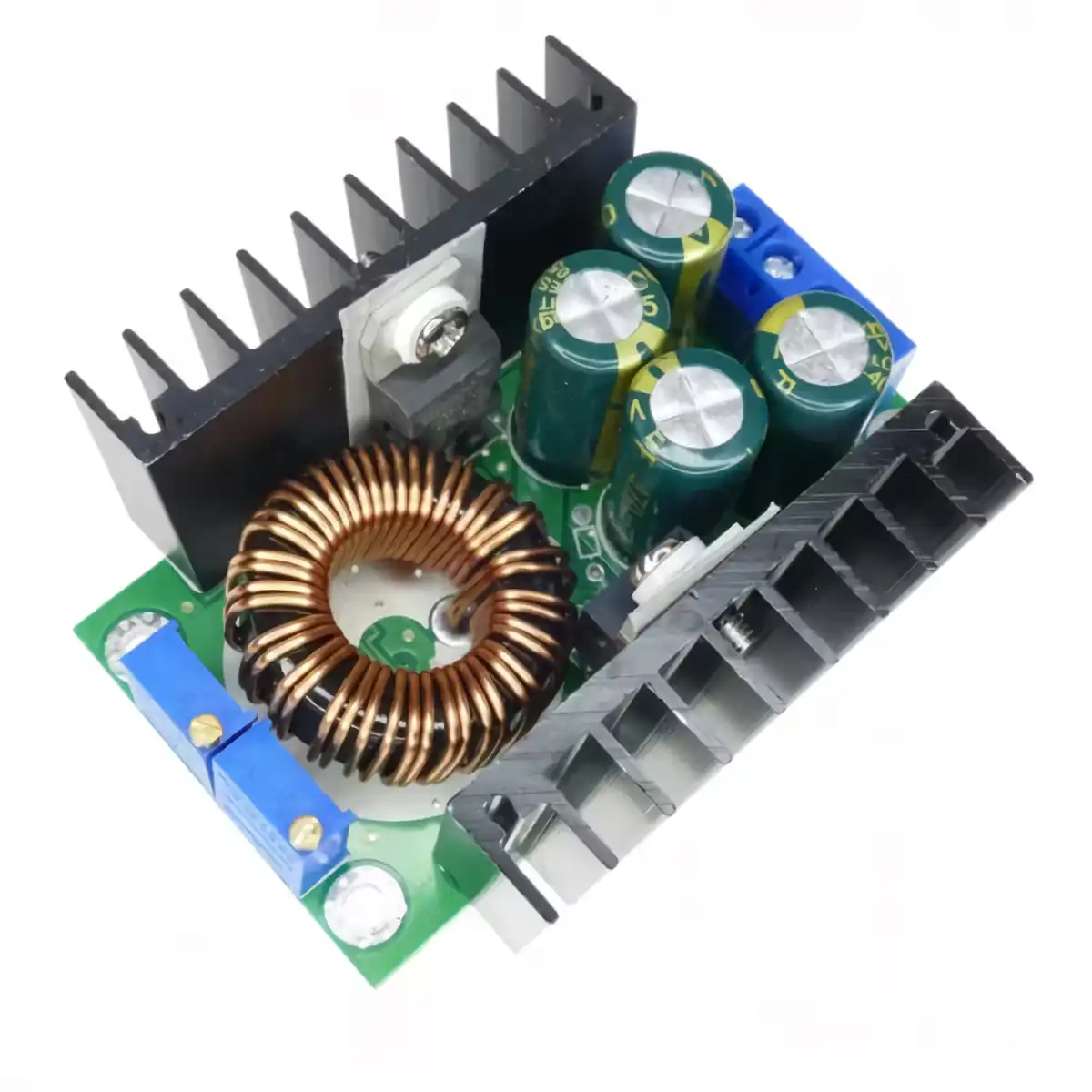

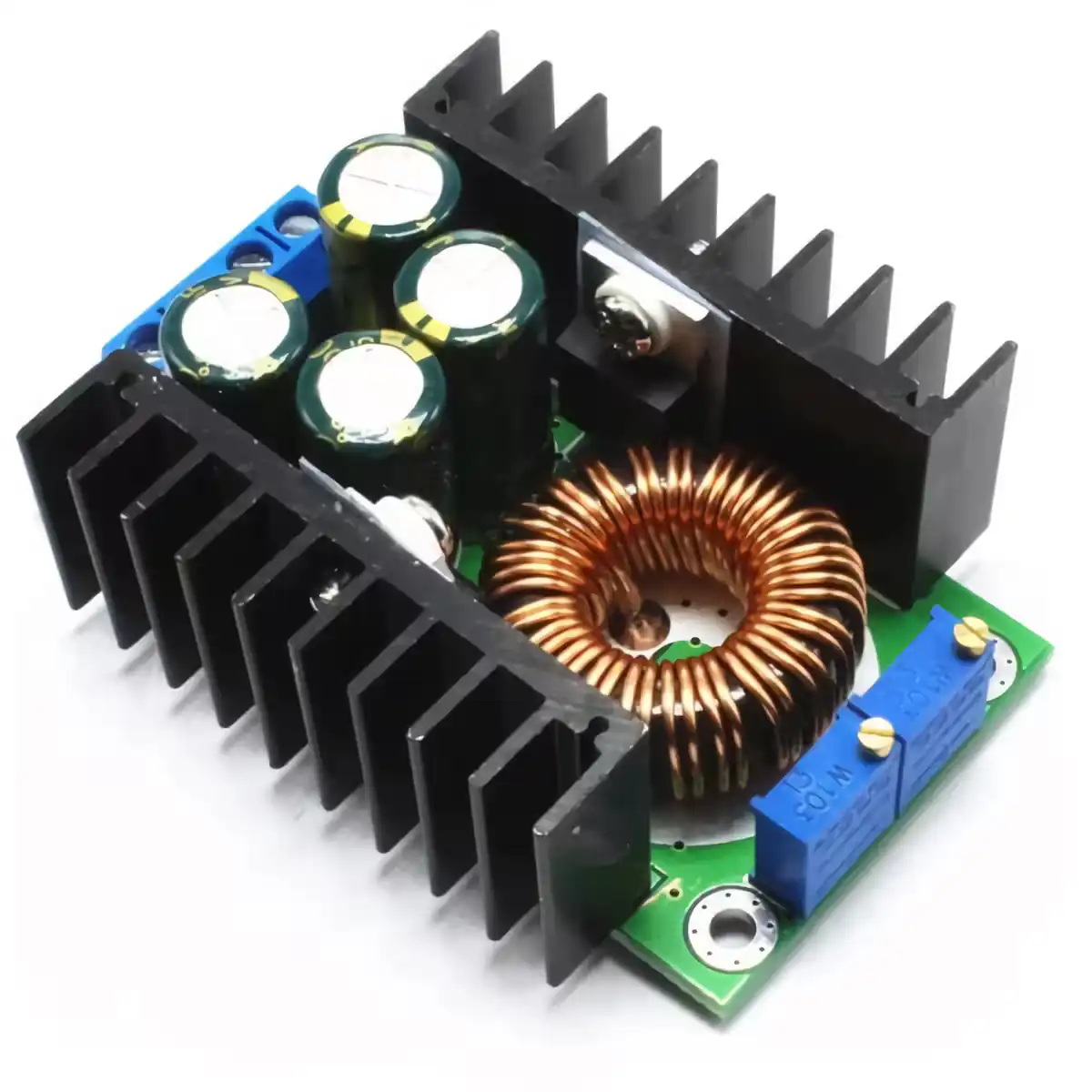

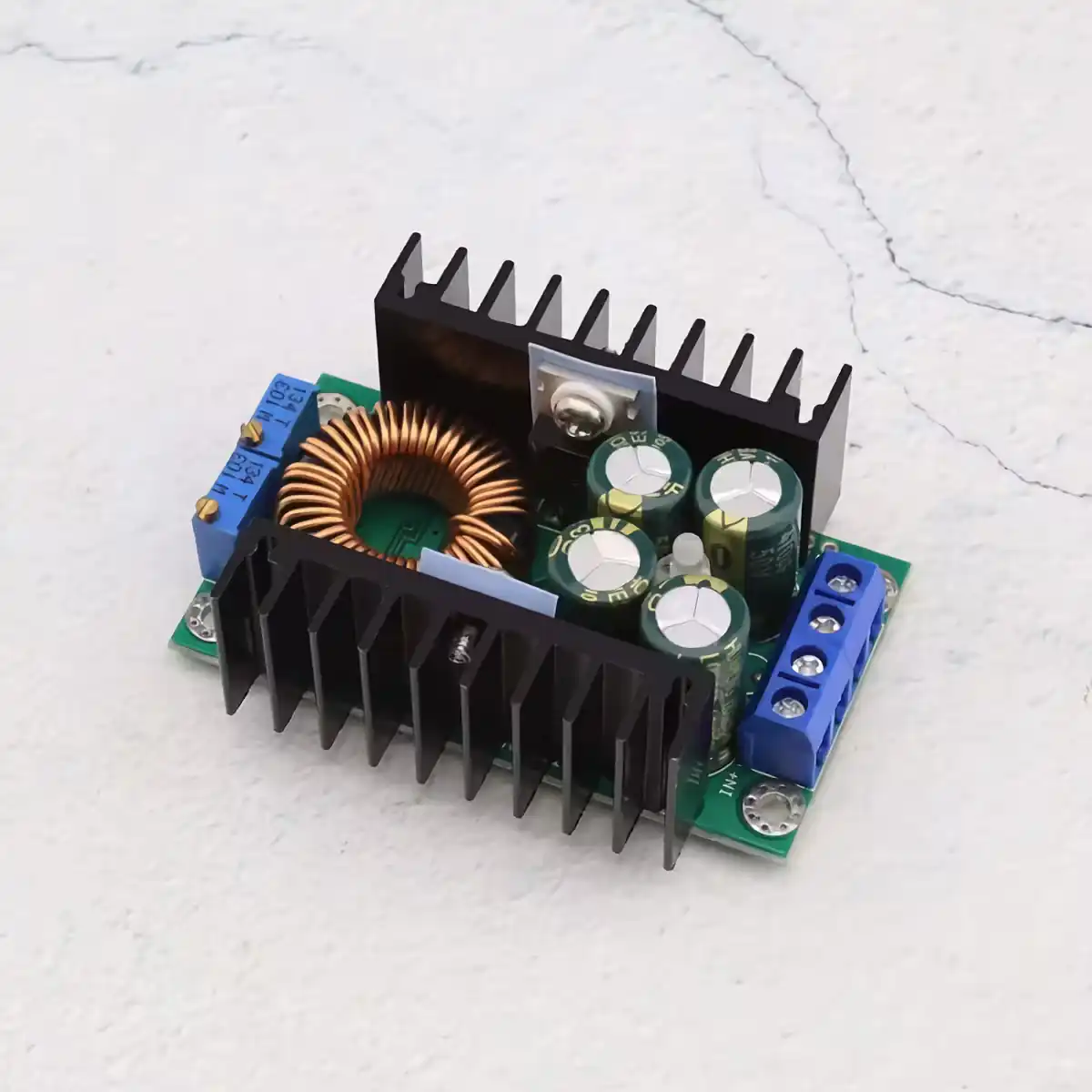

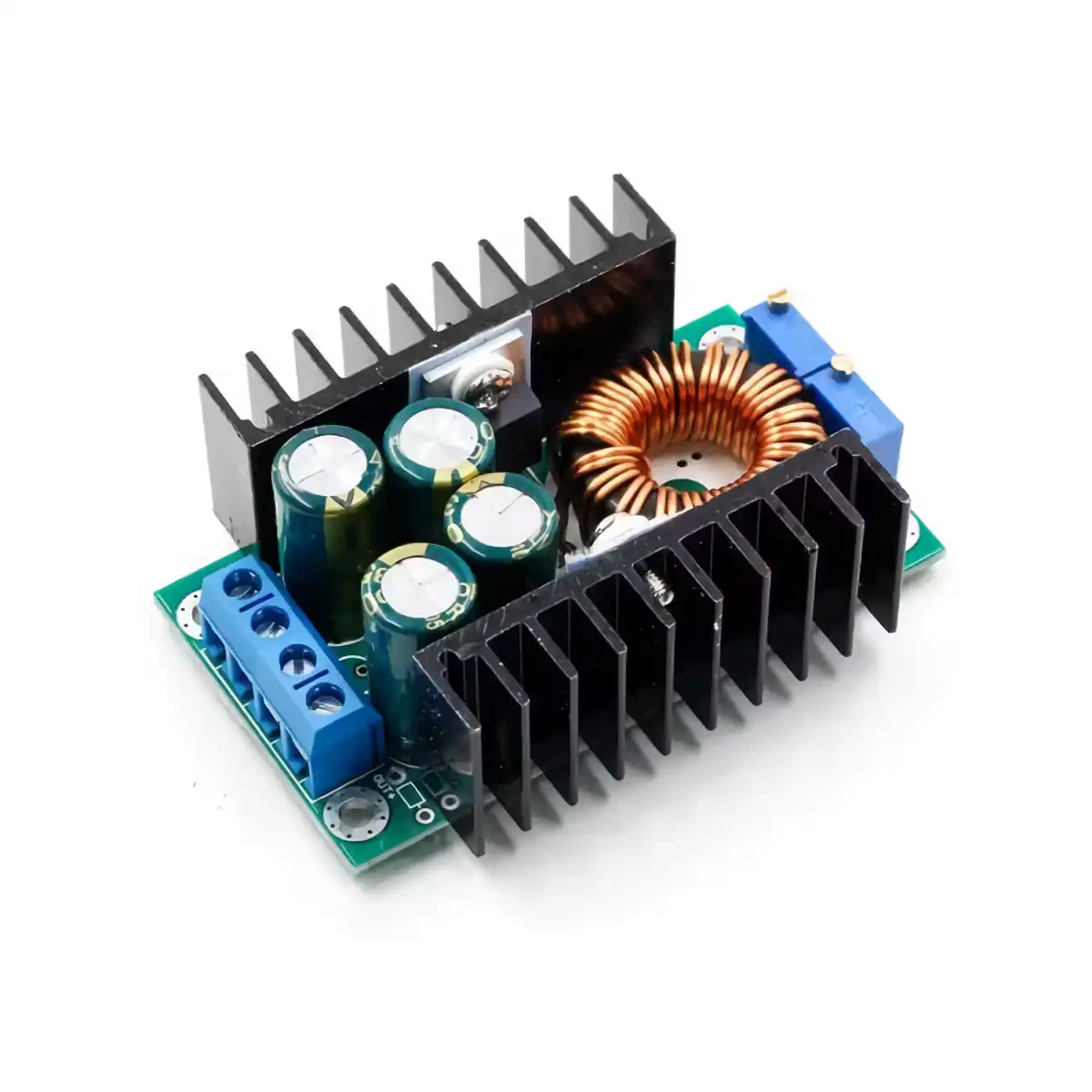

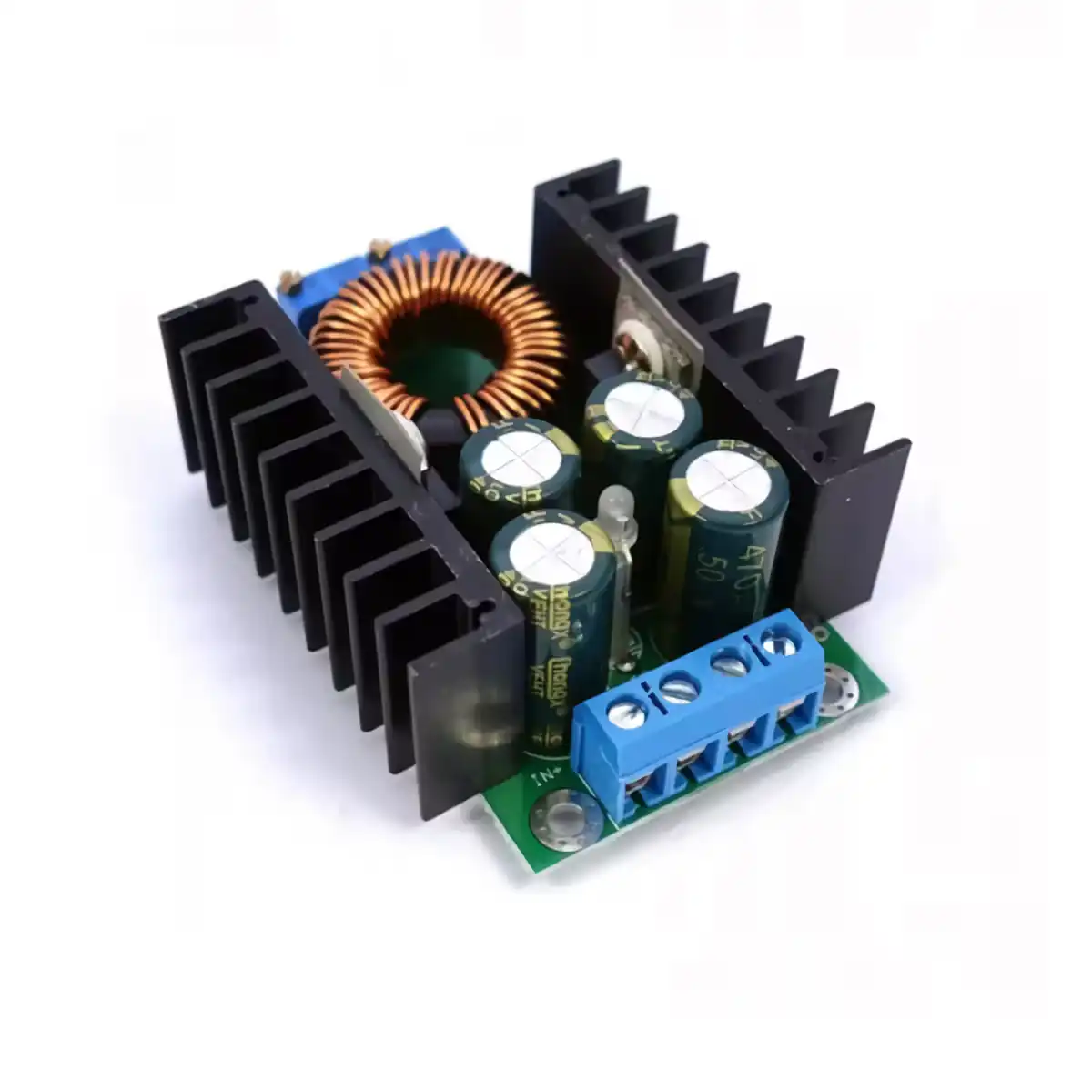

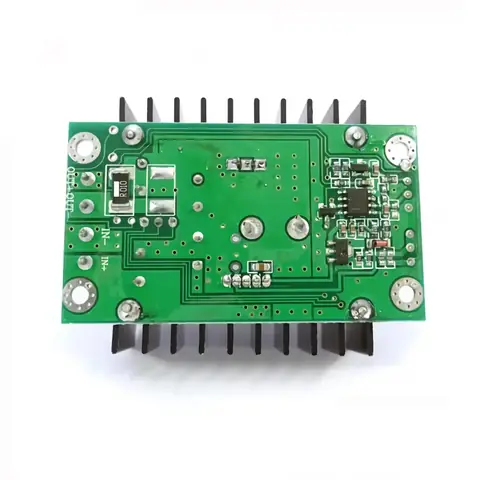

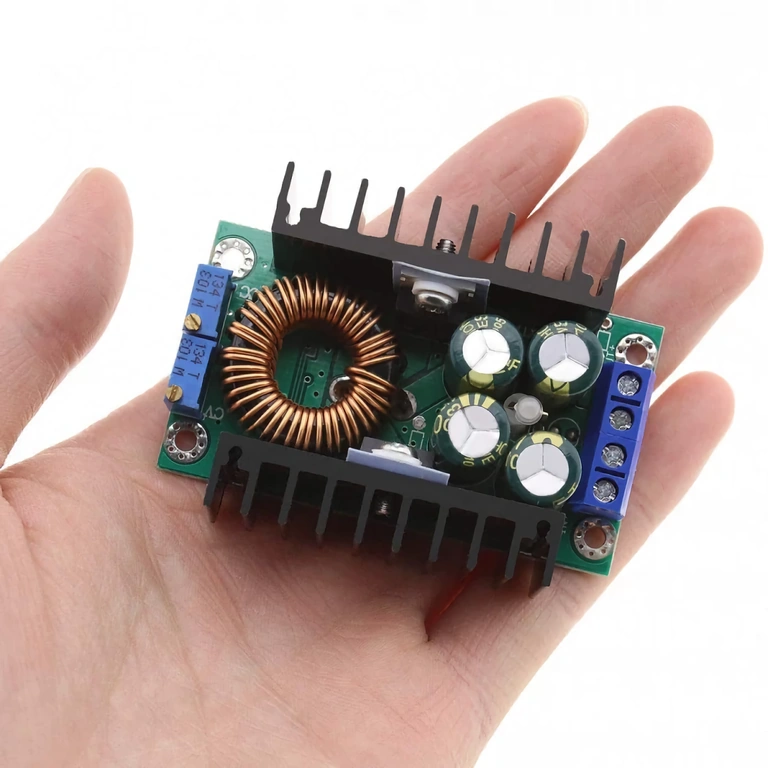

Modul DC-DC Step Down 9A – reglaj fin de tensiune și curent pentru proiecte care nu iartă aproximările
Ai nevoie să alimentezi un LED de putere, să încarci o baterie LiPo sau să construiești o sursă de laborator improvizată? Problema clasică e mereu aceeași: tensiunea disponibilă nu se potrivește cu ce ai nevoie. Acest modul step down reglabil rezolvă exact asta — coboară tensiunea din orice sursă între 5V și 40V la exact ce îți trebuie, cu precizie de laborator și pierderi minime.
Notă: La curenți de ieșire peste 7A se recomandă răcire forțată cu ventilator. Pentru protecție la polaritate inversă, montează o diodă Schottky externă pe linia de intrare.
De ce să alegi acest model? (Avantaje cheie):
- Potențiometre multitură cu 25 de ture — ajustezi tensiunea și curentul pas cu pas, fără salturi bruște; ideal când lucrezi cu baterii sensibile sau LED-uri de precizie
- Eficiență de 95% — din 100W consumați, 95W ajung la sarcină; radiator rece la sarcini normale, factură mai mică pe termen lung
- Control independent tensiune + curent (CC/CV) — funcționează ca încărcător inteligent pentru LiPo, Li-Ion sau NiMH fără circuite suplimentare
- Protecție integrată la scurtcircuit — dacă sarcina cedează, modulul se oprește; dispozitivul tău rămâne intact
- Gabarit de 65 × 48 mm cu 4 găuri de 3 mm — se fixează în orice carcasă DIY sau panou de comandă în mai puțin de 5 minute
Detalii și Performanță
La baza modulului se află un convertor buck (step down) cu comutație rapidă, proiectat să mențină tensiunea de ieșire stabilă chiar și când sarcina variază brusc. Tensiunea de intrare acceptată — între 5V și 40V DC — îl face compatibil cu baterii LiPo multi-celulă, alimentatoare de PC, surse de laborator sau panouri solare de tensiune joasă.
Cele două potențiometre cu 25 de ture îți dau control granular asupra tensiunii de ieșire (1.2V–35V) și a limitei de curent (0.2A–9A) — o combinație care transformă modulul într-un instrument versatil, nu doar un simplu reductor. La sarcini ce depășesc 7A continuu, adaugă un ventilator mic pe radiatorul de putere; sub această valoare, eficiența de 95% menține componentele la temperaturi confortabile fără răcire activă.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de intrare | 5V – 40V DC |
| Tensiune de ieșire reglabilă | 1.2V – 35V DC |
| Curent de intrare maxim | 9A |
| Curent de ieșire reglabil | 0.2A – 9A |
| Eficiență maximă | 95% |
| Tip reglaj | Potențiometre multitură (25 ture) – tensiune și curent |
| Protecții incluse | Scurtcircuit (polaritate inversă prin diodă externă) |
| Răcire necesară | Forțată (ventilator) la curent > 7A |
| Dimensiuni placă | 65 × 48 × 24 mm |
| Prindere | 4 șuruburi, găuri Ø 3 mm |
| Tip convertor | Buck (Step Down) DC-DC |
Instrucțiuni de Programare și Utilizare
- Conectează sursa de alimentare la bornele de intrare, respectând polaritatea (+ și –). Tensiunea de intrare trebuie să depășească tensiunea dorită la ieșire cu cel puțin 1.5V.
- Reglează tensiunea de ieșire cu potențiometrul marcat V-ADJ. Rotește lent — cele 25 de ture permit precizie mare. Verifică valoarea cu un multimetru la bornele de ieșire.
- Setează limita de curent cu potențiometrul marcat I-ADJ. Conectează sarcina și ajustează până la valoarea dorită, monitorizând curentul cu un ampermetru în serie.
- Monitorizează temperatura la sarcini mari. Dacă curentul depășește 7A, atașează un ventilator pe radiatorul de putere sau direct pe componentele de pe placă.
- Montează o diodă Schottky (ex: SB1040 sau echivalent) pe linia pozitivă de intrare dacă există risc de conectare inversă a sursei.
Conținut Pachet
- 1x Modul DC-DC Step Down reglabil 5-40V / 9A
Întrebări Frecvente
Pot folosi modulul pentru a încărca o baterie LiPo de 3.7V dintr-o sursă de 12V?
Da. Setează tensiunea de ieșire la 4.2V (tensiunea maximă pentru LiPo single-cell) și limitează curentul la valoarea recomandată de producătorul bateriei. Modulul funcționează în regim CC/CV — exact ce are nevoie un acumulator LiPo.
Am nevoie de ventilator în orice situație?
Nu. Răcirea forțată devine necesară doar când curentul de ieșire depășește 7A în mod continuu. Sub această valoare, eficiența de 95% menține temperatura în limite normale fără ventilator.
Cum protejez modulul dacă conectez greșit sursa?
Modulul nu are protecție internă la polaritate inversă. Montează o diodă Schottky cu curent adecvat (ex: SB1040) în serie pe linia pozitivă de intrare — costă câțiva lei și salvează modulul de o greșeală de o secundă.
Funcționează ca driver pentru LED-uri de putere?
Da. Setează curentul la valoarea nominală a LED-ului și tensiunea la valoarea forward corespunzătoare. Limitarea de curent reglabilă îl transformă într-un driver eficient, fără componente suplimentare.
