Releu de Timp Programabil 220V – Control Precis al Temporizării cu Timer Digital și 6 Moduri de Funcționare
Modulul de releu de timp programabil cu display LED dublu oferă control complet asupra intervalelor temporale în instalații electrice la AC 220V. Dispune de două canale de timp independente (T1 și T2), șase moduri de funcționare configurabile și memorie non-volatilă care păstrează setările după întreruperea alimentării. Soluția ideală pentru automatizări domestice și industriale.
Notă: Modulul este destinat instalării de către persoane cu cunoștințe electrice de bază. Consultați diagrama de conexiuni inclusă în pachet înainte de montaj.
De ce să alegi acest model? (Avantaje cheie):

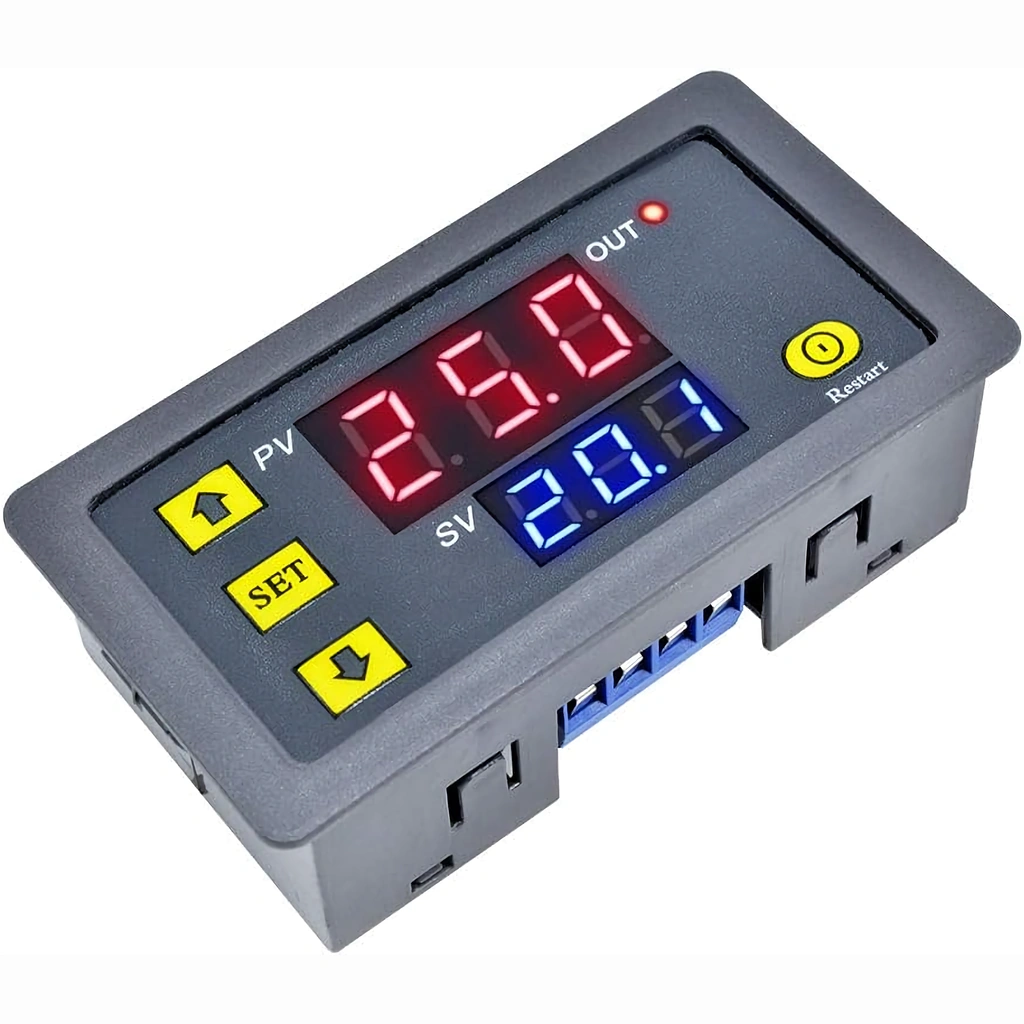

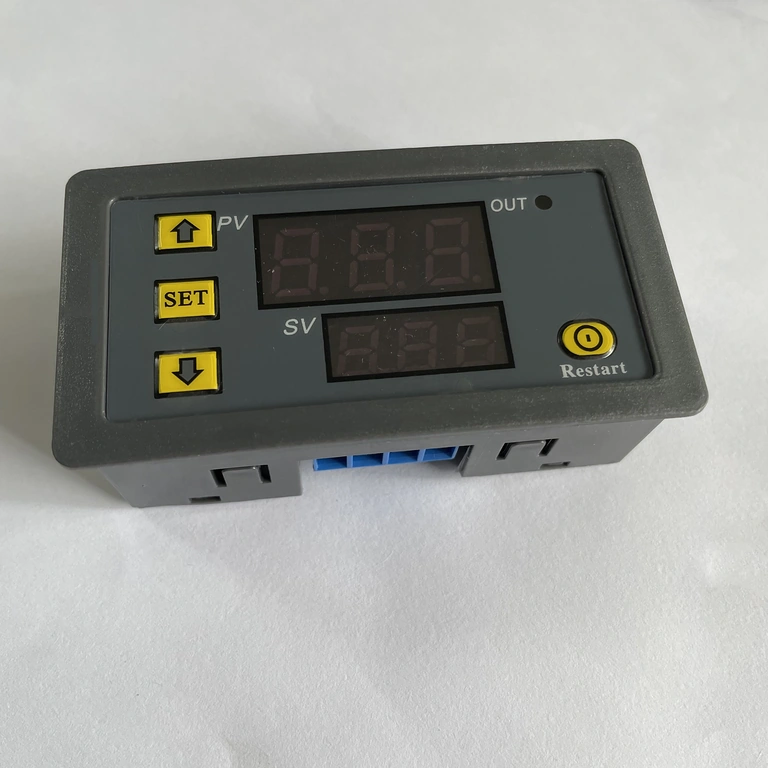

- Display LED dublu T1 + T2 – vizualizare și setare simultană a celor două intervale de timp, fără comutări repetitive de meniu
- 6 moduri de funcționare flexibile – delay, timing, loop ON/OFF și loop OFF/ON pentru orice scenariu de automatizare
- Interval ultra-larg de reglare – de la 0 la 999 secunde, minute sau ore, selectabil din meniu
- Memorie non-volatilă – valorile T1, T2 și parametrii P0/P1 rămân salvate chiar și după căderea curentului
- Capacitate ridicată – suportă până la 10A / 1500W, compatibil cu pompe, ventilatoare, rezistențe și sisteme de iluminat

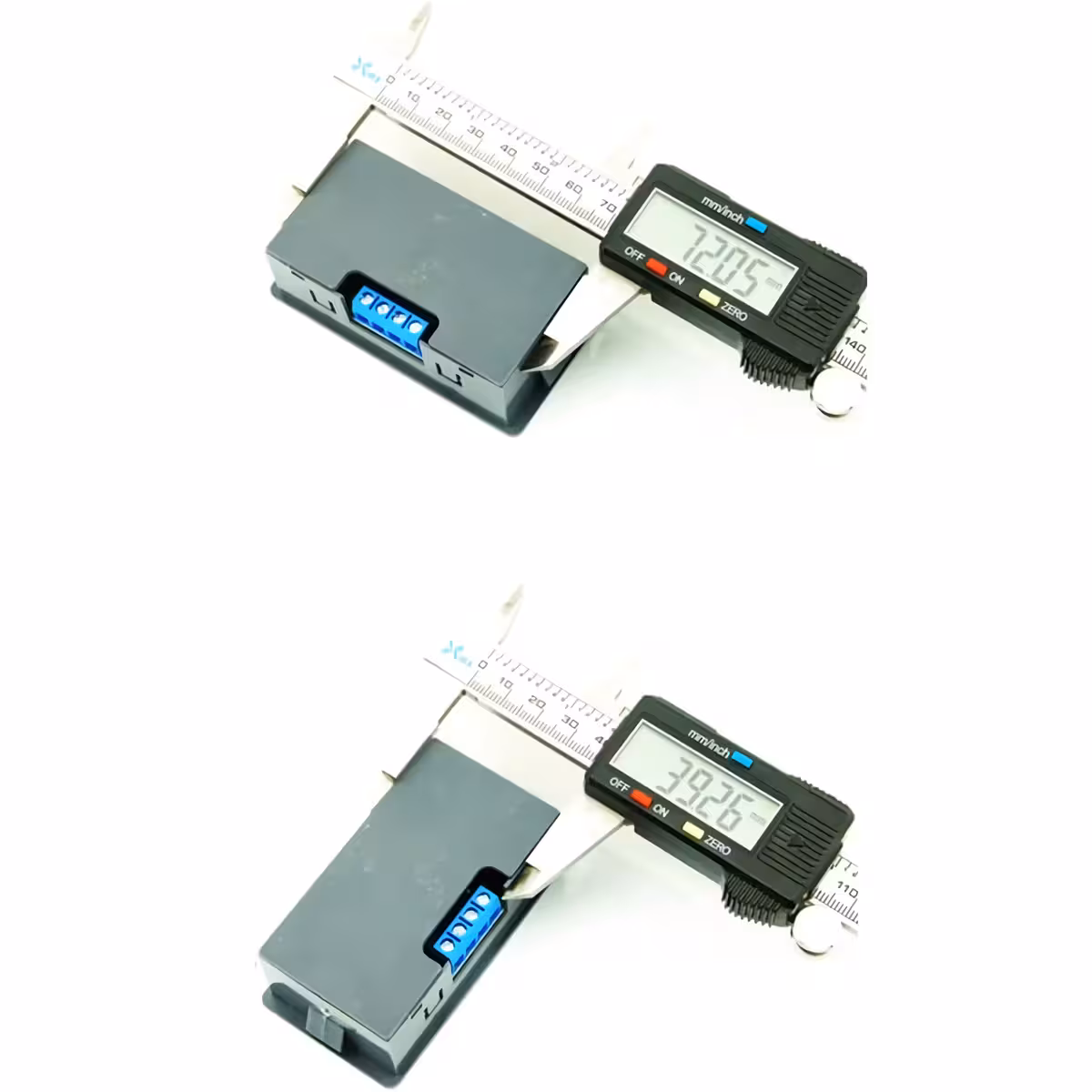

- Montaj simplu pe panou – format compact 79×26×43 mm cu găuri standard de 72×40 mm pentru încastrare în tablou electric
Detalii și Performanță

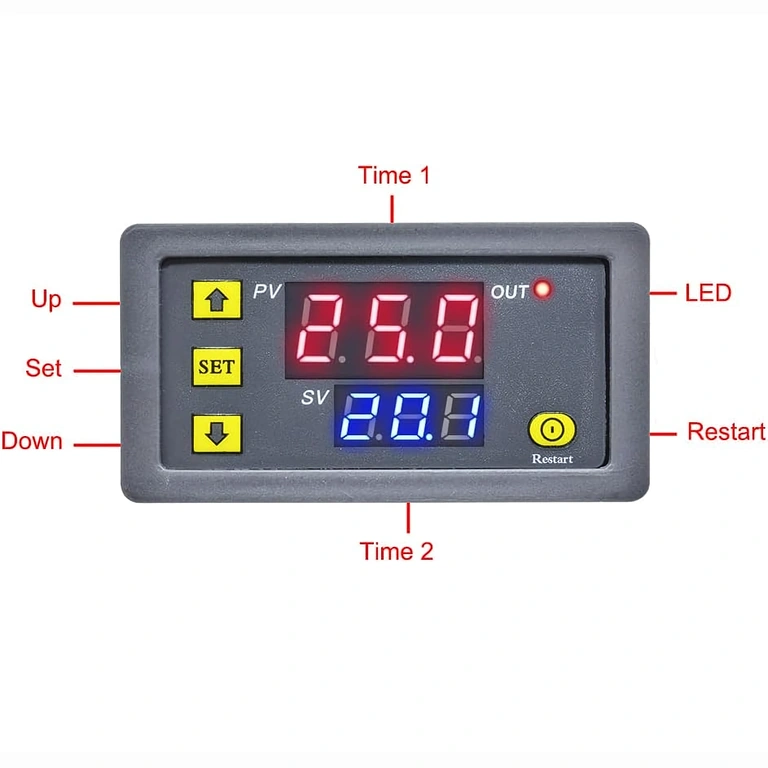

Releul utilizează un microcontroler dedicat pentru precizie ridicată a temporizării, eliminând deriva caracteristică circuitelor analogice. Display-ul LED dublu afișează în timp real valorile T1 și T2, iar butoanele SET, + și – permit configurarea rapidă a tuturor parametrilor. Modul loop (P1-4 și P1-5) permite funcționare ciclică continuă fără intervenție manuală, esențial pentru aplicații de tip ciclu ON/OFF repetat în cuptoare de pizza, centrale pe peleți sau sisteme de irigație automată. Ieșirea releu cu contact NO/NC asigură compatibilitate cu sarcini rezistive și inductive în limita de 1500W la 220V AC.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune alimentare | AC 220V |
| Curent maxim de lucru | 10A |
| Putere maximă comutată | 1500W |
| Interval de temporizare T1 / T2 | 0–999 secunde / 0–999 minute / 0–999 ore |
| Unități de timp (P0) | P0=0 secunde | P0=1 minute | P0=2 ore |
| Moduri de funcționare (P1) | P1-0 până la P1-5 (6 moduri) |
| Memorie setări | Non-volatilă (păstrată după întreruperea curentului) |
| Afișaj | Display LED dublu (T1 + T2) |

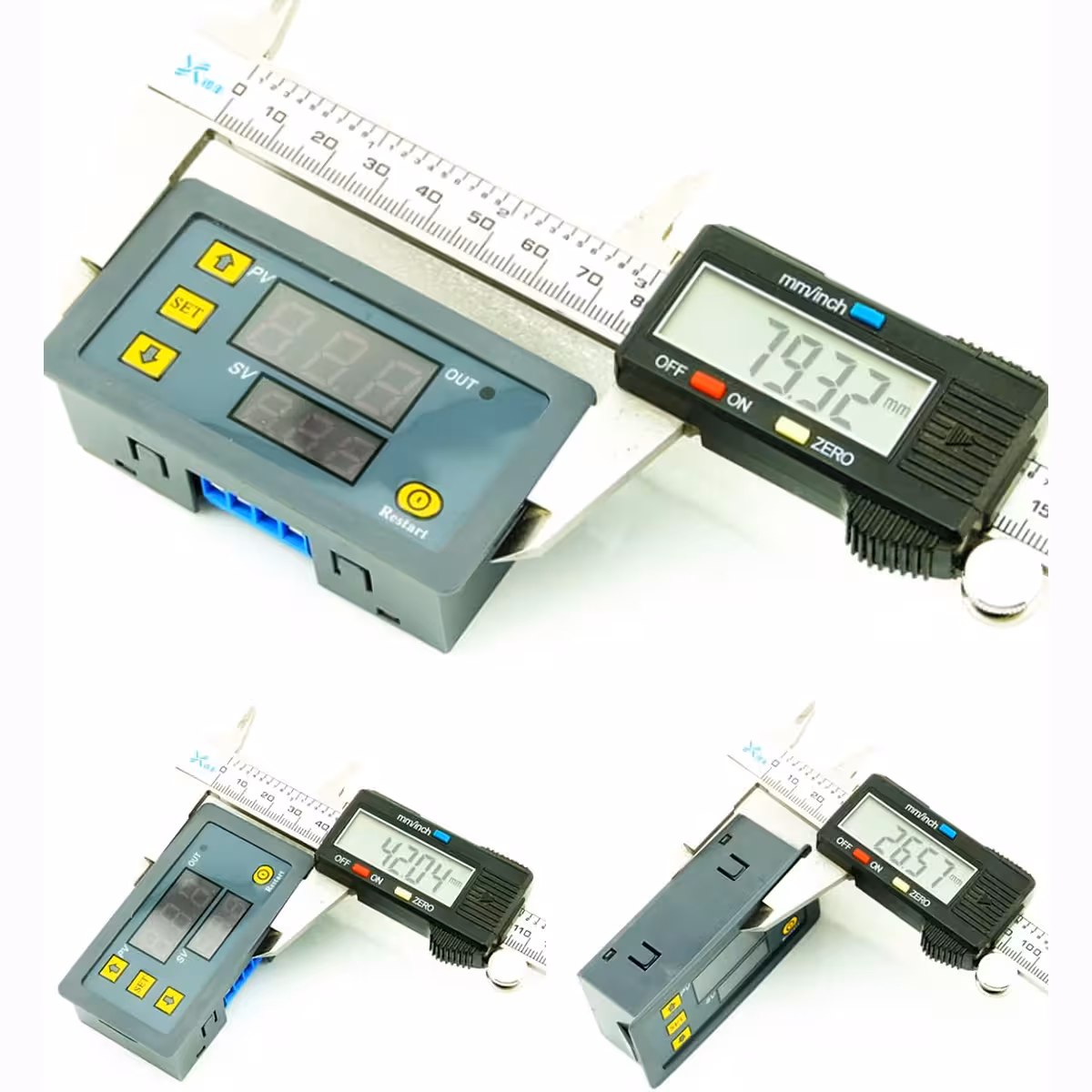

| Dimensiuni modul | 79 × 26 × 43 mm |
| Dimensiune găuri montaj | 72 × 40 mm |
| Tip ieșire | Contact releu NO/NC |
Instrucțiuni de Programare și Utilizare

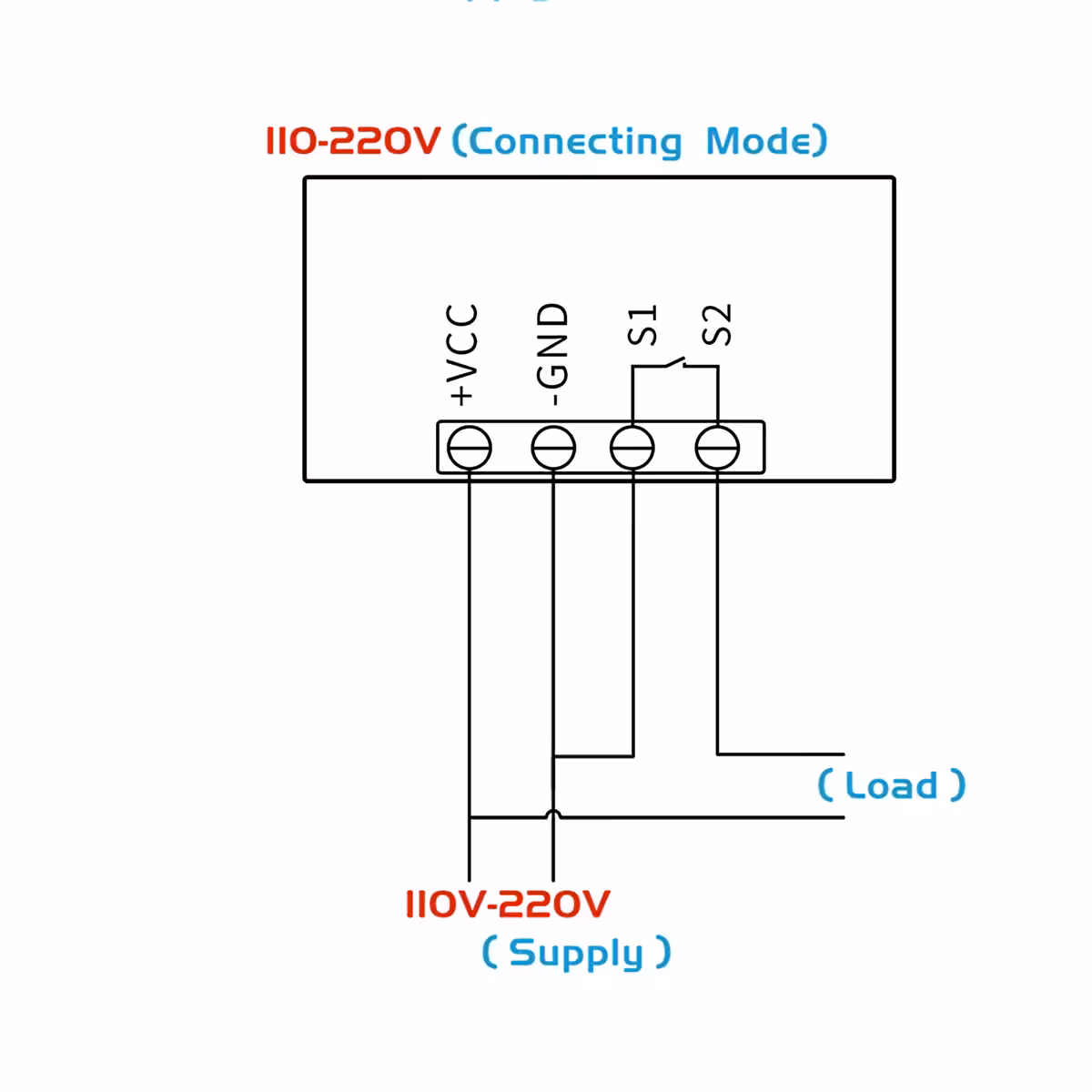

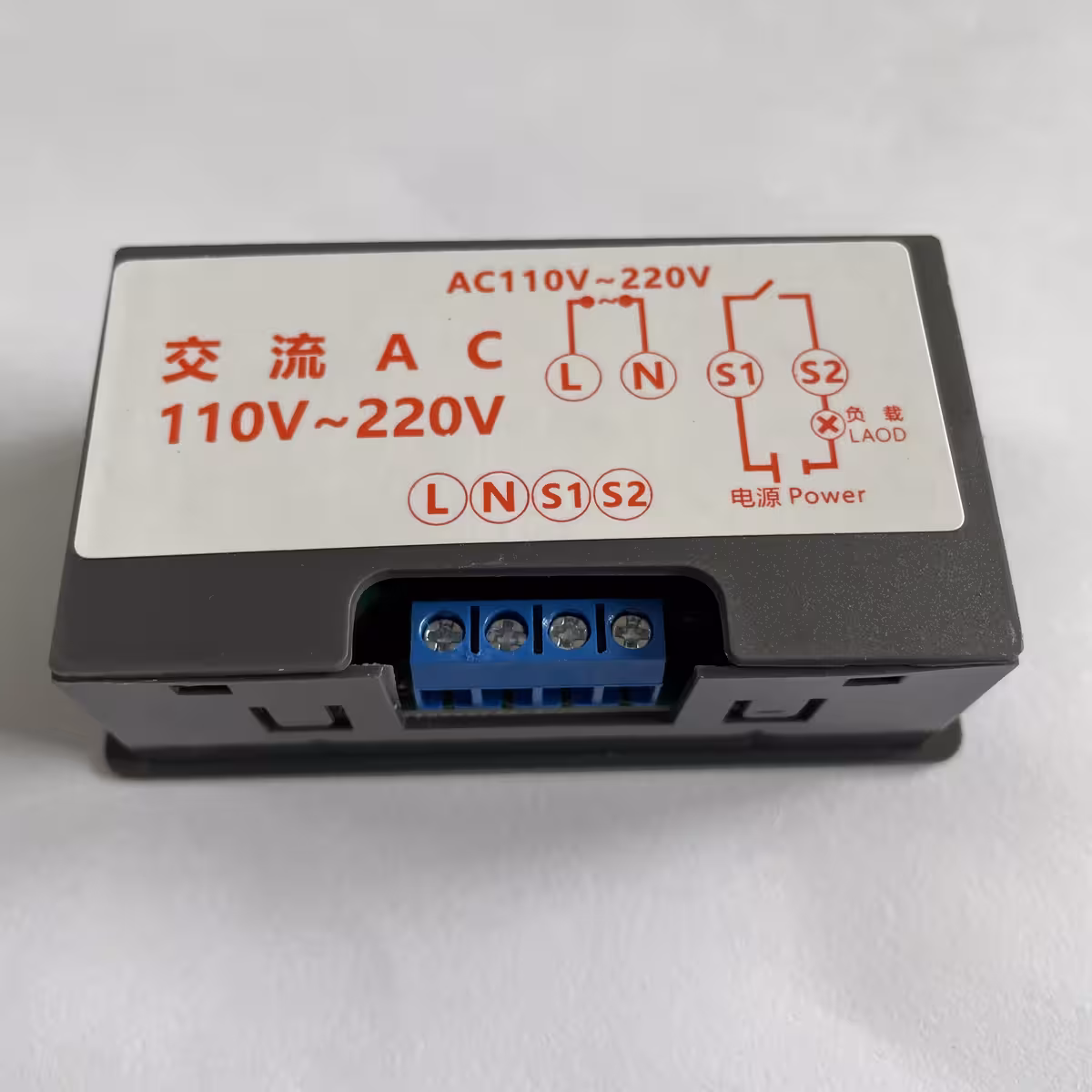

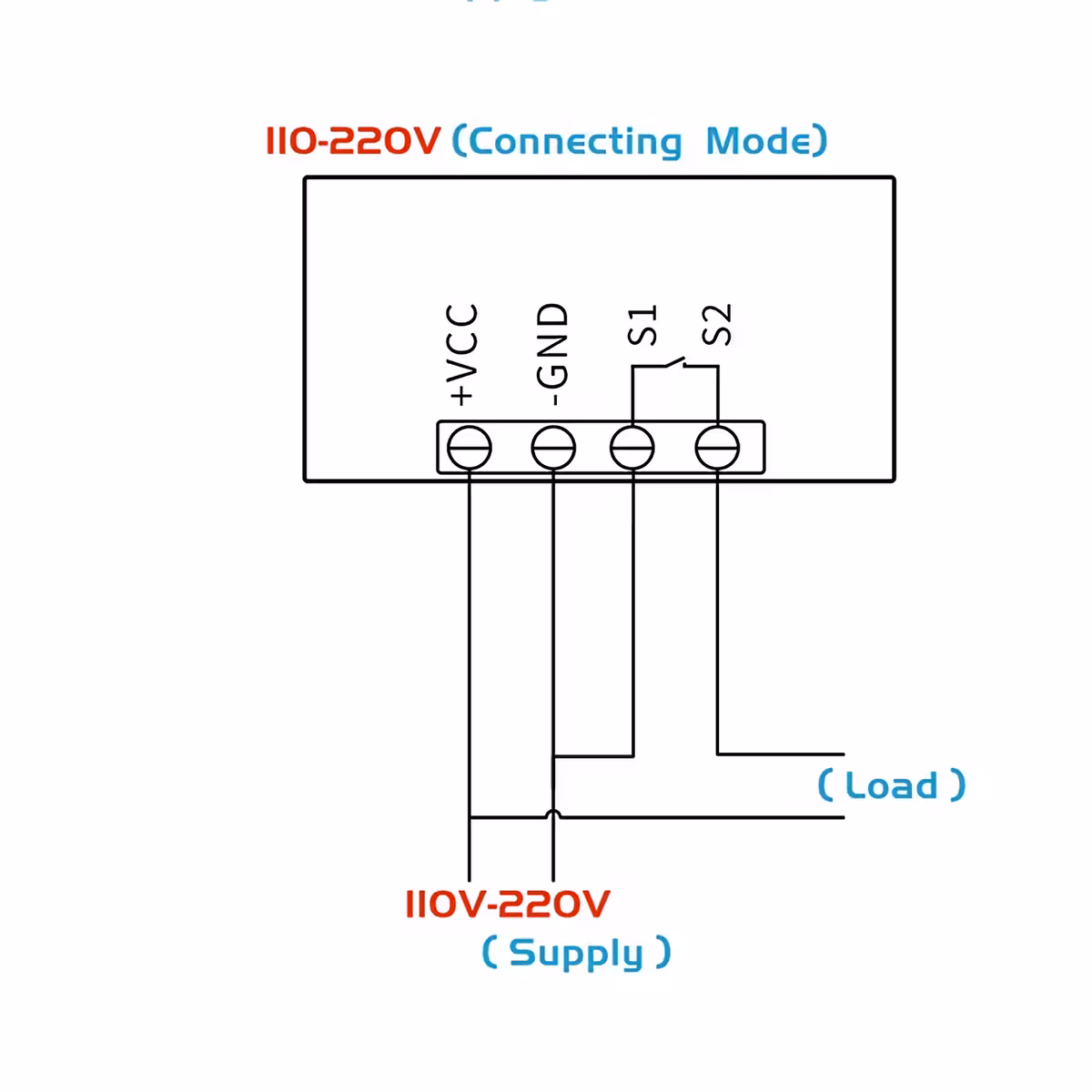

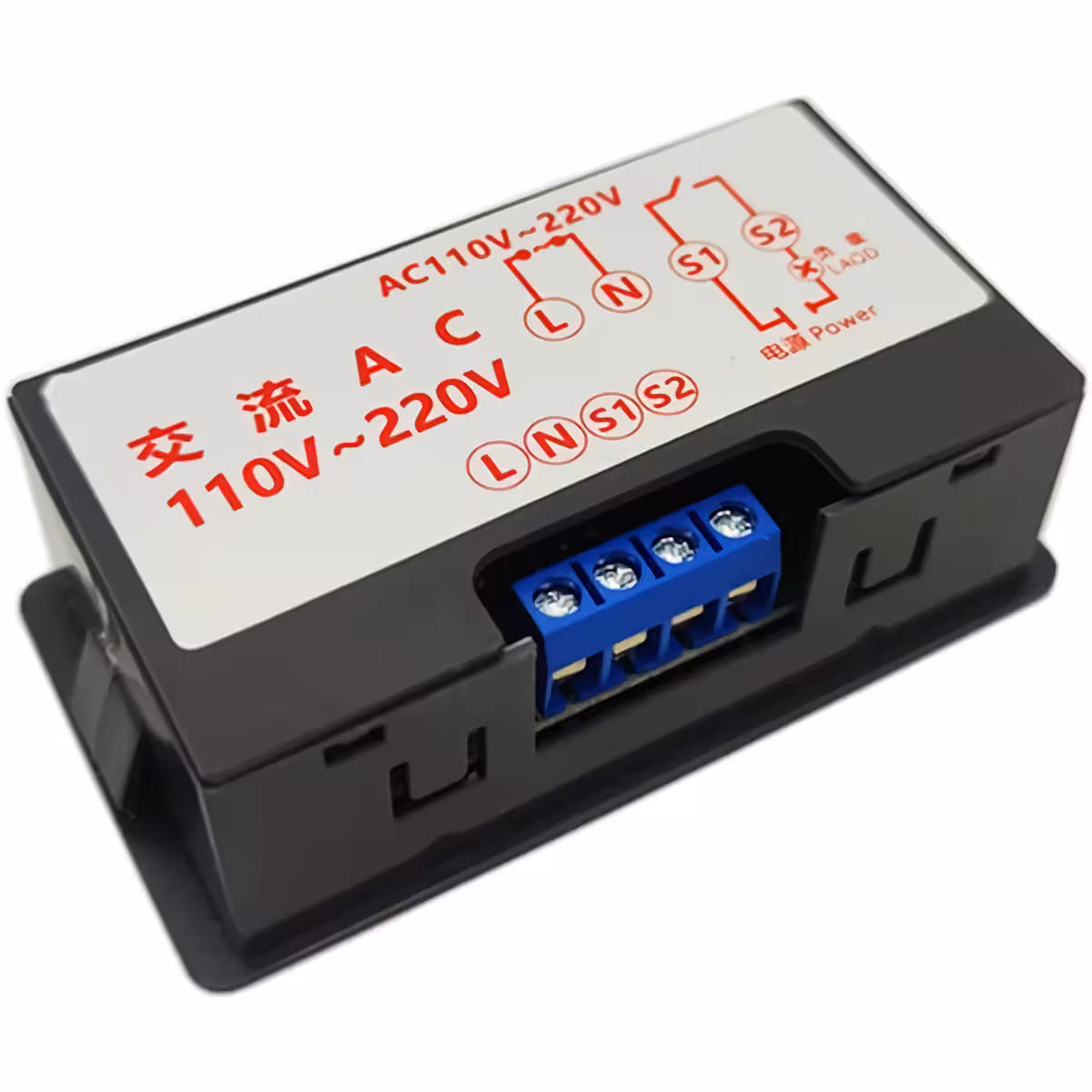

- Conectați modulul conform diagramei electrice furnizate în pachet (L, N intrare 220V; ieșire sarcină pe contactele NO/COM).
- Alimentați cu AC 220V. Display-ul va afișa valoarea implicită a timpului T1.
- Apăsați scurt butonul SET pentru a intra în modul de editare. Cifra activă va începe să clipească.
- Folosiți butoanele + și – pentru a seta valoarea dorită pentru T1 (durata ON sau întârziere, în funcție de modul ales).
- Apăsați din nou SET pentru a trece la T2 și setați valoarea corespunzătoare (durata OFF sau a doua fază).
- Apăsați SET pentru salvare sau așteptați salvarea automată după câteva secunde de inactivitate.
- Apăsați lung butonul SET (3–5 secunde) pentru a accesa meniul de parametri avansați.
- Setați P0 (unitatea de timp):
- P0=0 – secunde
- P0=1 – minute
- P0=2 – ore
- Apăsați scurt SET pentru a comuta la P1 și selectați modul de funcționare:
- P1-0: după întârzierea T1, releul se activează și rămâne activ
- P1-1: după întârzierea T1, releul rămâne inactiv
- P1-2: după T1 releul se activează; după T2 se oprește
- P1-3: după T1 releul este inactiv; după T2 se activează
- P1-4: ciclu repetat ON (T1) → OFF (T2) → ON (T1)…
- P1-5: ciclu repetat OFF (T1) → ON (T2) → OFF (T1)…
- Apăsați scurt SET pentru a salva parametrii și a ieși din meniu. Modulul va porni automat pe noul mod setat.
Exemplu practic – ciclu repetat 30s ON / 60s OFF: Setați T1=30, T2=60, P0=0 (secunde), P1=4. Releul va comuta automat: 30 secunde activ, 60 secunde inactiv, repetat la infinit.
Conținut Pachet
- 1 × Releu de timp programabil digital 220V (modul temporizare T1/T2)
- 1 × Diagramă de conexiuni electrică
Întrebări Frecvente
Poate funcționa acest releu la tensiuni diferite de 220V, de exemplu 12V DC?
Nu. Acest model este proiectat exclusiv pentru alimentare la AC 220V. Pentru aplicații la tensiuni joase (12V, 24V DC), este necesar un alt model de releu de timp compatibil cu tensiunea respectivă.
Setările se pierd dacă se întrerupe curentul?
Nu. Modulul dispune de memorie non-volatilă care păstrează valorile T1, T2 și parametrii P0/P1 indiferent de întreruperile de alimentare. La repornire, releul reia automat funcționarea pe baza ultimelor setări salvate.
Ce sarcini pot fi conectate la ieșirea releului?
Releul suportă sarcini rezistive și inductive de până la 10A / 1500W la 220V AC. Este compatibil cu pompe de apă, ventilatoare, rezistențe electrice, benzi LED, sisteme de iluminat și motoare mici. Pentru sarcini inductive mari, se recomandă utilizarea unui contactor suplimentar.
Pot seta un interval de timp mai mic de 1 secundă?
Nu. Rezoluția minimă a acestui modul este de 1 secundă. Pentru temporizări sub secundă (milisecunde), este necesar un releu de timp cu rezoluție mai fină.
Este potrivit pentru montaj în tablou electric?
Da. Dimensiunile de montaj de 72×40 mm permit încastrarea directă într-un panou sau cutie electrică standard. Formatul compact (79×26×43 mm) asigură o instalare ordonată chiar și în spații restrânse.
