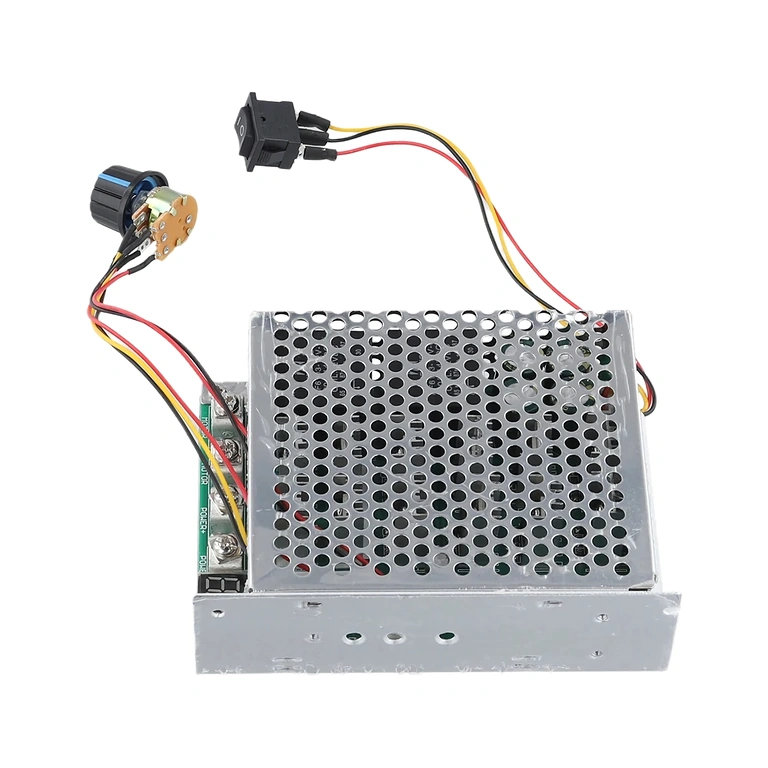

Controller PWM Digital Motor DC 60A/100A 12V–55V – Reglare Precisă Turație și Control HHO Generator
Acest controller PWM digital reprezintă soluția profesională pentru controlul avansat al turației motoarelor electrice în curent continuu. Echipat cu afișaj digital 0–100%, potențiometru liniar cu comutator ON/OFF integrat și funcție de inversare bidirecțională a sensului de rotație, oferă performanțe constante și reglaj precis în aplicații industriale și DIY de înaltă putere. Compatibil cu tensiuni între 10V și 55V DC, suportă un curent continuu de 60A și vârfuri de până la 100A.
Notă: Este obligatoriu ca motorul (sarcina) să fie conectat la controller înainte de pornire. Funcționarea fără sarcină poate deteriora dispozitivul.
De ce să alegi acest model? (Avantaje cheie):
- Putere scalabilă până la 3000W – funcționează eficient la 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) sau 50V (3000W)
- Afișaj digital procentual – vizualizezi în timp real turația motorului între 0 și 100%, eliminând orice incertitudine în reglaj

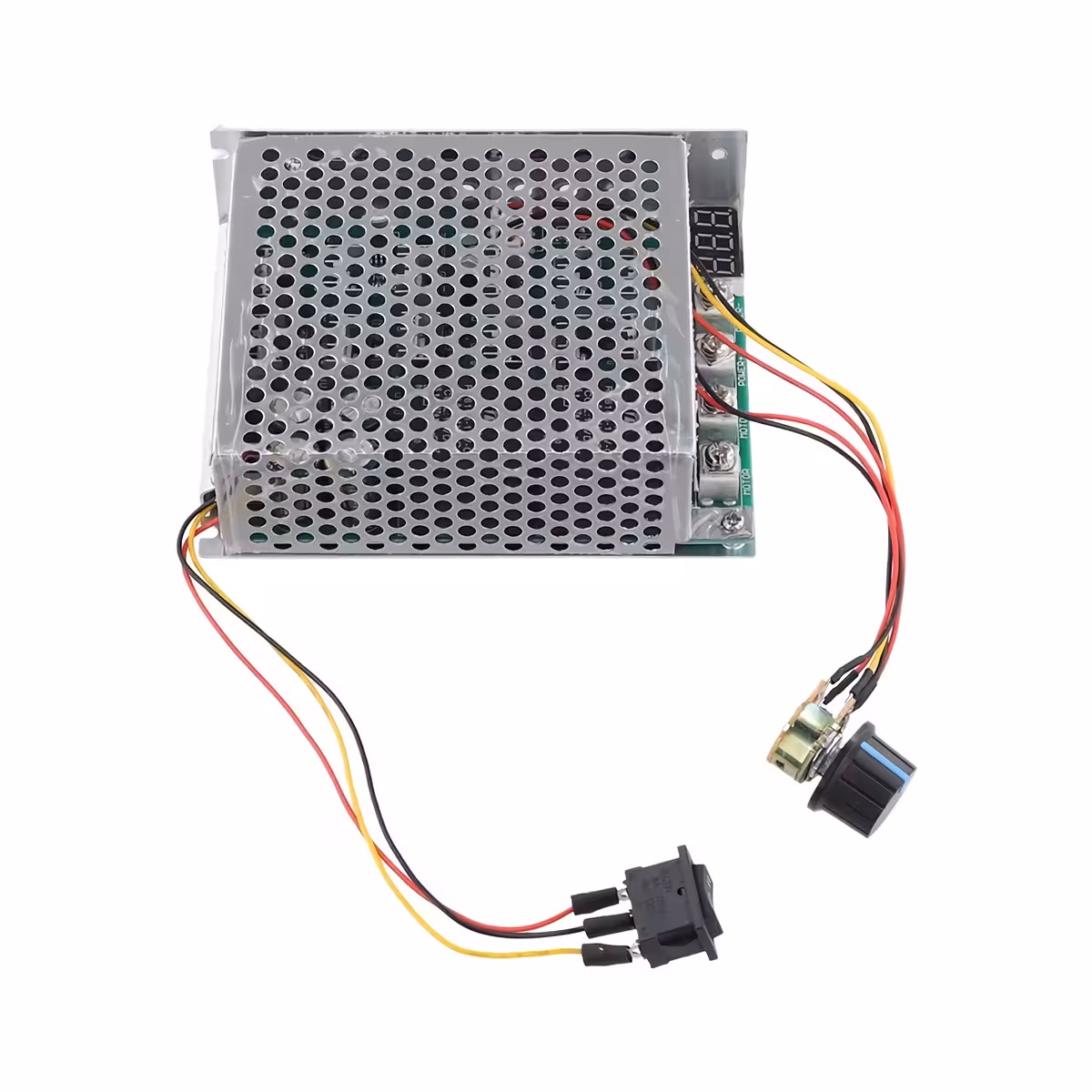

- Control bidirecțional – inversarea sensului de rotație direct din panou, fără recablare
- Frecvență PWM de 15kHz – reduce zgomotul electromagnetic și protejează bobinajul motorului
- Consum standby extrem de redus – doar 0.01A în repaus, ideal pentru instalații permanente

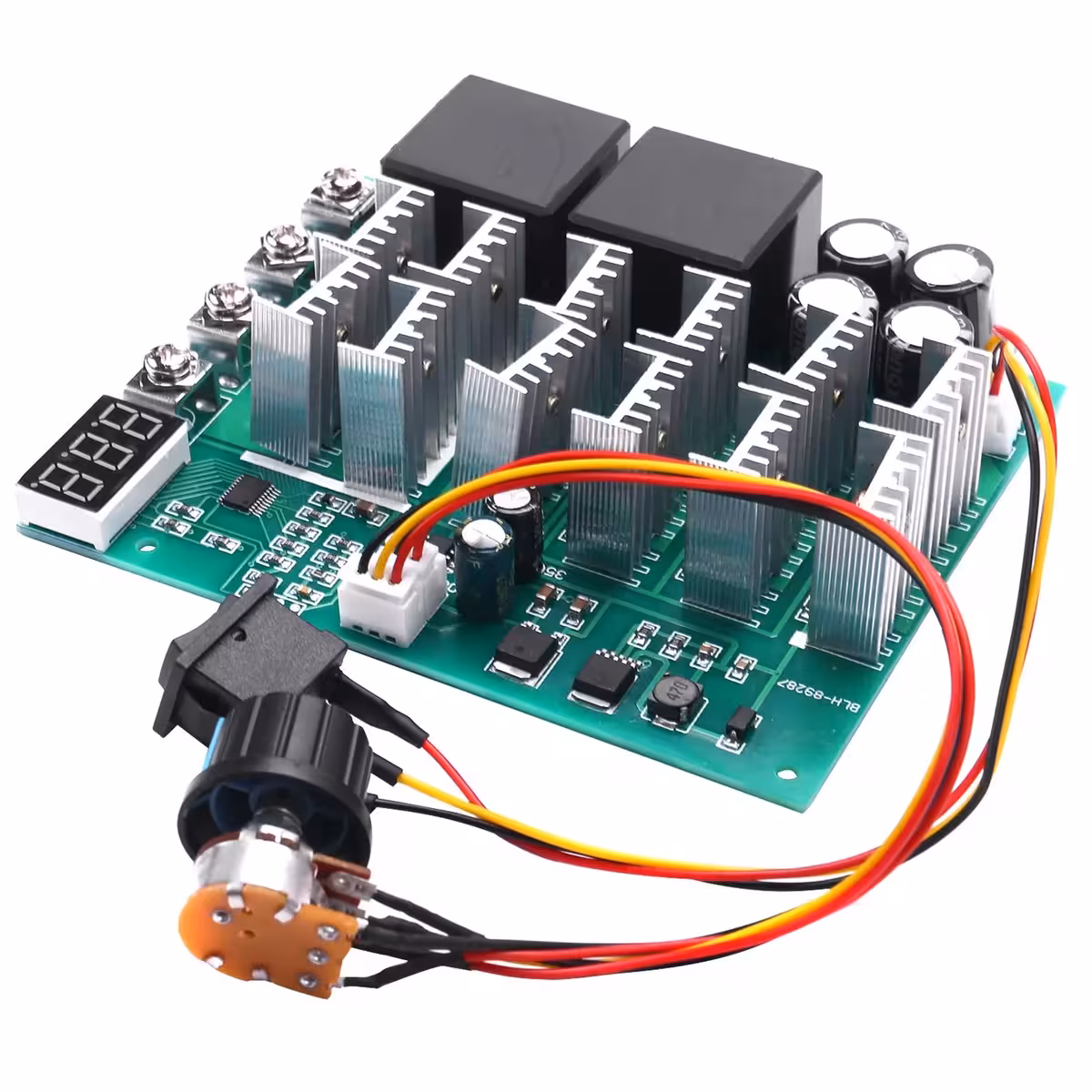

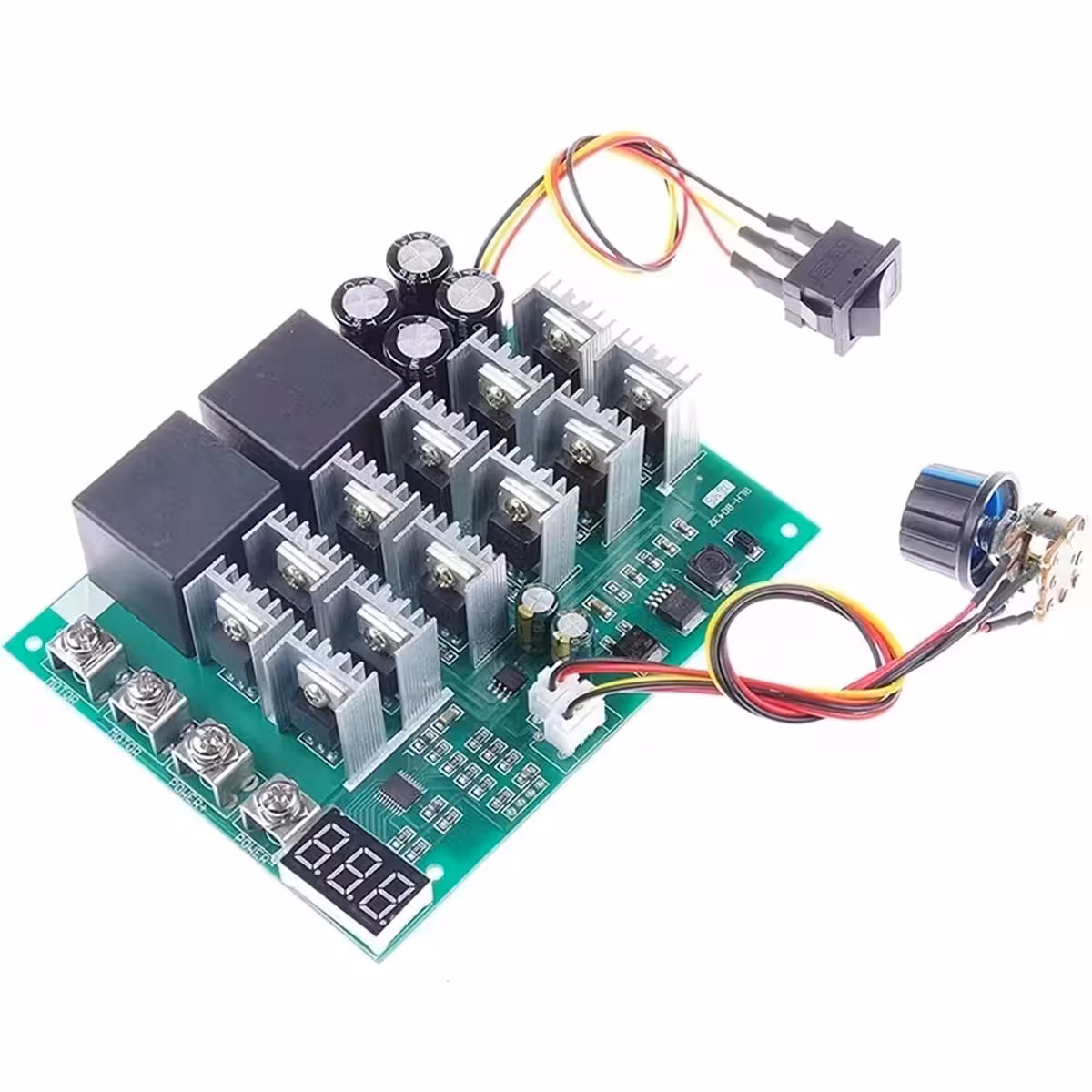

- Compatibil HHO Generator – controlează precis curentul pentru electrolizoare și sisteme HHO, prevenind suprasarcina

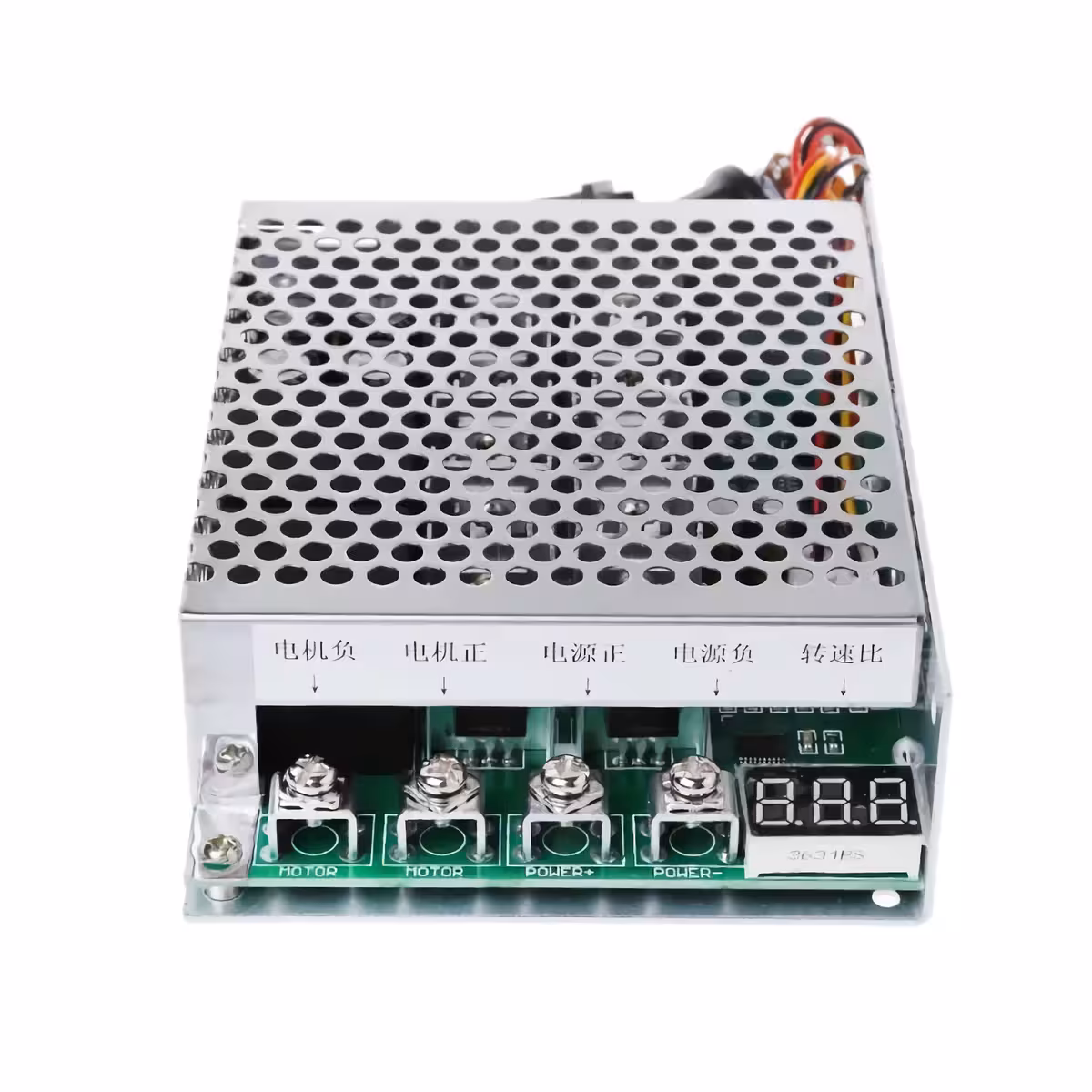

- Construcție robustă – borne tip terminal pentru conexiuni sigure și buton de 7mm pentru operare simplă
Detalii și Performanță

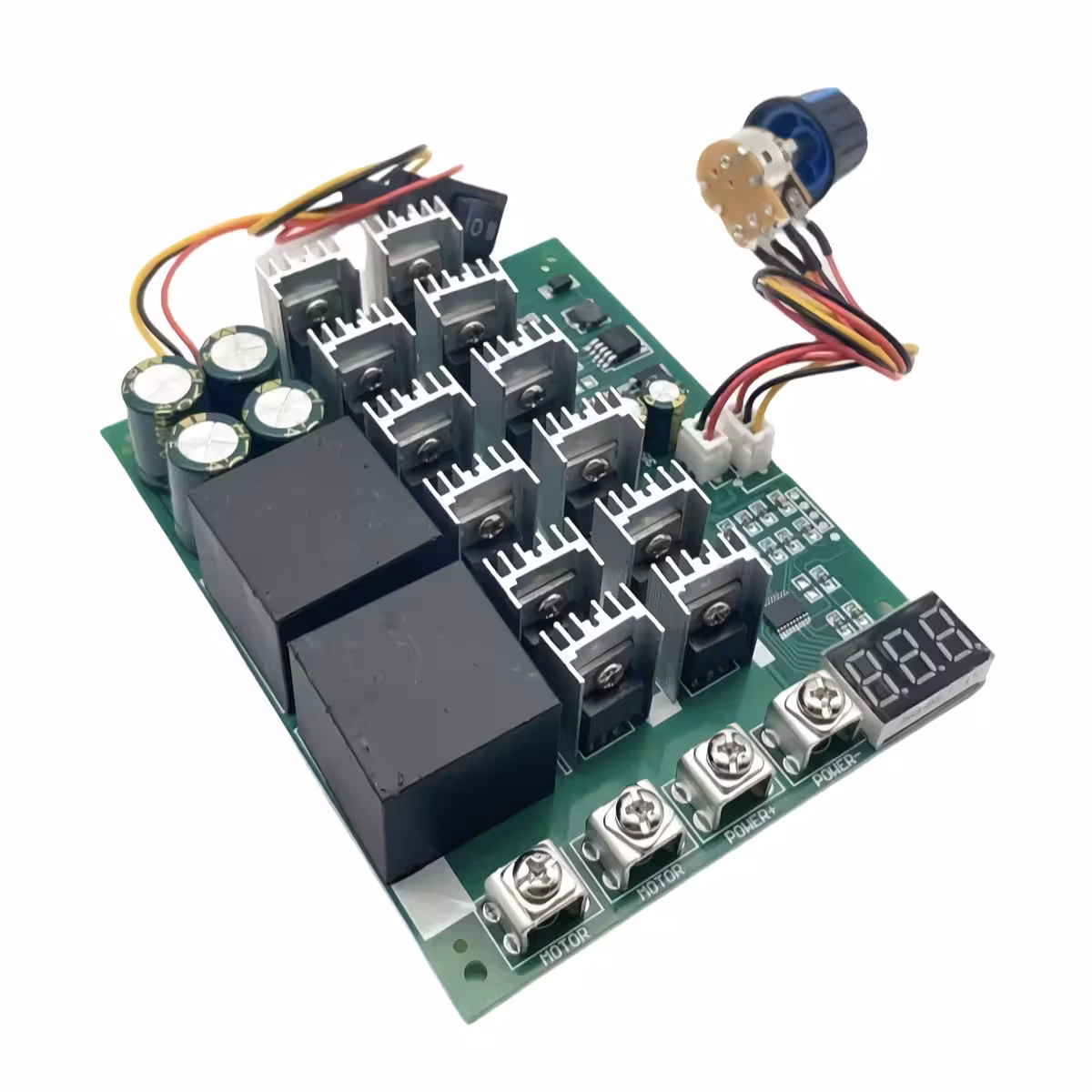

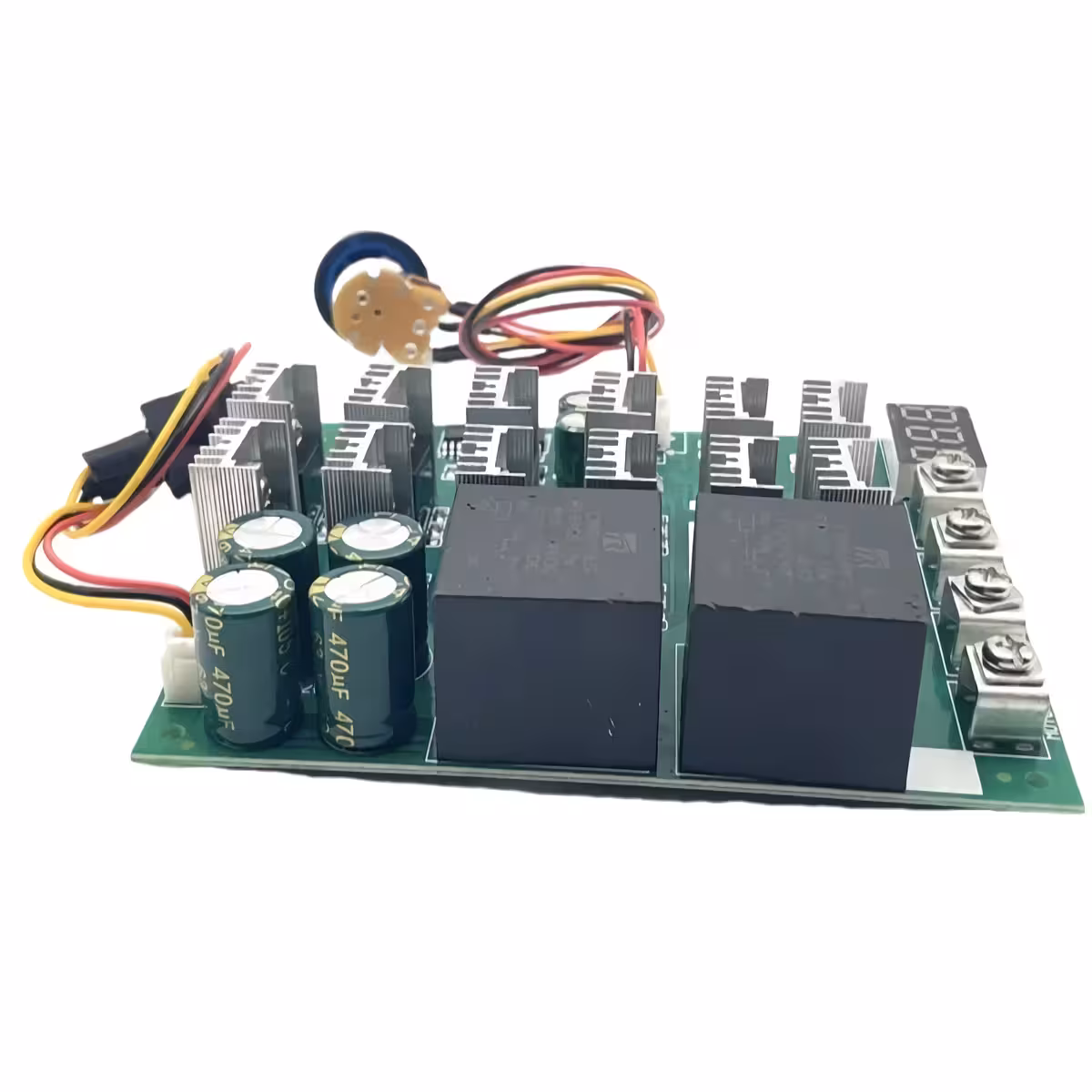

Controlerul utilizează tehnologia PWM (Pulse Width Modulation) la o frecvență fixă de 15kHz, asigurând o reglare fluidă și liniară a tensiunii livrate sarcinii. Tranzistorii MOSFET de putere dimensionați pentru 100A vârf garantează fiabilitate chiar și în condiții de sarcină prelungită. Consumul în standby de 0.01A îl face potrivit pentru sisteme cu acumulator sau alimentare solară.

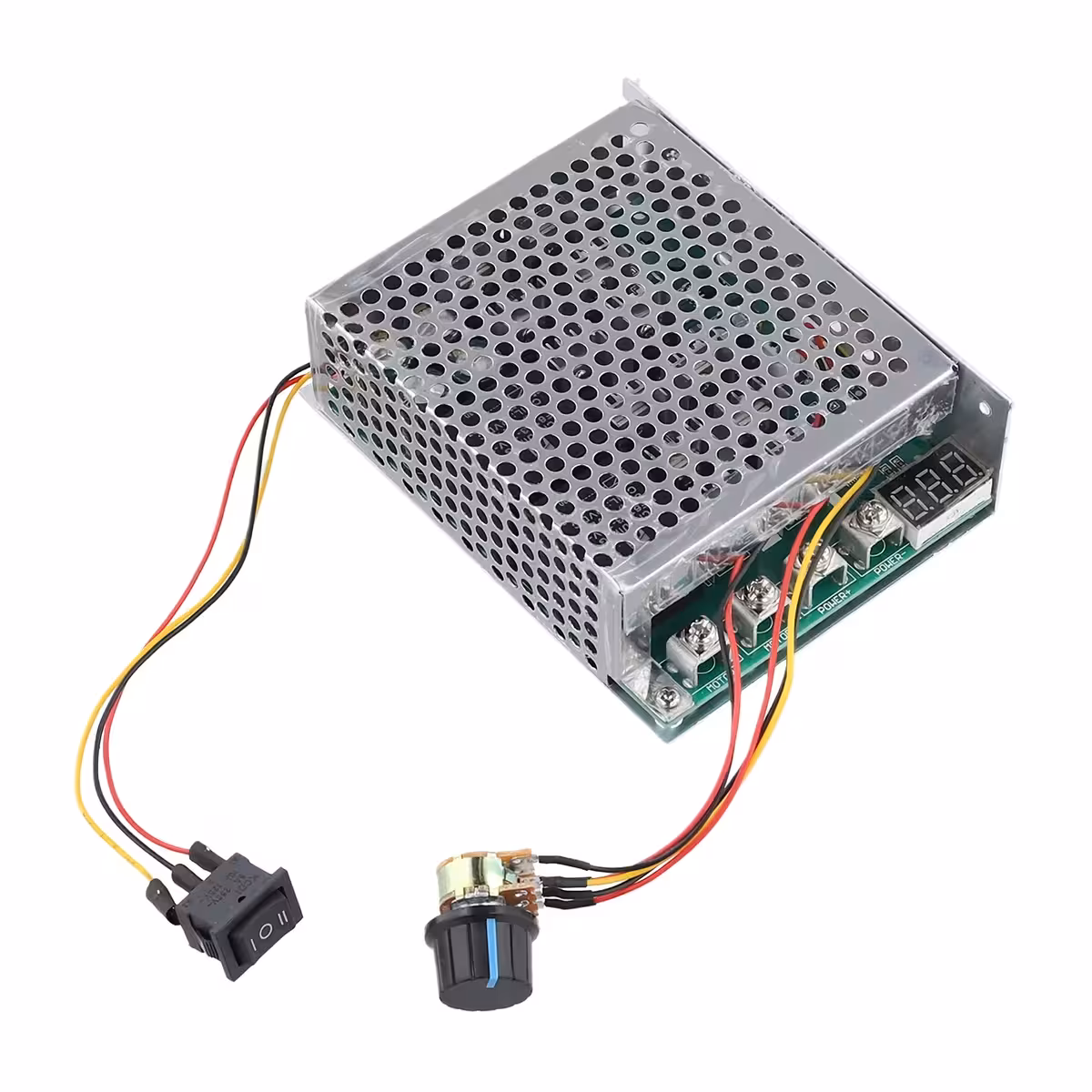

Modulul este compatibil cu o gamă largă de aplicații: variator turație motor DC, sisteme de anodizare galvanică, PWM controller HHO generator, acționări electrice industriale, roboți DIY și sisteme de automatizare. Dimensiunile compacte de 120 × 96 × 28 mm (placă) / 13 × 10 × 4 cm (modul complet) permit integrarea ușoară în carcase sau tablouri electrice.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de alimentare | DC 10V – 55V |
| Tensiune ieșire | Liniară (proporțională cu sarcina) |
| Curent maxim (vârf) | 100A |
| Curent continuu | 60A |
| Putere maximă la 12V | 720W |
| Putere maximă la 24V | 1440W |
| Putere maximă la 36V | 2160W |
| Putere maximă la 48V | 2880W |
| Putere maximă la 50V | 3000W |

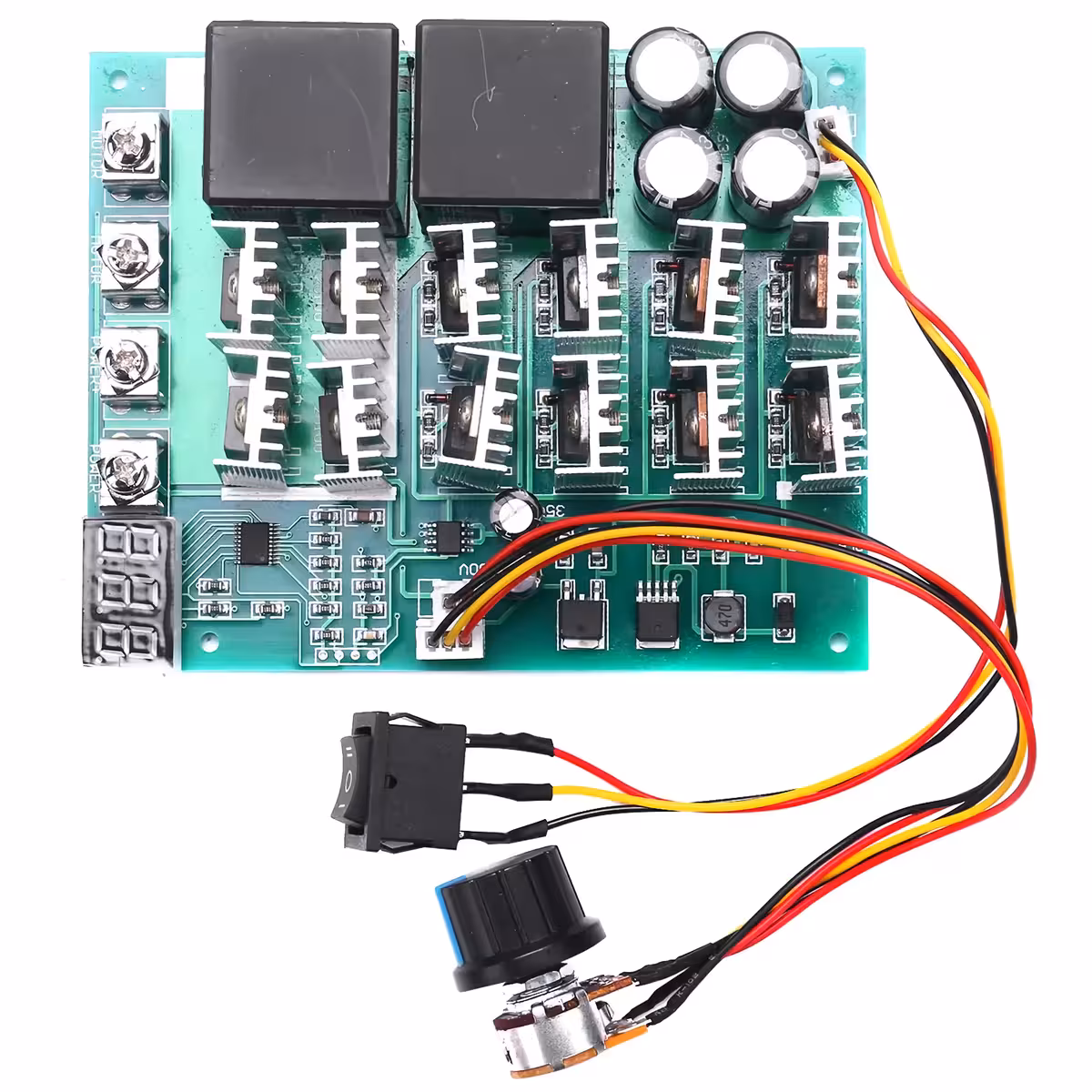

| Reglare viteză | Potențiometru liniar cu întrerupător ON/OFF |
| Control sens rotație | Bidirecțional (față / spate) |
| Afișaj digital | 0–100% (procent turație) |
| Frecvență PWM | 15kHz |
| Consum standby | 0.01A |
| Dimensiuni placă | 120 × 96 × 28 mm |

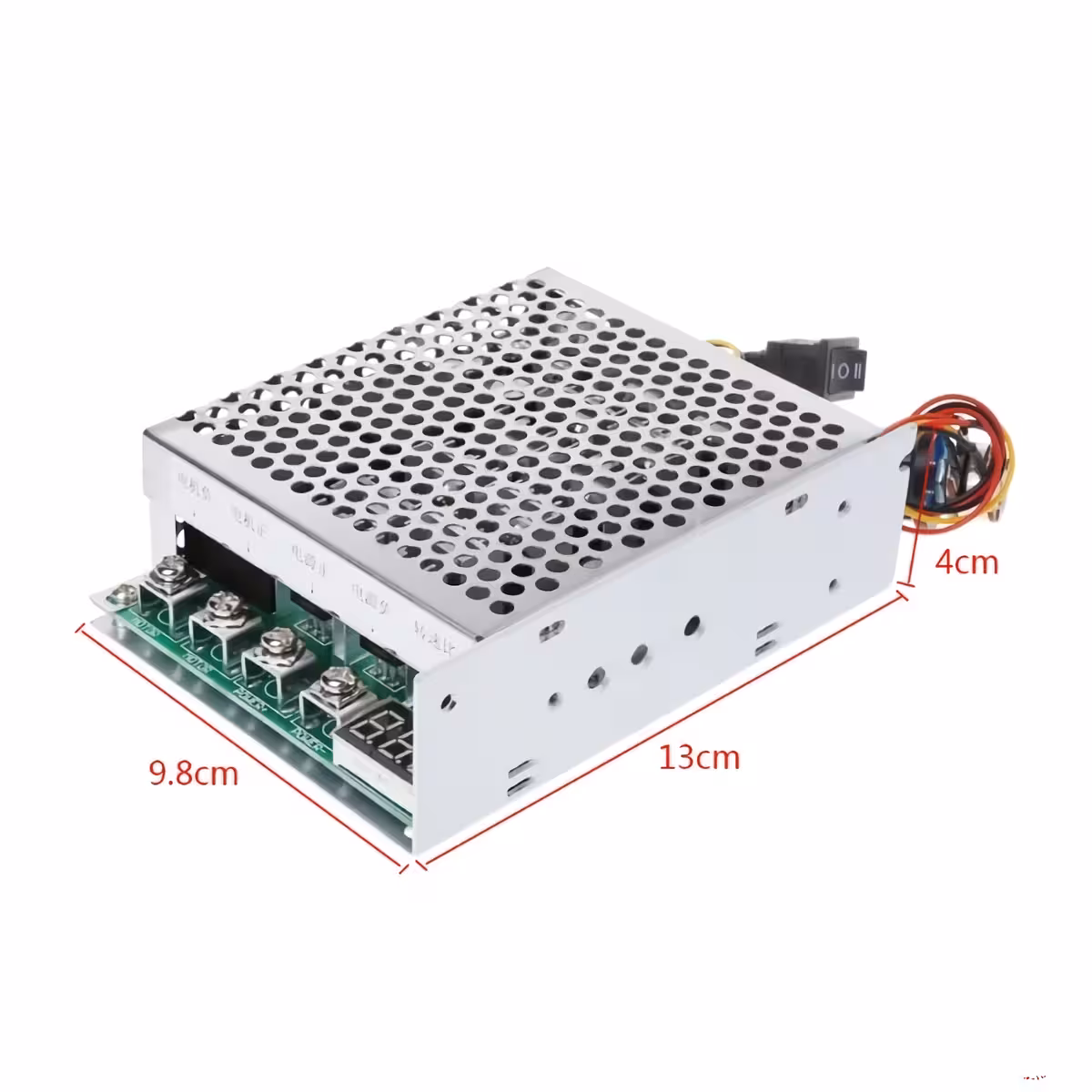

| Dimensiuni modul complet | 13 × 10 × 4 cm |
| Tip conexiuni | Borne terminal + buton 7mm |
Instrucțiuni de Programare și Utilizare
- Conectează sursă de alimentare DC (10V–55V) la bornele de intrare ale controlerului, respectând polaritatea marcată.
- Conectează motorul DC sau sarcina (HHO generator, electrolizor etc.) la bornele de ieșire — nu porni controlerul fără sarcină conectată.
- Setează potențiometrul la poziția minimă (0%) înainte de prima pornire.
- Activează controlerul din comutatorul ON/OFF integrat în potențiometru.
- Crește treptat turația prin rotirea potențiometrului, monitorizând afișajul digital (0–100%).
- Pentru inversarea sensului de rotație, aduce potențiometrul la 0%, oprește motorul complet, apoi acționează butonul de direcție și reporni treptat.
- Asigură ventilație adecvată a modulului la curenți mari (peste 40A continuu) pentru a preveni supraîncălzirea.
Conținut Pachet
- 1× Controller PWM Digital Motor DC 60A/100A 12V–55V cu afișaj digital
Întrebări Frecvente
Pot folosi acest controller fără motor conectat, doar pentru testare?
Nu. Funcționarea fără sarcină (motor sau alt consumator) conectată poate deteriora tranzistorii MOSFET. Conectați întotdeauna sarcina înainte de pornire.
Este compatibil cu un generator HHO de 24V/30A?
Da. Controlerul suportă 24V și 60A continuu, deci este pe deplin compatibil cu generatoare HHO de 24V și curenți sub 60A. Asigurați-vă că sursă de alimentare are capacitatea necesară.
Inversarea sensului de rotație poate fi făcută în mers?
Nu este recomandat. Opriți motorul complet (setați la 0%), schimbați direcția, apoi reporniți treptat pentru a proteja atât motorul cât și controlerul.
Are nevoie de radiator suplimentar la curenți mari?
La curenți continuu peste 40A este recomandată montarea unui radiator extern sau asigurarea unui flux de aer forțat (ventilator) pentru a menține temperatura în limite sigure.
Poate controla motoare brushless (BLDC)?
Nu. Acest controller PWM este destinat exclusiv motoarelor DC cu perii (brushed DC motors). Pentru motoare brushless este necesar un controller BLDC dedicat.
