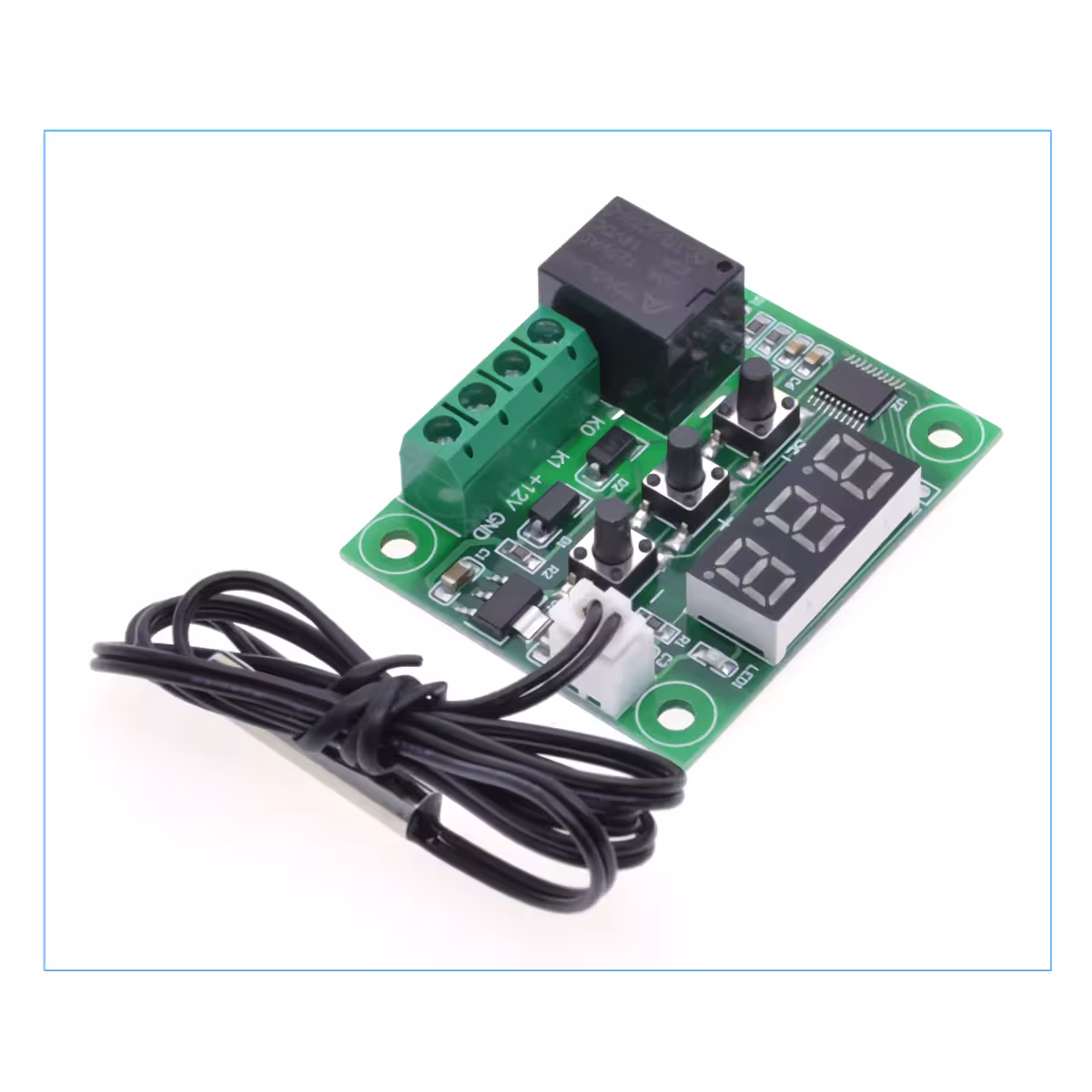

Termostat Digital Programabil W1209 12V – Control Precis al Temperaturii între -50°C și +110°C

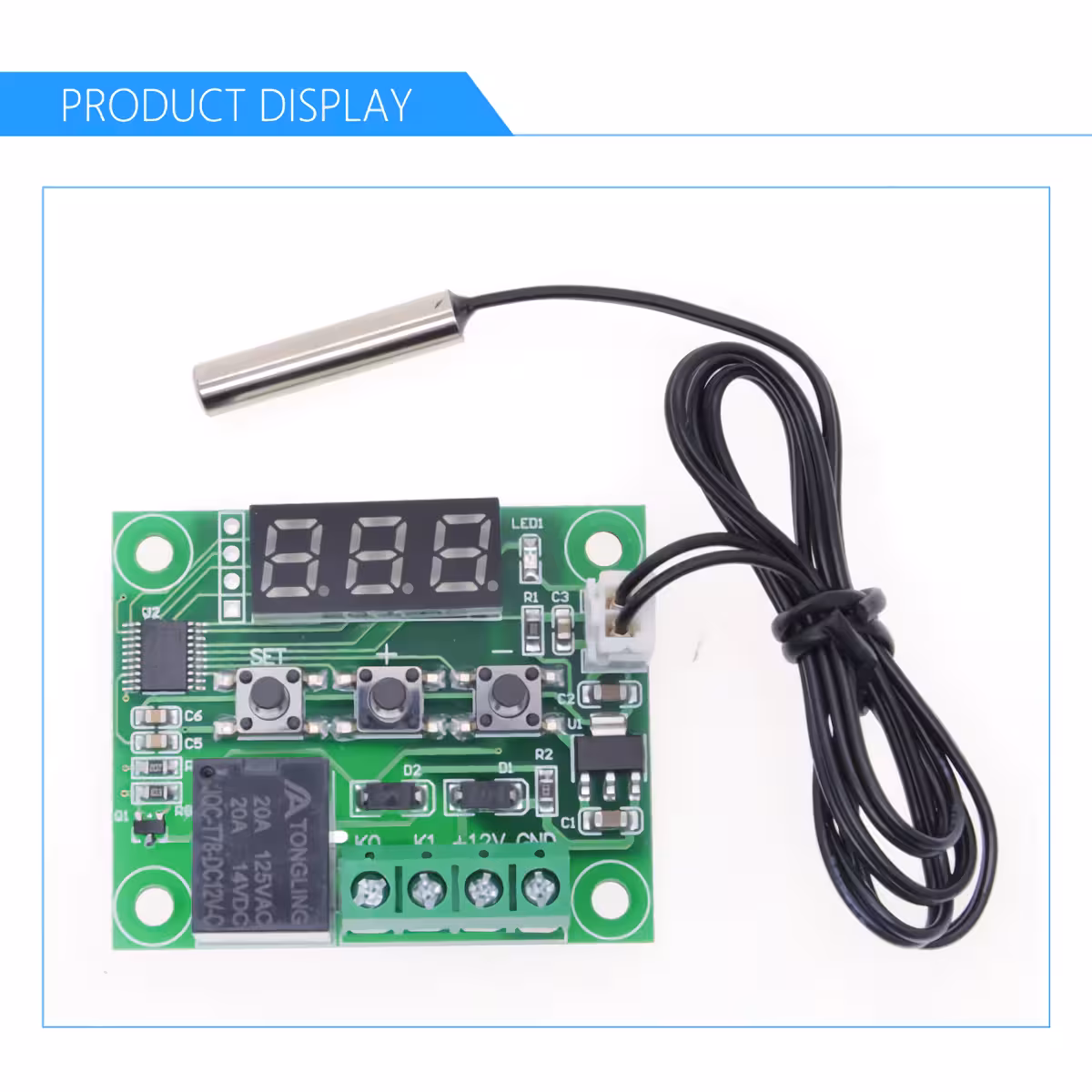

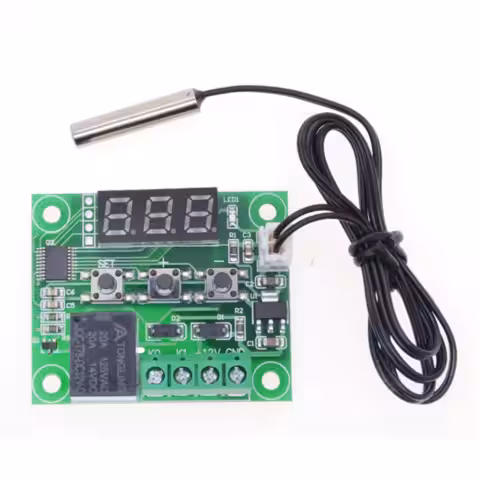

Termostatul digital programabil W1209 este o soluție compactă și versatilă pentru controlul automat al temperaturii în aplicații industriale, agricole sau casnice. Alimentat la 12V DC, dispune de o sondă NTC inclusă, un releu cu capacitate de 20A și un display LED de 0,28 inch cu rezoluție de 0,1°C.
Notă: Pentru sarcini electrice ce depășesc 20A, se recomandă utilizarea unui contactor electric extern, comandat prin releul termostatului.
De ce să alegi acest model? (Avantaje cheie):
- Interval larg de temperatură: funcționează între -50°C și +110°C, acoperind aplicații frigorifice și de încălzire

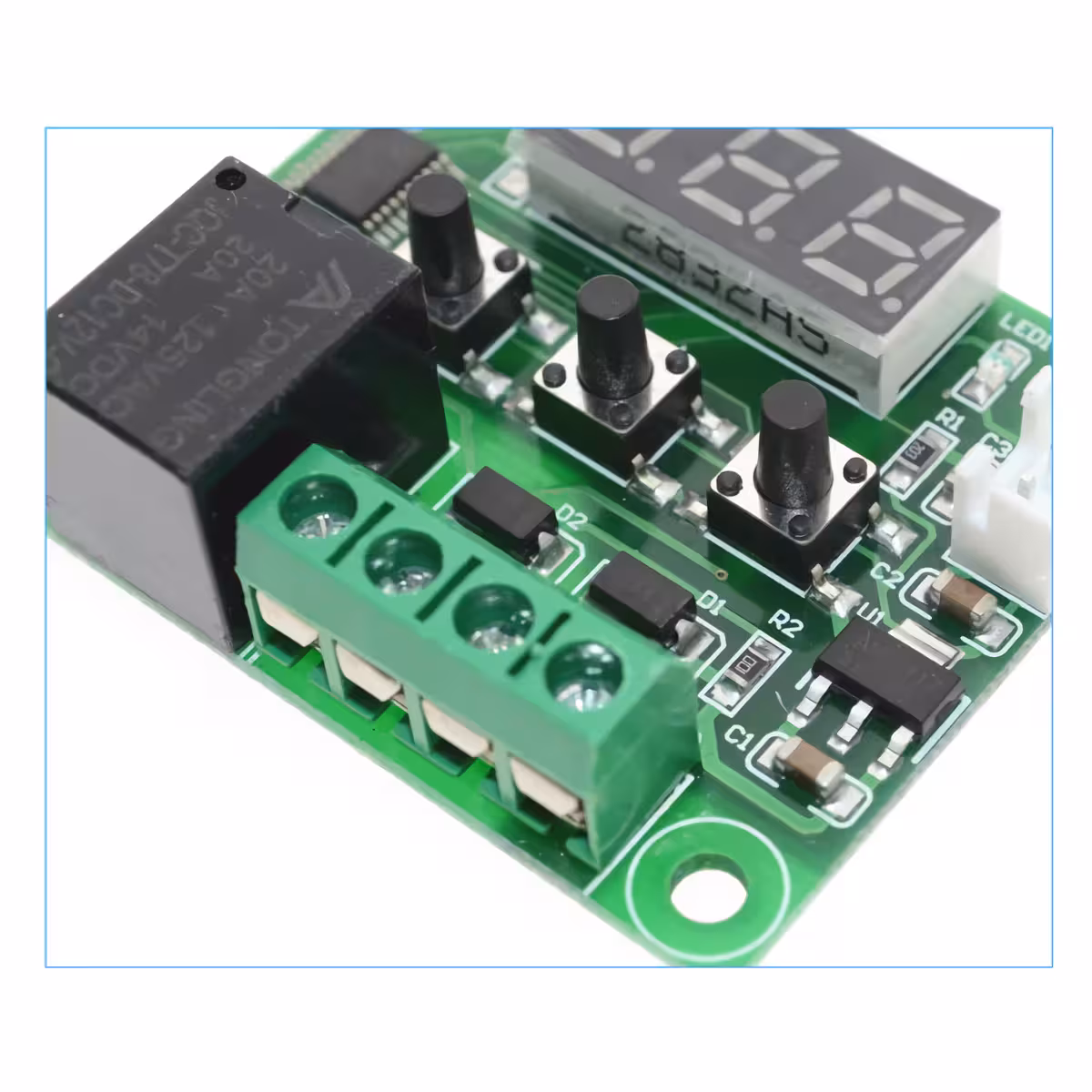

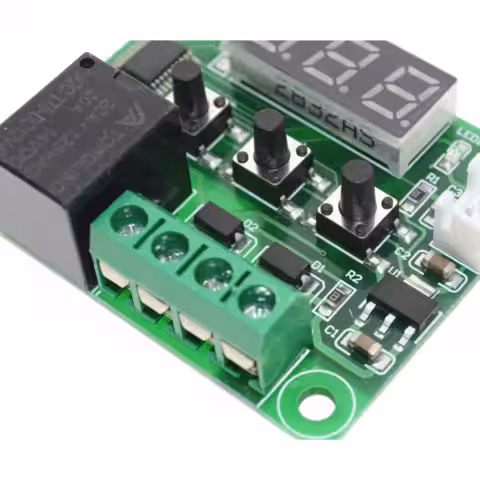

- Releu dublu 20A (NO/NC): comandă directă a echipamentelor fără componente suplimentare
- Rezoluție și precizie de 0,1°C: măsurare extrem de fină, ideală pentru procese sensibile
- Parametri complet programabili: mod încălzire/răcire, histerezis, calibrare, delay, alarmă
- Consum redus: 35–65mA, perfect pentru sisteme alimentate din baterie sau panou solar
- Sondă NTC inclusă: gata de utilizare imediat după conectare
Detalii și Performanță
Modulul W1209 utilizează un microcontroler dedicat cu rată de refresh de 0,5 secunde, asigurând o reacție rapidă la variațiile de temperatură. Releul dublu oferă atât contact normal deschis (NO) cât și normal închis (NC), permițând logică directă sau inversă în funcție de aplicație. Sonda NTC poate fi înlocuită cu una de tip PTC pentru compatibilitate extinsă. Dimensiunile compacte de 48,5 x 40 mm facilitează integrarea în tablouri electrice sau carcase personalizate.
| Parametru | Valoare / Detaliu |
|---|---|
| Gamă temperaturi măsurate | -50°C până la +110°C |
| Compatibilitate sonde | NTC (inclusă), PTC |
| Rezoluție afișaj | 0,1°C |
| Precizie măsurare | ±0,1°C |
| Precizie histerezis | 0,1°C |
| Rată de refresh | 0,5 secunde |
| Consum curent | 35mA – 65mA |
| Display | LED 0,28 inch, 3 digiti |

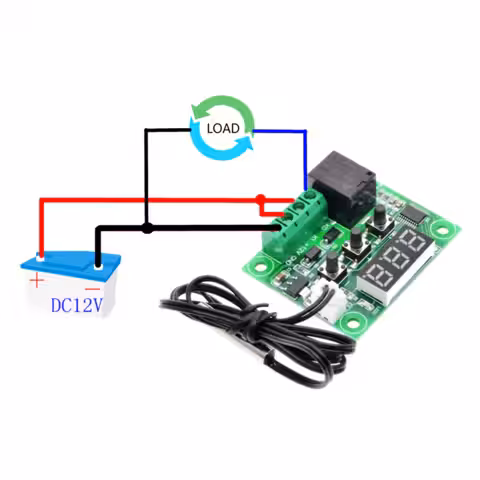

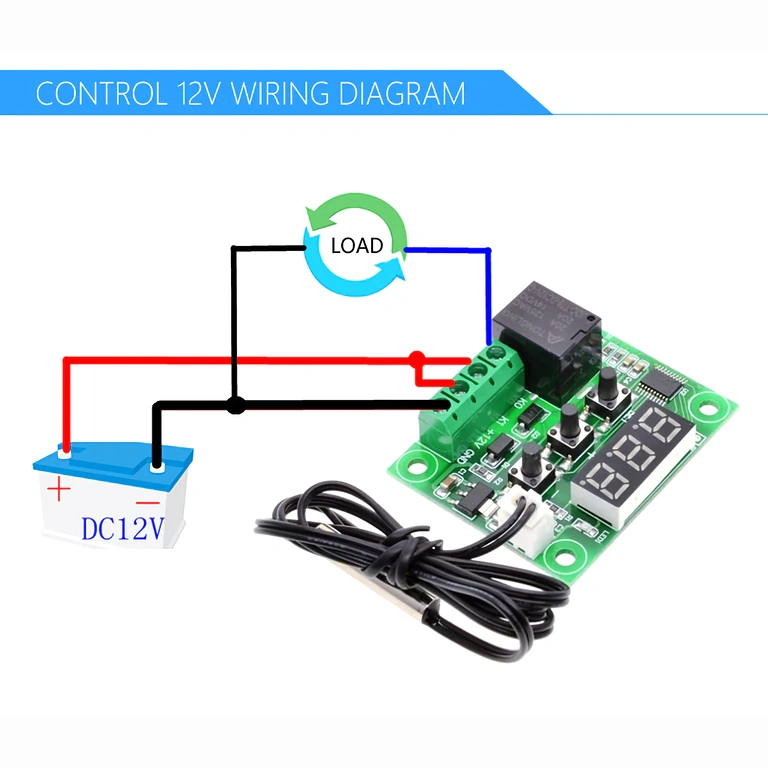

| Tensiune alimentare | 12V DC |
| Curent maxim releu | 20A |
| Tip releu | Dublu: Normal Deschis (NO) / Normal Închis (NC) |
| Temperatură operare | -10°C până la +60°C, umiditate 20%–85% |

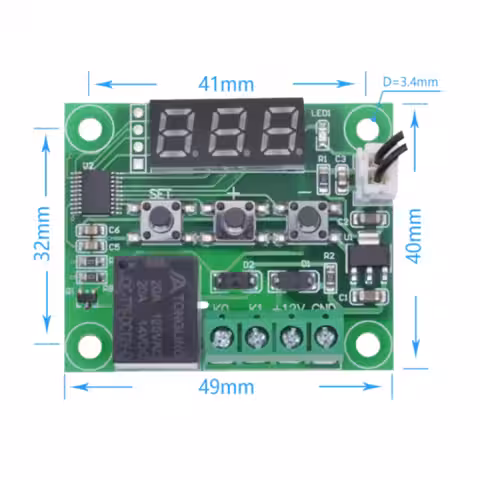

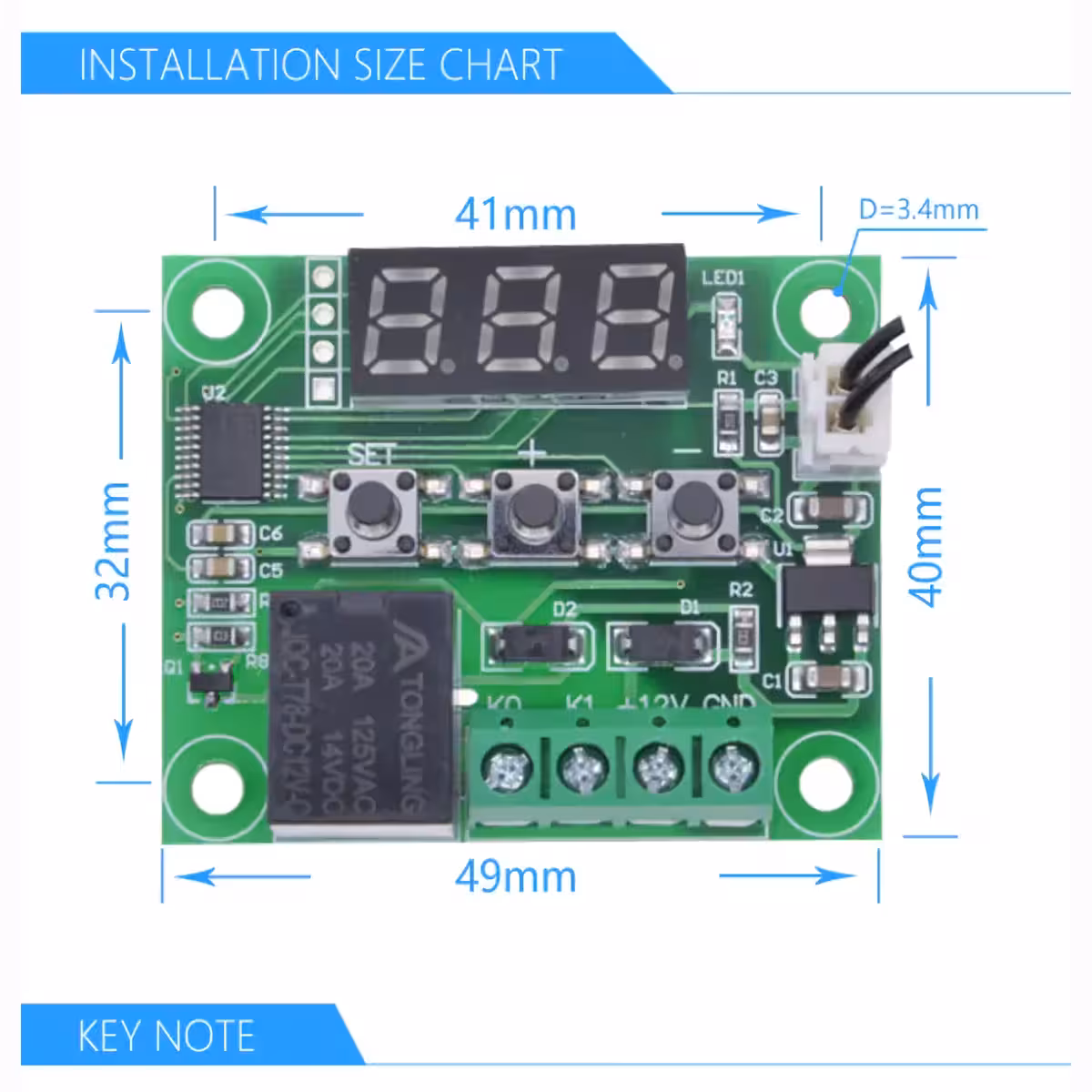

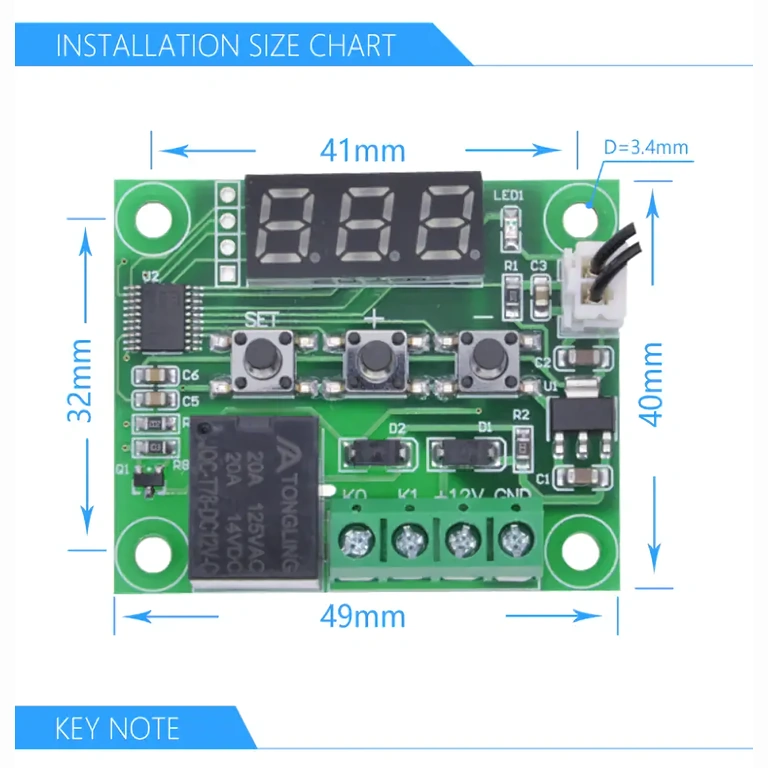

| Dimensiuni modul | 48,5 x 40 mm |
Instrucțiuni de Programare și Utilizare
- Apasă și menține butonul SET timp de 5 secunde pentru a intra în meniul de parametri.
- Navighează între parametri cu butoanele + și –, confirmă cu SET.
- P0 – Mod funcționare: C (răcire) / H (încălzire) — implicit: C
- P1 – Histerezis: interval 0,1–30°C — implicit: 2
- P2 – Limită superioară temperatură: max 110°C — implicit: 110
- P3 – Limită inferioară temperatură: min -50°C — implicit: -50
- P4 – Calibrare senzor: -7°C până la +7°C — implicit: 0
- P5 – Delay activare releu: 0–600 secunde — implicit: 0
- P6 – Alarmă temperatură ridicată: 0–110°C — implicit: OFF
- Pentru resetare la setările din fabrică: apasă simultan butoanele + și –.
- Montează senzorul cu bulbul orientat în sus, ferit de curenți de aer direcți pentru măsurare corectă.
Conținut Pachet

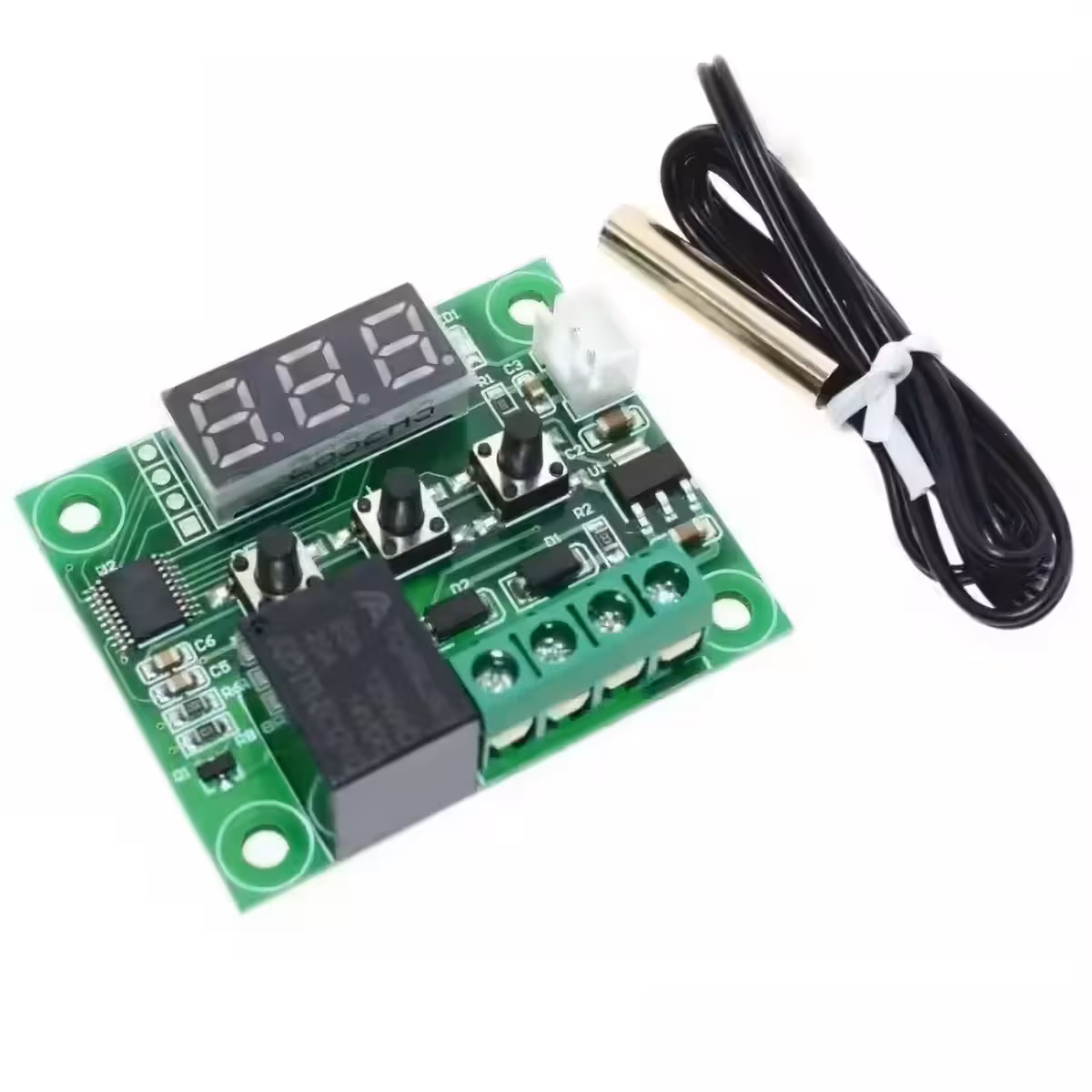

- 1x Modul termostat digital W1209
- 1x Sondă de temperatură NTC
Întrebări Frecvente
Ce tensiune de alimentare necesită termostatul W1209?

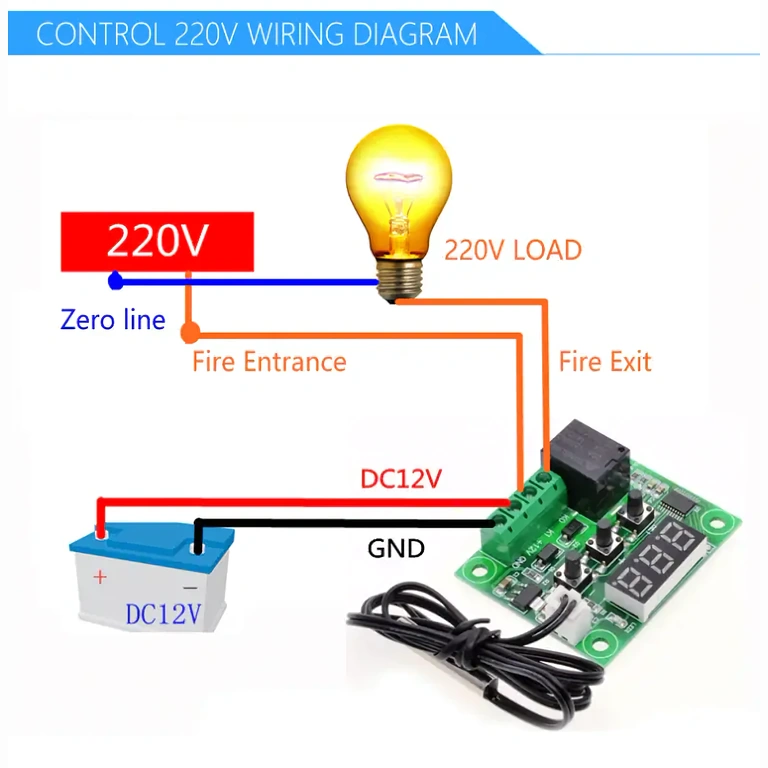

Termostatul W1209 funcționează exclusiv la 12V DC. Nu este compatibil cu alimentare la 220V AC fără un adaptor corespunzător.
Poate controla un compresor frigorific sau o rezistență de încălzire?

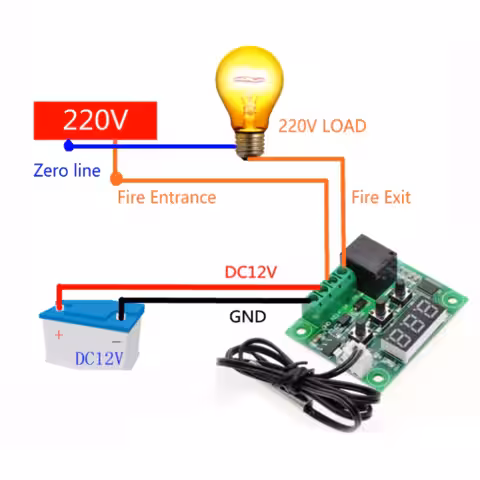

Da, releul de 20A permite comanda directă a compresoarelor mici, rezistențelor electrice, electrovalvelor și ventilatoarelor. Pentru sarcini mai mari de 20A, folosiți un contactor electric extern.
Sonda NTC inclusă poate fi înlocuită?
Da, termostatul este compatibil atât cu sonde de tip NTC cât și PTC. Sonda inclusă în pachet este de tip NTC și poate fi înlocuită cu una de lungime mai mare sau cu caracteristici diferite.
Cum setez termostatul în mod încălzire sau răcire?
Intră în meniul de parametri (apasă SET 5 secunde) și modifică parametrul P0: alege H pentru mod încălzire sau C pentru mod răcire.
Care este diferența dintre contactul NO și NC al releului?
Contactul Normal Deschis (NO) se închide când termostatul activează releul, iar contactul Normal Închis (NC) se deschide la activare. Alegerea depinde de logica dorită în aplicația dvs.
