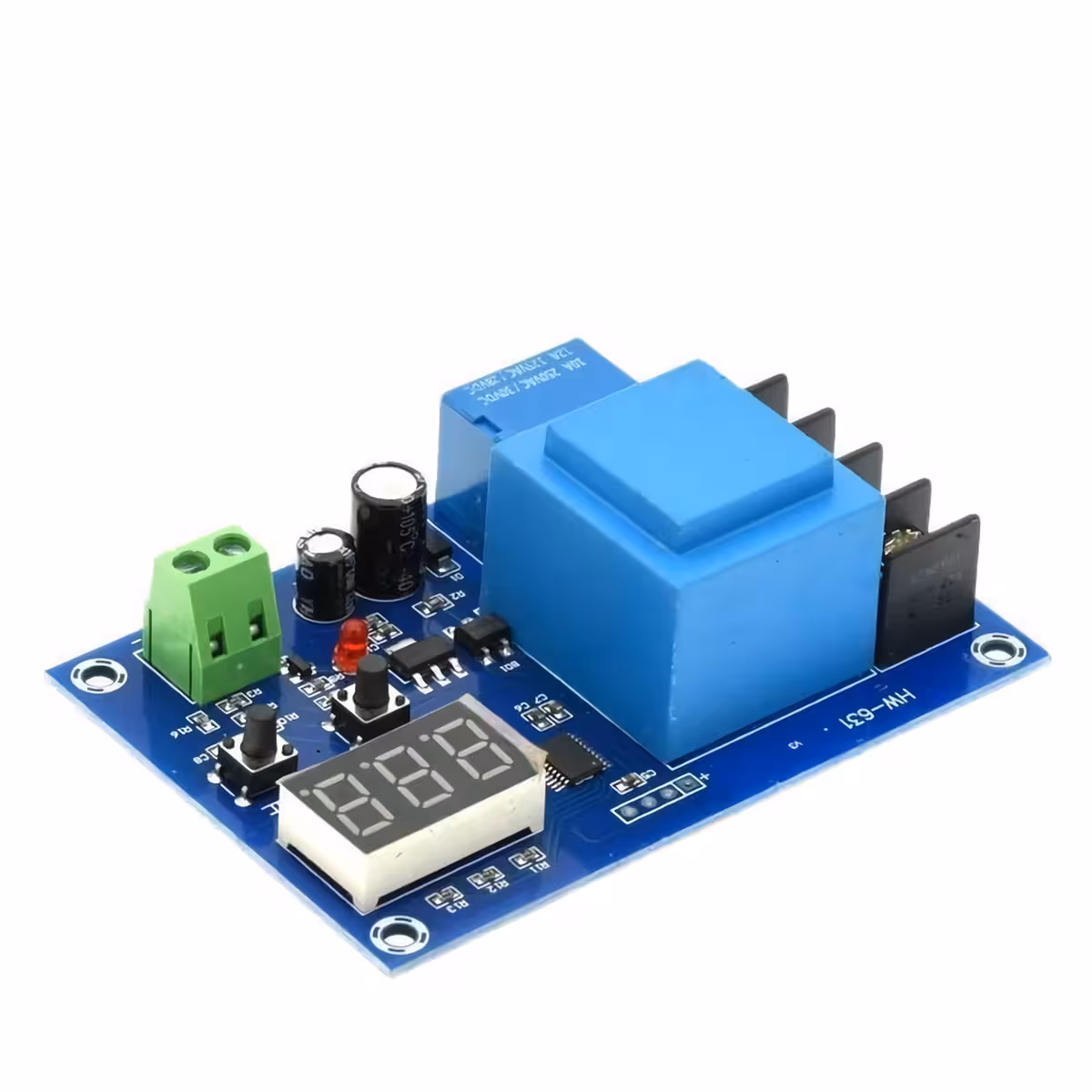

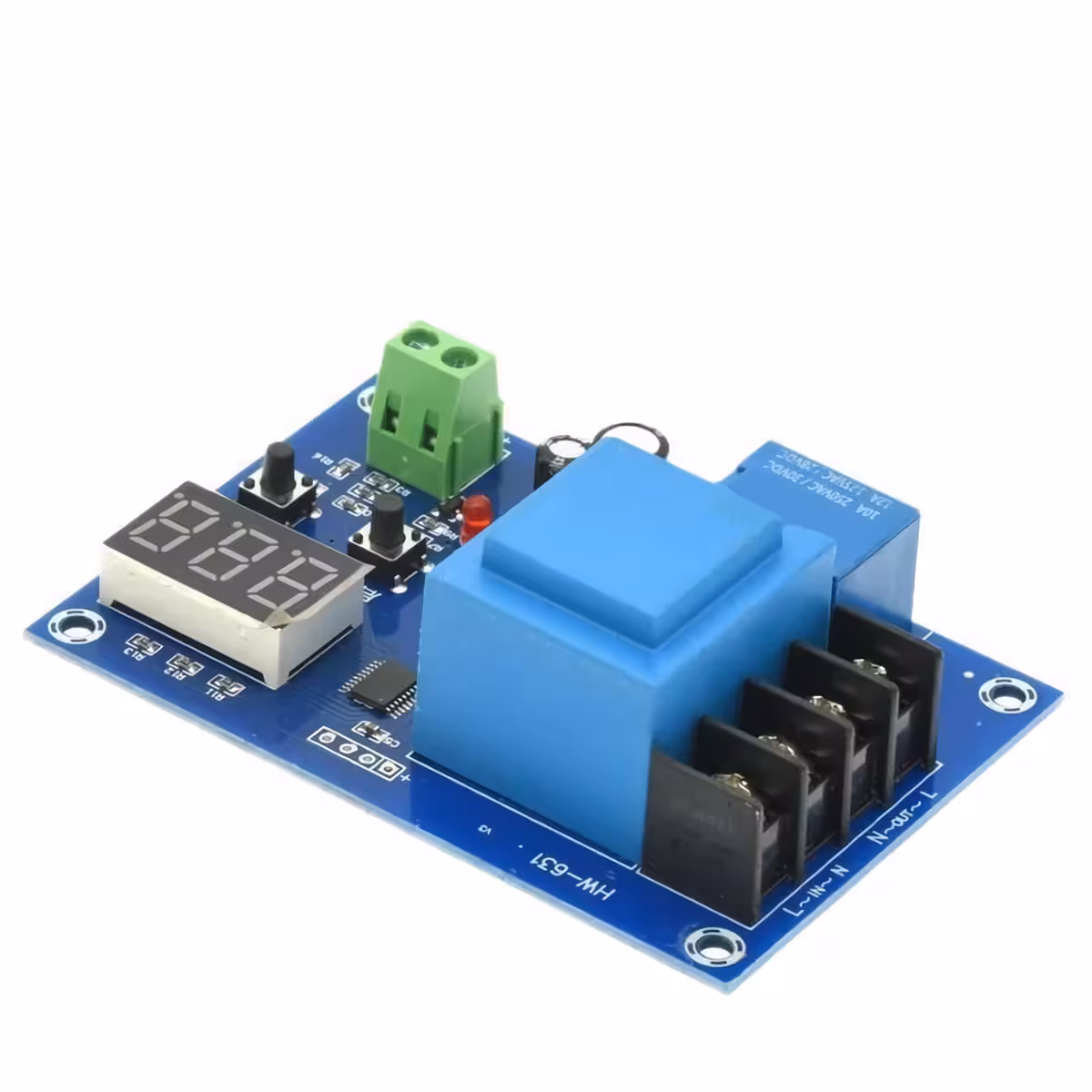

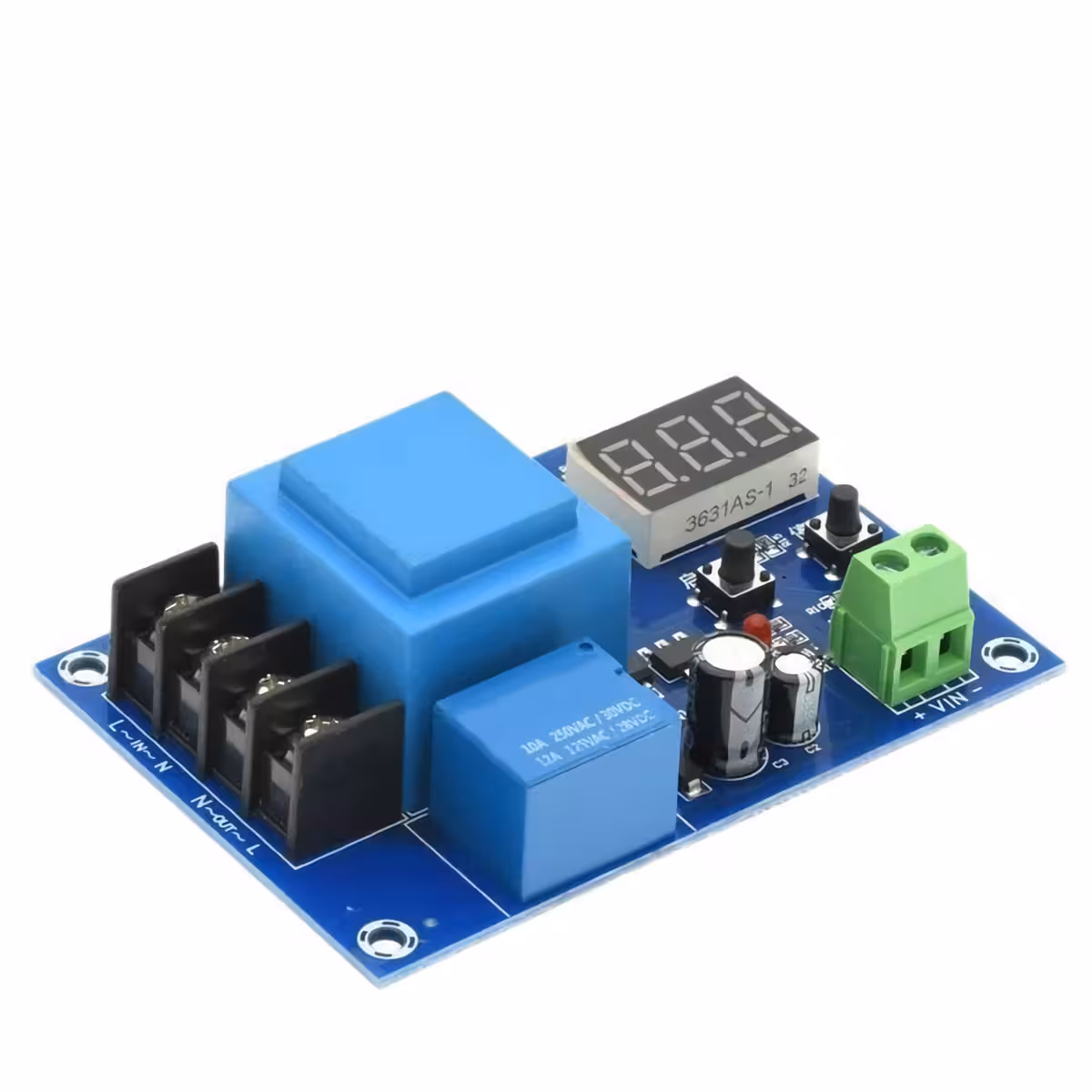

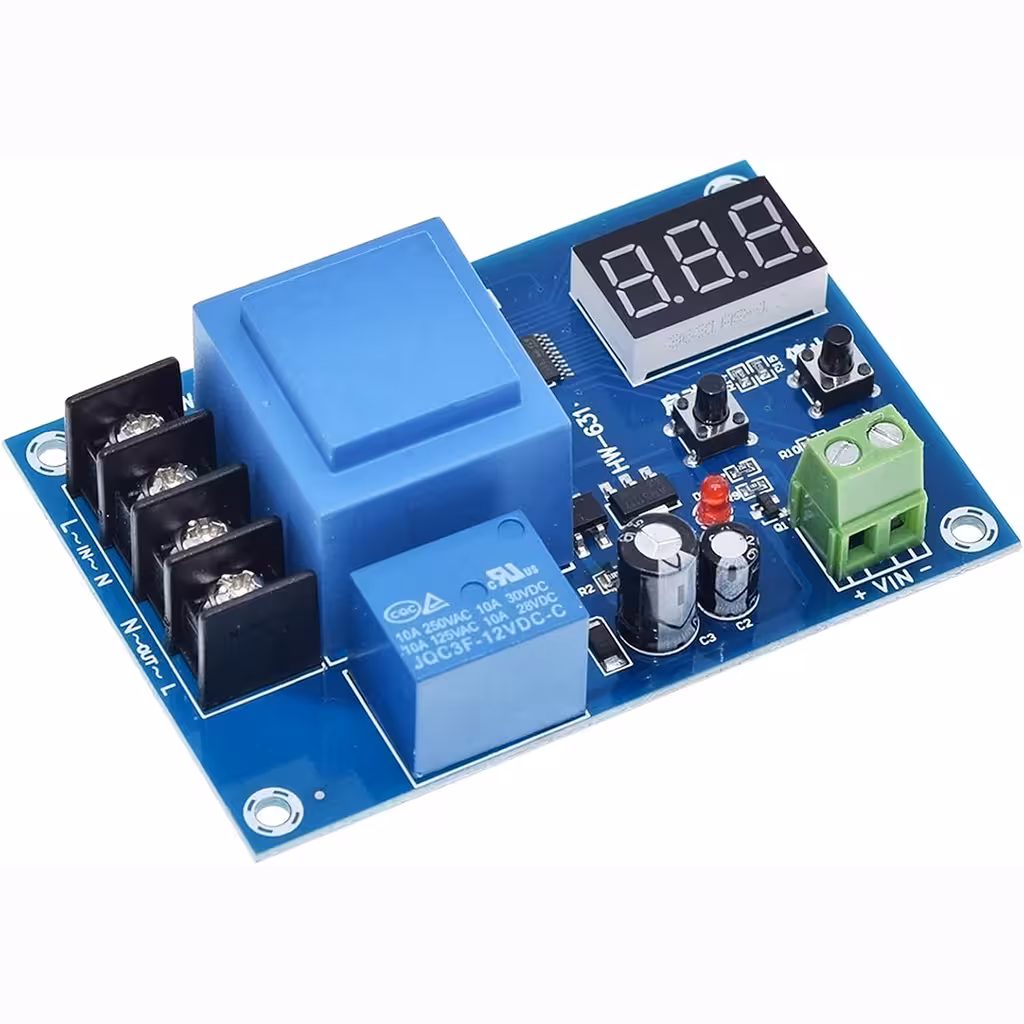

Modul Controler XH-M602 – Încărcare Automată Baterii 3.7V–120V cu Releu și Afișaj LED
Modulul electronic XH-M602 este un controler inteligent de încărcare baterii cu tensiune reglabilă între 3.7V și 120V, echipat cu releu de comutare automată și afișaj LED de precizie 0.1V. Compatibil cu toate tipurile majore de acumulatori, oferă un control fiabil și precis al ciclului de încărcare prin setarea individuală a pragurilor de pornire și oprire.
Notă: Modulul controlează procesul de încărcare prin releu (pornire/oprire automată), dar nu generează tensiunea de încărcare — este necesară o sursă externă de alimentare compatibilă cu bateria utilizată.
De ce să alegi modulul XH-M602? (Avantaje cheie):
- Compatibilitate universală – funcționează cu baterii Li-Ion, Li-Polimer, Litiu-Fier (LiFePO4), Ni-Cd, Ni-MH și Plumb-Acid de la 3.7V până la 120V
- Control automat prin releu – setezi pragurile de START și STOP, iar modulul gestionează singur ciclul de încărcare fără intervenție manuală
- Afișaj LED cu precizie 0.1V – monitorizare în timp real a tensiunii bateriei pentru o gestionare exactă a stării de încărcare
- Aplicații diverse – ideal pentru baterii auto 12V, sisteme solare 24V/48V, trotinete electrice, UPS și acumulatori industriali
- Resetare rapidă – revenire la setările implicite prin apăsarea simultană a butoanelor START și STOP
- Compact și ușor – dimensiuni reduse (89 × 58 × 24 mm, 111g) pentru integrare facilă în orice proiect DIY sau instalație fixă
Detalii și Performanță
Modulul XH-M602 este proiectat pentru a gestiona automat ciclul de încărcare al bateriilor reîncărcabile prin intermediul unui releu de comutare. Tensiunile de pornire (START) și oprire (STOP) a încărcării sunt complet configurabile, permițând adaptarea la orice tip de baterie sau aplicație. Afișajul LED cu rezoluție de 0.1V oferă citiri clare și precise ale tensiunii în timp real. Alimentarea modulului se face la 220V AC, ceea ce îl face potrivit pentru instalații fixe acasă, în atelier sau în sisteme fotovoltaice. Plaja largă de tensiuni suportate — de la 3.7V (celule Li-Ion individuale) până la 120V (sisteme de baterii în serie) — face din XH-M602 una dintre cele mai versatile soluții de control disponibile pe piață.
| Parametru | Valoare / Detaliu |
|---|---|
| Model | XH-M602 |
| Tensiune monitorizată baterie | 3.7V – 120V |
| Tensiuni setabile (uzuale) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Tip control | Releu ON/OFF (pornire/oprire automată încărcare) |
| Afișaj | LED, precizie 0.1V |
| Alimentare modul | 220V AC |
| Tipuri baterii compatibile | Li-Ion, Li-Polimer, LiFePO4, Ni-Cd, Ni-MH, Plumb-Acid |
| Aplicații principale | Auto 12V, panouri solare, UPS, vehicule electrice, DIY |
| Dimensiuni | 89 × 58 × 24 mm |
| Greutate | 111g |
Instrucțiuni de Programare și Utilizare
- Setare prag START (pornire încărcare): țineți apăsat butonul START timp de 3 secunde până când valoarea curentă clipește, apoi ajustați tensiunea dorită folosind butoanele + și – și confirmați cu START.
- Setare prag STOP (oprire încărcare): țineți apăsat butonul STOP timp de 3 secunde până când valoarea clipește, ajustați tensiunea de oprire cu + și – și confirmați cu STOP.
- Resetare la setările implicite: apăsați simultan butoanele START și STOP și mențineți apăsate până când pe afișaj apare 888 — resetarea este completă.
- Conectare baterie: conectați bornele modulului la baterie respectând polaritatea indicată (+ și –), iar sursa de încărcare externă la ieșirea releului.
- Verificare funcționare: la atingerea pragului STOP, releul se decuplează automat și încărcarea se întrerupe; la scăderea tensiunii sub pragul START, releul repornește ciclu de încărcare.
Conținut Pachet
- 1 × Modul controler încărcare baterii XH-M602
Întrebări Frecvente
Modulul XH-M602 funcționează cu baterii de 12V pentru mașini?
Da, modulul este pe deplin compatibil cu baterii auto de 12V Plumb-Acid. Setezi pragul STOP la tensiunea de încărcare completă (ex: 14.4V) și pragul START la tensiunea minimă dorită (ex: 12.0V), iar releul gestionează automat ciclul.
Poate fi folosit în sisteme cu panouri solare?
Da, XH-M602 este frecvent utilizat în instalații fotovoltaice pentru sisteme de baterii de 24V, 48V sau 72V. Controlează când sursa de încărcare (panoul solar + regulatorul de încărcare) este conectată la baterie, protejând împotriva supraîncărcării.
Modulul generează tensiunea de încărcare?
Nu. XH-M602 este un controler, nu un încărcător. El monitorizează tensiunea bateriei și comandă un releu care conectează sau deconectează sursa externă de încărcare. Ai nevoie de un încărcător sau sursă de alimentare separată, compatibilă cu tipul bateriei tale.
Ce tipuri de baterii sunt compatibile?
Modulul este compatibil cu: Li-Ion, Li-Polimer, LiFePO4 (Litiu-Fier), Ni-Cd, Ni-MH și Plumb-Acid, pentru orice tensiune nominală între 3.7V și 120V.
Care este precizia de măsurare a tensiunii?
Afișajul LED al modulului XH-M602 afișează tensiunea cu o precizie de 0.1V, suficientă pentru gestionarea corectă a ciclurilor de încărcare la toate tipurile de baterii suportate.
