Temporizator Releu 12V cu Display Digital Dual – Control Precis pentru Automatizari

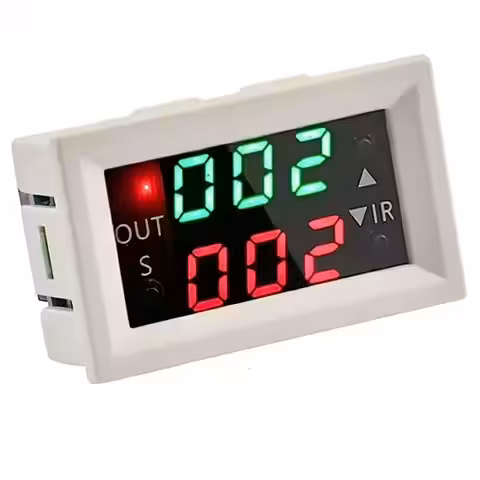

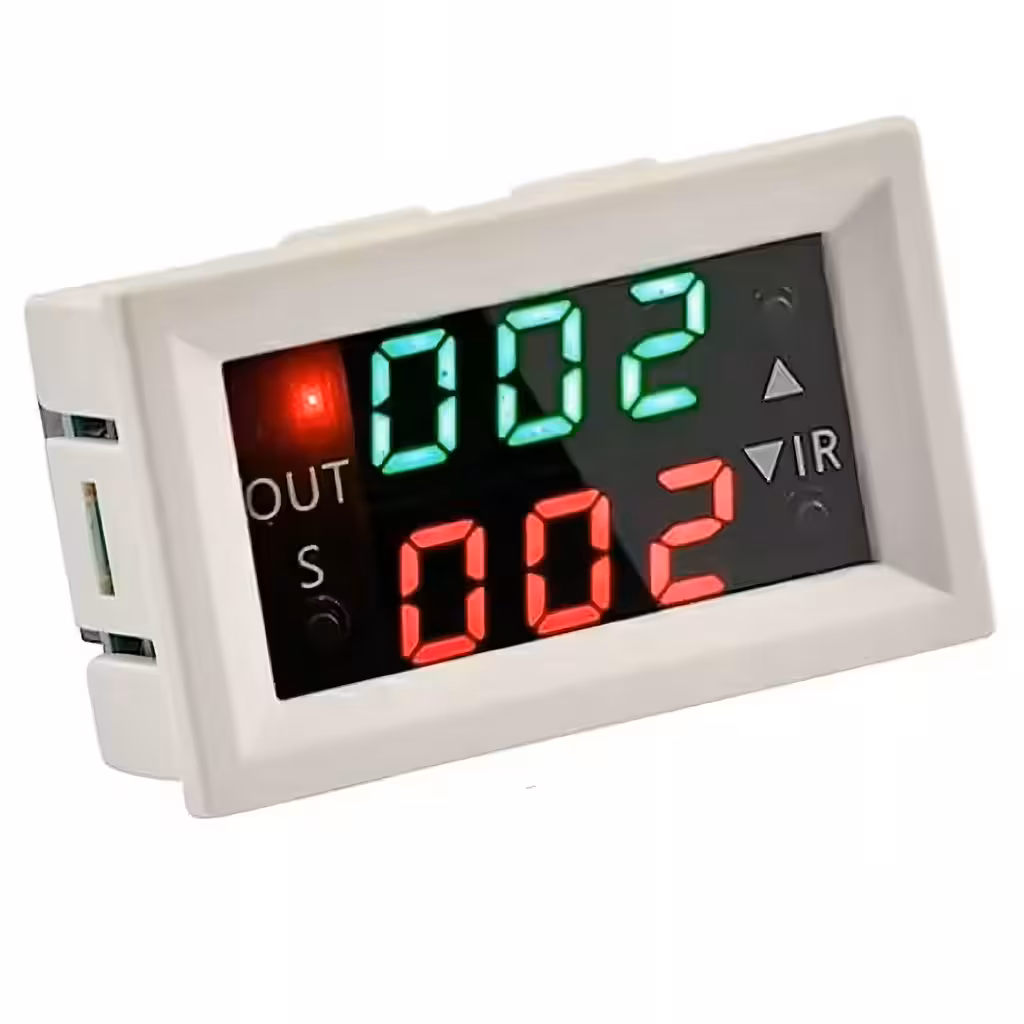

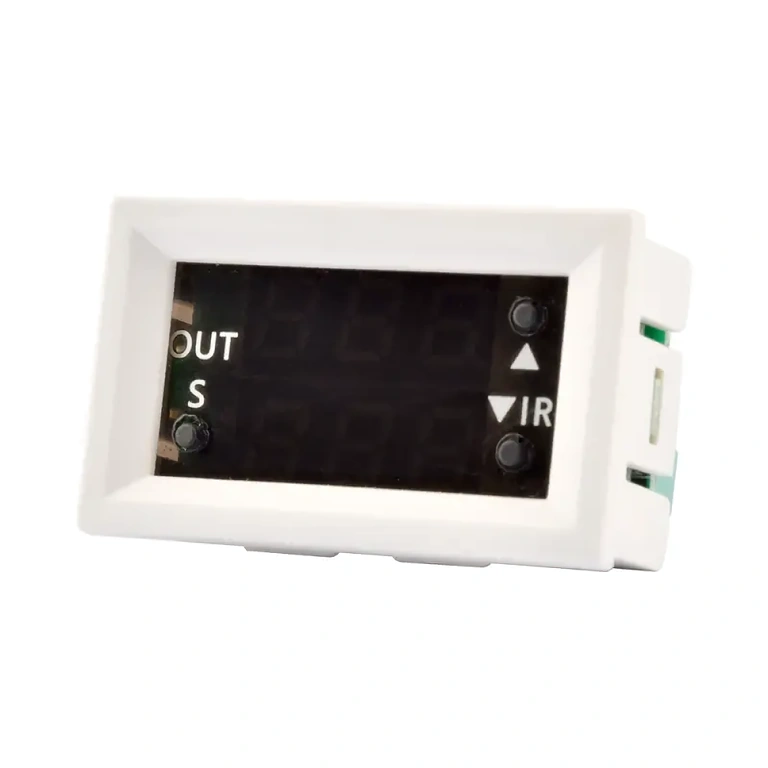

Modulul temporizator programabil cu releu 12V este un dispozitiv electronic multifuncțional, conceput pentru aplicații de automatizare industrială, alimentare controlată, sisteme DIY și proiecte electronice avansate. Acesta permite setarea a două intervale de timp independente (T1 și T2), afișate clar pe un ecran LED dublu (verde și roșu), oferind flexibilitate maximă în configurare.
Notă: Setările configurate se memorează automat în cazul întreruperii alimentării, asigurând continuitatea operării după repornire.
De ce să alegi acest model? (Avantaje cheie):

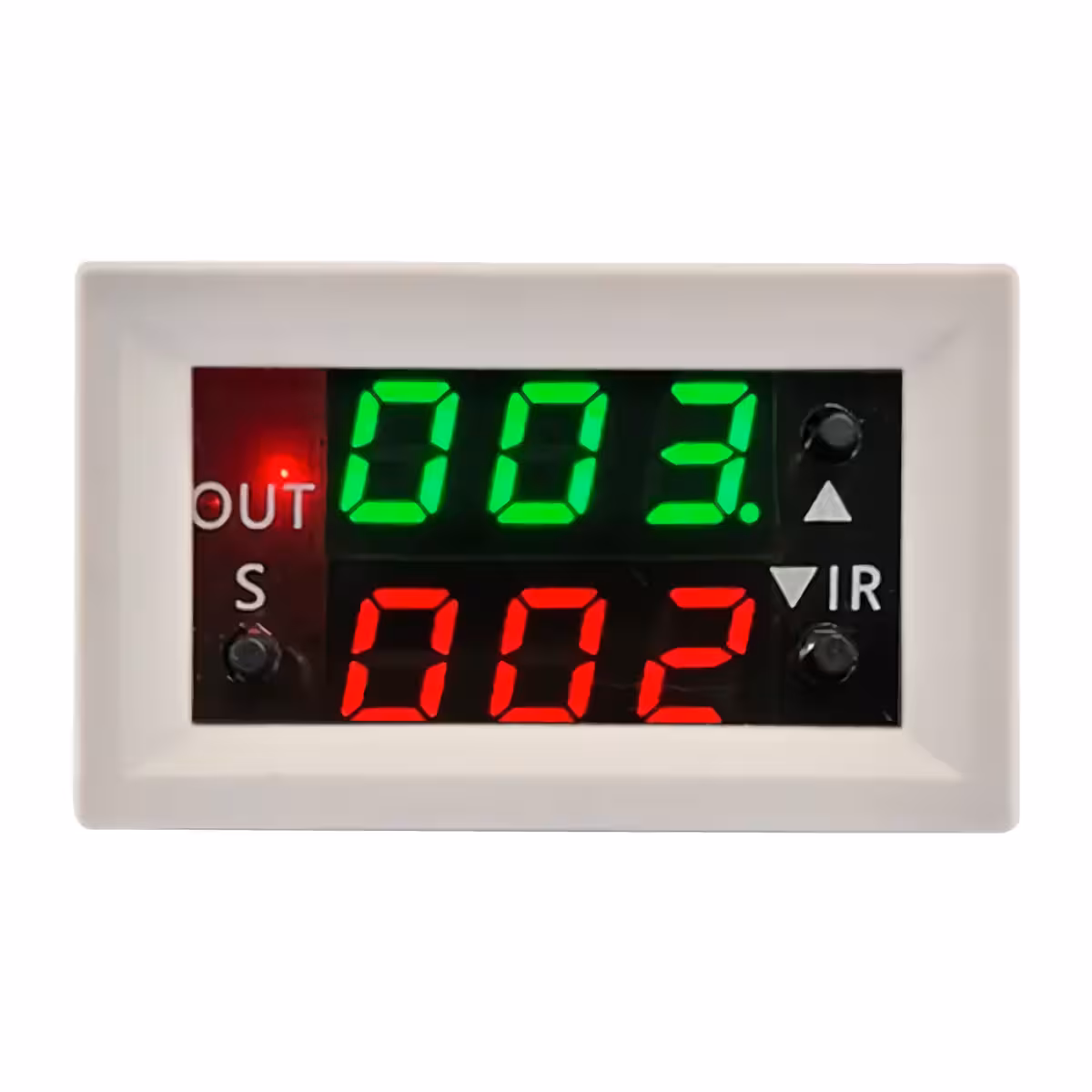

- Afișaj LED dublu: Vizualizare simultană a ambelor intervale de timp (verde pentru T1, roșu pentru T2) pentru monitorizare clară.
- 3 moduri de funcționare: Delay (întârziere), Timing (programare) și Loop (ciclu repetitiv infinit) pentru orice scenariu de automatizare.
- Interval flexibil de reglare: 0-999 în secunde, minute sau ore, acoperind aplicații de la milisecunde la procese de lungă durată.

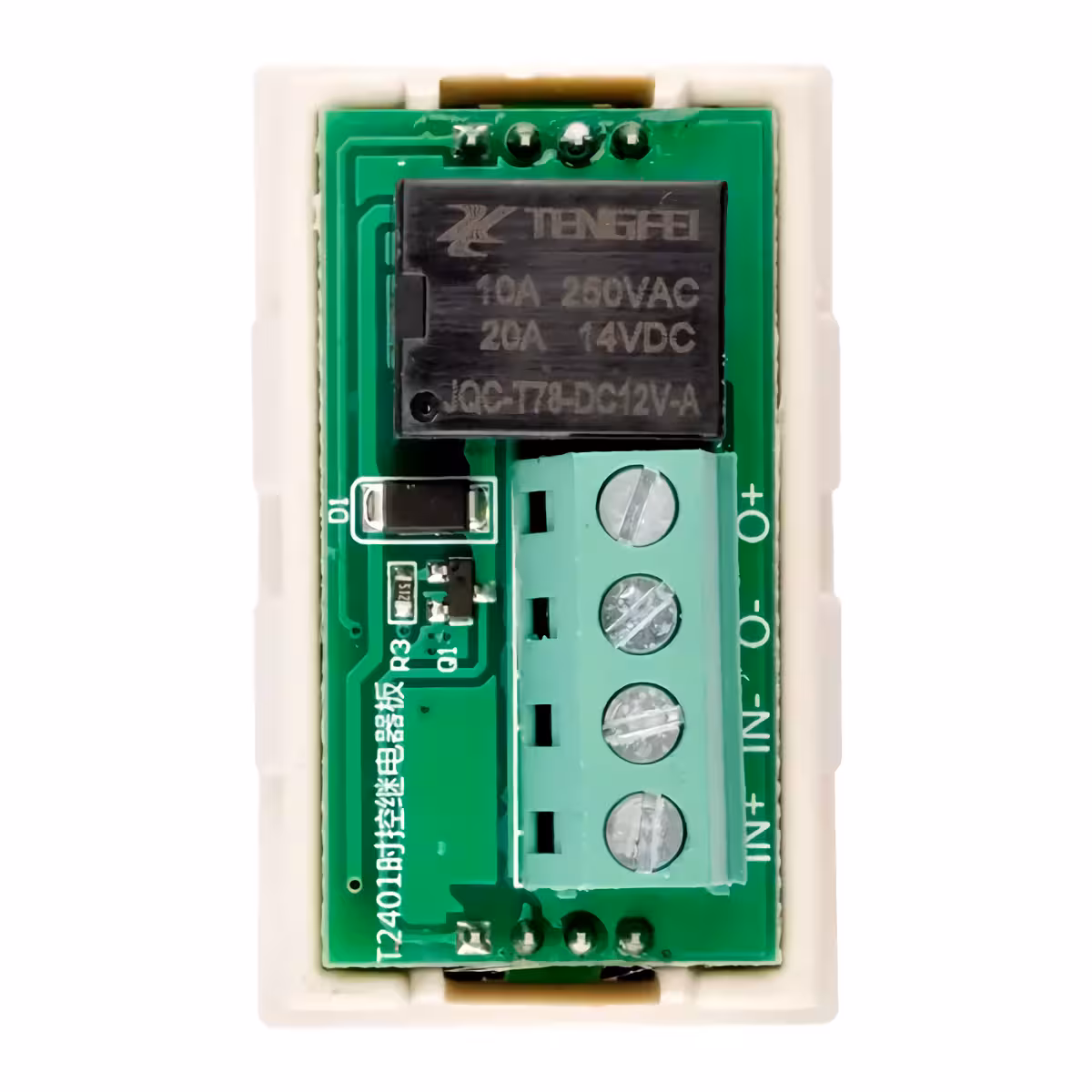

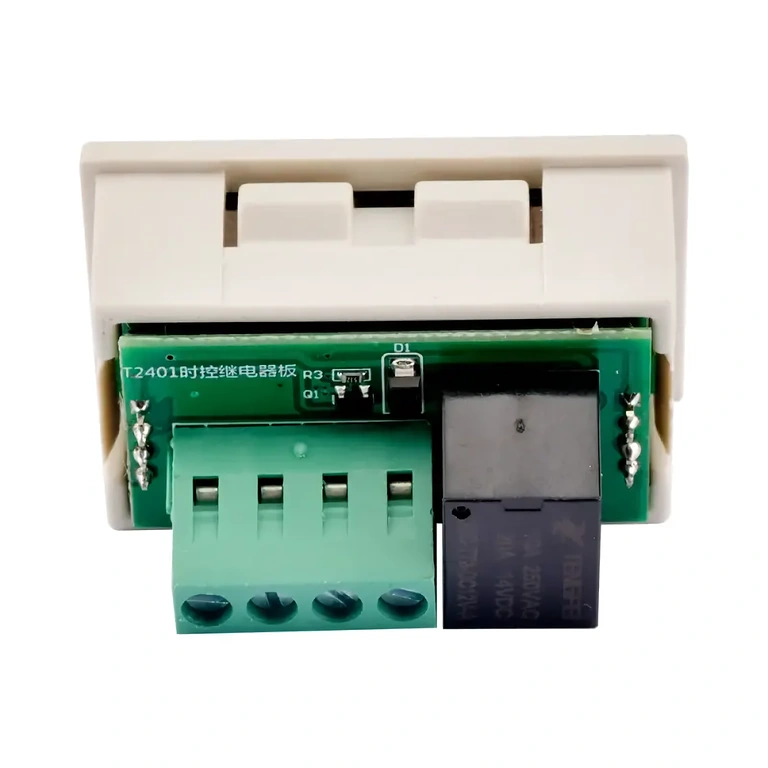

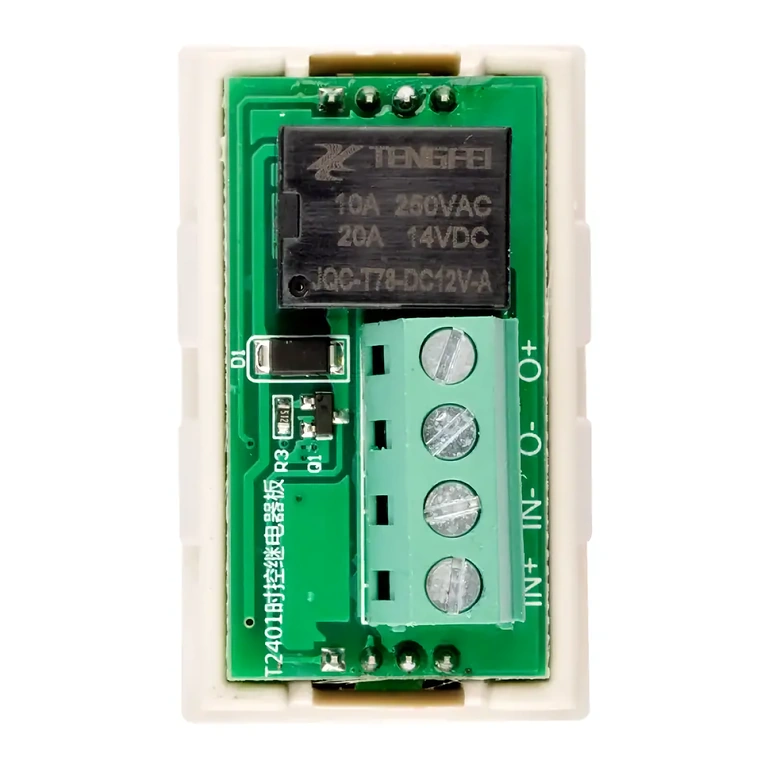

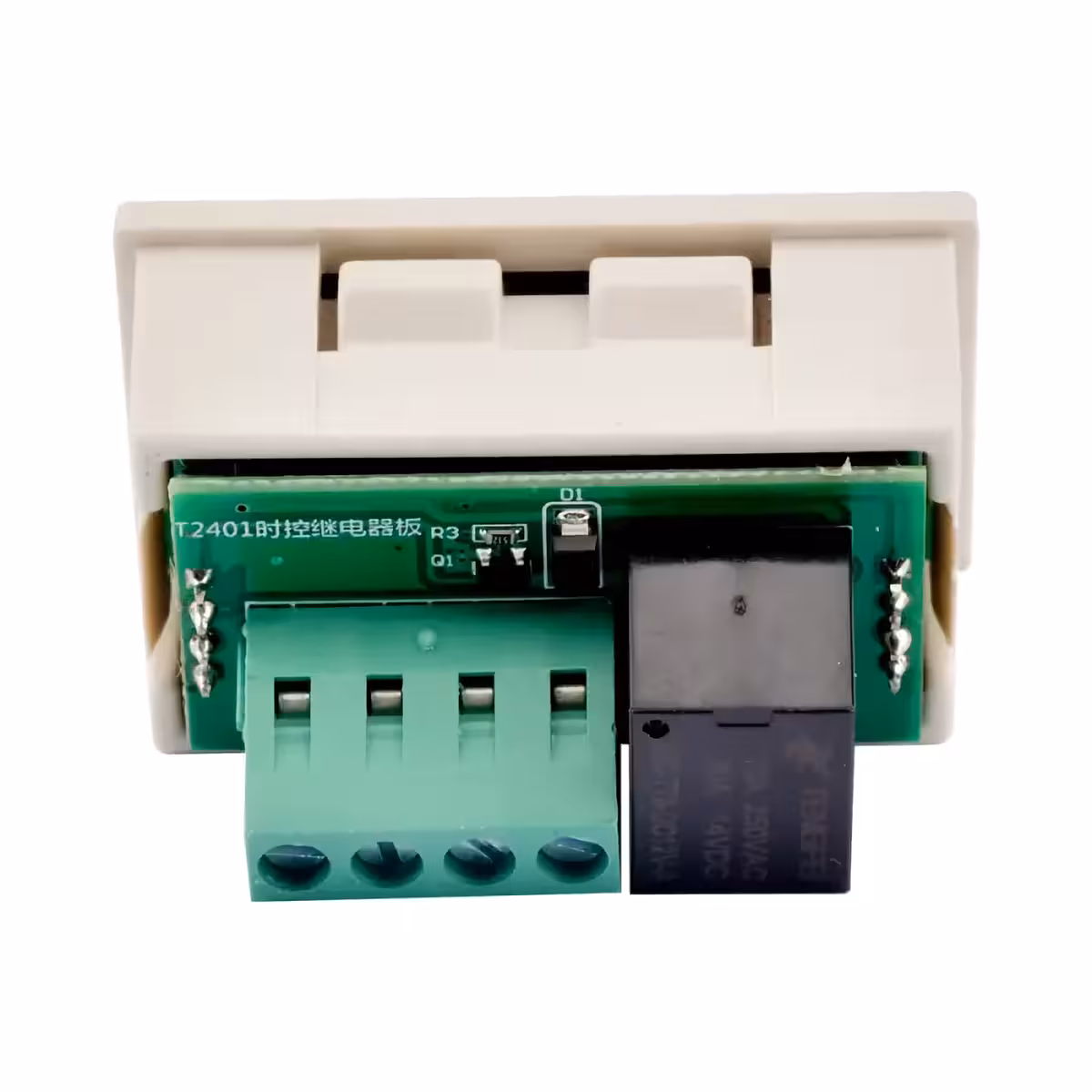

- Releu robust de 20A: Capacitate mare de comutare pentru sarcini electrice consistente, inclusiv motoare și pompe.
- Memorie nevolatilă: Setările rămân salvate chiar și după deconectarea completă de la sursa de alimentare.
Detalii și Performanță

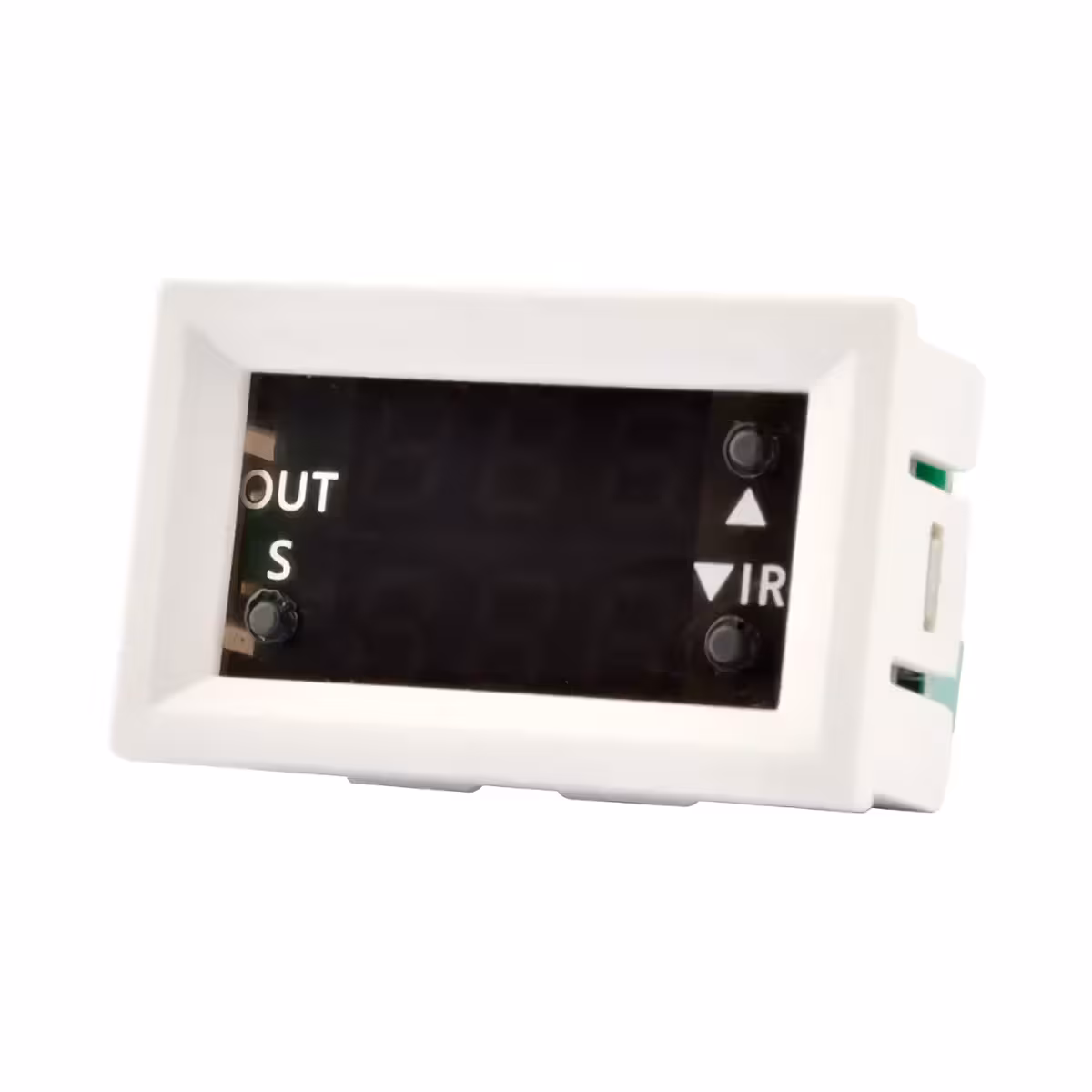

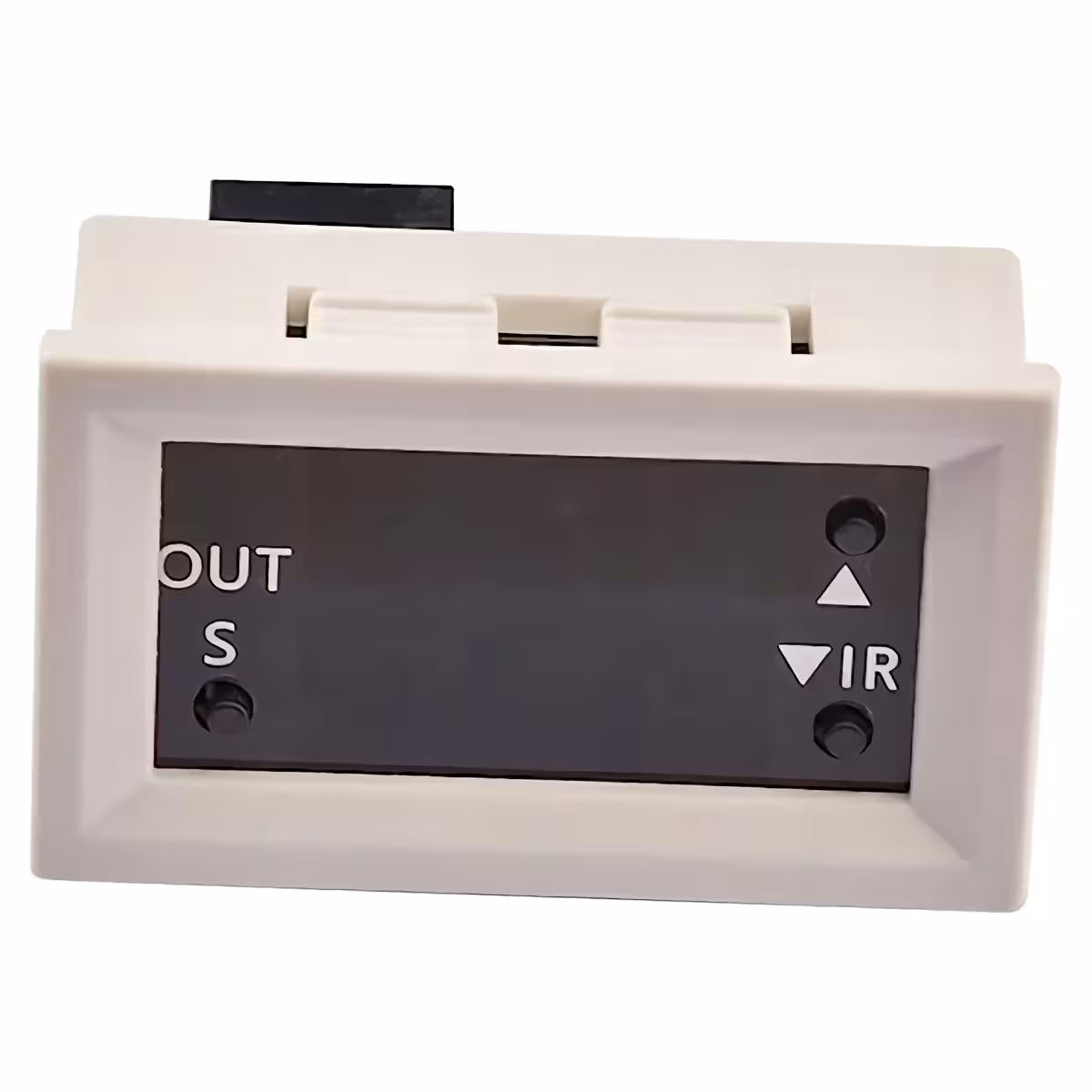

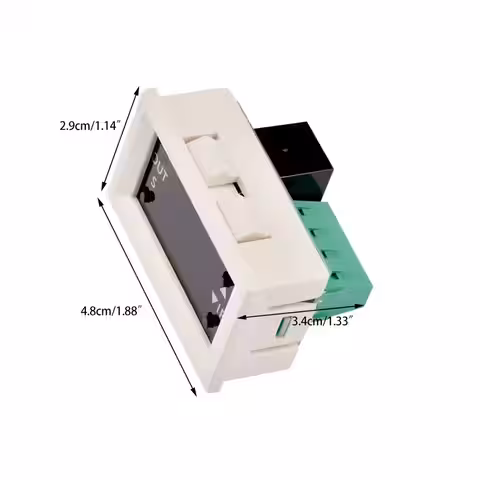

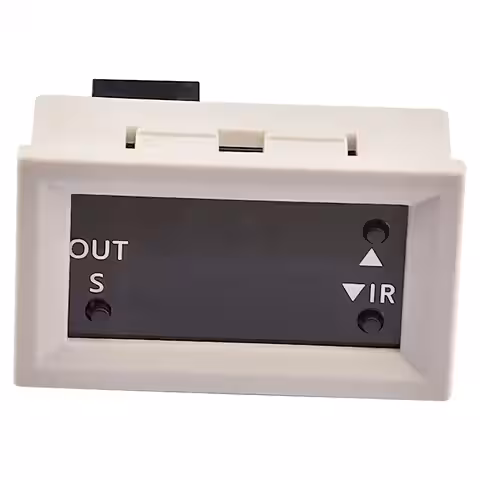

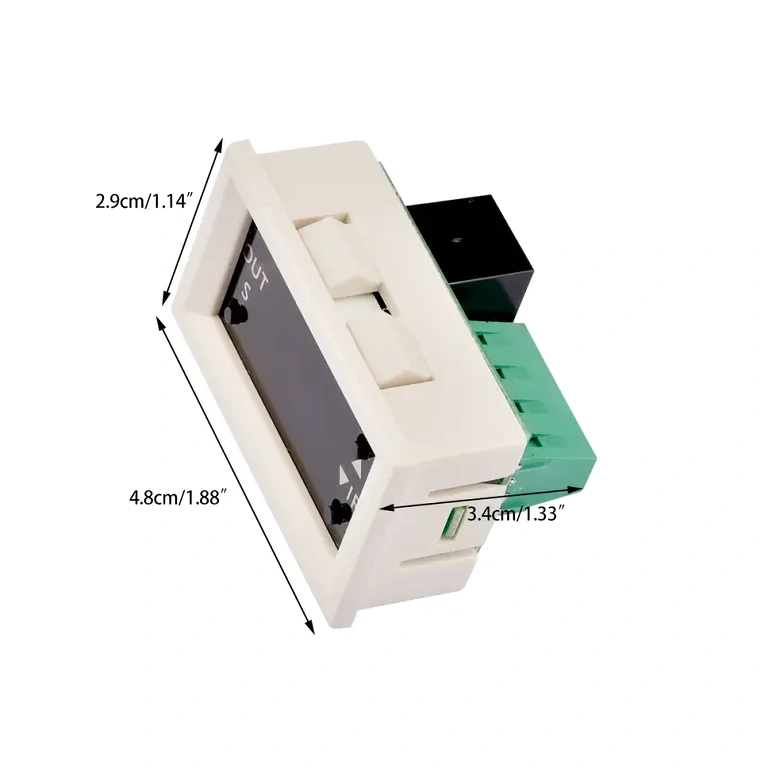

Echipat cu un microcontroler de precizie, modulul oferă trei butoane dedicate (S, △, ▽) pentru configurarea rapidă a tuturor parametrilor. Funcția de prioritate de comutare (P2-on / P2-off) permite utilizatorului să decidă dacă ciclul începe cu starea activă sau inactivă a releului. În plus, opțiunea de blocare a setărilor (P3) previne modificările accidentale, fiind utilă în instalații permanente. Dimensiunile compacte (47.6 × 28.6 × 33.2 mm) și gaura de fixare standard (45 × 26.1 mm) facilitează integrarea în panouri de comandă sau carcase industriale.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de alimentare | 12V DC |
| Curent maxim releu | 20A |
| Interval de timp | 0 – 999 secunde / minute / ore |
| Moduri de lucru | Delay, Timing, Loop (ciclu repetitiv) |
| Afișaj | LED digital dual (verde + roșu) |
| Memorie setări | Da, nevolatilă (păstrează datele la oprire) |
| Butoane de control | 3 (S, △, ▽) |
| Dimensiuni modul | 47.6 × 28.6 × 33.2 mm |
| Dimensiuni fixare | 45 × 26.1 mm |
Instrucțiuni de Programare și Utilizare
- Țineți apăsat butonul „S” timp de 6 secunde pentru a accesa meniul de configurare.
- Folosiți tastele „△” sau „▽” pentru a modifica valorile; apăsați din nou „S” pentru a trece la parametrul următor.

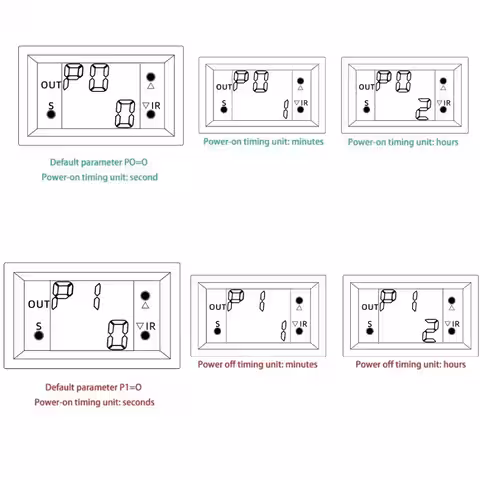

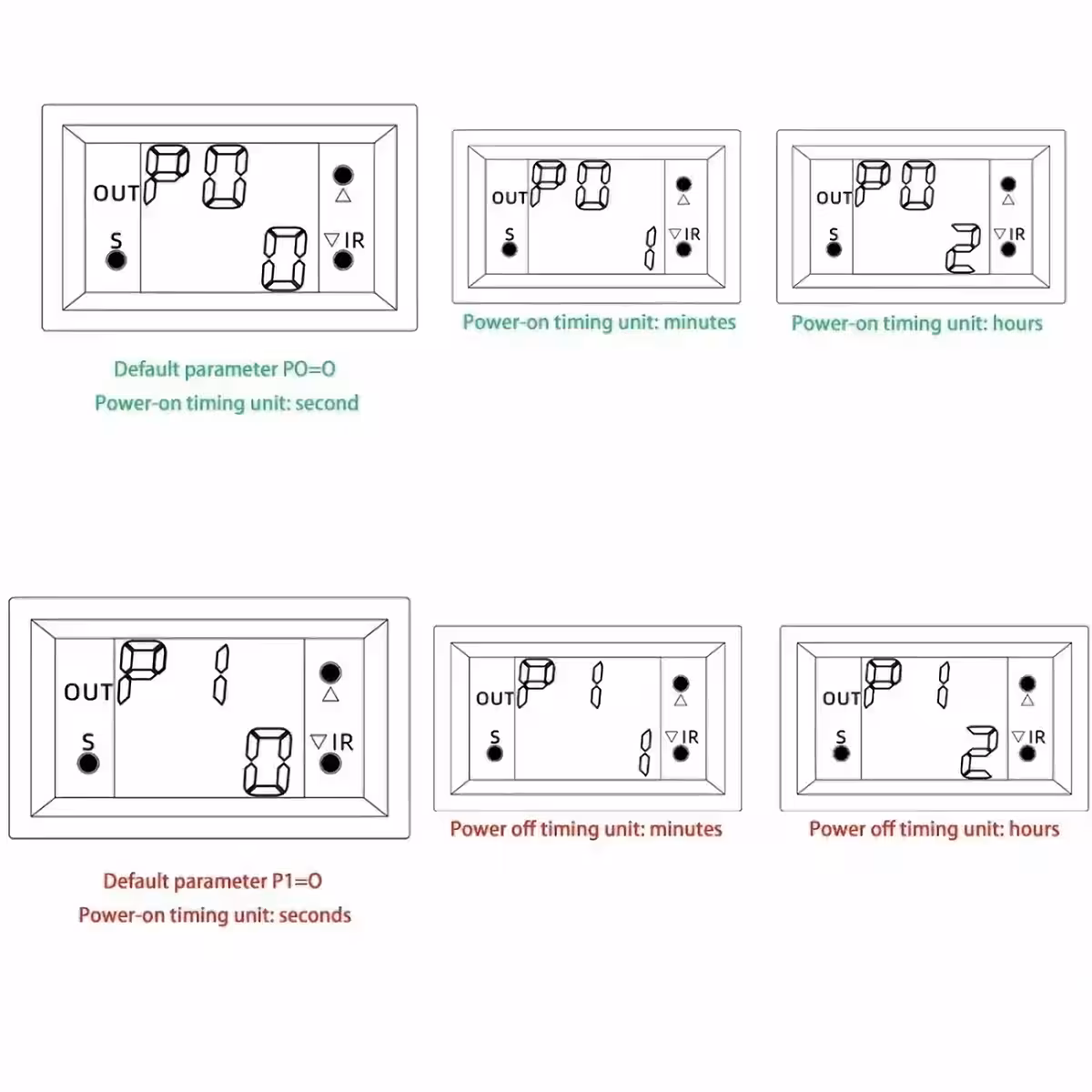

- P0 – unitatea de timp pentru Timpul 1 (afișaj verde): P0-0 = secunde | P0-1 = minute | P0-2 = ore.
- P1 – unitatea de timp pentru Timpul 2 (afișaj roșu): P1-0 = secunde | P1-1 = minute | P1-2 = ore.

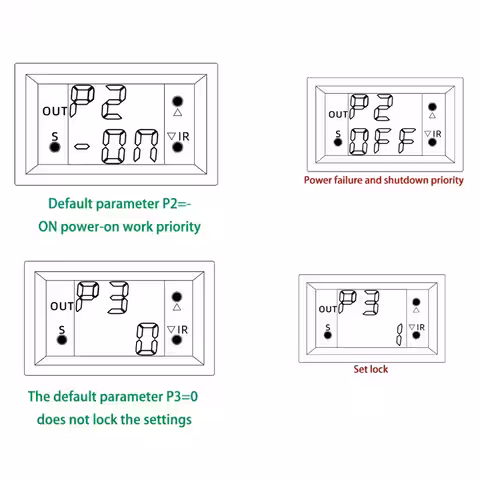

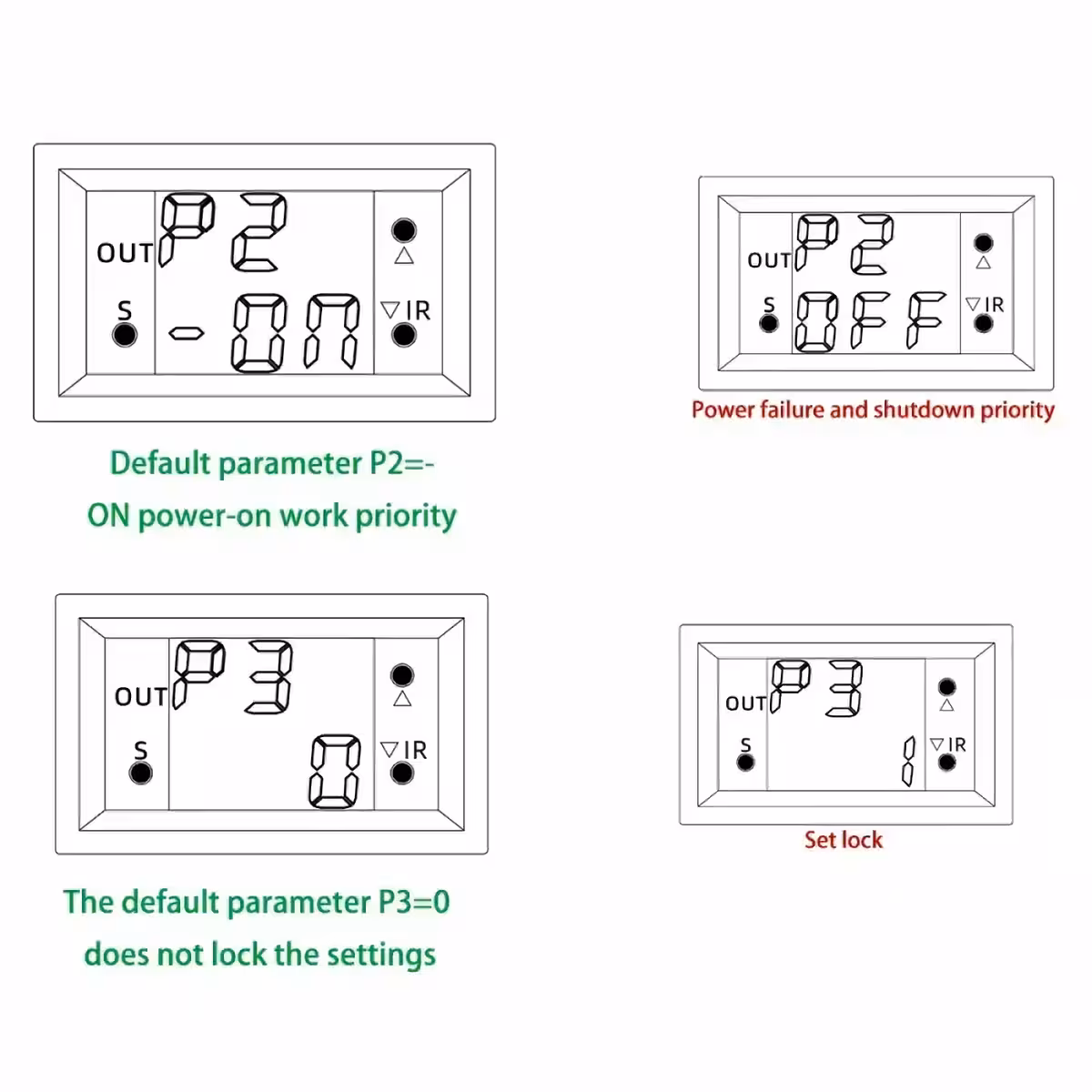

- P2 – prioritate de comutare: P2-on = prioritate pornire | P2-off = prioritate oprire.
- P3 – blocare setări: P3-0 = deblocat | P3-1 = blocat (protejare împotriva modificărilor).
- Apăsați de 2 ori butonul „S” pentru a intra în interfața de setare a duratelor efective: afișajul verde = Timpul 1, afișajul roșu = Timpul 2.

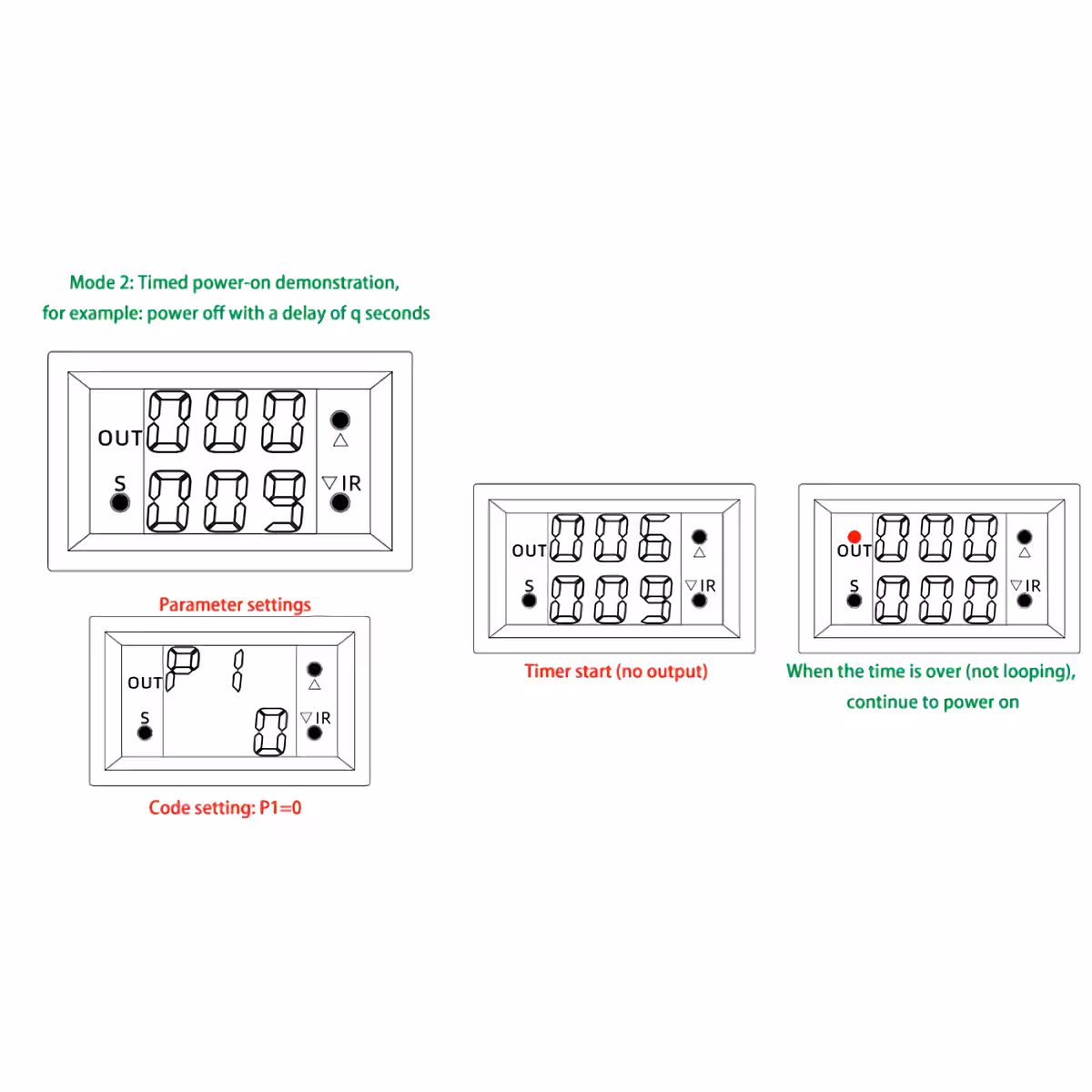

- Exemplu pornire întârziată: 6 secunde – setați P1-0, verde: 000, roșu: 006.

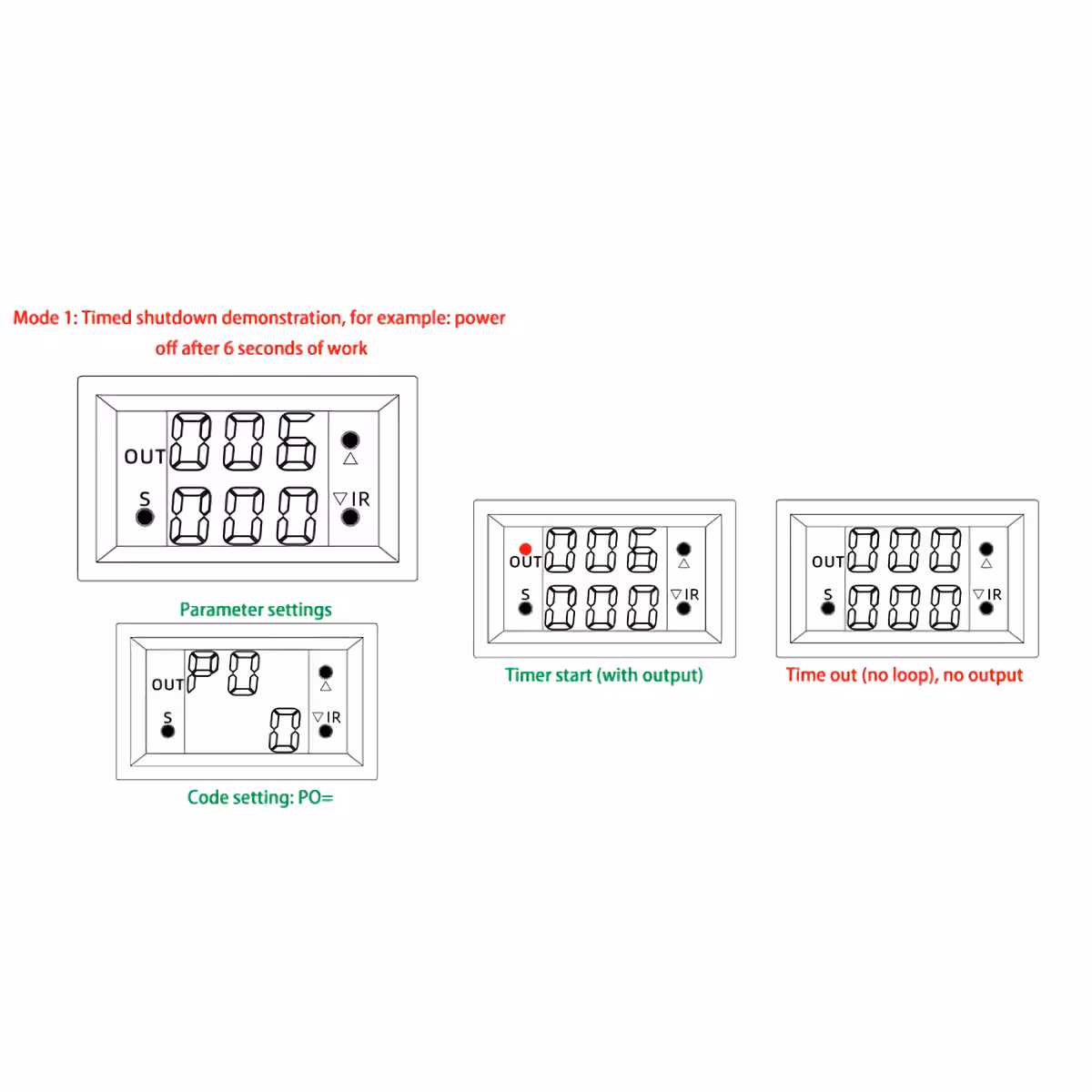

- Exemplu oprire întârziată: 5 secunde – setați P0-0, verde: 005, roșu: 000.

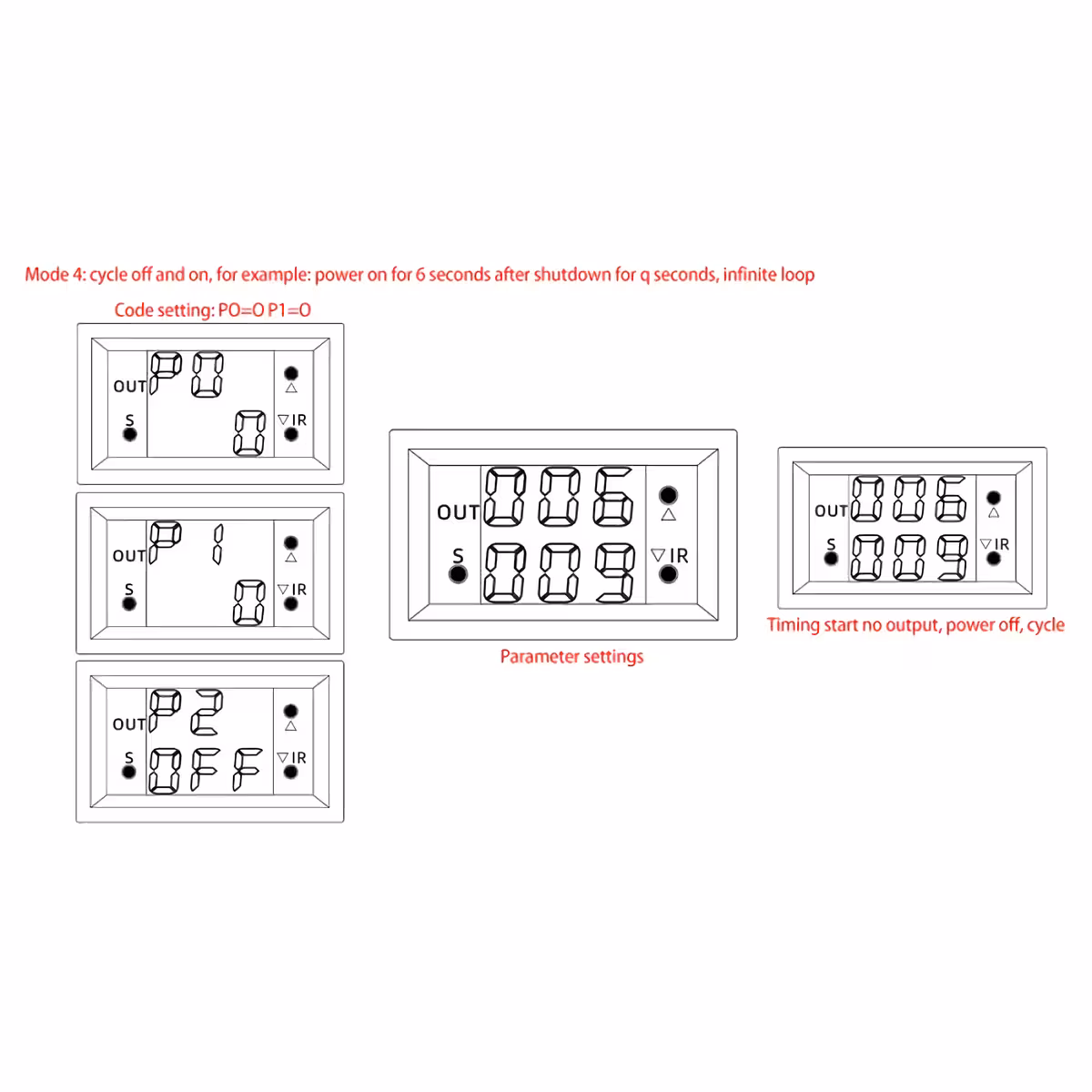

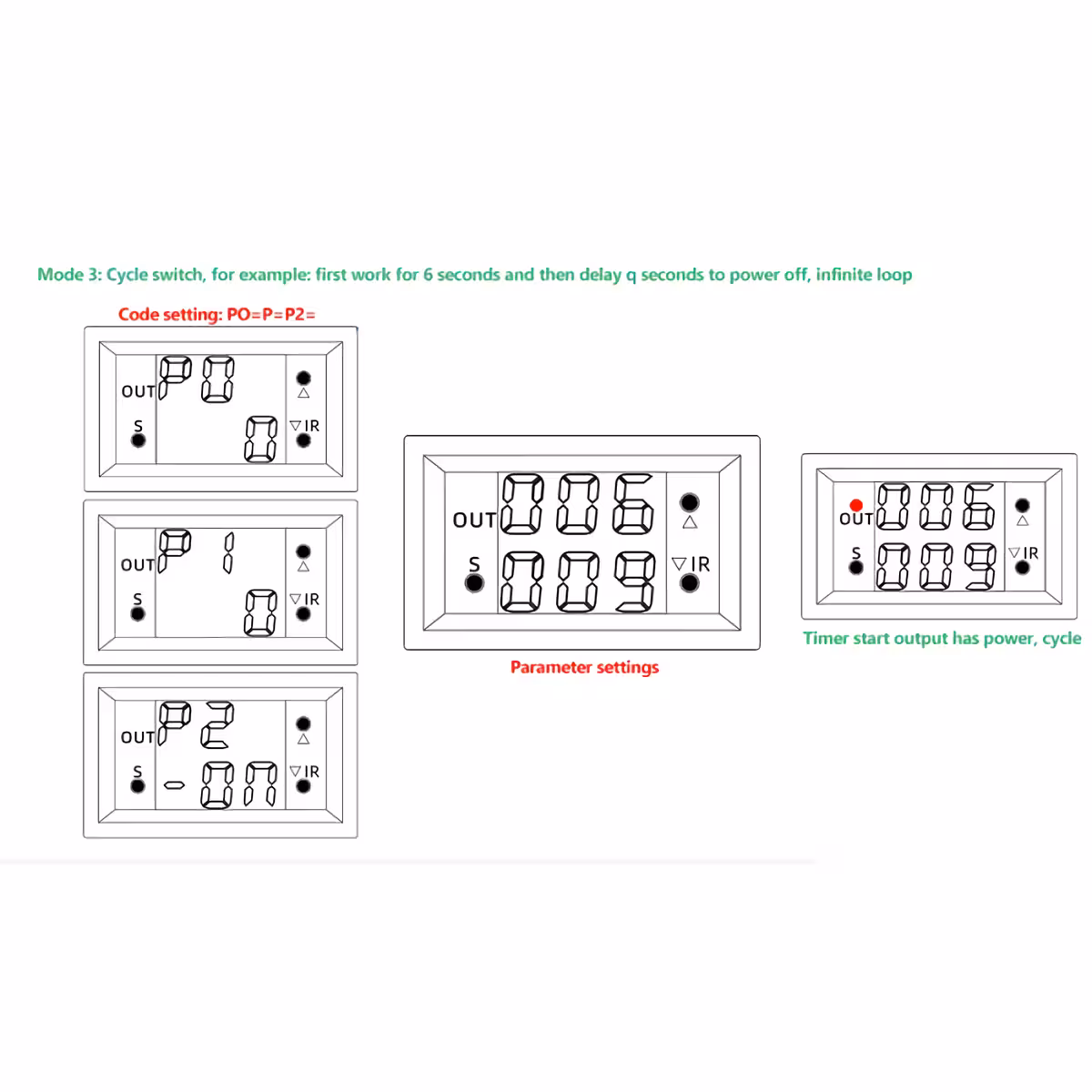

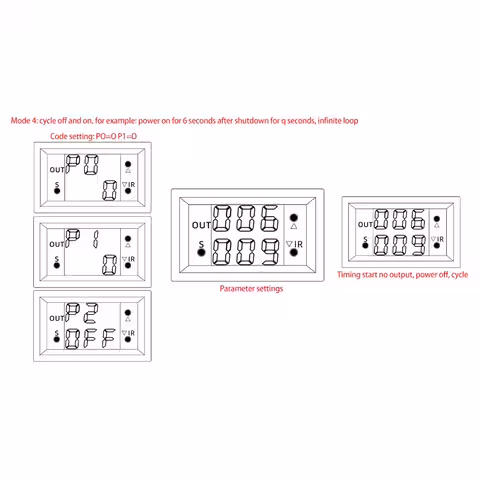

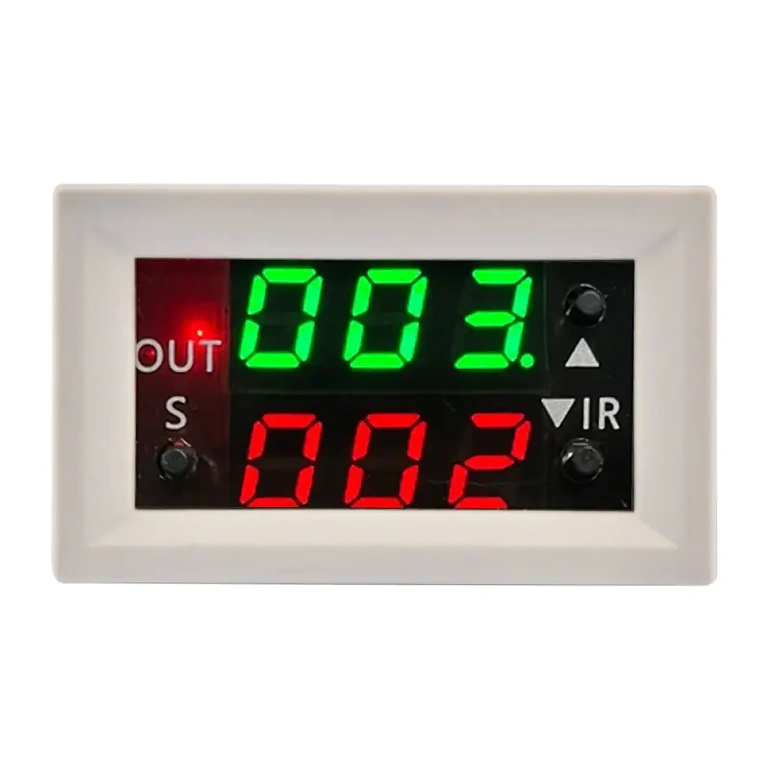

- Exemplu ciclu infinit: 3 sec pornit / 2 sec oprit – setați P0-0, P1-0, P2-ON, verde: 003, roșu: 002.
Conținut Pachet
- 1 x Modul temporizator releu programabil 12V cu display LED dual
Întrebări Frecvente
Ce se întâmplă cu setările dacă se întrerupe alimentarea?
Modulul dispune de memorie nevolatilă, care salvează automat toți parametrii configurați. La repornirea alimentării, dispozitivul își reia funcționarea cu aceleași setări, fără a fi necesară reprogramarea.
Pot folosi acest modul pentru a controla un motor de curent continuu?
Da, releul integrat suportă sarcini de până la 20A, fiind potrivit pentru motoare DC, pompe mici, ventilatoare sau electrovalve, atâta timp cât consumul nu depășește această limită.
Care este diferența dintre modul Delay și modul Loop?
Modul Delay declanșează releul o singură dată, după intervalul setat. Modul Loop creează un ciclu repetitiv infinit, alternând între starea activă (T1) și inactivă (T2), util pentru aplicații de iluminare intermitentă sau control periodic.
Modulul poate fi alimentat la 24V sau doar la 12V?
Acest model este proiectat exclusiv pentru alimentare la 12V DC. Aplicarea unei tensiuni mai mari poate deteriora ireversibil circuitul. Pentru 24V este necesar un model dedicat sau un convertor DC-DC step-down.
Cât de precisă este temporizarea?
Modulul oferă o precizie ridicată, la nivel de secundă, datorită microcontrolerului integrat. Pentru intervale lungi (ore), eroarea este neglijabilă în aplicații uzuale de automatizare.
