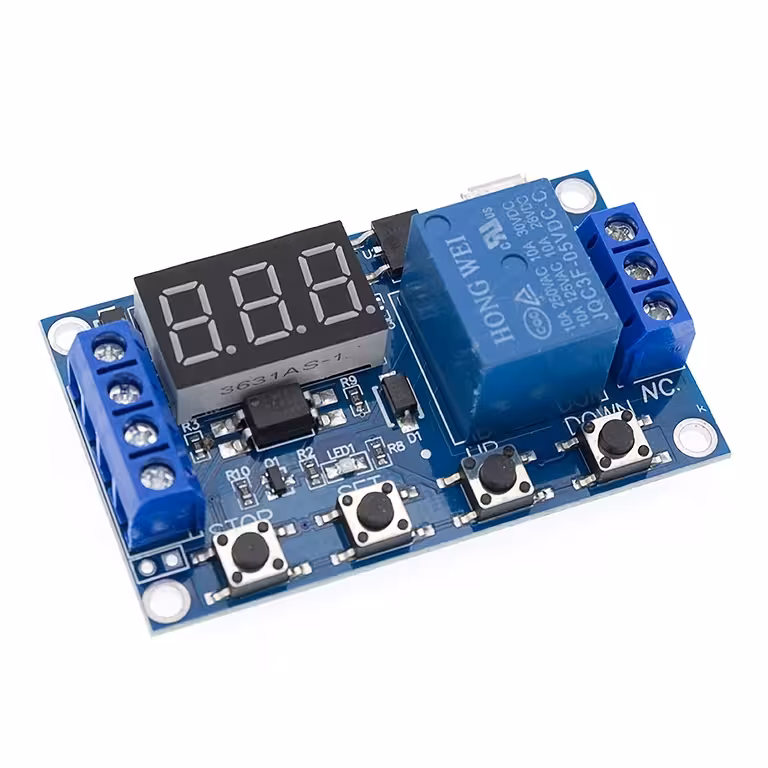

Modul releu cu întârziere și timp reglabil, compatibil 6–30V (alimentare MicroUSB 5V posibilă). Ideal pentru aplicații industriale și DIY care necesită un modul de releu cu intarziere, comanda și timp reglabil, cu afișaj digital și anti-interferențe.
Caracteristici cheie
Tensiune alimentare: 5V (MicroUSB) sau 6–30V DC
Declanșator: High Level Trigger 3–24V
Capacitate ieșire: până la 30VDC 5A sau 220VAC 5A
Izolare optocuplor: crește imunitatea la interferențe și memorează setările
Rezoluție timp: reglabil 0.1 s – 999 min
Afișaj digital: afișare crescătoare sau descrescătoare, indicator stare
Dimensiuni: 62 × 38 × 17 mm
Beneficii
Configurare intuitivă — butoane SET / UP / DOWN / STOP pentru setare rapidă
Funcționare fiabilă în medii zgomotoase electric datorită optocuplorului
Moduri multiple (P1–P4) pentru flexibilitate în automatizări
Memorie permanentă a parametrilor după setare
Compact și ușor de integrat în panouri sau proiecte DIY
Specificații tehnice
Parametru
Detaliu
Tensiune alimentare
5V MicroUSB sau 6–30V DC
Declanșator
High Level 3–24V
Tip izolare
Optocuplor
Curent comutare
≤ 5A (până la 30VDC sau 220VAC)
Interval timp
0.1 s – 999 min (selectabil)
Moduri
P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Dimensiuni
62 × 38 × 17 mm
Rezoluție afișaj
0.1 s / 1 s / 1 min (selectabil prin poziția zecimală)
Moduri de funcționare (detaliat)
P1 — Pulse ON (OP)
La primirea semnalului releul pornește pentru durata OP, apoi se închide. Submoduri:
P1.1 — ignoră semnale repetate în timpul OP
P1.2 — semnal repetat repornește cronometrul OP
P1.3 — semnal de reset oprește releul și cronometrul
P2 — Delay then ON
La semnal, modul așteaptă CL, apoi activează releul pentru OP, apoi oprește.
P3 — Loop (ciclu ON/OFF)
P3.1 — pornește ciclul ON/OFF la semnal; P3.2 — pornește ciclul automat la alimentare fără semnal. Numărul de cicluri (LOP) este setabil sau nelimitat.
P4 — Hold then Delay
Releul rămâne activ atâta timp semnalul este prezent. La dispariția semnalului pornește cronometrarea OP; la expirare se oprește. În timpul semnalului cronometrul se resetează.
Setare parametri (pas cu pas)
Asigurați-vă că modul are alimentare corectă (5V MicroUSB sau 6–30V la conectori).
În interfața principală țineți apăsat SET 2s pentru a intra în meniul de selecție mod.
Folosiți UP/DOWN pentru a alege P1–P4; scurt SET pentru a edita parametrii OP / CL / LOP.
După setarea valorilor țineți apăsat SET 2s pentru a salva și reveni la interfața principală.
Folosiți STOP pentru a schimba rapid starea ON/OFF (funcție de oprire de urgență).
Cum se alege intervalul de timp
Apăsați scurt STOP în meniul de setare pentru a muta virgula zecimală și selecta rezoluția (0.1 s / 1 s / 1 min). Exemplu: OP = 03.2 afișează 3,2 secunde.
Atenționări și conectare
Atenție la contactele releului — sunt pasive; legarea incorectă poate produce pericol la tensiuni înalte (220VAC).
Pinii de releu sunt expuși — evitați contactul direct în timpul funcționării.
Semnalul de trigger folosiți-l conform specificației (High Level 3–24V).
Opțional legați masa semnalului la masa sistemului doar dacă specificațiile proiectului permit.
Aplicații recomandate
Automatizări industriale și casnice
Control motoare mici, pompe și ventile (respectați curentul max.)
Sisteme DIY cu Arduino / PLC pentru comenzi temporizate
Proiecte care necesită modul de releu cu intarziere și afișaj pentru monitorizare
Întrebări frecvente
Se poate alimenta prin MicroUSB?
Da — MicroUSB 5V pentru alimentare este suportat; alternativ 6–30V la conectori.
Care este curentul maxim pe contact?
Până la 5A la 30VDC sau 220VAC (verificați condițiile de sarcină și factorul de putere).
Intervalul minim de timp?
0.1 s (dependență de poziția zecimală) și până la 999 minute.
Notă tehnică
Modulul include izolare optocuplor, memorie permanentă a parametrilor și suport pentru multiple moduri de operare (P1–P4). Este recomandat pentru utilizatorii care au nevoie de un modul de releu cu întârziere, comandă și timp reglabil, cu afișaj vizibil și control precis.
