Modul releu temporizator programabil cu afișaj — comutare precisă de la 0.1 secunde la 999 minute
Ai nevoie să pornești o pompă exact după 30 de secunde, să ciclezi o ventilație la intervale fixe sau să declanșezi un semnal de durată precisă dintr-un Arduino? Fără un temporizator dedicat, ajungi rapid la soluții improvizate care cedează. Modulul releu temporizator programabil cu afișaj rezolvă asta direct, cu patru moduri configurabile și un interval de timp reglabil de la 0.1 secunde până la 999 de minute.

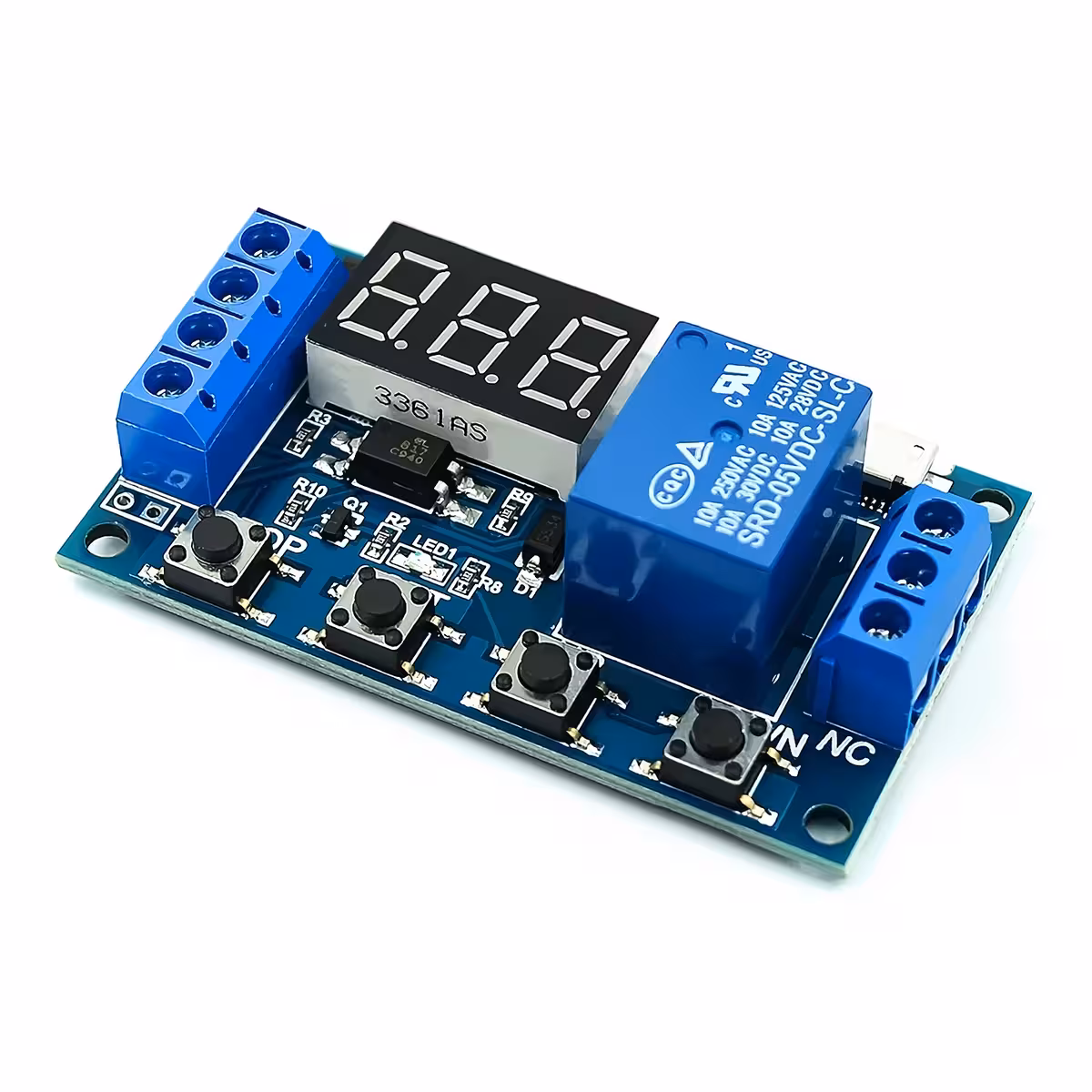

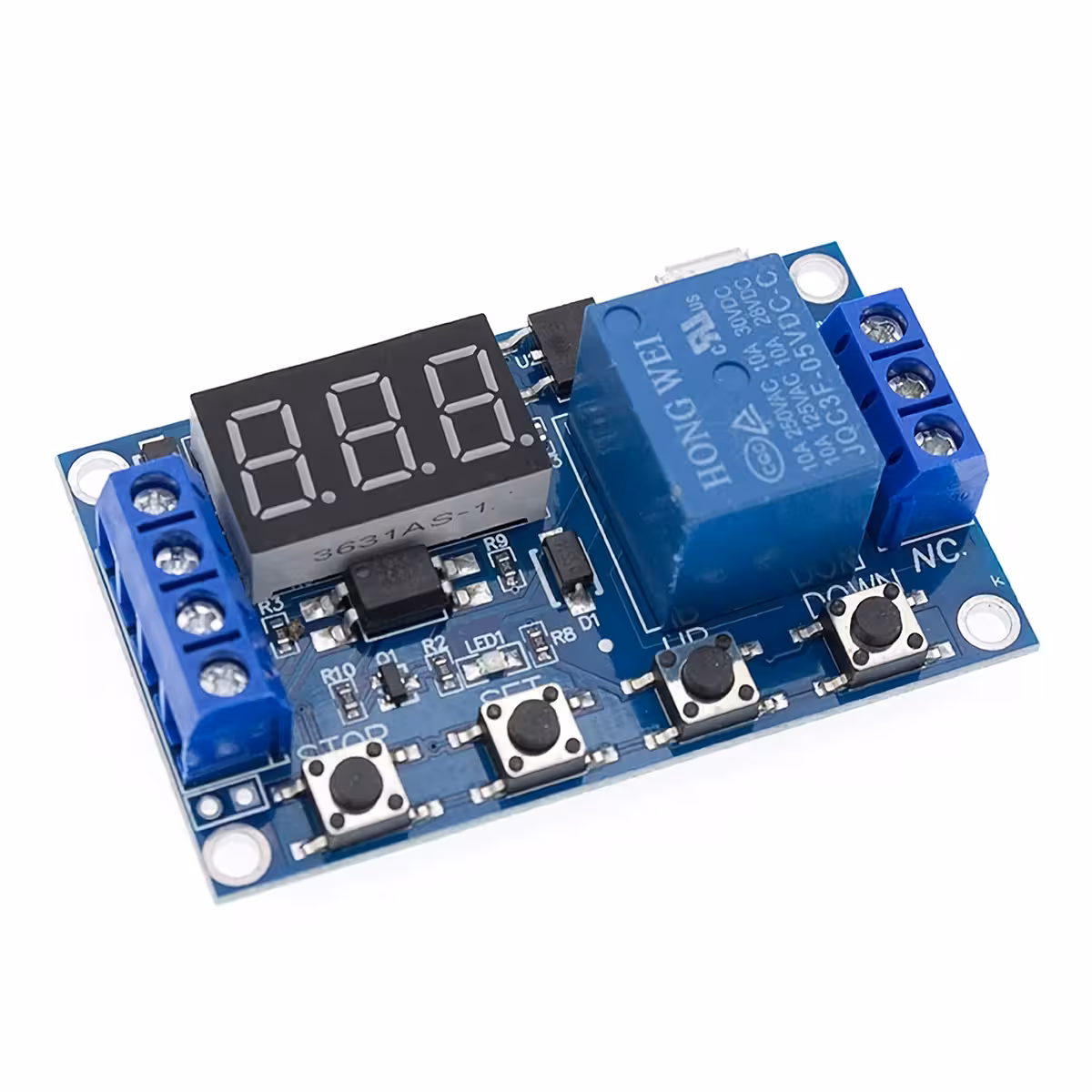

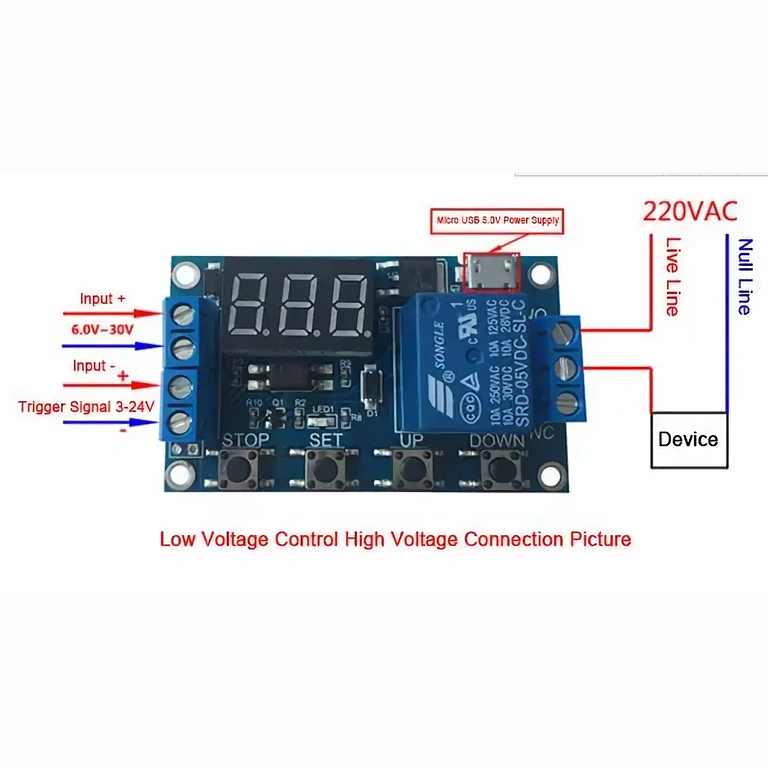

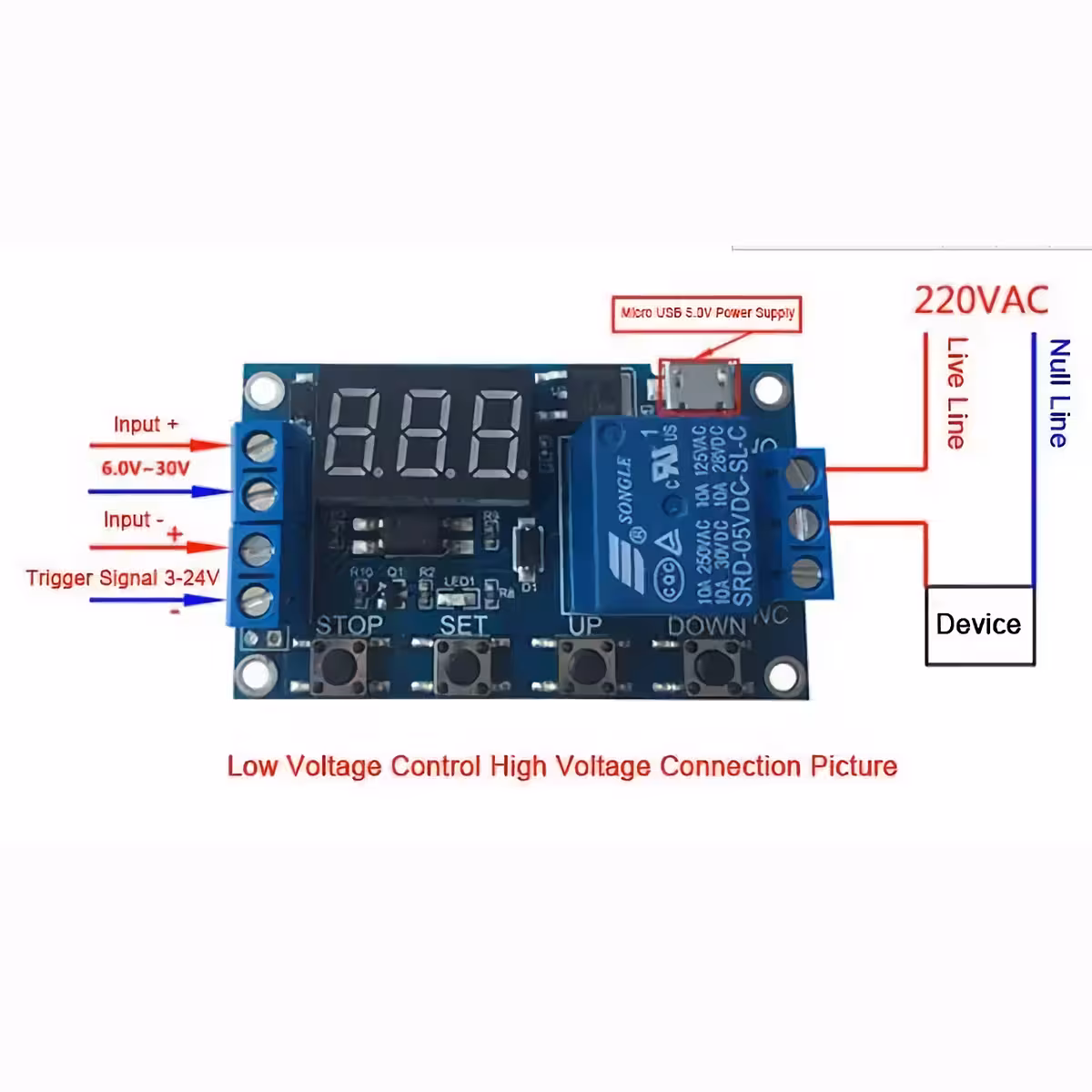

Notă: Contactele releului sunt pasive și expuse. Cablarea la tensiuni de 220VAC trebuie realizată de personal calificat.
De ce să alegi acest model? (Avantaje cheie):
- Izolare prin optocuplor — circuitul de comandă și cel de putere sunt complet separate electric, protejând Arduino-ul sau PLC-ul de vârfuri de tensiune din sarcini inductive
- 4 moduri de funcționare (P1–P4) — de la un simplu puls de durată fixă până la cicluri ON/OFF repetitive cu număr configurabil de repetări, fără niciun cod suplimentar
- Rezoluție selectabilă în trei trepte — comuți între 0.1s, 1s și 1min printr-o singură apăsare, fără a reseta celelalte setări
- Afișaj digital cu numărătoare bidirecțională — vezi în timp real cât timp a trecut sau cât mai rămâne, plus indicatorul de stare al releului
- Memorie permanentă — toate setările rămân salvate după întreruperea alimentării, indiferent de câte ori repornești sistemul

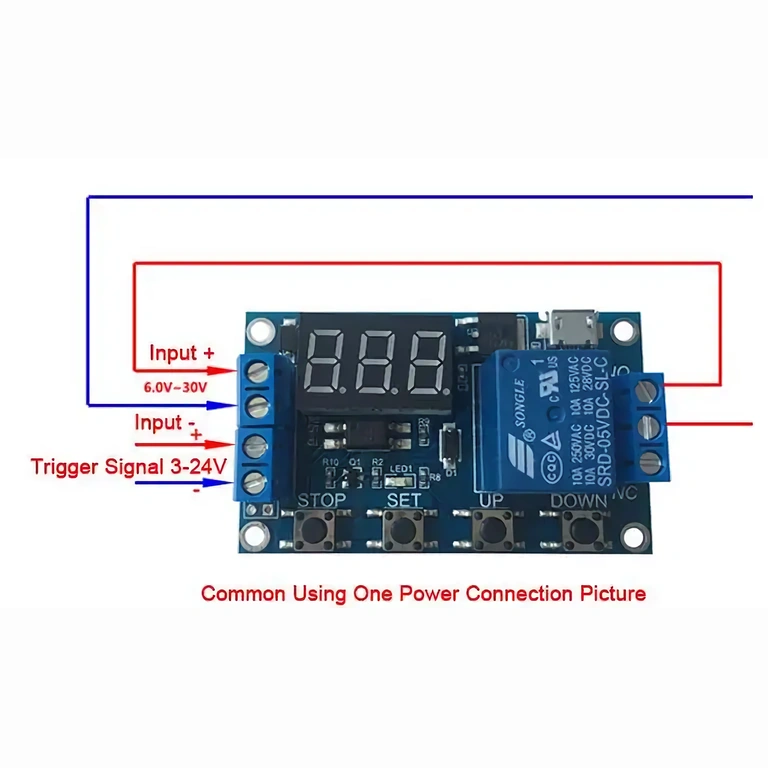

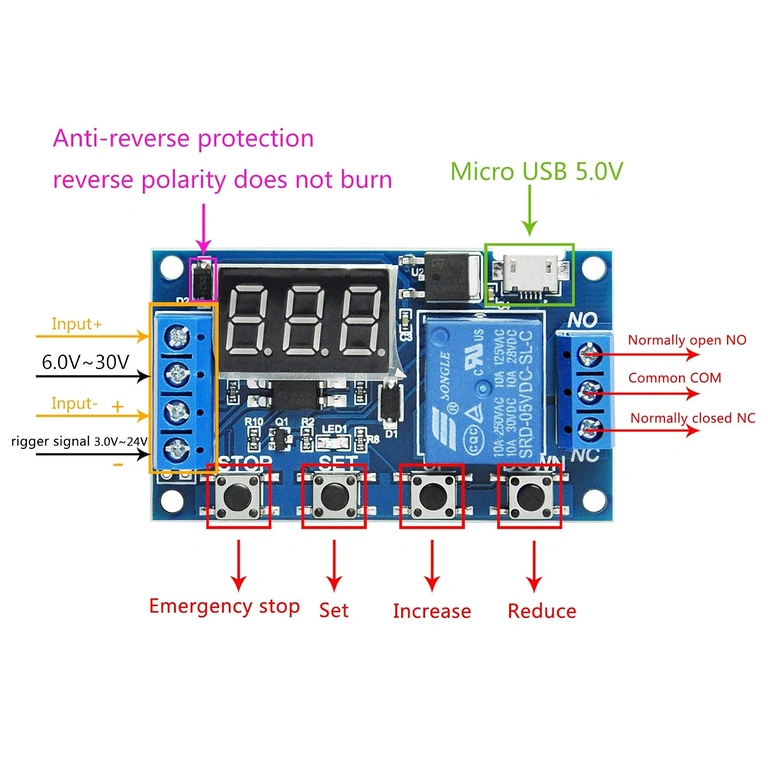

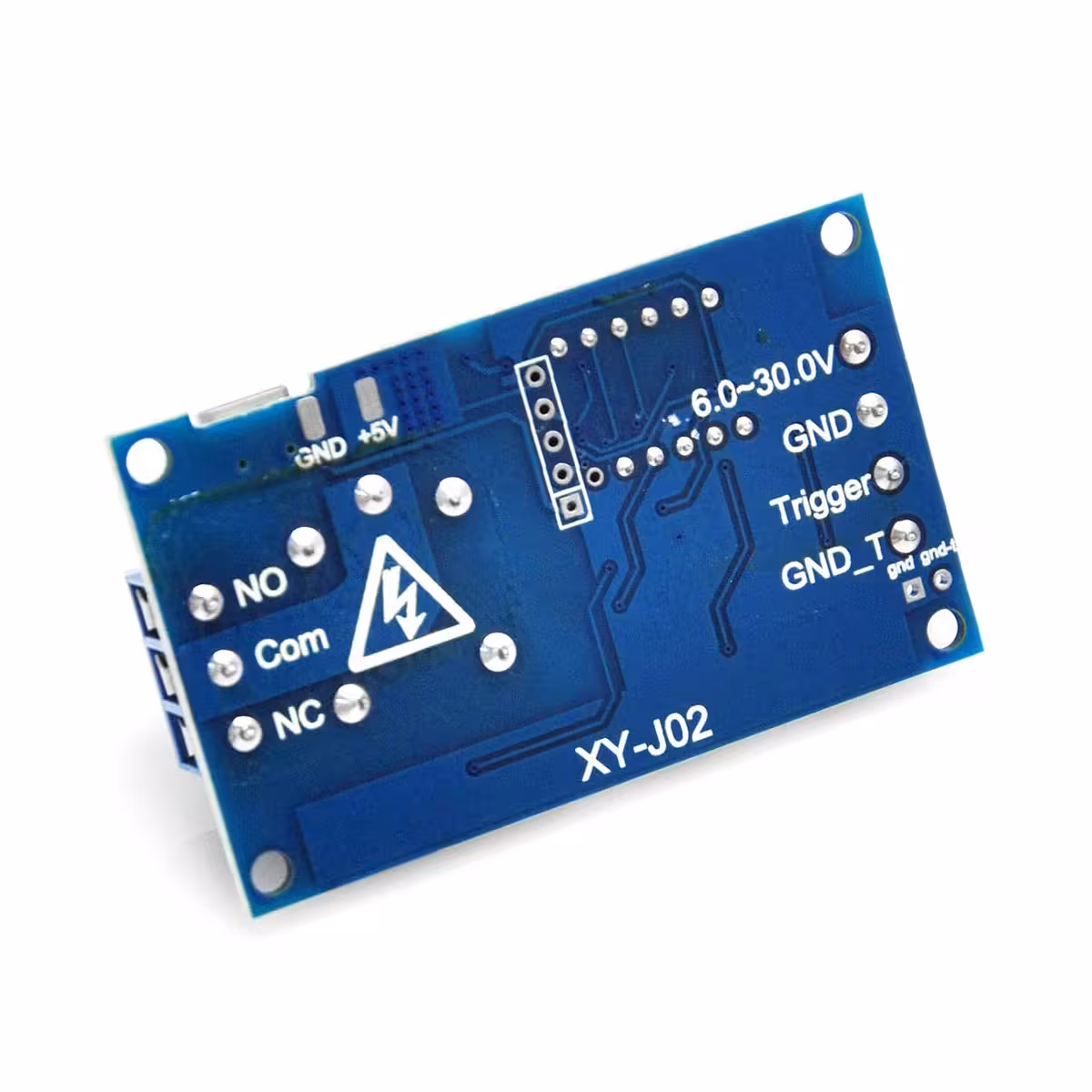

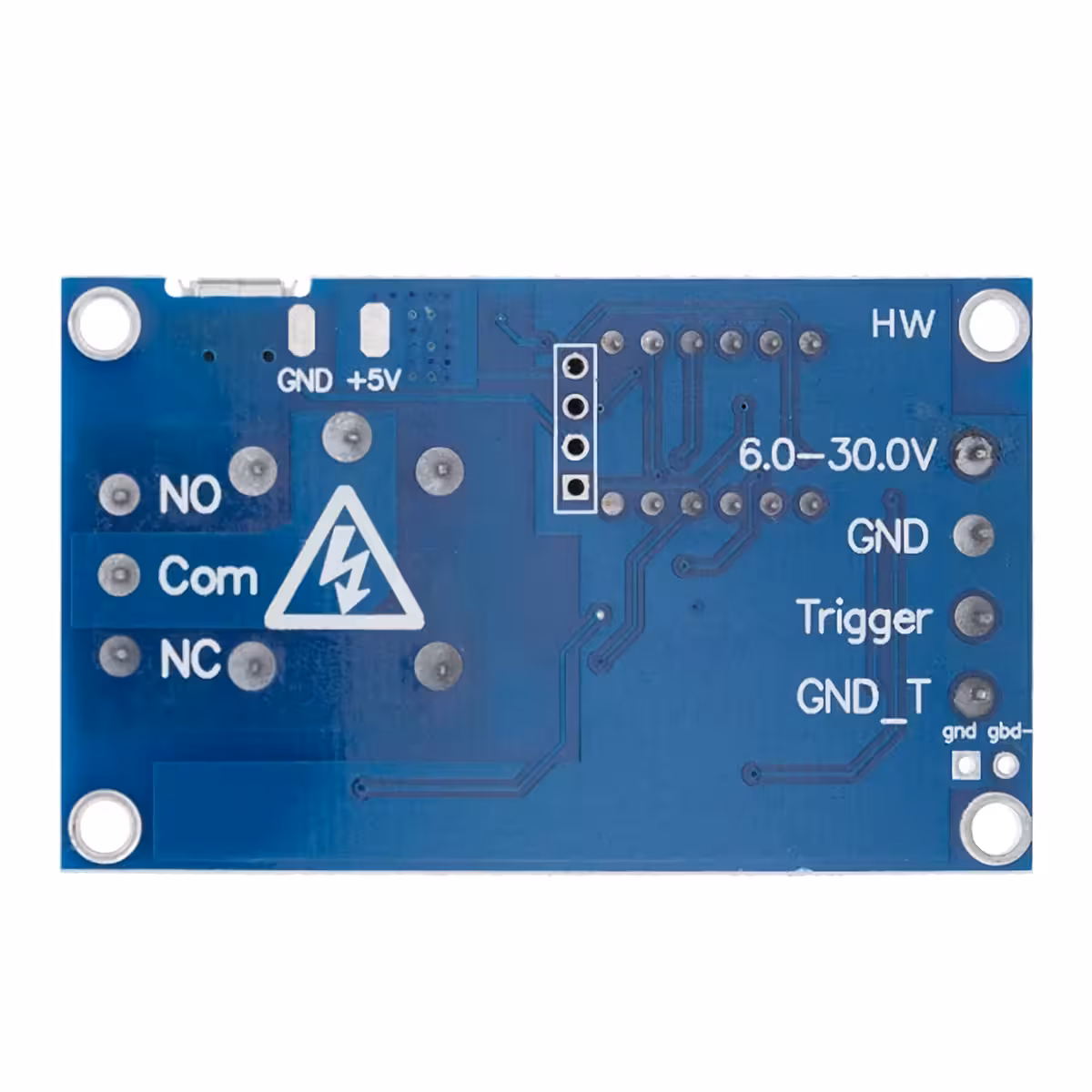

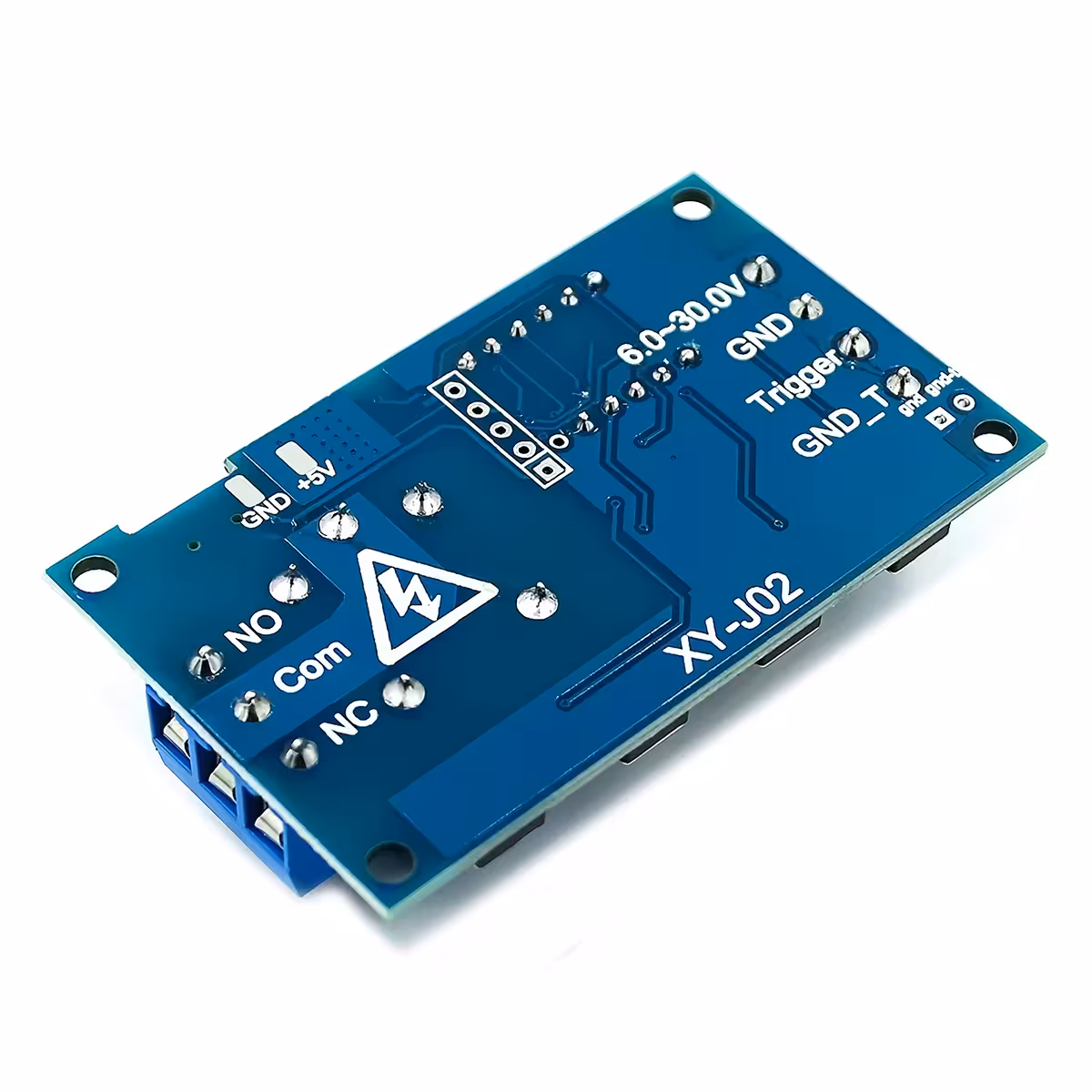

- Alimentare duală — conectezi fie prin MicroUSB 5V (direct dintr-un power bank sau încărcător), fie prin conectori la 6–30V DC pentru integrare în panouri industriale

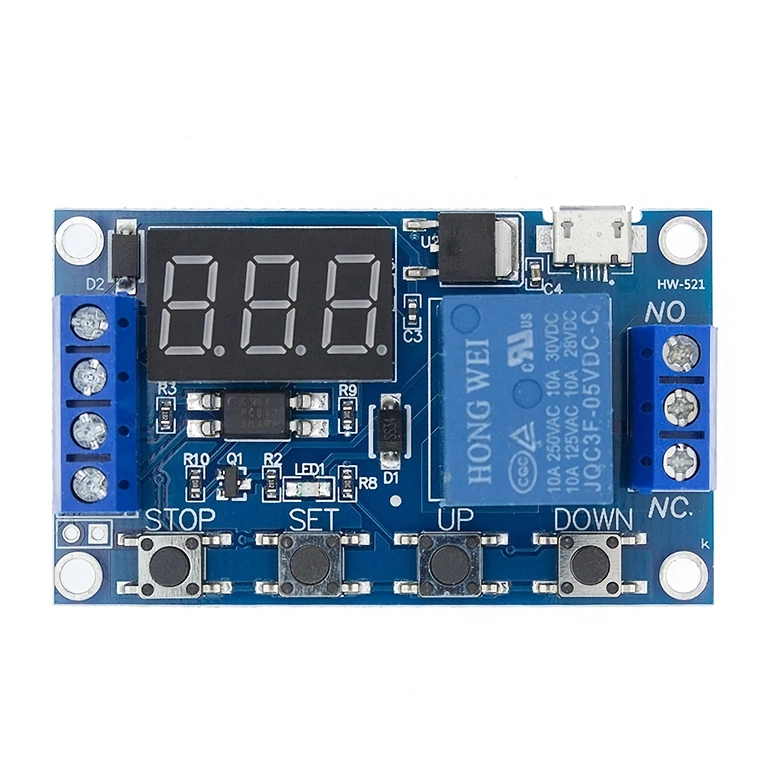

- Gabarit de 62 × 38 × 17 mm — intră în orice carcasă de proiect DIY sau panou de comandă fără să ocupe spațiu inutil
Detalii și Performanță
Releul de 5A acoperă sarcini de până la 30V DC sau 220V AC — suficient pentru motoare mici, pompe, valve solenoide sau echipamente casnice de putere medie. Izolarea prin optocuplor face diferența în medii cu zgomot electric ridicat: microcontrolerul tău nu va simți niciun vârf de tensiune generat de sarcina comutată.
Cele patru moduri programabile (P1–P4) acoperă scenarii diferite fără a necesita logică externă suplimentară. Parametrul LOP din modul P3 controlează numărul de cicluri ON/OFF — setat la 0, rulează nelimitat. Butonul STOP funcționează ca oprire de urgență instantanee, independent de starea cronometrului activ.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune alimentare | 5V MicroUSB sau 6–30V DC la conectori |
| Semnal declanșator (trigger) | High Level 3–24V DC |
| Tip izolare | Optocuplor |
| Curent maxim comutare | 5A la 30V DC sau 220V AC |
| Interval timp reglabil | 0.1 s – 999 min |
| Rezoluție timp selectabilă | 0.1 s / 1 s / 1 min (prin poziția zecimală) |
| Moduri de funcționare | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Afișaj | Digital, numărătoare crescătoare / descrescătoare + indicator stare releu |
| Memorie parametri | Permanentă (reținută după întreruperea alimentării) |

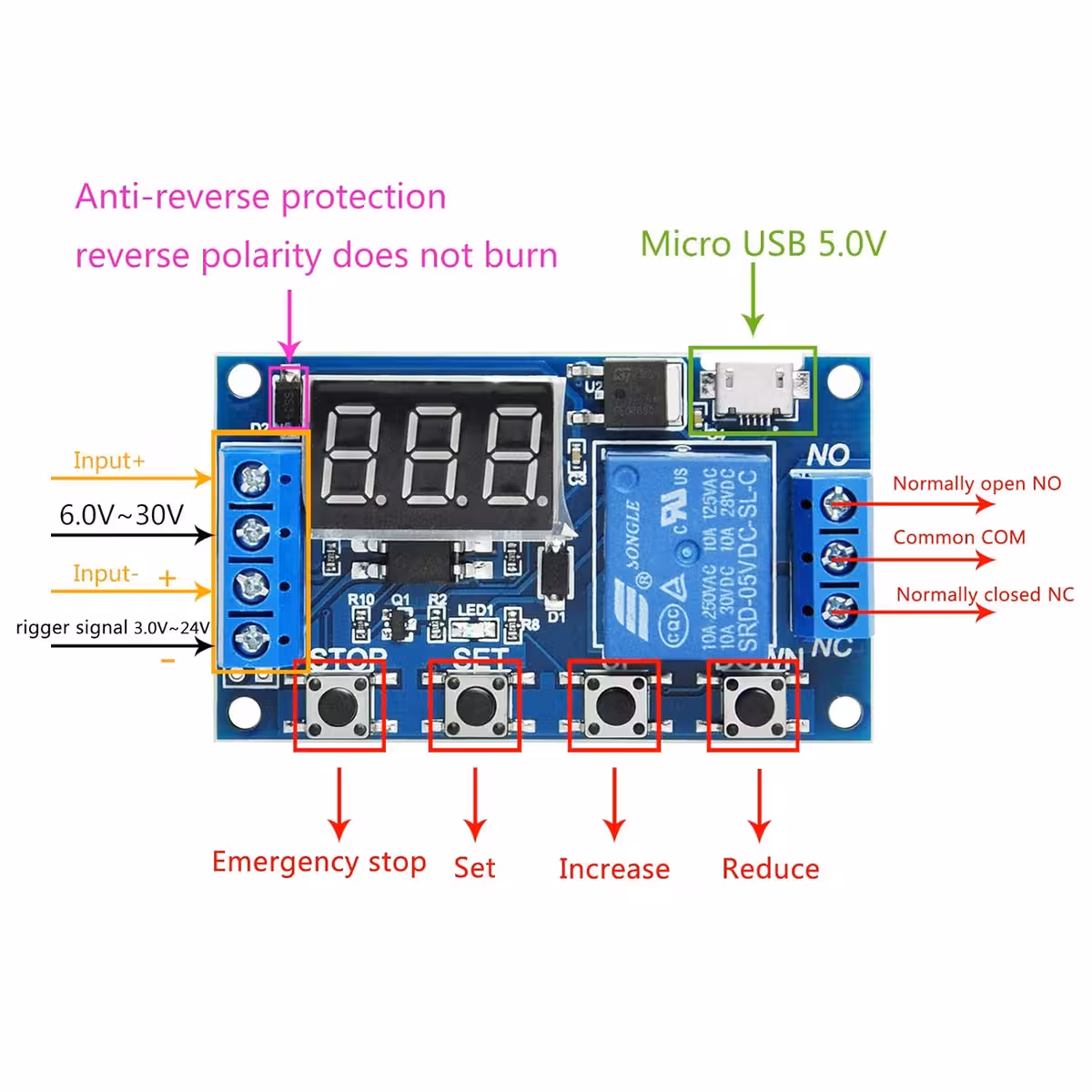

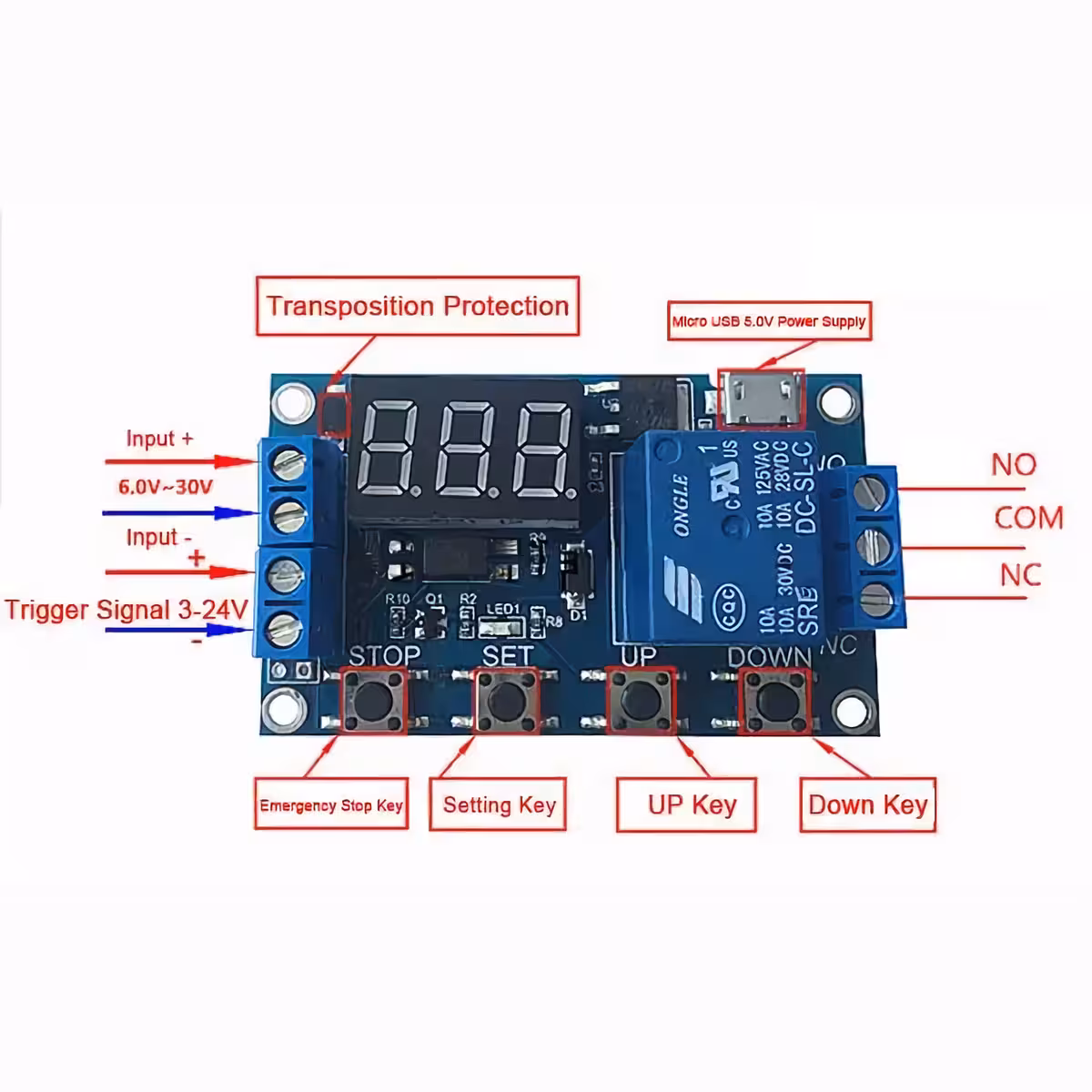

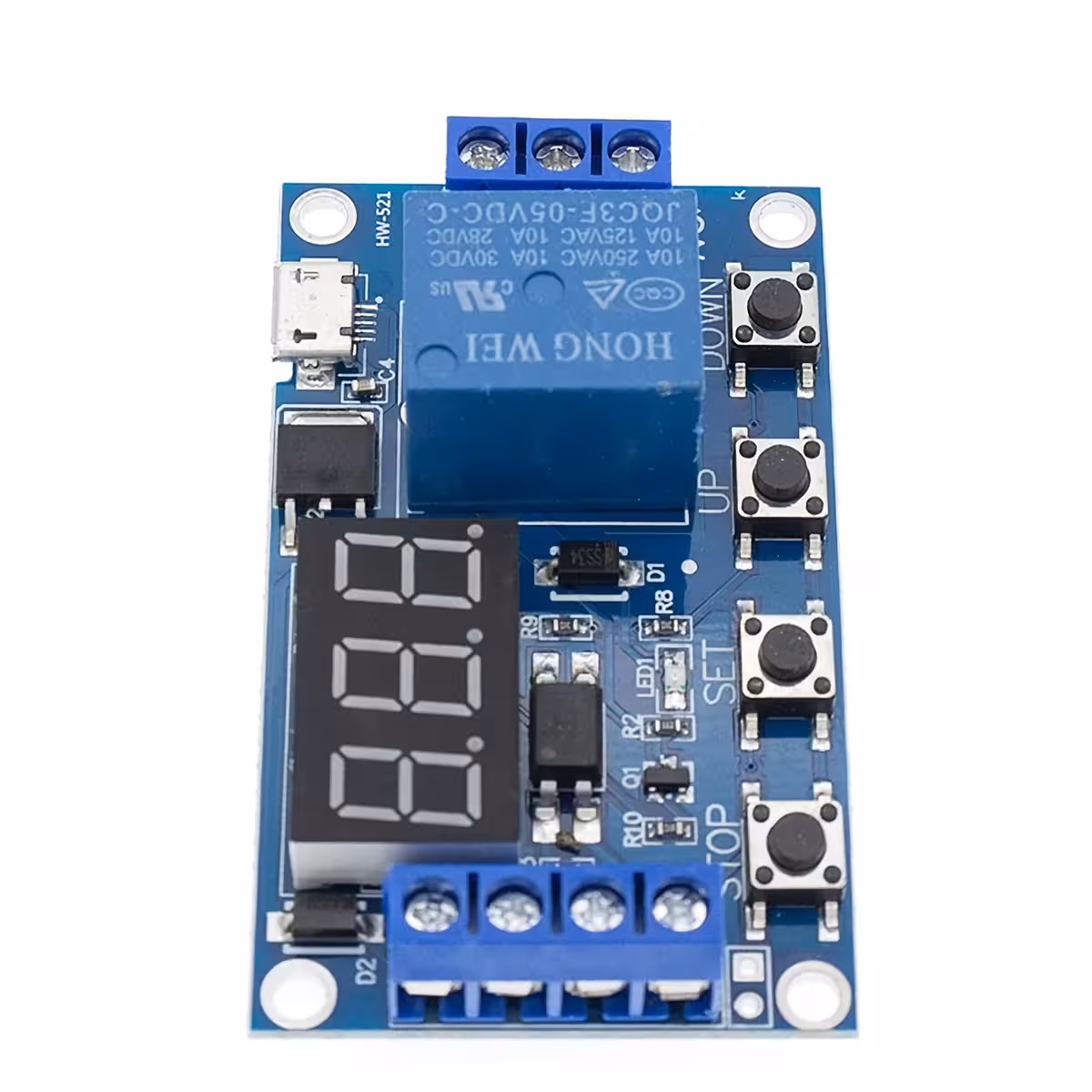

| Butoane control | SET / UP / DOWN / STOP |
| Dimensiuni | 62 × 38 × 17 mm |
Instrucțiuni de Programare și Utilizare
- Conectează alimentarea: 5V MicroUSB sau 6–30V DC la conectorii modulului. Afișajul se activează imediat, confirmând că totul funcționează.
- Menține apăsat butonul SET timp de 2 secunde pentru a intra în meniul de selecție a modului de funcționare.
- Folosește butoanele UP și DOWN pentru a naviga între modurile P1, P2, P3 și P4. Apasă scurt SET pentru a accesa parametrii modului selectat (OP, CL, LOP).
- Pentru a schimba rezoluția de timp, apasă scurt butonul STOP în meniul de setare — virgula zecimală se mută între pozițiile 0.1s / 1s / 1min. Exemplu: valoarea 03.2 afișată corespunde la 3.2 secunde.
- După introducerea valorilor dorite, menține apăsat SET 2 secunde pentru a salva configurația și a reveni la interfața principală. Parametrii sunt stocați permanent.
- Butonul STOP din interfața principală comută rapid starea releului ON/OFF și poate fi folosit ca oprire de urgență în orice moment al funcționării.
Conținut Pachet
- 1× Modul releu temporizator programabil cu afișaj digital
- Conectori pentru alimentare și ieșire releu (montați pe placă)
- Port MicroUSB pentru alimentare alternativă 5V
Întrebări Frecvente
Pot alimenta modulul direct dintr-un power bank prin MicroUSB?
Da. Portul MicroUSB funcționează la 5V standard — orice power bank sau încărcător de telefon îl alimentează fără probleme. Util mai ales în proiecte DIY portabile sau pentru testare rapidă pe bancul de lucru.
Ce sarcini poate comuta releul în siguranță?
Releul suportă până la 5A la 30V DC sau 220V AC. Pentru motoare sau pompe cu curent de pornire ridicat, recomandăm un contactor extern — releul din modul devine semnalul de comandă, nu poartă sarcina direct.
Un pin de 3.3V de pe ESP32 poate declanșa modulul?
Da. Intrarea de trigger acceptă semnale High Level între 3V și 24V DC, deci pinii digitali de 3.3V sau 5V de pe Arduino, ESP32 sau Raspberry Pi activează modulul direct, fără rezistențe sau circuite suplimentare.
Ce se întâmplă cu setările dacă se întrerupe curentul?
Nimic nu se pierde. Modulul are memorie permanentă — modul selectat, timpii OP și CL, numărul de cicluri LOP rămân salvate indiferent de câte ori repornești alimentarea.
Cum funcționează modul P3 și cum limitez numărul de cicluri?
Modul P3 execută un ciclu automat ON/OFF repetat. Parametrul LOP setează numărul de repetări — la valoarea 0 ciclul rulează nelimitat. P3.1 pornește doar la semnal de trigger extern, P3.2 pornește automat la alimentare, fără niciun trigger.
