Voltampermetru Digital pentru Panou – Monitorizare Precisă Tensiune și Curent AC în Timp Real

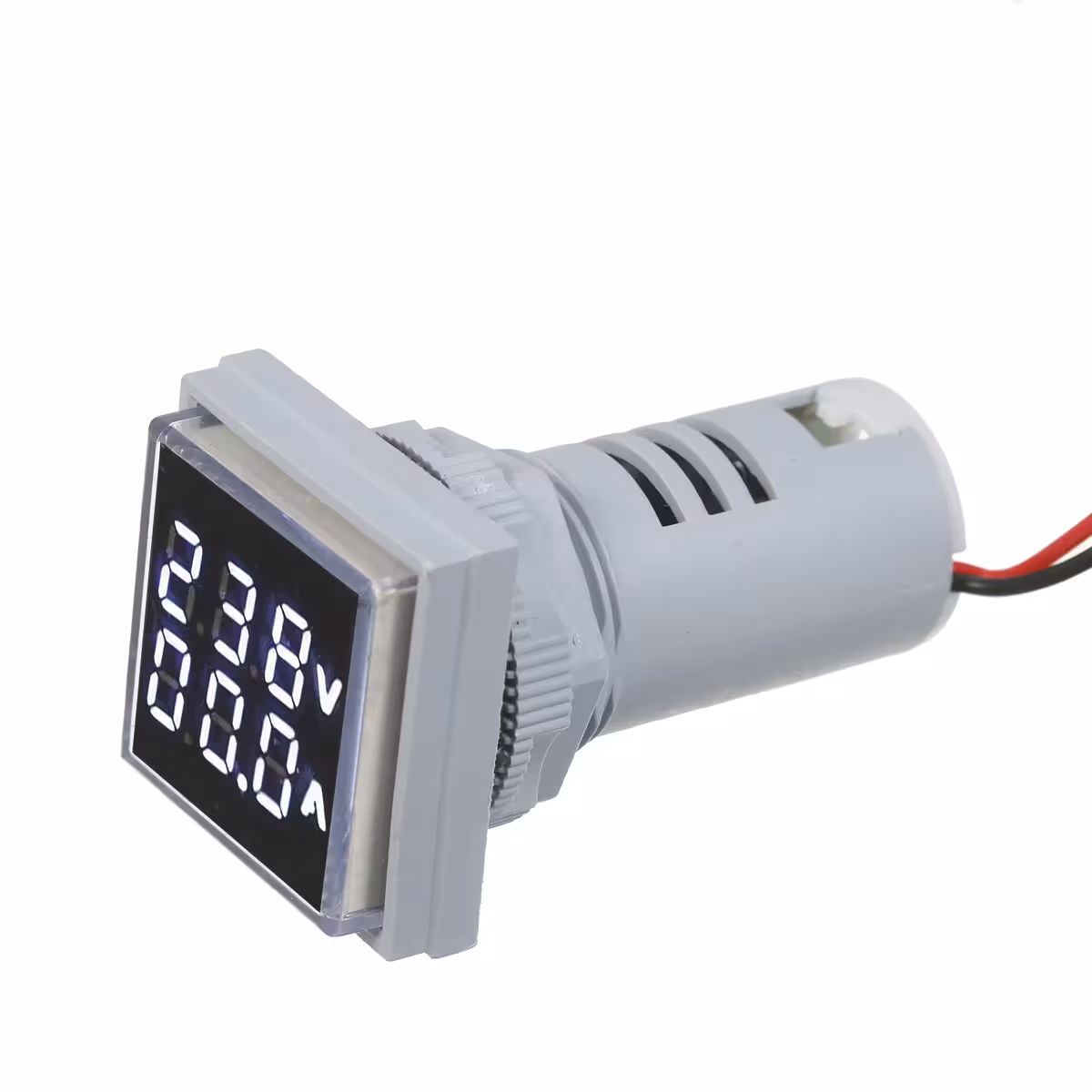

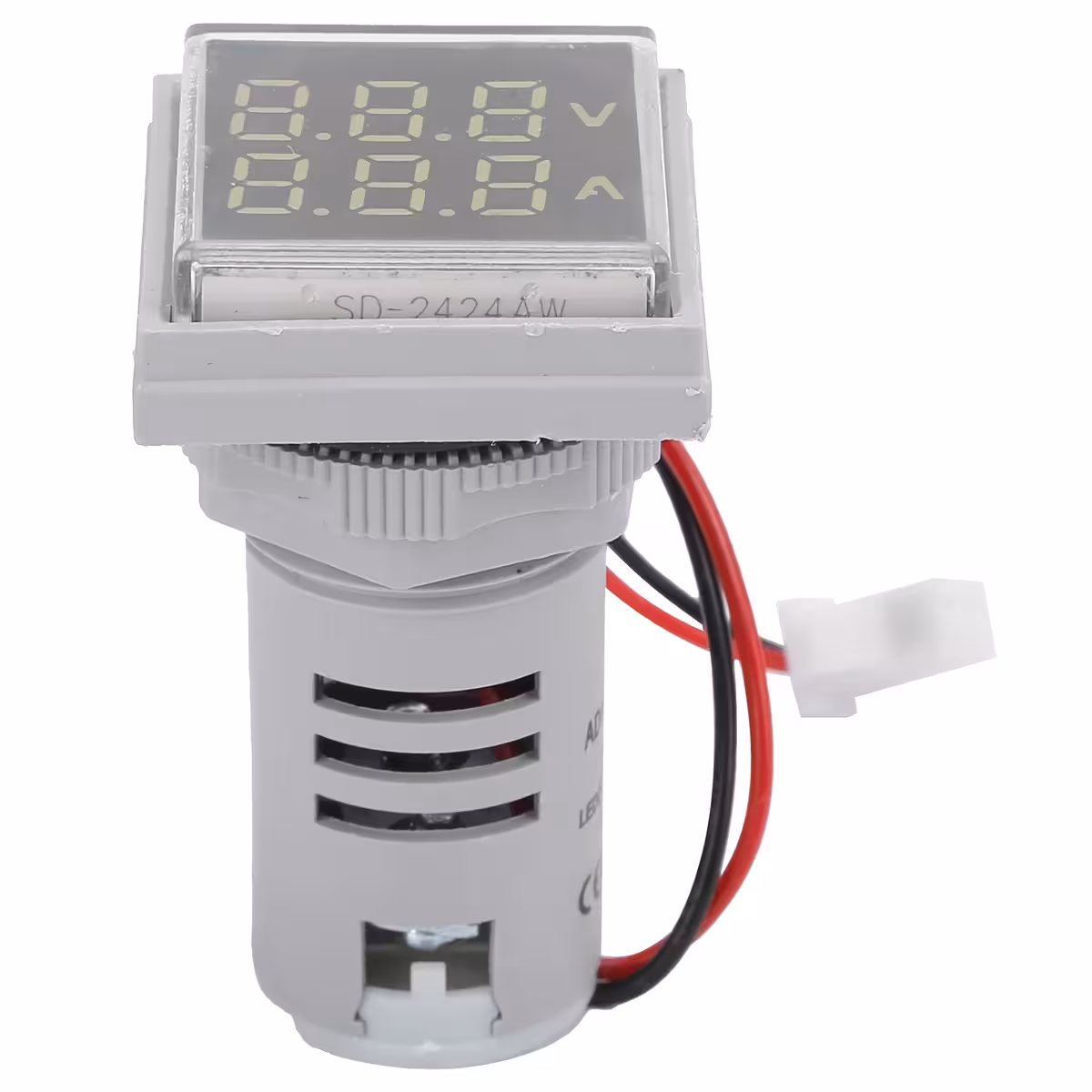

Voltampermetrul digital cu afișaj LED este soluția compactă și fiabilă pentru monitorizarea simultană a tensiunii (60–500V AC) și curentului (0–100A) în instalații electrice industriale sau rezidențiale. Datorită dimensiunii reduse de montaj (diafragmă 22 mm) și afișajului cu luminozitate ridicată, aparatul se integrează ușor în orice panou electric.
Notă: Aparatul funcționează exclusiv pe curent alternativ (AC). Nu este compatibil cu rețele DC. Pentru precizie maximă la curenți mici, se recomandă trecerea firului de fază de 3–5 ori prin bobina ampermetrică.
De ce să alegi acest model? (Avantaje cheie):
- Măsurare dublă simultană – afișează tensiunea și curentul în același timp, fără comutatoare suplimentare
- Gamă largă de măsurare – acoperă rețele AC de la 60V la 500V și curenți de la 0 la 100A, ideal pentru aplicații variate
- Afișaj LED cu luminozitate ridicată – vizibilitate clară a valorilor chiar și în condiții de iluminare slabă
- Montaj rapid și compact – diafragmă de doar 22 mm, se instalează ușor în panouri electrice standard
- Precizie îmbunătățită prin înfășurări multiple – bobina ampermetrică permite trecerea repetată a firului pentru sensibilitate crescută la curenți mici
- Construcție robustă – carcasă albă rezistentă, potrivită atât pentru uz industrial cât și rezidențial
Detalii și Performanță

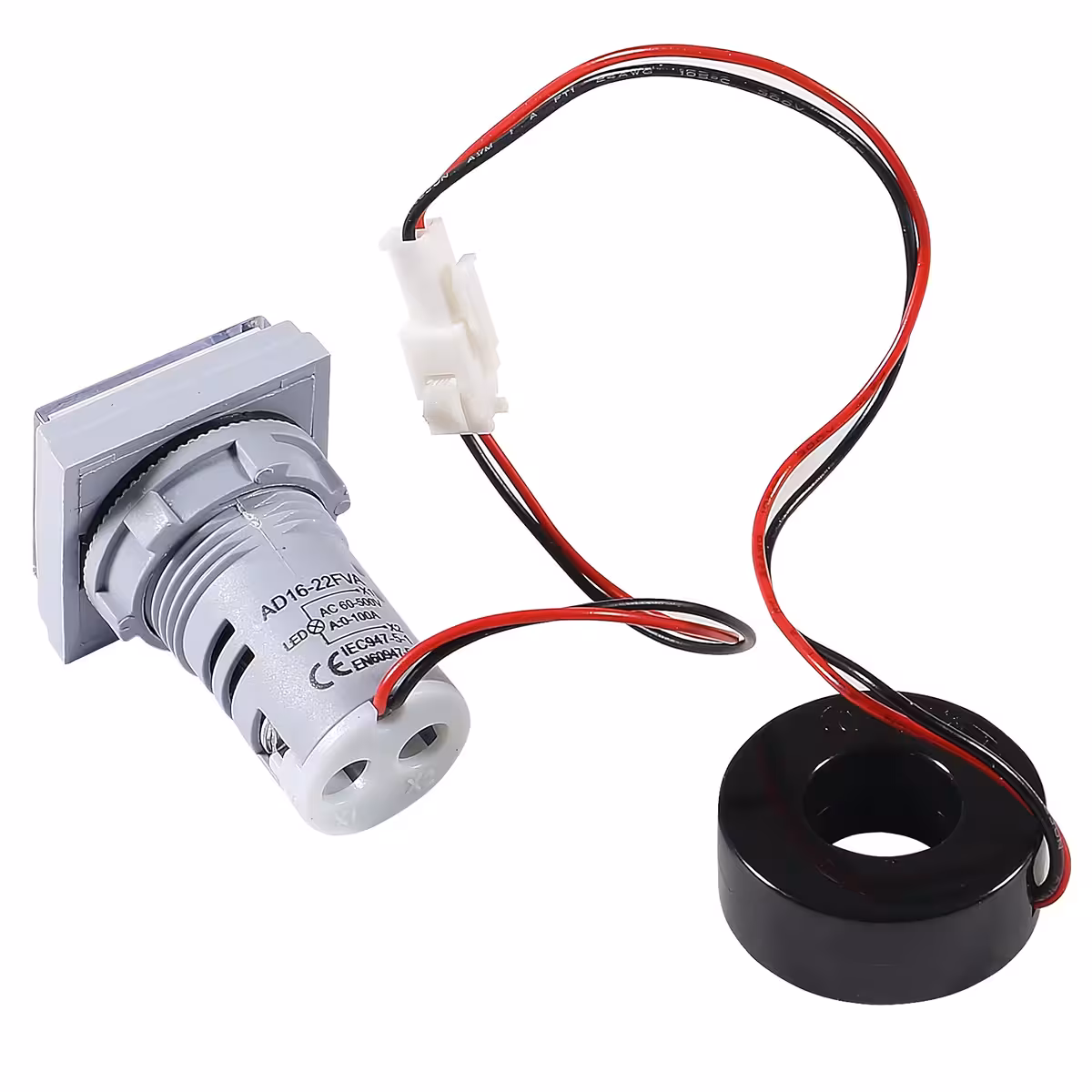

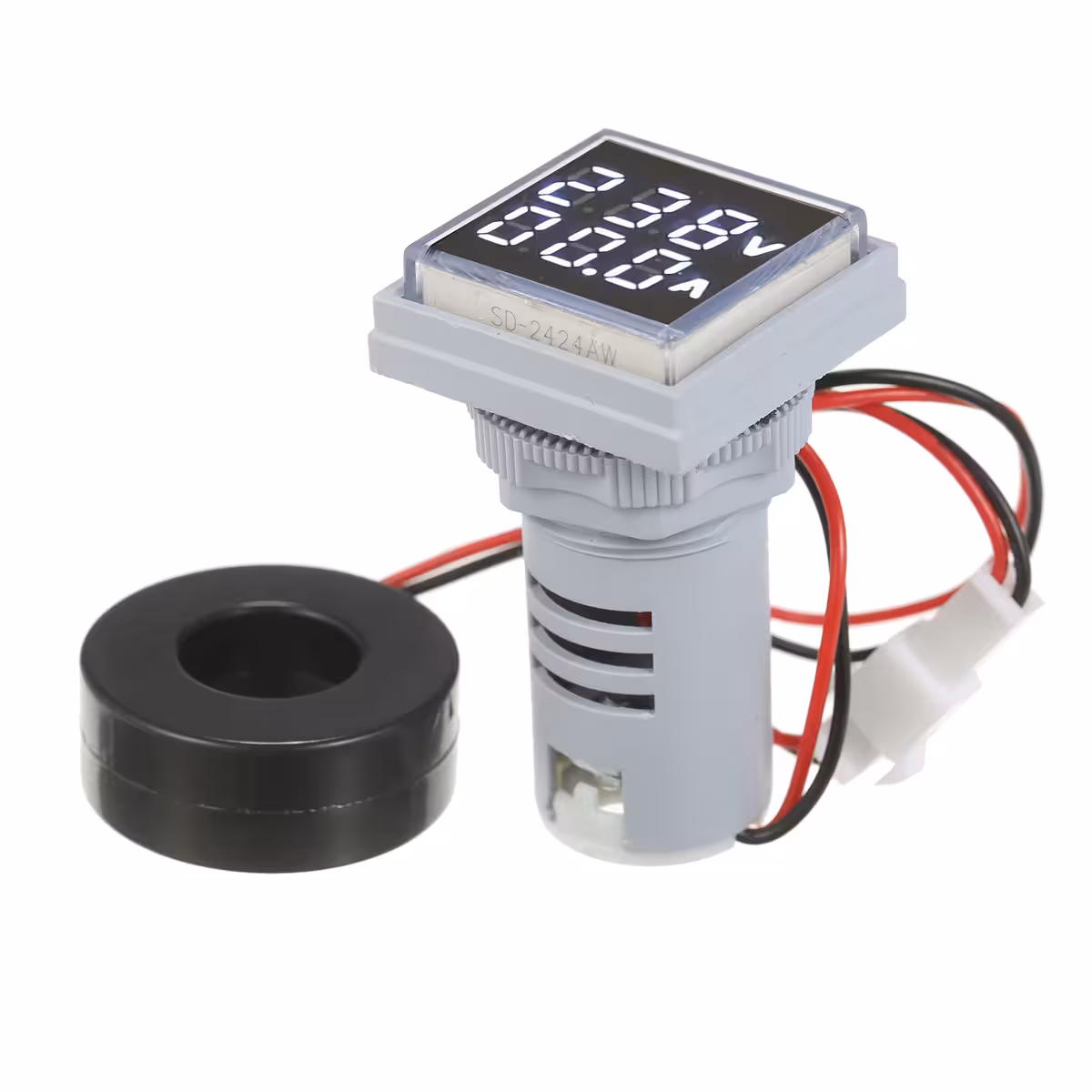

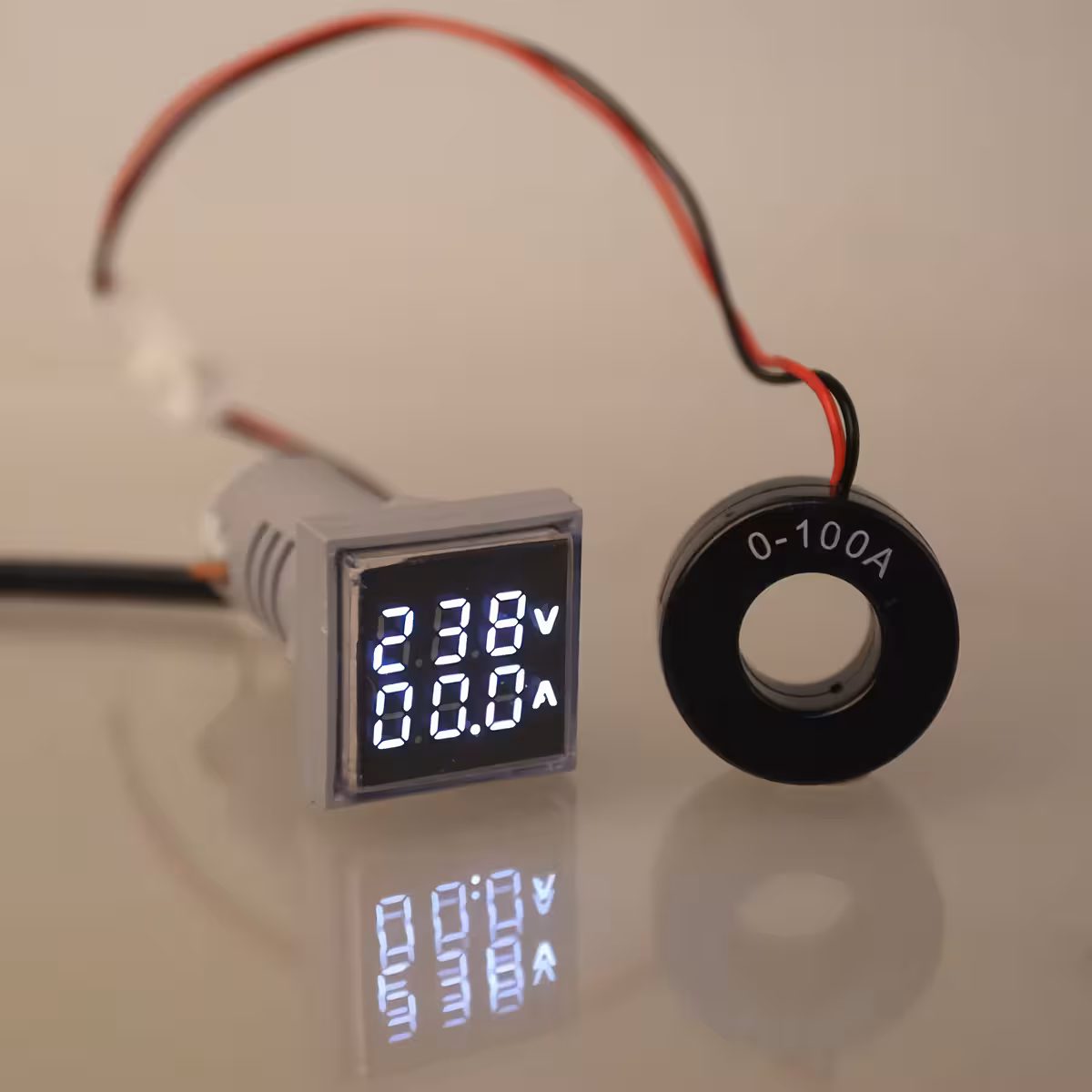

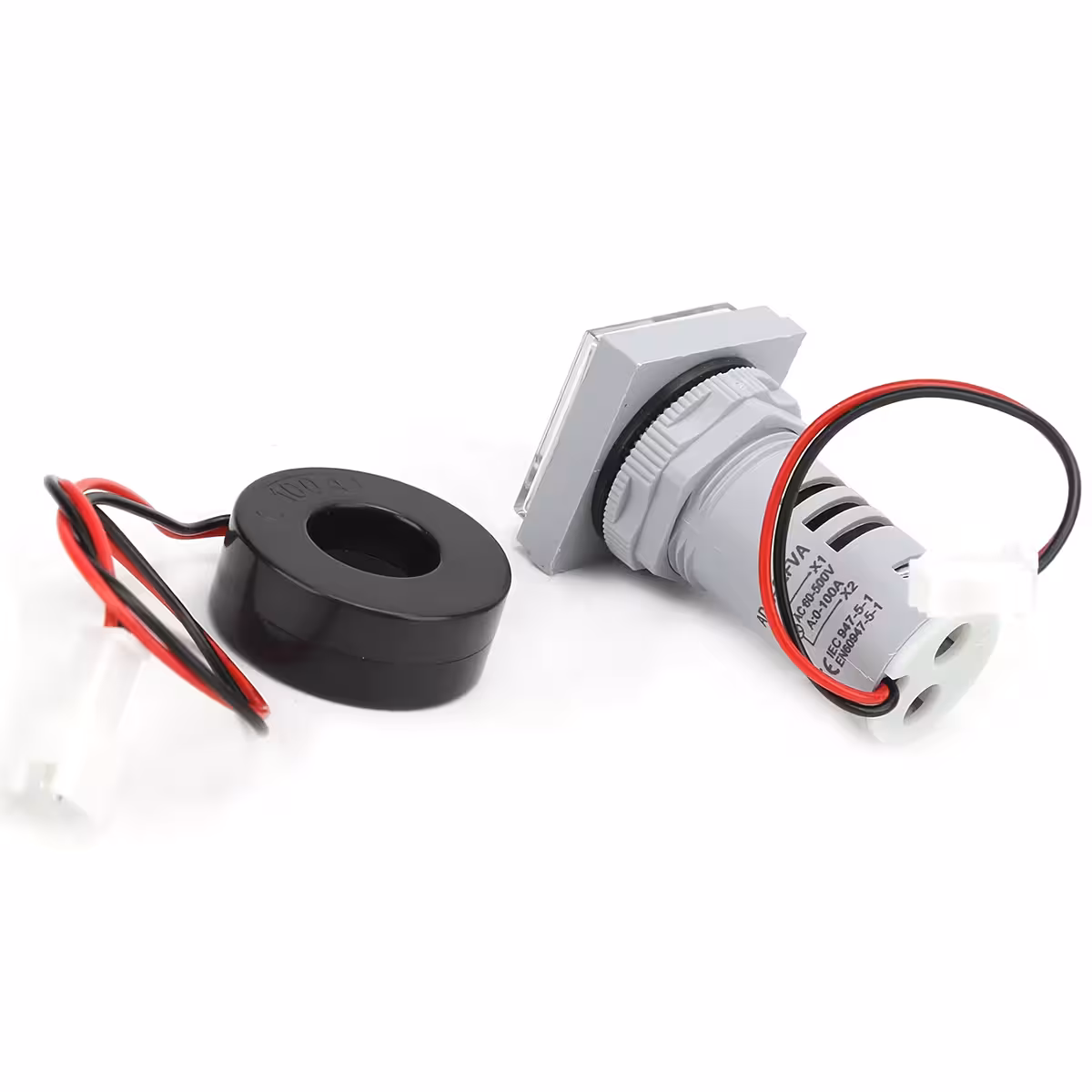

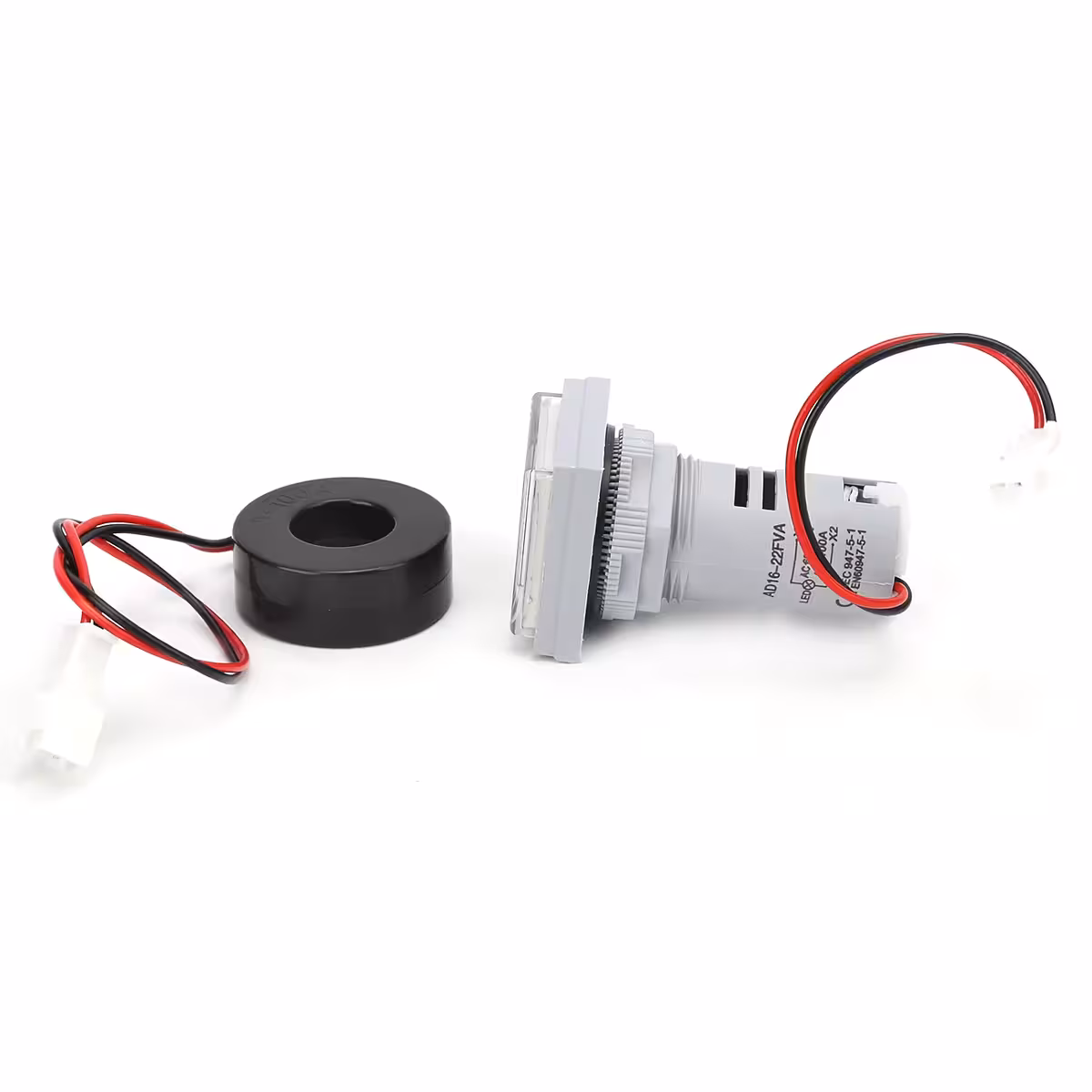

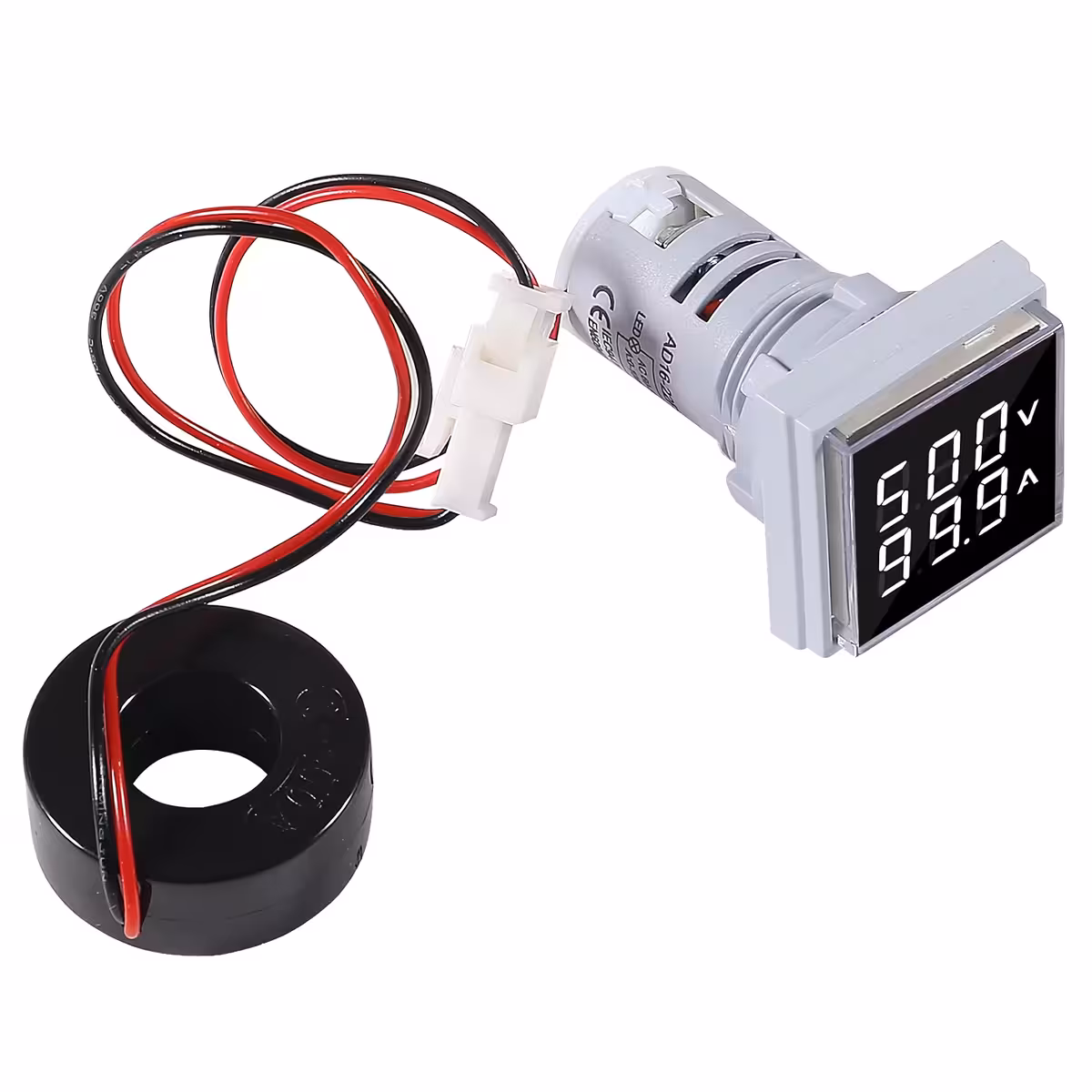

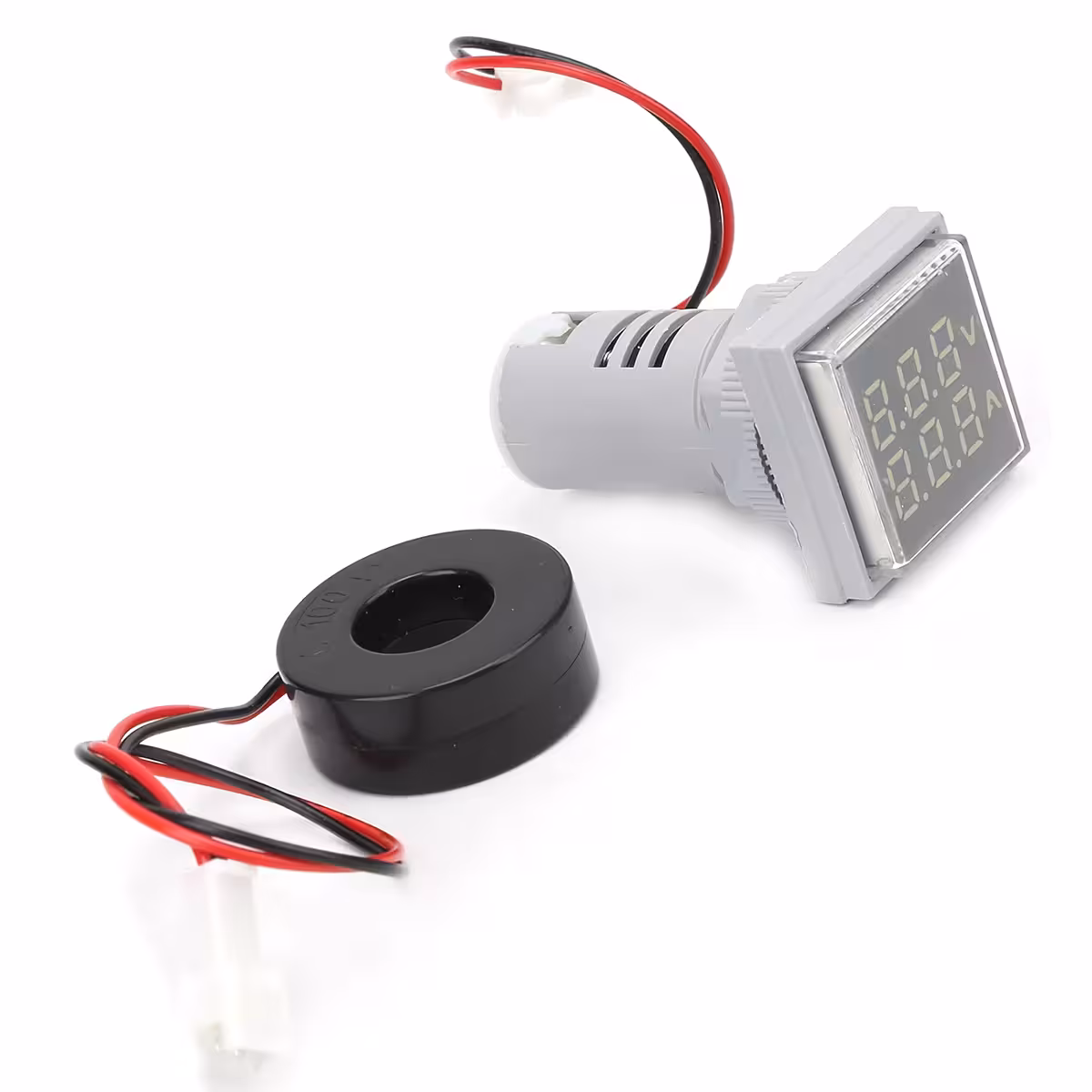

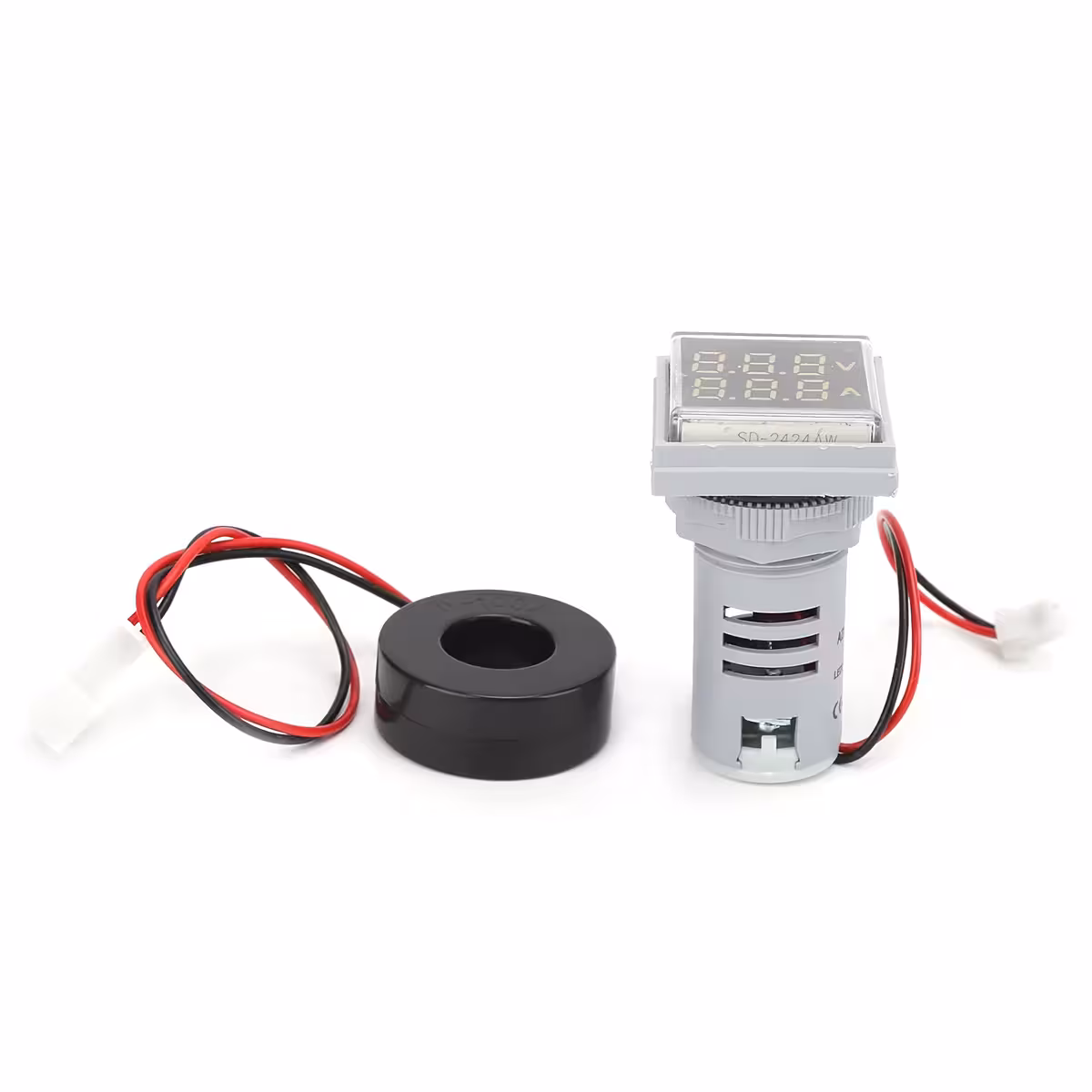

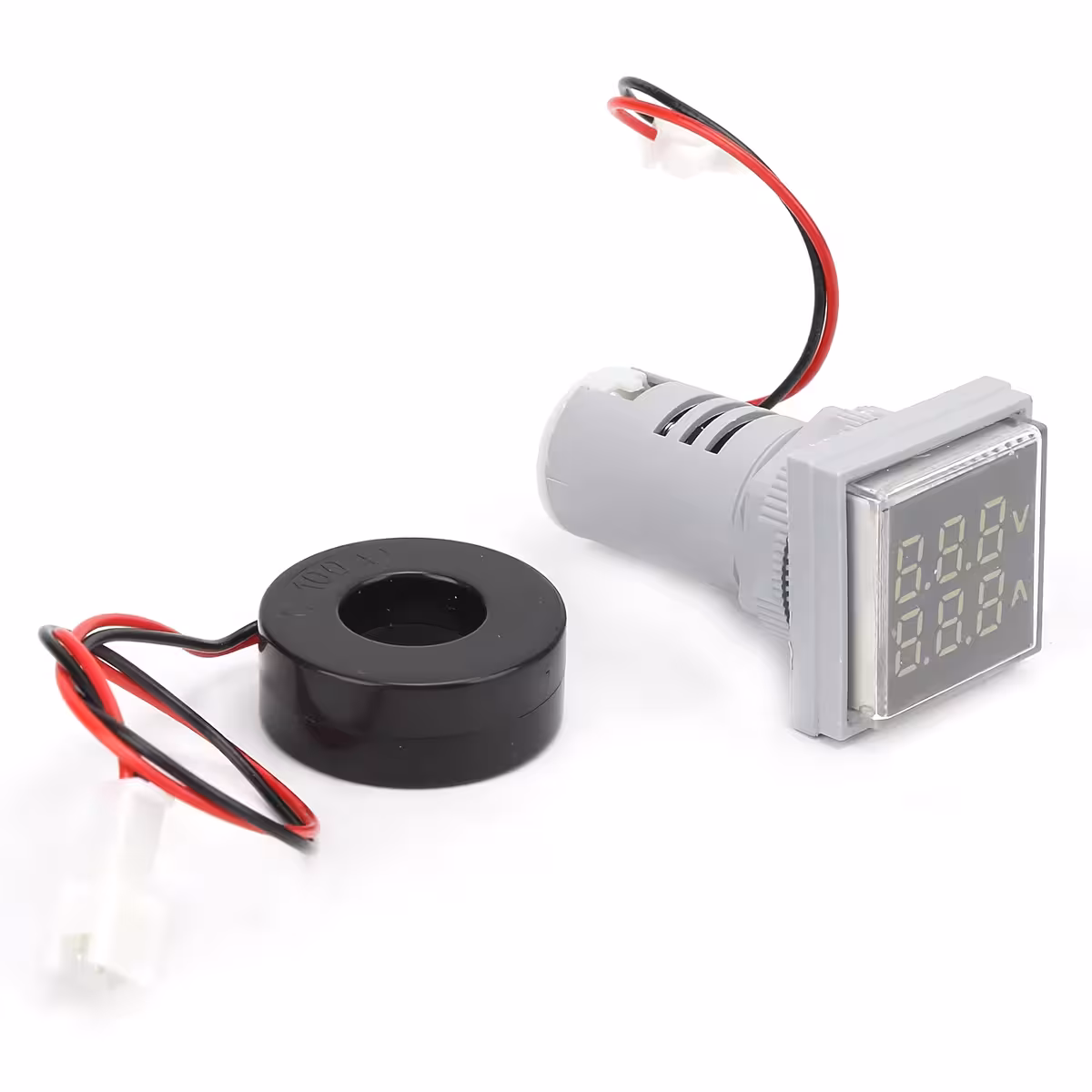

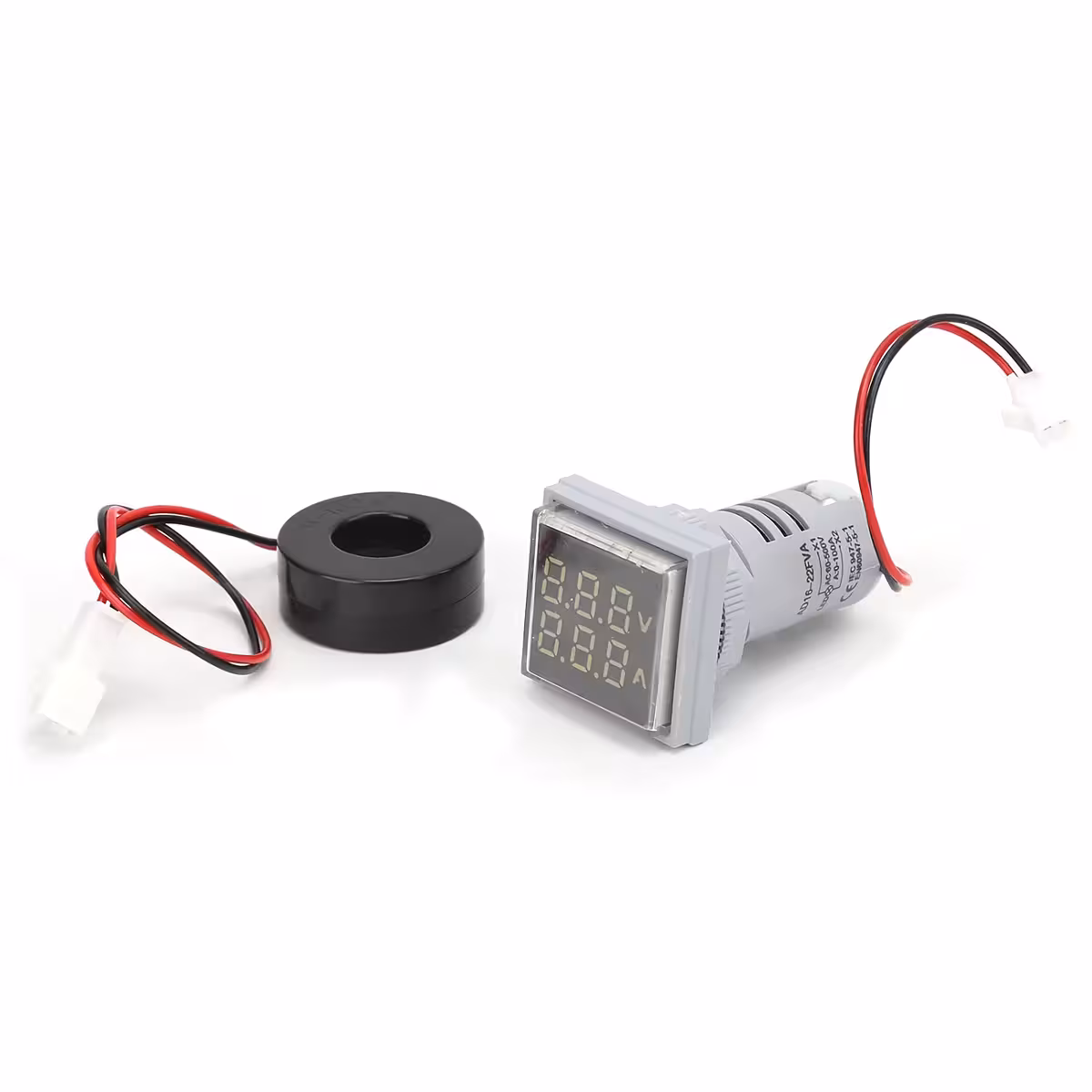

Aparatul integrează un voltmetru AC și un ampermetru AC într-un singur modul compact. Borna L (fază) și borna N (nul) asigură alimentarea voltmetrului și măsurarea tensiunii de rețea între fază și nul. Curentul este măsurat prin intermediul bobinei ampermetrice cu miez magnetic — firul de fază al consumatorului se introduce prin inelul magnetic al aparatului, fără a fi nevoie de tăierea sau modificarea circuitului.
Pentru instalații cu curenți de intensitate redusă, precizia de măsurare crește semnificativ dacă firul de fază este trecut de 3 până la 5 ori prin bobina ampermetrică. Schema de conectare este intuitivă: Rețea L → Borna L voltampermetru → bobină ampermetrică → consumator fază; Rețea N → Borna N voltampermetru → consumator nul.
| Parametru | Valoare / Detaliu |
|---|---|
| Domeniu măsurare tensiune | 60 – 500 V AC |
| Domeniu măsurare curent | 0 – 100 A AC |
| Tip rețea compatibilă | Curent alternativ (AC) |
| Tip afișaj | LED, luminozitate ridicată |

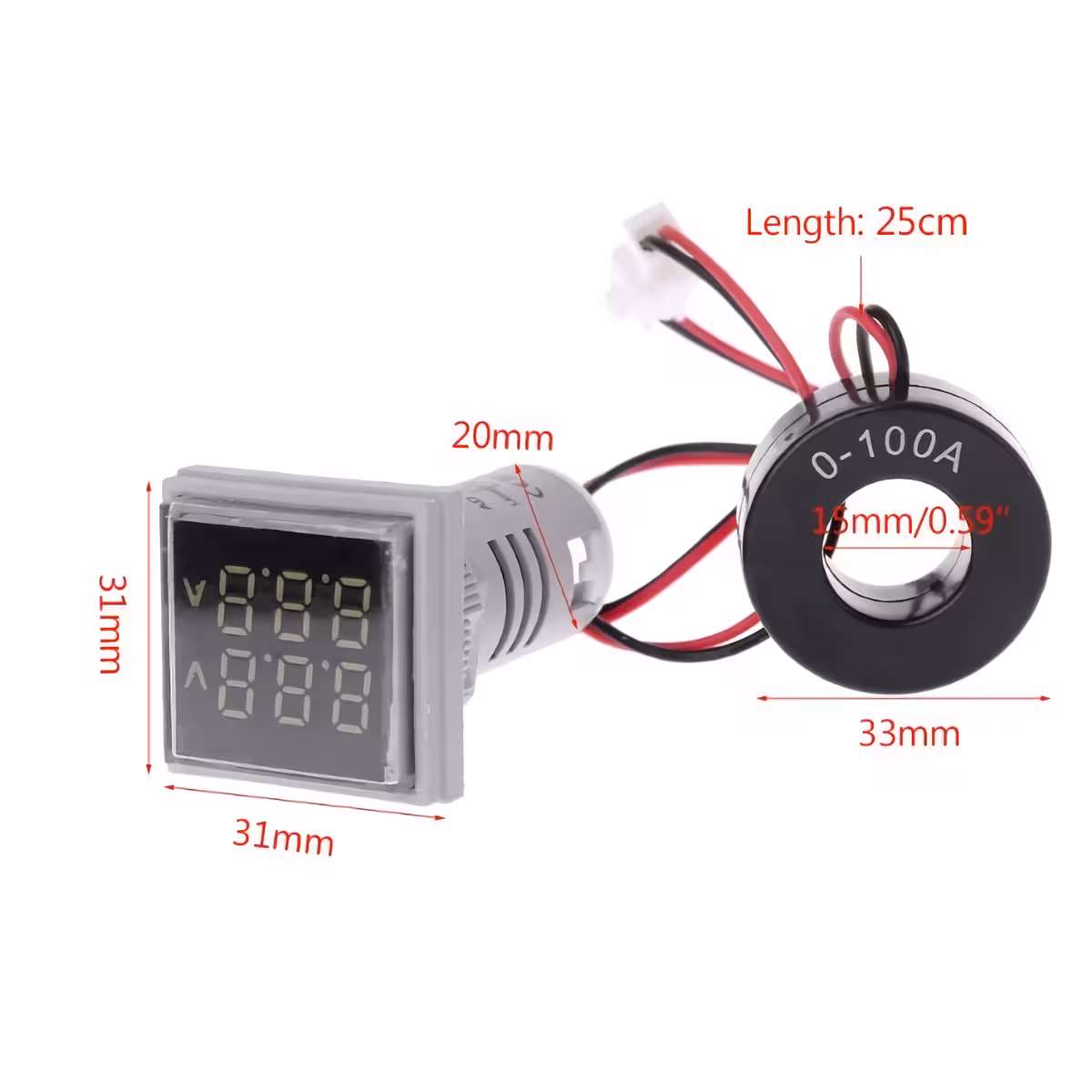

| Dimensiune panou (amprentă) | 31 × 31 mm |
| Diafragmă de montare | 22 mm |
| Culoare carcasă | Alb |

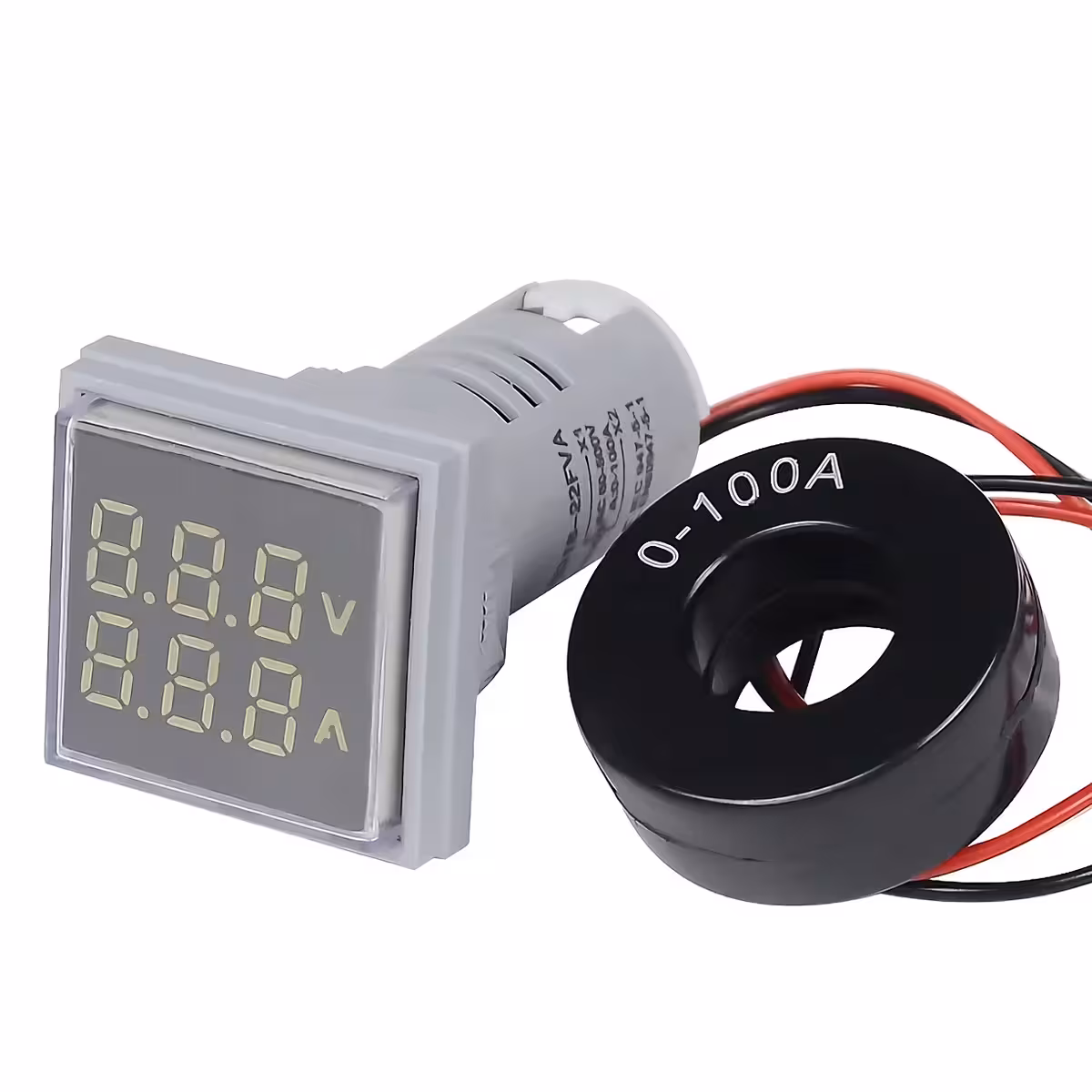

| Tip măsurare curent | Bobină ampermetrică (inel magnetic) |
| Înfășurări recomandate pentru precizie | 3 – 5 treceri ale firului prin bobină |
Instrucțiuni de Conectare și Utilizare
- Decupați orificiul de 22 mm în panoul electric și introduceți modulul voltampermetrului.
- Conectați firul de fază (L) al rețelei la borna L a aparatului.
- Conectați firul de nul (N) al rețelei la borna N a aparatului.
- Treceți firul de fază al consumatorului prin inelul (bobina ampermetrică) al aparatului — pentru curenți mici, realizați 3–5 înfășurări prin inel pentru precizie maximă.
- Conectați celălalt capăt al firului de fază direct la consumator, iar firul de nul al consumatorului direct la borna N a rețelei.
- Alimentați rețeaua — afișajul LED va indica instantaneu valorile de tensiune și curent.
Conținut Pachet
- 1 × Voltampermetru Digital AC 60–500V / 0–100A cu afișaj LED
Întrebări Frecvente
Funcționează acest aparat și pe curent continuu (DC)?
Nu. Voltampermetrul este proiectat exclusiv pentru rețele de curent alternativ (AC). Utilizarea pe DC poate deteriora aparatul și produce citiri incorecte.
Trebuie să tai firul de fază al consumatorului pentru a măsura curentul?
Nu este necesară tăierea firului. Firul de fază al consumatorului se introduce pur și simplu prin inelul magnetic (bobina ampermetrică) al aparatului, fără a fi modificat.
De ce să trec firul de mai multe ori prin bobina ampermetrică?
Trecerea firului de 3–5 ori prin bobina ampermetrică multiplică efectiv câmpul magnetic detectat, crescând sensibilitatea și precizia măsurării la curenți de intensitate redusă (sub 5–10A).
Care este dimensiunea orificiului necesar pentru montarea în panou?
Este necesar un orificiu circular de 22 mm diametru. Amprenta totală a modulului pe panoul electric este de 31 × 31 mm.
Poate fi folosit pentru monitorizarea consumului unui aparat electrocasnic?
Da. Voltampermetrul este ideal pentru monitorizarea consumului oricărui aparat electrocasnic sau echipament industrial conectat la rețeaua AC de 220V, cu condiția ca curentul să nu depășească 100A.
