Module BMS 1S 10A – protecție completă pentru acumulatori Li-ion 18650 și LiPo în orice proiect DIY
Construiești un powerbank, recondiționezi un acumulator sau montezi o celulă 18650 într-un dispozitiv custom? Fără un modul BMS între celulă și circuit, un scurtcircuit sau o descărcare adâncă îți poate distruge acumulatorul în câteva secunde. Acest set de 6 module BMS 1S rezolvă exact problema asta — compact, fiabil, gata de integrat.
Notă: Respectați cu atenție schema de conectare indicată. Inversarea polarității sau conectarea incorectă poate deteriora iremediabil modulul și acumulatorul protejat.
De ce să alegi acest set? (Avantaje cheie):
- 4 tipuri de protecție într-un singur modul — supratensiune (4.23V), descărcare adâncă (2.45V), supracurent (15A) și scurtcircuit cu deconectare instantanee în microsecunde
- Circuit DW01 + 8205A cu toleranțe strânse — componentele sunt verificate, nu generice; pragurile de protecție rămân stabile în timp
- 10A continuu, 12A tranzitoriu — acoperă aplicații cu consum ridicat: motoare mici, iluminat LED puternic, module wireless cu vârfuri de curent
- 35 × 7.6 × 2 mm — intră în carcase înguste unde alte module nu au loc; grosimea de 2mm face diferența în proiecte miniaturizate
- 6 bucăți în set — ai stoc pentru mai multe proiecte simultan sau piese de rezervă fără să plătești transport de mai multe ori
- Compatibil cu 18650, 14500, 16340 și LiPo 1S — același modul funcționează cu orice celulă de 3.7V, indiferent de format
Detalii și Performanță
Circuitul DW01 monitorizează continuu tensiunea celulei și trimite comanda de deconectare către tranzistoarele 8205A de îndată ce tensiunea depășește 4.23V la încărcare sau coboară sub 2.45V la descărcare. Reacția la scurtcircuit este instantanee — modulul nu așteaptă să se încălzească, ci taie curentul direct, protejând atât celula, cât și circuitul conectat. La curenți apropiați de limita de 10A continuu, asigură-te că există ventilație minimă în carcasă pentru a menține temperatura în parametri normali.
| Parametru | Valoare / Detaliu |
|---|---|
| Configurație celule | 1S (o singură celulă) |
| Tensiune nominală baterie | 3.7V (Li-ion / LiPo) |
| Curent nominal de lucru | 10A |
| Curent maxim (tranzitoriu) | 12A |
| Prag detecție supracurent | 15A |
| Protecție supratensiune | 4.23V ±0.05V |
| Protecție descărcare excesivă | 2.45V ±0.1V |
| Protecție scurtcircuit | Da (deconectare instantanee) |

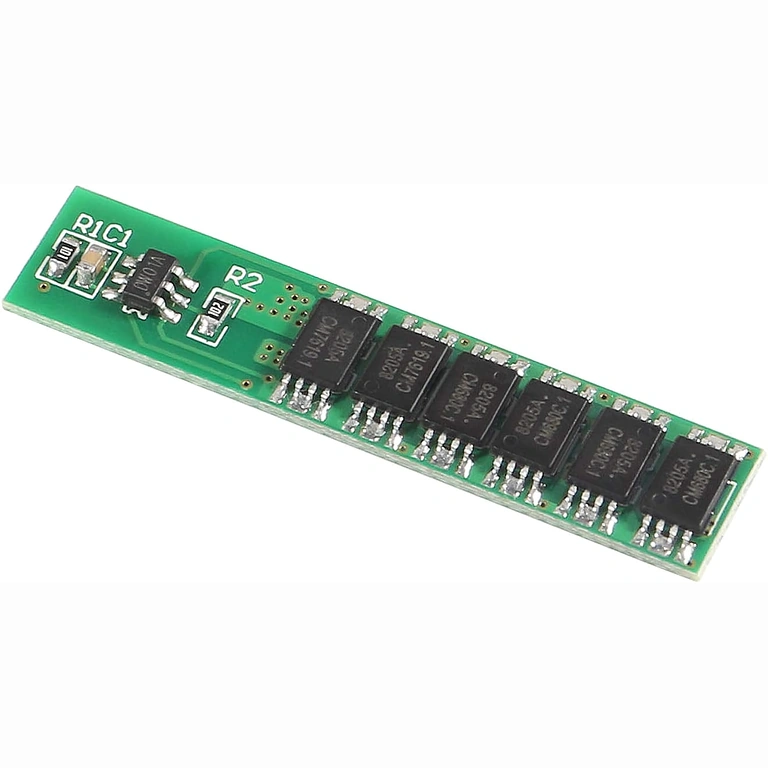

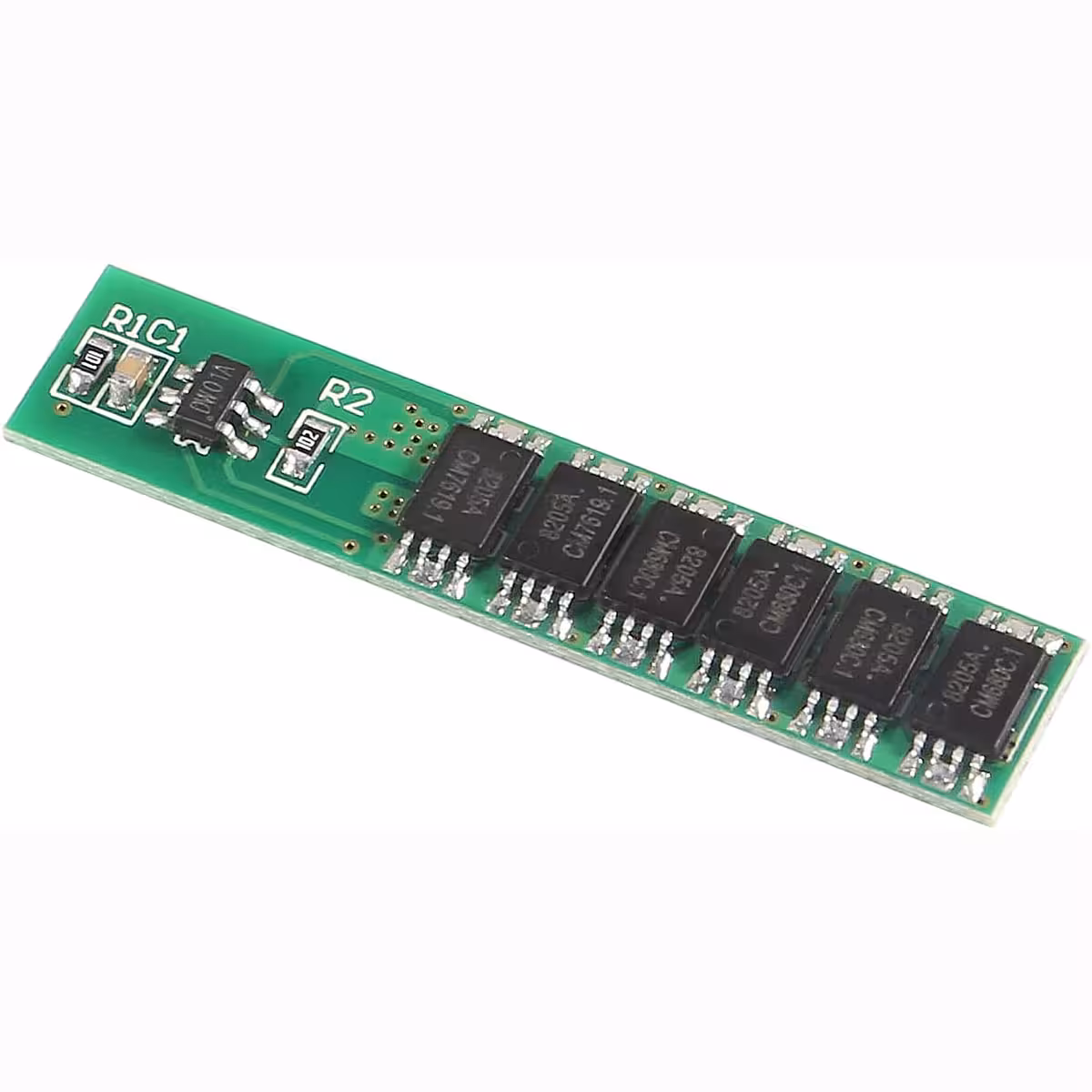

| Circuit integrat | DW01 + 8205A |

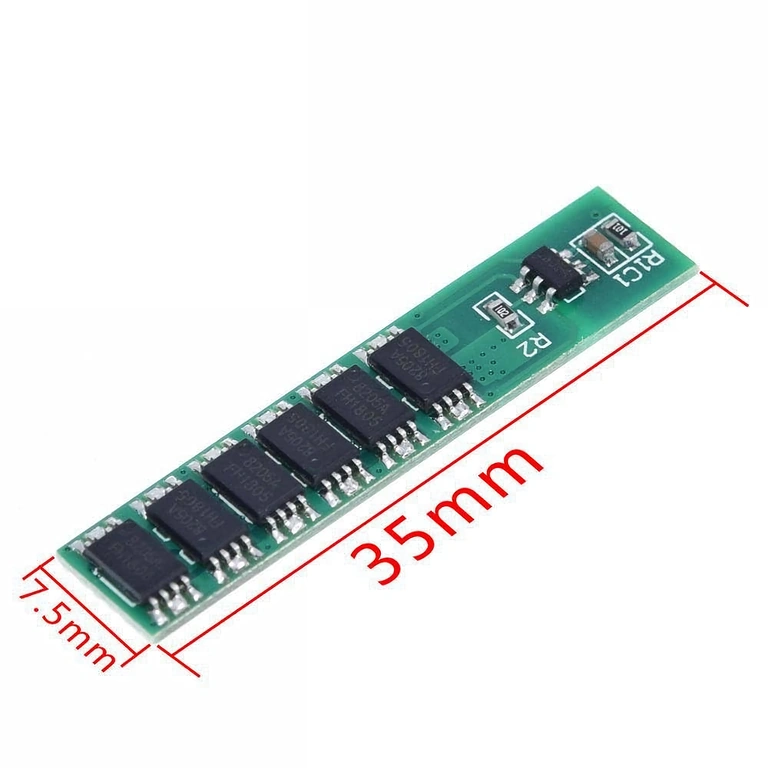

| Dimensiuni modul | 35 × 7.6 × 2 mm |

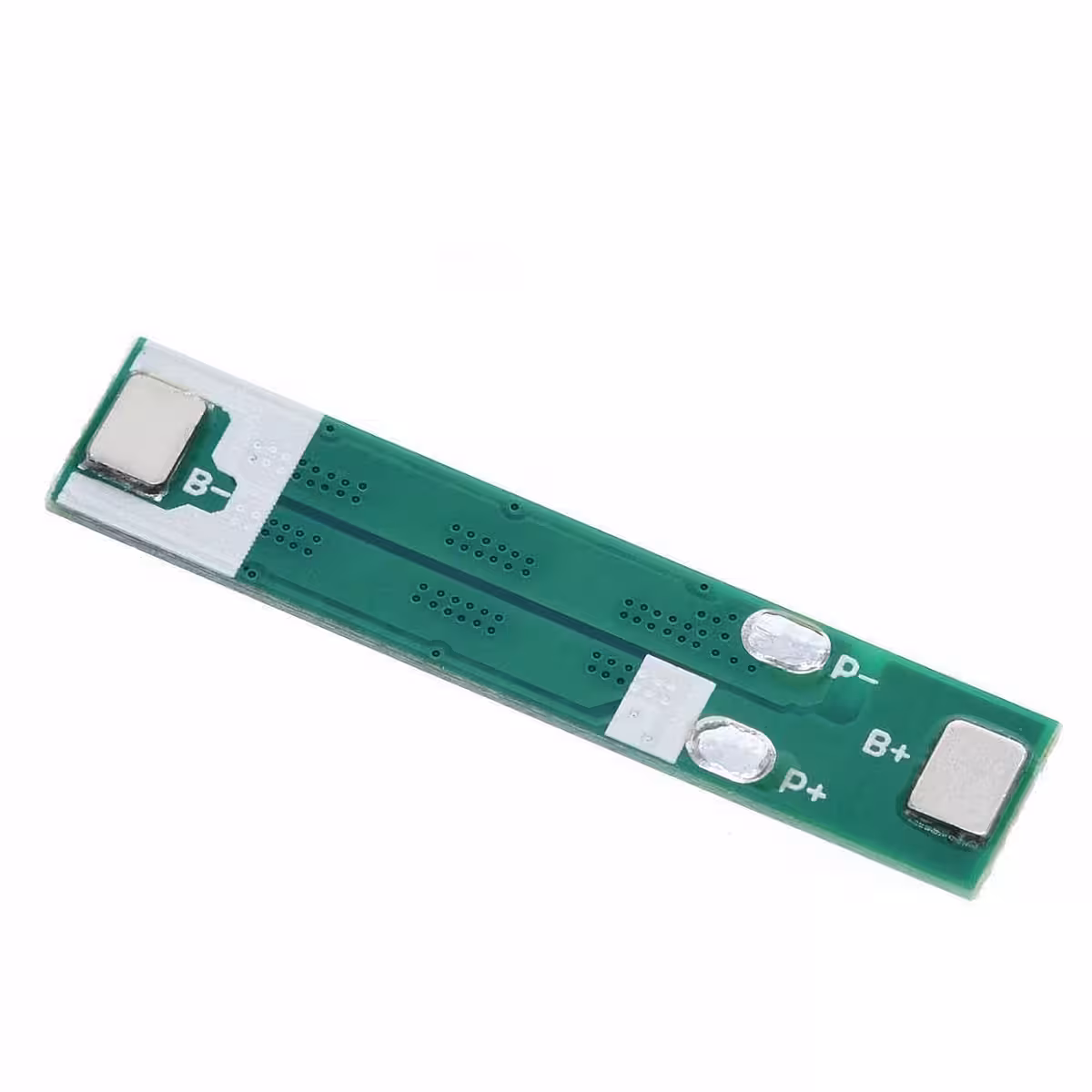

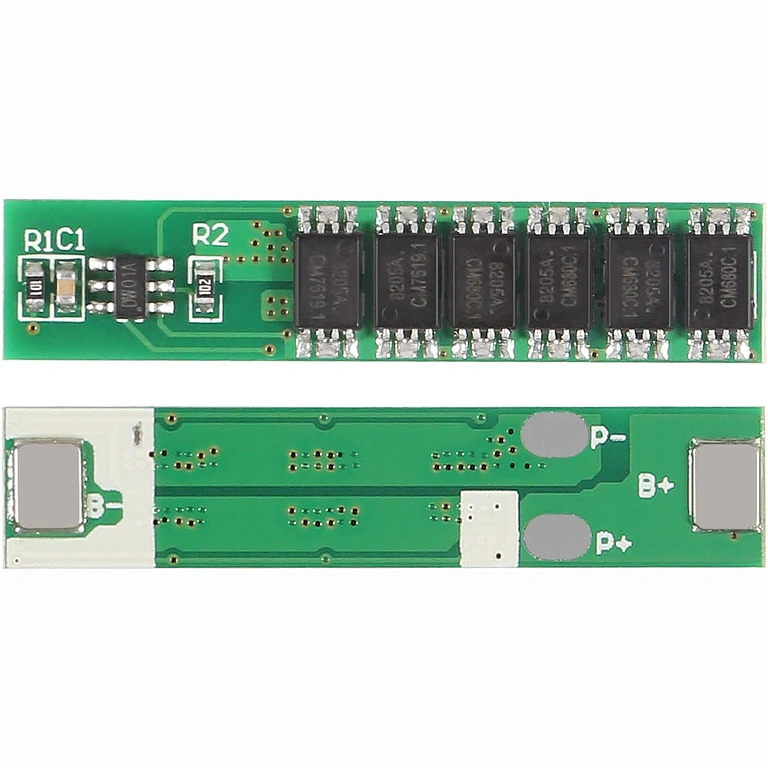

| Conectori | B+ (bat+), B- (bat-), P+ (ieșire+), P- (ieșire-) |
| Compatibilitate | 18650, 14500, 16340, LiPo 1S |
| Cantitate în set | 6 module |

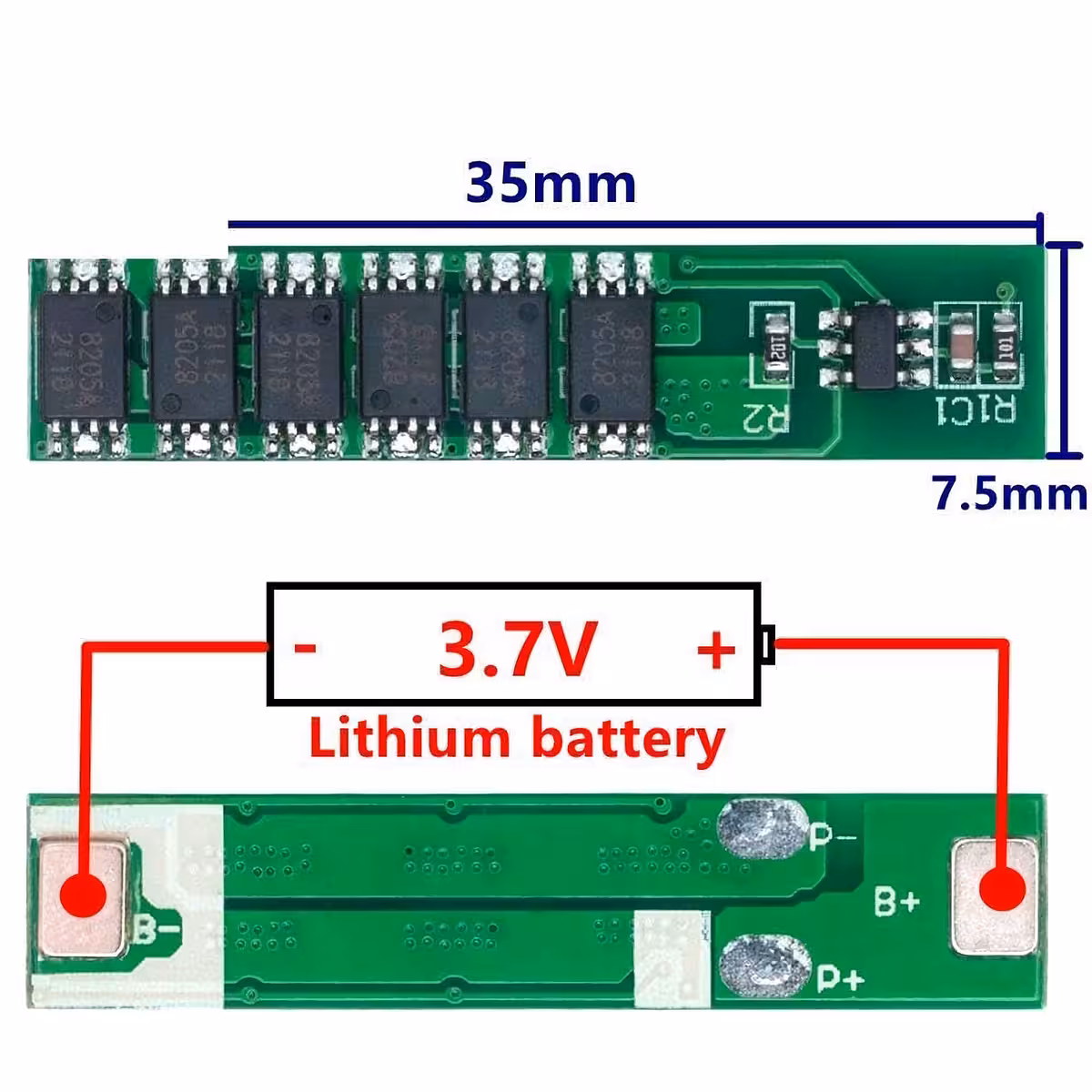

Instrucțiuni de Conectare și Utilizare
- Conectați B+ la polul pozitiv al celulei Li-ion sau LiPo.
- Conectați B- la polul negativ al celulei.
- Conectați P+ la firul pozitiv al sarcinii sau încărcătorului (ieșire pozitivă).
- Conectați P- la firul negativ al sarcinii sau încărcătorului (ieșire negativă).
- Verificați polaritatea înainte de alimentare — inversarea conexiunilor deteriorează permanent modulul.
- Nu depășiți 10A în funcționare continuă pentru a evita supraîncălzirea.
Conținut Pachet

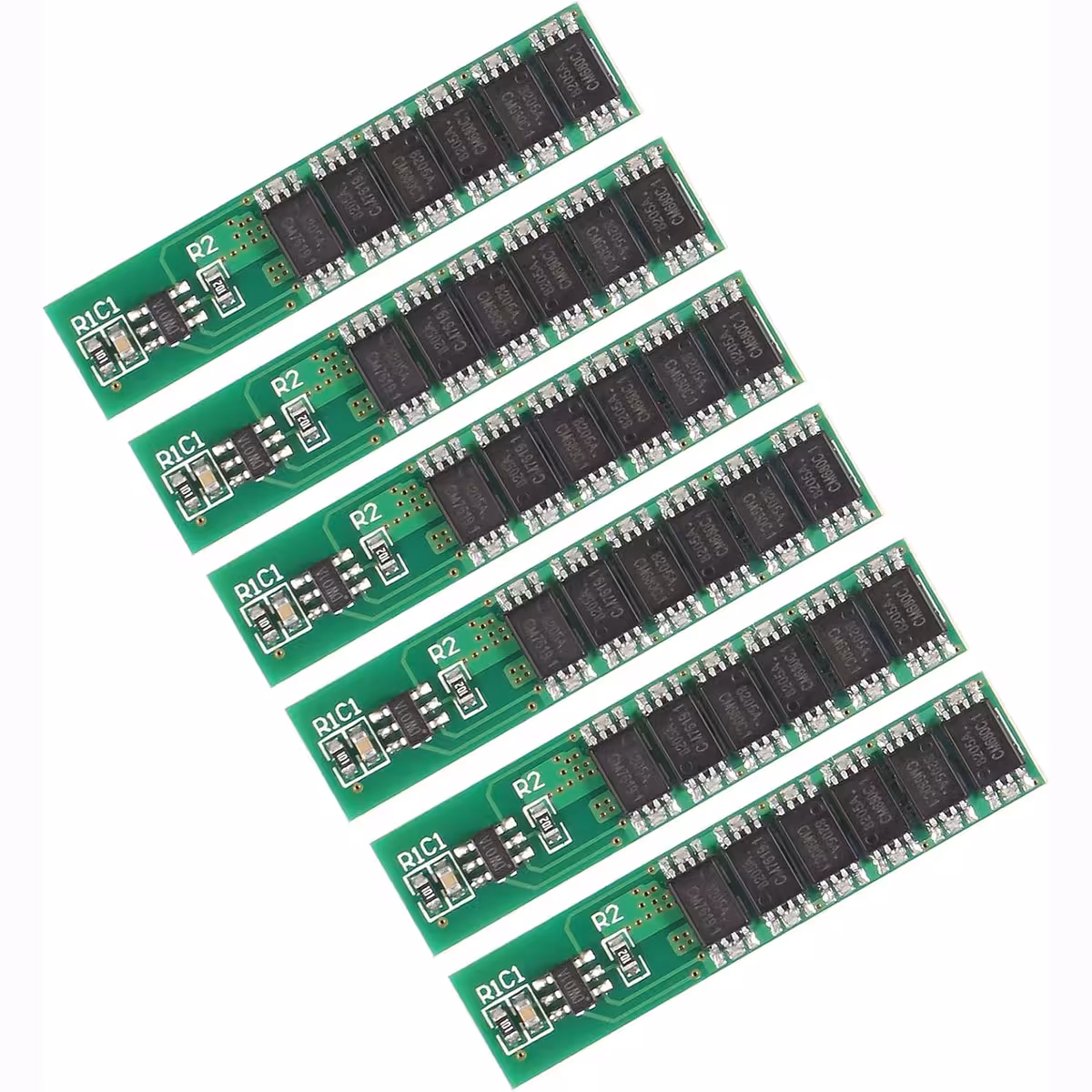

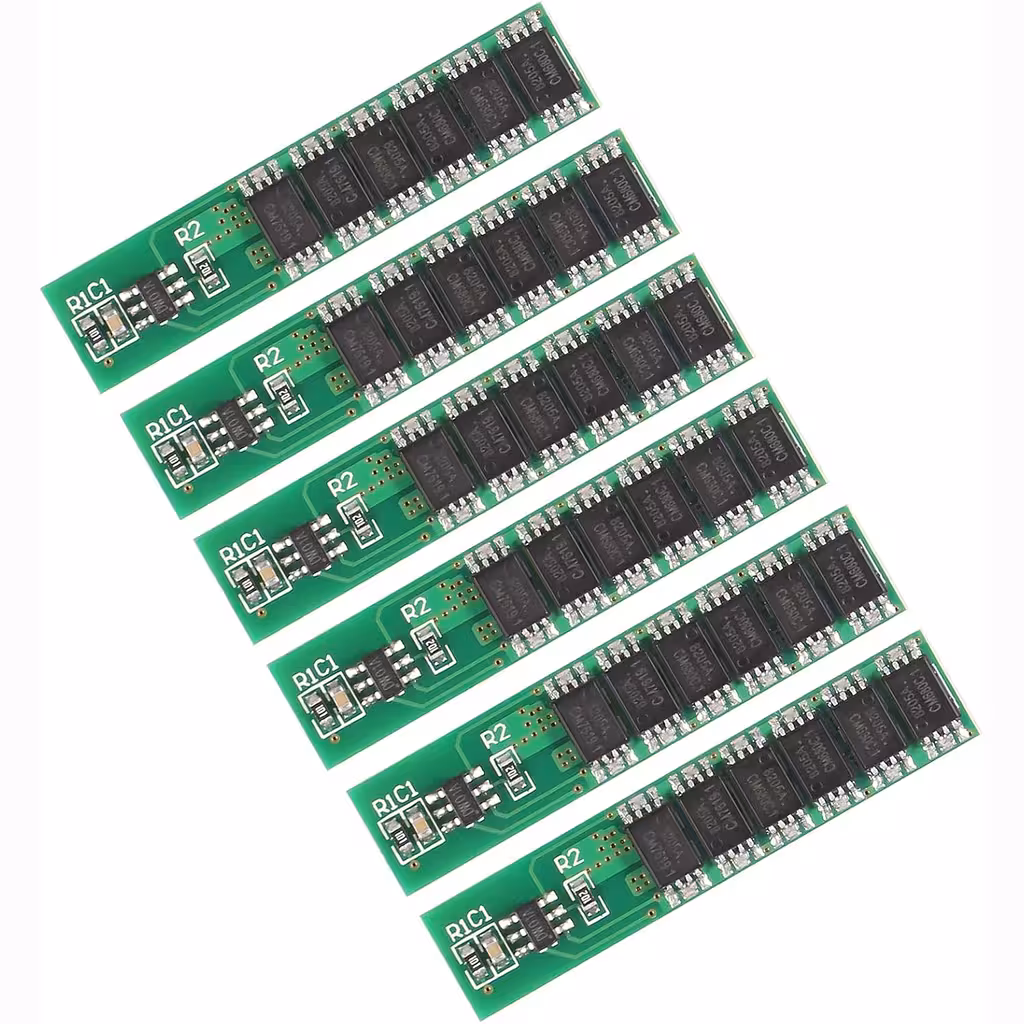

- 6 × Modul BMS 1S 18650 3.7V 10A cu protecție completă (DW01 + 8205A)
Întrebări Frecvente
Funcționează cu orice celulă Li-ion 18650, inclusiv cele de capacitate mare (3000–3500 mAh)?
Da. Modulul protejează orice celulă cu tensiune nominală de 3.7V în configurație 1S, indiferent de capacitate. Funcționează la fel cu 18650, 14500, 16340 sau LiPo 1S.
Pot încărca și descărca simultan prin același modul?
Modulul are un singur port comun (P+/P-) pentru ambele operații. Conectarea simultană a încărcătorului și a sarcinii nu este recomandată fără un circuit extern de separare — riști comportament impredictibil al protecțiilor.
Cum resetez modulul după ce s-a declanșat protecția la scurtcircuit?
Îndepărtează cauza scurtcircuitului, apoi reconectează încărcătorul sau deconectează și reconectează bateria. Modulul revine automat în stare normală de funcționare.
Am nevoie de radiator dacă folosesc modulul la 8–9A continuu?
La curenți sub 10A și cu ventilație minimă în carcasă, radiatorul nu este necesar. Dacă lucrezi aproape de limita maximă în medii calde sau în carcase complet închise, asigură un flux de aer — chiar și pasiv — pentru a menține temperatura în limite sigure.
