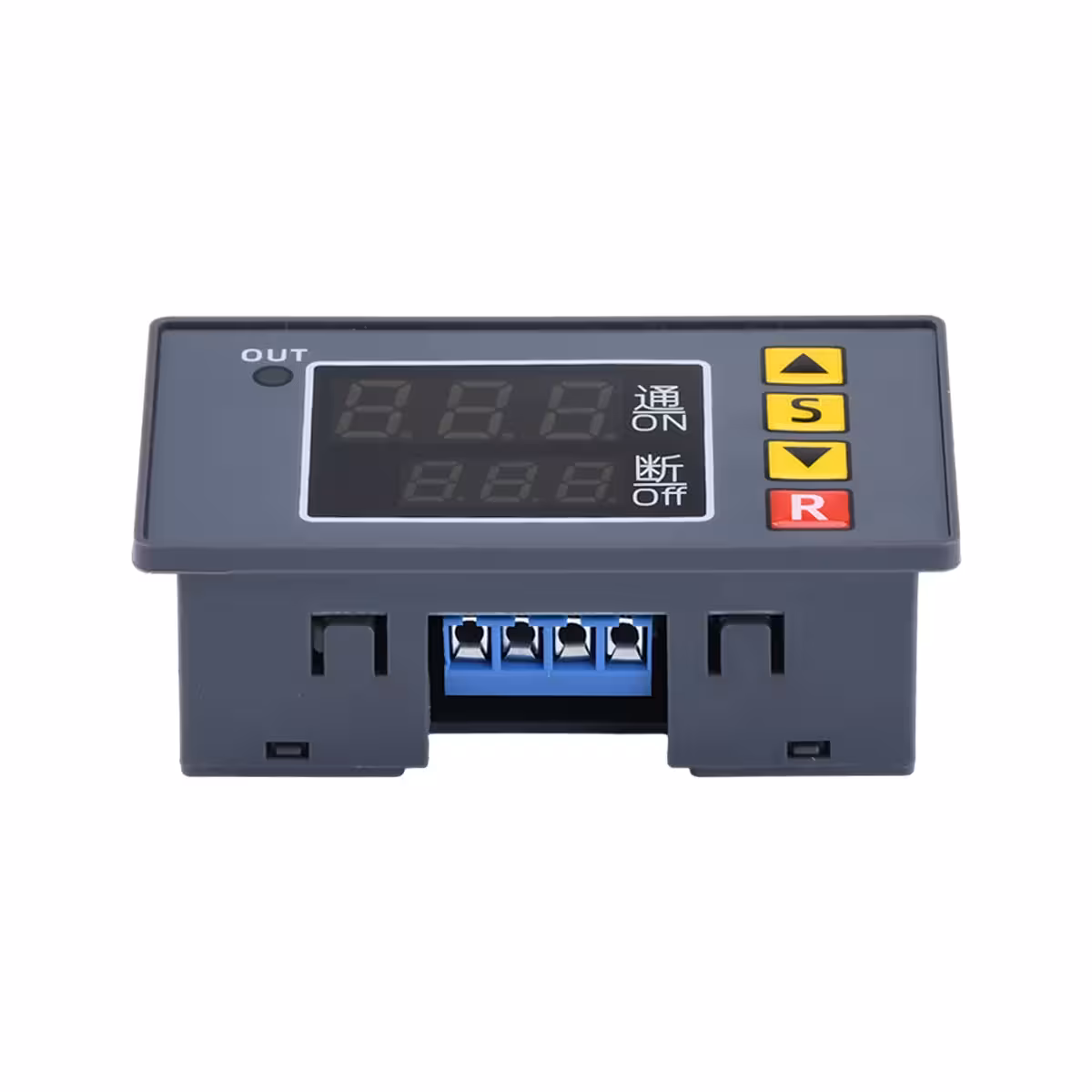

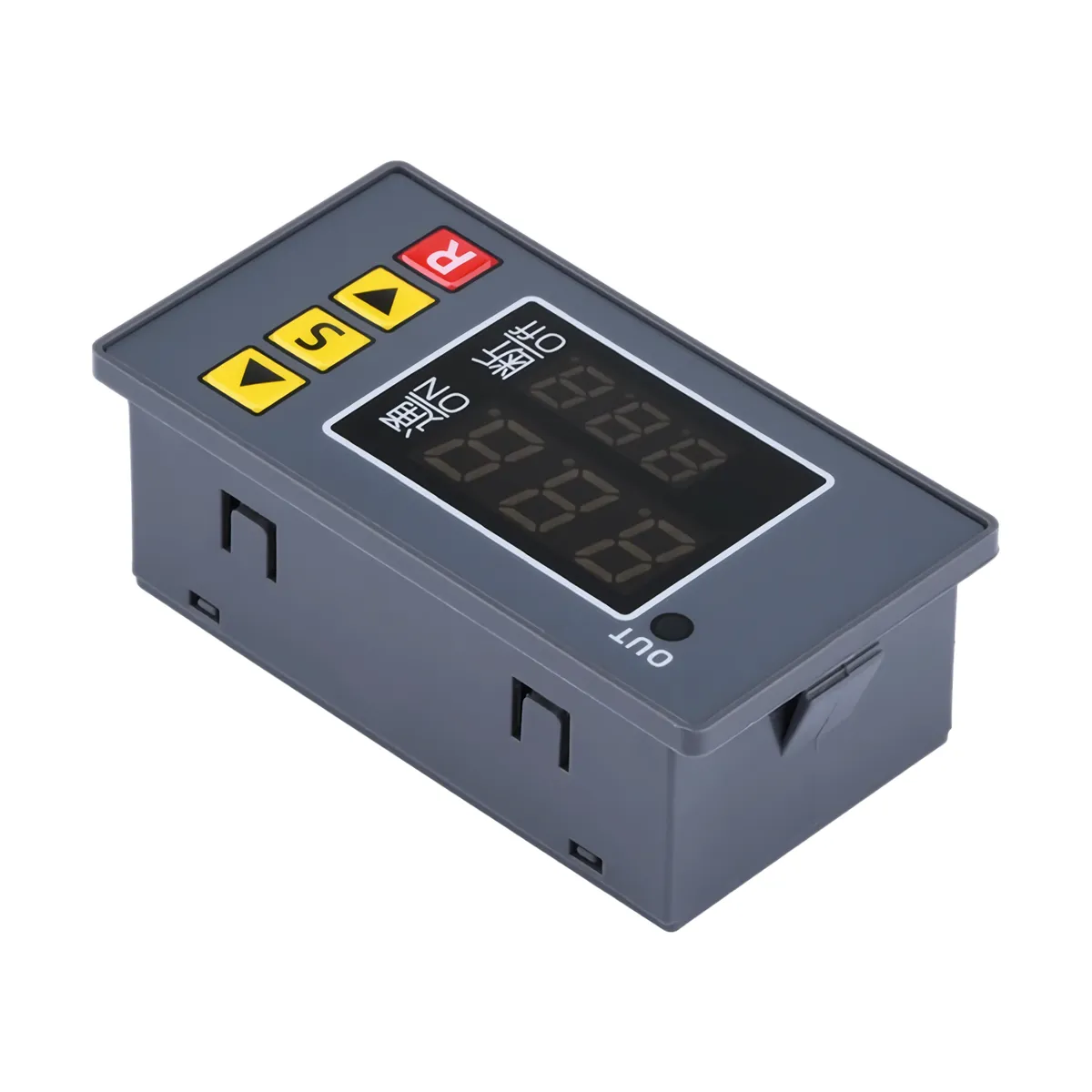

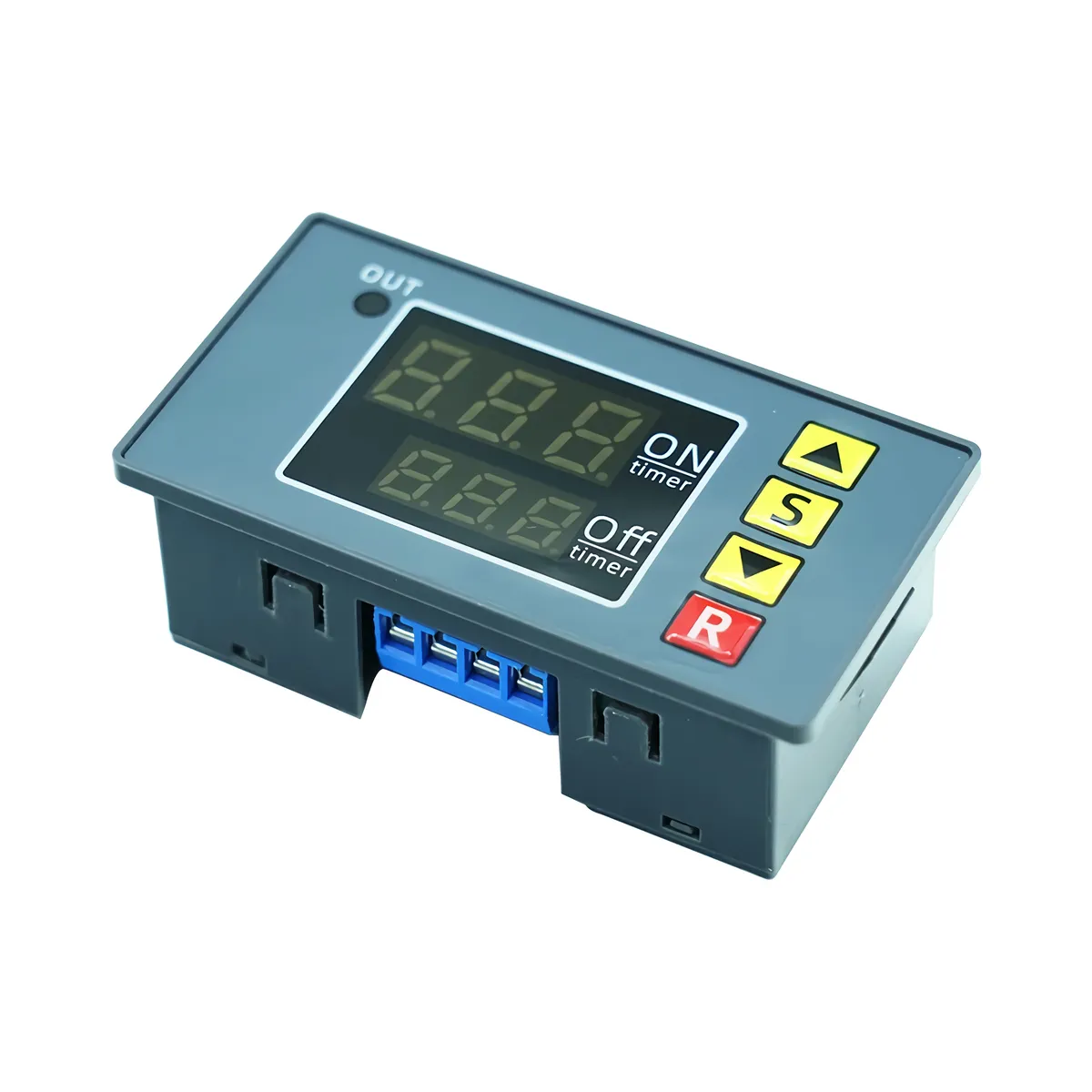

Descriere generală a releului de timp 24V DC ciclic

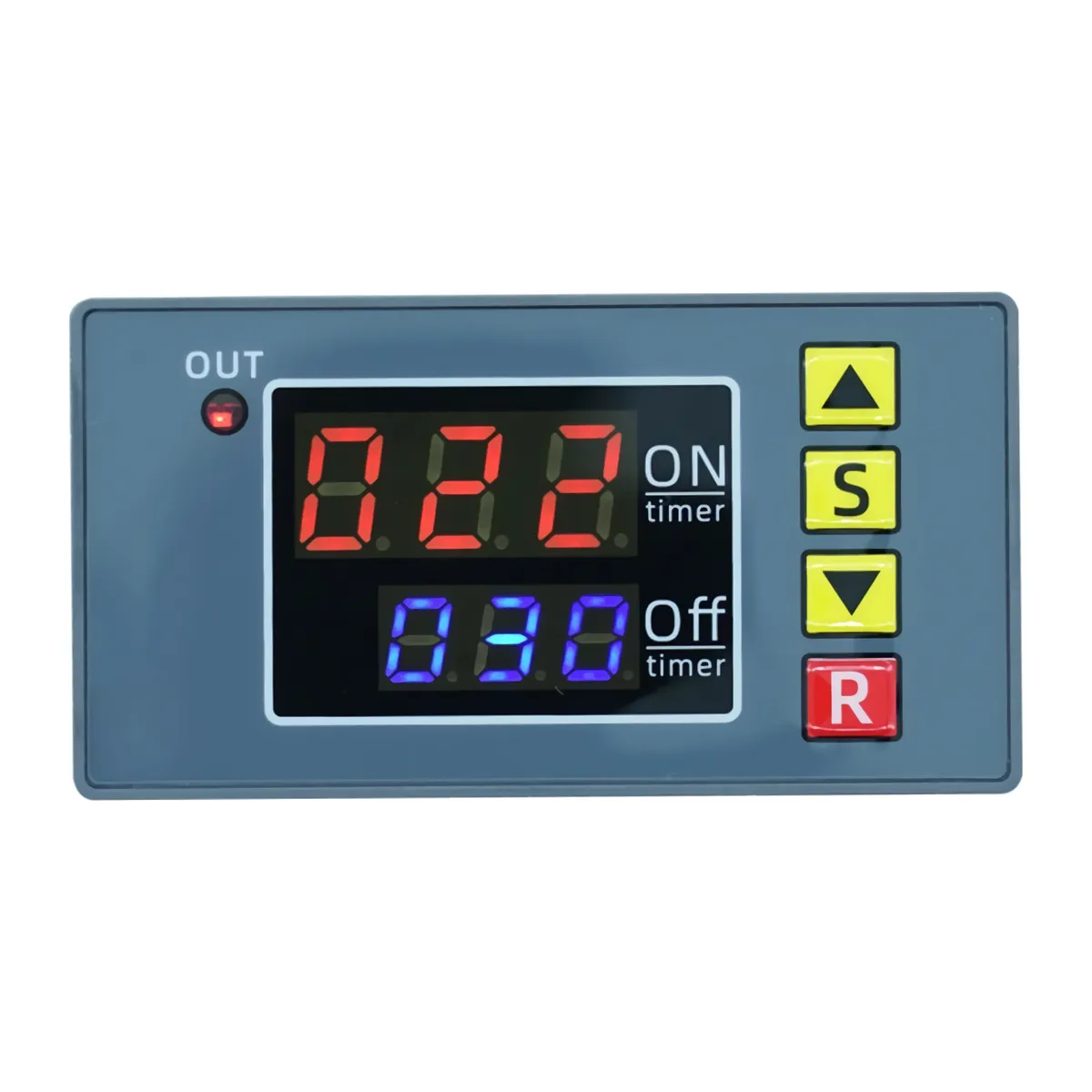

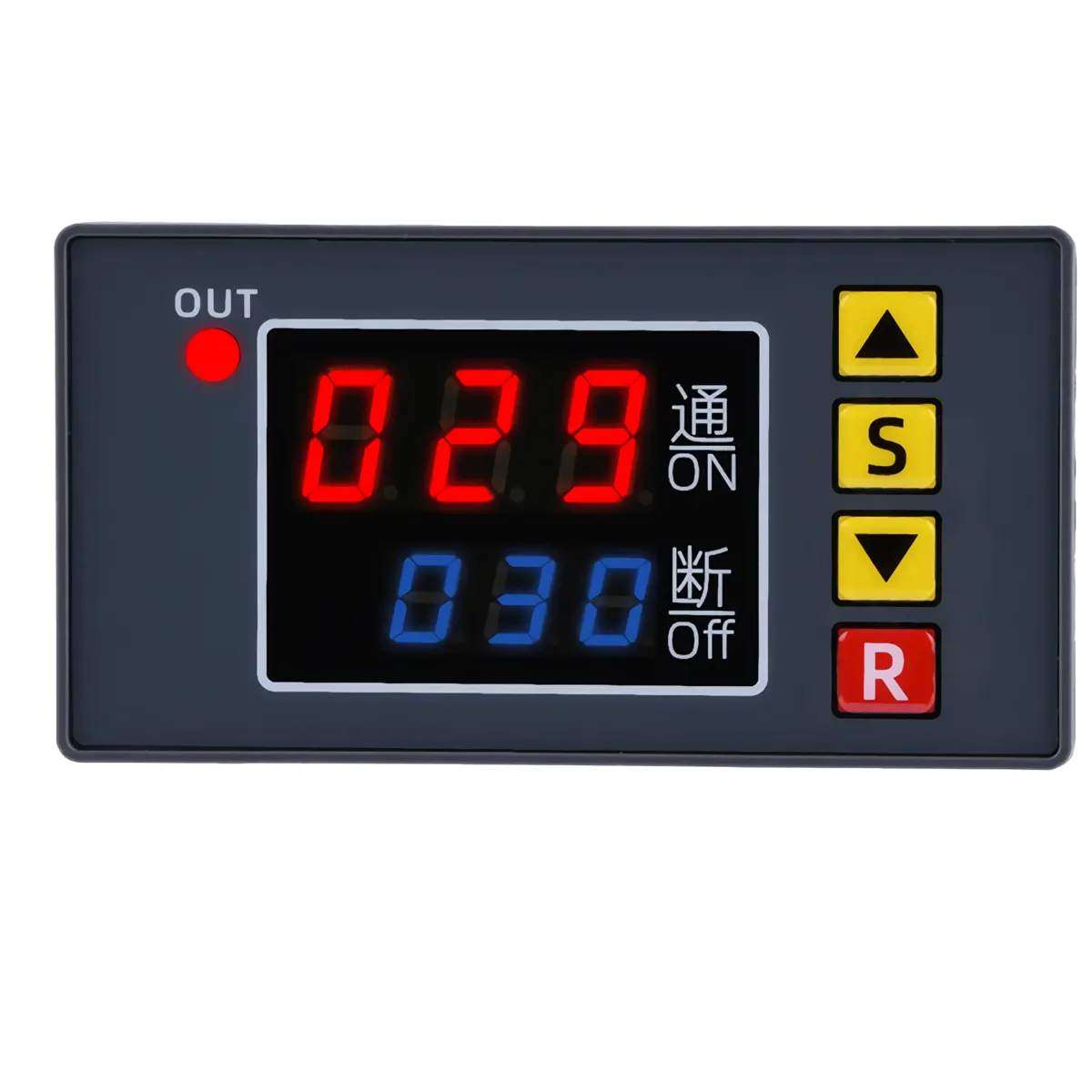

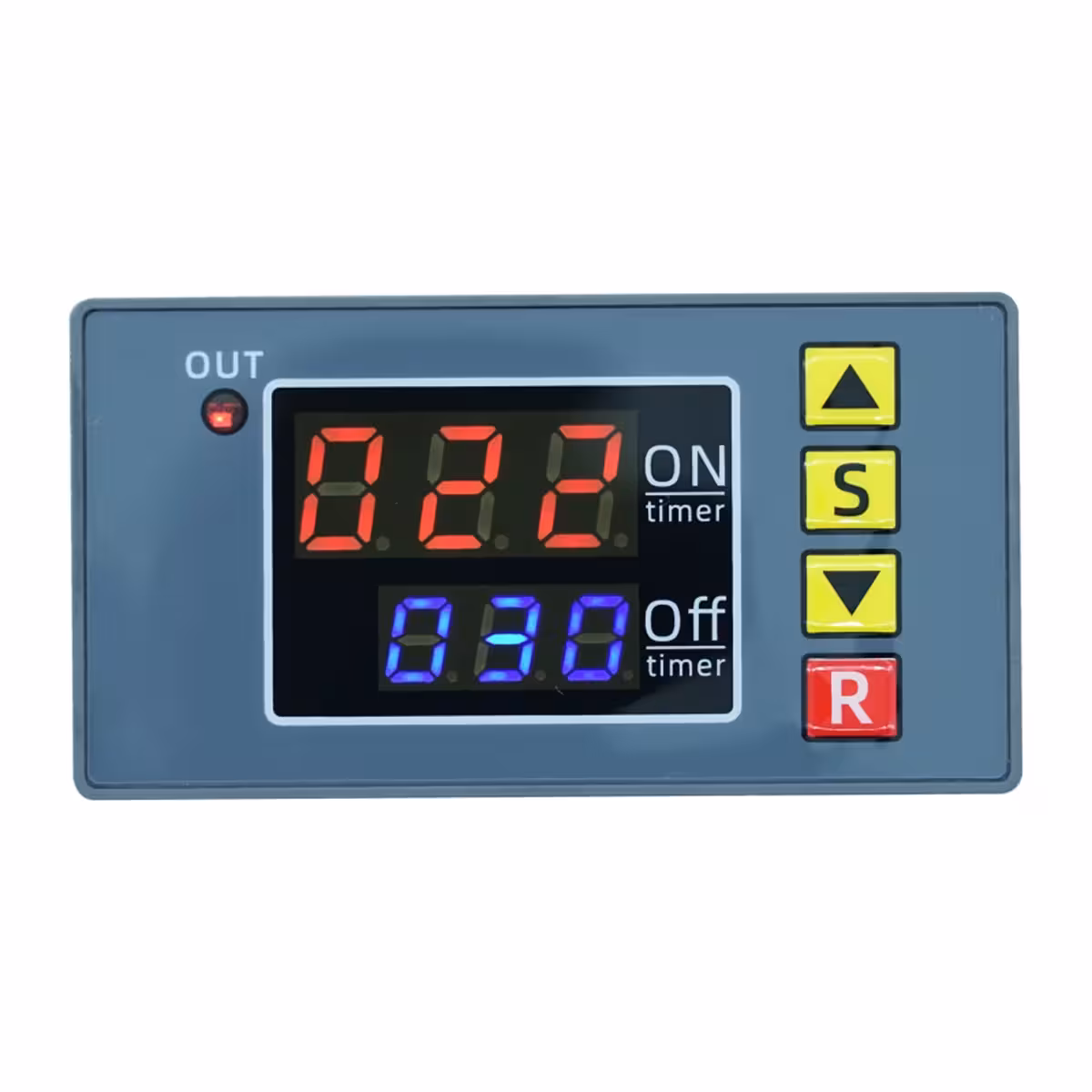

Modulul oferă funcții avansate de întârziere la pornire, întârziere la oprire și funcționare ciclică repetitivă, fiind ușor de setat datorită afișajului digital și meniului intuitiv.
Releul funcționează la tensiune de alimentare 24V DC și permite temporizare de la 0 până la 999 secunde, minute sau ore. Este alegerea perfectă pentru automatizări simple, proiecte DIY sau control periodic al consumatorilor electrici.
Specificații tehnice – Temporizator programabil 24V DC
| Tensiune de alimentare: | 24V DC |
| Ieșire releu: | 1 canal (contact normal deschis, până la 10A) |
| Unitate de timp: | Secunde / Minute / Ore (selectabil) |
| Interval de timp reglabil: | 0 – 999 s/min/h |
| Funcție ciclică: | Buclă infinită sau 1–999 cicluri |
| Întârziere la pornire / oprire: | Suportată |
| Declanșare: | Automată (implicit) sau manuală (prin buton R / port extern) |
| Memorie la întreruperea alimentării: | Da (salvează setările) |

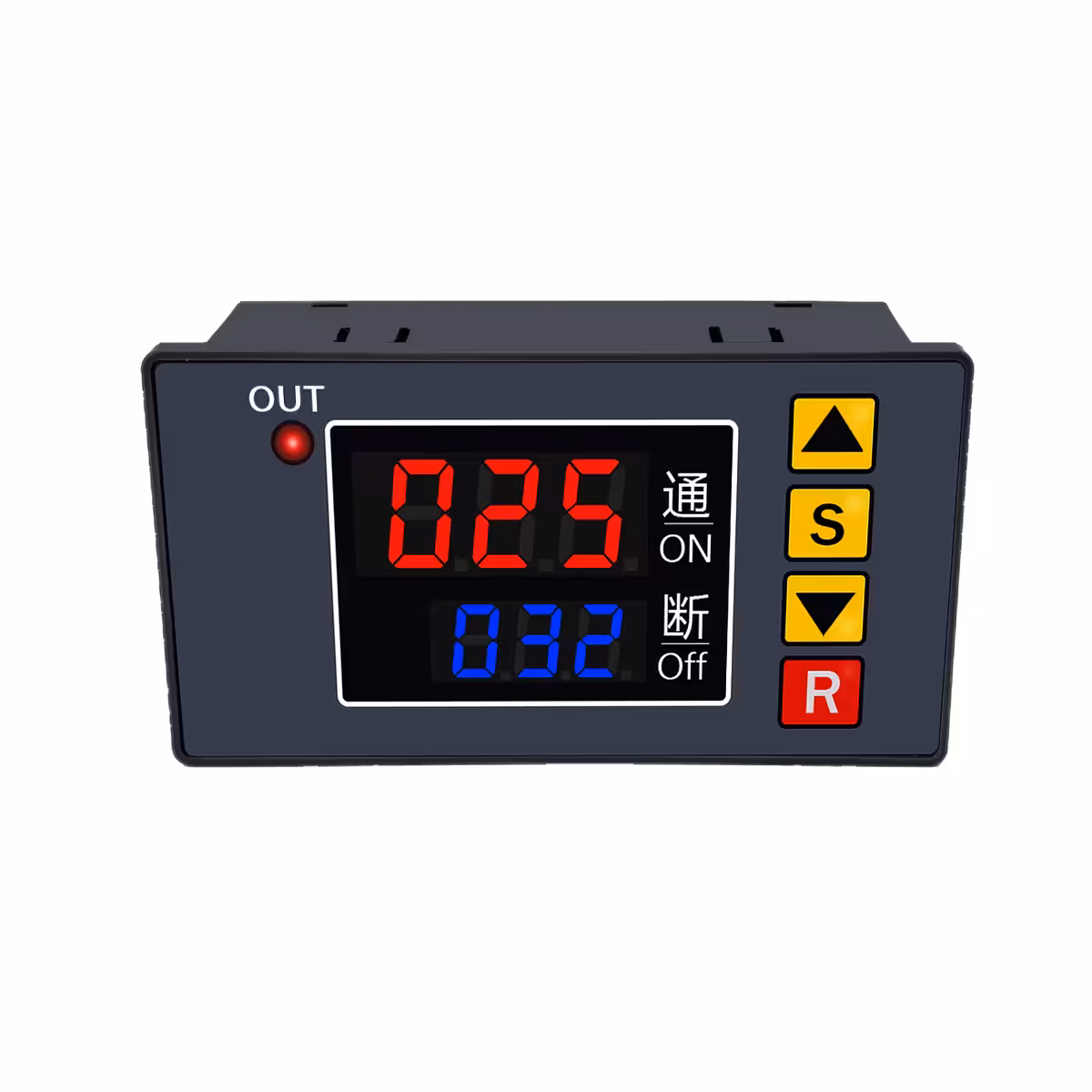

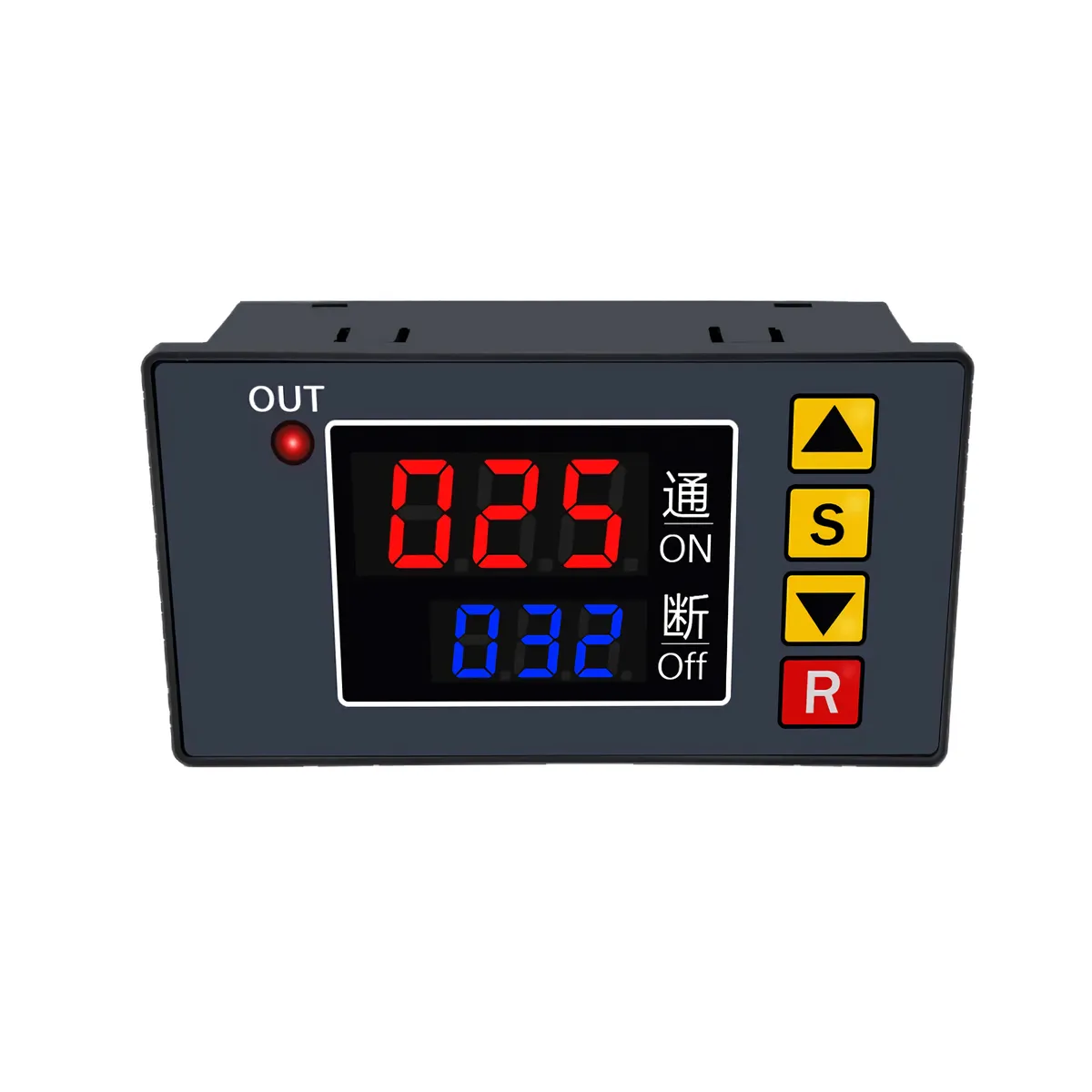

| Indicator LED OUT: | Aprins = releu activ, Stins = inactiv |

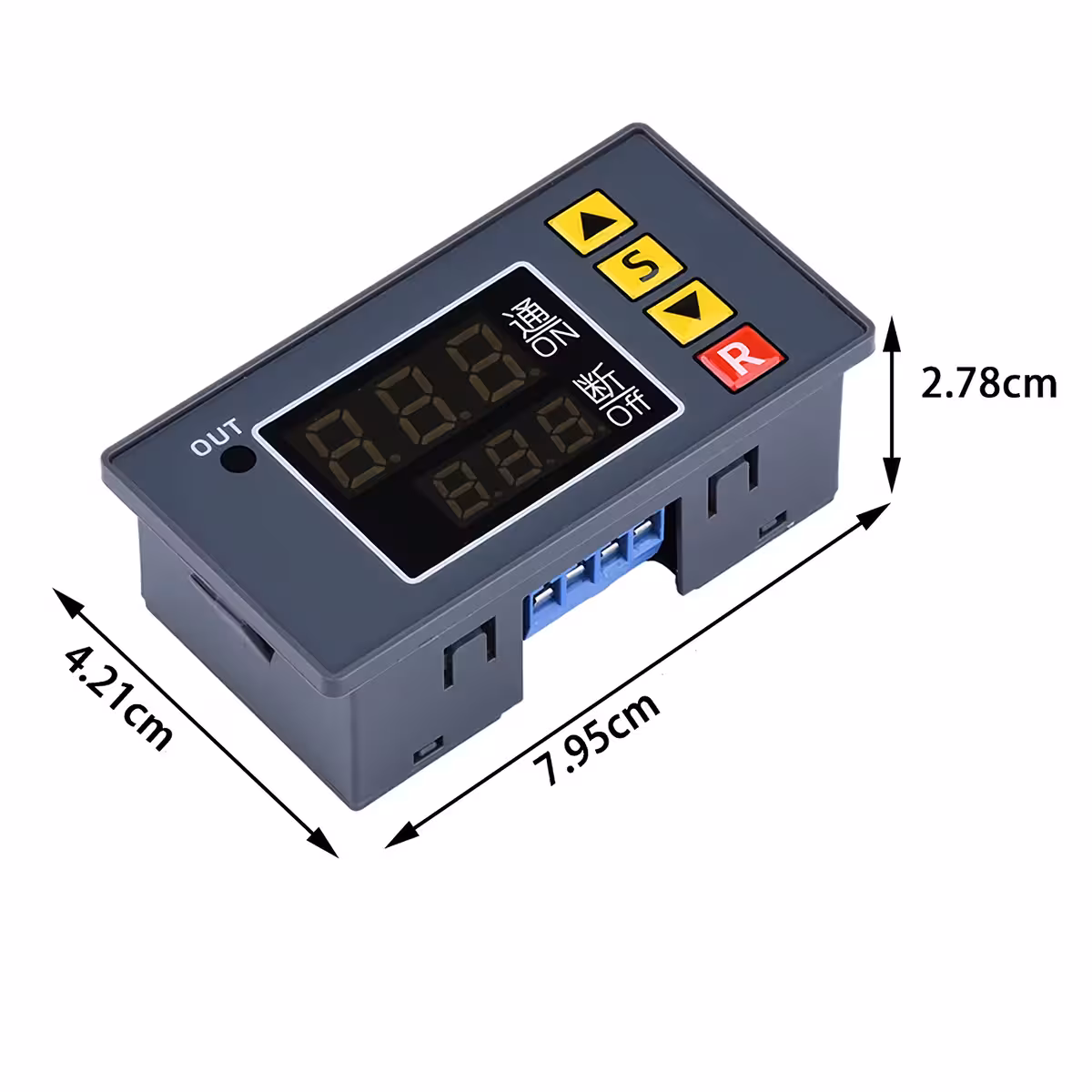

| Dimensiuni: | 79.5 × 42.1 × 27.8 mm |

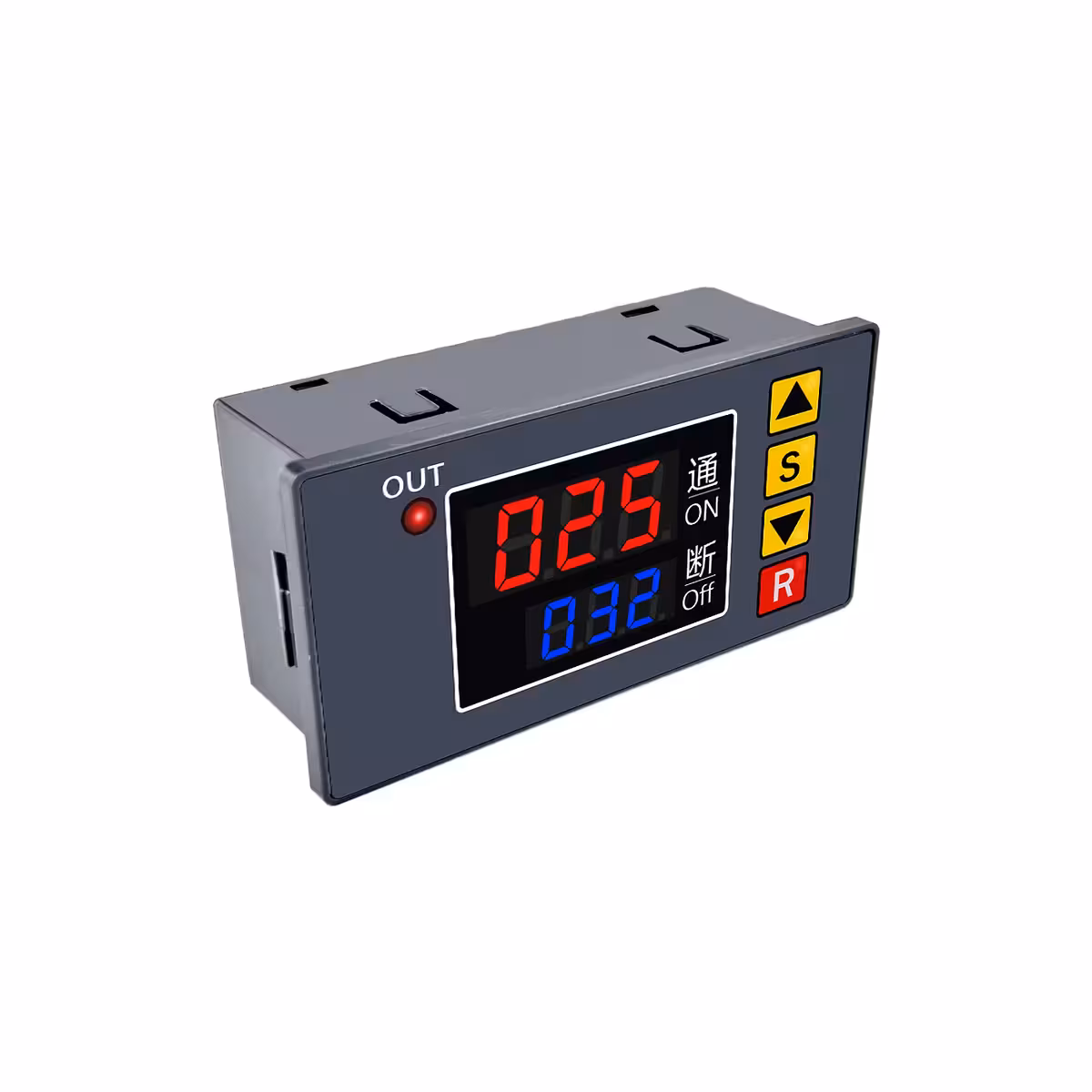

| Montaj panou: | 77 × 39.3 mm |
| Port declanșare extern: | Disponibil (XH-2.45-2P, necesită lipire) |
Funcțiile meniului (coduri P0 – P5)
| Cod | Valoare | Semnificație | Implicit |
|---|---|---|---|
| P0 | 0 = secunde 1 = minute 2 = ore |
Unitate de timp pentru perioada de pornire (ON) | 0 |
| P1 | 0 = secunde 1 = minute 2 = ore |
Unitate de timp pentru perioada de oprire (OFF) | 0 |
| P2 | ON / OFF | Prioritate la pornire sau oprire în ciclul de temporizare | ON |
| P3 | OFF = infinit N (1–999) = nr. cicluri |
Număr de cicluri de pornire/oprire | OFF |
| P4 | ON / OFF | ON = declanșare automată OFF = declanșare manuală |
ON |
| P5 | ON / OFF | Blocare / deblocare taste | OFF |

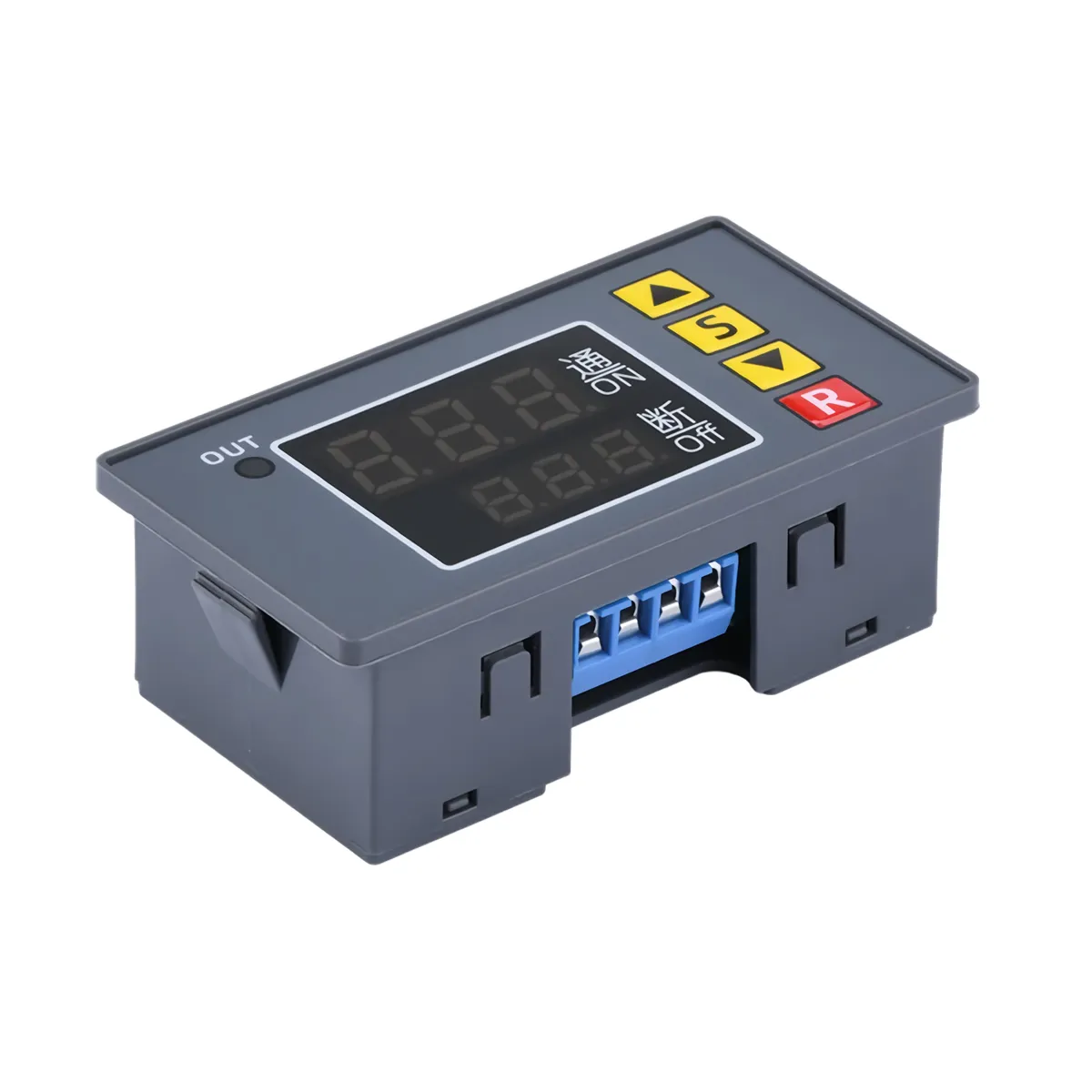

Ghid de setare pas cu pas
- Ține apăsat butonul „S” timp de 6 secunde pentru a intra în meniul de programare.
- Apasă scurt „S” pentru a naviga între codurile P0–P5.
- Folosește „▲” și „▼” pentru modificarea valorilor fiecărui parametru.
- Dublu click pe „S” pentru a seta timpul de pornire (ON) și apoi timpul de oprire (OFF).
- Dacă nu mai apeși nicio tastă timp de 6 secunde, setările se salvează automat.
- În modul automat (P4=ON), ciclul începe la alimentare.
- În modul manual (P4=OFF), apasă butonul „R” pentru a porni ciclul.
Exemple de utilizare
- Ciclu repetitiv: ON = 10 secunde, OFF = 5 secunde → se repetă continuu (P3=OFF).
- Întârziere la pornire: ON = 0, OFF = 10 secunde → dispozitivul se activează după 10 secunde.
- Întârziere la oprire: ON = 10 secunde, OFF = 0 → menține ieșirea activă 10 secunde după oprire.

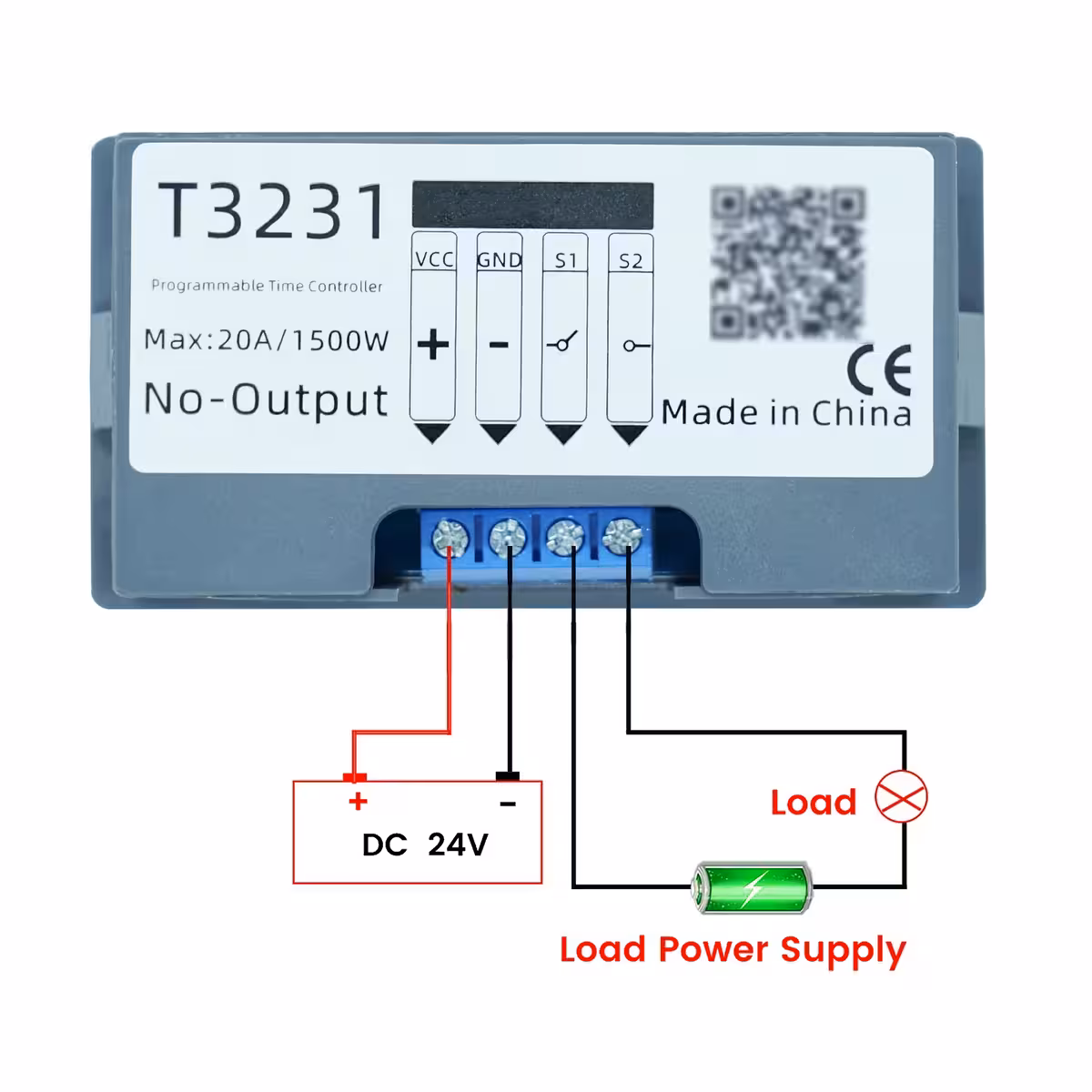

Conectare port extern
Pentru declanșare externă, se poate lipi un conector XH-2.45-2P sau direct fire pe padurile rezervate de pe placă.
Se pot adăuga butoane, senzori sau alte dispozitive de trigger pentru control suplimentar.
Conținutul pachetului
- 1× Modul Releu de timp ciclic 24V DC
