Releu automat nivel apă cu 3 senzori – Soluție completă pentru pompare și control electronic în bazine și rezervoare

Releul de control automat al nivelului apei este un regulator electronic profesional destinat automatizării sistemelor de pompare în rezervoare, bazine, piscine și acvarii. Echipat cu 3 sonde de nivel cu lungime de 5 metri fiecare, dispozitivul asigură pornirea și oprirea automată a pompei în funcție de nivelul apei detectat, eliminând supravegherea manuală.

Notă: Produsul include releul de control și 3 sonde de nivel (câte 5 m fiecare). Nu include pompa de apă.

De ce să alegi acest model? (Avantaje cheie):

3 sonde incluse (5 m fiecare) – acoperire flexibilă pentru rezervoare de diferite dimensiuni și adâncimi
Ieșire releu 20A / 220V rezistiv – compatibil cu pompe de capacitate mare fără supraîncărcare
3 moduri de funcționare: AUTO / ON / OFF – control complet manual sau complet automatizat, la alegere
4 scenarii de instalare preconfigurate – umplere, golire, nivel minim, transfer între două bazine
Instalare rapidă și intuitivă – identificare prin culori (roșu, albastru, negru, verde, galben) pentru conexiuni fără erori

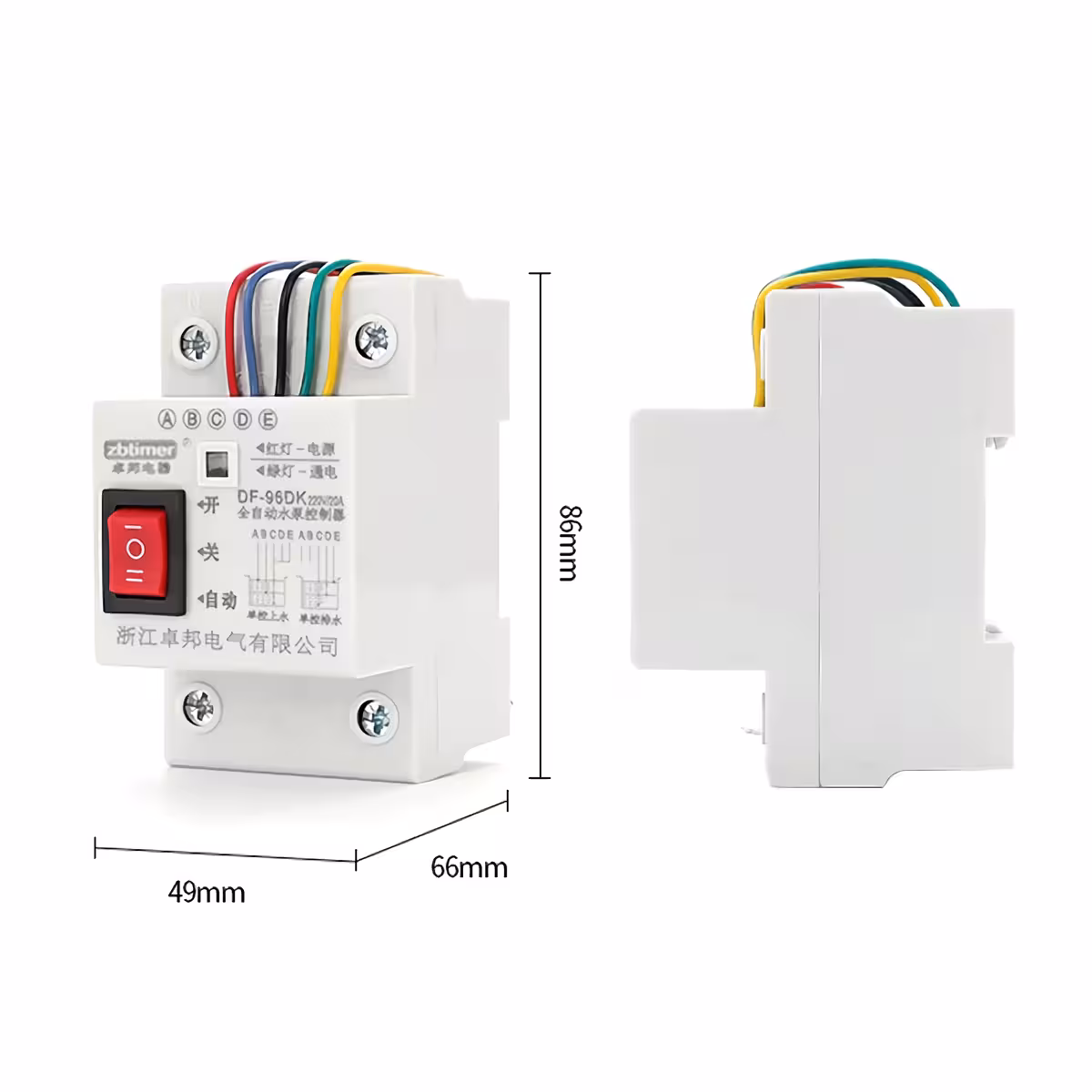

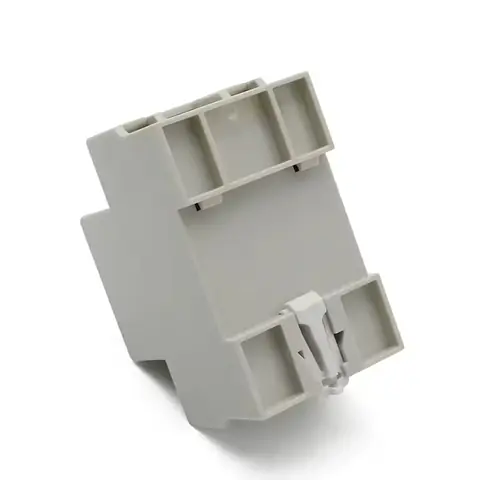

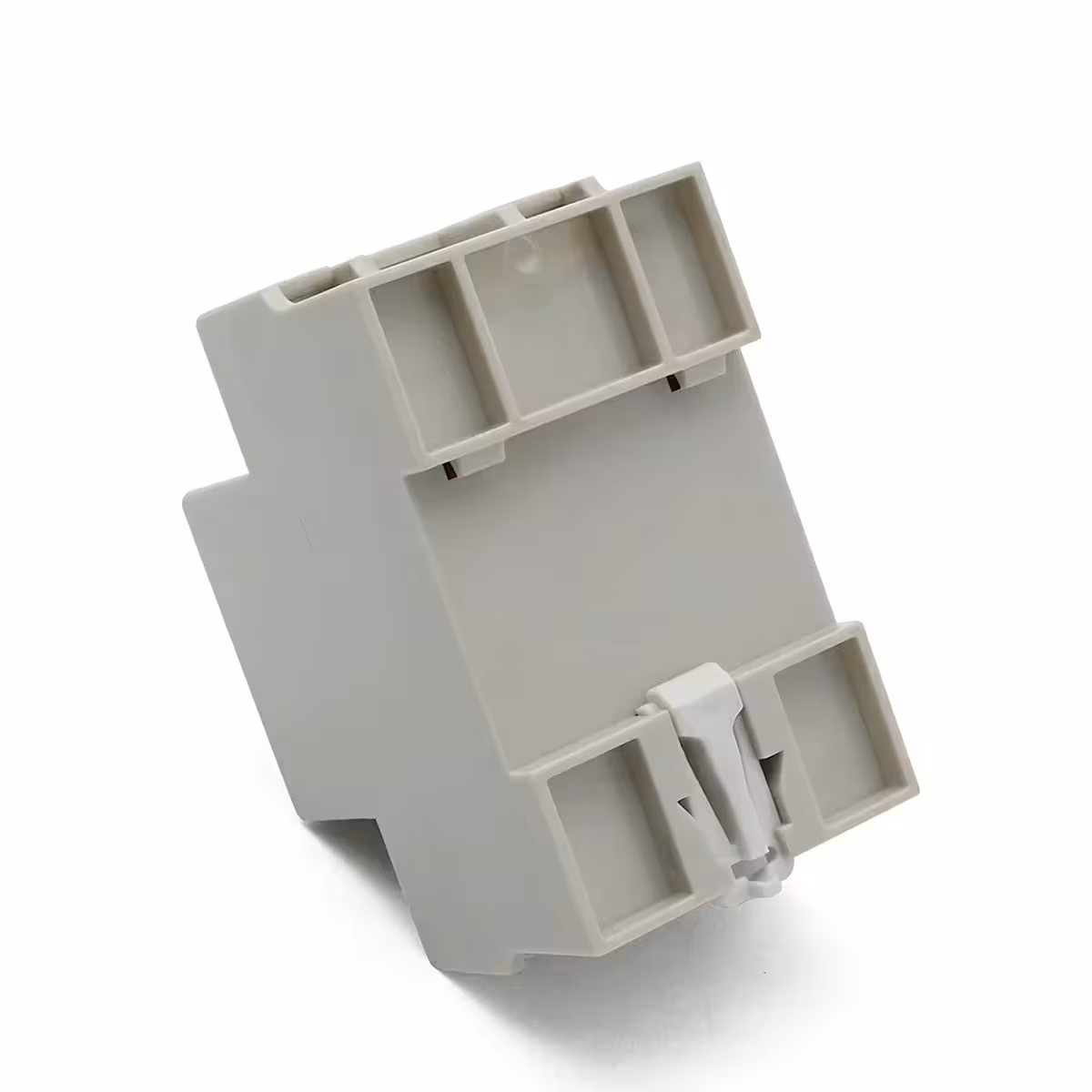

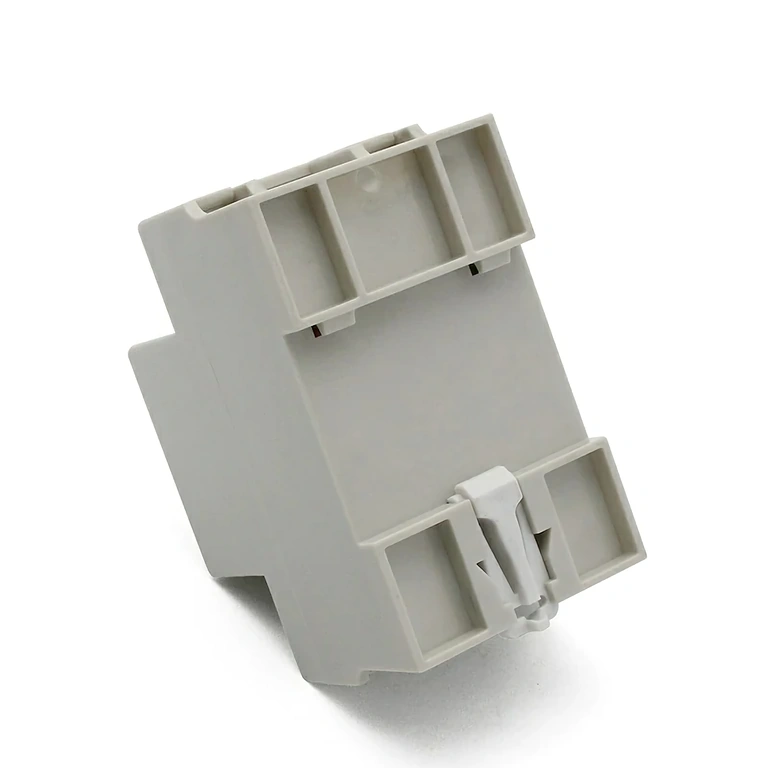

Carcasă compactă 86×66×49 mm – montaj ușor în tablouri sau spații tehnice restrânse

Detalii și Performanță

Releul funcționează la tensiunea nominală de 220V AC și suportă un curent de ieșire de 20A pentru sarcini rezistive și 10A pentru sarcini inductive (motoare, pompe). Detecția nivelului se realizează prin conductivitate electrică — sondele metalice scufundate în apă formează un circuit când ating lichidul, declanșând sau întrerupând releul. Selectorul cu 3 poziții (ON / OFF / AUTO) permite intervenție manuală rapidă fără modificarea cablajului. Dimensiunile reduse (86 × 66 × 49 mm) facilitează integrarea în orice tablou de automatizare sau cutie de conexiuni.

Parametru	Valoare / Detaliu
Tensiune nominală	220V AC
Ieșire releu – sarcină rezistivă	20A / 220V
Ieșire releu – sarcină inductivă	10A / 220V
Număr sonde incluse	3 sonde
Lungime sonde	5 metri fiecare
Moduri funcționare	ON / OFF / AUTO

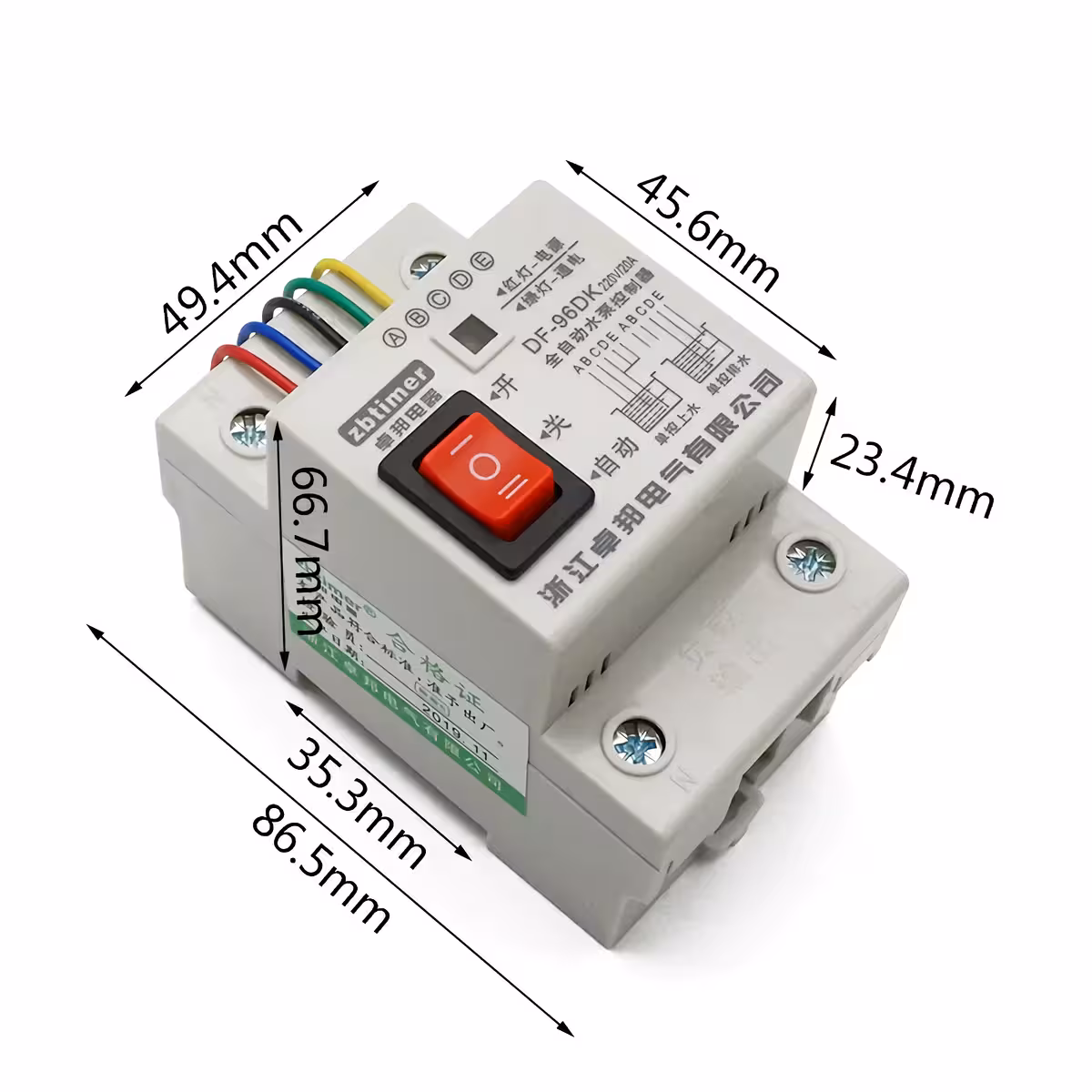

Dimensiuni carcasă	86 × 66 × 49 mm
Aplicații compatibile	Rezervoare, bazine, piscine, acvarii

Instrucțiuni de Programare și Utilizare

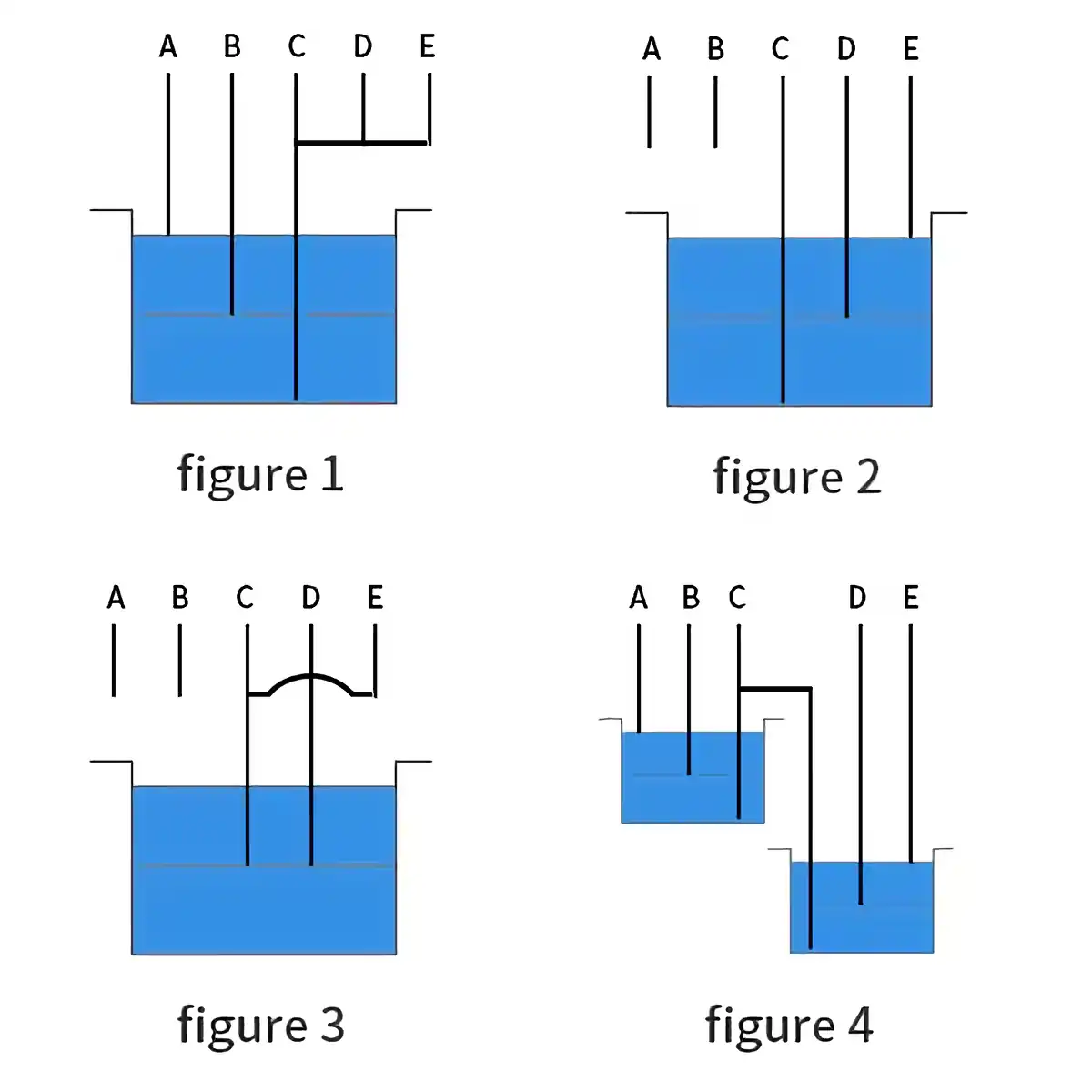

Umplere automată bazin (Figura 1): Conectați sonda A (roșu) la nivelul superior – oprește pompa când bazinul e plin; sonda B (albastru) la nivelul inferior – pornește pompa când nivelul scade; sonda C (negru) ca linie comună de jos. Sondele D (verde) și E (galben) se conectează împreună cu C.
Golire automată bazin (Figura 2): Sonda E la nivelul superior pornește pompa; sonda D la nivelul inferior oprește pompa; C rămâne linie comună. Sondele A și B rămân deconectate.
Menținere nivel minim (Figura 3): Conectați C și D ca puncte de control pentru nivelul scăzut; realizați o punte scurtă între E și C. Sondele A și B rămân deconectate. Pompa se oprește automat când nivelul scade sub pragul minim.
Control automat între două bazine (Figura 4): Sonda A la nivelul superior al bazinului de sus (oprire pompă); sonda B la nivelul inferior al bazinului de sus (pornire pompă); C ca linie comună pentru ambele bazine; sonda D la nivelul scăzut din bazinul de jos (oprire pompă); sonda E la nivelul ridicat din bazinul de jos (pornire pompă). Dacă nu se dorește activare la nivel superior în bazinul de jos, sonda E poate fi deconectată.

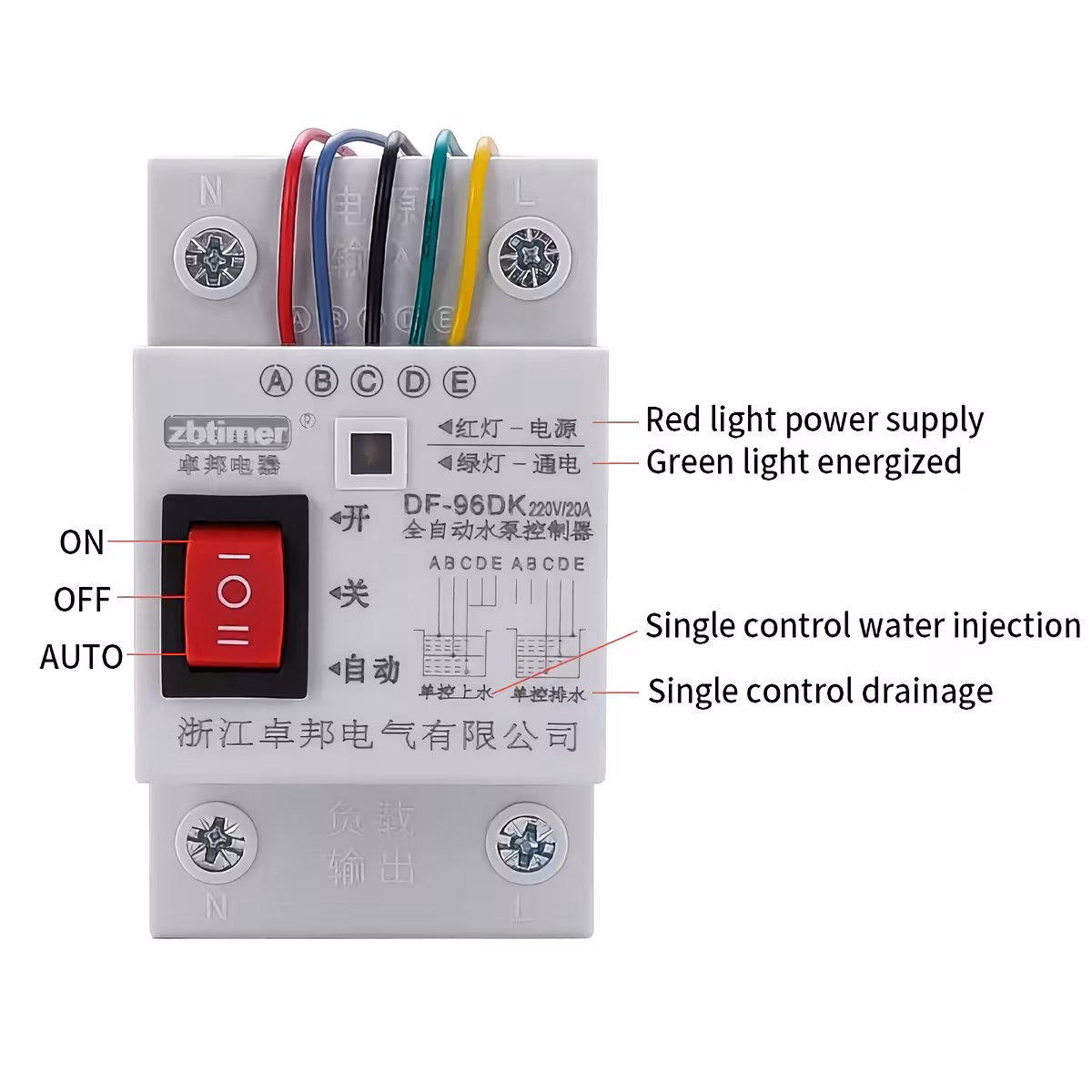

Setați selectorul în poziția AUTO pentru funcționare automată continuă sau în ON/OFF pentru intervenție manuală.

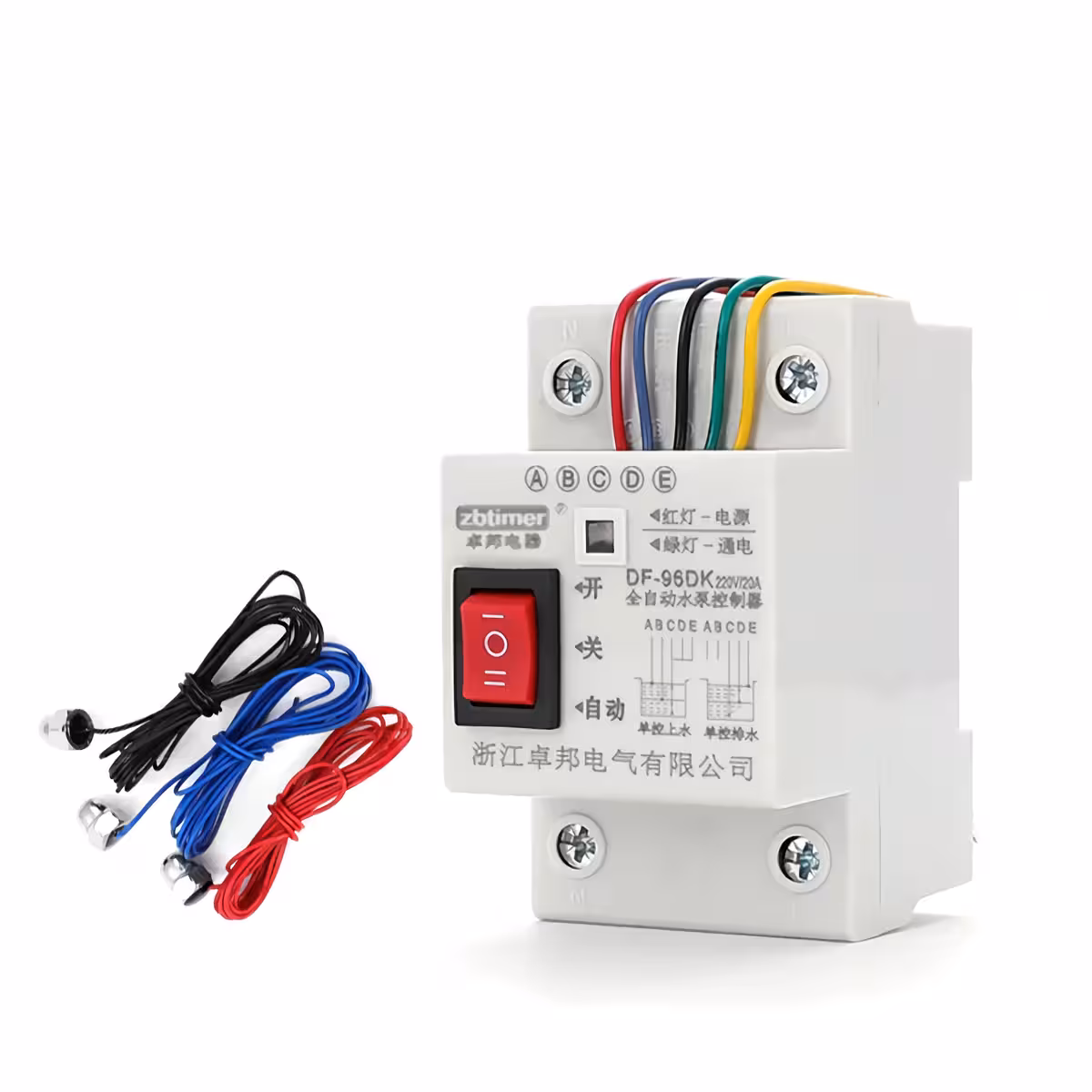

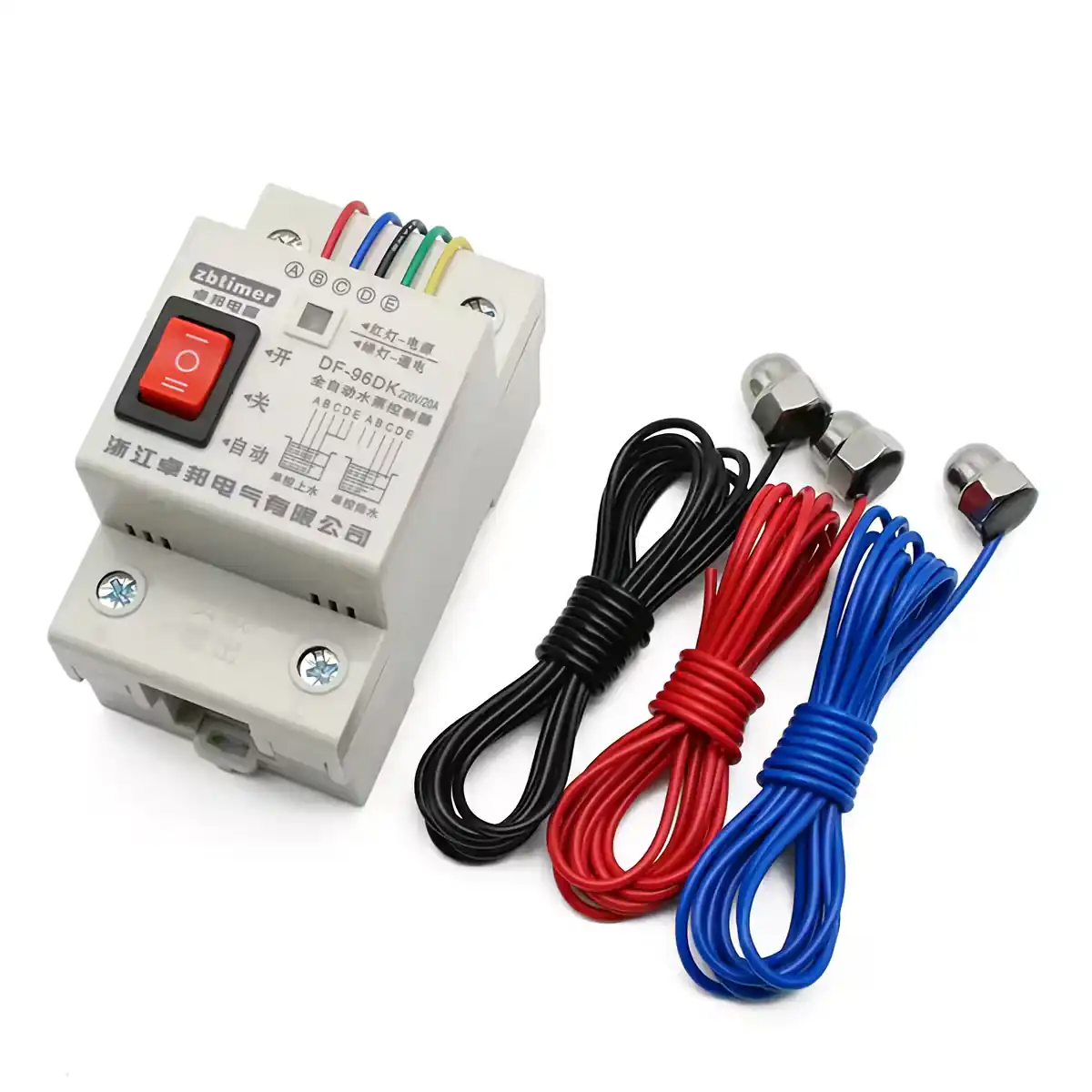

Conținut Pachet

1× Releu control automat nivel apă 220V

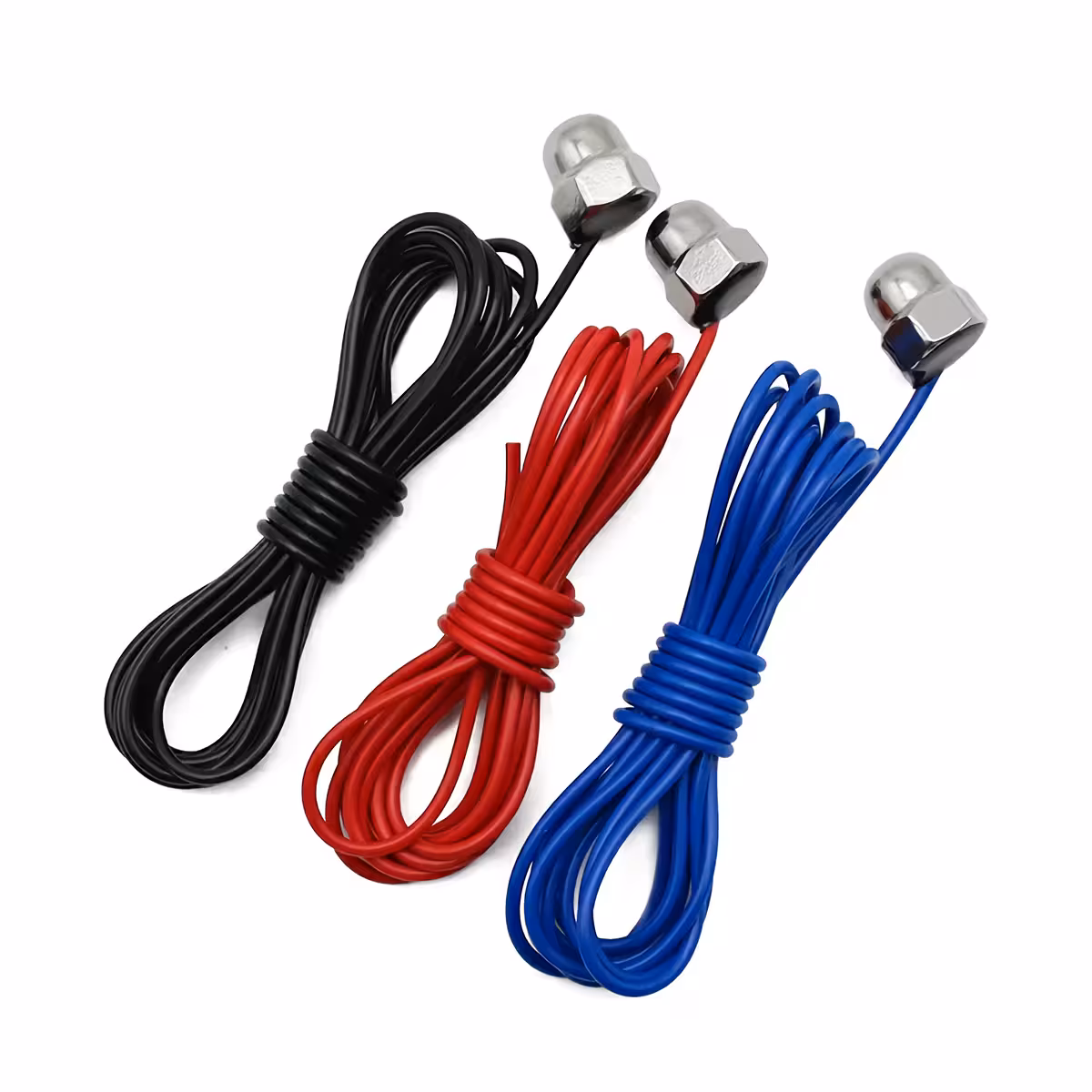

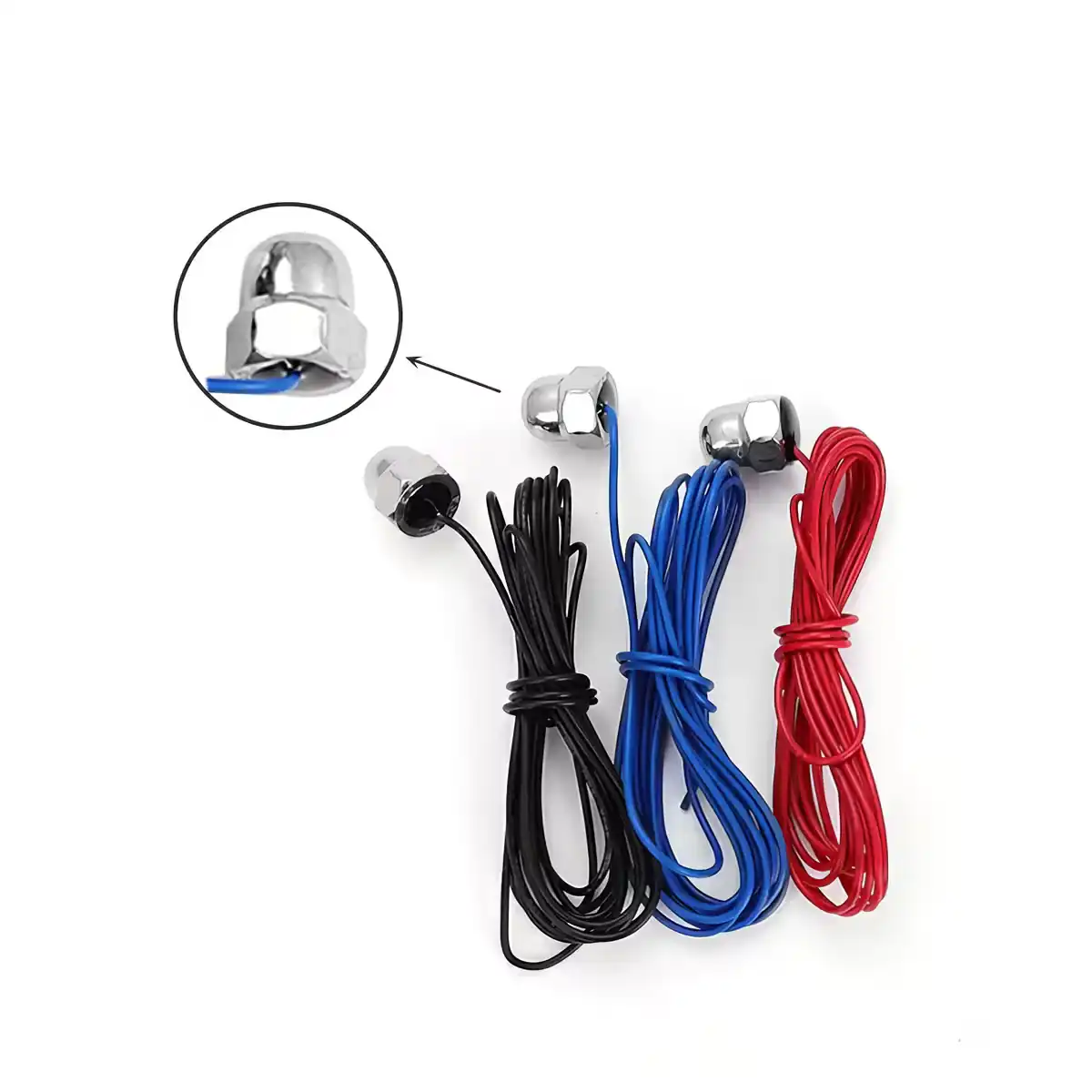

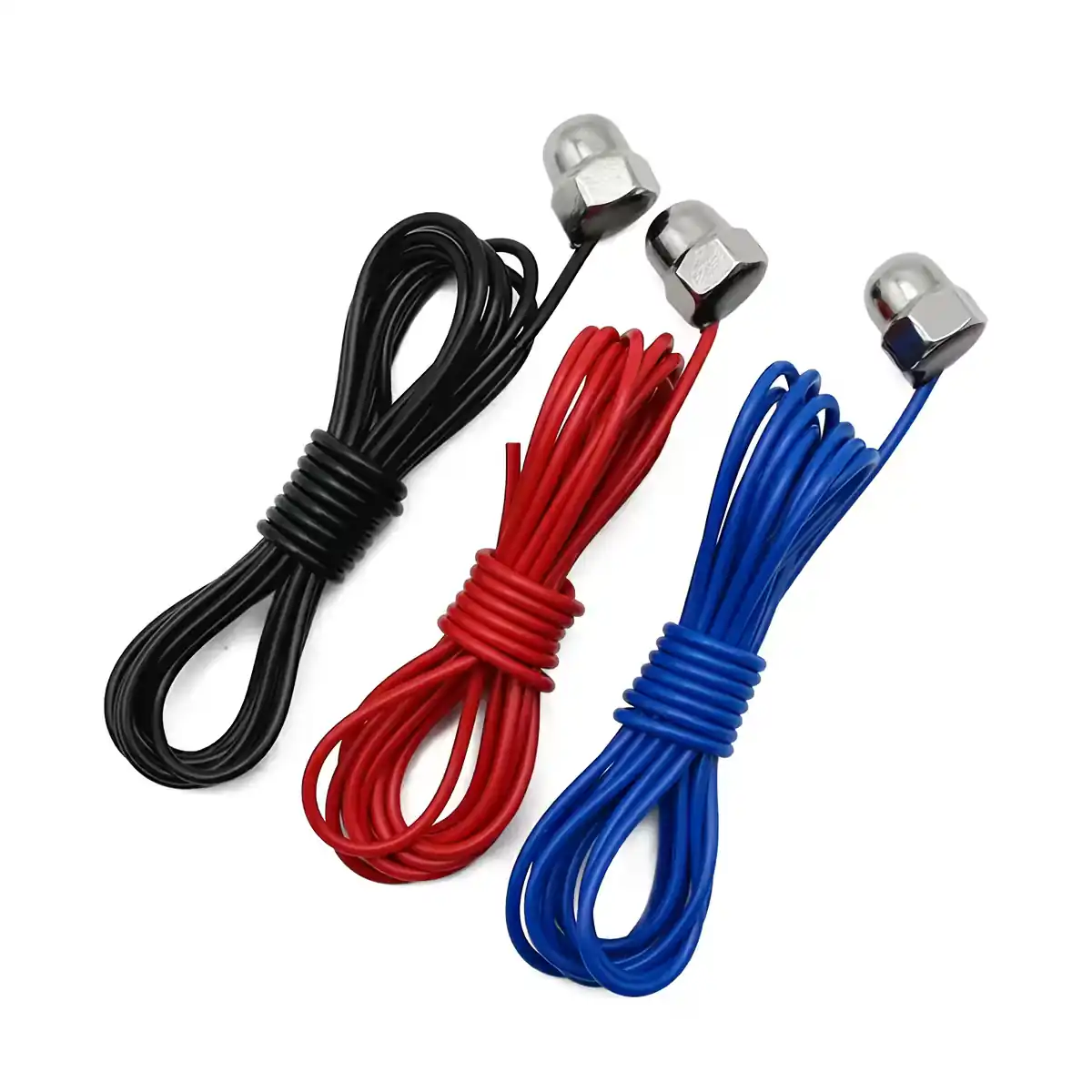

3× Sonde de nivel din oțel inoxidabil (5 m fiecare)

Întrebări Frecvente

Este compatibil cu orice tip de pompă submersibilă?

Da, releul este compatibil cu pompele submersibile și de suprafață care funcționează la 220V AC, cu condiția ca puterea absorbită să nu depășească 20A pentru sarcini rezistive sau 10A pentru sarcini inductive (motoare). Verificați fișa tehnică a pompei înainte de instalare.

Pot folosi sondele pentru apă sărată sau tratată chimic (ex. piscine cu clor)?

Sondele sunt realizate din materiale rezistente la coroziune și pot fi utilizate în apă tratată cu clor sau în apă sărată în concentrații uzuale. Pentru medii foarte agresive chimic, verificați periodic starea sondelor și înlocuiți-le dacă prezintă semne de deteriorare.

Pot extinde lungimea sondelor peste 5 metri?

Da, sondele pot fi prelungite folosind cablu electric adecvat și mufe etanșe. Totuși, pentru distanțe foarte mari (peste 20 m), se recomandă utilizarea unui cablu ecranat pentru a evita interferențele electrice care ar putea genera comenzi false.

Ce se întâmplă în caz de pană de curent?

La revenirea tensiunii, releul reia automat funcționarea în modul selectat anterior (AUTO, ON sau OFF). Nu există memorie internă de stare, deci pompa va reporni conform poziției selectorului și nivelului apei detectat în acel moment.

Poate controla două bazine simultan?

Da, prin scenariul de instalare descris în Figura 4, releul poate gestiona transferul automat de apă între un bazin inferior și unul superior, monitorizând simultan nivelul din ambele rezervoare cu ajutorul celor 3 sonde incluse.
