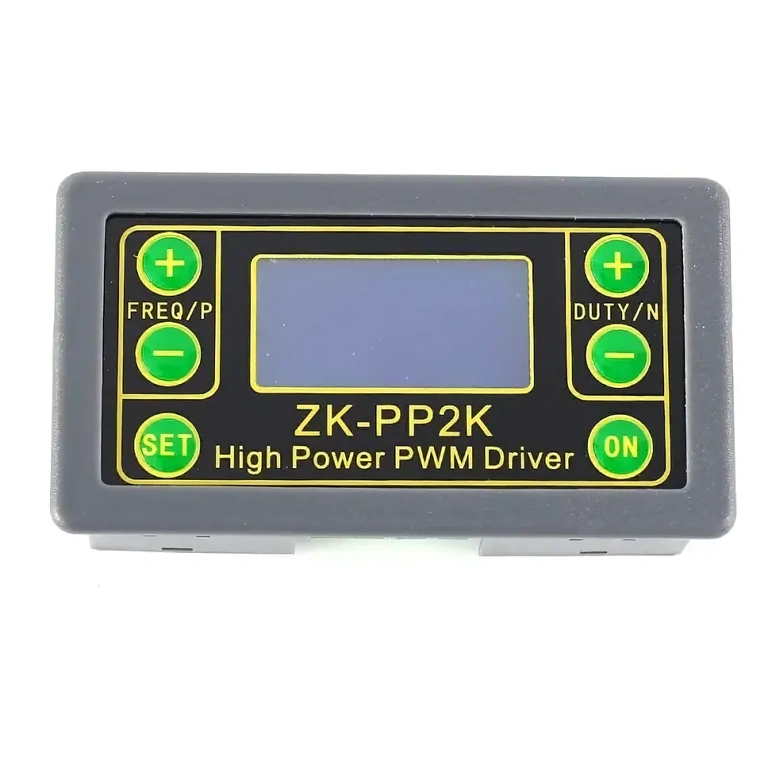

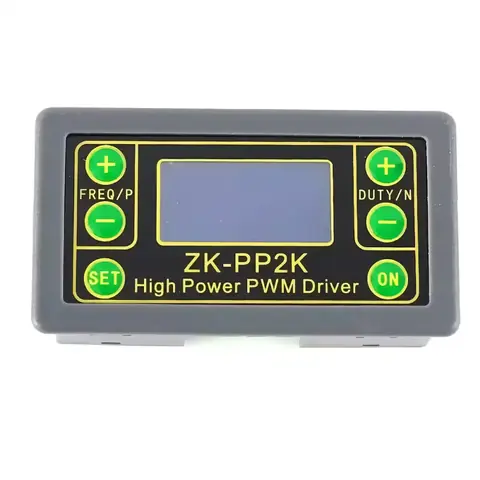

Controller Multifuncțional PWM 5V–24V 8A – Generator de Semnal, Temporizator, Regulator de Turație
Acest dispozitiv reprezintă o soluție de vârf în industrie, furnizând o gamă extinsă de semnale electrice, inclusiv unde pătrate, impulsuri și niveluri de ieșire reglabile. Cu modurile sale duale, PWM și PULSE, oferă versatilitate în modularea semnalului, satisfăcând cerințele variate de testare din diverse sectoare industriale.
Echipat cu tehnologie de ultimă generație, acest dispozitiv oferă funcționalități fără precedent, transformându-l într-un instrument esențial pentru aplicații variate precum dezvoltarea experimentală, controlul motoarelor, interfațarea cu microcontrolere, reglarea luminozității și controlul vitezei.
Specificații Tehnice
- Tensiune de Lucru: DC 3.3V-30V
- Interval de Frecvență: 1Hz~150KHz
- Interval de Ciclu de Lucru: 0.00%-100%
- Curent de Ieșire: Până la 8A
- Număr de Impulsuri: 1~9999 sau Infinit
- Timp de Așteptare: 0.000s~9999s
- Interval de Temperatură de Lucru: -20℃~85℃
- Interval de Umiditate de Lucru: 0%~95%RH

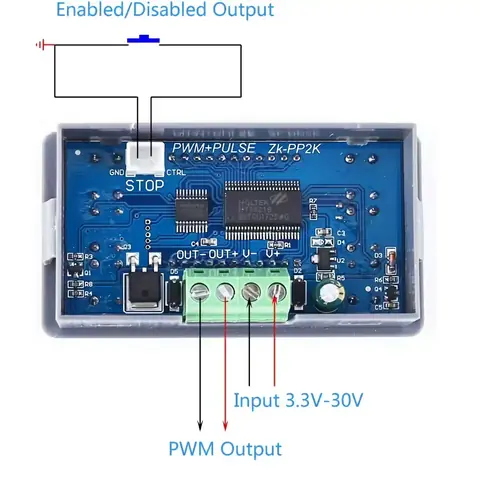

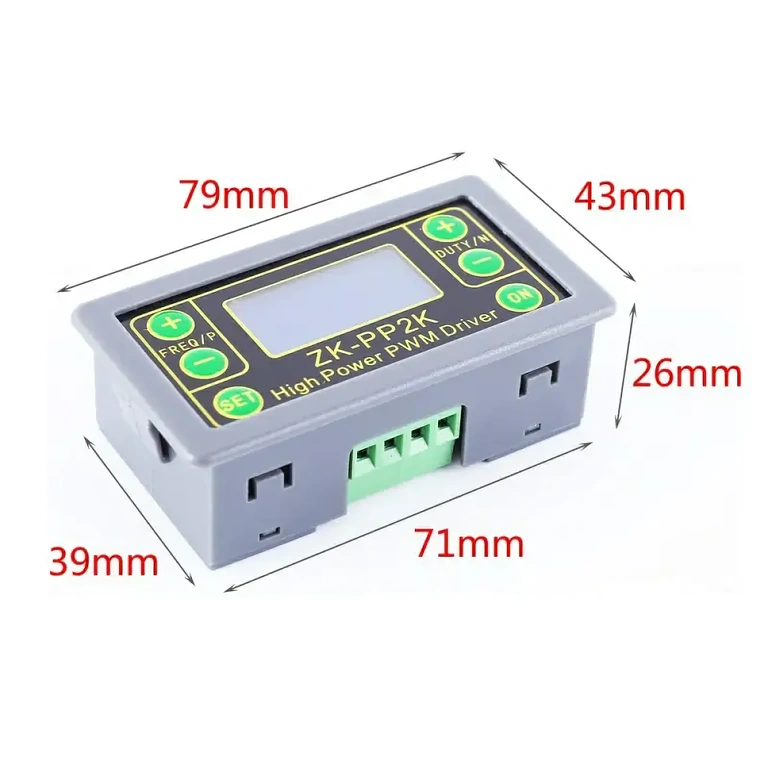

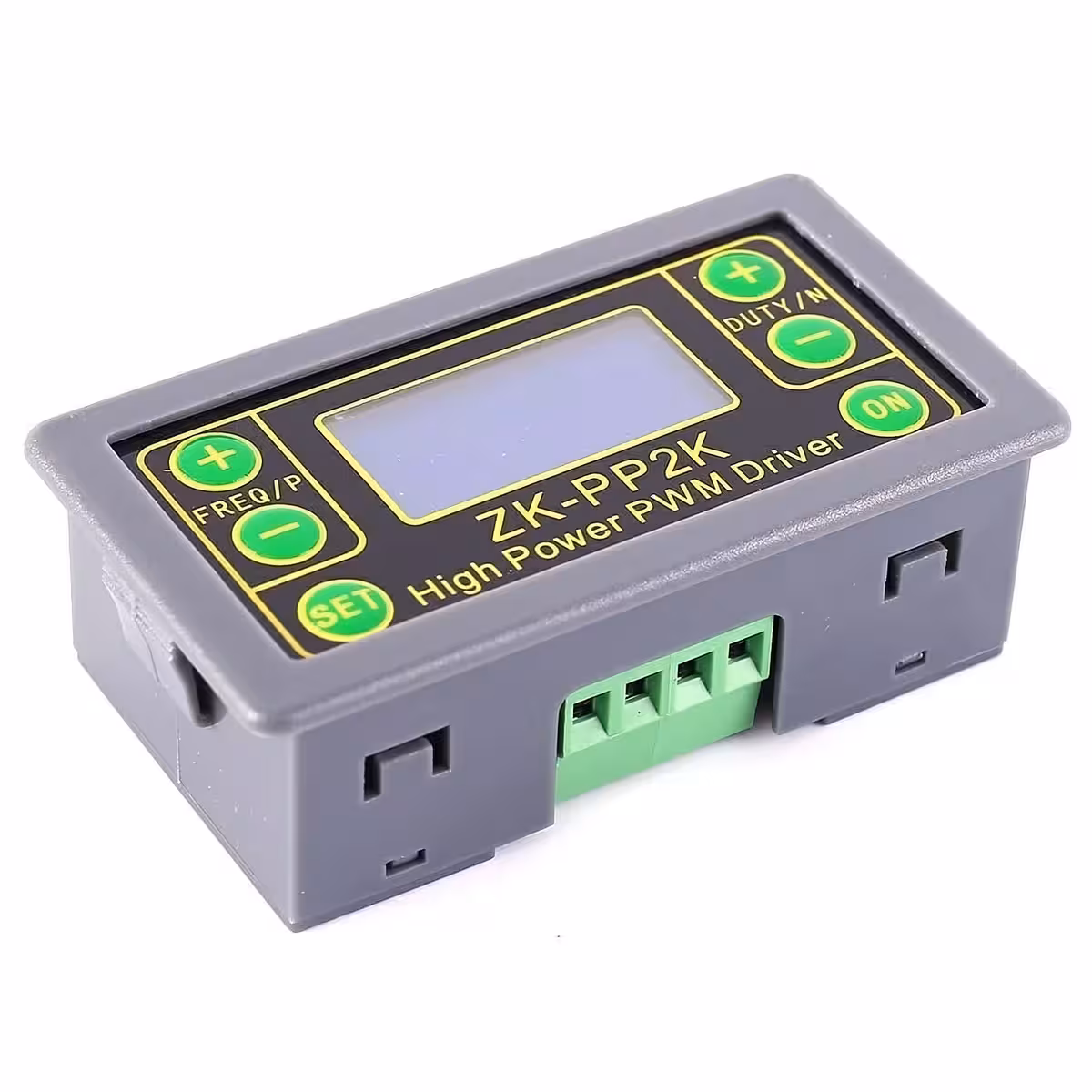

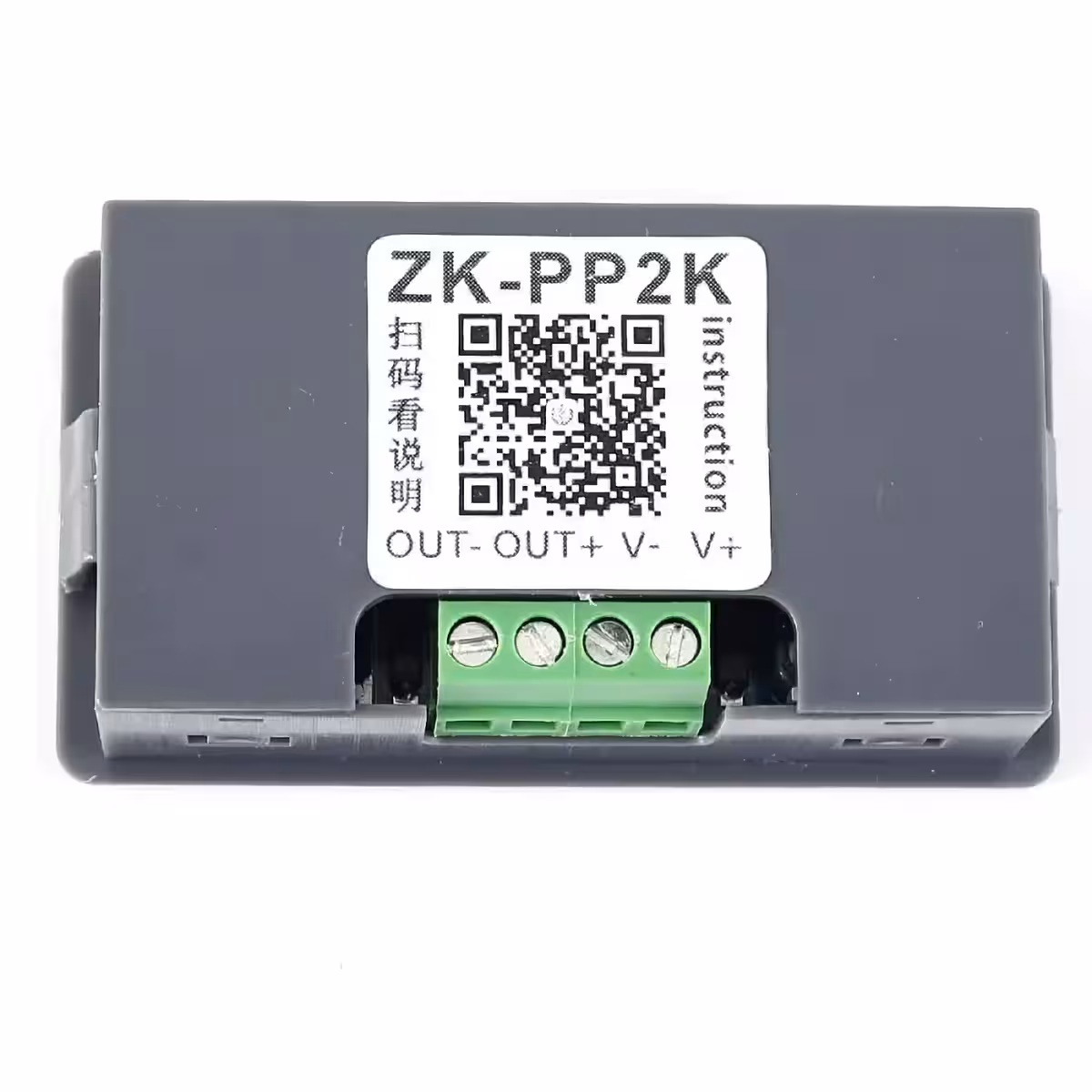

- Dimensiuni: 79 x 43 x 26mm

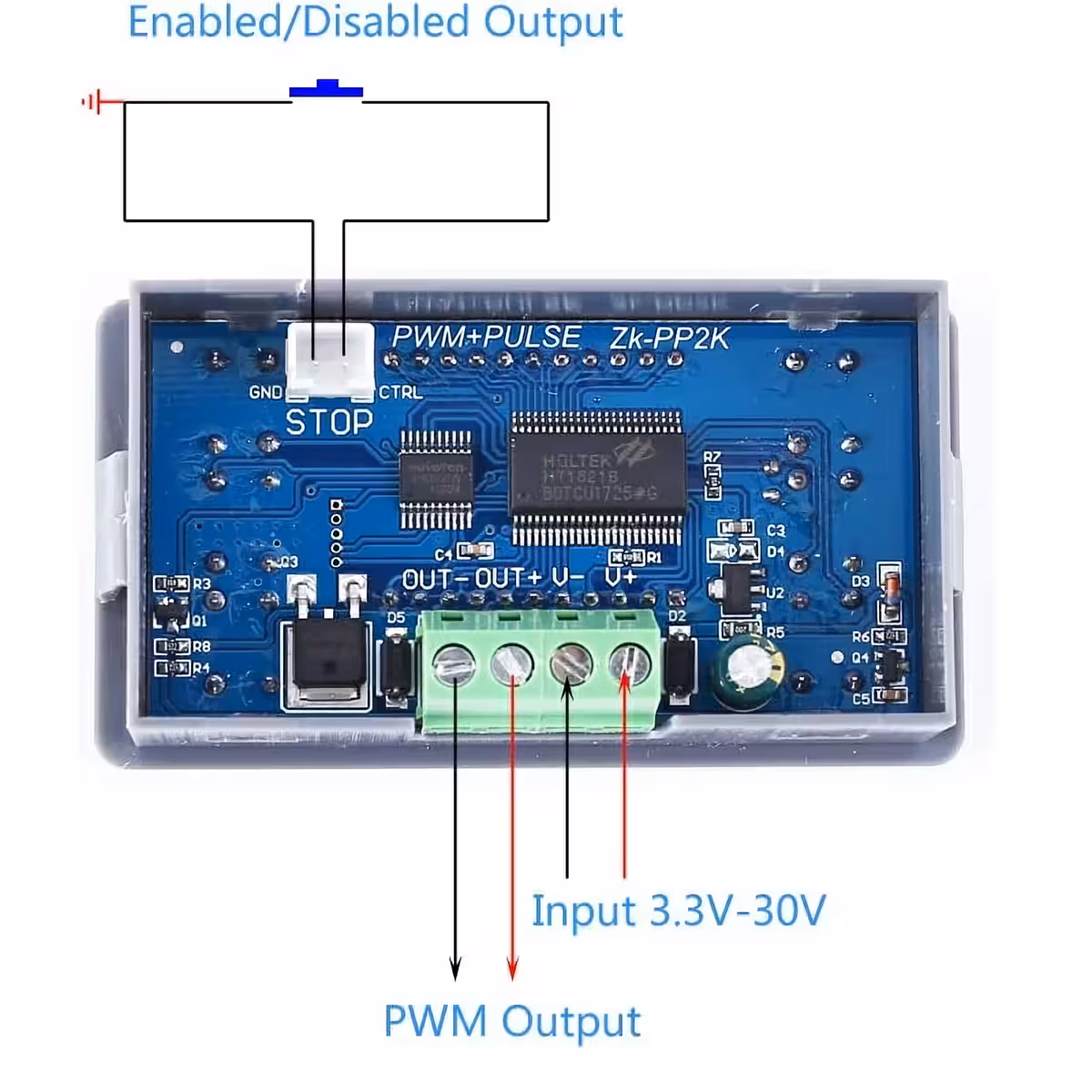

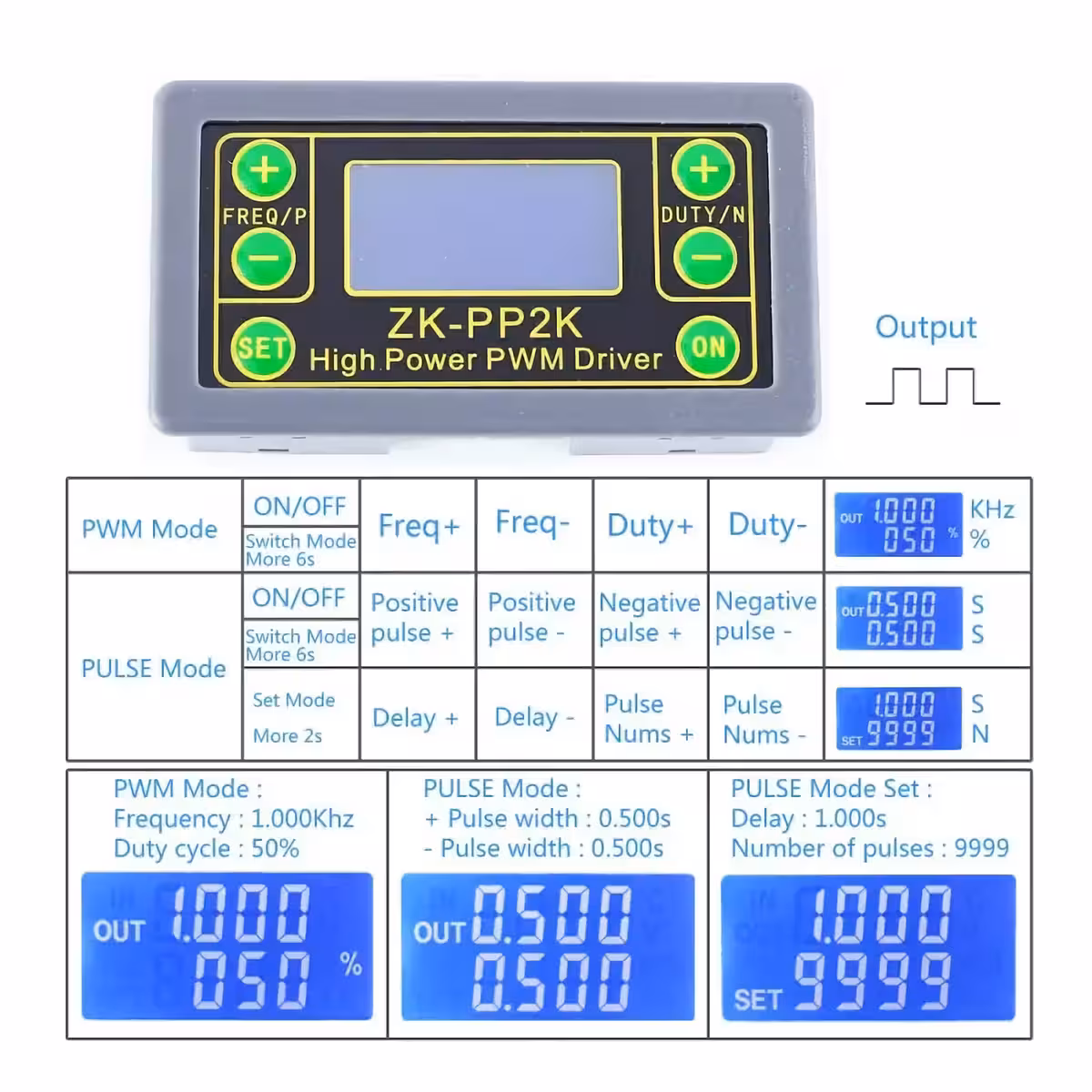

Moduri de Lucru:
1. Modul PWM: Frecvență, Ciclu de Lucru
- Ajustați frecvența (de 1Hz până la 150KHz)
- Ciclul de lucru (de la 1% până la 100%)

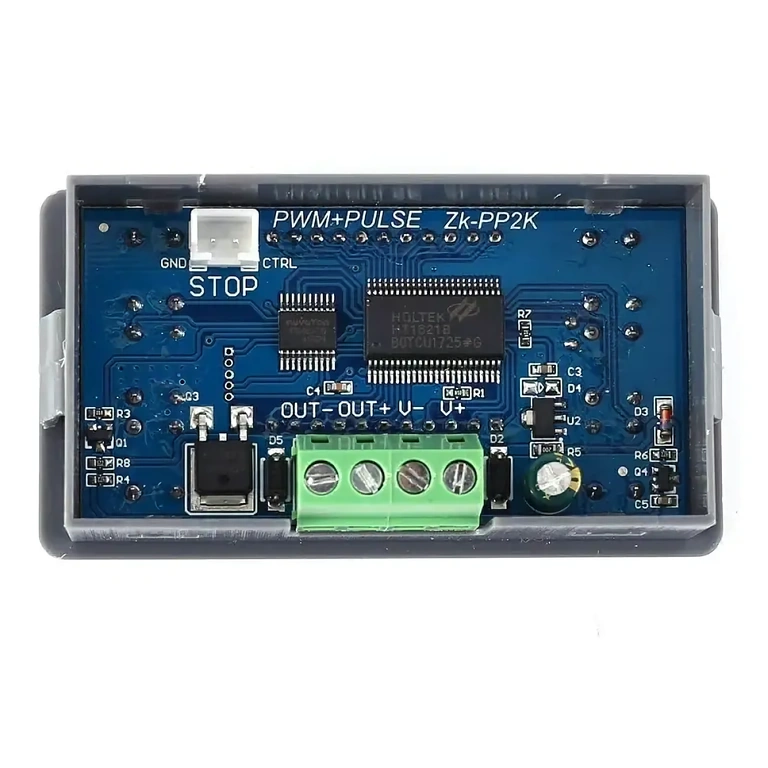

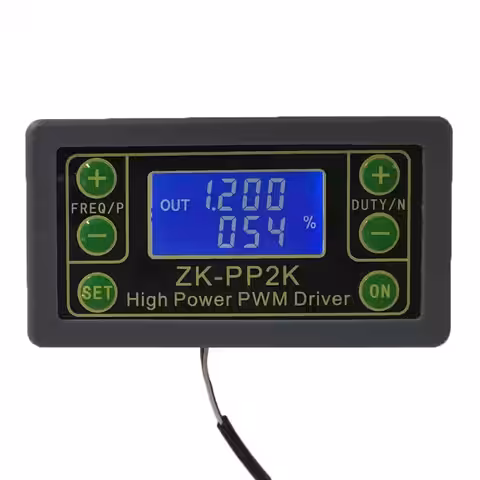

- Este modul PWM când se afișează simbolul ‘%’.
- Modul implicit de fabrică este modulul PWM.
- Butonul FREQ+ și FREQ- sunt folosite pentru a seta frecvența de ieșire. Utilizatorul poate apăsa scurt pentru a seta valoarea în unitatea minimă sau poate menține apăsat pentru setarea continuă. Intervalul de frecvență este de la 1Hz la 150KHz.
- Butonul DUTY+ și DUTY- sunt folosite pentru a seta ciclul de lucru al semnalului pentru frecvență. Utilizatorul poate apăsa scurt pentru a seta valoarea în unitatea minimă sau poate menține apăsat pentru setarea continuă. Intervalul ciclului de lucru este de la 0.00% la 100%.
- Apăsați scurt butonul ‘ON’ pentru a activa sau dezactiva ieșirea. Ieșirea este activată când se afișează simbolul ‘OUT’ în stânga. Ieșirea este dezactivată dacă nu apare simbolul ‘OUT’, iar modulul va produce 0V.
- Frecvența implicită de fabrică este de 1KHz, iar ciclul de lucru este de 50%.
- Schimbarea modului de lucru: Mențineți apăsat butonul ‘SET’ timp de aproximativ 6 secunde. Apoi, intrați în modul PULSE dacă simbolul ‘%’ dispare în dreapta.
2. Modul PULSE: Lățimea Impulsului, Așteptarea, Numărul Impulsurilor
- Personalizați lățimea impulsului pozitiv și negativ
- Temporizator cu releu de timp ciclic (durată ON/OFF între 0.0001 și 9999 secunde)
- Întârziere configurabilă înainte de pornire (0.0001 – 9999 secunde)
- Număr de impulsuri: 1 – 9999 sau nelimitat
- Este modul PULSE fără afișarea simbolului ‘%’.
- Butonul P+ și P- sunt folosite pentru a seta timpul pentru impulsul pozitiv pe prima linie. Intervalul de timp este de la 0.000s la 9999s.
- Butonul N+ și N- sunt folosite pentru a seta timpul pentru lățimea impulsului negativ. Afișat pe a doua linie. Intervalul de timp este de la 0.000s la 9999s.
- Apăsați scurt butonul ‘ON’ pentru a activa sau dezactiva ieșirea. Ieșirea este activată când se afișează simbolul ‘OUT’ în stânga. Ieșirea este dezactivată dacă nu apare simbolul ‘OUT’, iar modulul va produce 0V.
- Lățimea impulsului pozitiv implicită de fabrică este de 0.5 secunde, iar lățimea impulsului negativ este de 0.5 secunde.
- Mențineți apăsat butonul ‘SET’ timp de 2 secunde pentru a intra în setarea numărului de impulsuri și a timpului de așteptare. Ecranul va afișa simbolul ‘SET’ în colțul din stânga jos. Notă: Odată intrat în acest mod, ieșirea va fi dezactivată și numărul de impulsuri va fi șters.
- Butonul P+ și P- sunt folosite pentru a seta timpul de așteptare. Intervalul de timp este de la 0.000s la 9999s.
- Butonul N+ și N- sunt folosite pentru a seta numărul de impulsuri. Intervalul este de la 1 la 9999 sau Infinit (afișează ‘–-‘).
- Timpul de așteptare implicit de fabrică este de 0 secunde, iar numărul de impulsuri este infinit.
- Revenire automată la interfața impulsului apăsând butonul ‘SET’ timp de 2 secunde.
- Apăsați scurt butonul ‘ON’ după setarea timpului de așteptare și apoi începeți să generați numărul setat de impulsuri.
- Ieșirea va produce automat 0V dacă numărul de impulsuri este trimis. Ieșirea va fi dezactivată și numărul de impulsuri va fi șters dacă apăsați butonul ‘ON’ în timpul ieșirii.
- Numărul de impulsuri setat este generat de fiecare dată când modulul este pornit și apoi se oprește sau apăsați butonul ‘ON’ pentru a reporni.
Idei de aplicații practice pentru un motor:
- Generați un semnal de unde pătrate de 20KHz cu un ciclu de lucru de 60% în modul PWM.
- Creați un ciclu infinit cu impulsuri de 0.6s ACTIVE și 0.2s INACTIVE în modul PULSE.
- Implementați o întârziere de 5s după pornire, apoi inițiați un ciclu cu impulsuri ACTIVE de 0.6s și INACTIVE de 0.2s.
- Stabiliți o întârziere de 5s după pornire, urmată de semnale ACTIVE de 10ms și semnale INACTIVE de 10ms, repetate de 100 de ori.
- Întârziere de 5s după pornire. Apoi mențineți ieșirea continuă.
Idei de utilizare:
- Controlul vitezei motoarelor DC în diverse aplicații, cum ar fi ventilatoare, vehicule telecomandate și alte dispozitive cu motoare electrice.
- Controlul precis al motoarelor pas cu pas folosite în imprimante 3D, roboți, sisteme de poziționare.
- Controlul servo-motoarelor și al altor actuatori în aplicații de robotică industrială.
- Controlul luminozității LED-urilor în aplicații de iluminat.
- Controlul electrovalvelor în sisteme de irigații și alte aplicații industriale.
- Testarea și calibrarea senzorilor de temperatură sau lumină.
- Simularea semnalelor de senzor pentru testare electronică.
- Aplicații audio: testare și calibrare echipamente audio.
- Generarea semnalelor de telecomandă pentru testare drone sau aparate RC.
- Calibrarea echipamentelor electronice: osciloscop, multimetrul etc.
- Dezvoltare experimentală: testarea de circuite în laborator.
- Experiențe educaționale în școli și universități.
- Proiecte de hobby: jocuri electronice, instalații artistice, dispozitive IoT.
Aceste exemple demonstrează versatilitatea și aplicabilitatea dispozitivului într-o gamă largă de domenii, oferind ingeniozitate și precizie în dezvoltarea proiectelor electronice și experimentelor practice.
