Modul Convertor DC-DC Step-Down XL4015 5A – Reglaj Independent Tensiune și Curent pentru Baterii și LED
Modulul XL4015 este un convertor DC-DC step-down (buck) de înaltă eficiență, proiectat pentru aplicații care necesită control precis atât al tensiunii (CV), cât și al curentului (CC). Cu o tensiune de ieșire reglabilă continuu între 1.25V și 36V și un curent de până la 5A, modulul acoperă o gamă largă de utilizări: de la încărcarea bateriilor Li-ion și NiMH, la alimentarea benzilor LED sau construirea unei surse de laborator reglabile.
Notă: Tensiunea de ieșire implicită din fabrică este ~20V. La prima utilizare, reglați potențiometrul înainte de conectarea sarcinii. Dacă tensiunea nu variază, rotiți potențiometrul în sens invers acelor de ceasornic cel puțin 10 ture — aceasta este o procedură normală de calibrare inițială.
De ce să alegi acest model? (Avantaje cheie):
- Reglaj dual CC + CV independent — controlezi separat curentul și tensiunea de ieșire, esențial pentru încărcarea corectă a bateriilor și protecția LED-urilor
- Eficiență de până la 96% — pierderi minime de energie, disipare termică redusă, funcționare stabilă la sarcini continue
- Protecție automată la scurtcircuit — limitare la 8A, cu oprire termică integrată pentru siguranța circuitului și a sarcinii
- Compatibilitate largă — intrare 4V–38V, ieșire 1.25V–36V, potrivit pentru reduceri de tensiune: 24V→12V, 12V→5V și multe altele
- Compact și robust — dimensiuni mici (51×26×18 mm), indicator LED de funcționare, interval de temperatură extins -40°C ~ +85°C
Detalii și Performanță

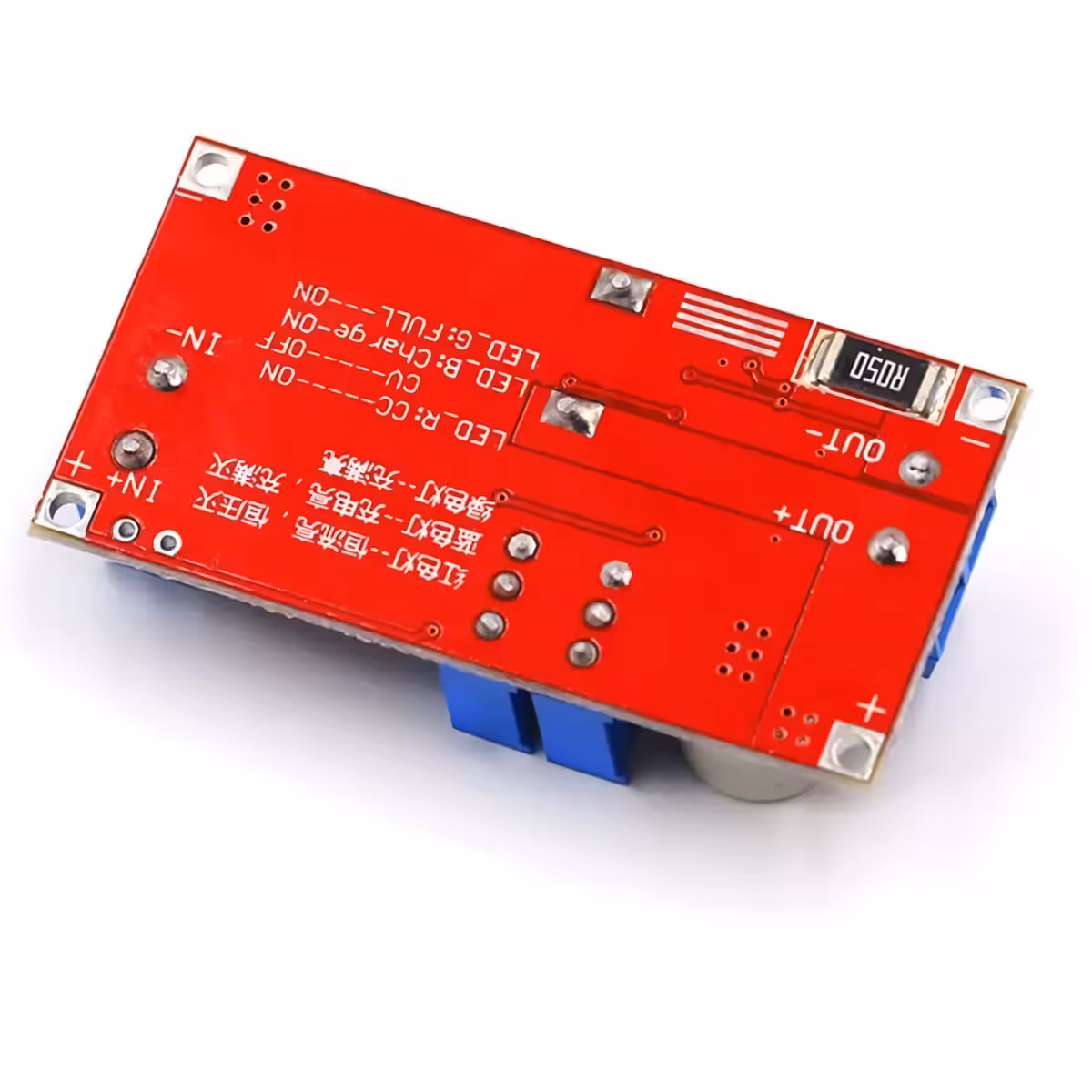

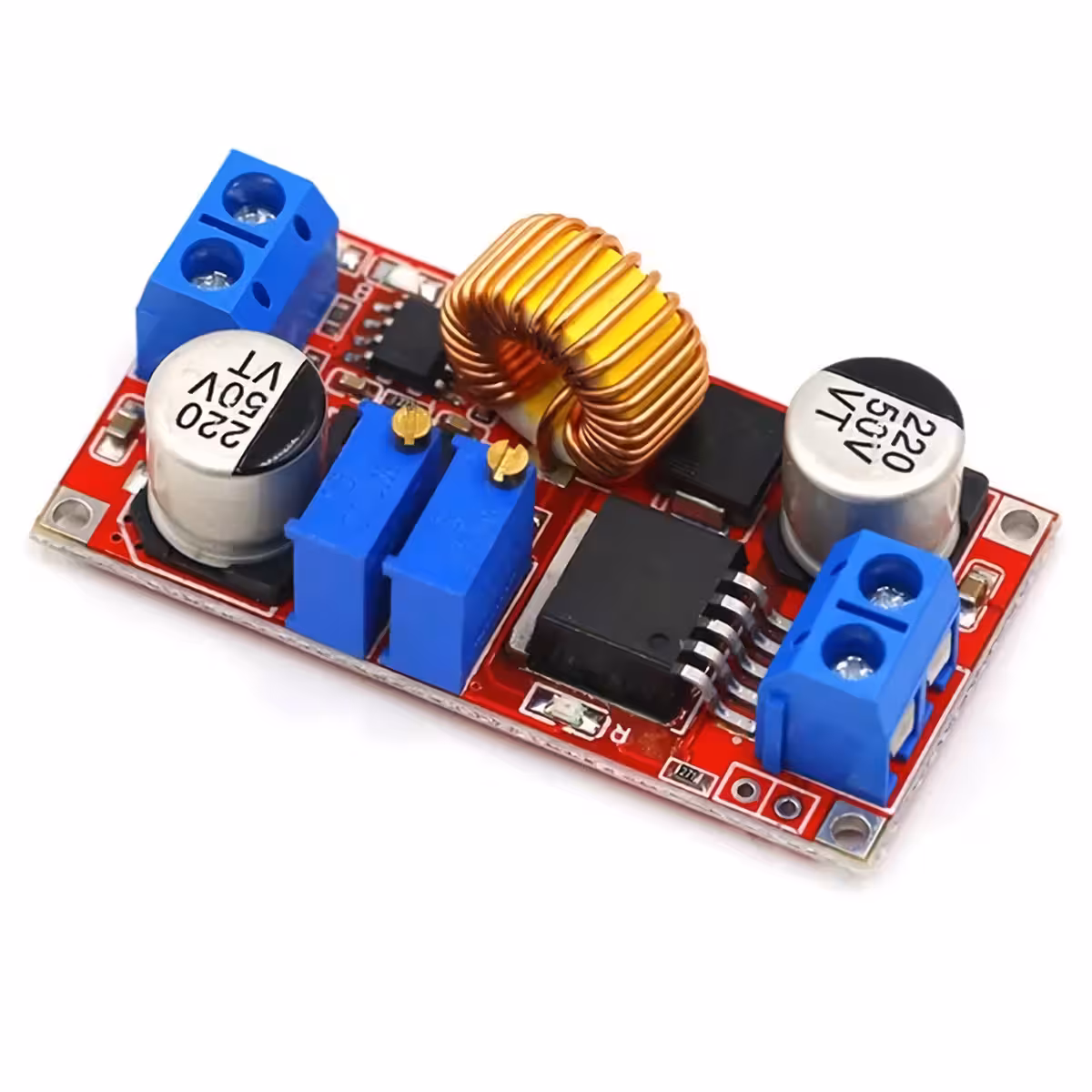

Cipul XL4015 operează la o frecvență de comutație de 180KHz, ceea ce permite utilizarea unor componente de filtrare compacte și reduce ripple-ul de ieșire. Curentul maxim nominal este de 5A, însă pentru aplicații continue se recomandă limitarea la 4.5A pentru a prelungi durata de viață a modulului și a menține temperatura în parametri optimi. Puterea maximă suportată este de 75W. Modulul funcționează în regim CC (curent constant) la inițierea încărcării bateriilor, trecând automat în regim CV (tensiune constantă) pe măsură ce bateria se apropie de tensiunea setată — comportament standard și corect pentru această topologie.

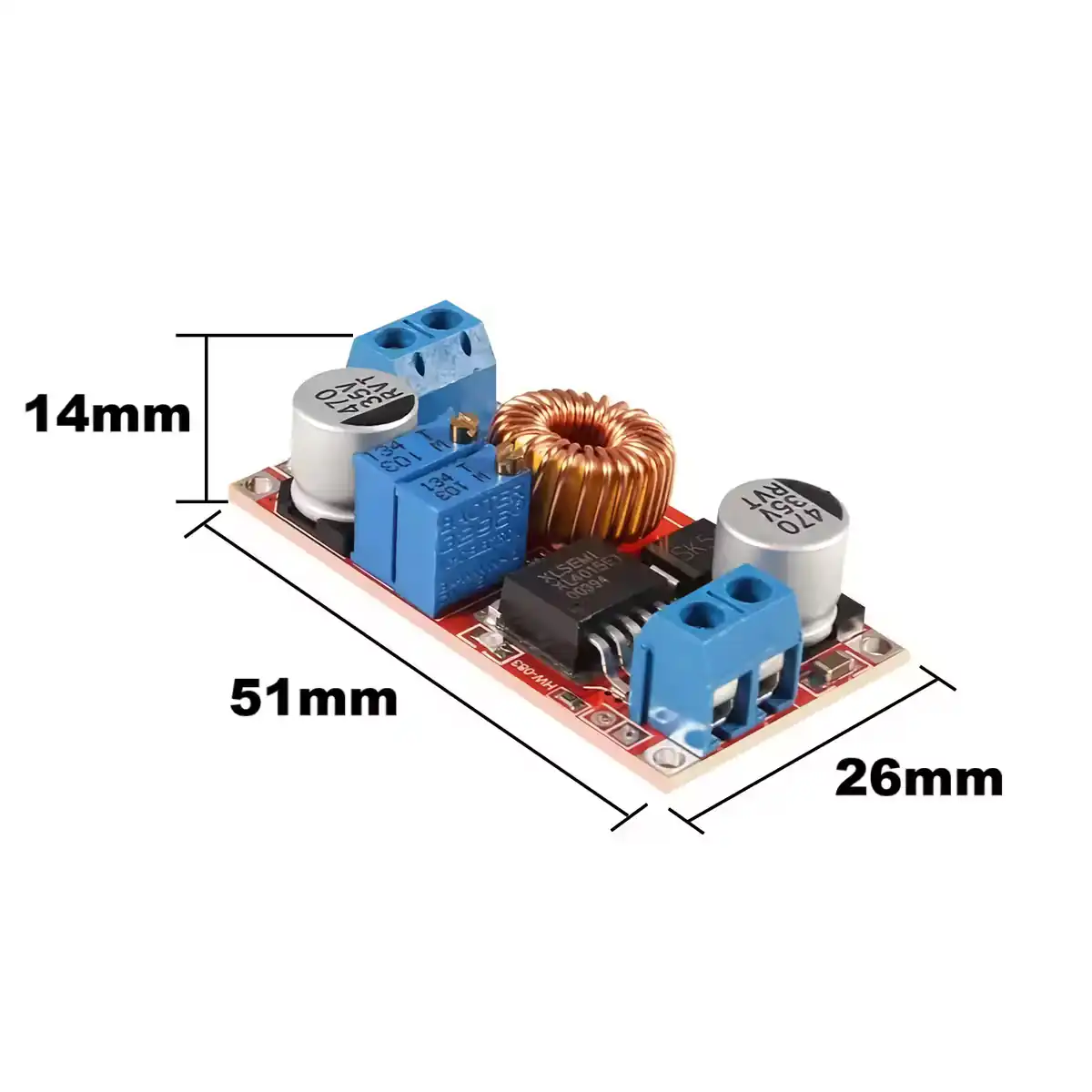

| Parametru | Valoare / Detaliu |
|---|---|
| Tip convertor | DC-DC Step-Down (Buck) |
| Cip principal | XL4015 |
| Tensiune intrare | 4V – 38V DC (max. absolut 38V) |
| Tensiune ieșire | 1.25V – 36V DC (reglabilă continuu) |
| Curent ieșire maxim | 5A (recomandat continuu max. 4.5A) |
| Putere maximă | 75W |
| Eficiență | Până la 96% |
| Frecvență de comutație | 180KHz |
| Mod reglaj | CV (tensiune constantă) + CC (curent constant) |
| Protecție scurtcircuit | Limitare automată la 8A |
| Protecție termică | Oprire automată la supraîncălzire |
| Temperatură operare | -40°C ~ +85°C |
| Indicator funcționare | LED integrat |
| Dimensiuni | 51 × 26 × 18 mm |
Instrucțiuni de Programare și Utilizare

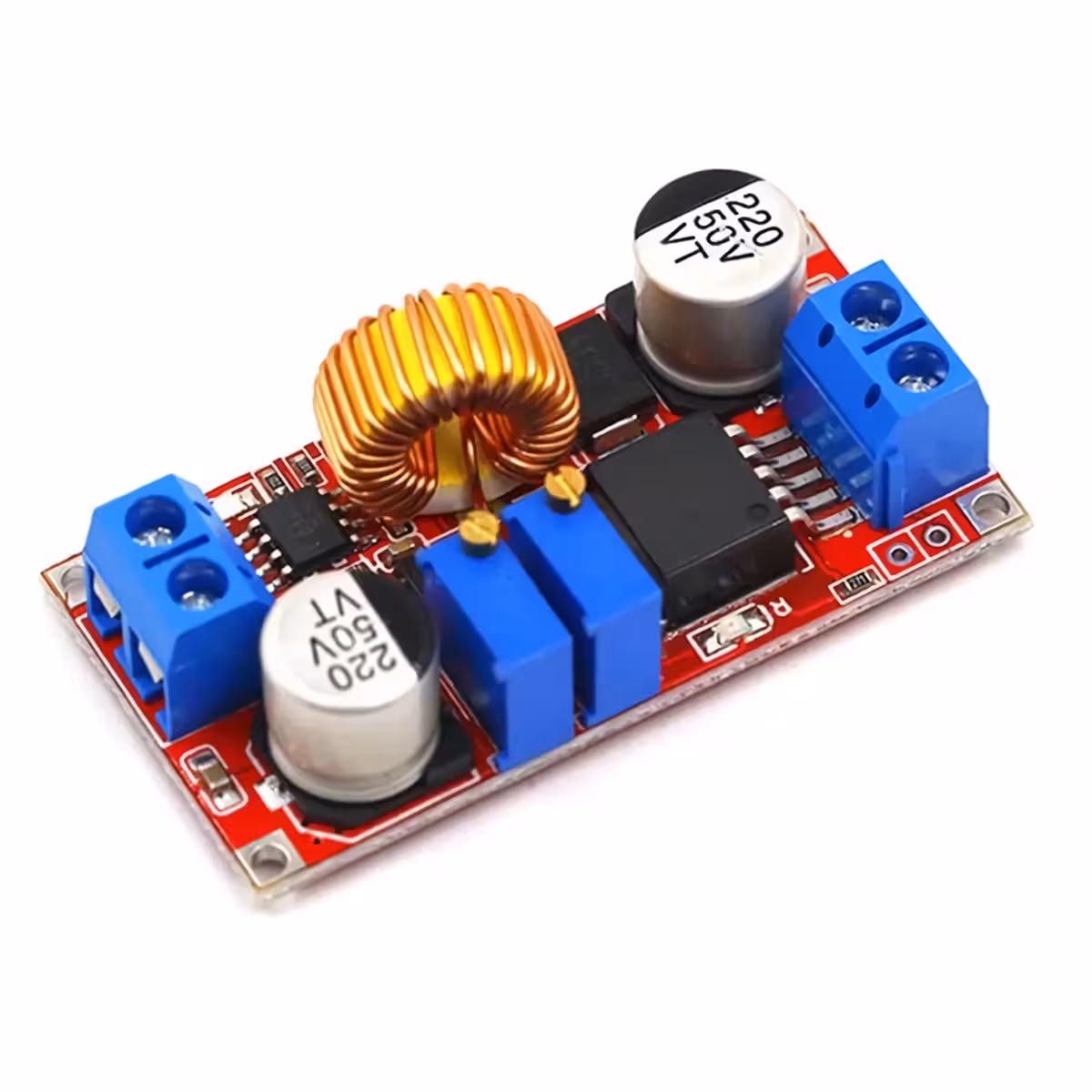

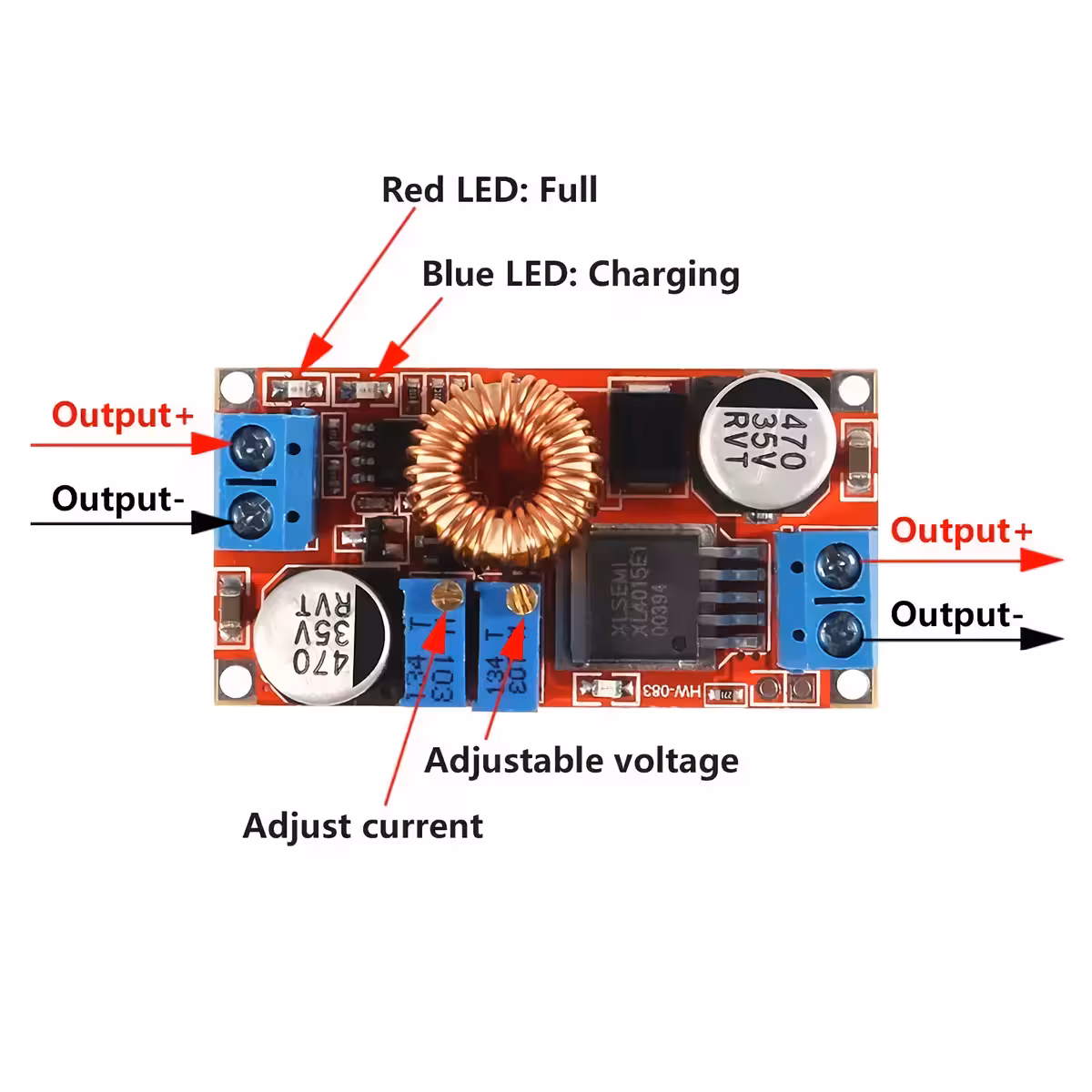

- Reglați tensiunea de ieșire înainte de conectarea sarcinii: rotiți potențiometrul marcat CV până atingeți tensiunea dorită, verificând cu un voltmetru.
- Reglați limita de curent prin potențiometrul marcat CC: conectați o sarcină rezistivă sau un ampermetru în serie și ajustați până la valoarea curentului dorit.
- Calibrare inițială (dacă tensiunea nu variază la reglaj): rotiți potențiometrul CV în sens invers acelor de ceasornic cel puțin 10 ture complete, apoi reluați reglajul normal.
- Pentru încărcarea bateriilor: setați tensiunea CV la tensiunea finală de încărcare a bateriei și curentul CC la valoarea de încărcare dorită (ex: 0.5C sau 1C). Modulul va comuta automat din CC în CV pe parcursul ciclului de încărcare.
- Atenție: nu depășiți 38V la intrare și asigurați ventilație adecvată la sarcini apropiate de 5A.
Conținut Pachet
- 1 × Modul convertor DC-DC step-down XL4015 CC CV
Întrebări Frecvente
Pot folosi acest modul pentru a încărca o baterie Li-ion de 3.7V?
Da. Setați tensiunea CV la 4.2V (tensiunea de încărcare completă pentru Li-ion 3.7V) și limitați curentul CC la valoarea recomandată de baterie. Modulul va gestiona automat tranziția CC→CV pe parcursul încărcării.
De ce tensiunea de ieșire este ~20V la prima pornire?
Aceasta este tensiunea prestabilită din fabrică. Rotiți potențiometrul CV înainte de conectarea sarcinii pentru a seta tensiunea dorită. Dacă nu răspunde, rotiți în sens invers acelor de ceasornic cel puțin 10 ture pentru calibrare inițială.
Modulul poate reduce tensiunea de la 24V la 5V?
Da, modulul suportă reduceri mari de tensiune: 24V→12V, 24V→5V, 12V→5V etc. Asigurați-vă că diferența dintre tensiunea de intrare și cea de ieșire nu generează o disipare termică excesivă la curenți mari.
Este necesar un radiator suplimentar?
Modulul dispune de un radiator integrat, însă la sarcini continue aproape de 4.5A–5A, se recomandă ventilație activă (un ventilator mic) pentru a menține temperatura în limite sigure și a prelungi durata de viață.
Poate alimenta LED-uri de putere?
Da. Modul CC (curent constant) este ideal pentru alimentarea LED-urilor de putere, prevenind supracurentul. Setați curentul CC la valoarea nominală a LED-ului și tensiunea CV puțin peste tensiunea de forward a acestuia.

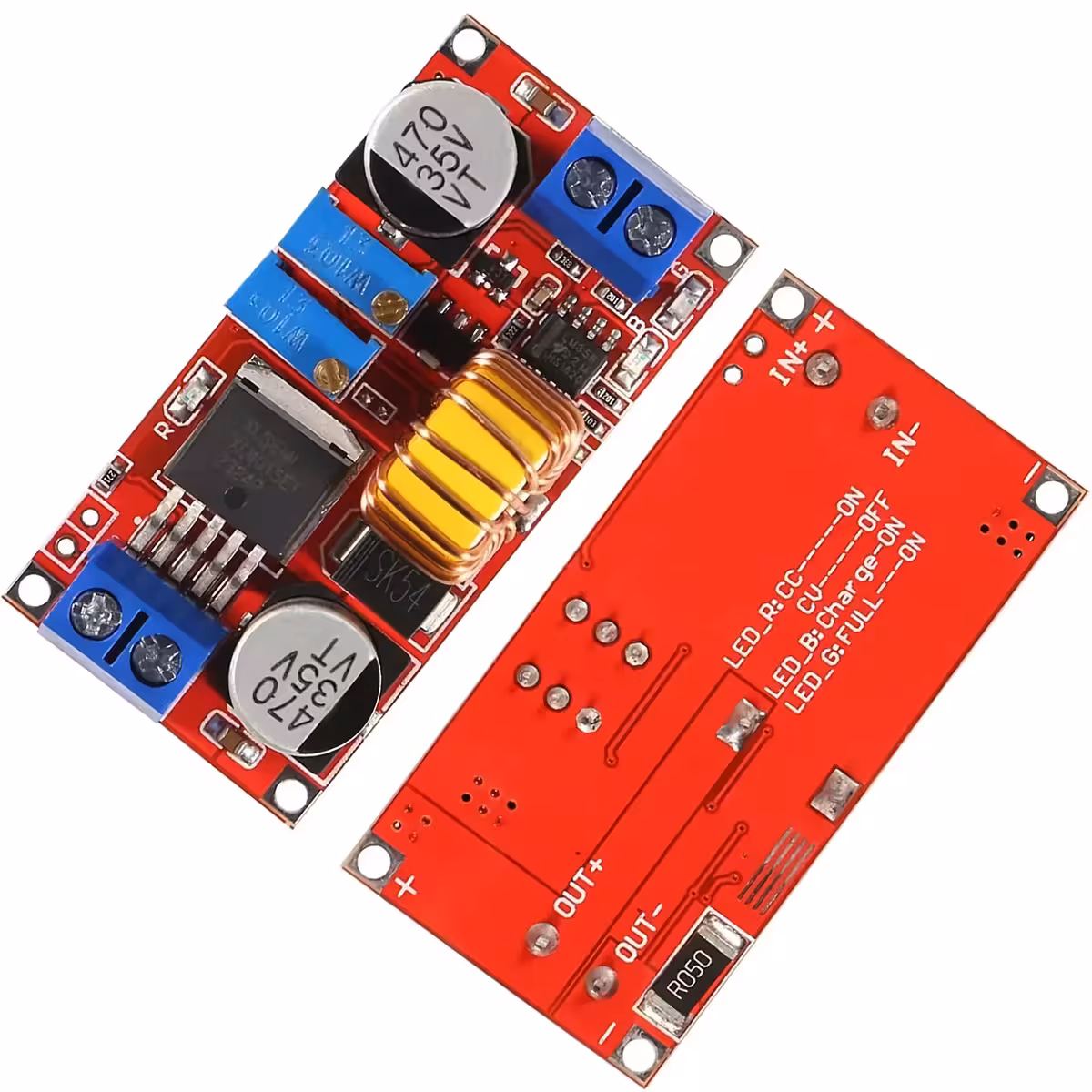

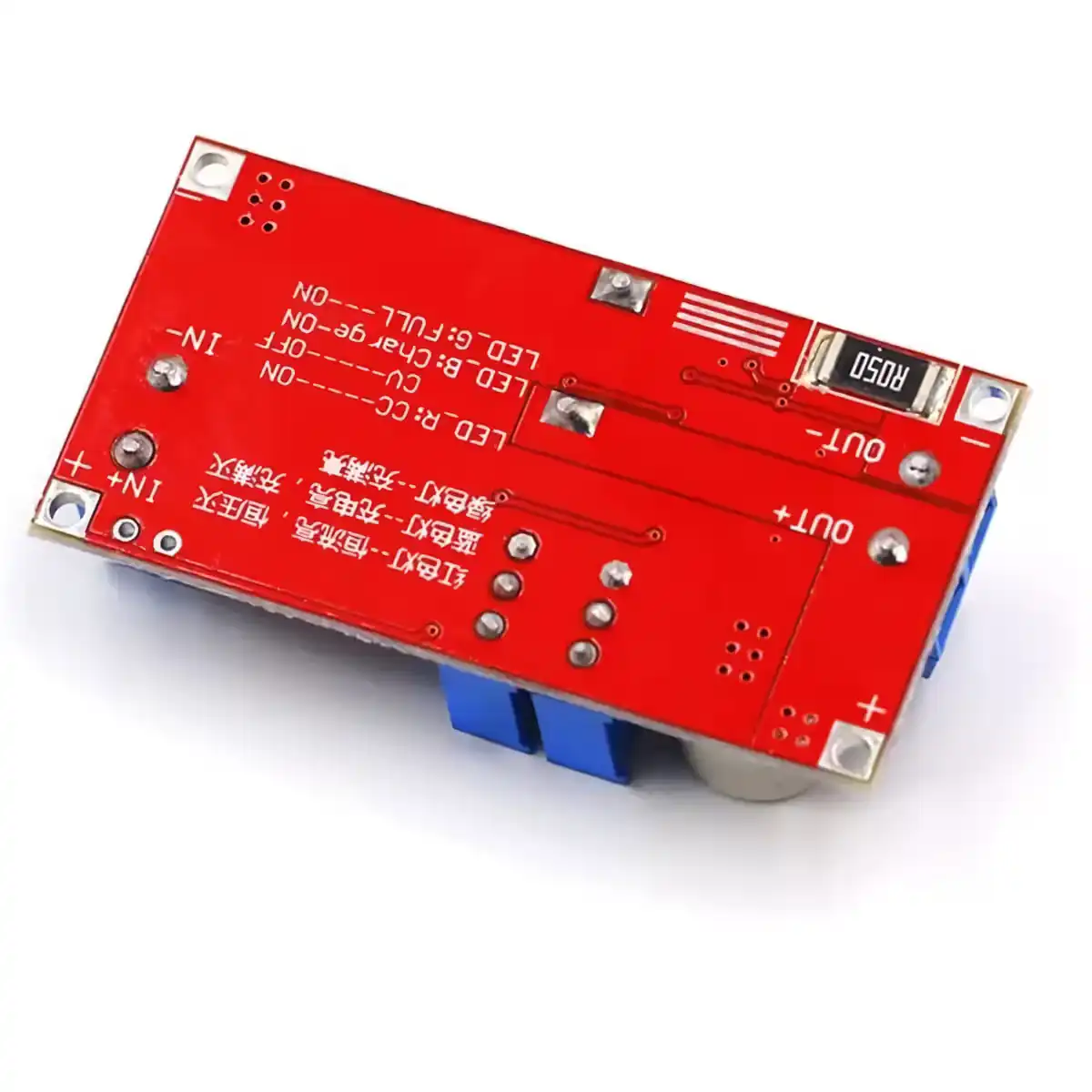

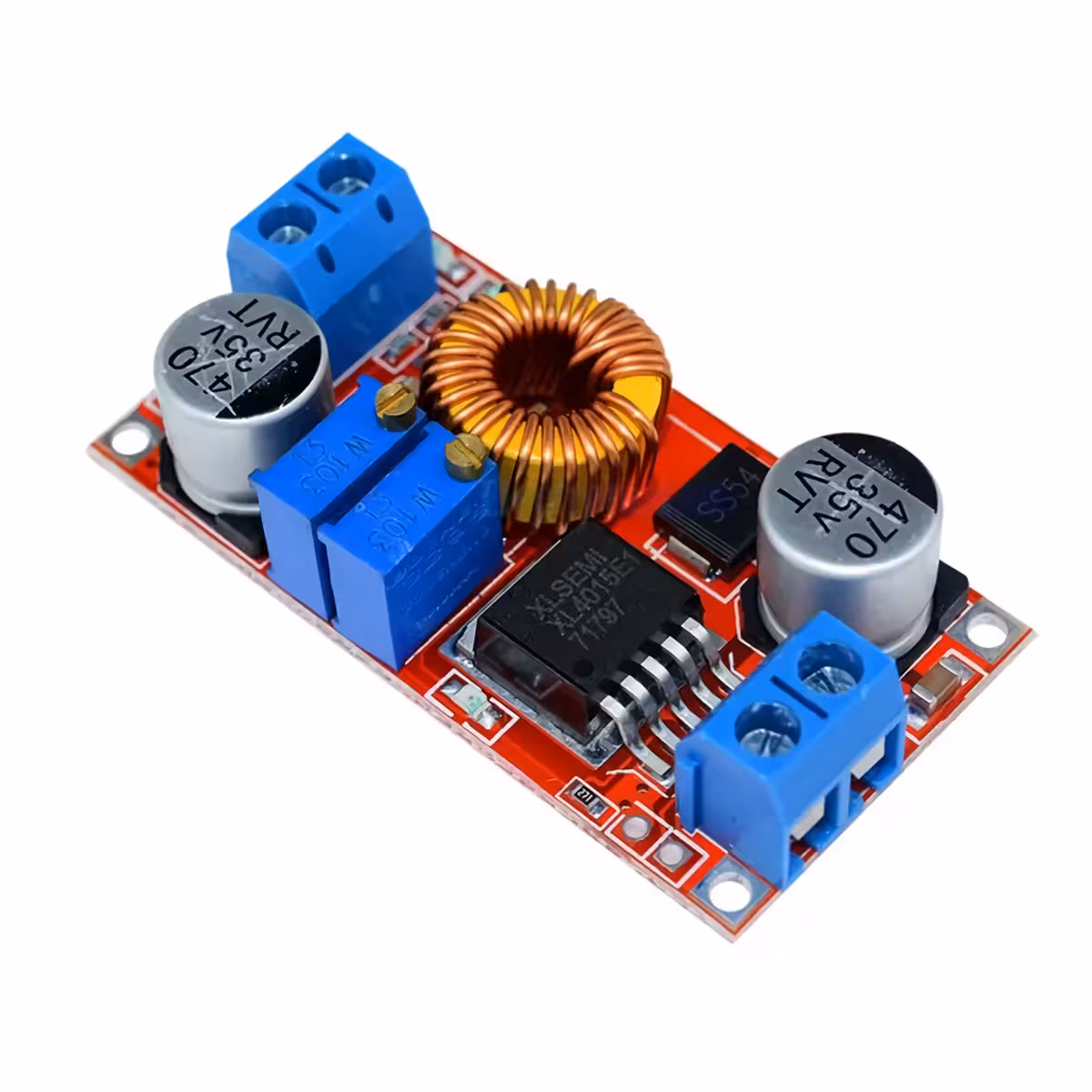

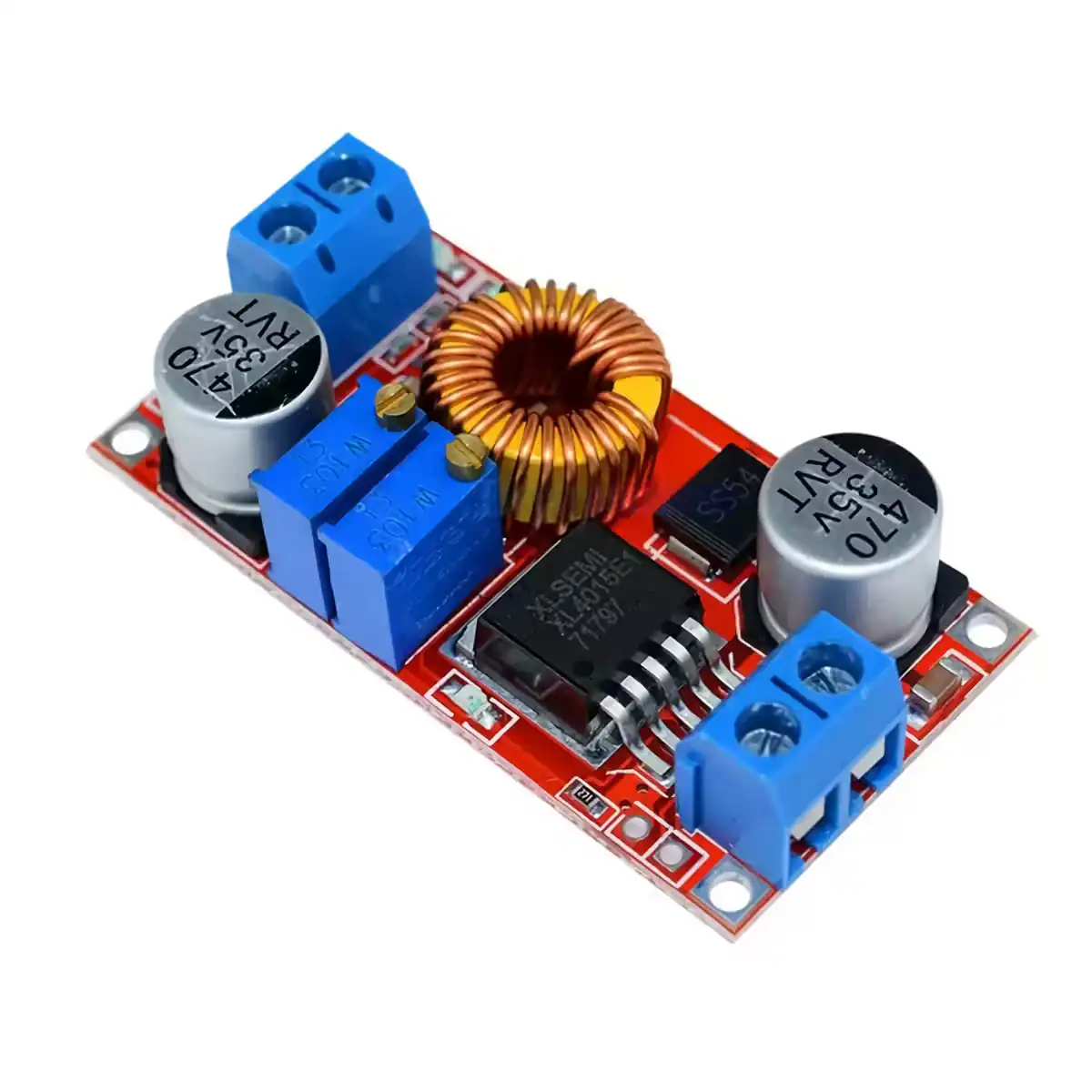

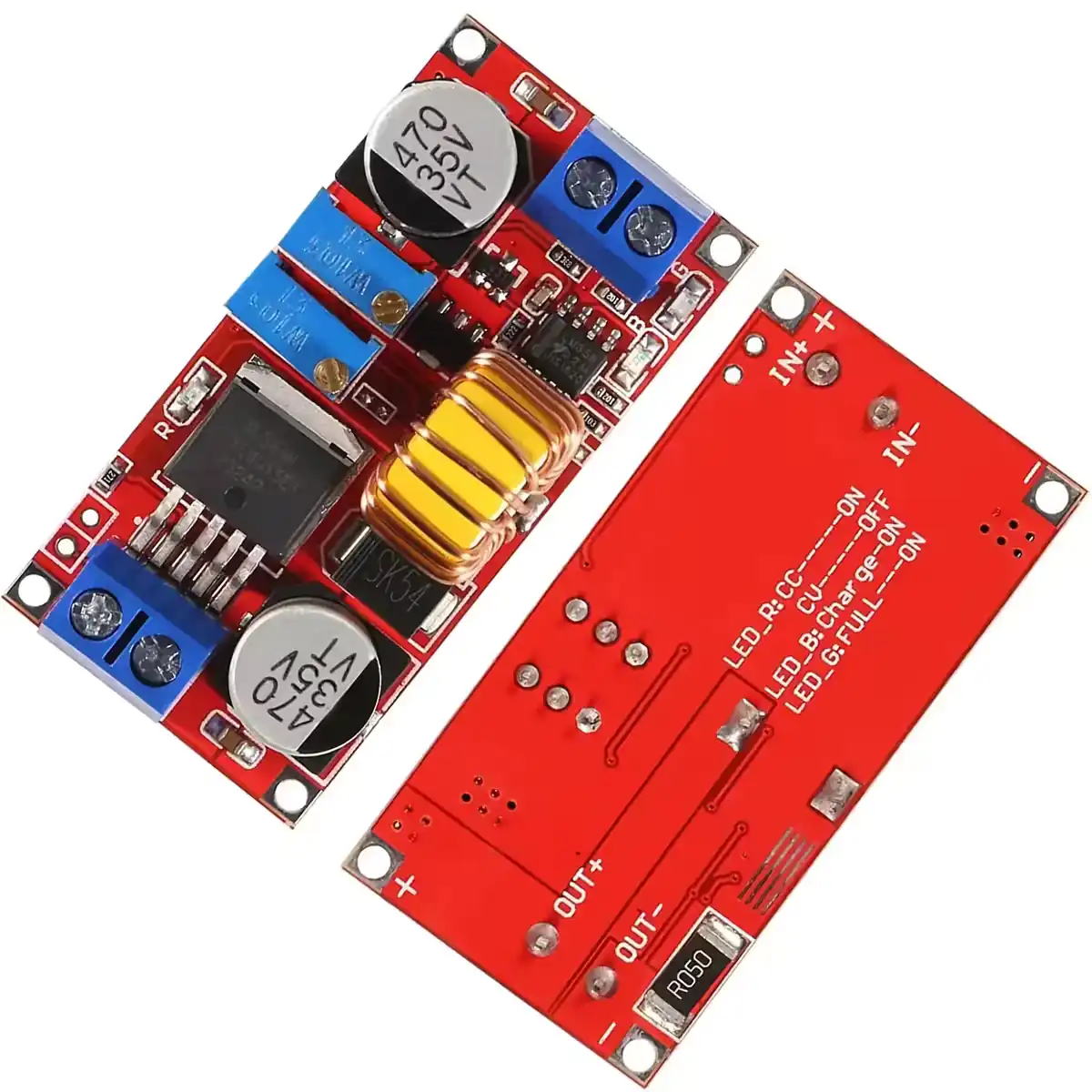

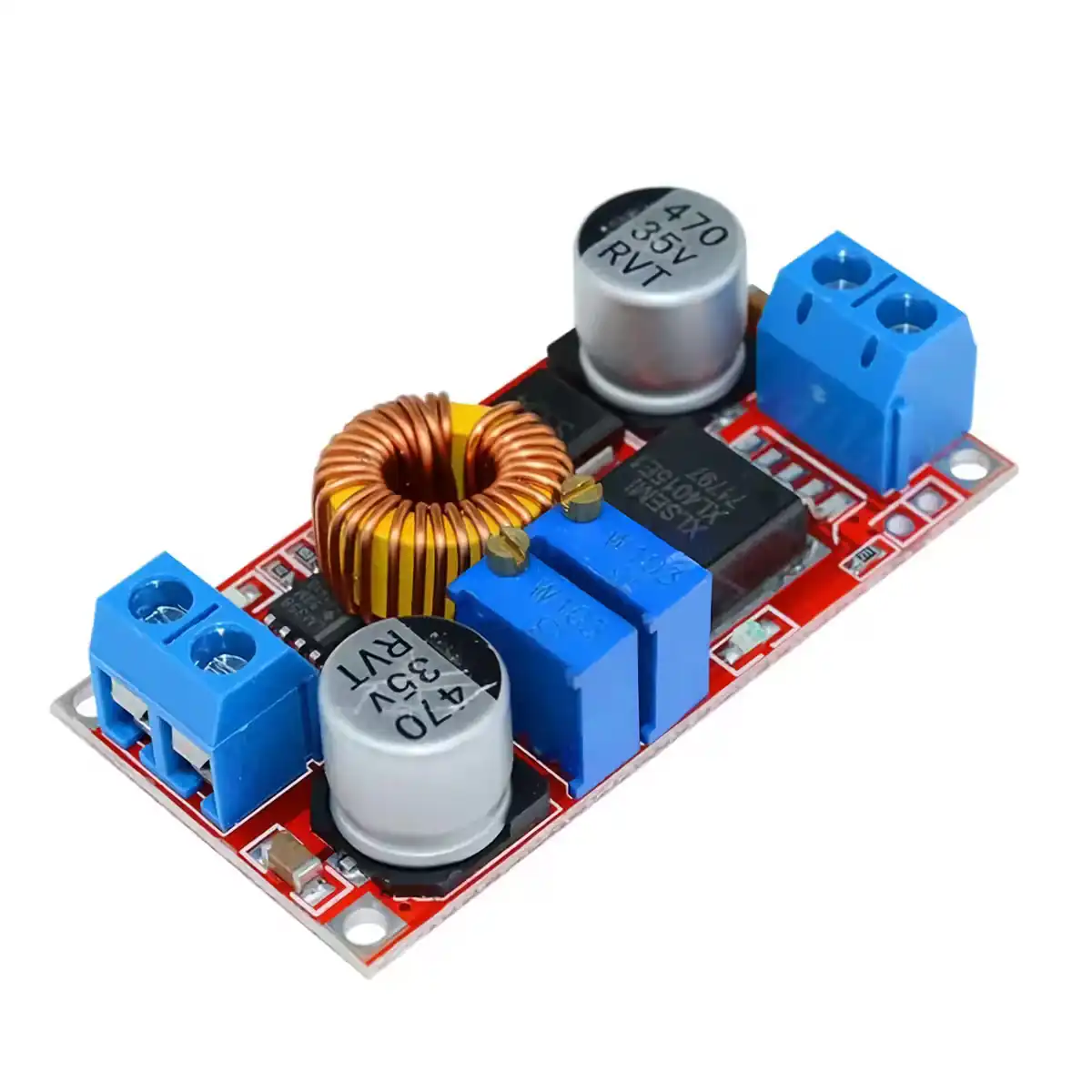

Galerie foto
