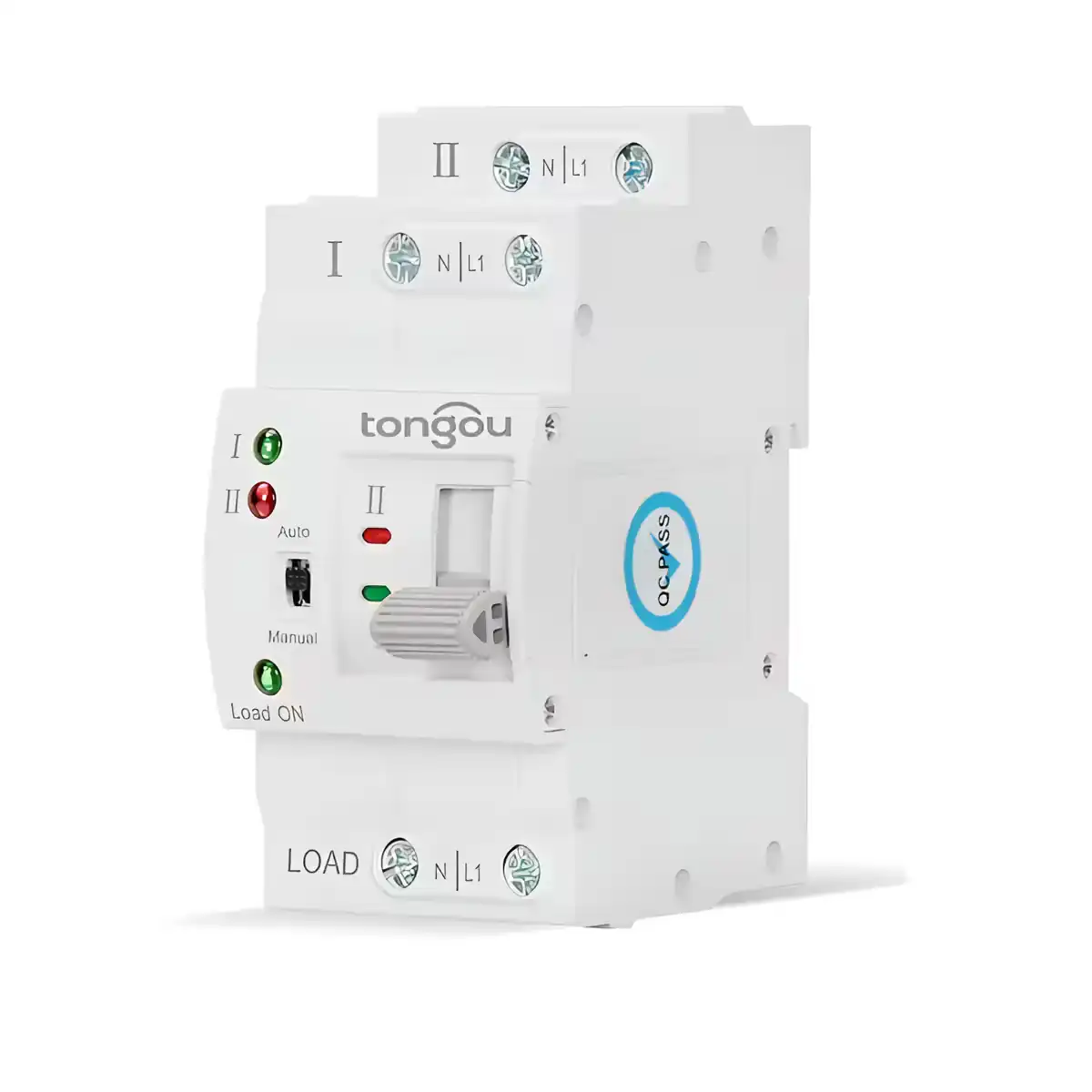

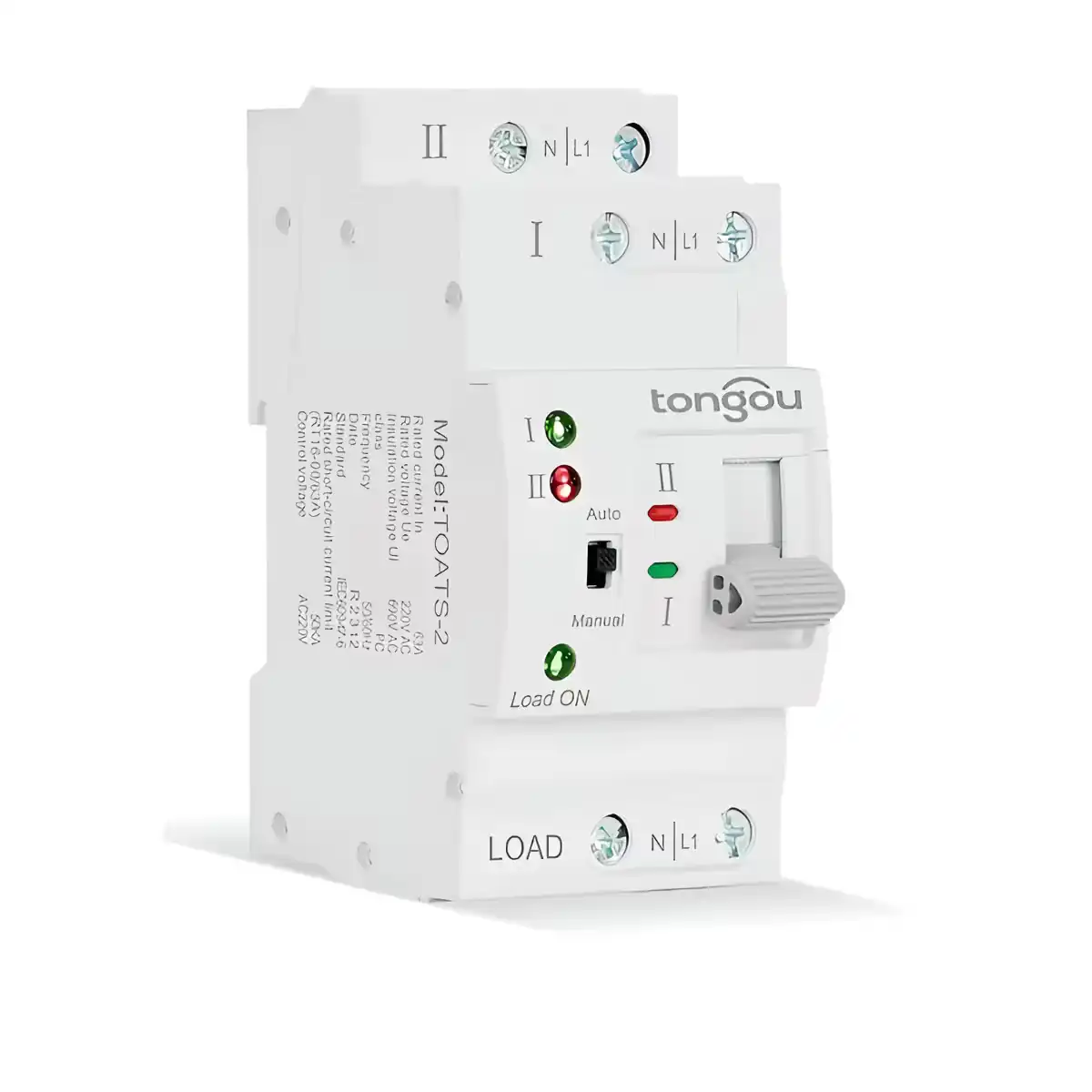

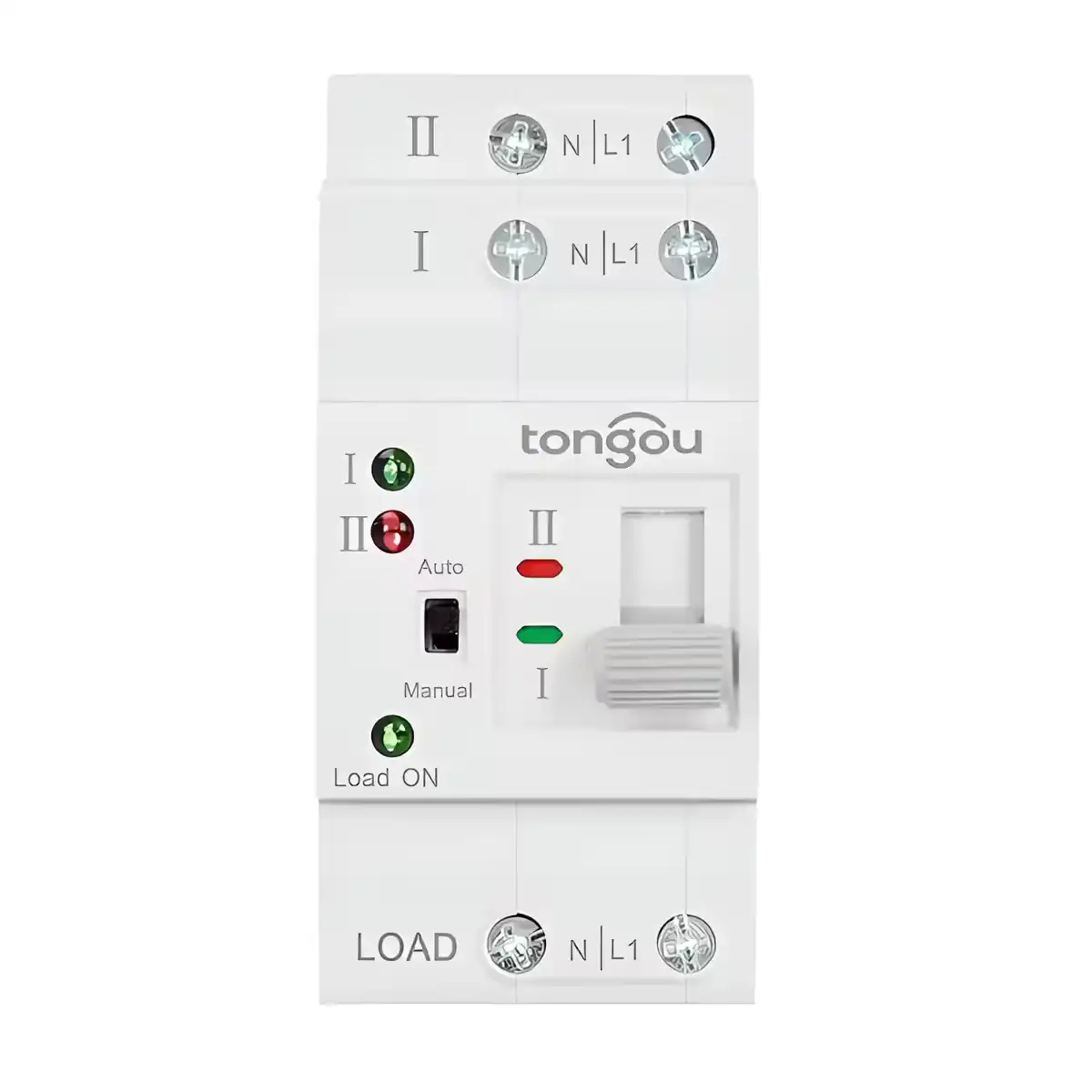

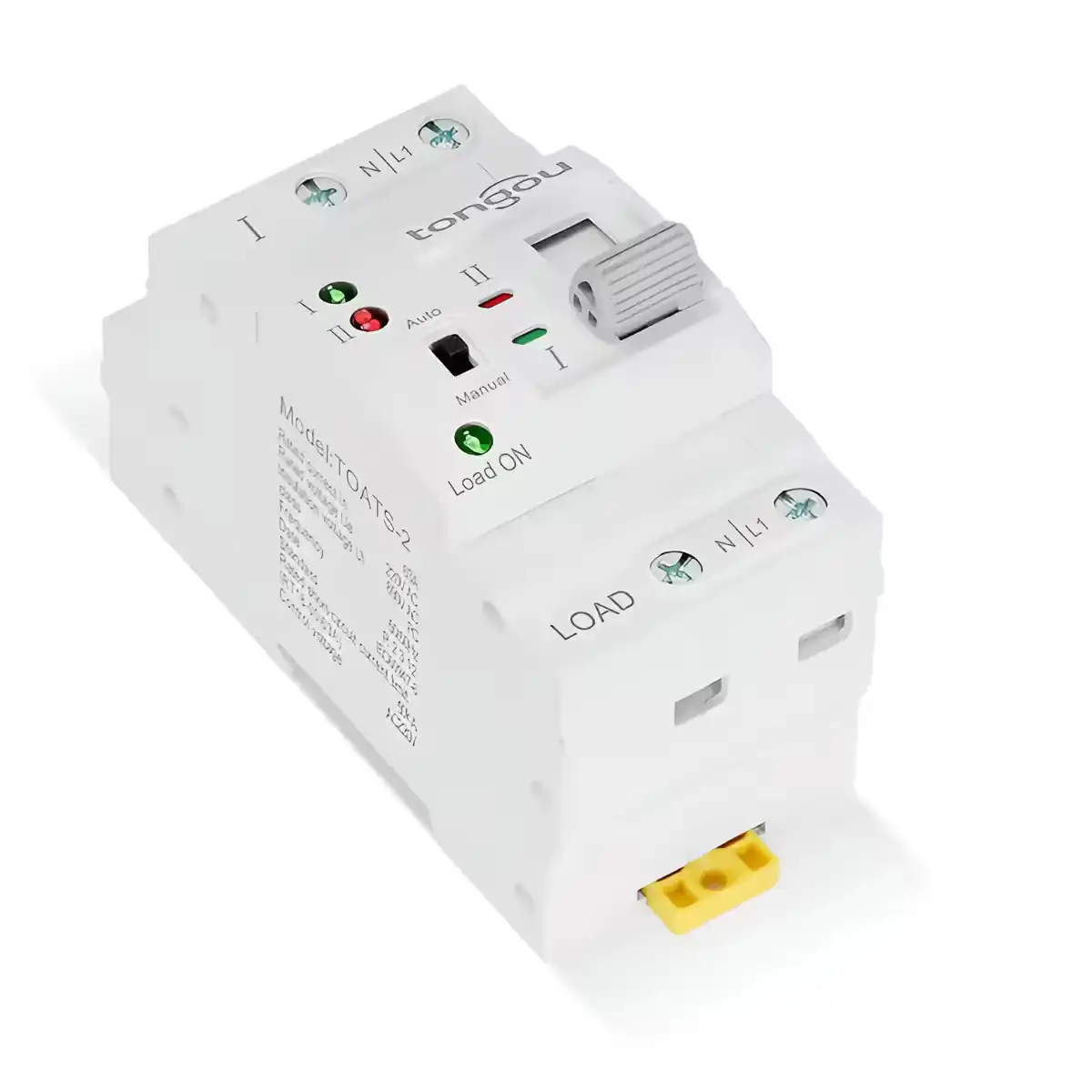

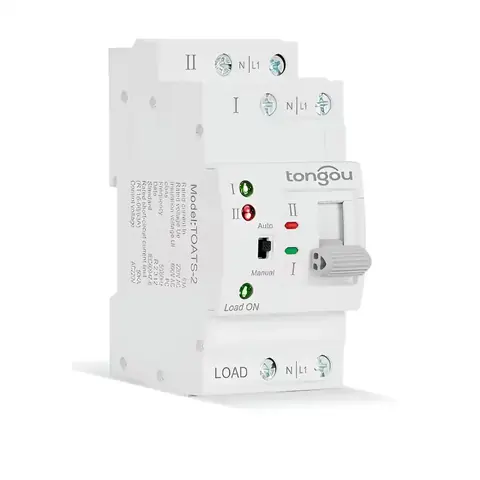

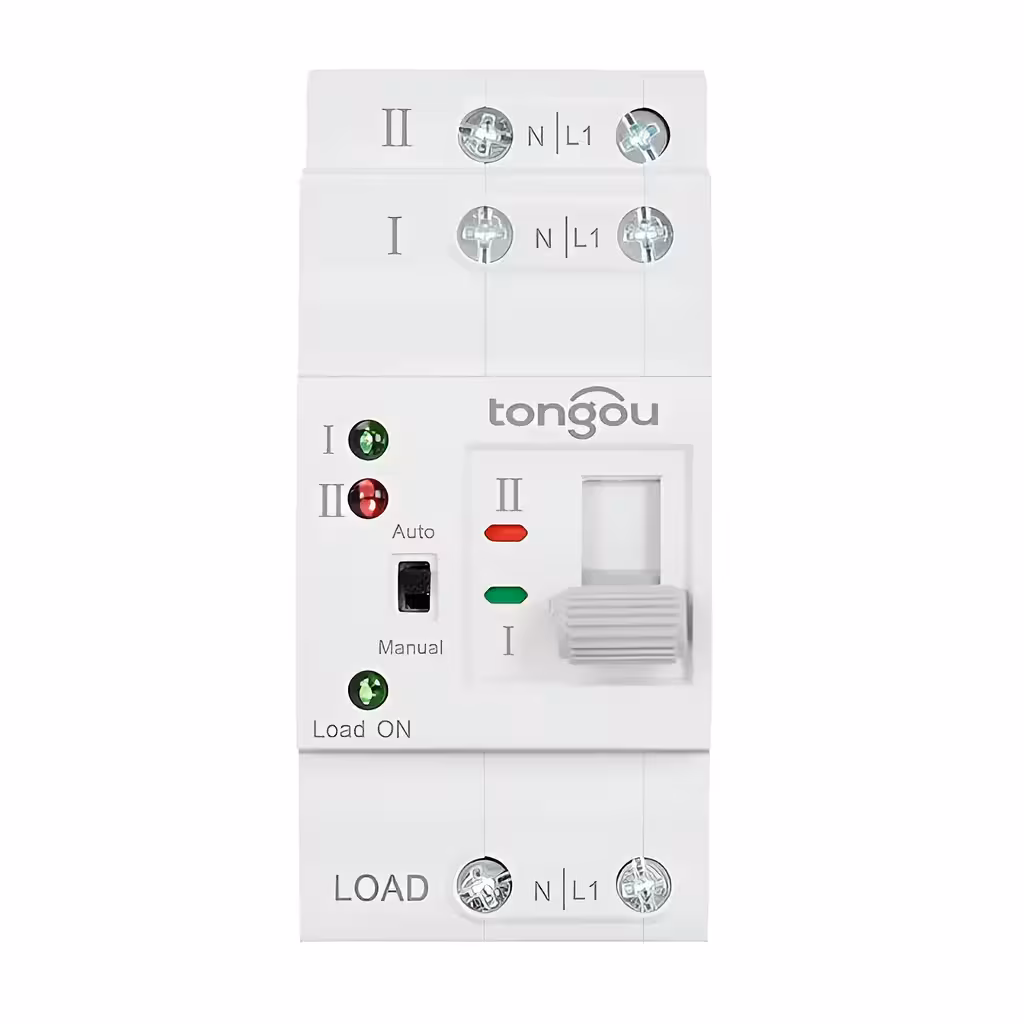

ATS 63A – Comutator Automat de Transfer pentru Continuitate Electrică Non-Stop
Dispozitivul ATS (Automatic Transfer Switch) 63A asigură comutarea automată rapidă între sursa principală de alimentare (rețea electrică 230V) și sursa de rezervă (generator sau sistem fotovoltaic), eliminând riscul întreruperii alimentării echipamentelor critice. Conceput pentru instalare pe șină DIN în tabloul electric, acest model oferă fiabilitate industrială și flexibilitate maximă în configurații rezidențiale, comerciale și industriale.
Notă: ATS-ul comută automat sursa de alimentare, dar nu pornește sau oprește generatorul. Asigurați-vă că generatorul dvs. este echipat cu funcție de auto-start sau pornire manuală prealabilă.
De ce să alegi acest model? (Avantaje cheie):
- Comutare ultrarapidă (<50 ms) – tranziție aproape imperceptibilă între surse, fără impact asupra echipamentelor sensibile
- Compatibilitate triplă – funcționează cu rețeaua electrică publică, generator diesel/benzină și sisteme fotovoltaice off-grid sau hibride
- Protecție integrată la tensiune – monitorizare continuă, operare stabilă în intervalul 85–110% din tensiunea nominală, protecție la sub- și supra-tensiune
- Mod dual de operare – comutare complet automată sau control manual, flexibil pentru orice scenariu
- Instalare simplă pe șină DIN – design compact, compatibil cu tablourile electrice standard, fără modificări complexe
- Zero intervenție umană – ideal pentru locații fără supraveghere permanentă (cabane, depozite, instalații industriale remote)
Detalii și Performanță
Miezul funcțional al acestui comutator automat de transfer este logica electronică de monitorizare continuă a tensiunii pe sursa principală. Atunci când tensiunea cade sub pragul acceptabil (sub 85% din 230V) sau dispare complet, releul de transfer comută în mai puțin de 50 de milisecunde către sursa secundară configurată – generator sau invertor fotovoltaic. La restabilirea sursei principale și stabilizarea tensiunii în parametri normali, revenirea automată se face fără intervenție, protejând circuitele alimentate.
Curentul nominal de 63A permite alimentarea unor sarcini considerabile, acoperind nevoile unui imobil rezidențial complet, ale unui birou sau ale unei mici instalații industriale. Frecvența de lucru acoperă atât 50 Hz cât și 60 Hz, conferind compatibilitate internațională. Modul manual permite intervenția operatorului în situații de mentenanță sau testare, fără a dezactiva protecțiile.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune nominală | 230V AC |
| Frecvență | 50 – 60 Hz |
| Curent nominal | 63A |
| Timp de comutare | < 50 ms |
| Interval de operare stabilă | 85% – 110% din tensiunea nominală |
| Protecții integrate | Sub-tensiune, supra-tensiune |
| Surse compatibile | Rețea electrică, generator, sistem fotovoltaic |
| Mod de operare | Automat / Manual |
| Tip montaj | Șină DIN (tablou electric) |
| Aplicații tipice | Rezidențial, comercial, industrial, medical, IT |
Instrucțiuni de Programare și Utilizare

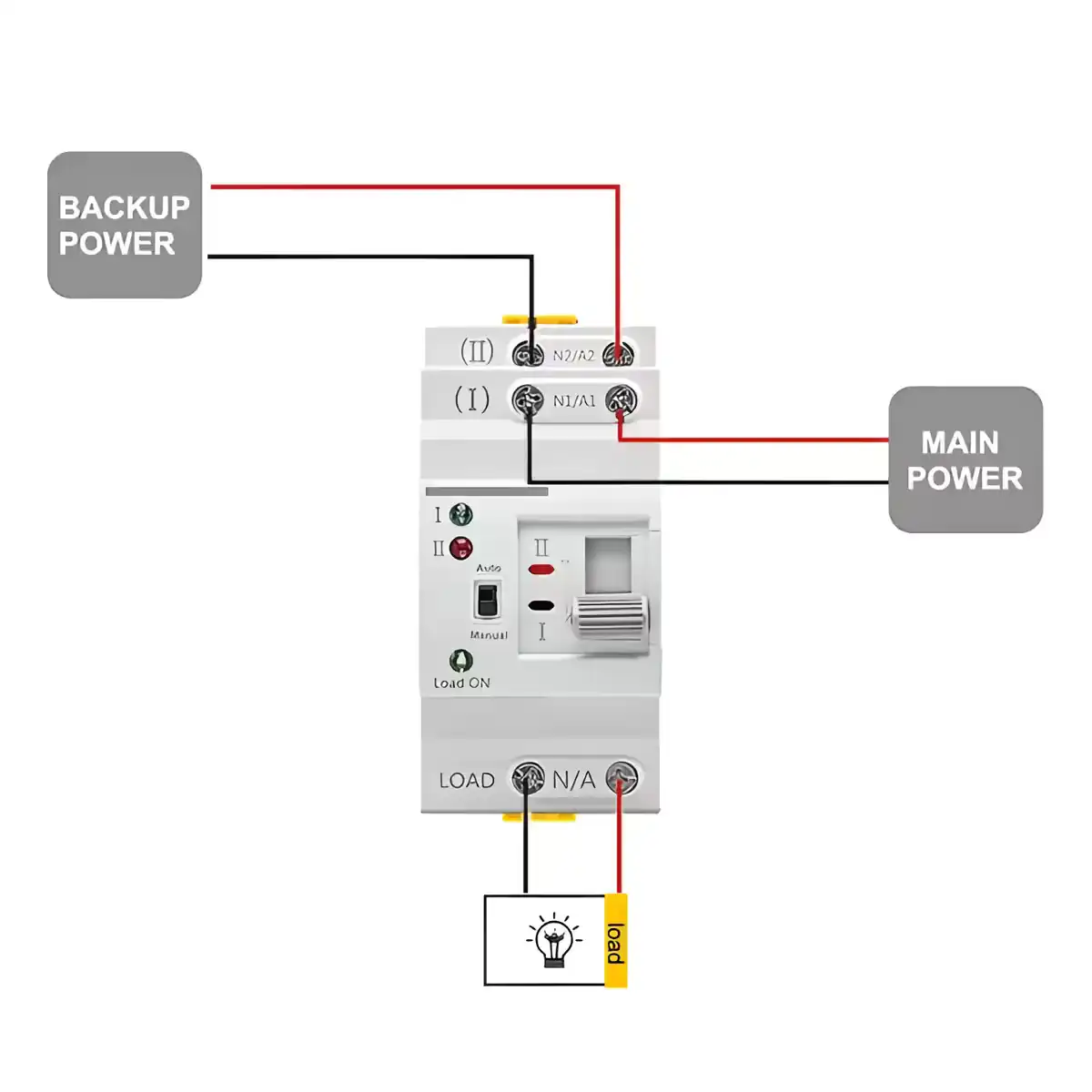

- Montați dispozitivul pe șina DIN din tabloul electric, respectând normele de instalare electrică în vigoare.
- Conectați sursa principală (rețea electrică 230V) la intrarea L1 a ATS-ului, conform schemei tehnice din documentație.
- Conectați sursa secundară (generator sau ieșire invertor fotovoltaic) la intrarea L2 a dispozitivului.
- Conectați sarcina (circuitele de alimentat) la ieșirea ATS-ului.
- Selectați modul de operare: poziția AUTO pentru comutare automată sau poziția MAN pentru control manual.
- Verificați tensiunea de operare și asigurați-vă că sursa secundară este activă și disponibilă înainte de testare.
- Testați funcționarea prin simularea unei căderi de tensiune pe sursa principală și confirmați comutarea automată pe sursa de rezervă.
Conținut Pachet
- 1x ATS Automatic Transfer Switch 63A 230V
Întrebări Frecvente
ATS-ul pornește automat generatorul în caz de pană?
Nu. Dispozitivul ATS comută sursa de alimentare către generator, dar nu are funcție de pornire automată a generatorului. Generatorul trebuie să fie deja pornit sau să dispună de propriul sistem de auto-start conectat separat.
Pot conecta un sistem fotovoltaic off-grid ca sursă secundară?
Da, orice sursă care furnizează 230V AC la frecvența de 50–60 Hz poate fi utilizată ca sursă secundară, inclusiv un invertor fotovoltaic off-grid sau hibrid cu ieșire AC.
Este necesar un electrician autorizat pentru instalare?
Da. Instalarea ATS-ului în tabloul electric trebuie realizată obligatoriu de un electrician autorizat, conform normativelor electrice în vigoare (NTE 007 și I7 în România).
Cât de rapidă este comutarea între surse?
Timpul de comutare este sub 50 de milisecunde, ceea ce înseamnă că marea majoritate a echipamentelor electronice nu vor sesiza întreruperea. Totuși, pentru sisteme ultra-sensibile (ex. servere de producție), se recomandă asocierea cu un UPS.
Funcționează ATS-ul și în mod manual?
Da, dispozitivul dispune de mod manual care permite operatorului să selecteze sursa activă, util în situații de mentenanță, testare sau configurare inițială.
