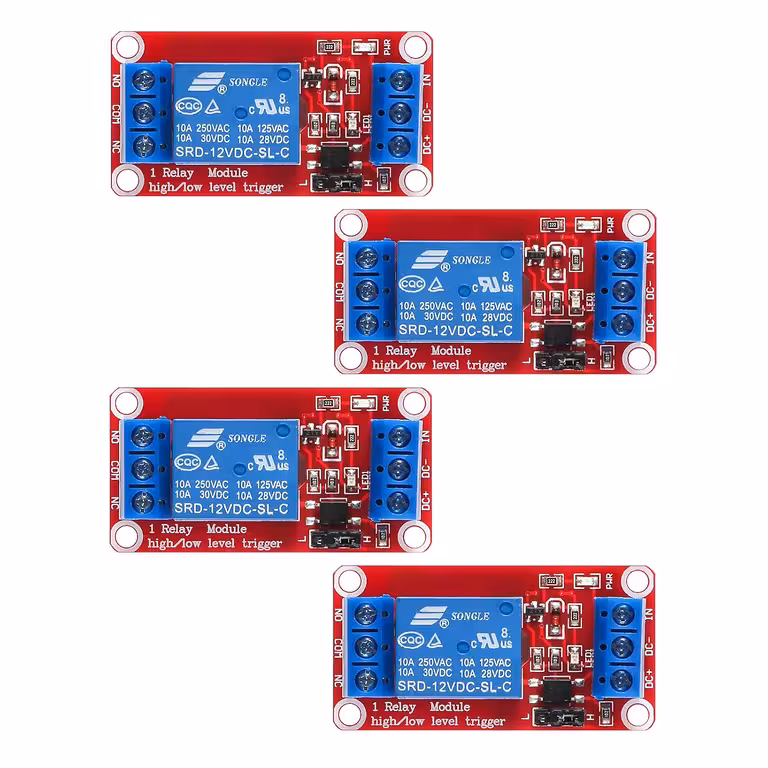

Module Releu 1 Canal cu Optocuplor – Controlezi 220V în Siguranță din Arduino sau Raspberry Pi

Vrei să comutezi o pompă, un bec sau un motor de 220V dintr-un pin GPIO? Fără izolare galvanică, un singur vârf de tensiune îți poate arde microcontrolerul instant. Aceste module releu cu optocuplor pun un zid electric între logica ta de control și sarcina de putere — indiferent ce se întâmplă pe circuitul de 220V, pinii tăi rămân intacți.

Notă: La finalizarea comenzii, selectează varianta dorită — modul releu 5V sau modul releu 12V. Setul conține 4 bucăți din varianta aleasă.

De ce să alegi acest set? (Avantaje cheie):

Izolare galvanică prin optocuplor — circuitul de comandă și cel de putere sunt complet separate; un scurtcircuit pe sarcină nu ajunge niciodată la pinii GPIO sau digitali
Trigger selectabil High/Low prin jumper — schimbi logica de activare în 5 secunde, fără a retoca cablajul sau codul sursă
Design fault-tolerant — dacă linia Trigger se deconectează accidental, releul rămâne în poziția implicită; nicio acționare nedorită a sarcinii
Contacte de 10A pentru sarcini reale — suportă AC 250V/10A și DC 30V/10A; suficient pentru becuri, pompe, ventilatoare și motoare mici de uz casnic sau industrial
Compatibil cu orice platformă populară — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — dacă are un pin digital, funcționează cu acest modul
Terminale cu șurub preinstalate — cablezi NC, C, NO, Coil+ și Coil- direct, fără lipit, fără adaptoare suplimentare
Set de 4 bucăți — ideal pentru proiecte cu mai multe canale sau pentru a avea rezerve în sisteme unde fiabilitatea contează

Detalii și Performanță

Optocuplorul din fiecare modul separă complet circuitul de comandă de cel de putere — curentul de pe linia Trigger este de doar ~5 mA (la varianta 5V), perfect compatibil cu nivelurile logice ale microcontrolerelor moderne fără rezistențe suplimentare. Bobina releului se alimentează separat la 5V DC sau 12V DC, în funcție de varianta aleasă, iar contactele comută sarcini de până la AC 250V / 10A. Varianta de 5V se integrează direct în proiecte alimentate de la USB sau surse standard de 5V, în timp ce varianta de 12V este potrivită pentru sisteme auto, tablouri de comandă și proiecte pe baterii de 12V.

Parametru	Valoare / Detaliu
Tensiune alimentare bobină	5V DC sau 12V DC (în funcție de varianta aleasă)
Sarcină maximă contacte	AC 250V / 10A, DC 30V / 10A
Tip izolare	Optocuplor
Curent linie Trigger	≈5 mA (model 5V)
Tip contacte	NC (Normally Closed) / C (Common) / NO (Normally Open)
Intrări modul	Coil +, Coil –, Trigger
Selectare trigger	Jumper High-Level Trigger / Low-Level Trigger
Compatibilitate	Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC
Număr module în set	4 bucăți
Tip modul	1 canal (Single Channel Relay Module)

Instrucțiuni de Programare și Utilizare

Conectează Coil + și Coil – la sursa de alimentare corespunzătoare variantei alese (5V sau 12V DC).
Leagă pinul Trigger la un pin digital de ieșire al microcontrolerului (GPIO, pin digital Arduino etc.).
Setează jumperul în poziția dorită: High-Level Trigger (releul comută la semnal HIGH) sau Low-Level Trigger (releul comută la semnal LOW).
Conectează sarcina la terminalele NC/C (circuit normal închis) sau NO/C (circuit normal deschis), în funcție de logica aplicației tale.
Trimite comanda digitală din cod (ex: digitalWrite(pin, HIGH) în Arduino IDE) pentru a activa sau dezactiva releul.

Conținut Pachet

4 × Modul releu 1 canal (5V sau 12V — varianta aleasă la comandă)
Terminale cu șurub preinstalate pe fiecare modul

Întrebări Frecvente

Funcționează cu un semnal de 3.3V pe Trigger (ex: Raspberry Pi, ESP32)?

În multe cazuri da, optocuplorul acceptă și 3.3V pe linia Trigger. Pentru funcționare garantată, folosește un convertor de nivel logic 3.3V→5V sau verifică pragul minim al optocuplorului din datasheet. Alimentarea bobinei trebuie să rămână la 5V sau 12V, indiferent de tensiunea logică.

Care e diferența practică între High-Level și Low-Level Trigger?

Cu High-Level Trigger, releul se activează când pinul Trigger primește HIGH. Cu Low-Level Trigger, se activează la LOW (GND). Schimbi comportamentul doar mutând jumperul — fără modificări în cablaj sau cod.

Pot controla aparate de 220V, de exemplu un bec sau o pompă de grădină?

Da. Contactele suportă AC 250V / 10A, suficient pentru majoritatea sarcinilor casnice. Asigură-te că nu depășești 10A și respectă normele de securitate electrică atunci când lucrezi cu tensiuni de rețea.

Pot controla toate 4 module din același Arduino?

Da. Fiecare modul are nevoie de un singur pin digital pentru Trigger. Un Arduino Uno are 14 pini digitali, deci poți controla independent toate 4 module din set și mai rămân pini liberi pentru alte periferice.
