Set 4 Module Releu 1 Canal 5V/12V cu Optocuplor – Control Sigur pentru Arduino, Raspberry Pi și Sisteme de Automatizare

Acest set de 4 module releu cu un singur canal reprezintă soluția ideală pentru controlul sarcinilor electrice AC și DC în proiecte de automatizare, IoT și prototipare. Disponibile în variantele de 5V și 12V, modulele sunt echipate cu optocuplor pentru izolare galvanică, contacte NC (Normally Closed) și NO (Normally Open), precum și un jumper selectabil pentru trigger High-Level sau Low-Level.

Notă: La finalizarea comenzii, selectați varianta dorită – modul releu 5V sau modul releu 12V. Setul conține 4 bucăți din varianta aleasă.

De ce să alegi acest set? (Avantaje cheie):

Izolare prin optocuplor – protejează microcontrolerele (GPIO, MCU) de tensiunile ridicate ale sarcinii, eliminând riscul de deteriorare
Trigger configurabil High/Low – jumper inclus pentru adaptare la orice logică de control, fără modificări hardware suplimentare
Design fault-tolerant – releul nu comută dacă linia de trigger este deconectată, prevenind acționări nedorite
Sarcină robustă de 10A – suportă AC 250V/10A și DC 30V/10A, acoperind o gamă largă de aplicații electrice
Compatibilitate universală – funcționează cu Arduino, Raspberry Pi, ARM, PIC, AVR, MCU, CNC și alte platforme populare
Terminale cu șurub preinstalate – conectare rapidă și sigură pentru NC, C, NO, Coil+, Coil- și Trigger
Raport calitate-preț excelent – set de 4 bucăți pentru proiecte multistadiu sau redundanță în sisteme critice

Detalii și Performanță

Fiecare modul din set utilizează un optocuplor de înaltă calitate care asigură izolarea completă a circuitului de comandă față de circuitul de putere. Aceasta înseamnă că pinii GPIO ai Raspberry Pi sau pinii digitali ai Arduino nu vor fi expuși la tensiunile de lucru ale sarcinii.

Bobina releului se alimentează direct la tensiunea modulului (5V DC sau 12V DC), iar curentul necesar pe linia Trigger este de aproximativ 5 mA pentru varianta de 5V – perfect compatibil cu nivelurile logice standard ale microcontrolerelor moderne.

Contactele releului sunt dimensionate pentru AC 250V / 10A și DC 30V / 10A, permițând controlul becurilor, pompelor, ventilatoarelor, motoarelor mici, yalelor electrice și al altor sarcini rezistive sau inductive uzuale.

Varianta de 5V este recomandată pentru integrare directă cu microcontrolere alimentate de la USB sau surse de 5V. Varianta de 12V este potrivită pentru sisteme auto, panouri de comandă industriale și proiecte alimentate de baterii sau surse de 12V.

Parametru	Valoare / Detaliu
Tensiune de alimentare bobină	5V DC sau 12V DC (în funcție de varianta aleasă)
Sarcină maximă contacte	AC 250V / 10A, DC 30V / 10A
Tip izolare	Optocuplor
Curent linie Trigger	≈5 mA (model 5V)
Tip contacte	NC (Normally Closed) / C (Common) / NO (Normally Open)

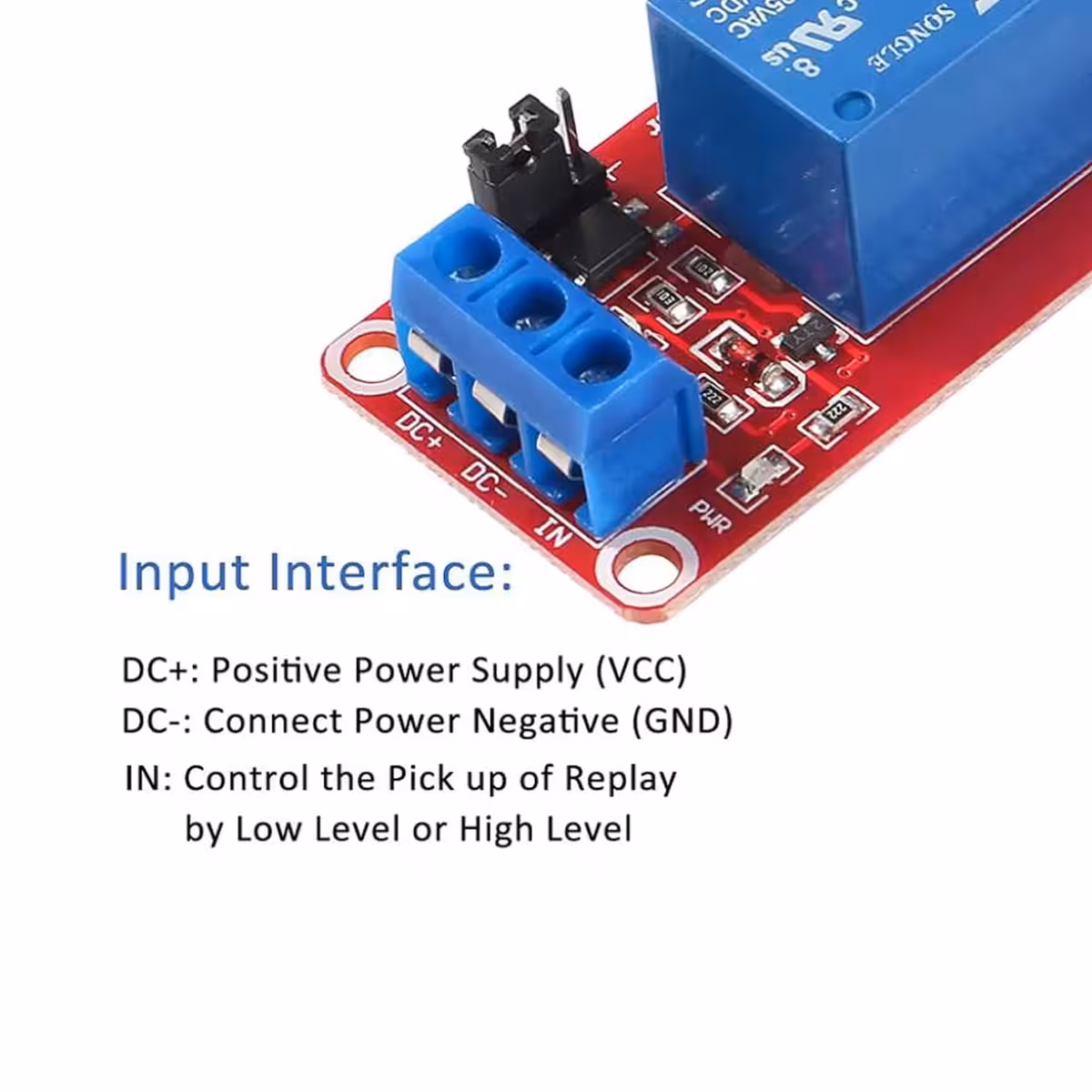

Intrări modul	Coil +, Coil –, Trigger
Selectare trigger	Jumper High-Level Trigger / Low-Level Trigger
Compatibilitate	Arduino, Raspberry Pi, ARM, PIC, AVR, MCU, CNC
Număr module în set	4 bucăți
Tip modul	1 canal (Single Channel Relay Module)

Instrucțiuni de Programare și Utilizare

Conectează Coil + și Coil – la sursa de alimentare corespunzătoare variantei alese (5V sau 12V).
Leagă pinul Trigger la un pin digital de ieșire al microcontrolerului (ex: GPIO, pin digital Arduino).
Setează jumperul în poziția dorită: High-Level Trigger (releul comută la semnal HIGH) sau Low-Level Trigger (releul comută la semnal LOW).

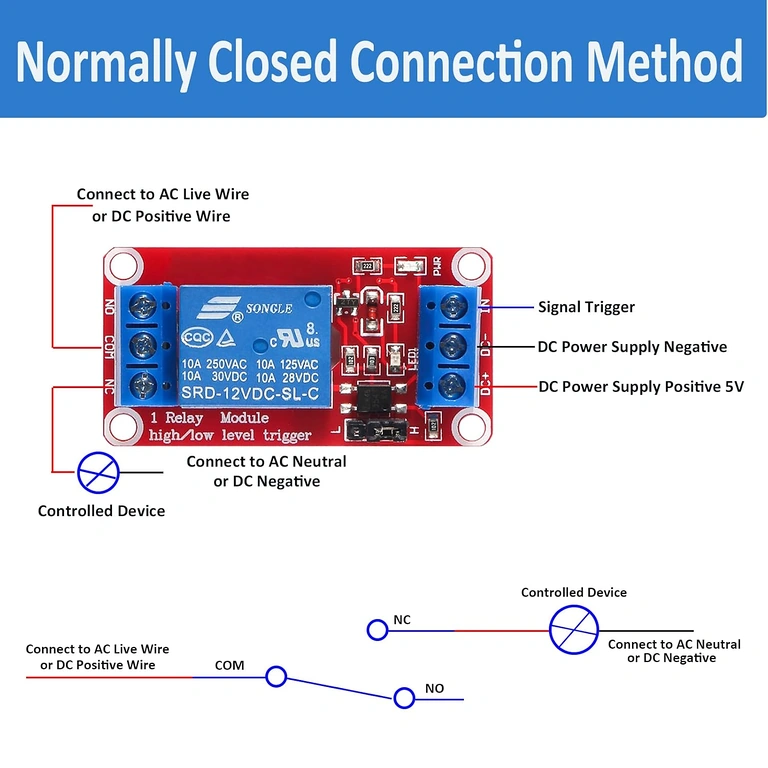

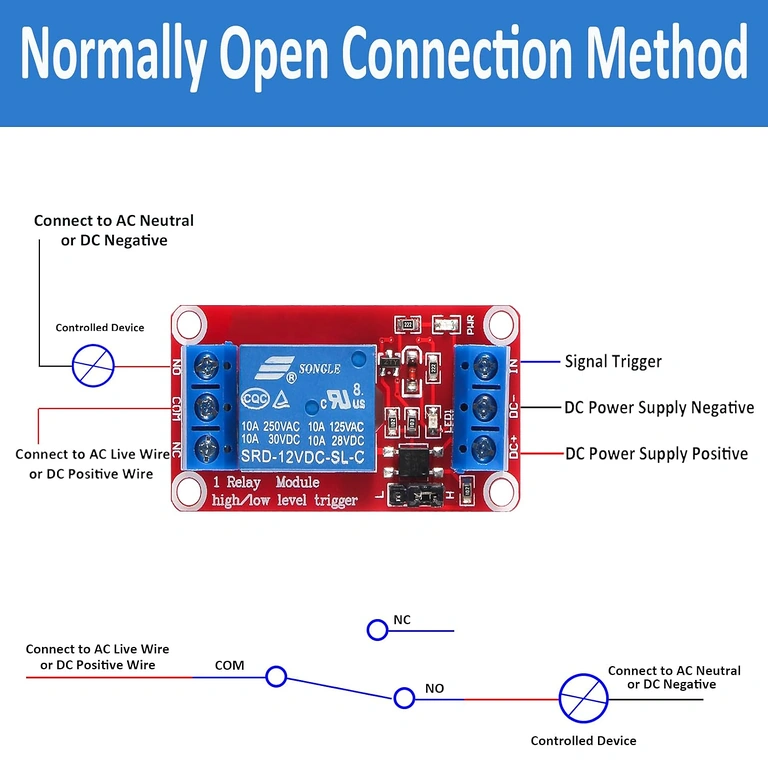

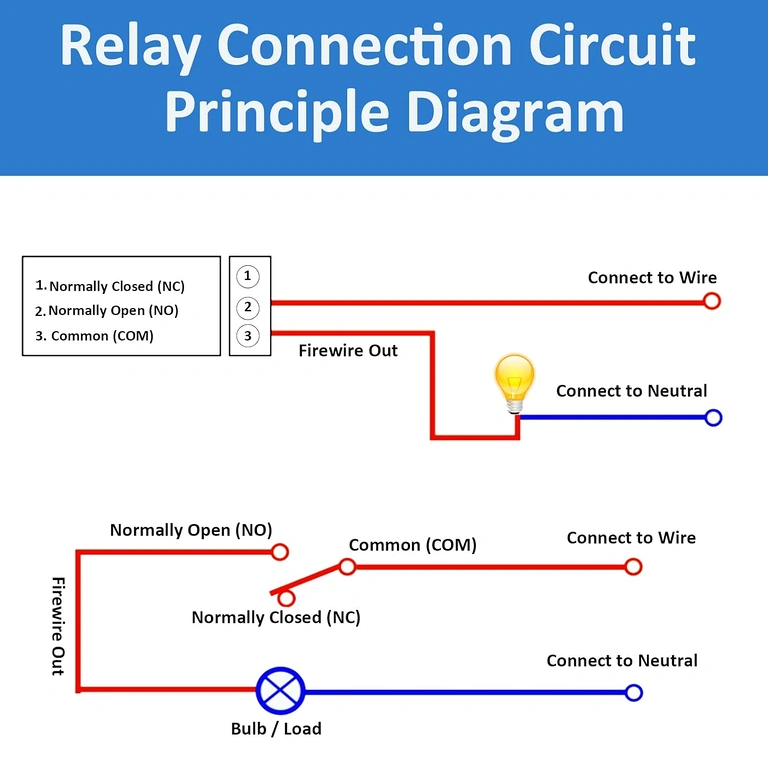

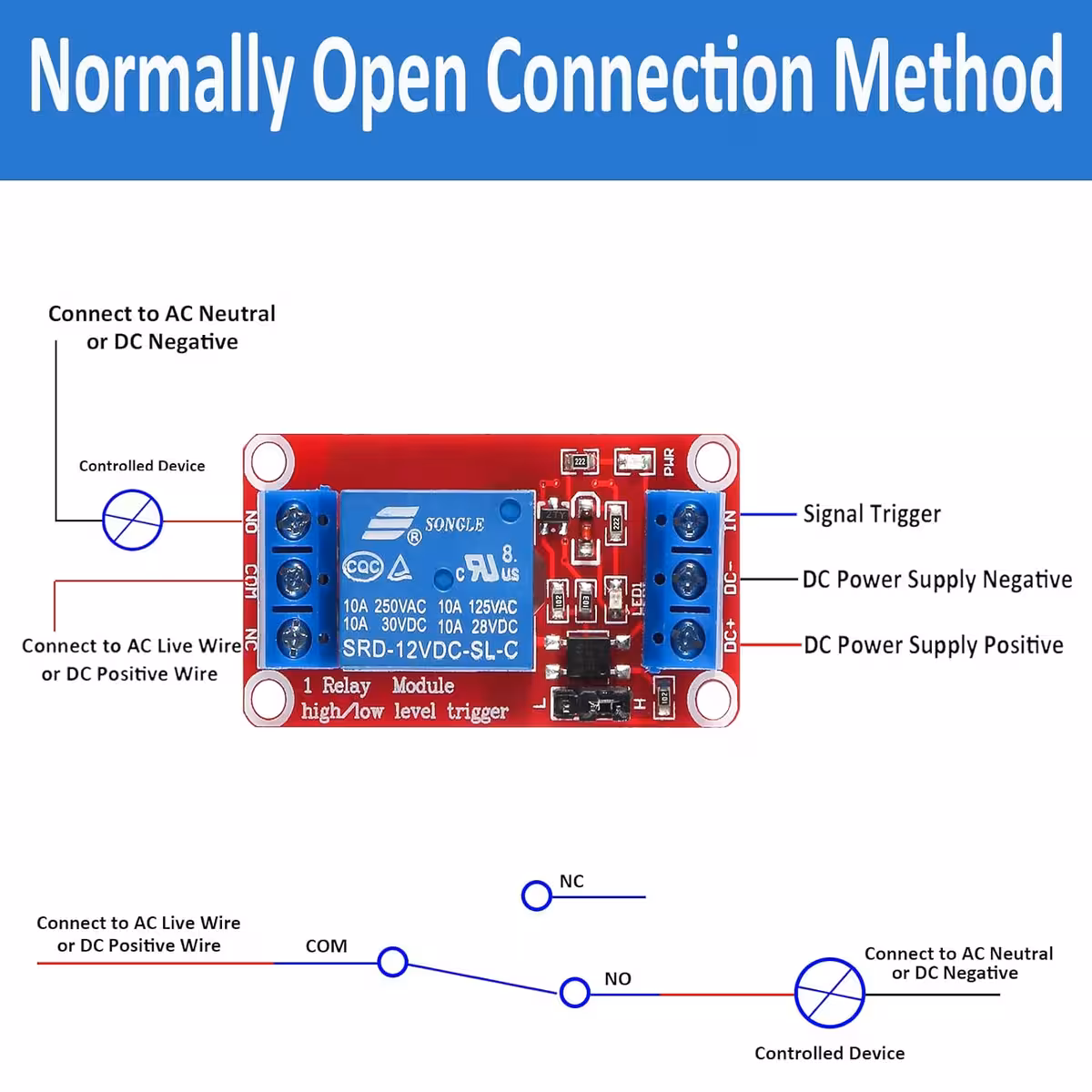

Conectează sarcina la terminalele NC/C (circuit normal închis) sau NO/C (circuit normal deschis), în funcție de logica aplicației.
Trimite comanda digitală din codul sursă (ex: digitalWrite(pin, HIGH) în Arduino) pentru a activa sau dezactiva releul.

Conținut Pachet

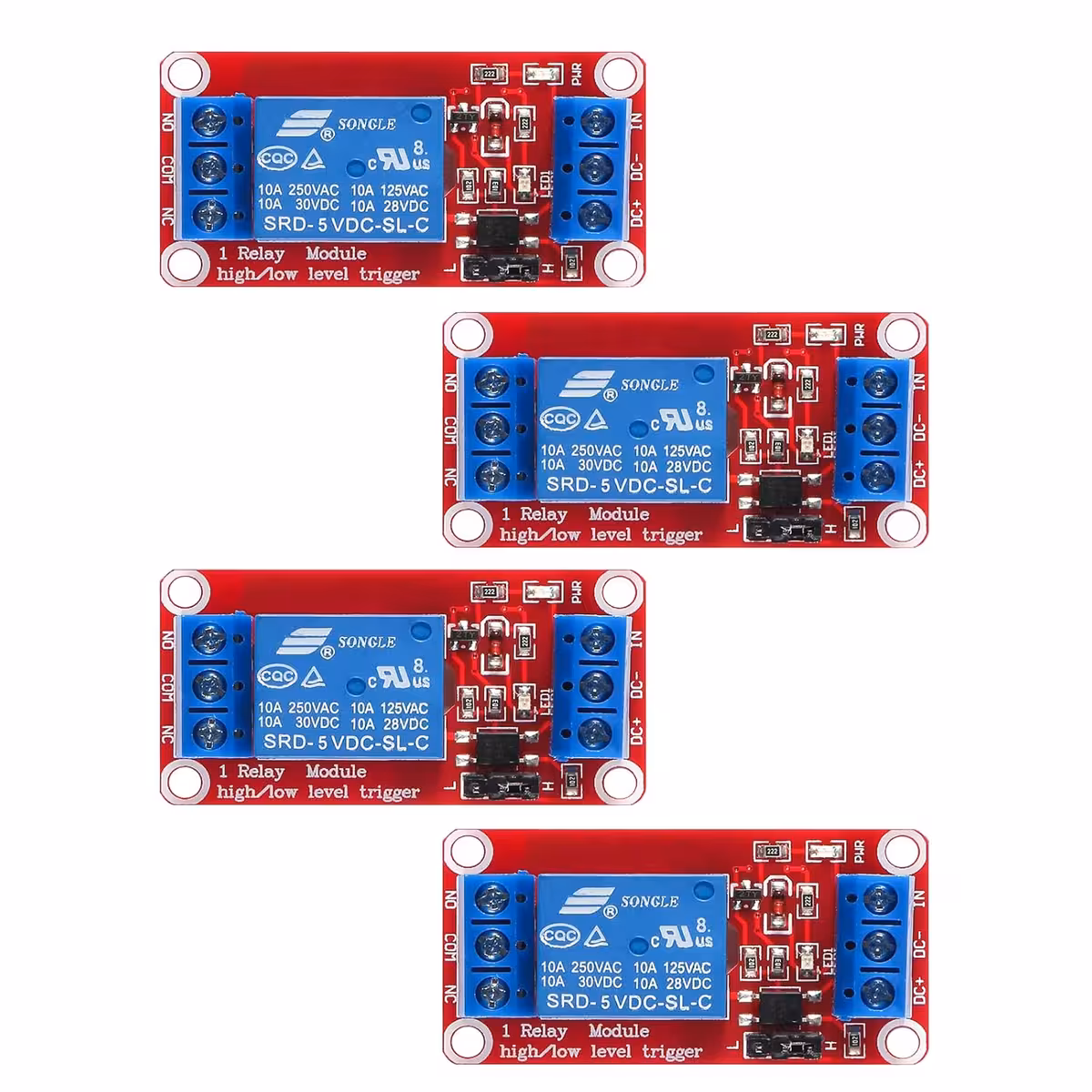

4 × Modul releu 1 canal (5V sau 12V — la alegere)
Terminale cu șurub preinstalate pe fiecare modul

Întrebări Frecvente

Pot folosi aceste module direct cu un pin GPIO de 3.3V (ex: Raspberry Pi)?

Varianta de 5V poate funcționa și cu semnale de trigger de 3.3V în multe cazuri, datorită optocuplorului. Totuși, pentru funcționare garantată, se recomandă un nivel logic de 5V pe linia Trigger sau utilizarea unui convertor de nivel logic. Alimentarea bobinei trebuie să rămână la 5V.

Care este diferența dintre trigger High-Level și Low-Level?

Cu High-Level Trigger, releul se activează când pinul Trigger primește semnal HIGH (tensiune ridicată). Cu Low-Level Trigger, releul se activează la semnal LOW (masă / GND). Alegerea se face prin mutarea jumperului pe modul, fără a fi necesare modificări în cablaj.

Pot controla aparate electrocasnice de 220V cu aceste relee?

Da. Contactele releului suportă AC 250V / 10A, ceea ce permite controlul becurilor, pompelor, ventilatoarelor sau altor sarcini rezistive de uz casnic. Asigurați-vă că respectați normele de securitate electrică și că nu depășiți curentul nominal de 10A.

Ce înseamnă că releul nu acționează dacă linia de control este ruptă?

Datorită designului fault-tolerant, în absența unui semnal valid pe linia Trigger (ex: cablu deconectat, pin în stare de înaltă impedanță), releul rămâne în poziția sa implicită (NC activ). Aceasta previne activări accidentale ale sarcinii în situații de defect al cablajului.

Pot comanda mai multe module simultan dintr-un singur microcontroler?

Da. Fiecare modul necesită un singur pin digital de ieșire pentru Trigger. Astfel, dintr-un Arduino Uno (14 pini digitali) sau Raspberry Pi (numeroși pini GPIO), puteți controla independent mai multe module din acest set, câte un pin per modul.
