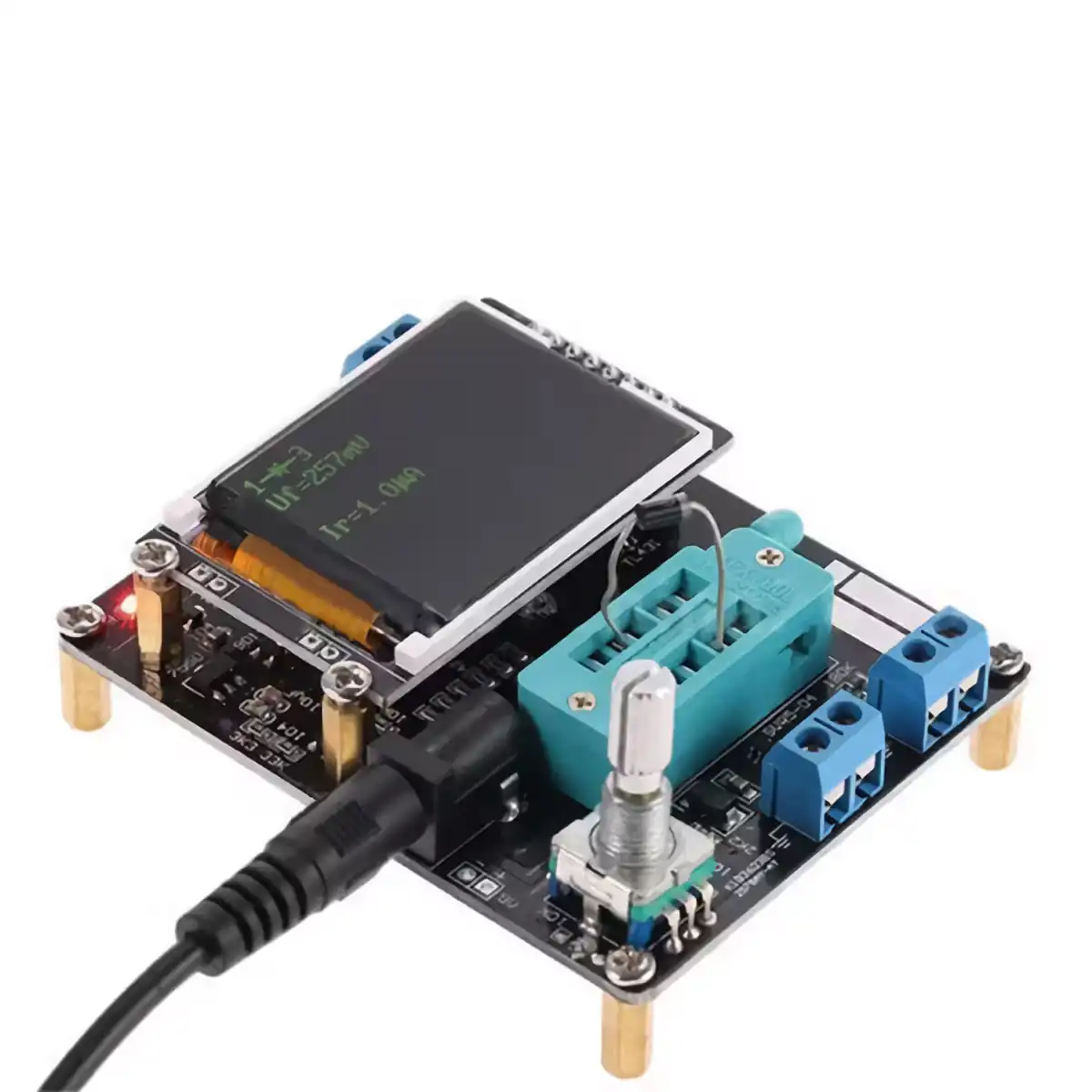

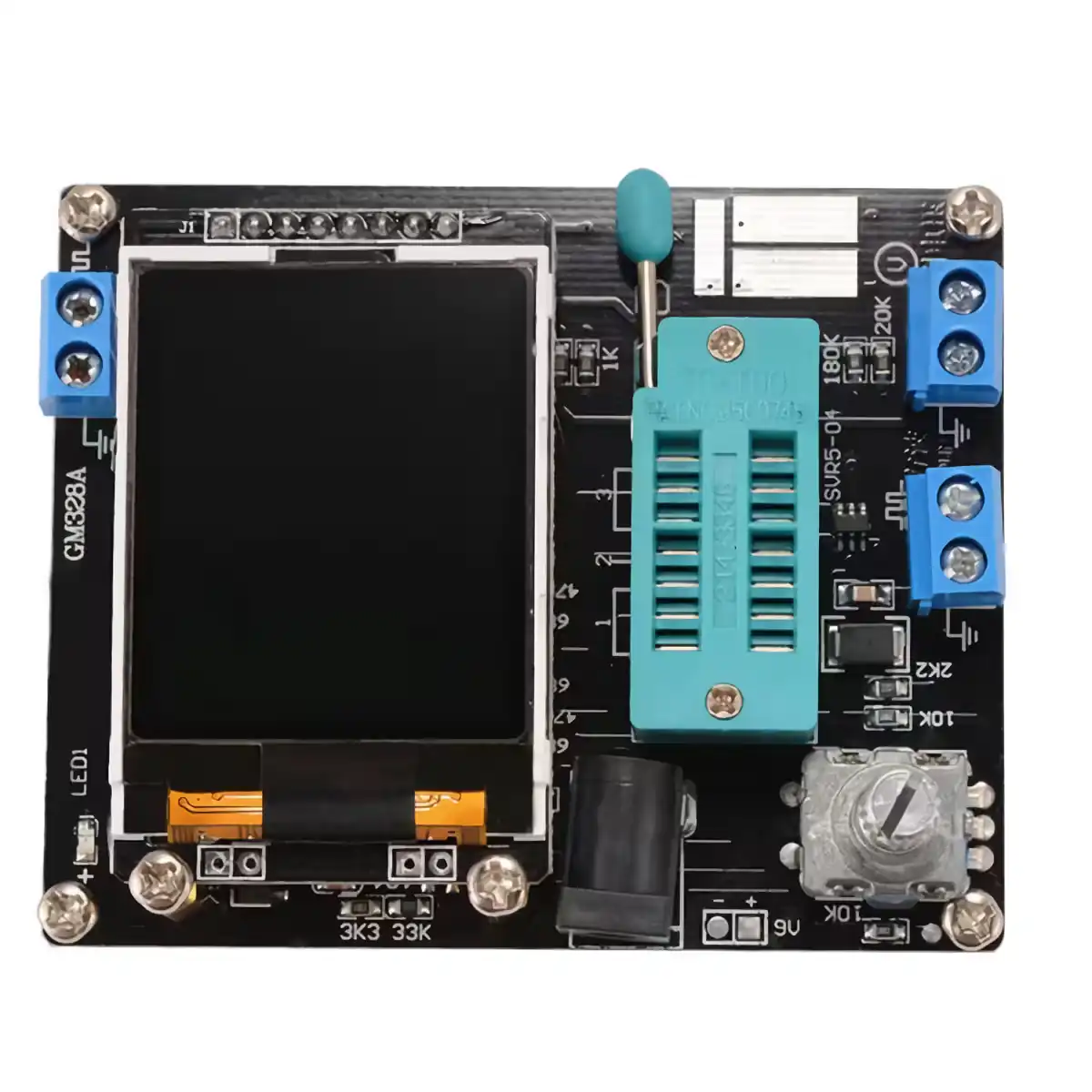

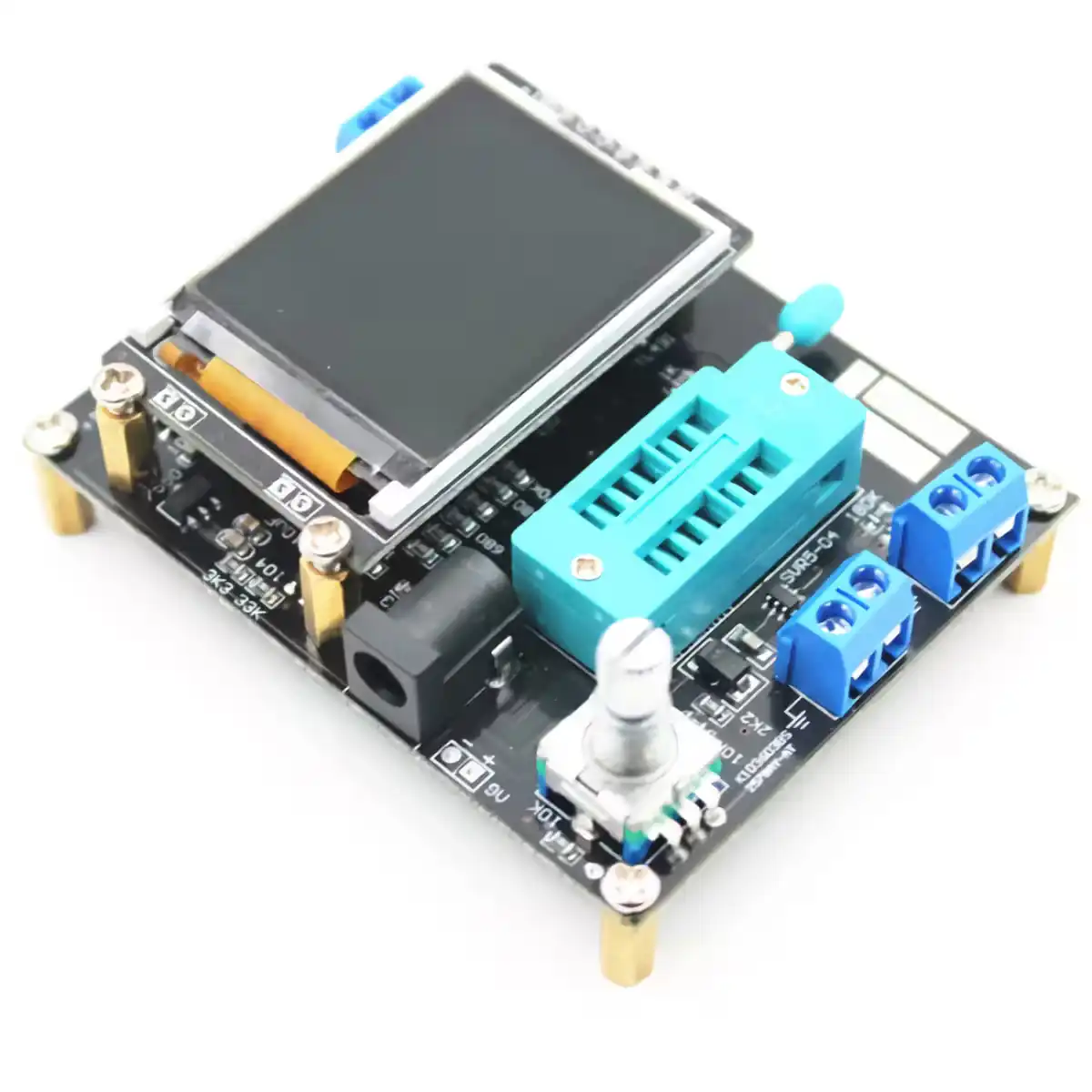

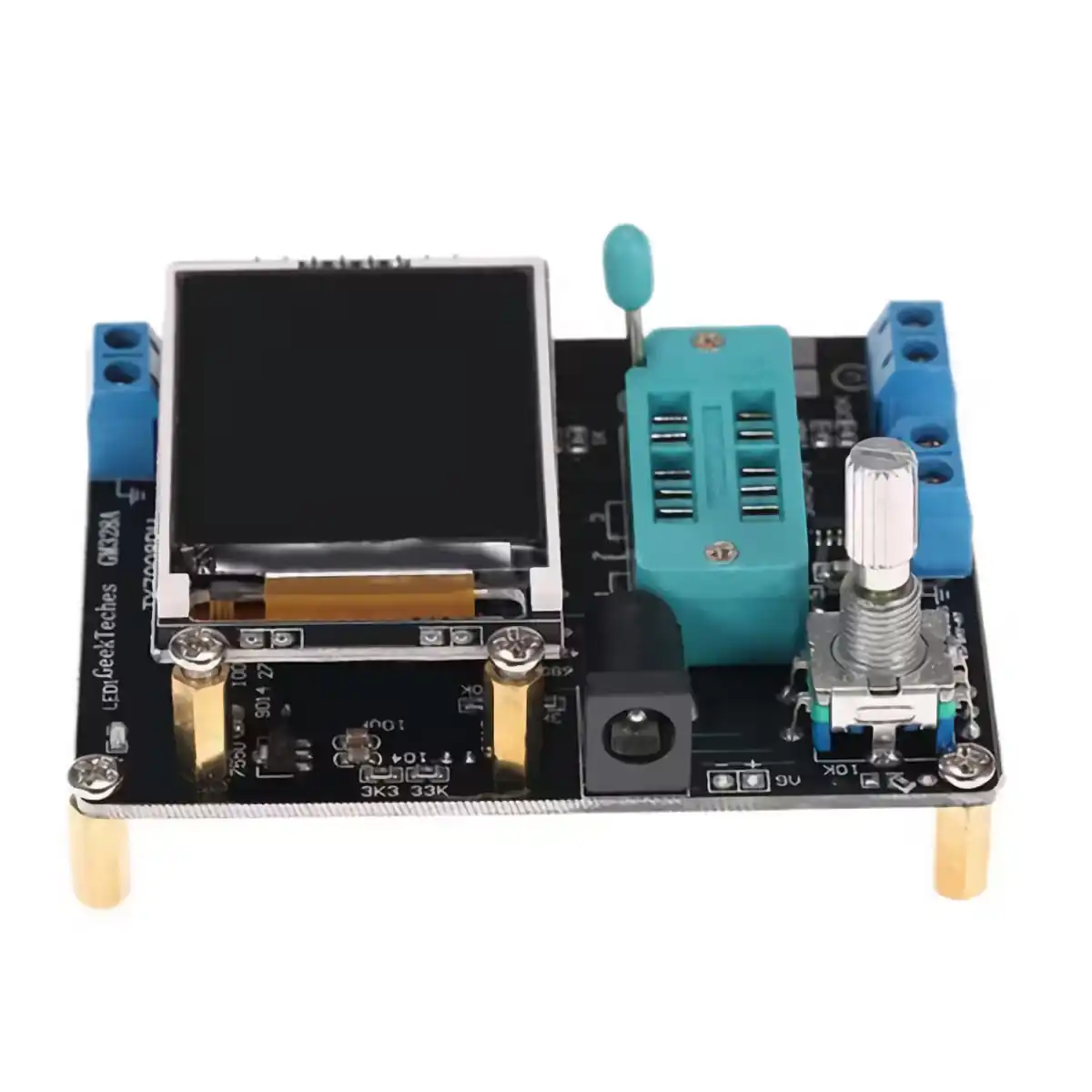

Tester componente electronice ESR Metru Capacimetru Condensatori Generator de Frecvență Digital
Tester cu tranzistor multifuncțional pentru detectarea automată a tranzistoarelor NPN și PNP, FET, diode, diode duale, tiristor, SCR, cu identificare automată a pinout-ului tranzistorului.

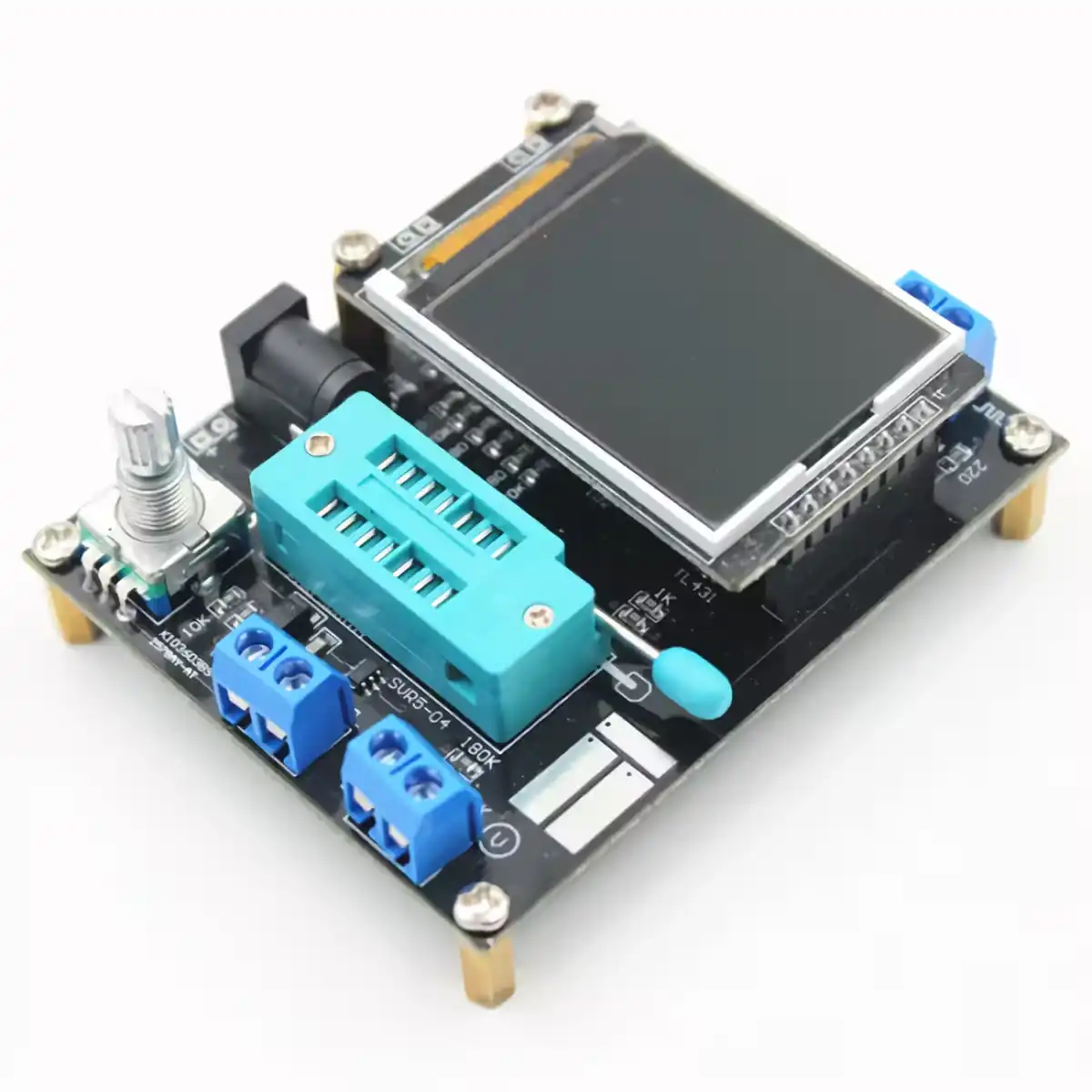

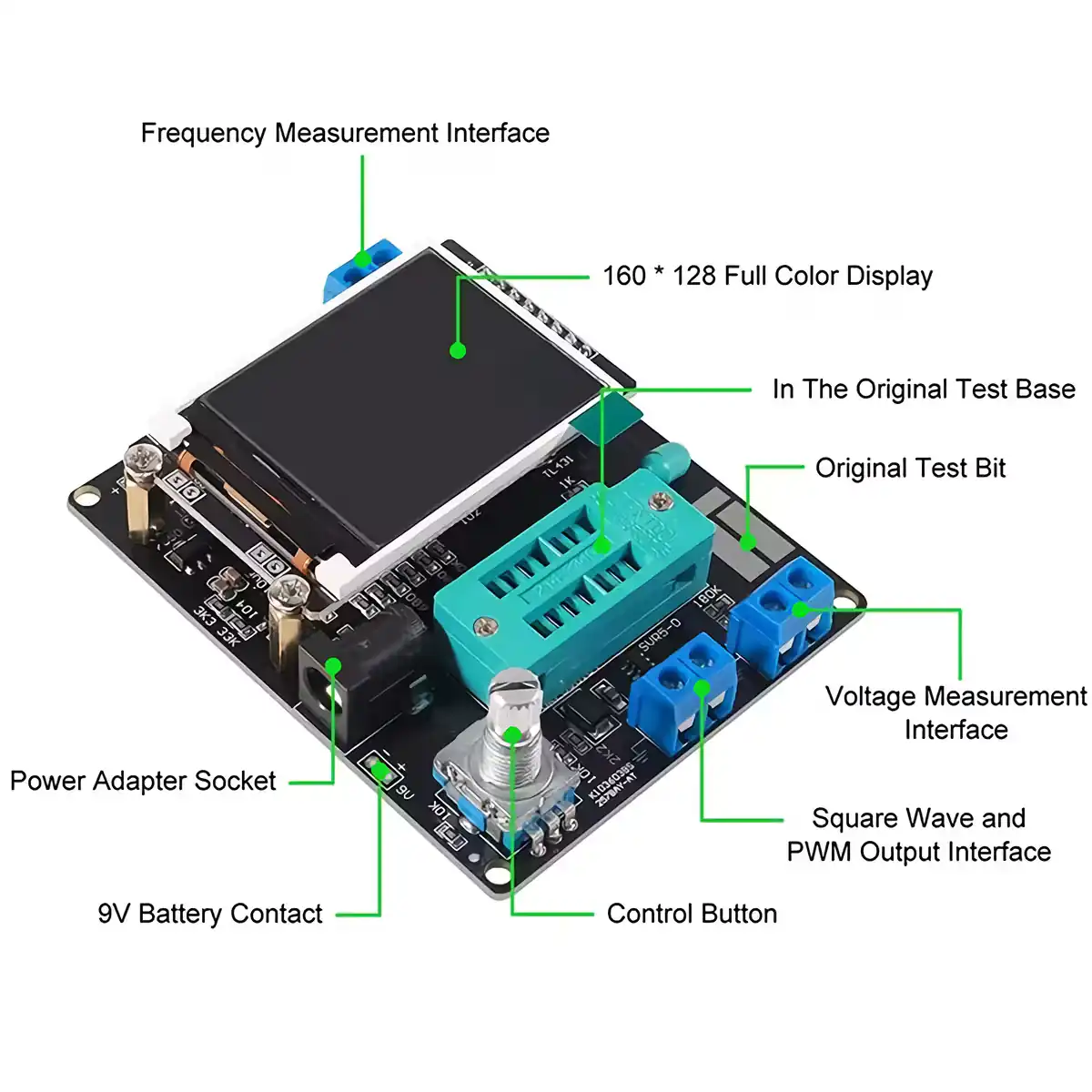

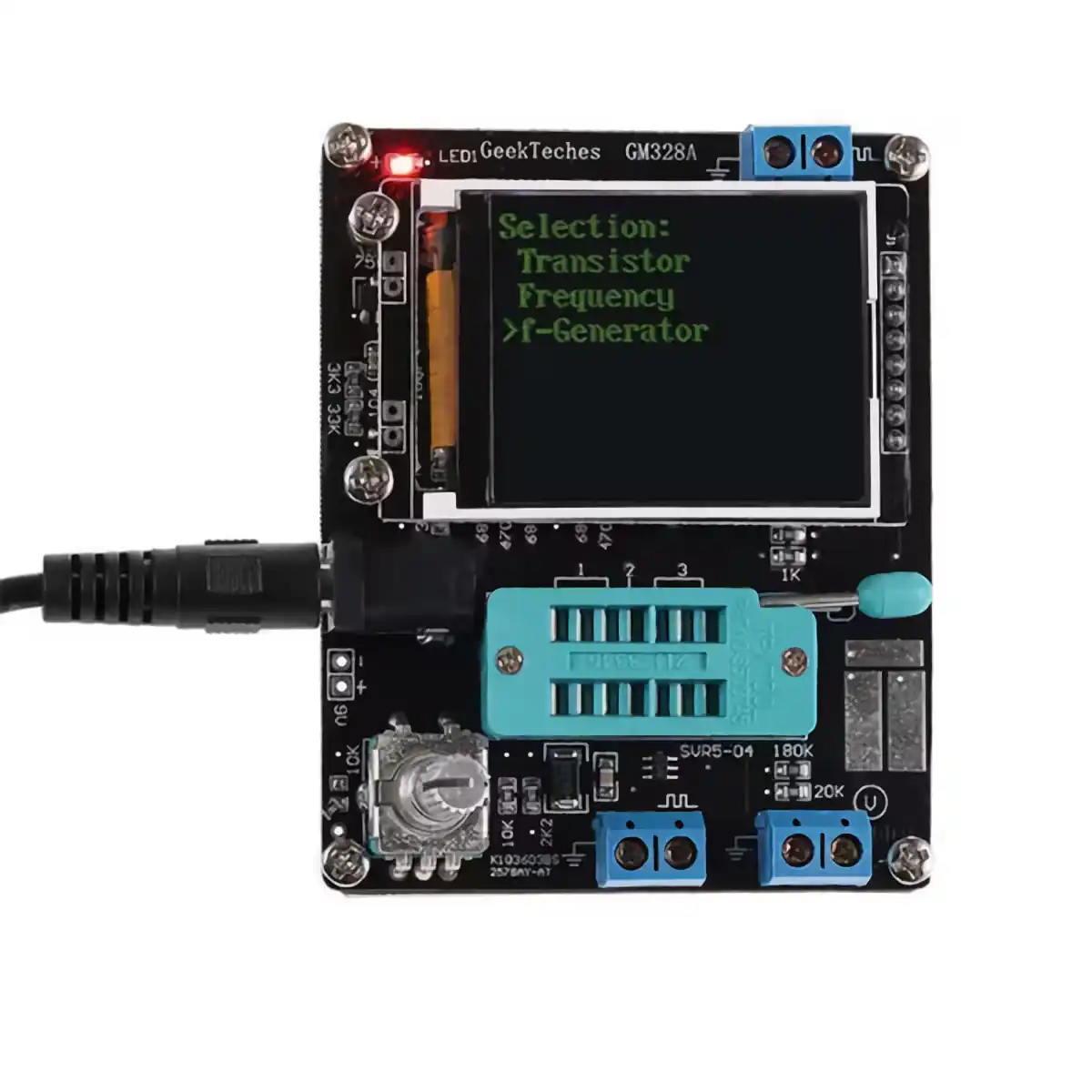

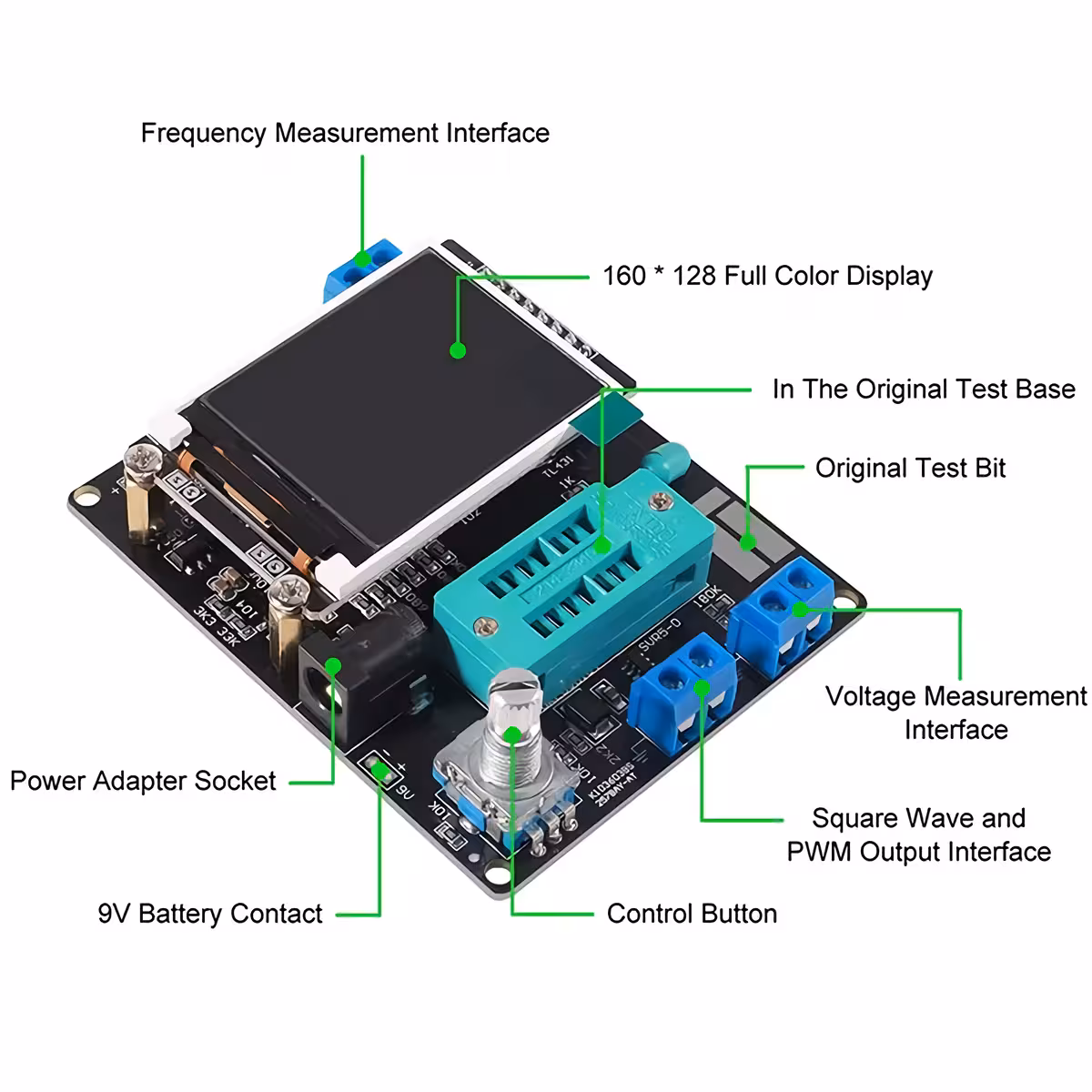

Include generator de frecvențe, voltmetru și codificator IR, toate integrate într-un singur cip ATMEGA328P DIP-28. Dispune de un ecran color 160×128 pixeli, cu afișaj grafic pentru simbolurile componentelor testate.

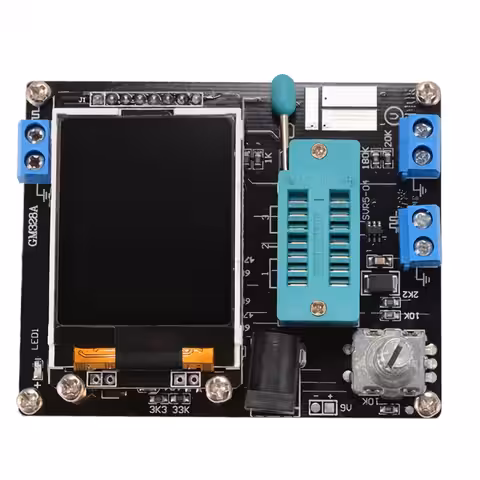

- Comutare prin comutator rotativ și măsurare cu un singur buton
- Oprire automată pentru economisirea energiei
- Alimentare cu baterie 9V sau adaptor extern
- Consum de curent de aproximativ 30mA în funcționare și 20nA în standby
Funcții principale de testare
- Detectarea automată a tranzistoarelor NPN, PNP, FET, diode, diode duble, tiristoare și identificarea pinilor
- Măsurarea factorului de amplificare al curentului emițător comun (HFE)
- Testarea tensiunii prag emițător-bază și curentului de scurgere colector-emitor
- Identificarea tranzistoarelor Darlington
- Detectarea diodelor de protecție incorporate în tranzistoare și FET-uri
- Testarea parametrilor sursei și scurgerii în FET
- Măsurarea simultană a până la 2 rezistențe, inclusiv rezistențe reglabile
- Rezoluție maximă a măsurării rezistenței: 0,01Ω, până la 50MΩ
- Gama capacității condensatorilor: 25pF – 100mF, cu rezoluție de 1pF
- Măsurarea ESR (rezistența în serie echivalentă) pentru condensatori mari (peste 90nF)
- Afișarea ratei de scădere a tensiunii condensatorilor peste 5000pF pentru determinarea factorului Q
- Măsurarea simultană a până la 2 diode, afișând polaritatea și tensiunea de conducere
- Detecția și afișarea simbolurilor grafice pentru LED-uri și diode Zener
- Măsurarea capacității inverse a jonctiunii PN în diode și tranzistoare
- Măsurarea inductanței rezistențelor sub 2100Ω, domeniu 0,01mH – 20H
Detalii tehnice
| Afisaj | LCD 1,8 inch 160 x 128 pixeli |
|---|---|
| Sursa de alimentare | DC 7-12V |
| Curent consumat | Aprox. 20nA (standby) |
| Masurare rezistență | Maxim 50MΩ, rezoluție 0,01Ω |
| Masurare capacitate | 25pF – 100mF, rezoluție 1pF |
| Masurare inductanță | 0,01mH – 20H |

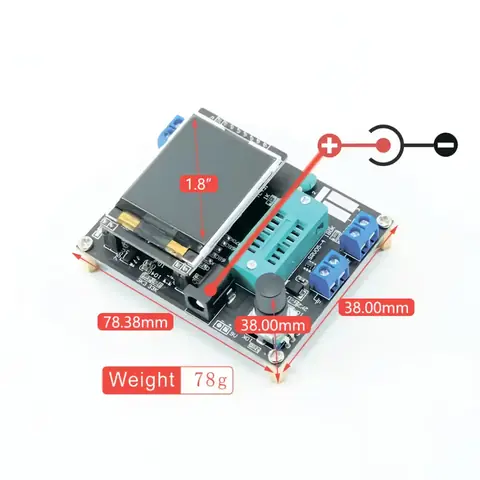

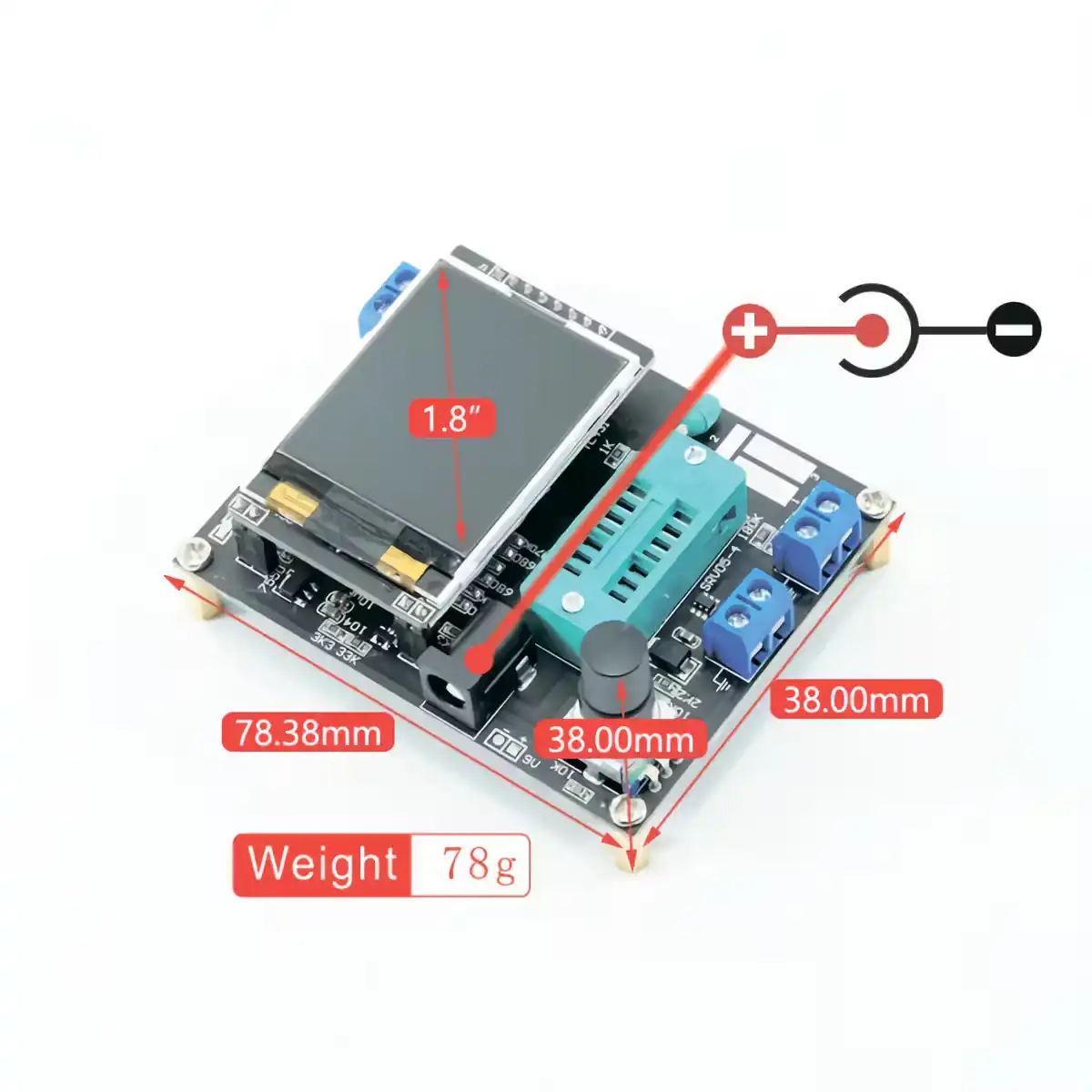

| Dimensiuni placa | 7.5 x 6 cm |
| Greutate produs | 78 g |
Notă: Înainte de a testa condensatorii, descărcați-i complet pentru a evita deteriorarea microcipului testerului.
