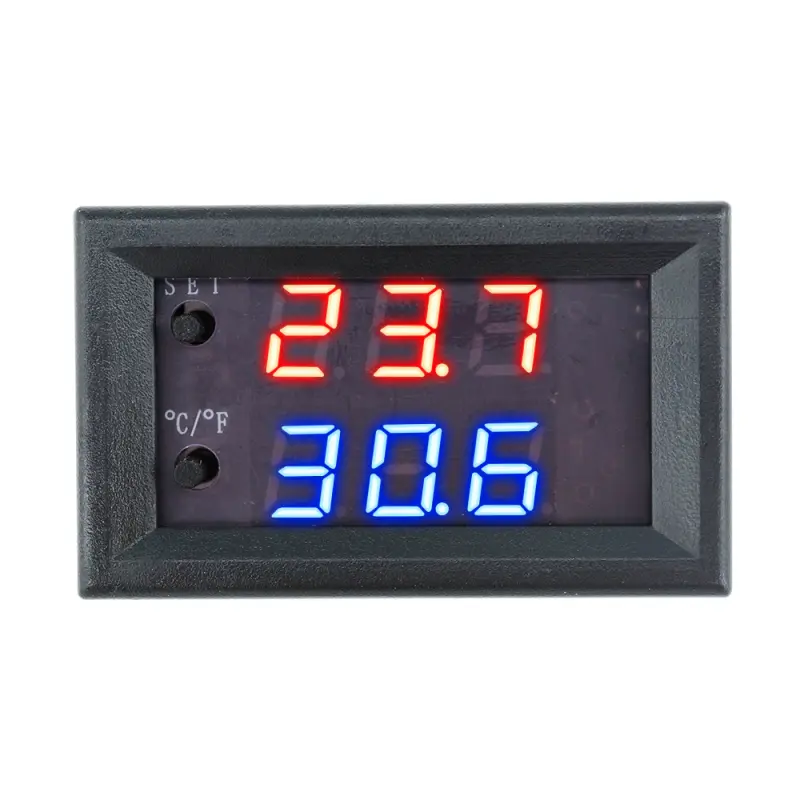

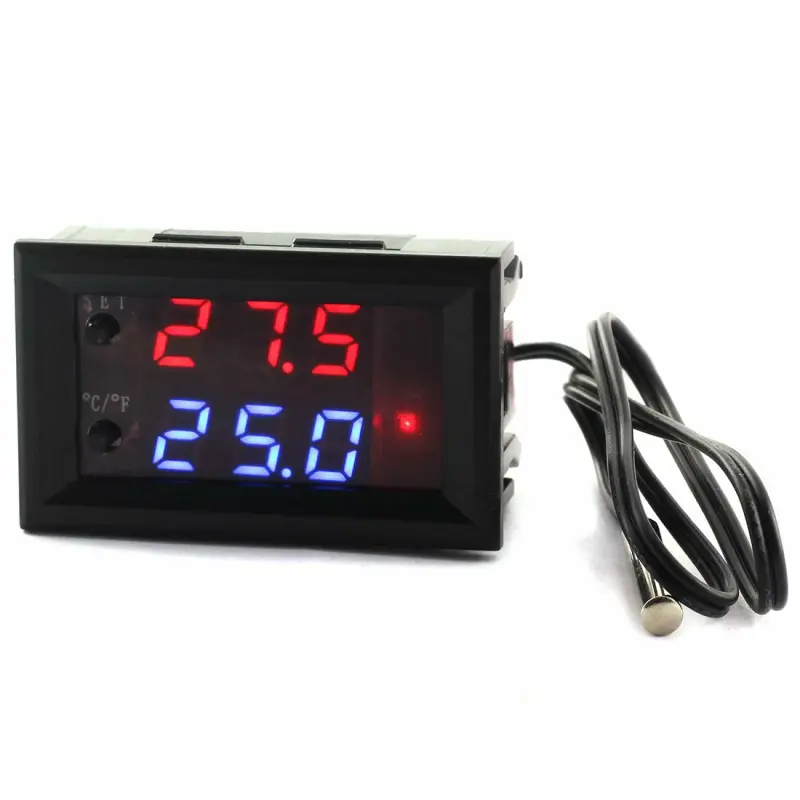

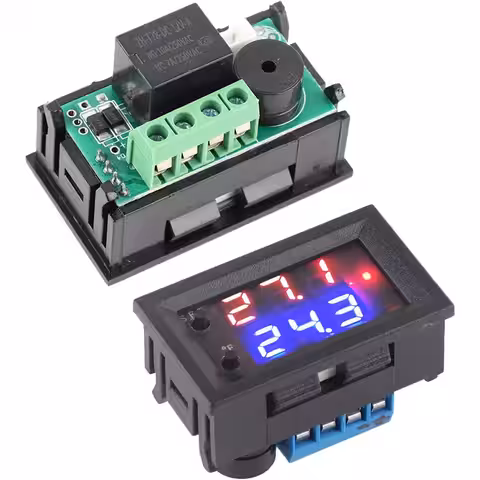

Termostat digital pentru controlul temperaturii atat in regim de incalzire ( comanda un element incalzitor ) cat si in regim de racire ( comanda un ventilator sau o pompa de caldura ).

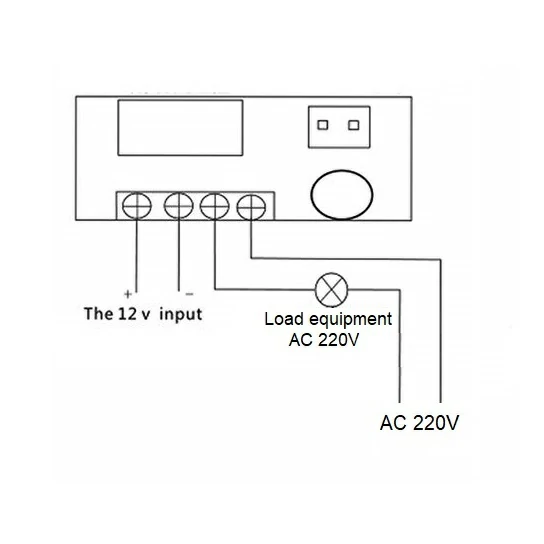

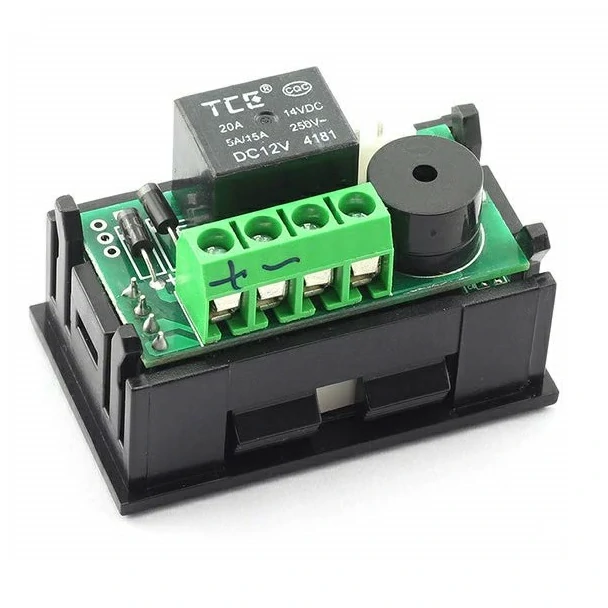

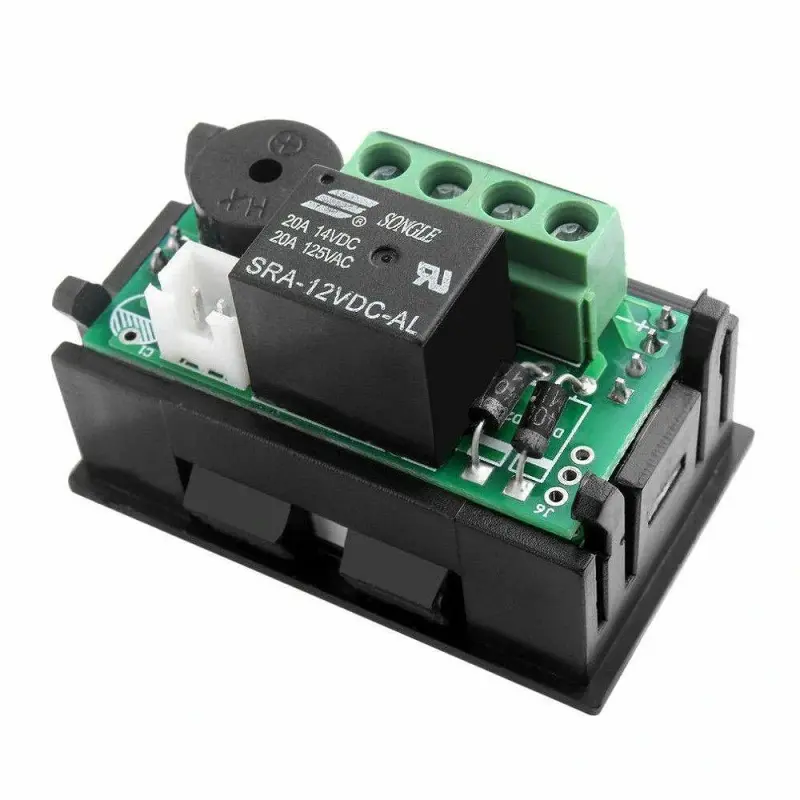

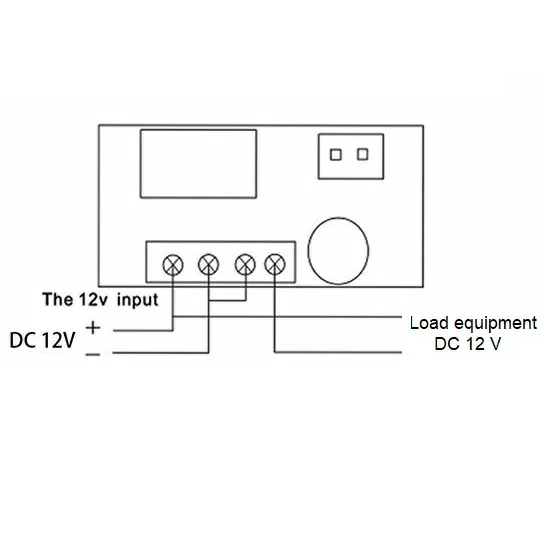

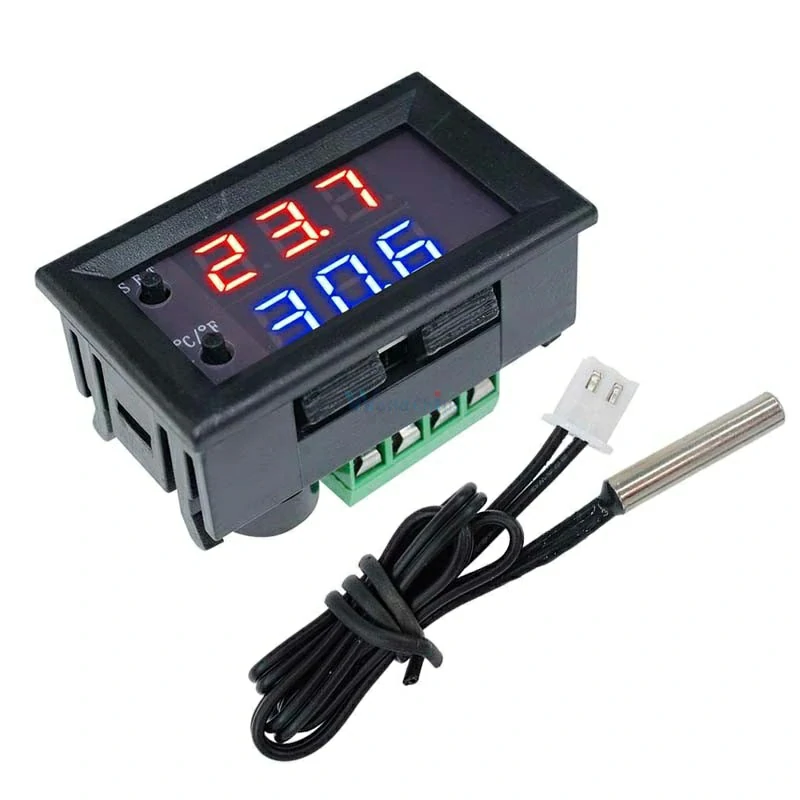

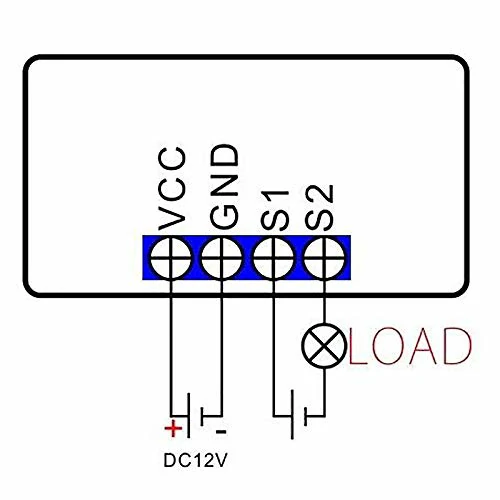

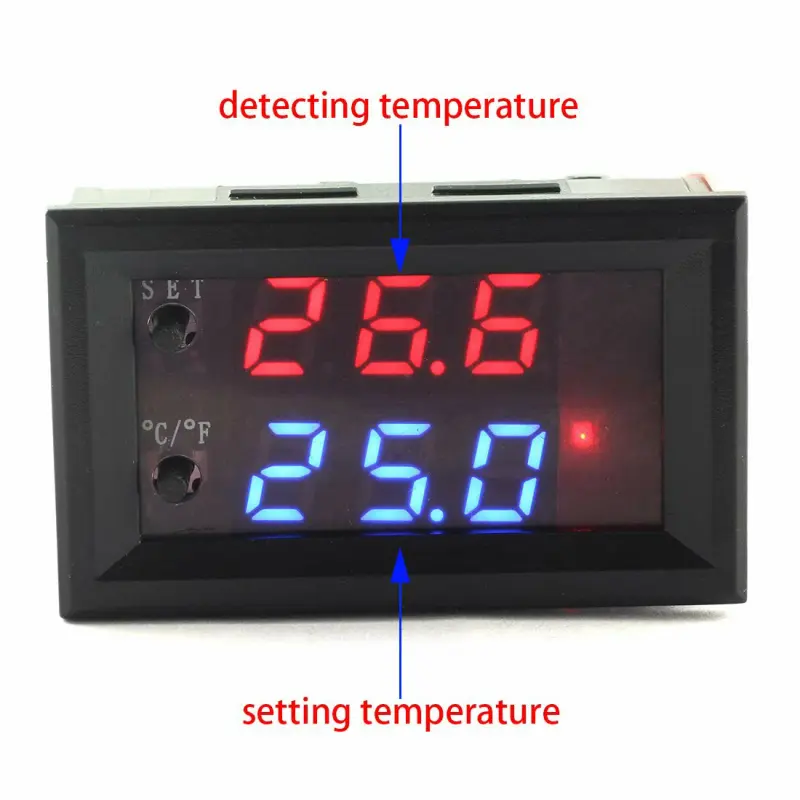

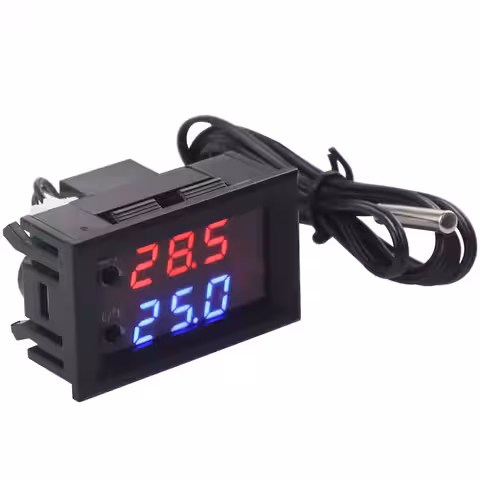

Se alimenteaza cu 12V si la iesire are un releu care poate comanda sarcini pina la 20A/14VDC si 5A/15A la 250VAC. Are un senzor de temperatura extern, rezistent la apa, cu un cablu de 40cm. Rezolutia de masurare este de 0,1 grade Celsius. Pragul de comutare se regleza cu butoanele SET , – si + , in domeniul -50 … 110 grade Celsius. Prin apasarea indelungata a butonului SET se intra intr-un meniu de unde se alege modul de functionare racire/incalzire, hysteresis, corectia de temperatura, pragul maxim si temporizarea de pornire.
Specificatii:
• Tensiune de alimentare: 12V
• Curent maxim comutat: 7A/12VDC si 7A/250VAC ( 1500W )
• Interval de masurare temperatura: -50°C – 110°C
• Rezolutie: 0.1C ( -9.9-99.9C )
• Acuratete masurare: ±0.1°C
• Interval de refresh date: 0.5s
• Protectie maxima la temperatura: 0-110°C

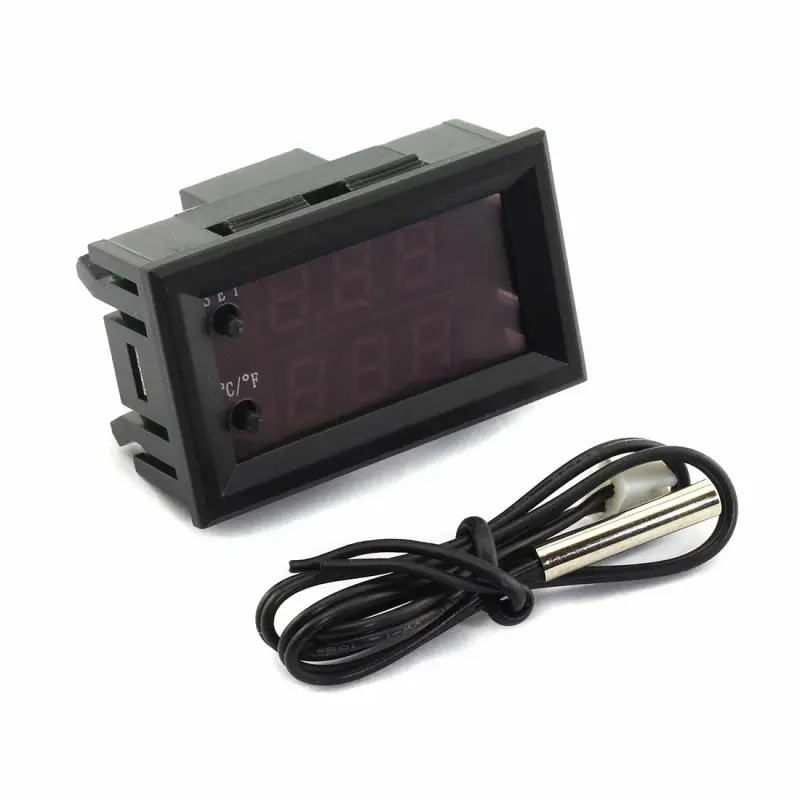

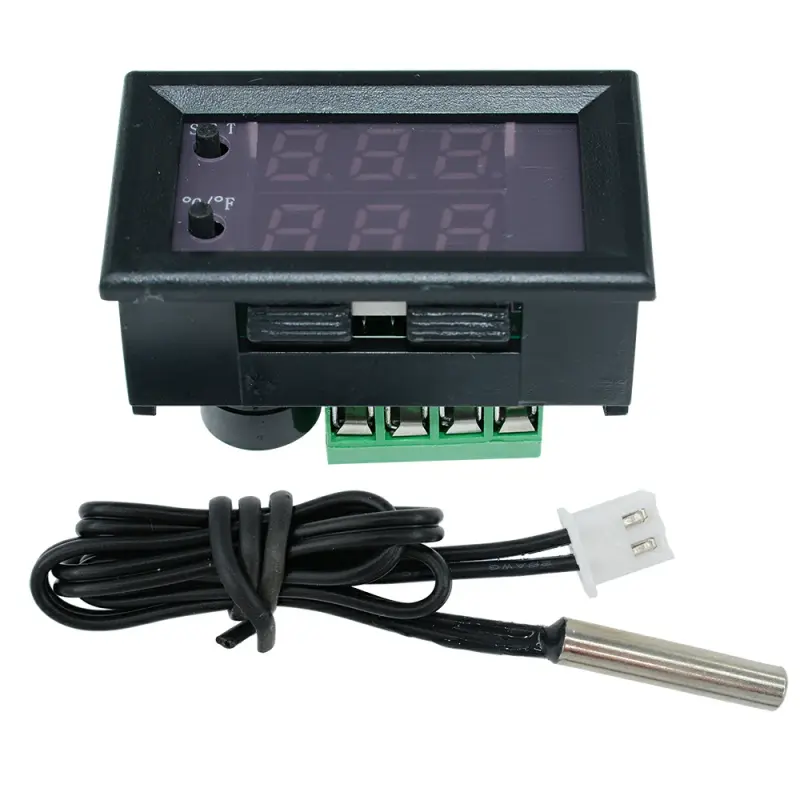

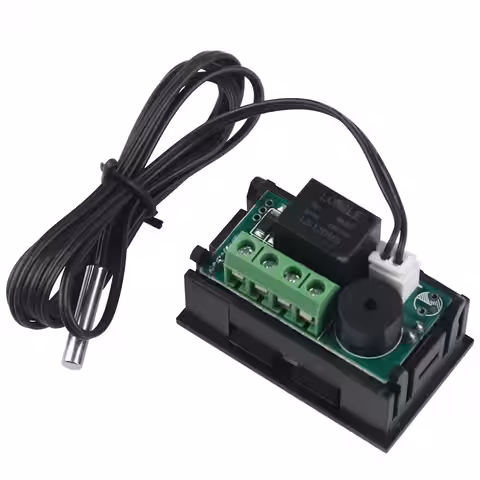

• Sonda de masurare submersibila ( rezistenta la apa ) NTC ( 10K 0.5% )

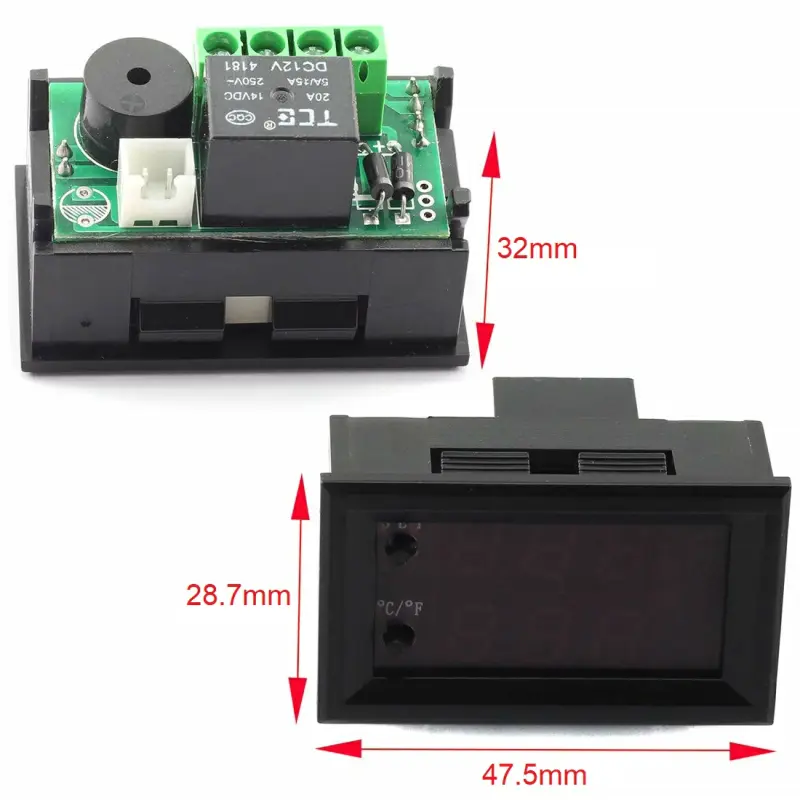

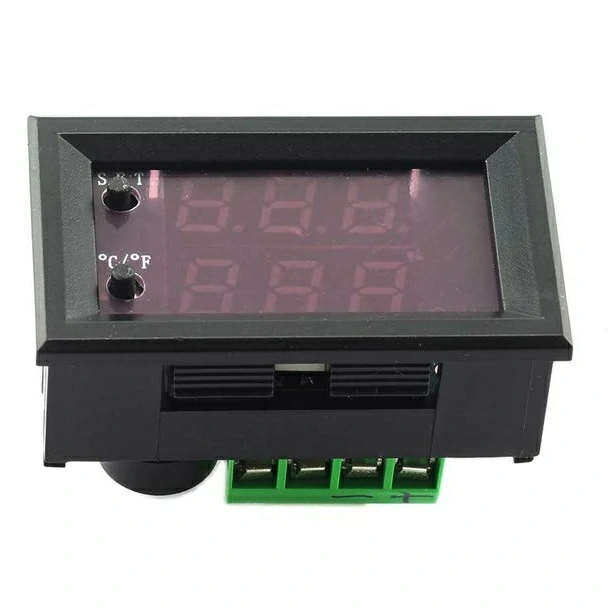

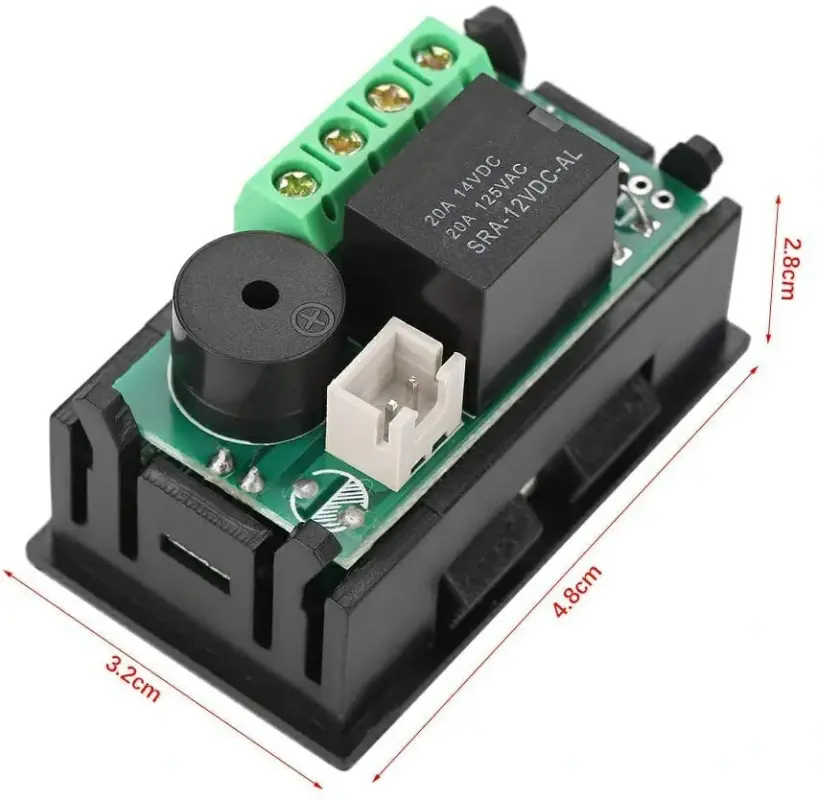

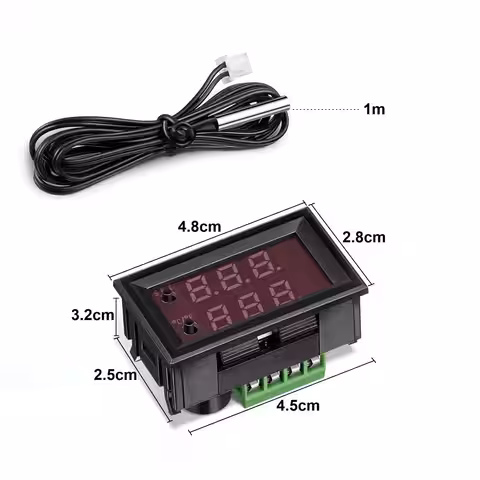

• Dimensiuni: 48x28x32mm ( dimensiuni decupare 46×26.5 )
Aplicatii:
• incalzire racire apa ( acvariu, piscina )
• incalzire racire aer ( camera, sera…. )
• aplicatii de siguranta pentru supraincalzirea sistemelor de alimentare, a compresoarelor și a pompelor.
Pasi de programare:
1. se apasa butonul SET 5 sec
2. se alege functia dorita P1 – P8 cu ajutorul butoanelor SET ( sus ), °C/F ( jos )
3. Se apasa SET 2 sec si °C/F pana incepe sa palpaie afisajul albastru – se alege functia / valoarea dorita.
4. Se apasa SET 2 sec si °C/F pentru confirmare
P0 – setare racire / incalzire: ( C / H ) – setare din fabrica C
P1 – setare histerezis (cat de multa schimbare a valorii temperaturii este necesara pentru a schimba starea releului): 0.1 – 30 – setare din fabrica 2
P2 – setare limita superioara temperatura: 110 grade C – setare din fabrica 110
P3 – setare lmita inferioara temperatura: -50 grade C – setare din fabrica -50
P4 – calibrare senzor – se poate calibra pe baza unui termometru mai performant (daca e cazul): -7 grade Celsius ~ 7 grade Celsius – setare din fabrica 0
P5 – setare intarziere intre atingerea pragului de temperatura si declansarea releului: 0 – 600 de secunde – setare din fabrica 0
P6 – setare alarma temperatura ridicata – releul se va opri si va reporni cand temperatura scade sub aceasta valoare: 0-110 grade Celsius – setare din fabrica OFF Pentru a reveni la setarile din fabrica trebuiesc apasate concomitent cele 2 butoane.
ATENTIE !

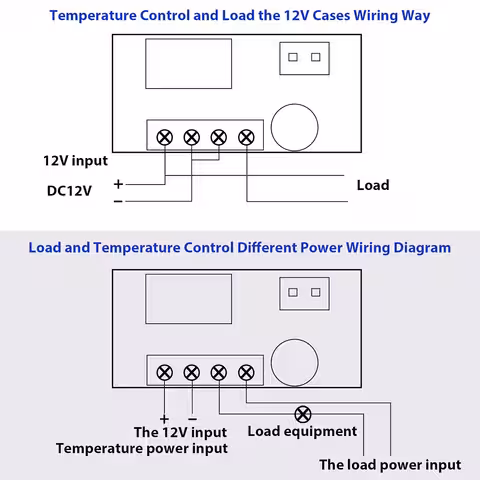

- separati sondele de cablurile sub tensiune, de iesiri si conexiunile in curenti
- nu depasiti curentul maxim admis de releu, in cazul sarcinilor superioare utilizati un releu extern (contactor electric)
- senzorul se monteaza cu bulbul in sus pentru a preveni deteriorarea prin infiltrare de lichid, departe de curentii de aer sau ventilatoare (pentru o masurare corecta a temperaturii).
