XL6009 DC-DC Boost Converter Step-Up – 5 module cu 4A și eficiență de 94% pentru proiecte fără compromisuri

Ai o sursă de 5V și ai nevoie de 12V? Sau vrei să alimentezi o bandă LED dintr-o baterie de 3,7V? Exact pentru asta există convertorul XL6009 boost step-up. Setul de 5 bucăți îți asigură stoc pentru mai multe proiecte — fără să comanzi de fiecare dată câte un singur modul.

Notă: Tensiunea de ieșire trebuie să fie întotdeauna mai mare decât tensiunea de intrare. Acesta este un convertor de tip step-up (boost), nu step-down (buck).

De ce să alegi acest set? (Avantaje cheie):

Set de 5 bucăți la preț avantajos — aprovizionare ideală pentru proiecte multiple sau stoc de rezervă, fără comenzi repetate
Curent de ieșire 4A — cu 33% mai mult decât clasicul LM2577 (3A), suficient pentru motoare DC, benzi LED sau încărcare baterii
Eficiență de până la 94% — pierderi minime de energie, modulul rămâne rece chiar și la sarcini medii
Frecvență de comutare 400KHz — de aproape 8 ori mai ridicată față de LM2577 (~52KHz), riplu redus la ~50mV și componente pasive mai compacte
Reglare precisă ±0,5% — tensiunea de ieșire rămâne stabilă chiar și când curentul consumat variază brusc
Consum în gol doar 18mA — funcționează eficient și în aplicații alimentate din baterie, fără să o descarce inutil
Gamă termică -40°C ~ +85°C — rezistă în medii industriale, outdoor sau în carcase închise fără ventilație activă

Detalii și Performanță

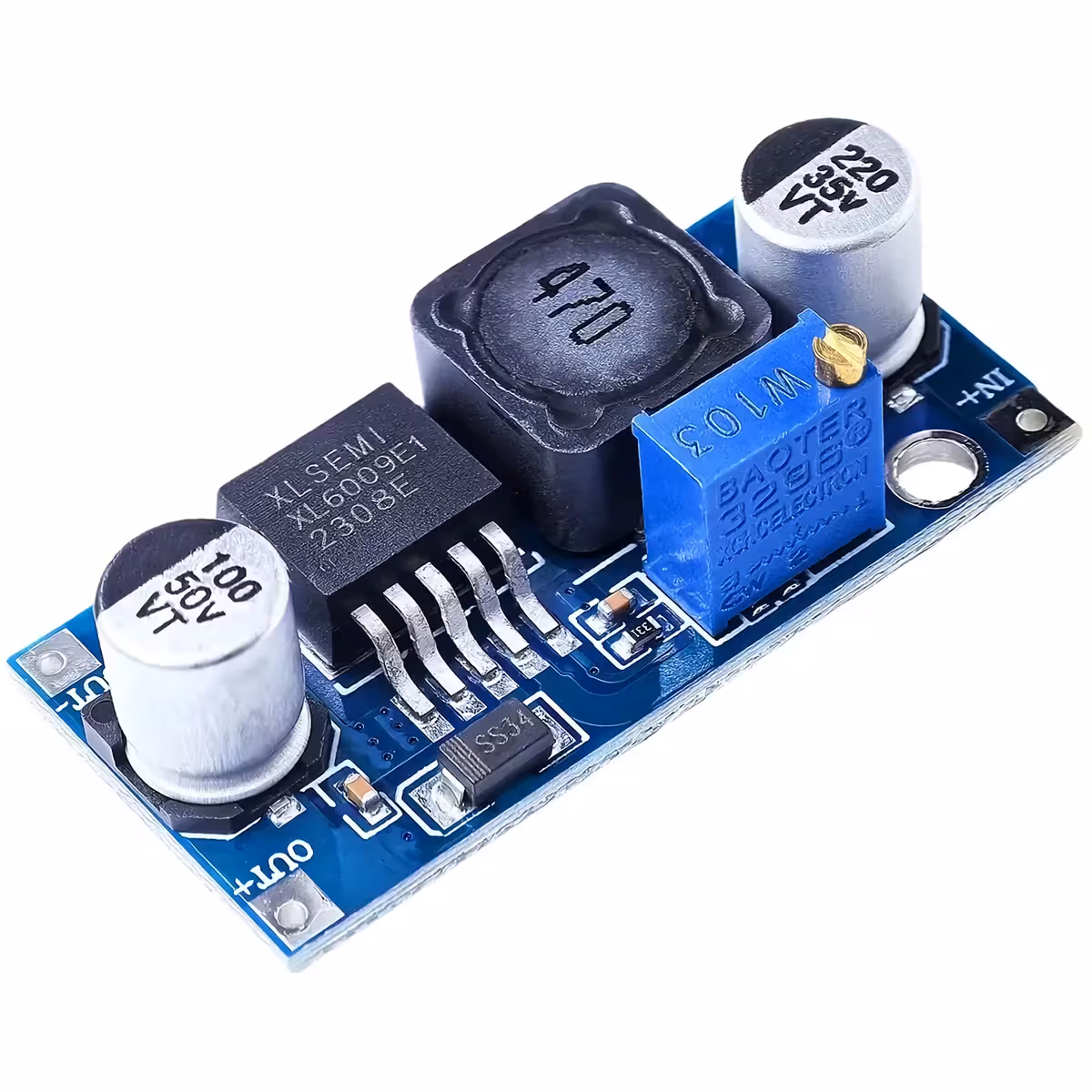

Inima modulului este circuitul integrat XL6009, care operează la 400KHz — o frecvență suficient de ridicată pentru a menține riplul de ieșire la aproximativ 50mV în condiții normale. Asta înseamnă o tensiune mai curată față de generațiile anterioare, fără filtrare externă suplimentară. Reglajul se face printr-un potențiometru multiturn integrat direct pe modul — dai câteva rotații și ajungi exact la tensiunea dorită, verificată cu un multimetru. Un condensator de 0,1µF pe ieșire atenuează zgomotul de înaltă frecvență înainte să ajungă la sarcină.

Parametru	Valoare / Detaliu
Cantitate în set	5 bucăți
Tensiune de intrare	3V – 32V (recomandat 5V – 32V)
Tensiune de ieșire	5V – 35V (reglabilă)
Curent maxim de ieșire	4A
Eficiență de conversie	până la 94%
Frecvență de comutare	400KHz
Reglare tensiune	±0,5%
Reglare sarcină	±0,5%
Riplu de ieșire	≈50mV (dependent de sarcină)
Consum în gol	18mA (5V intrare, 8V ieșire)
Filtrare zgomot	Condensator 0,1µF integrat
Temperatură de funcționare	-40°C ~ +85°C
Tip convertor	DC-DC Step-Up (Boost)

Instrucțiuni de Programare și Utilizare

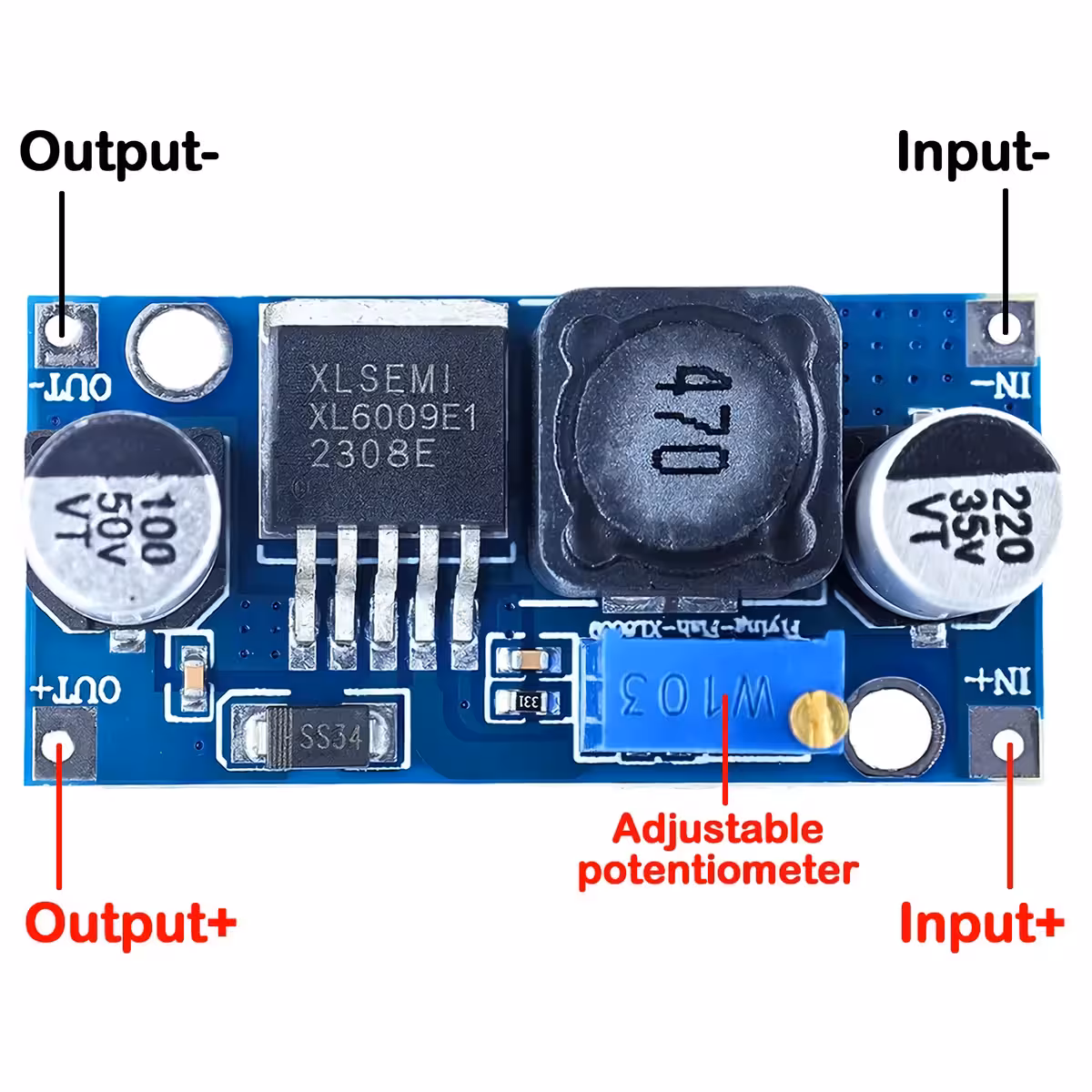

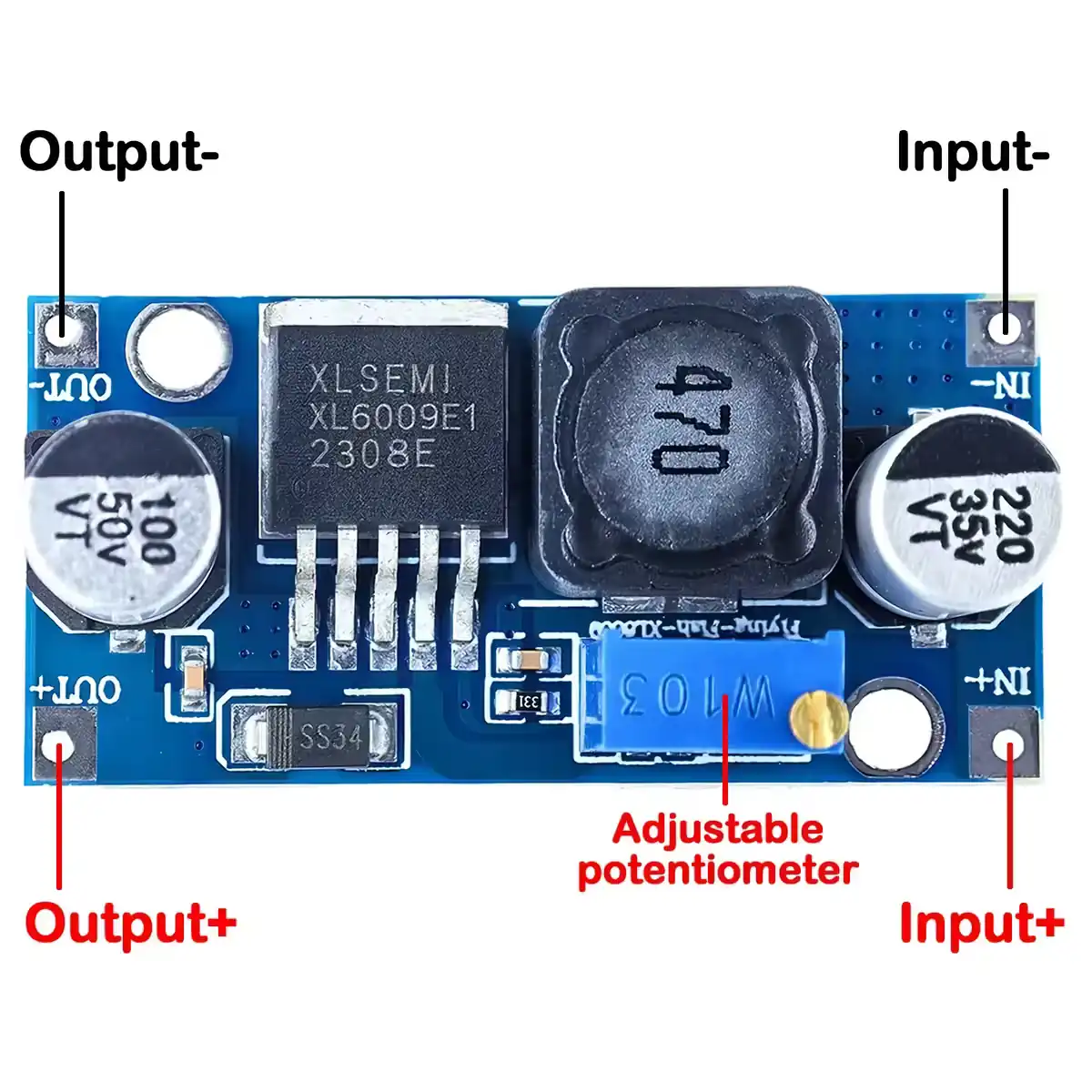

Conectează sursa de alimentare DC la bornele de intrare (IN+ și IN-) ale modulului.
Înainte de a conecta sarcina, rotește potențiometrul multiturn complet în sens antiorar pentru a porni de la tensiunea minimă.
Conectează un multimetru la bornele de ieșire (OUT+ și OUT-) pentru a monitoriza tensiunea în timp real.
Rotește lent potențiometrul în sens orar până când tensiunea de ieșire dorită apare pe multimetru.
Conectează sarcina și verifică stabilitatea tensiunii. Ajustează ușor dacă este necesar.
Asigură-te că tensiunea de ieșire depășește cu cel puțin 1V tensiunea de intrare pentru funcționare corectă.
La curenți apropiați de 4A, aplică un mic radiator pe circuitul integrat sau asigură un flux de aer adecvat.

Conținut Pachet

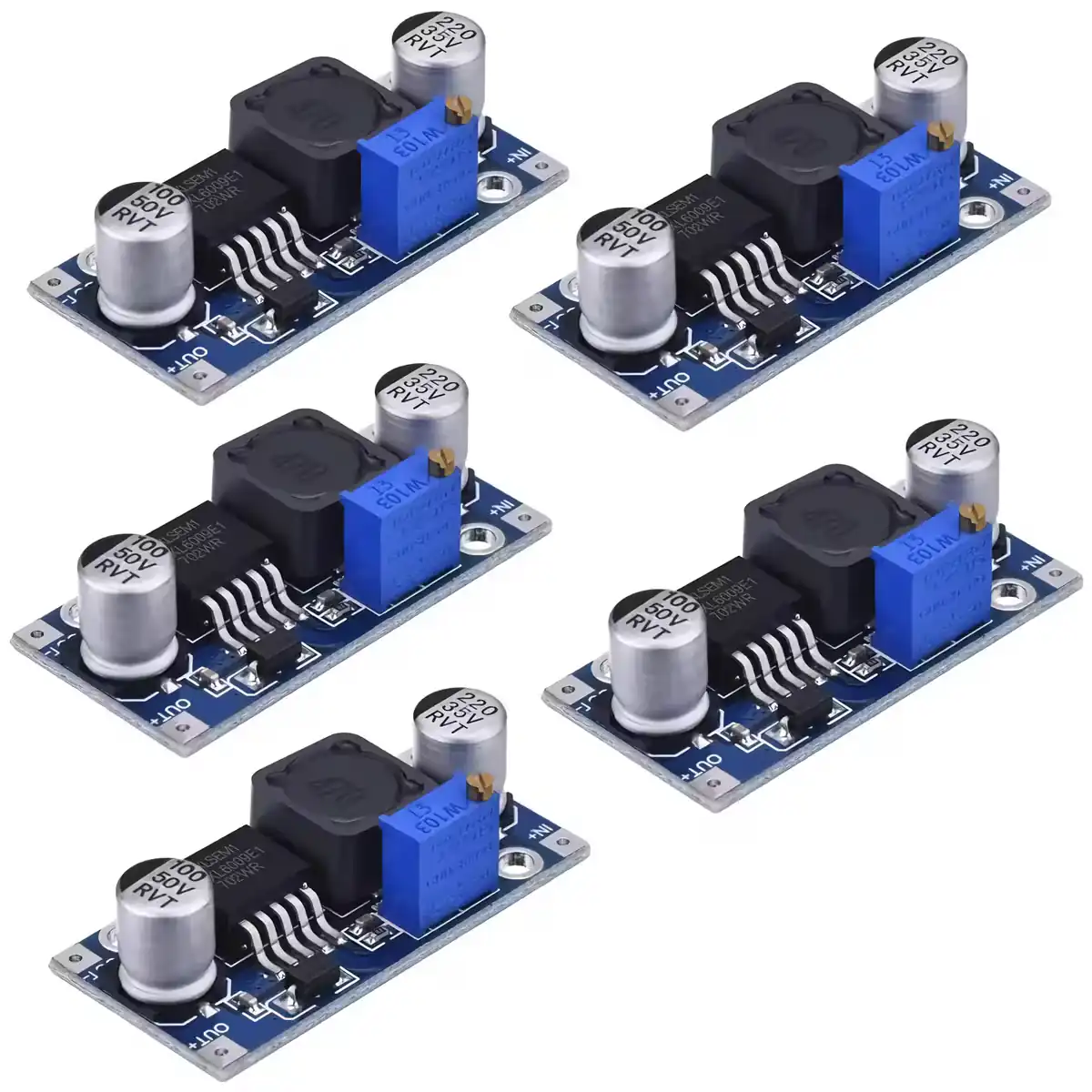

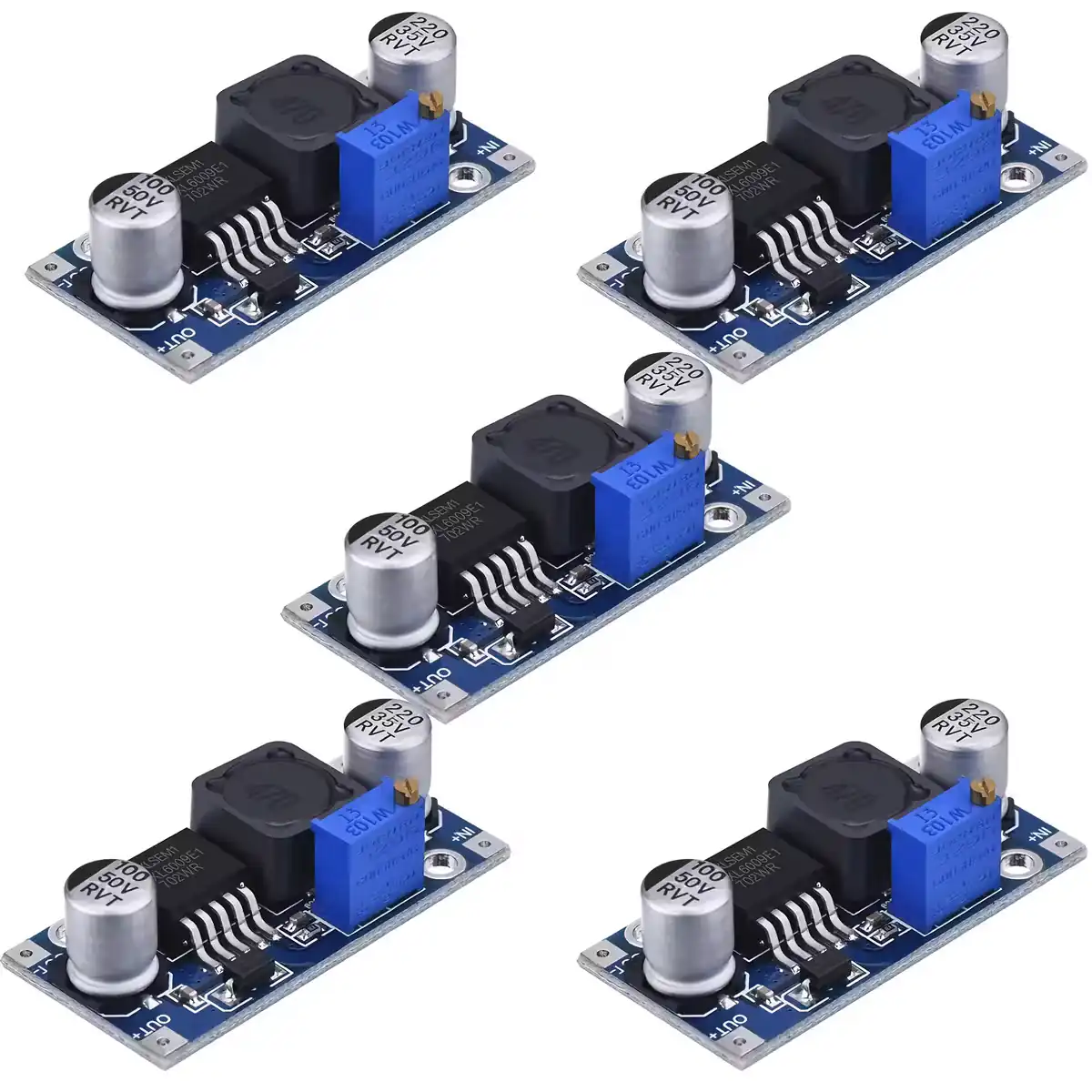

5 x Modul XL6009 DC-DC Boost Converter Step-Up cu potențiometru multiturn reglabil

Întrebări Frecvente

Poate fi folosit modulul XL6009 pentru a reduce tensiunea (step-down)?

Nu. Modulul XL6009 este exclusiv un convertor boost (step-up) — tensiunea de ieșire trebuie să fie mereu mai mare decât cea de intrare. Pentru reducerea tensiunii ai nevoie de un modul buck (step-down) separat.

Care este diferența concretă față de modulul LM2577?

XL6009 livrează 4A față de 3A al LM2577, operează la 400KHz față de ~52KHz și produce un riplu de ieșire semnificativ mai mic. Rezultatul: mai multă putere disponibilă, tensiune mai curată și eficiență mai bună — la un format similar.

Pot alimenta o bandă LED sau un motor DC cu acest modul?

Da. Funcționează excelent pentru benzi LED, motoare DC de mică putere, încărcarea bateriilor Li-Ion și plăci de dezvoltare (Arduino, ESP32, Raspberry Pi etc.), cu condiția ca puterea totală să nu depășească 4A la ieșire.

Este nevoie de răcire suplimentară?

La sarcini sub 2A funcționează fără niciun radiator. Dacă lucrezi aproape de limita de 4A, aplică un mic radiator pe circuitul integrat sau plasează modulul într-o zonă cu circulație de aer.

Tensiunea de ieșire rămâne stabilă când sarcina variază?

Da. Reglarea sarcinii de ±0,5% înseamnă că tensiunea de ieșire nu fluctuează vizibil nici când curentul consumat crește sau scade brusc — important pentru circuite sensibile sau microcontrollere.
