Senzor de detecție curent AC reglabil 0.2–30A – monitorizare fără contact și fără fire de alimentare
Ai un motor, o pompă sau un invertor și vrei să știi exact când trece curent prin circuit — fără să tai niciun fir, fără să adaugi o sursă de alimentare separată. Modulul de detecție curent M3050/M3056 se montează în câteva minute: treci conductorul prin orificiul de Ø10 mm și gata. Restul îl face senzorul singur.
Notă: Ieșirea modulului este un semnal de comandă (max. 0.3A / 240V AC/DC) destinat automatizărilor, nu un circuit de putere. Conductorul monitorizat nu se taie — se trece pur și simplu prin orificiul senzorului.
De ce să alegi acest model? (Avantaje cheie):
- Prag reglabil 0.2–30A — acoperi totul, de la un circuit de iluminat la un motor industrial, cu același dispozitiv
- Auto-alimentat din câmpul magnetic — nu ai nevoie de nicio sursă externă, reduci cablajul și simplifici tabloul electric
- Comutare electronică fără piese mobile — fără uzură mecanică, număr practic nelimitat de comutări în timp
- Izolare galvanică completă — circuitul monitorizat și ieșirea de comandă sunt complet separate, protejând PLC-ul sau sistemul de alarmă
- Răspuns cu lag sub 1% și suprasarcină admisă 100% — nu ratează vârfuri de curent și nu se defectează la porniri grele de motor
- Carcasă PC ignifugă — rezistentă la flacără și la temperaturi între -20°C și +55°C, potrivită pentru tablouri industriale sau exterioare protejate
Detalii și Performanță
Principiul de funcționare este cel al unui transformator de curent cu miez toroidal: conductorul monitorizat joacă rolul înfășurării primare, iar energia indusă alimentează direct circuitul intern — fără baterii, fără 24V auxiliar. Pragul de declanșare se setează precis printr-un potențiometru integrat, cu rezoluție fină pe toată gama 0.2–30A. Ieșirea de 0.3A / 240V AC sau DC este suficientă pentru a comanda un contactor auxiliar, un intrare de PLC sau un modul de alarmă. Temperatura de operare extinsă, până la +55°C, permite instalarea chiar și în tablouri electrice cu densitate mare de componente.
| Parametru | Valoare / Detaliu |
|---|---|

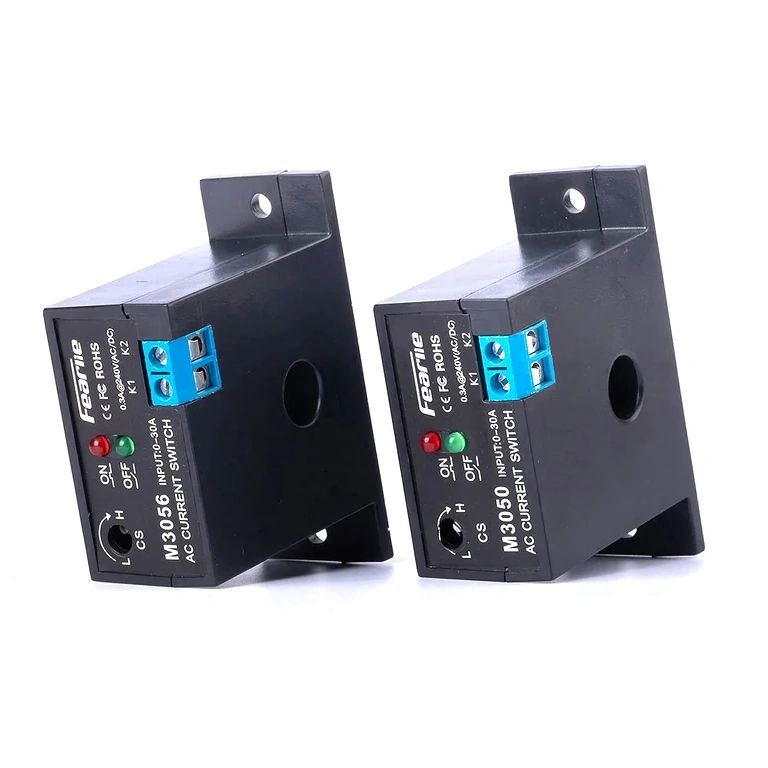

| Modele disponibile | M3050 (NO), M3056 (NC) |
| Gamă curent detectat | 0.2 – 30A AC |
| Tip contact ieșire | NO (M3050) / NC (M3056) |
| Capacitate ieșire | 0.3A max. / 240V AC sau DC |
| Principiu de măsurare | Inducție magnetică (transformator toroidal) |
| Alimentare | Auto-alimentat din câmpul magnetic al conductorului |
| Diametru orificiu conductor | Ø 10 mm |
| Lag (întârziere) | < 1% |
| Suprasarcină admisă | 100% |
| Temperatură de lucru | -20°C … +55°C |
| Material carcasă | PC (policarbonat) ignifug |
| Aplicații tipice | Motoare, pompe, compresoare, PV, UPS, tablouri electrice |
Instrucțiuni de Programare și Utilizare

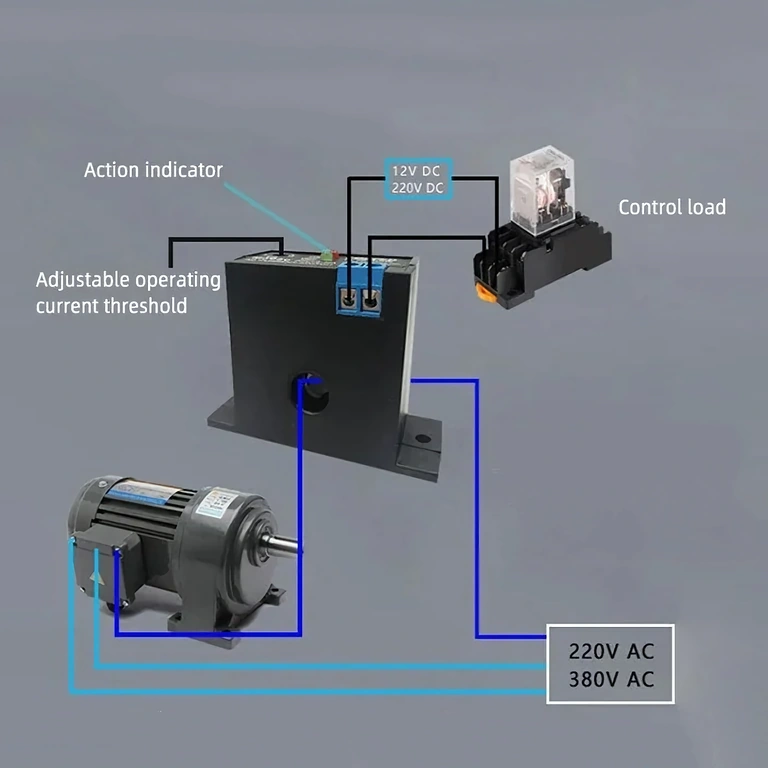

- Treci conductorul monitorizat (faza, un singur fir) prin orificiul de Ø10 mm al senzorului. Nu este necesară tăierea sau modificarea cablului.
- Conectezi ieșirea modulului (bornele de semnal) la circuitul de comandă destinat: PLC, contactor auxiliar, sistem de alarmă sau altă sarcină de max. 0.3A / 240V.
- Pornești circuitul monitorizat la sarcina minimă dorită și rotești potențiometrul treptat în sens orar până când releul comută.
- Verifici comportamentul: pentru M3050 (NO) — ieșirea se închide când curentul depășește pragul; pentru M3056 (NC) — ieșirea se deschide la depășirea pragului.
- Testezi la sarcina nominală a echipamentului monitorizat pentru a confirma că pragul setat este corect și că nu există declanșări false.
Conținut Pachet
- 1 x Modul senzor detecție curent M3050 (NO) sau M3056 (NC) — conform variantei selectate la comandă
Întrebări Frecvente
Care este diferența dintre modelul M3050 și M3056?

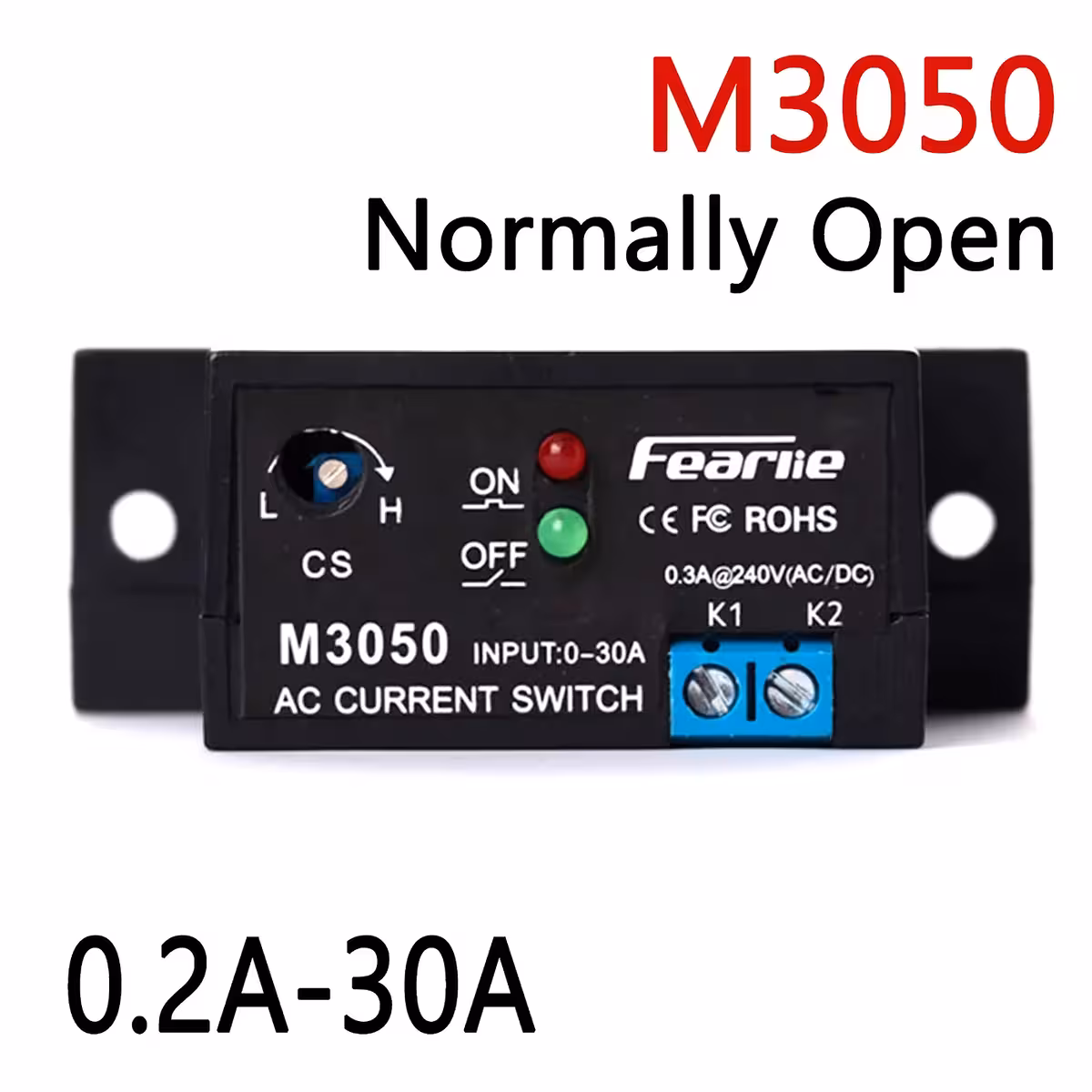

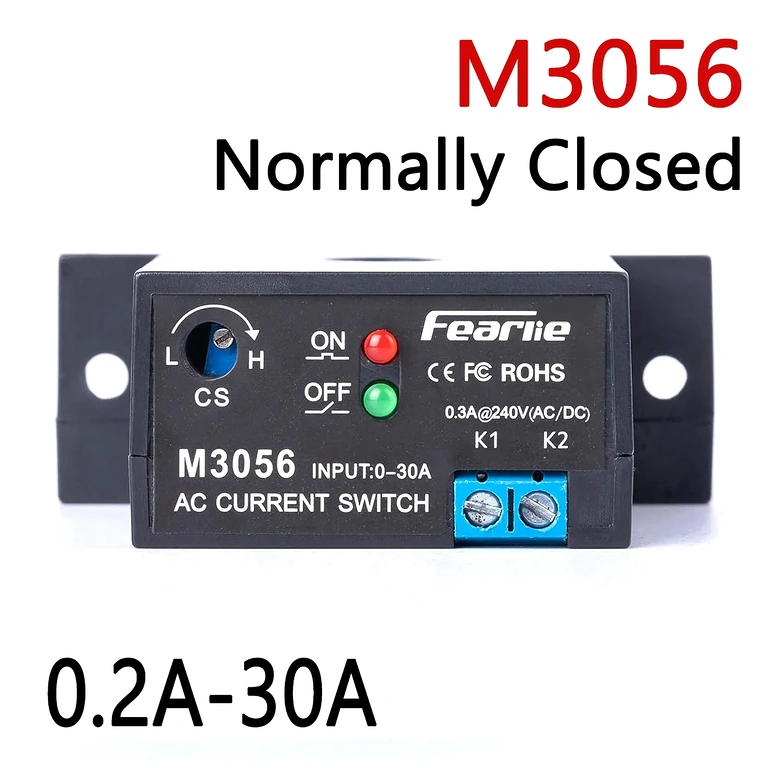

M3050 are contact de ieșire Normal Deschis (NO) — circuitul se închide când curentul depășește pragul setat. M3056 are contact Normal Închis (NC) — circuitul se deschide la depășirea pragului. Alegi în funcție de logica automatizării tale.
Are nevoie de o sursă externă de alimentare?
Nu. Modulul este auto-alimentat din câmpul magnetic al conductorului monitorizat, prin principiul transformatorului de curent. Nu sunt necesare fire suplimentare de alimentare.
Pot monitoriza curent continuu (DC) cu acest senzor?
Nu. Senzorul detectează exclusiv curent alternativ (AC) prin inducție magnetică. Ieșirea de comandă poate funcționa atât AC cât și DC (max. 0.3A / 240V), dar conductorul monitorizat trebuie să fie AC.
Poate fi utilizat pentru monitorizarea unui motor trifazat?
Da. Treci un singur fir de fază prin orificiul senzorului. Pentru monitorizare completă trifazată, folosești trei module independente, câte unul per fază.
Ce diametru maxim are conductorul care poate trece prin senzor?
Orificiul are diametrul de Ø 10 mm. Asigură-te că întregul cablu, inclusiv izolația, se încadrează în această dimensiune.
Este potrivit pentru sisteme fotovoltaice sau UPS?
Da, cu condiția ca circuitul monitorizat să fie AC — de exemplu, ieșirea invertorului sau a UPS-ului. Este utilizat frecvent în panouri electrice, sisteme PV cu invertor și instalații industriale pentru monitorizarea consumului și protecția la suprasarcină.
