Motor GY-370 12V cu Transmisie Melcată – Autoblocare Naturală și Cuplu Ridicat pentru Aplicații de Precizie
Motorul cu reductor GY-370 12V cu transmisie melcată este soluția ideală pentru aplicații care necesită mișcare lentă, controlată și cuplu ridicat. Datorită designului cu melc (worm gear), motorul se autoblochează mecanic în absența alimentării, eliminând necesitatea oricărui sistem de frânare extern. Construcția cu angrenaje metalice, ax profil D din oțel dur și rulmenți de calitate îi conferă durabilitate excelentă în utilizare continuă și intermitentă.
Notă: Acest produs este disponibil în trei variante de raport de reducție (87:1, 200:1, 600:1). Selectați varianta corespunzătoare nevoilor dvs. de turație și cuplu din opțiunile produsului.
De ce să alegi acest model? (Avantaje cheie):
- Autoblocare mecanică – reductorul melcat menține poziția fără consum de energie suplimentar
- Cuplu ridicat – până la 15 kg·cm (varianta 600:1), ideal pentru mecanisme cu rezistență

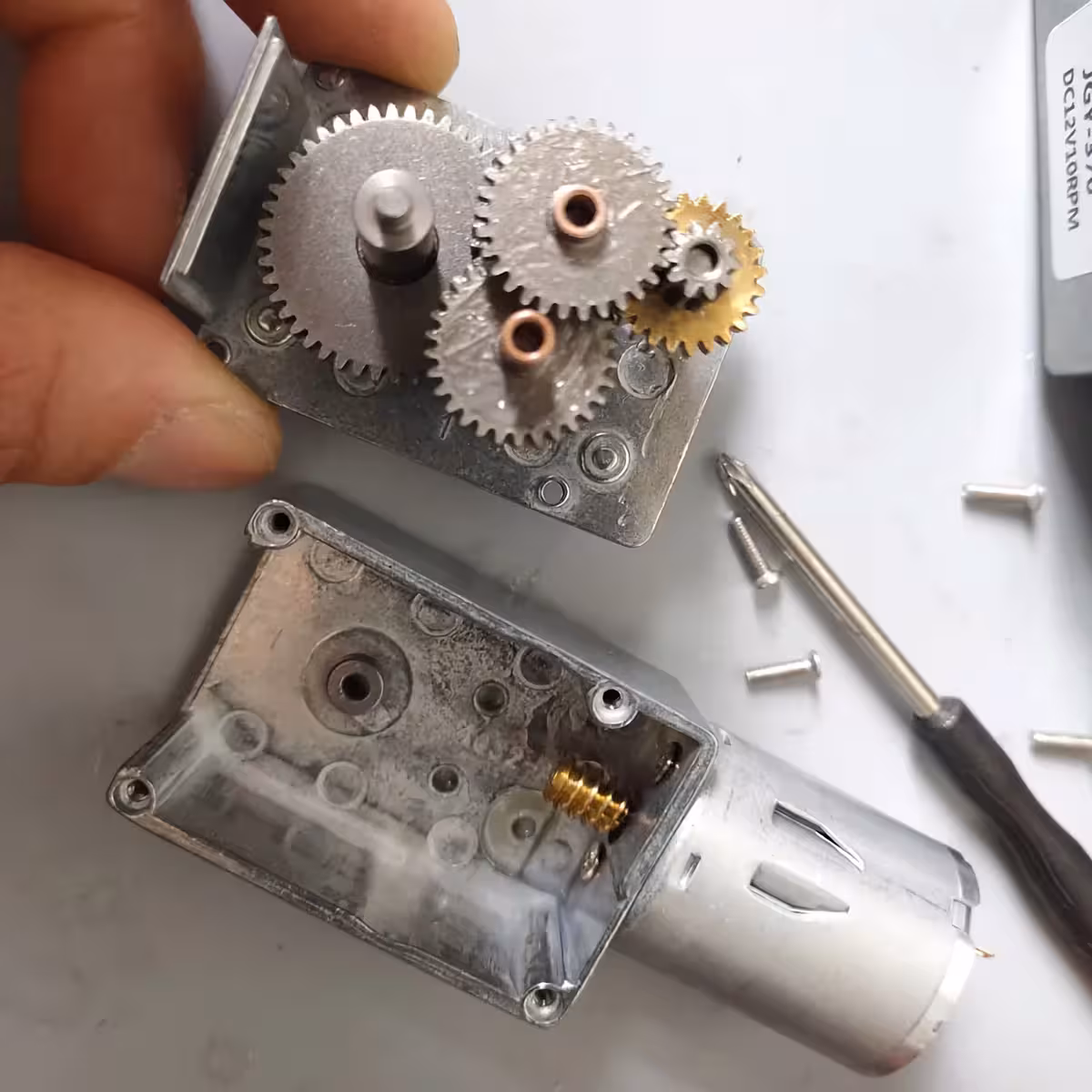

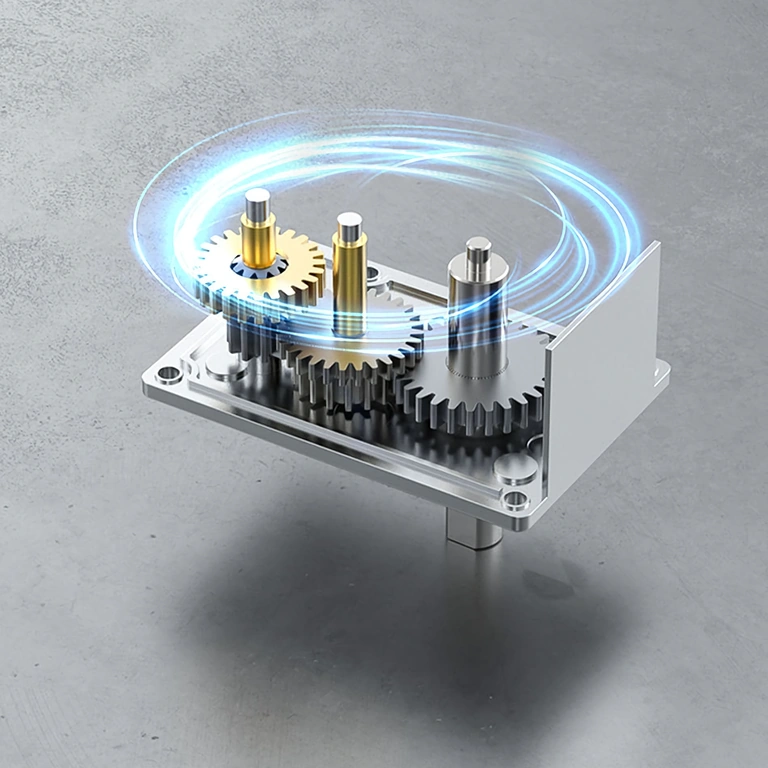

- Angrenaje 100% metalice – durabilitate superioară față de modelele cu roți dințate din plastic

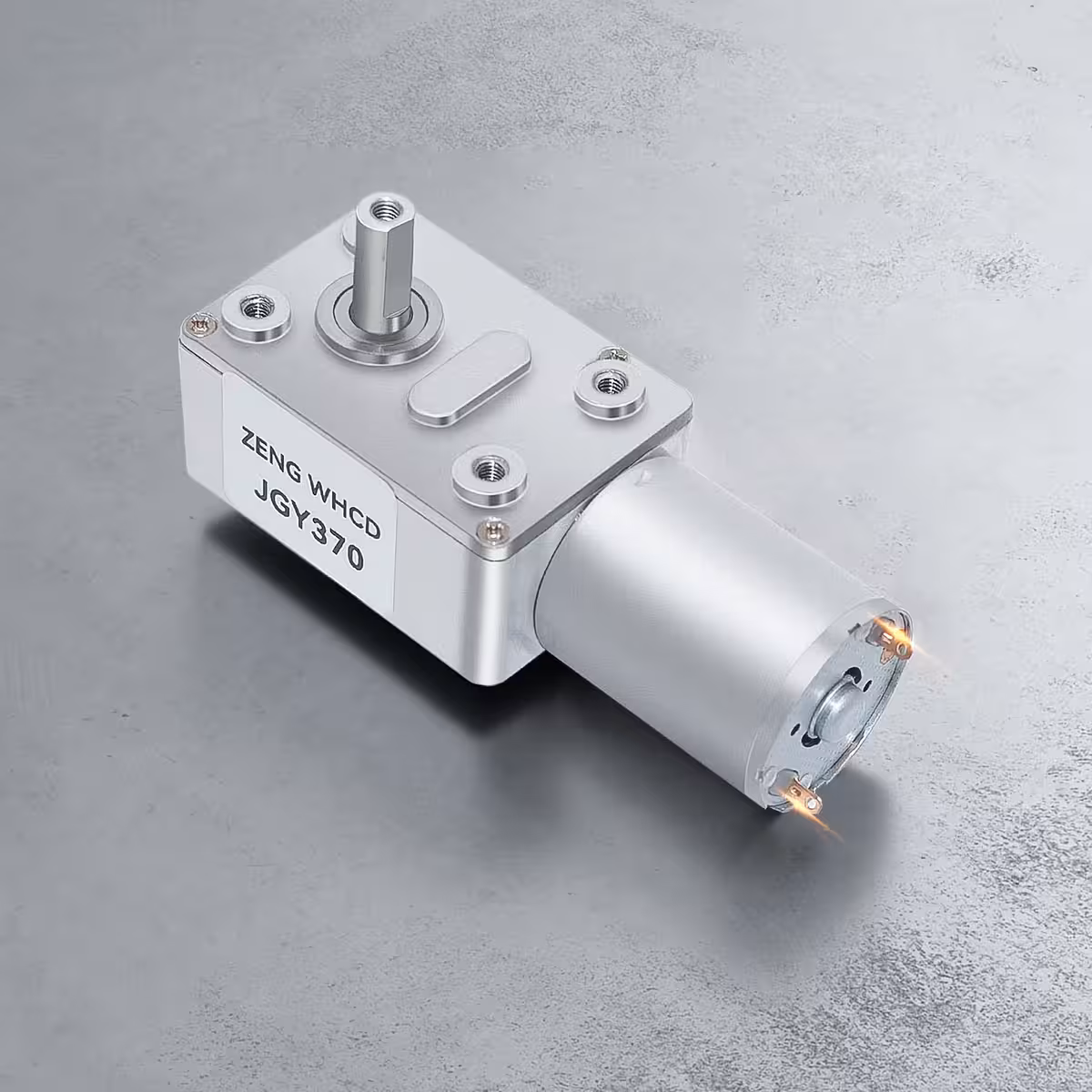

- Ax profil D din oțel dur – transmisie sigură, fără patinare la acuplare

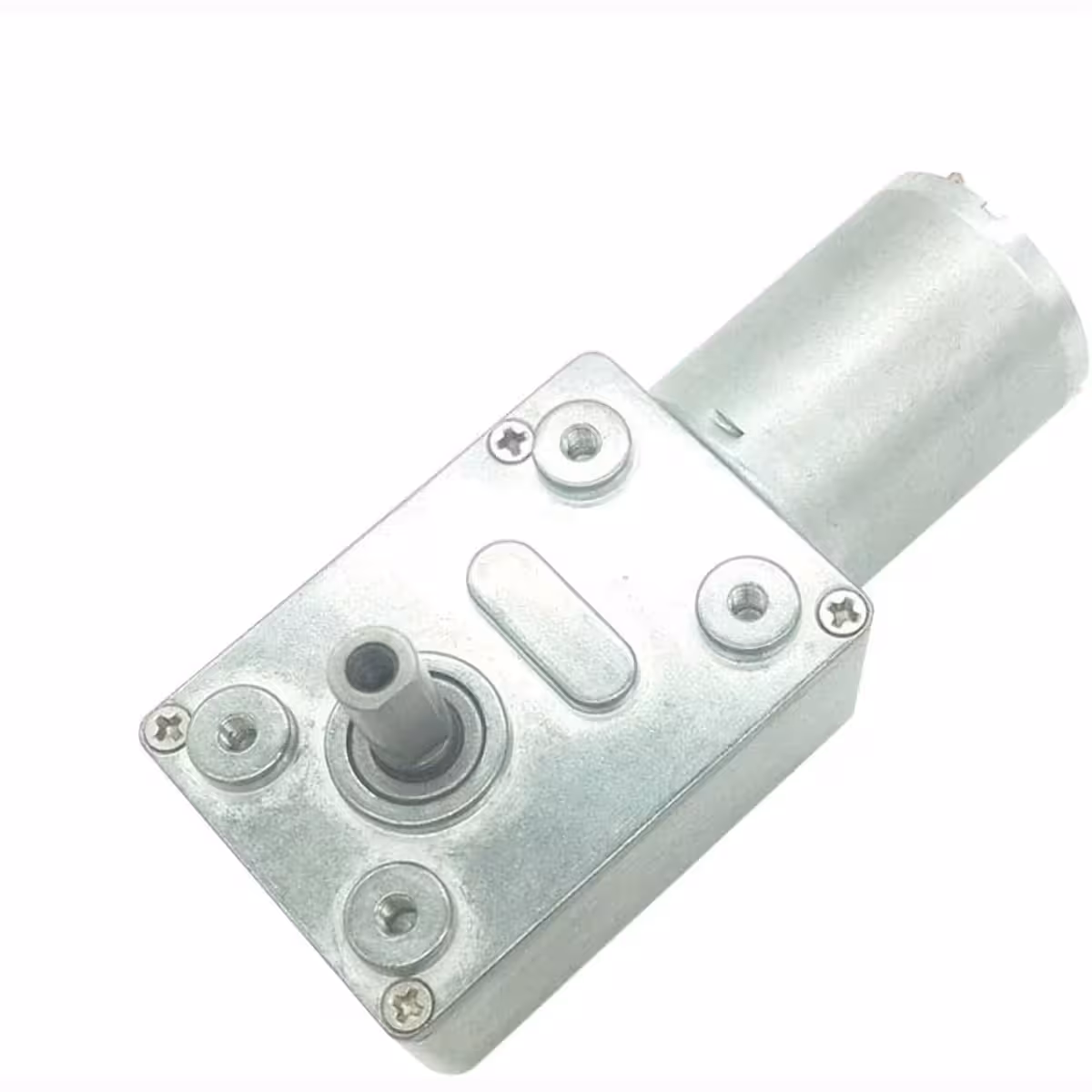

- Funcționare silențioasă – vibrații și zgomot minim, potrivit pentru medii sensibile
- Control direcție simplu – inversarea polarității sursei schimbă instant sensul de rotație
- Compatibil cu orice sursă 12V DC – integrare rapidă în proiecte DIY sau sisteme industriale
Detalii și Performanță
Motorul GY-370 utilizează o transmisie melcată (worm gear) cu raport de reducție selectabil, obținând turații cuprinse între 7 și 68 RPM în funcție de varianta aleasă. Curentul de mers în gol este de doar 0,06 A, iar curentul în sarcină rămâne constant la 0,2 A pentru toate variantele, ceea ce înseamnă eficiență energetică predictibilă. Puterea mecanică în sarcină este de 2,4 W indiferent de raportul de reducție ales. Construcția compactă și carcasa robustă permit montarea în spații reduse, iar axul cu profil D asigură o cuplare fermă și precisă cu orice element de transmisie.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de alimentare | 12V DC |
| Tip reductor | Melc – Worm Gear |
| Rapoarte de reducție disponibile | 87:1 / 200:1 / 600:1 |
| Viteză fără sarcină | 68 RPM (87:1) / 30 RPM (200:1) / 10 RPM (600:1) |
| Viteză în sarcină | 51 RPM (87:1) / 22 RPM (200:1) / 7 RPM (600:1) |
| Curent fără sarcină | 0,06 A |
| Curent în sarcină | 0,2 A |
| Cuplu în sarcină | 2 kg·cm (87:1) / 6 kg·cm (200:1) / 15 kg·cm (600:1) |
| Putere în sarcină | 2,4 W |

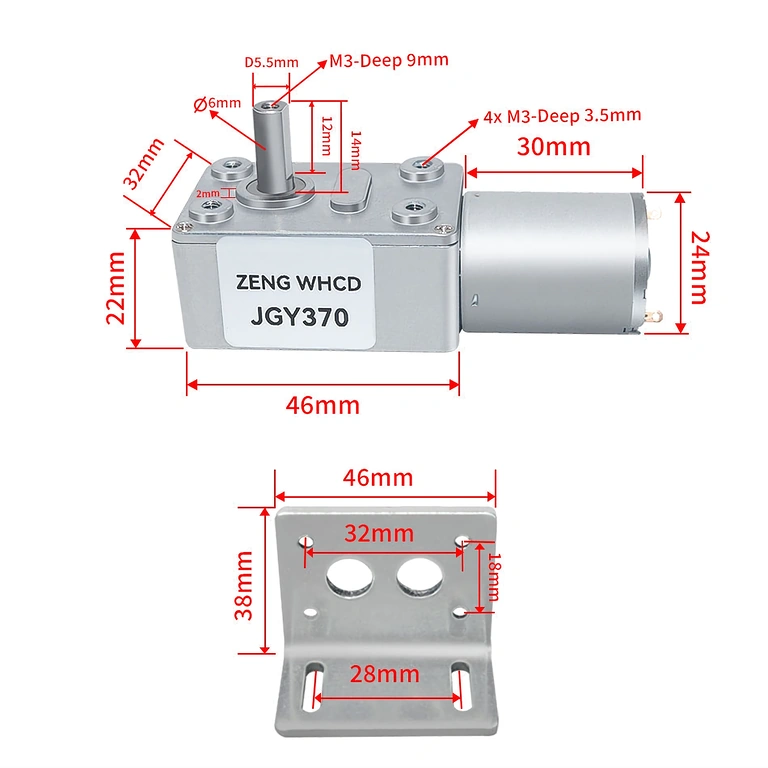

| Axa de ieșire | Profil D, oțel dur |
| Angrenaje | Metalice, rezistente la uzură |
| Autoblocare | Da – mecanică, prin design melc |
| Nivel zgomot | Redus, funcționare silențioasă |
| Aplicații principale | Actuatoare, etichetatoare, jaluzele, dozatoare, sisteme vending, DIY |
Instrucțiuni de Programare și Utilizare

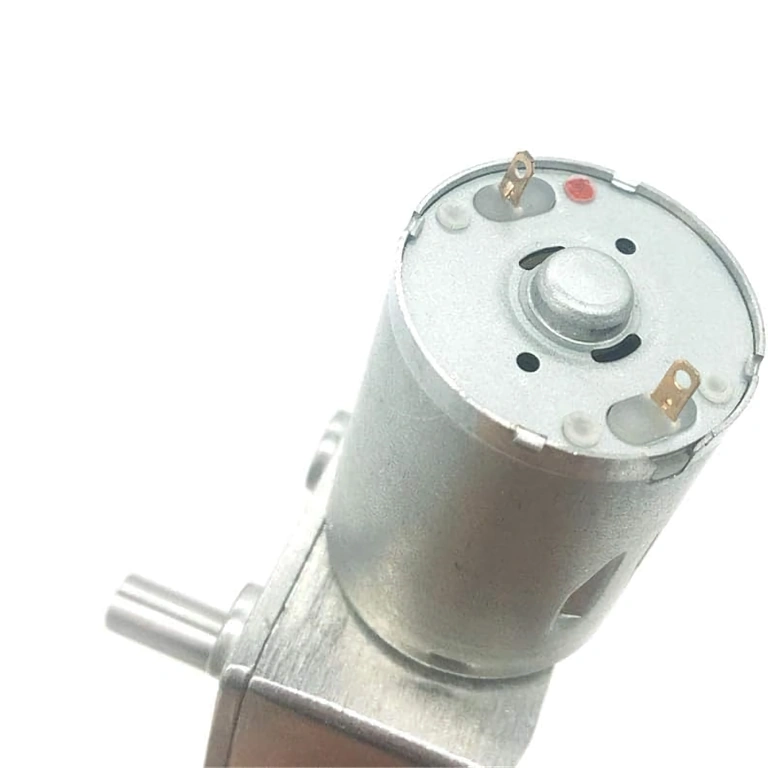

- Conectați firele motorului la o sursă stabilă de 12V DC, respectând polaritatea dorită pentru sensul de rotație.
- Pentru schimbarea sensului de rotație, inversați pur și simplu polaritatea alimentării (plus cu minus).
- Evitați aplicarea de forțe laterale sau radiale excesive pe ax – folosiți un suport de montaj adecvat.
- Selectați raportul de reducție potrivit aplicației: 87:1 pentru viteză mai mare, 600:1 pentru cuplu maxim.
- Testați funcționarea motorului fără sarcină înainte de instalarea finală în mecanism.
- Pentru control precis al vitezei, utilizați un semnal PWM (modulare în lățime de impuls) cu frecvență recomandată 1–5 kHz.
Conținut Pachet
- 1x Motor cu reductor GY-370 12V (varianta de reducție selectată)
Întrebări Frecvente
Ce înseamnă autoblocarea la un motor cu melc?
Autoblocarea înseamnă că atunci când motorul nu este alimentat, angrenajul melcat împiedică rotația inversă a axului sub acțiunea sarcinii. Astfel, mecanismul rămâne fix în poziție fără a consuma energie, fără frâne suplimentare.
Care este diferența dintre cele trei rapoarte de reducție?
Raportul 87:1 oferă cea mai mare turație (51 RPM în sarcină) și cel mai mic cuplu (2 kg·cm). Raportul 200:1 echilibrează viteza (22 RPM) și cuplul (6 kg·cm). Raportul 600:1 oferă cel mai mare cuplu (15 kg·cm) la cea mai mică turație (7 RPM).
Pot controla viteza motorului GY-370?
Da. Viteza poate fi reglată prin aplicarea unui semnal PWM pe alimentarea motorului, utilizând un driver de motor compatibil (ex. L298N, L9110, BTS7960). Tensiunea medie aplicată determină turația.
Este compatibil cu Arduino sau Raspberry Pi?
Da, motorul GY-370 este compatibil cu orice microcontroler care poate comanda un driver de motor pentru 12V DC. Nu se conectează direct la pinii de semnal ai plăcii – este necesară o placă driver intermediară.
Ce sarcini mecanice poate susține axul?
Axul cu profil D din oțel dur este proiectat pentru sarcini axiale moderate. Evitați forțele radiale mari fără suport suplimentar de lagăr. Pentru sarcini ridicate, utilizați un cuplaj flexibil sau un suport de ax auxiliar.
