Convertor Boost DC-DC XL6019 – Eficiență 94%, Curent 5A, Tensiune Reglabilă pentru Proiecte Electronice

Modulul XL6019 boost converter DC-DC este soluția ideală pentru creșterea tensiunii continue în proiecte electronice DIY, sisteme cu panouri solare, alimentare LED-uri și aplicații Arduino sau Raspberry Pi. Cu o eficiență de până la 94% și un curent maxim de 5A, acest modul oferă stabilitate și performanță ridicată într-un format compact.

Notă: Tensiunea de ieșire trebuie să fie întotdeauna mai mare decât tensiunea de intrare (boost). Pentru funcționare stabilă, asigurați o diferență minimă de 1,5V între intrare și ieșire.

De ce să alegi acest model? (Avantaje cheie):

Eficiență ridicată până la 94% – pierderi minime de energie, funcționare termică optimă chiar și la sarcini medii
Curent de ieșire 5A – susține aplicații exigente; pentru uz continuu se recomandă max. 2,5A fără radiator
Plajă largă de tensiuni – intrare 3V–35V, ieșire 5V–40V, compatibil cu baterii LiPo, panouri solare, surse USB sau auto
Reglaj precis prin potențiometru – precizie ±0,5% atât la tensiune cât și la sarcină, ideal pentru alimentare sensibilă
Protecții integrate – protecție la supracurent și supratemperatură pentru siguranța circuitelor conectate
Frecvență de comutare 220KHz – riplă redusă sub 100mV, zgomot electromagnetic minim
Format compact 50×28×13mm – integrare facilă în carcase, proiecte portabile sau panouri de comandă

Detalii și Performanță

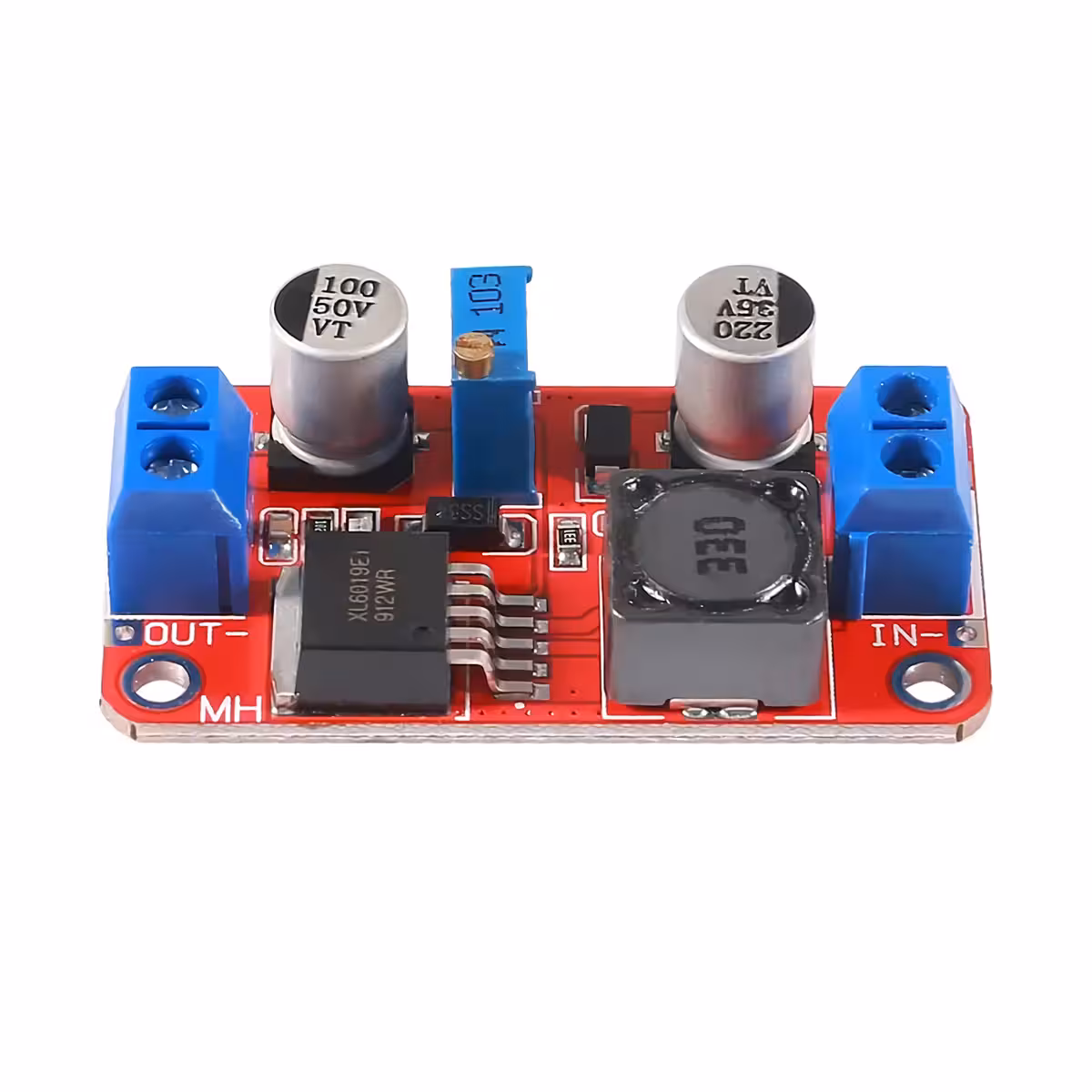

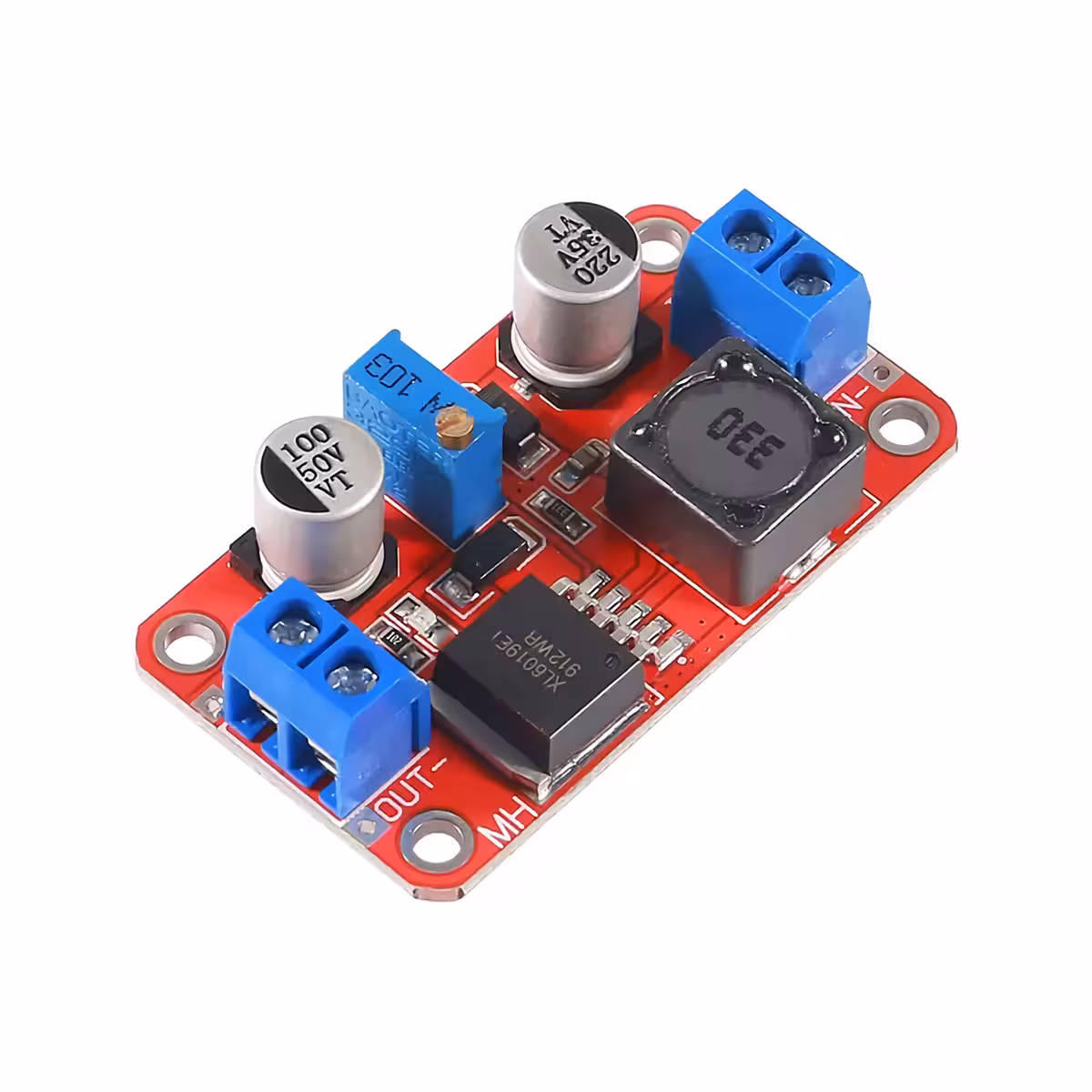

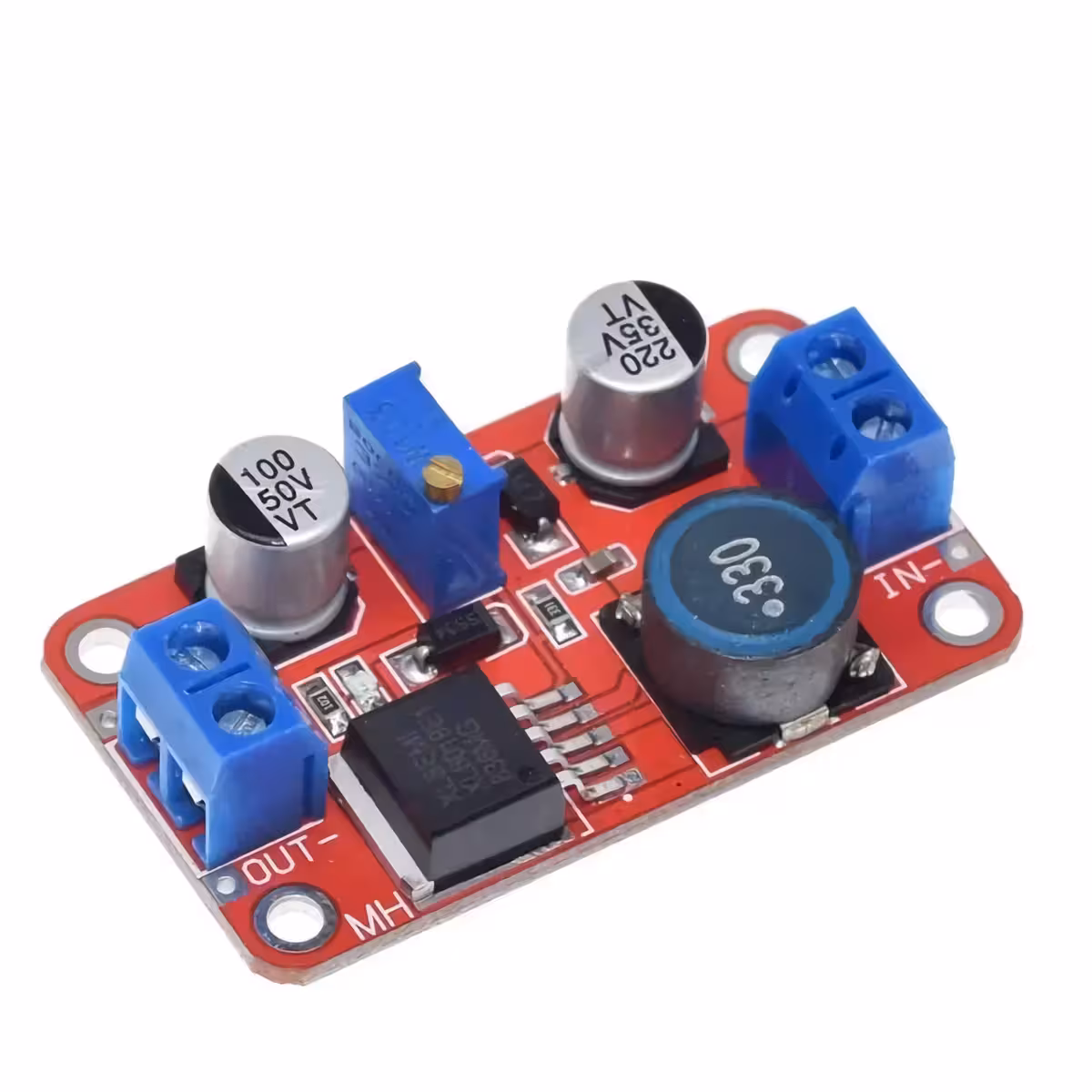

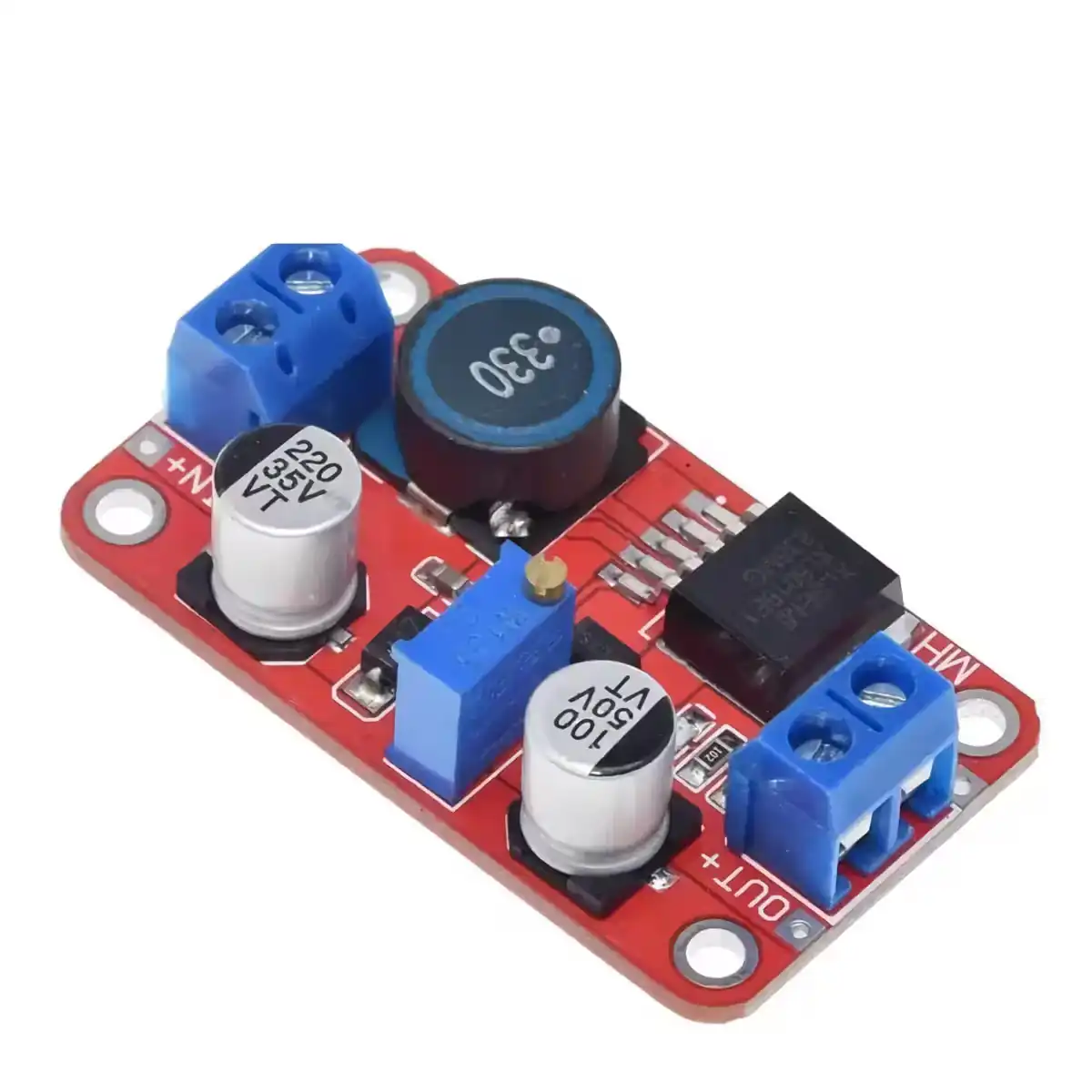

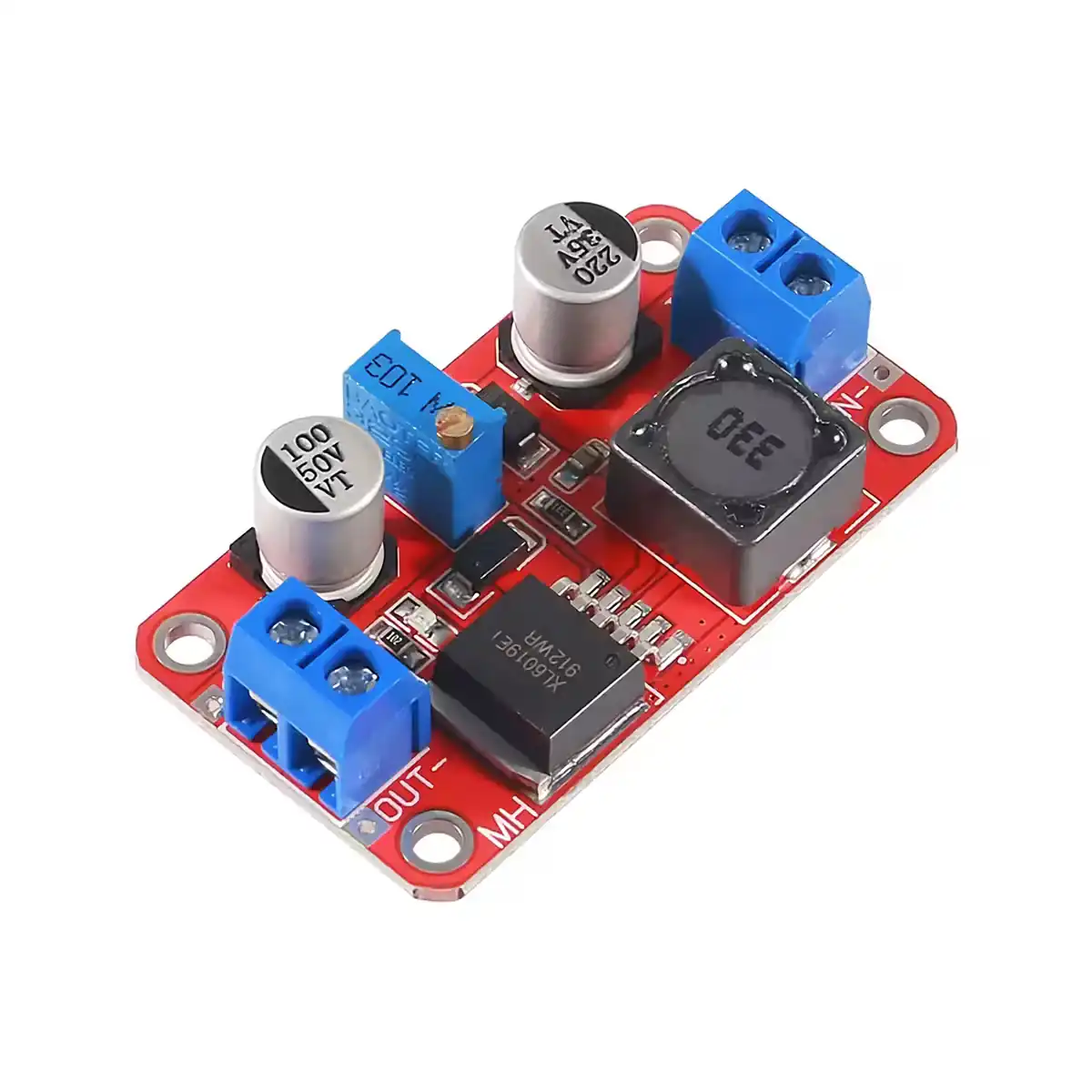

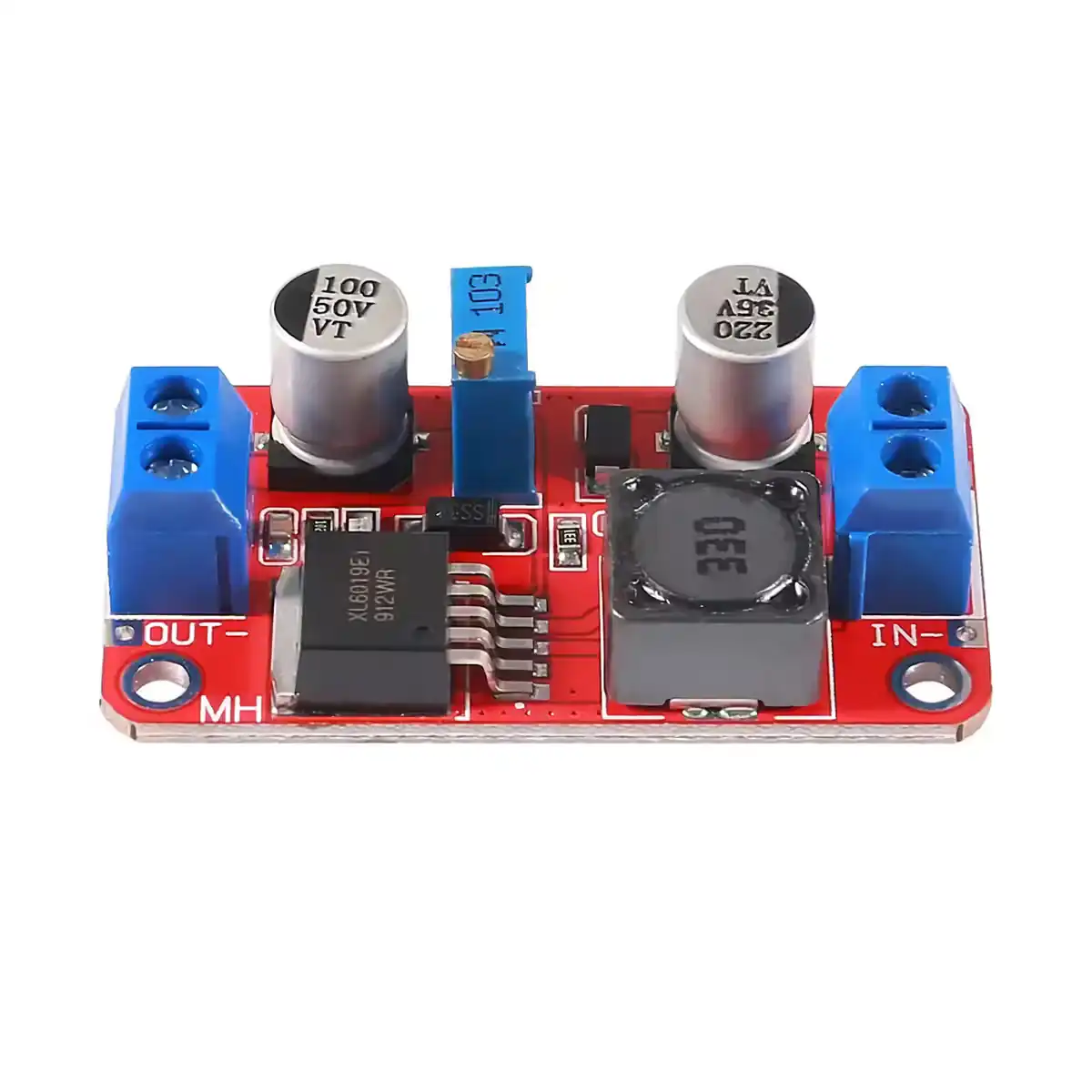

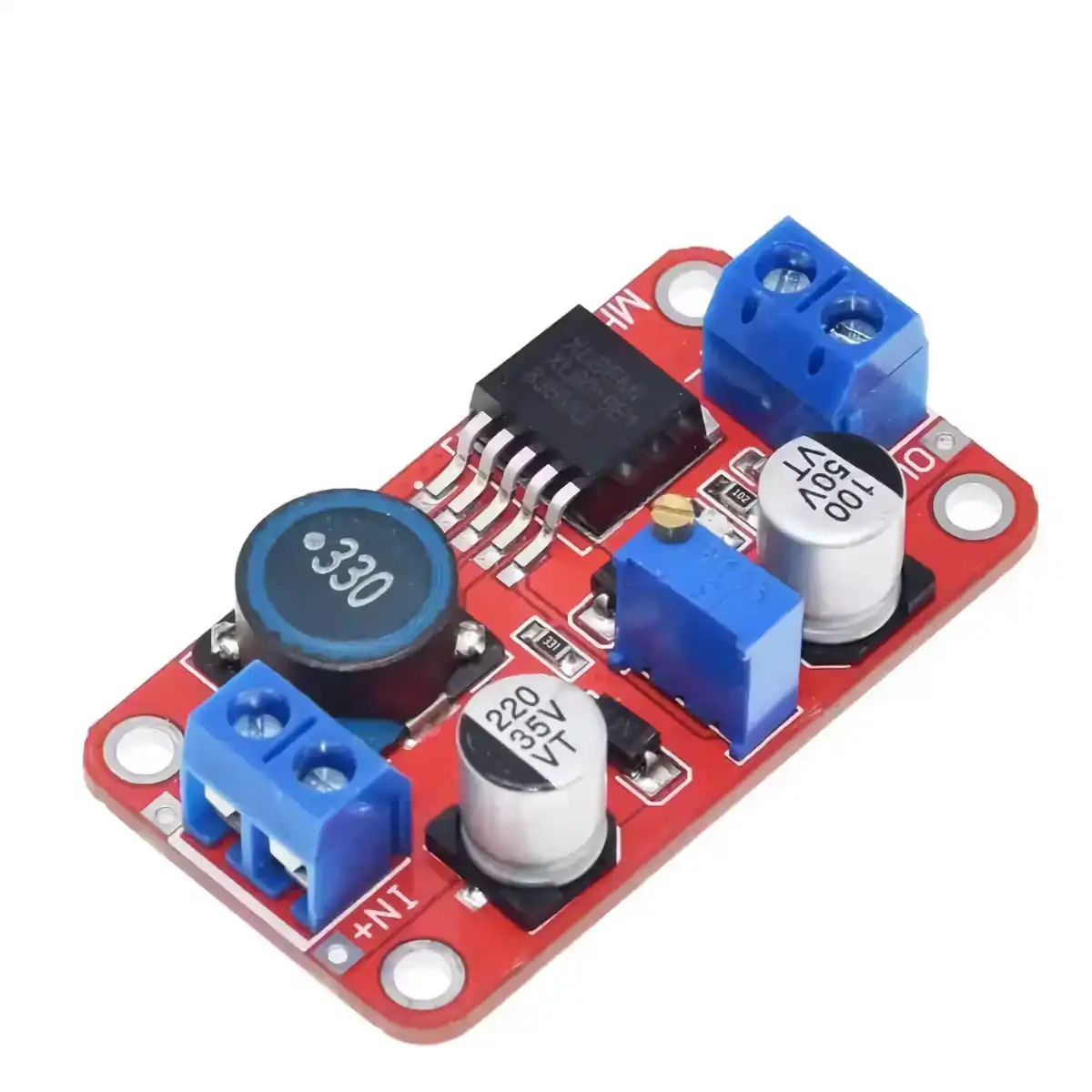

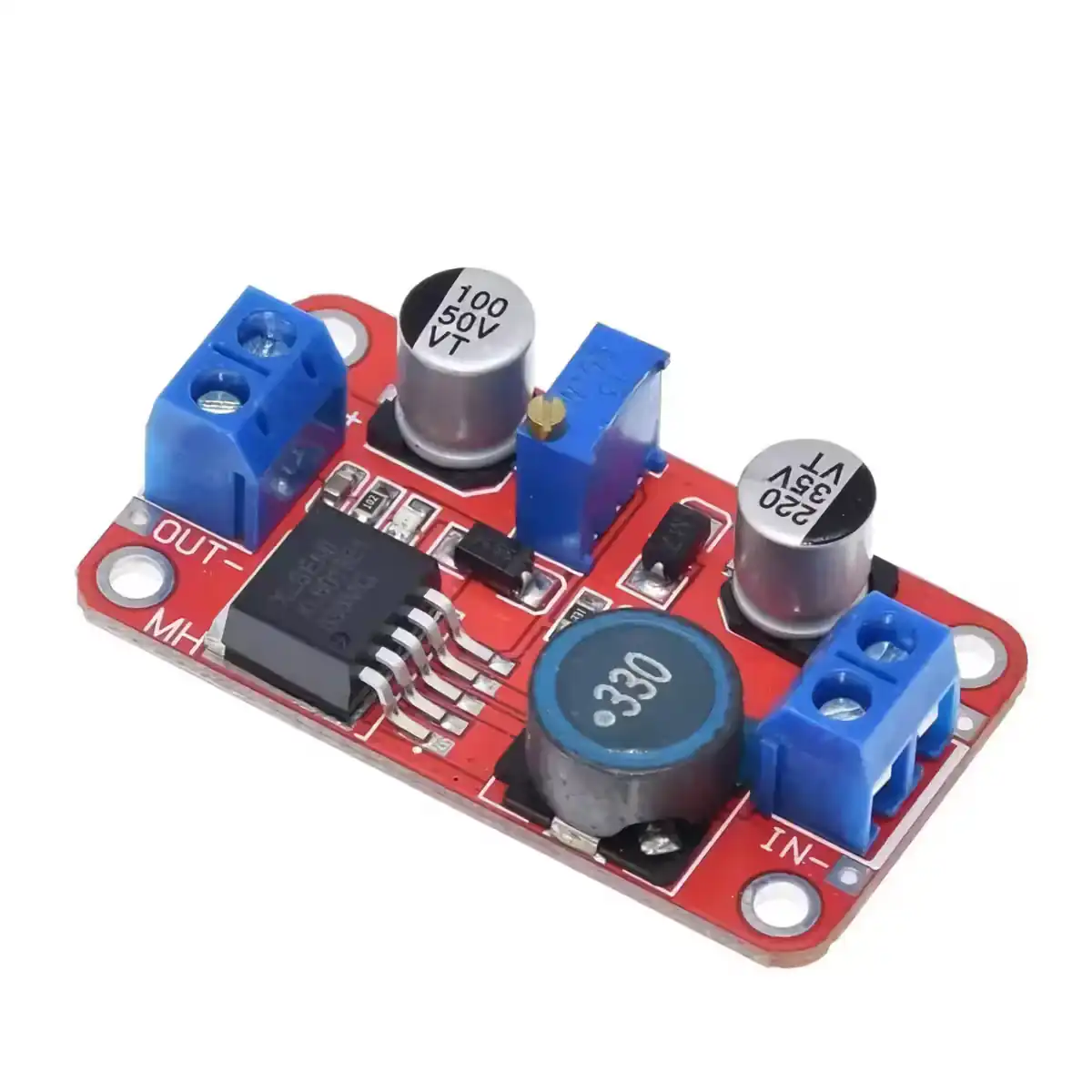

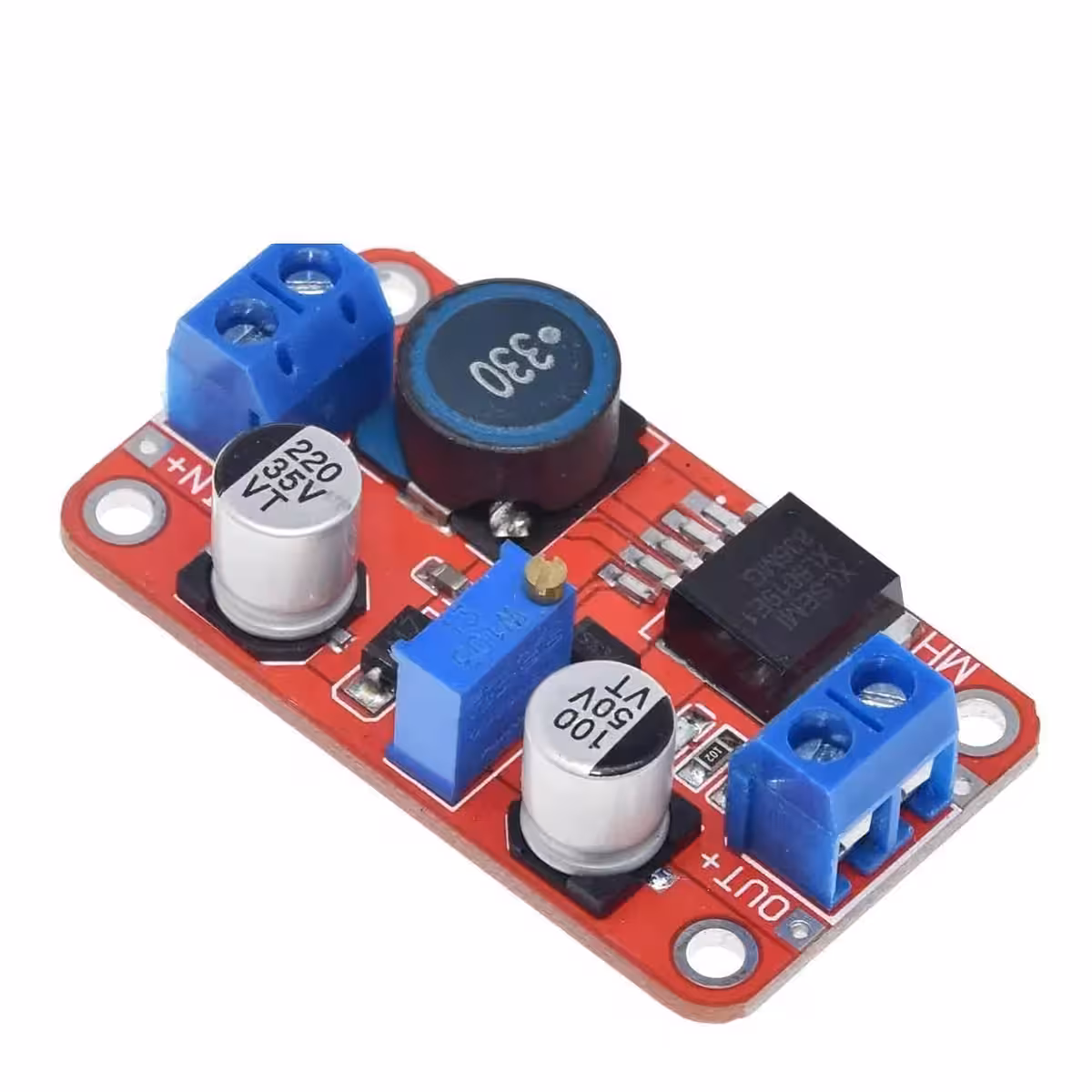

Modulul este construit în jurul circuitului integrat XL6019, un controler boost PWM de înaltă performanță cu MOSFET de putere integrat. Componentele SMD de calitate și bobina de putere asigură o conversie eficientă și o riplă de ieșire sub 100mV, critică în aplicații audio sau cu microcontrolere sensibile.

Frecvența de comutare de 220KHz permite utilizarea unor componente pasive de dimensiuni reduse, menținând în același timp stabilitatea la variații de sarcină. Reglajul de tensiune ±0,5% și reglajul de sarcină ±0,5% garantează o ieșire constantă chiar și la fluctuații ale sursei de alimentare.

Pentru aplicații cu putere peste 10W, se recomandă montarea unui radiator de răcire pe MOSFET și asigurarea unei ventilații adecvate. Temperatura de funcționare admisă este între -40°C și +85°C, ceea ce permite utilizarea în medii industriale sau exterioare.

Parametru	Valoare / Detaliu
Tensiune de intrare	3V – 35V (maxim absolut 40V)
Tensiune de ieșire	5V – 40V (maxim absolut 45V)
Curent maxim de ieșire	5A (recomandat continuu: max. 2,5A fără radiator)
Eficiență de conversie	Până la 94%
Frecvență de comutare	220KHz
Riplă tensiune ieșire	< 100mV
Precizie reglaj tensiune	±0,5%
Precizie reglaj sarcină	±0,5%
Protecții integrate	Supracurent, supratemperatură
Temperatură de funcționare	-40°C ~ +85°C

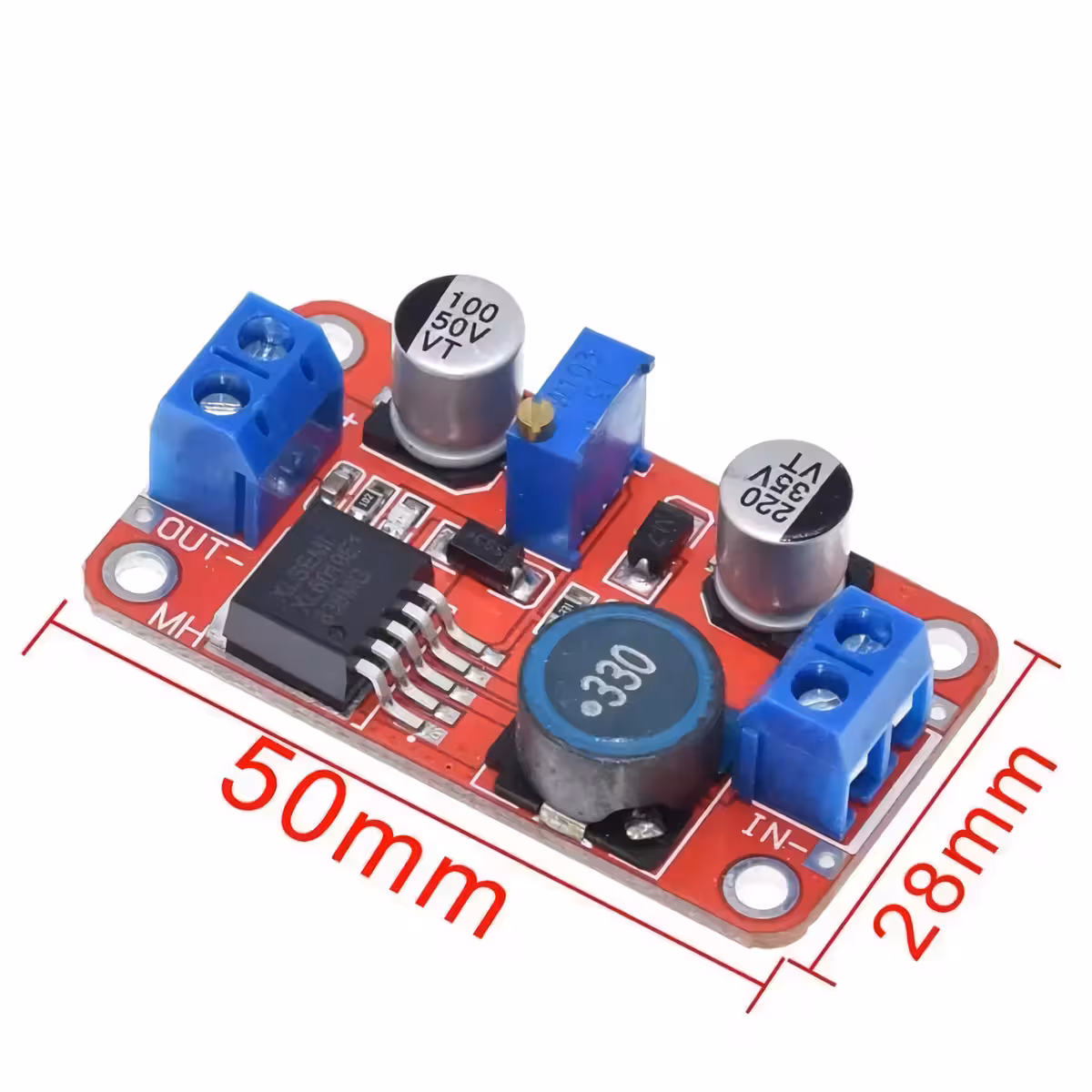

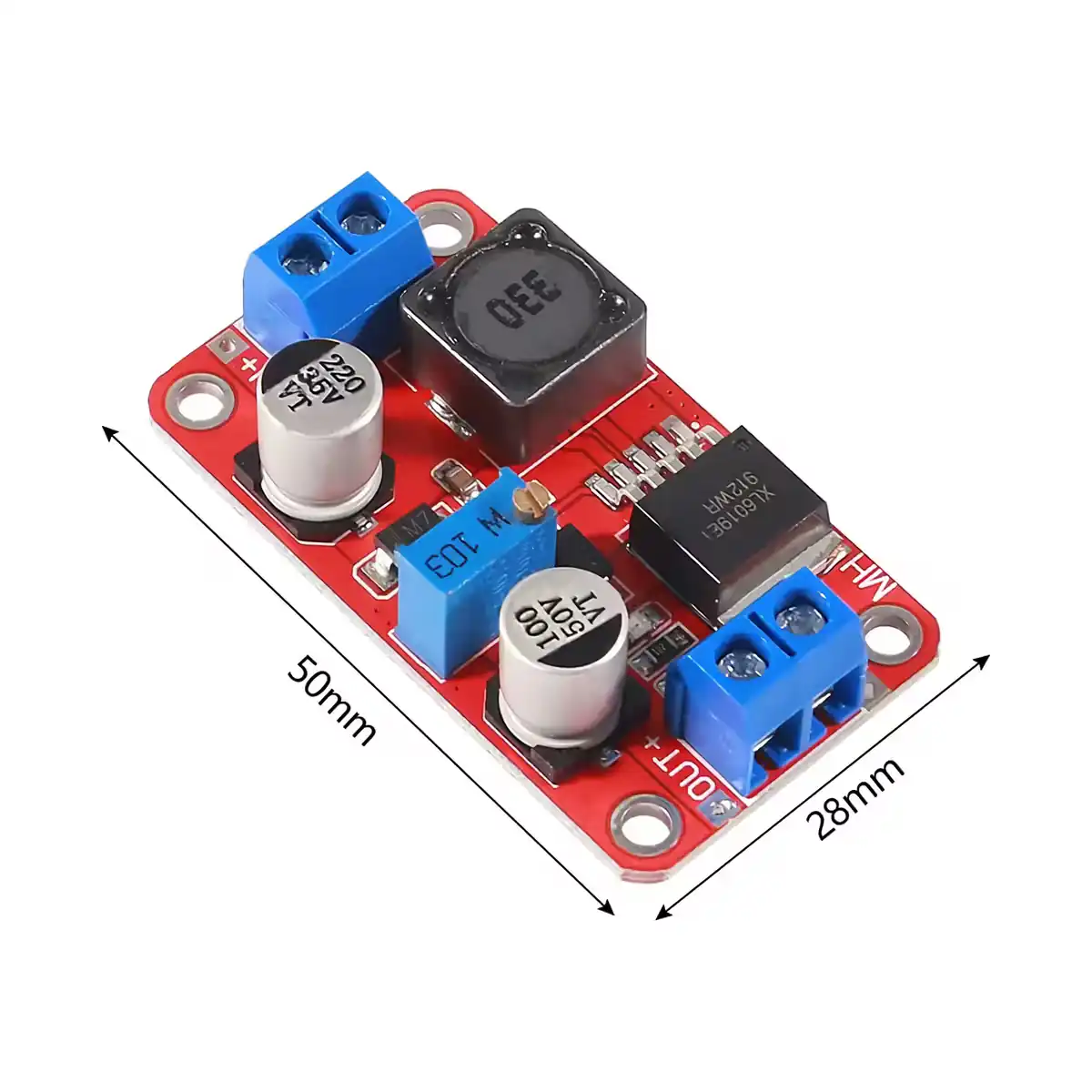

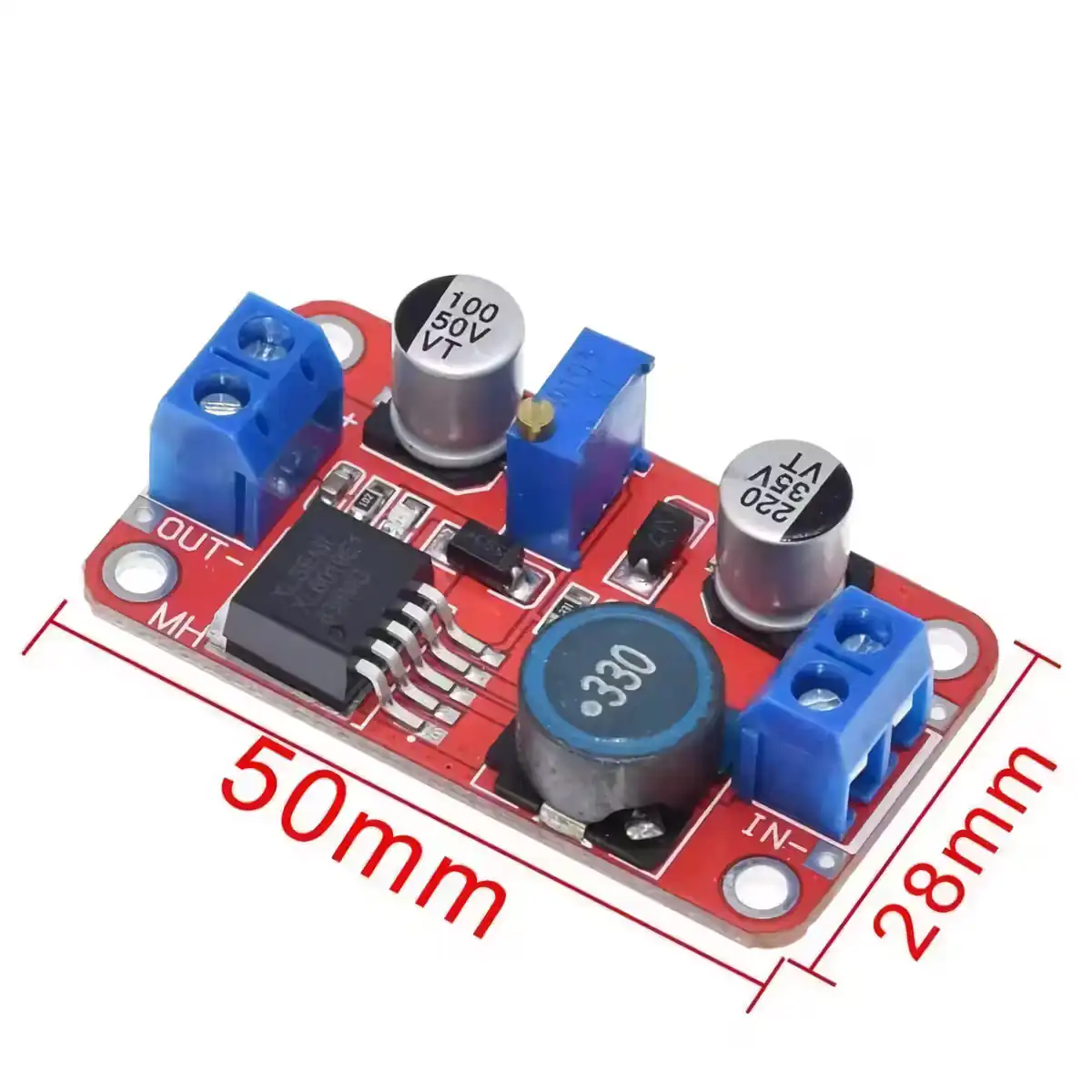

Dimensiuni modul	50mm × 28mm × 13mm
Tip convertor	Boost (Step-Up) DC-DC

Instrucțiuni de Programare și Utilizare

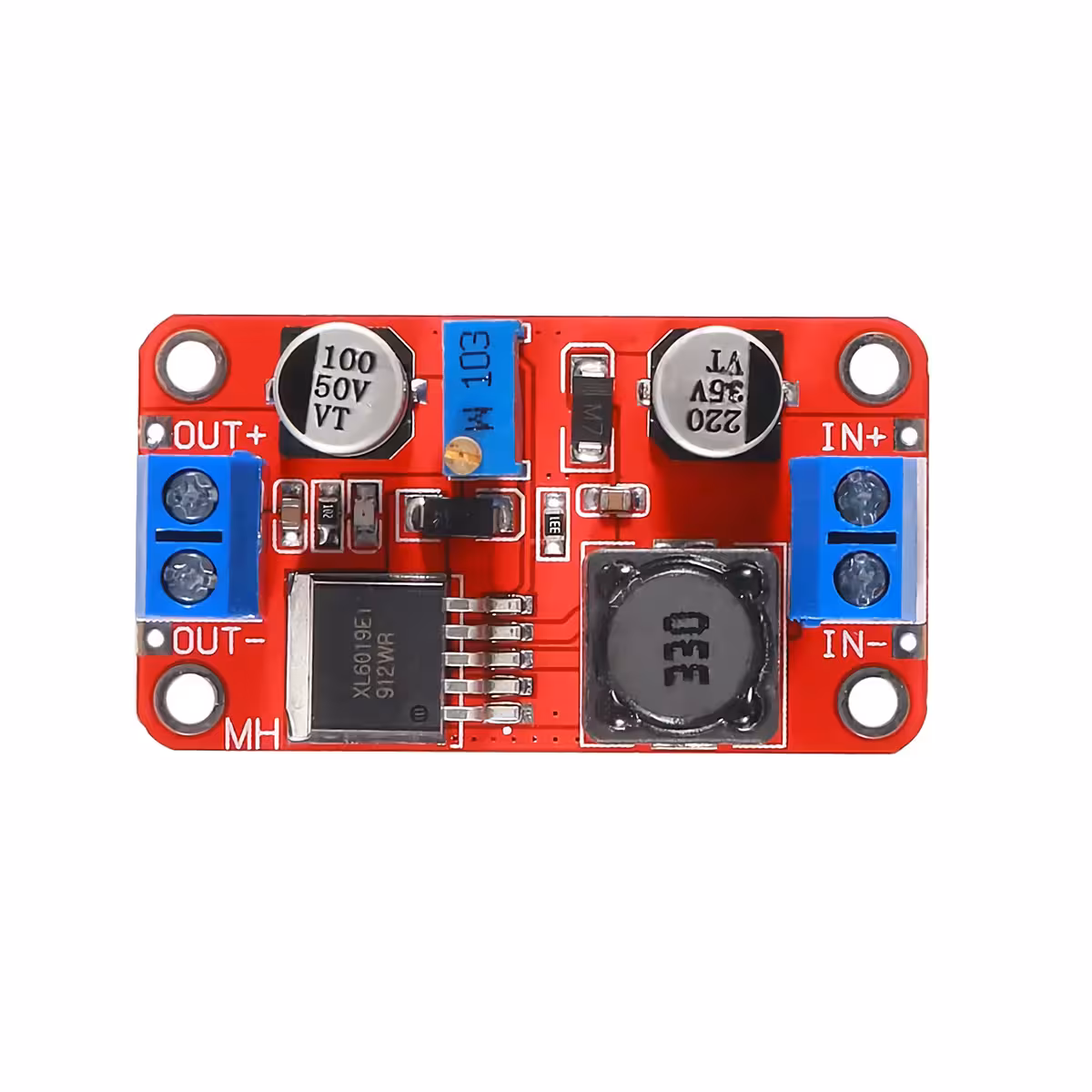

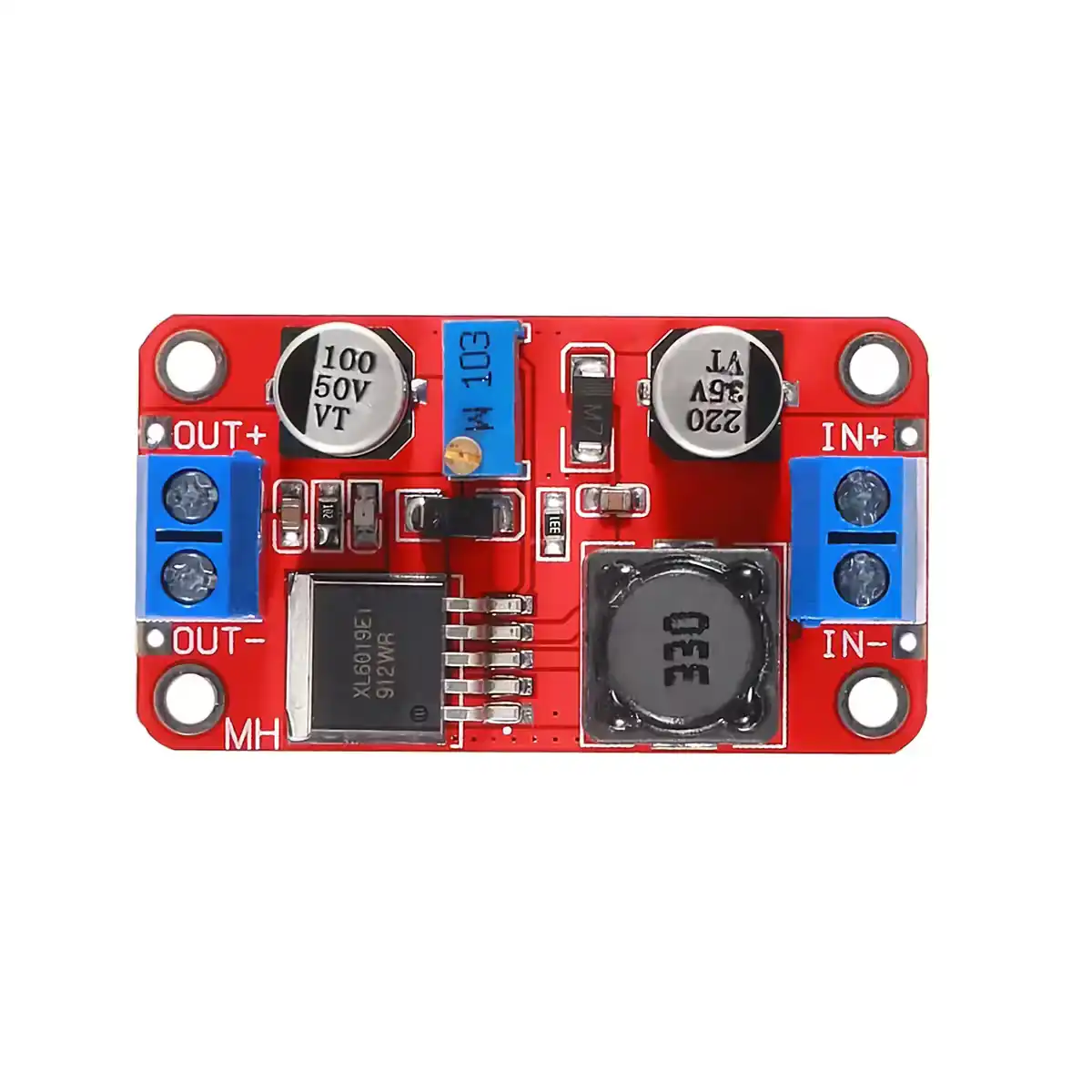

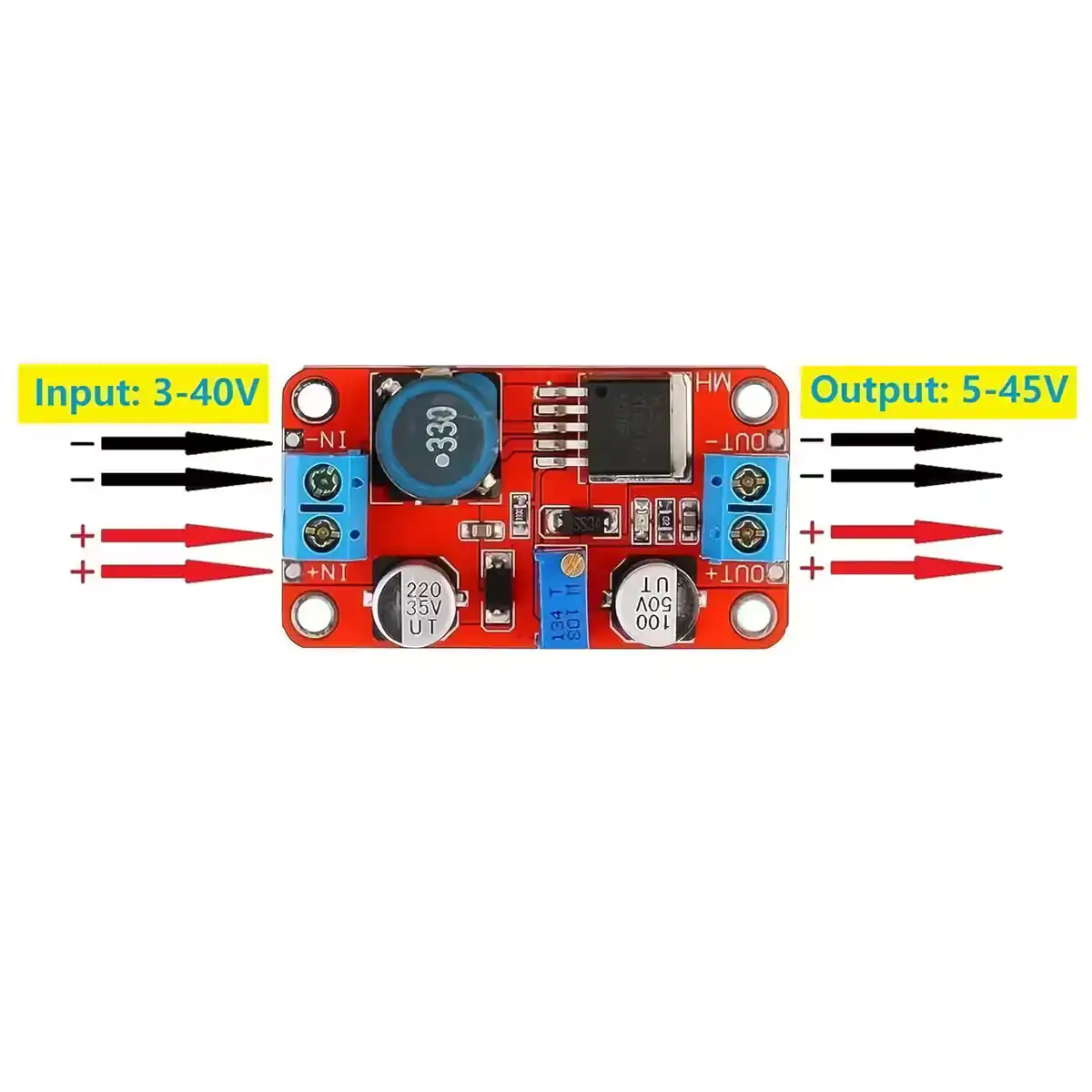

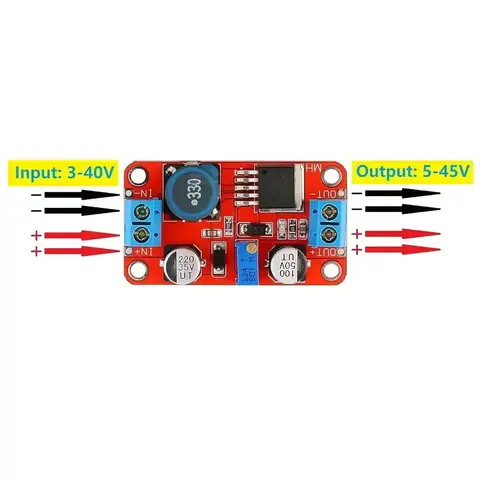

Conectare sursă: Aplicați o tensiune DC cuprinsă între 3V și 35V la bornele de intrare (IN+ și IN–). LED-ul indicator se va aprinde confirmând alimentarea corectă.
Măsurare ieșire inițială: Conectați un multimetru digital la bornele de ieșire (OUT+ și OUT–) înainte de a conecta sarcina, pentru a verifica tensiunea setată implicit.
Reglaj potențiometru: Rotiți potențiometrul în sensul acelor de ceasornic pentru a crește tensiunea de ieșire și invers pentru a o scădea. Reglați lent și monitorizați permanent cu multimetrul.
Verificare diferență de tensiune: Asigurați-vă că tensiunea de ieșire setată este cu cel puțin 1,5V mai mare decât tensiunea de intrare pentru funcționare stabilă.
Conectare sarcină: După stabilizarea tensiunii dorite, conectați sarcina la ieșire. Pentru sarcini peste 10W, montați un radiator pe chip-ul MOSFET.

Conținut Pachet

1x Modul Boost Converter DC-DC XL6019

Întrebări Frecvente

Pot folosi acest modul ca sursă de 12V dintr-o baterie de 5V?

Da, modulul XL6019 poate converti 5V la 12V fără probleme, cu condiția ca sursa de 5V să livreze suficient curent. Ținând cont de eficiența de ~90%, pentru 1A la 12V veți avea nevoie de aproximativ 2,5A la intrarea de 5V.

Poate fi folosit pentru încărcarea bateriilor Li-Ion?

Modulul poate furniza tensiunea necesară pentru încărcarea bateriilor Li-Ion (ex. 4,2V sau 8,4V pentru 2S), însă nu are circuit de management al încărcării (BMS). Este necesară utilizarea unui modul dedicat de încărcare (ex. TP4056) conectat la ieșirea acestui boost converter.

Este compatibil cu panouri solare?

Da, este frecvent utilizat în sisteme solare portabile pentru a ridica tensiunea variabilă a panoului solar la o tensiune fixă necesară încărcării bateriilor sau alimentării dispozitivelor. Tensiunea panoului solar trebuie să fie între 3V și 35V.

De ce tensiunea de ieșire oscilează ușor sub sarcină mare?

La curenți apropiați de limita maximă (5A), ripla și stabilitatea pot fi afectate. Se recomandă adăugarea unui condensator electrolitic de 470–1000µF la ieșire și asigurarea unui radiator adecvat pentru MOSFET. Curentul continuu recomandat este de maximum 2,5A fără răcire suplimentară.

Modulul funcționează și la tensiuni de intrare sub 5V?

Da, modulul funcționează de la minimum 3V intrare, ceea ce îl face compatibil cu o singură celulă LiPo (3,7V nominal) sau cu 2–3 baterii AA/AAA în serie.
