Modul UPS Mini 5V/12V – Alimentare Neîntreruptă Compactă pentru Electronică și IoT
Modulul UPS Mini este o soluție compactă și eficientă de alimentare neîntreruptă, disponibilă în două versiuni: 5V/3A sau 12V/1.2A. Acceptă 1–2 acumulatori Li-Ion 18650 conectați în paralel și asigură comutare instantanee (zero delay) între sursa externă și baterie, fără nicio întrerupere a echipamentului alimentat.
Notă: Acumulatorii 18650 nu sunt incluși în pachet. Sunt necesari separat. Folosiți o sursă de alimentare de 5V cu minim 2A pentru funcționare corectă. Nu conectați bateria cu polaritate inversată.
De ce să alegi acest model? (Avantaje cheie):
- Comutare zero-delay: trecerea pe baterie este instantanee – echipamentul nu se resetează și nu detectează întreruperea.

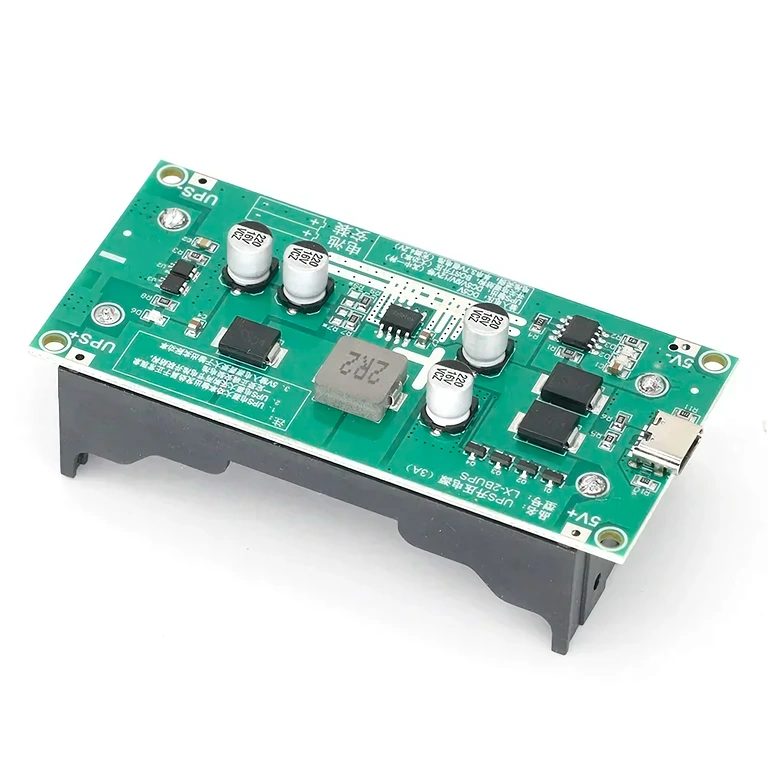

- Compatibil cu acumulatori 18650: suportă 1 sau 2 celule Li-Ion în paralel pentru autonomie extinsă.
- Alimentare Type-C până la 3A: curent de intrare superior față de MicroUSB, pentru încărcare mai rapidă și funcționare stabilă.
- Eficiență ridicată: booster cu randament de până la 96%, putere nominală 15W și vârf de 20W.
- Protecții complete Li-Ion: supradescărcare, supraîncărcare, scurtcircuit și protecție termică.

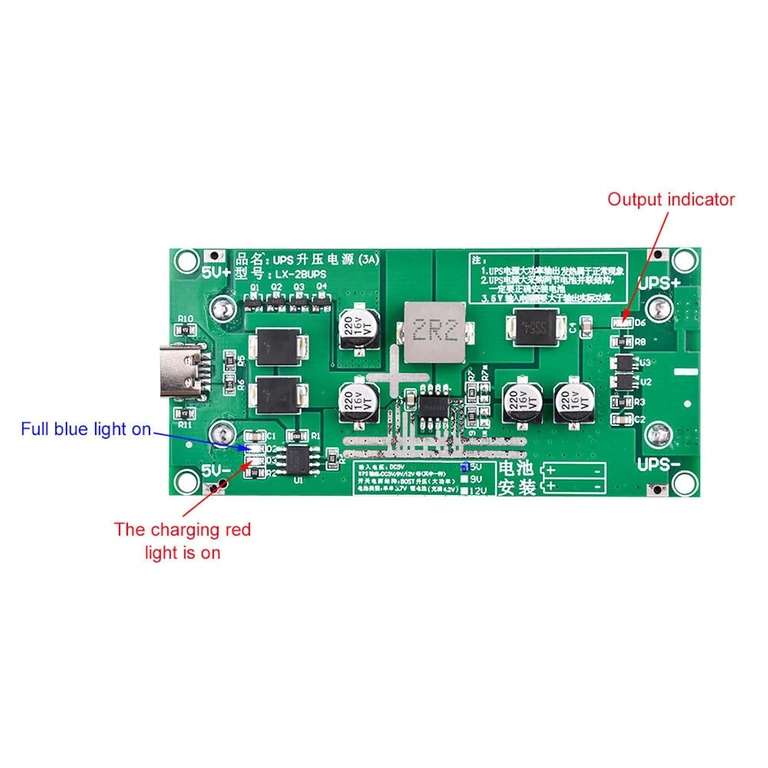

- Indicator LED dublu: roșu pentru încărcare activă, verde pentru baterie încărcată complet.

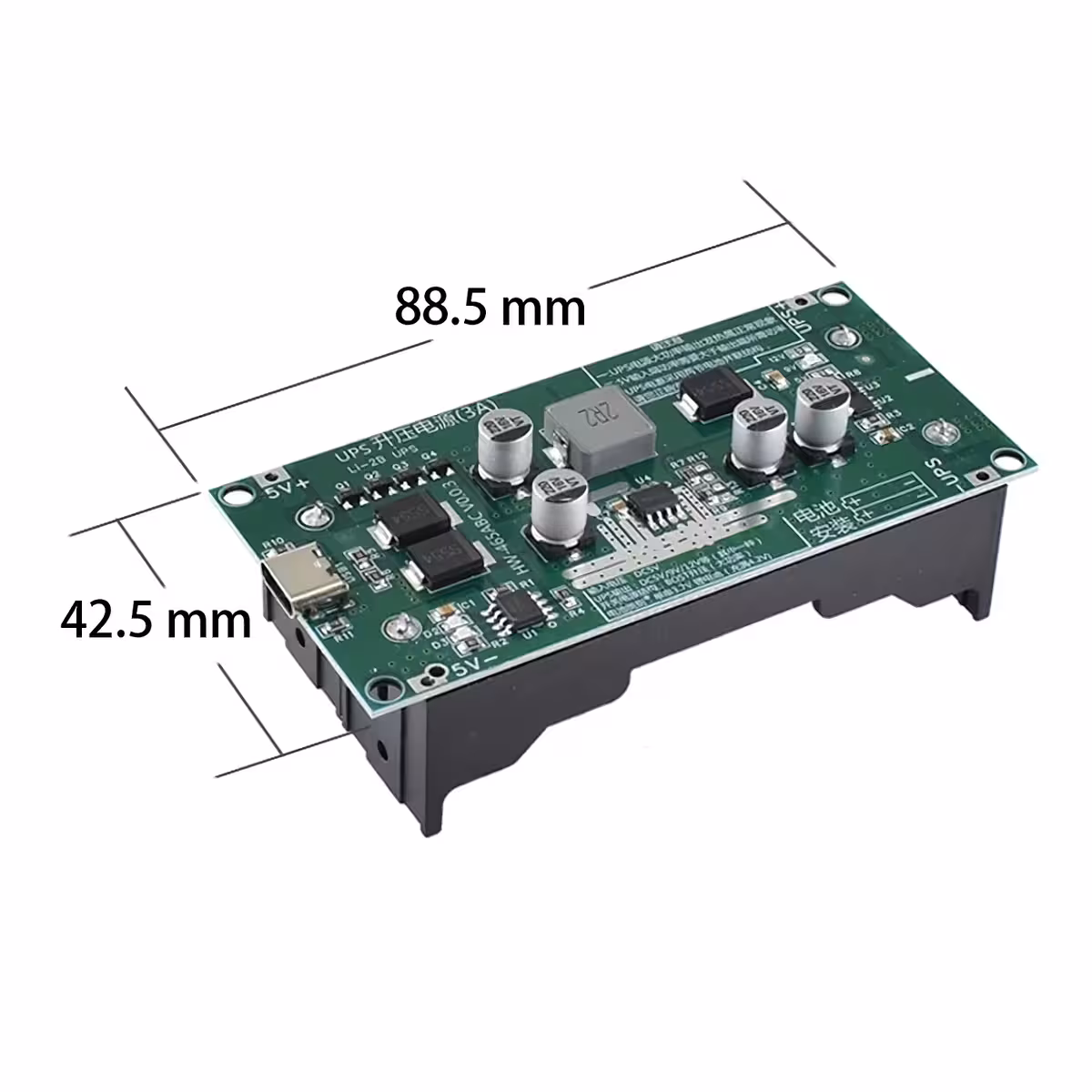

- Format ultra-compact: dimensiuni de doar 88 × 41 × 22 mm, ușor de integrat în orice proiect.
Detalii și Performanță
Modulul funcționează ca un UPS DC seamless: atât timp cât sursa externă este prezentă, alimentează dispozitivul și încarcă simultan bateria. La căderea tensiunii de intrare, comutarea pe acumulator se realizează fără nicio pauză, protejând echipamentul de resetări nedorite.
Versiunea 5V/3A este optimizată pentru Raspberry Pi, ESP32, Arduino, module IoT, senzori și mini-PC-uri. Versiunea 12V/1.2A este potrivită pentru routere, camere IP, controlere și echipamente industriale la 12V.

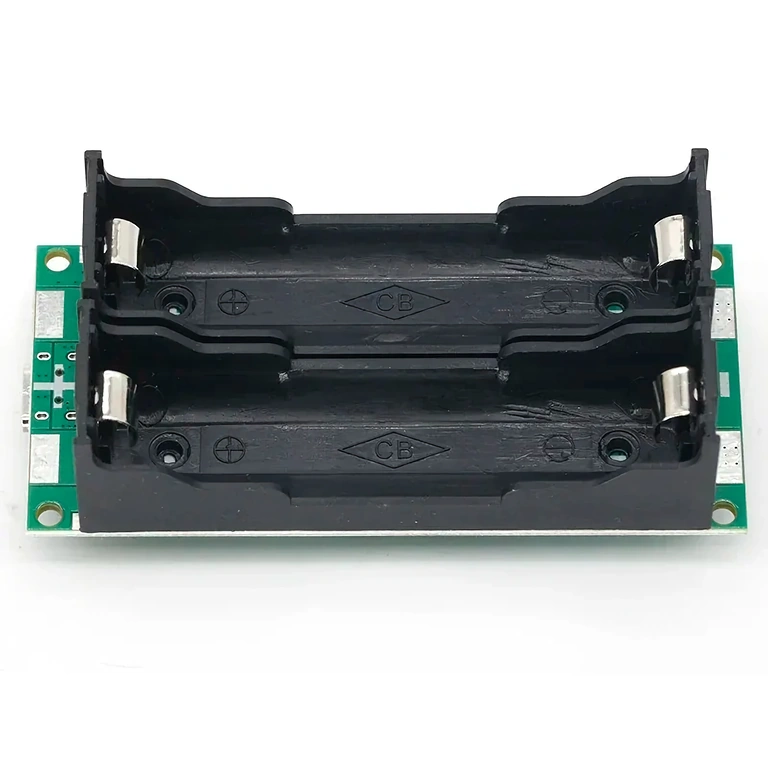

Intrarea acceptă atât conector Type-C cât și paduri de lipire 5V+ / 5V-, oferind flexibilitate maximă de integrare. Tensiunea de încărcare a acumulatorilor este de 4.2V, specifică celulelor Li-Ion standard 18650.
Atenție: la sarcini aproape de puterea maximă, modulul se poate încălzi – se recomandă asigurarea ventilației adecvate. Nu conectați bateria cu polaritate inversată, există risc de deteriorare ireversibilă a modulului.
| Parametru | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Tensiune ieșire | 5V DC | 12V DC |
| Curent maxim ieșire | 3A | 1.2A |
| Putere nominală | 15W | 15W |
| Putere de vârf | 20W | 18–20W |
| Eficiență booster | până la 96% | |
| Alimentare intrare | Type-C / paduri 5V+ 5V- | |
| Curent intrare maxim | 3A | |
| Baterii compatibile | Li-Ion 18650 – 1 sau 2 buc. în paralel | |
| Tensiune încărcare baterie | 4.2V | |
| Tip comutare UPS | Instantanee / Zero delay | |
| Protecții active | Scurtcircuit, supradescărcare, supraîncărcare, temperatură | |
| Indicator LED | Roșu = încărcare / Verde = încărcat | |
| Consum în gol | ≈ 25mA | |
| Dimensiuni | 88 × 41 × 22 mm | |
Conținut Pachet
- 1x Modul UPS Mini DC-DC (varianta selectată: 5V/3A sau 12V/1.2A)
Întrebări Frecvente
Ce versiune să aleg: 5V sau 12V?
Alege versiunea 5V/3A dacă alimentezi plăci de dezvoltare (Raspberry Pi, Arduino, ESP32) sau module IoT. Alege versiunea 12V/1.2A dacă echipamentul tău (router, cameră IP, controler) necesită tensiune de 12V.
Câți acumulatori 18650 sunt necesari?
Modulul funcționează cu 1 sau 2 acumulatori 18650 conectați în paralel. Cu 2 acumulatori, autonomia pe baterie este aproximativ dublă. Acumulatorii nu sunt incluși și trebuie achiziționați separat.
Comutarea pe baterie cauzează resetarea echipamentului?
Nu. Modulul are comutare de tip zero delay (seamless), ceea ce înseamnă că tranziția dintre sursa externă și baterie este instantanee, fără nicio întrerupere perceptibilă pentru echipamentul conectat.
Ce sursă de alimentare este necesară?
Este necesară o sursă de 5V cu minim 2A conectată prin portul Type-C. Pentru sarcini mari sau utilizare cu 2 acumulatori în curs de încărcare, se recomandă o sursă de 5V/3A.
Modulul se poate integra direct pe PCB?
Da. Pe lângă conectorul Type-C, modulul dispune de paduri de lipire 5V+ și 5V- pentru integrare directă în circuite custom sau pe PCB-uri proprii.
