Modul Releu de Timp Analogic OFF-Delay 1–480 Minute – Control Precis al Temporizării la AC 220V
Acest modul releu de timp mecanic/analogic oferă o soluție simplă și fiabilă pentru temporizarea la oprire (OFF-delay) a echipamentelor electrice casnice și industriale. Cu un interval reglabil de 1 până la 480 de minute și compatibilitate cu tensiuni AC 110–220V, modulul pornește imediat la alimentare și deconectează sarcina după expirarea timpului setat.
Notă: Funcția implementată este exclusiv OFF-delay (întârziere la oprire / temporizare la revenire) — la aplicarea tensiunii, releul se activează instantaneu, iar după intervalul de timp setat se oprește automat. NU este un temporizator de pornire (ON-delay).
De ce să alegi acest model? (Avantaje cheie):
- 16 intervale presetate – selectare rapidă și precisă: 1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 și 480 minute
- Pornire imediată la alimentare – releul se activează instantaneu, fără întârziere la inițializare
- Compatibilitate largă – funcționează cu AC 110–220V, potrivit pentru rețele electrice europene și americane
- Consum ultraredus – doar 43mA, eficient energetic pentru utilizare continuă
- Indicator LED intuitiv – lumină constantă când modulul este activ, clipire când timpul a expirat
- Construcție robustă – carcasă ignifugă, protecție la praf, operare între -25°C și 85°C
- Montaj facil – compact (57×35×20mm), cu diagramă de cablaj inclusă, ideal pentru DIY și aplicații industriale
Detalii și Performanță
Modulul utilizează o mecanică analogică de temporizare, eliminând nevoia de programare digitală complexă. Selectarea intervalului se face prin comutator rotativ cu 16 poziții fixe, oferind repetabilitate și precizie pentru fiecare ciclu de funcționare. Contactul de ieșire suportă un curent maxim de 7A, permițând conectarea directă a ventilatoarelor, lămpilor, motoarelor mici, încălzitoarelor sau umidificatoarelor fără releu intermediar. Materialul ignifug al carcasei și protecția la praf asigură siguranță sporită în medii mai puțin controlate, cum ar fi ateliere, depozite sau instalații exterioare adăpostite.
| Parametru | Valoare / Detaliu |
|---|---|
| Funcție temporizare | OFF-delay (întârziere la oprire) |
| Interval temporizare | 1–480 minute (16 poziții presetate) |
| Tensiune de alimentare | AC 110–220V |
| Curent maxim comutare | 7A |
| Consum propriu | 43mA |
| Număr ieșiri | 1 ieșire releu |
| Indicator LED | Aprins constant: activ | Clipire: timp expirat |
| Temperatură de lucru | -25°C ~ +85°C |
| Umiditate de lucru | 5% – 95% RH (fără condens) |
| Dimensiuni cu carcasă | 57 × 35 × 20 mm |
| Dimensiuni fără carcasă | 44 × 28 × 16 mm |
| Material carcasă | Plastic ignifug, protecție la praf |
Instrucțiuni de Programare și Utilizare
- Selectați intervalul dorit prin rotirea comutatorului în poziția corespunzătoare (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 sau 480 minute).

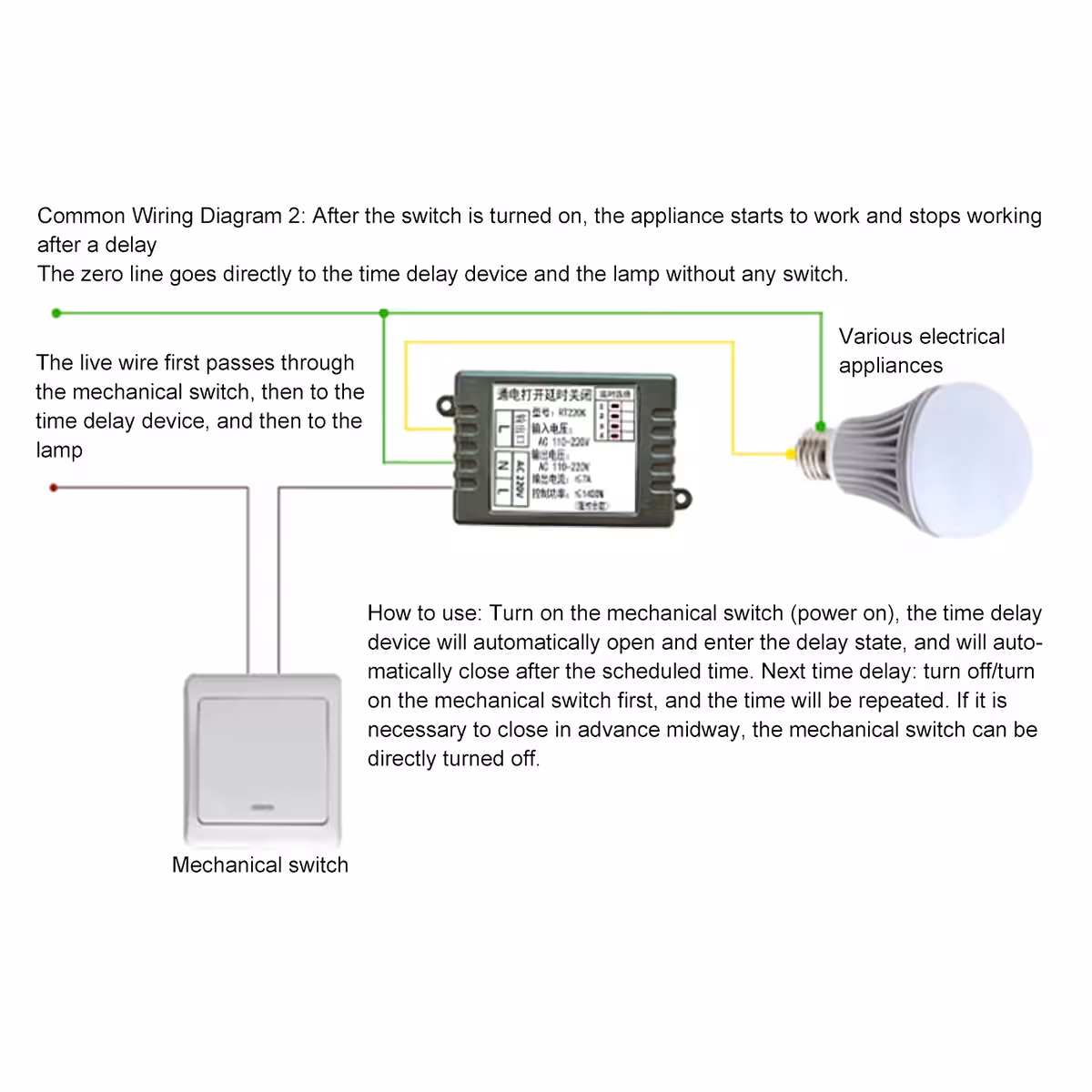

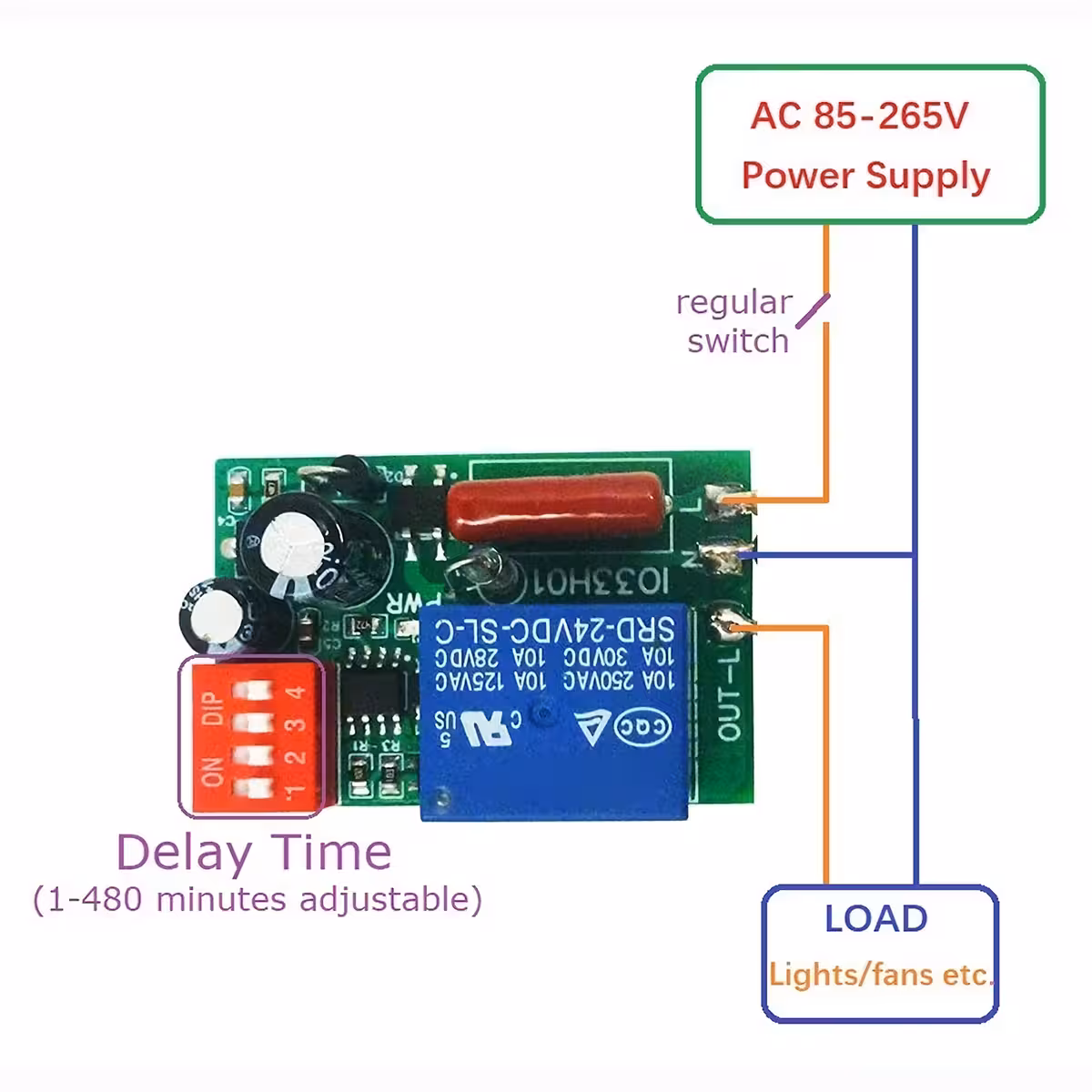

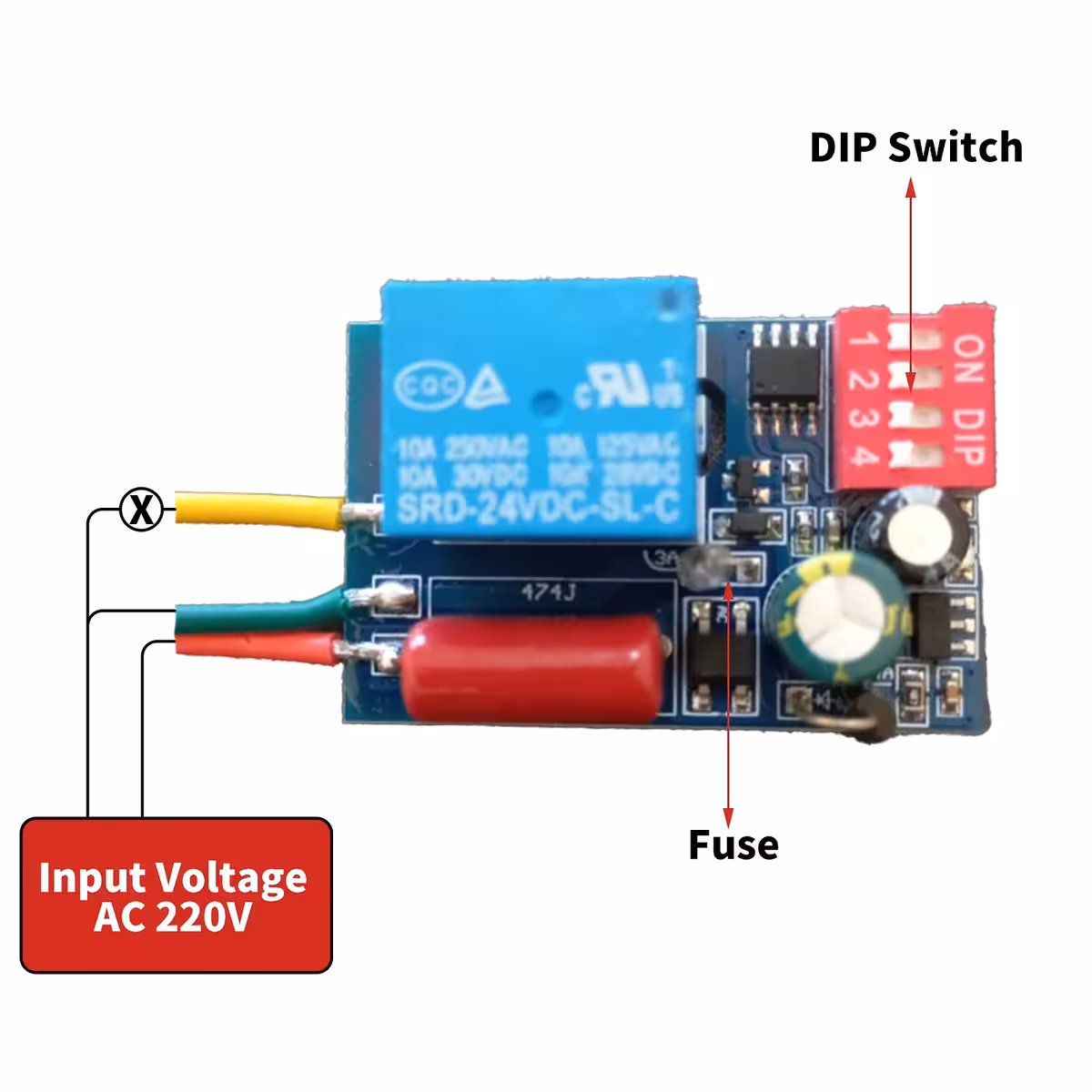

- Conectați modulul la rețeaua AC 110–220V conform diagramei de cablaj incluse în pachet.
- La aplicarea tensiunii, releul se activează imediat — LED-ul se aprinde constant, sarcina conectată pornește.
- La expirarea timpului setat, releul se decuplează automat — LED-ul începe să clipească, sarcina se oprește.
- Pentru un nou ciclu, întrerupeți și reaplicați alimentarea — modulul reia temporizarea de la început.
Conținut Pachet
- 1 × Modul releu de timp mecanic/analogic OFF-delay 1–480 min
- 1 × Diagramă de cablaj / instrucțiuni de conectare
Întrebări Frecvente
Care este diferența dintre OFF-delay și ON-delay?
La funcția OFF-delay (implementată de acest modul), releul pornește imediat la aplicarea tensiunii și se oprește după expirarea timpului setat. La ON-delay, releul pornește după expirarea unui interval de la aplicarea tensiunii. Acest modul este exclusiv OFF-delay.
Pot conecta direct un ventilator de baie sau o lampă de 220V?
Da. Modulul suportă sarcini de până la 7A la AC 220V, ceea ce îl face compatibil cu ventilatoarele de baie standard, lămpile, motoarele mici și alte echipamente casnice obișnuite, fără a fi necesare relee externe suplimentare.
Pot seta un interval intermediar, de exemplu 45 de minute?
Nu. Modulul oferă 16 intervale fixe presetate (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300, 480 minute). Nu este posibilă reglarea continuă a unui interval intermediar — trebuie ales cel mai apropiat interval disponibil.
Modulul funcționează și la 110V?
Da, modulul este compatibil cu AC 110–220V, putând fi utilizat atât în rețele electrice europene (230V), cât și americane (110–120V).
Ce semnifică LED-ul care clipește?
LED-ul aprins constant indică faptul că releul este activ și sarcina este alimentată. Clipirea LED-ului semnalează că timpul setat a expirat și releul s-a dezactivat — sarcina nu mai este alimentată.
