Modul Power Bank DIY 65W USB Type-C PD3.1 – Încărcare Rapidă pentru Laptop, Tabletă și Telefon
Modulul de putere USB Type-C PD 65W este soluția compactă și profesională pentru oricine dorește să construiască un power bank DIY de mare putere, o stație de încărcare personalizată sau să integreze încărcarea rapidă modernă într-un proiect electronic. Cu suport nativ pentru PD3.1 cu PPS, QC3.0, Huawei SCP/FCP și Samsung AFC, modulul este compatibil cu majoritatea dispozitivelor actuale.
Notă: Tensiunea de ieșire nu poate depăși tensiunea de intrare. Pentru a obține 20 V la ieșire (necesar pentru laptopuri), sursa de alimentare trebuie să furnizeze o tensiune superioară valorii de 20 V DC.
De ce să alegi acest modul? (Avantaje cheie):
- Putere reală de 65W – suficientă pentru încărcarea rapidă a laptopurilor, tabletelor și smartphone-urilor compatibile USB-C PD
- Compatibilitate universală – suportă PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+, BC1.2 și Apple Protocol
- Eficiență excepțională 92–97% – pierderi minime de energie, căldură redusă, autonomie maximizată
- Format ultra-compact 20×20 mm, 7 g – ideal pentru integrare în carcase DIY, power bank-uri și prototipuri
- Protecții electronice multiple – funcționare sigură la sarcini variate, curent în gol sub 3 mA
Detalii și Performanță
Alimentat cu o tensiune de intrare cuprinsă între 8 V și 30 V DC, modulul negociază automat tensiunea de ieșire în intervalul 3.3 V – 21 V direct cu dispozitivul conectat, prin interfața USB Type-C. Această adaptare dinamică garantează că fiecare dispozitiv primește exact tensiunea și curentul optime, conform standardelor moderne de fast charging.
Nivelul de ripple la ieșire sub 200 mV asigură o alimentare stabilă, fără perturbații care ar putea afecta bateria sau electronica dispozitivului conectat. Curentul fără sarcină extrem de redus (sub 3 mA) îl face potrivit și pentru aplicații alimentate din baterii, unde consumul în standby este critic.
Se recomandă asigurarea unei ventilații corespunzătoare la funcționarea în regim de putere maximă (65 W) pentru a preveni supraîncălzirea și a menține eficiența ridicată pe termen lung.
| Parametru | Valoare / Detaliu |
|---|---|

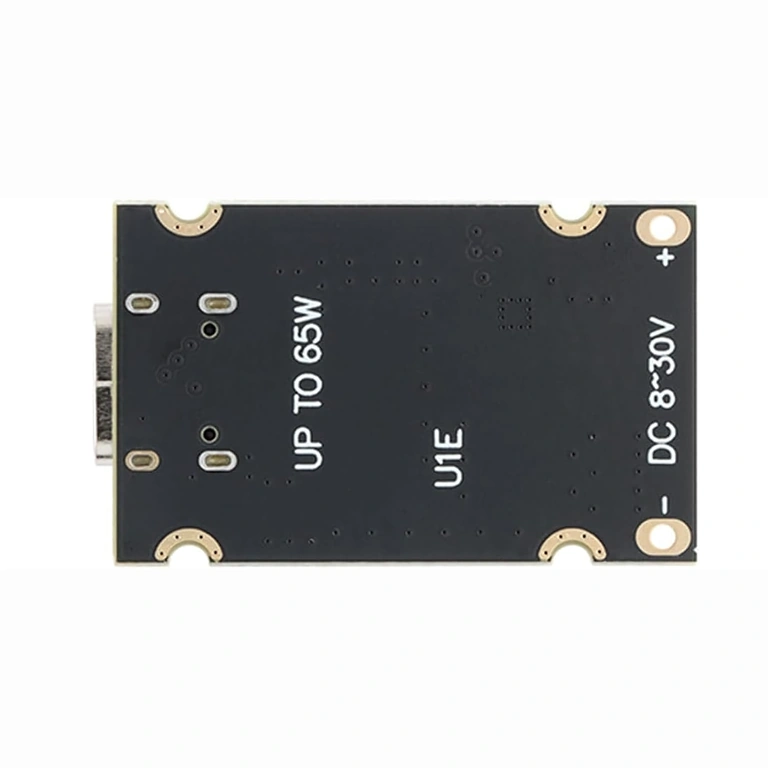

| Tensiune intrare | DC 8 – 30 V |
| Tensiune ieșire | 3.3 – 21 V (auto-negociată) |
| Putere maximă | 65 W |
| Interfață | USB Type-C |
| Protocoale suportate | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Eficiență conversie | 92% – 97% |
| Ripple ieșire | < 200 mV |
| Curent fără sarcină | < 3 mA |
| Dimensiuni | 20 × 20 mm |
| Greutate | 7 g |
Conținut Pachet
- 1 × Modul încărcare rapidă USB Type-C PD 65W (20 × 20 mm)
Întrebări Frecvente
Pot folosi acest modul pentru a încărca un laptop prin USB-C?
Da, cu condiția ca laptopul să suporte încărcarea prin USB-C Power Delivery și să furnizați la intrare o tensiune mai mare de 20 V DC. Laptopurile necesită de obicei 20 V, iar tensiunea de ieșire nu poate depăși tensiunea de intrare.
Ce sursă de alimentare trebuie să folosesc?
Pentru a obține puterea maximă de 65 W, aveți nevoie de o sursă DC stabilă între 22 V și 30 V, capabilă să furnizeze cel puțin 3 A. Pachetele de baterii LiFePO4 sau Li-Ion cu tensiune corespunzătoare sunt potrivite pentru aplicații power bank DIY.
Modulul funcționează și cu telefoane care nu suportă PD?
Da. Datorită compatibilității cu BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP și Samsung AFC, modulul funcționează cu practic orice smartphone modern, adaptând automat protocolul de încărcare.
Are nevoie de radiator sau răcire suplimentară?
La sarcini mici și medii, eficiența ridicată (până la 97%) menține temperatura scăzută. La utilizare continuă aproape de puterea maximă de 65 W, se recomandă asigurarea unui flux de aer sau atașarea unui mic radiator pentru a prelungi durata de viață a modulului.
Dimensiunile de 20×20 mm sunt suficient de mici pentru un power bank DIY compact?
Da, formatul 20 × 20 mm și greutatea de doar 7 g îl fac unul dintre cele mai compacte module de 65 W disponibile, ușor de integrat în carcase imprimate 3D sau cutii standard de power bank.
