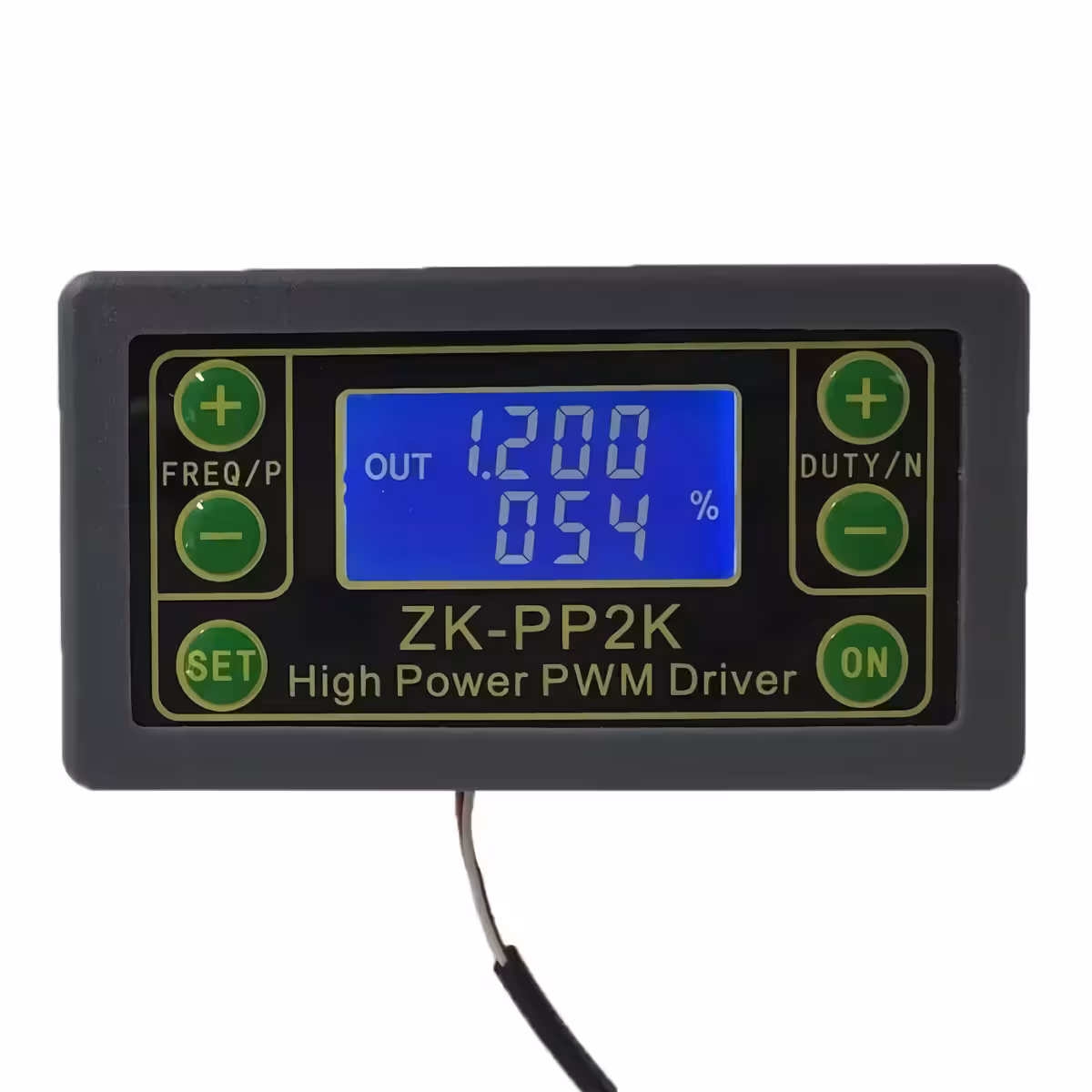

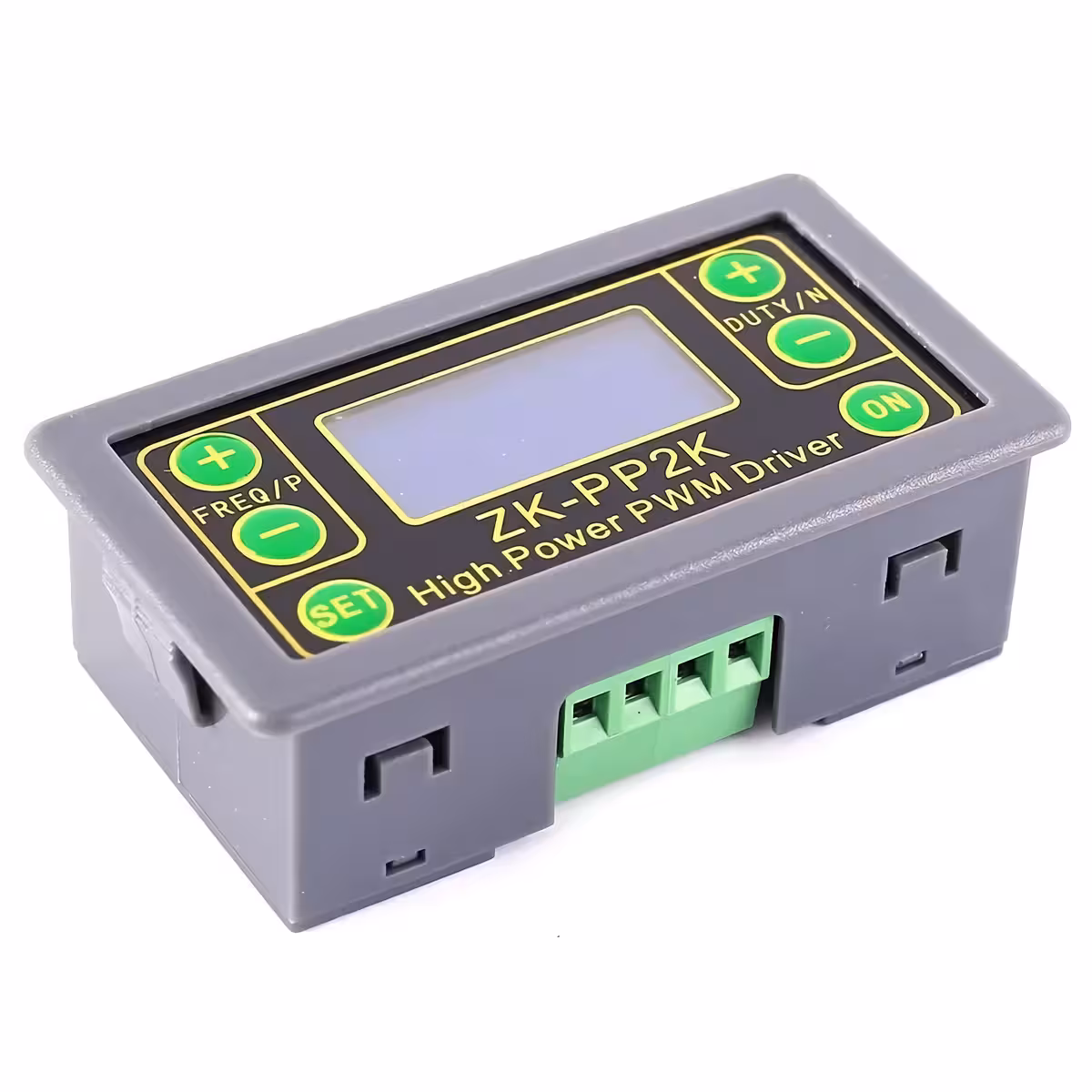

Acest dispozitiv reprezinta o solutie de varf in industrie, furnizand o gama extinsa de semnale electrice, inclusiv unde patrate, impulsuri si niveluri de iesire reglabile. Cu modurile sale duale, PWM si PULSE, ofera versatilitate in modularea semnalului, satisfacand cerintele variate de testare din diverse sectoare industriale. Echipat cu tehnologie de ultima generatie, acest dispozitiv ofera functionalitati fara precedent, transformandu-l intr-un instrument esential pentru aplicatii variate precum dezvoltarea experimentala, controlul motoarelor, interfatarea cu microcontrolere, reglarea luminozitatii si controlul vitezei.

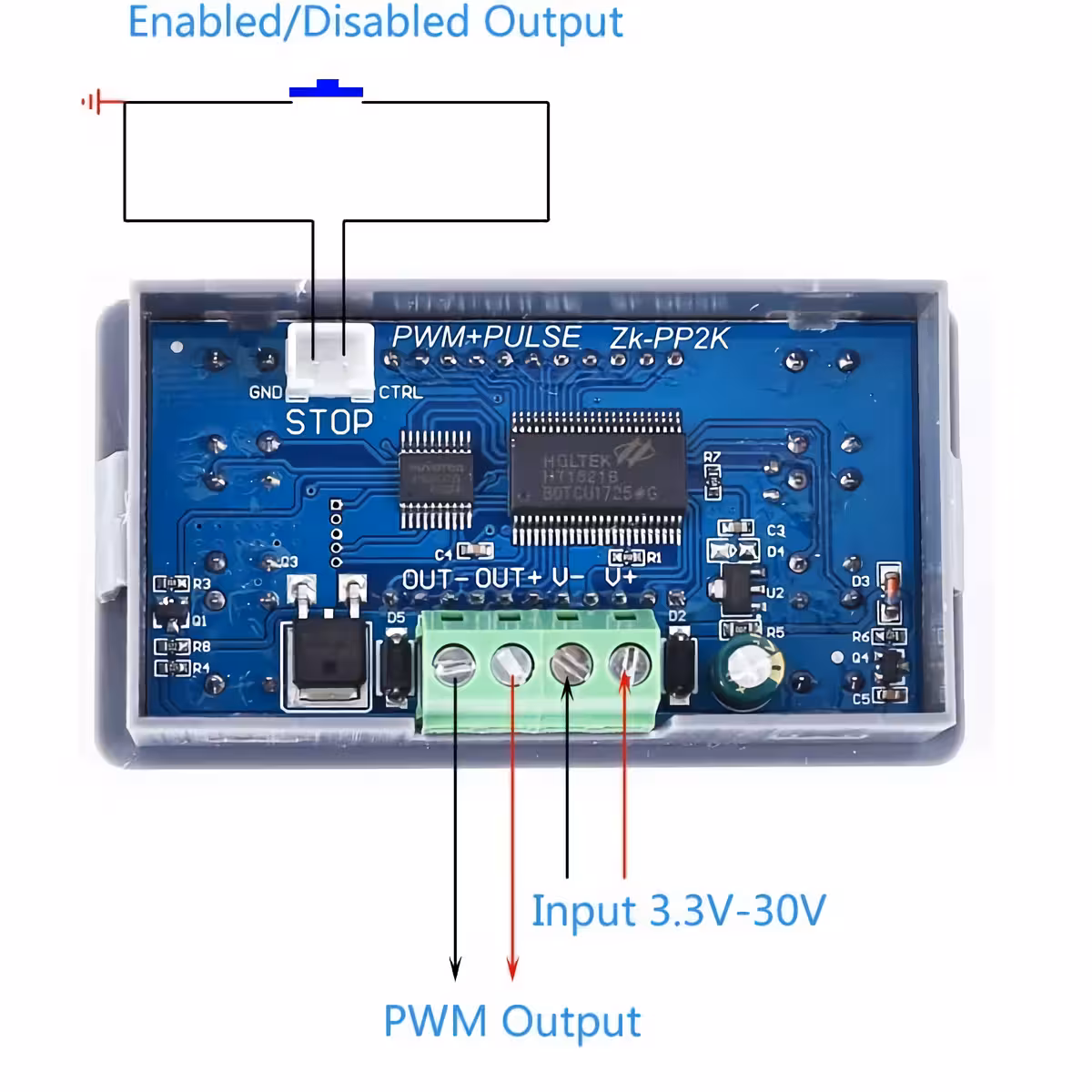

• Tensiune de Lucru: DC 3.3V-30V
• Interval de Frecventa: 1Hz~150KHz
• Interval de Ciclu de Lucru: 0.00%-100%
• Curent de Iesire: Pana la 8A
• Numar de Impulsuri: 1~9999 sau Infinit
• Timp de Asteptare: 0.000s~9999s
• Interval de Temperatura de Lucru: -20℃~85℃
• Interval de Umiditate de Lucru: 0%~95%RH
• Dimensiuni: 79 x 43 x 26mm

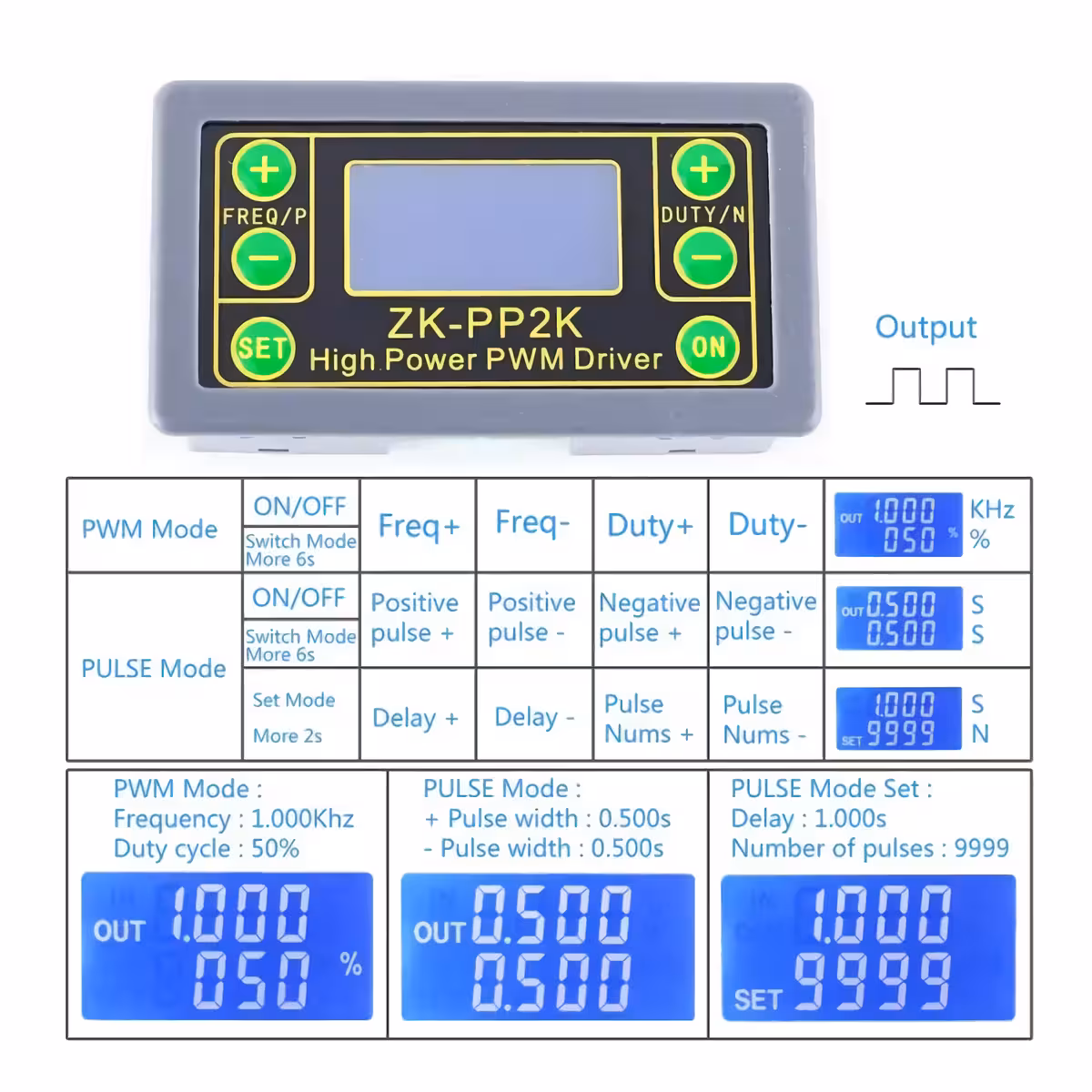

Moduri de Lucru:
1. Modul PWM: Frecventa, Ciclu de Lucru
• Ajustati frecventa ( de 1Hz pana la150KHz )
• Ciclul de lucru ( de la 1% pana la 100% )
1.1. Este modul PWM cand se afiseaza simbolul ‘%’.
1.2. Modul implicit de fabrica este modulul PWM.
1.3. Butonul FREQ+ si FREQ- sunt folosite pentru a seta frecventa de iesire. Utilizatorul poate apasa scurt pentru a seta valoarea in unitatea minima sau poate mentine apasat pentru setarea continua. Intervalul de frecventa este de la 1Hz la 150KHz.
1.4. Butonul DUTY+ si DUTY- sunt folosite pentru a seta ciclul de lucru al semnalului pentru frecventa. Utilizatorul poate apasa scurt pentru a seta valoarea in unitatea minima sau poate mentine apasat pentru setarea continua. Intervalul ciclului de lucru este de la 0.00% la 100%.
1.5. Apasati scurt butonul ‘ON’ pentru a activa sau dezactiva iesirea. Iesirea este activata cand se afiseaza simbolul ‘OUT’ in stanga. Iesirea este dezactivata daca nu apare simbolul ‘OUT’, iar modulul va produce 0V.
1.6. Frecventa implicita de fabrica este de 1KHz, iar ciclul de lucru este de 50%.
1.7. Schimbarea modului de lucru: Mentineti apasat butonul ‘SET’ timp de aproximativ 6 secunde. Apoi, intrati in modul PULSE daca simbolul ‘%’ dispare in dreapta.
2. Modul PULSE: Latimea Impulsului, Asteptarea, Numarul Impulsurilor
• Personalizati latimea impulsului pozitiv si negativ – temporizator cu releu de timp ciclic ( adica cat timp sa fie in modul pornit / cat timp sa fie in modul oprit – minimul este 0.0001 secunde, maximul este 9999 de secunde ),
• Intarziere / delay ( cat sa astepte pana sa inceapa ciclul – minimul este 0.0001 secunde, maximul este 9999 de secunde )
• Numarul de impulsuri ( de cate ori sa repete ciclul – de la 1 la 9999 sau nelimitat )
2.1. Este modul PULSE fara afisarea simbolului ‘%’.
2.2. Butonul P+ si P- sunt folosite pentru a seta timpul pentru impulsul pozitiv pe prima linie. Intervalul de timp este de la 0.000s la 9999s.
2.3. Butonul N+ si N- sunt folosite pentru a seta timpul pentru latimea impulsului negativ. Afisat pe a doua linie. Intervalul de timp este de la 0.000s la 9999s.
2.4. Apasati scurt butonul ‘ON’ pentru a activa sau dezactiva iesirea. Iesirea este activata cand se afiseaza simbolul ‘OUT’ in stanga. Iesirea este dezactivata daca nu apare simbolul ‘OUT’, iar modulul va produce 0V.
2.5. Latimea impulsului pozitiv implicita de fabrica este de 0.5 secunde, iar latimea impulsului negativ este de 0.5 secunde.
2.6. Mentineti apasat butonul ‘SET’ timp de 2 secunde pentru a intra in setarea numarului de impulsuri si a timpului de asteptare. Ecranul va afisa simbolul ‘SET’ in coltul din stanga jos. Nota: Odata intrat in acest mod, iesirea va fi dezactivata si numarul de impulsuri va fi sters.
2.7. Butonul P+ si P- sunt folosite pentru a seta timpul de asteptare. Intervalul de timp este de la 0.000s la 9999s.
2.8. Butonul N+ si N- sunt folosite pentru a seta numarul de impulsuri. Intervalul este de la 1 la 9999 sau Infinit (afiseaza ‘–-‘).
2.9. Timpul de asteptare implicit de fabrica este de 0 secunde, iar numarul de impulsuri este infinit.
2.10. Revenire automata la interfata impulsului apasand butonul ‘SET’ timp de 2 secunde.
2.11. Apasati scurt butonul ‘ON’ dupa setarea timpului de asteptare si apoi incepeti sa generati numarul setat de impulsuri.
2.12. Iesirea va produce automat 0V daca numarul de impulsuri este trimis. Iesirea va fi dezactivata si numarul de impulsuri va fi sters daca apasati butonul ‘ON’ in timpul iesirii.
2.13. Numarul de impulsuri setat este generat de fiecare data cand modulul este pornit si apoi se opreste sau apasati butonul ‘ON’ pentru a reporni.
Idei de aplicatii practice pt un motor:
1. Generati un semnal de unde patrate de 20KHz cu un ciclu de lucru de 60% in modul PWM. ( motorul se va invarti la 60% din capacitatea sa)
2. Creati un ciclu infinit cu impulsuri de 0.6s ACTIVE si 0.2s INACTIVE in modul PULSE ( motorul va functiona 0.6 secunde, se va opri 0.2 secunde, va functiona din nou 0.6 secunde, iar se va opri 0.2 secunde si tot asa la infinit )
3. Implementati o intarziere de 5s dupa pornire, apoi initiati un ciclu cu impulsuri ACTIVE de 0.6s si INACTIVE de 0.2s. ( motorul va astepta 5 secunde, apoi motorul va functiona 0.6 secunde, se va opri 0.2 secunde, va functiona din nou 0.6 secunde, iar se va opri 0.2 secunde si tot asa la infinit)
4. Stabiliti o intarziere de 5s dupa pornire, urmata de semnale ACTIVE de 10ms si semnale INACTIVE de 10ms, repetate de 100 de ori. ( motorul va astepta 5 secunde, va functiona 10 milisecunde si se va opri 5 secunde de cate 100 de ori )
5. Intarziere de 5s dupa pornire. Apoi mentineti iesirea continua. ( motorul va astepta 5 secunde apoi va functiona ).
Idei de utilizare:
1. Controlul vitezei motoarelor DC in diverse aplicatii, cum ar fi ventilatoare, vehicule telecomandate si alte dispozitive cu motoare electrice.
2. Controlul precis al motoarelor pas cu pas folosite in imprimante 3D, roboti, sisteme de pozitionare si alte aplicatii de control al pozitiei.
3. Controlul servo-motoarelor si a altor actuatori in aplicatii de robotica industriala si pozitionare pentru a controla miscarile si pozitionarea precisa a dispozitivelor.
4. Controlul Luminozitatii LED: Utilizati semnalele generate pentru a regla luminozitatea LED-urilor in aplicatii de iluminat, creand efecte luminoase personalizate.
5. Controlul Electrovalvelor: Puteti regla fluxul lichidului in mod precis. Acest lucru este util in sistemele de irigatii si stropire, sistemele de apa automatizate si alte aplicatii industriale in care reglarea precisa a fluxului este cruciala.
6. Testarea si Calibrarea Senzorilor: Poate fi utilizat pentru a testa si calibra senzorii, cum ar fi senzorii de temperatura sau senzorii de lumina, in diferite conditii de semnal.
7. Simularea Semnalelor de Senzor: Creati semnale care simuleaza raspunsurile senzorilor pentru a testa reactiile dispozitivelor electronice si software-ului asociat.
8. Aplicatii Audio: Folosit pentru generarea semnalelor audio pentru testarea si calibrarea echipamentelor audio, cum ar fi difuzoarele si amplificatoarele.
9. Generarea Semnalelor de Telecomanda: Produceti semnale de control pentru a testa si a calibra dispozitivele telecomandate, cum ar fi dronele sau alte aparate telecomandate.
10. Calibrarea Echipamentelor Electronice: Generatorul poate fi folosit pentru a calibra osciloscopuri, multimetre si alte instrumente electronice.
11. Dezvoltare Experimentala: Este ideal pentru dezvoltarea si testarea de circuite electronice, permitand inginerilor sa testeze diverse configuratii de semnale intr-un mediu de laborator.
12. Experiente de Invatare in Laboratoare: Utilizati generatorul de semnal pentru a crea scenarii de laborator in scoli si universitati, pentru a ajuta elevii si studentii sa inteleaga principiile semnalelor si modularii acestora.
13. Proiecte de Hobby: Potrivit pentru entuziastii de electronice care doresc sa creeze proiecte personalizate, cum ar fi jocuri electronice, instalatii artistice interactive sau dispozitive IoT (Internet of Things).
Aceste exemple demonstreaza versatilitatea si aplicabilitatea dispozitivului intr-o gama larga de domenii, oferind ingeniozitate si precizie in dezvoltarea proiectelor electronice si experimentelor practice.
