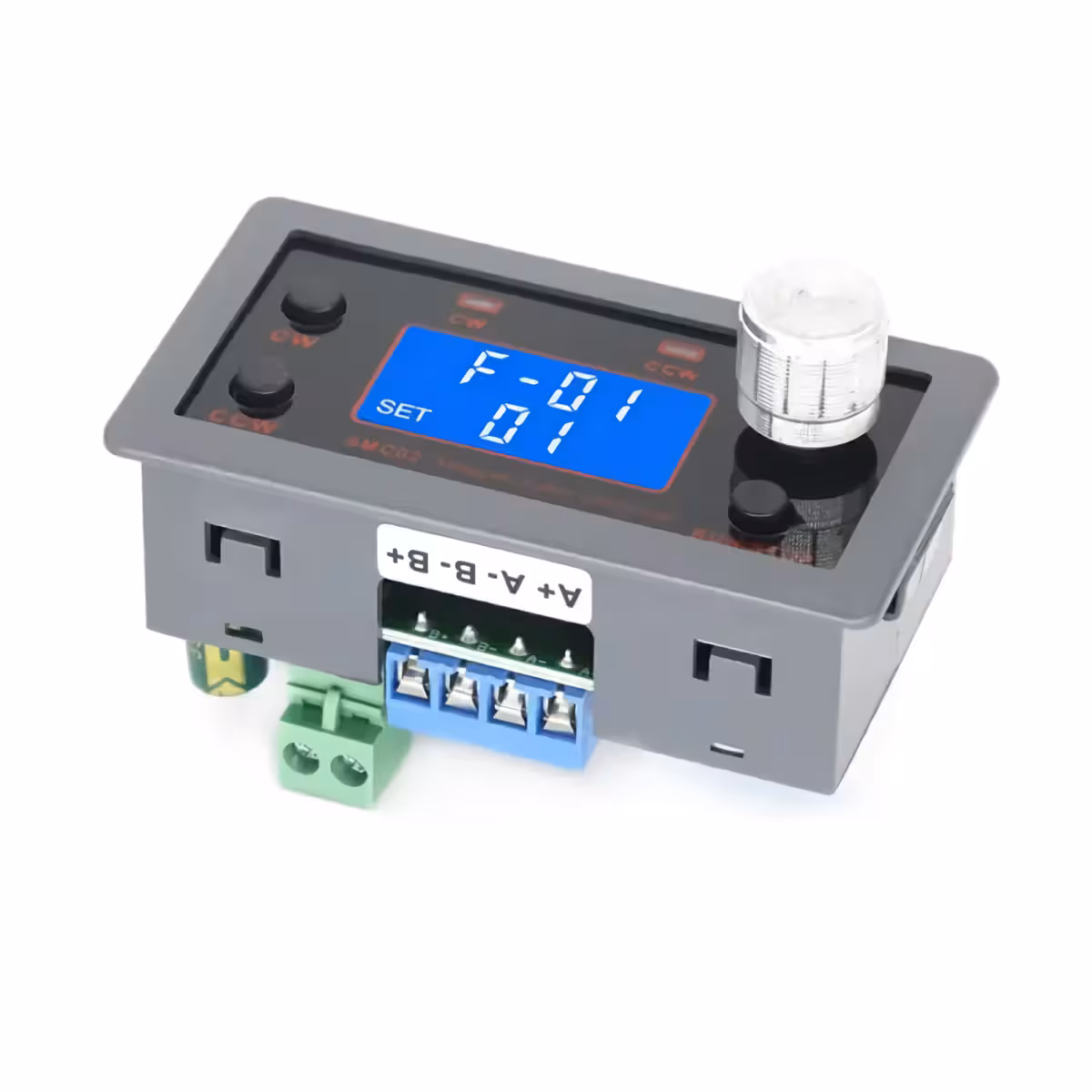

Modul de control cu driver integrat pt motor stepper – performanta si precizie in automatizari industriale

– special conceput pentru motoarele pas cu pas cu un singur ax.
– are mai multe moduri de functionare prestabilite si utilizatorul poate selecta rapid traiectoria de miscare potrivita.
– poate salva parametrii setati dupa oprirea alimentarii si accepta setarea distantei / vitezei / intarzierii / numarului de cicluri.
– poate functiona independent ca un modul sau poate fi utilizat in combinatie cu alte sisteme.
– capacitatea de a controla motorul stepper fara a recurge la Arduino / Python , oferind o solutie independenta si flexibila
– poate fi folosit in diverse aplicatii de control industrial.

Caracteristici:

1. Controler si Driver: Functii integrate de controler si driver pentru motorul pas-cu-pas ( step motor ). Poate realiza nu numai actionarea motorului, dar poate controla si starea de functionare a motorului pas-cu-pas in timp real.
2. Inainte si Inapoi: Poate schimba directia de rotatie atat prin apasarea unui buton, cat si prin intermediul unui potentiometru. Directia se schimba automat si in functie de modul de lucru selectat pentru a realiza aplicatii multiple.
3. 3 Moduri de Control: Pe langa modulul sau integrat de parametri prestabiliti, poate fi controlat si prin butoane externe sau alte drivere.
4. 9 Stari de Lucru: Dispune de 9 programe de lucru prestabilite, acoperind cele mai multe aplicatii, pentru a satisface nevoile diferitelor scenarii. Inainte/Inapoi/Intarziere/Bucle/Blocare automata/Fara blocare/Viteza de rotatie si altele.
5. Ecran LCD HD: Ecranul LCD HD afiseaza clar viteza / intarzierea / numarul de cicluri, facilitand vizualizarea si setarea diversilor parametri. Asigura controlul de inalta precizie al motorului. Parametrii au functia de memorie si nu se pierd dupa oprirea alimentarii.

Parametri:

• Tensiune de intrare: DC 5V-30V
• Curent de iesire/driver: 4A (maxim)
• Axe de control: Un singur ax
• Motor potrivit: Motor pas-cu-pas 42/57 ( Nema17 / Nema23 )
• Viteza de control: 0,1-999 RPM
• Numar de impulsuri inainte: 1-9999999
• Numar de impulsuri inapoi: 1-9999999
• Numar de cicluri: 1-9999 sau bucla infinita
• Intarziere inainte: 0,0-999,9 secunde
• Intarziere inapoi: 0,0-999,9 secunde
• Subdiviziune: 1/2/4/8/16/32
• Control acceleratie/deceleratie: Da
• Protectie inversare polaritate intrare: Da
• Moduri de control: Automat/Manual/Setare
• Temperatura de lucru: -20°C pana la 85°C
• Umiditate de lucru: 5% pana la 95% RH

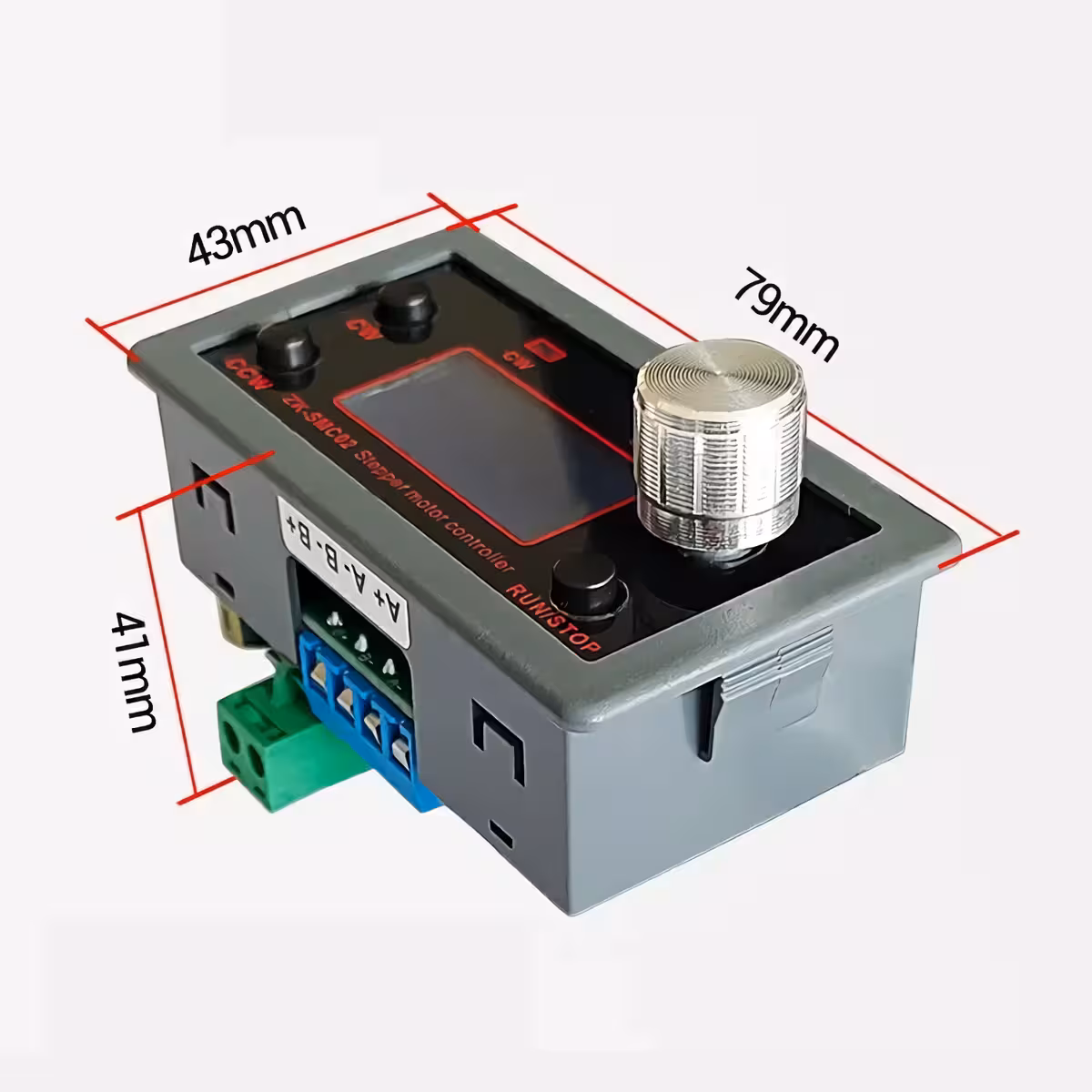

• Dimensiuni modul: 79 x 43 x 41 mm

Metode de Configurare:

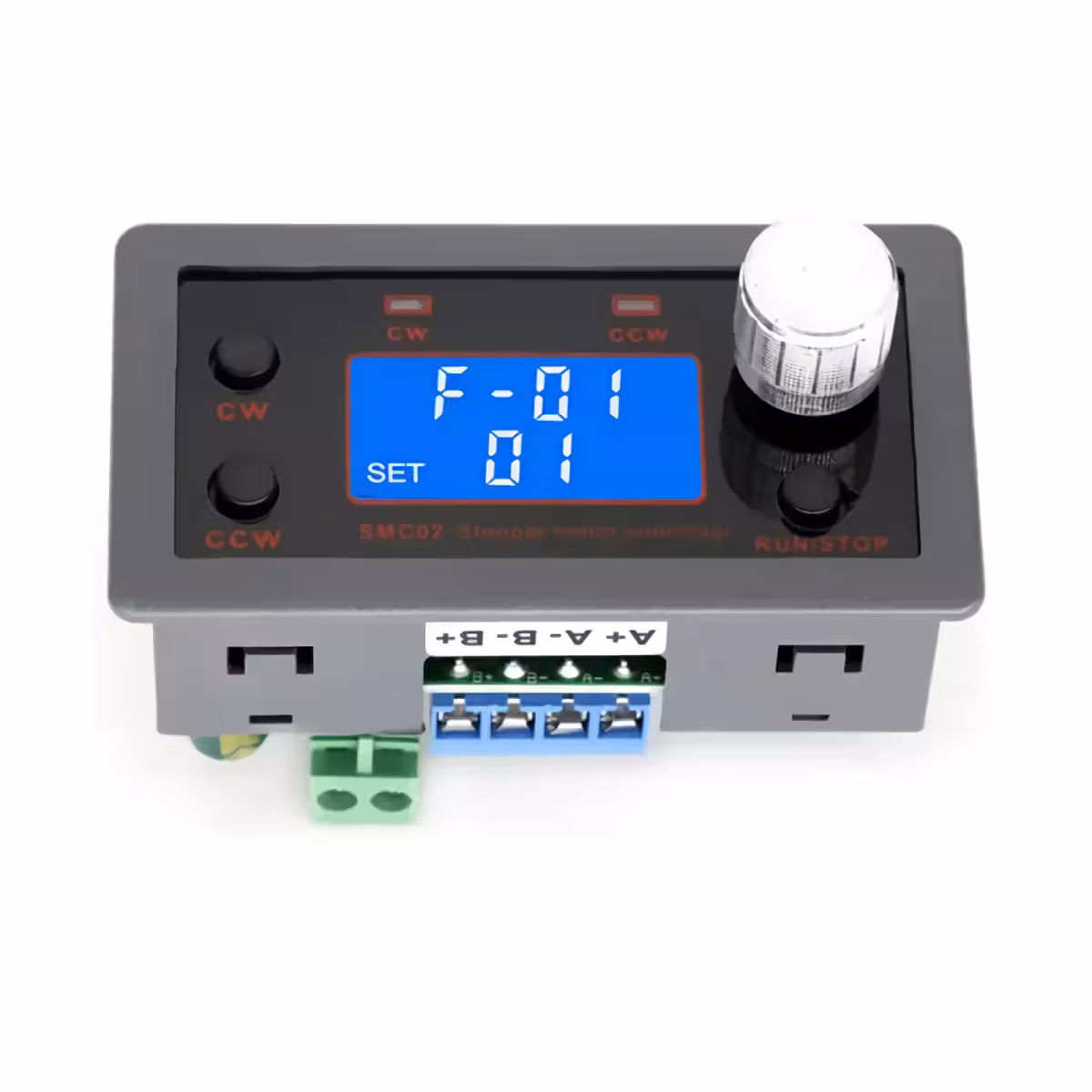

1. Interfata de rulare:

1.1. Prima linie afiseaza viteza de rotatie in RPM.
1.2. A doua linie afiseaza timpul de intarziere sau numarul de cicluri, care pot fi setate prin meniul F-10.
1.3. Apasati butonul CW pentru rotatie in sensul acelor de ceas sau inainte.
1.4. Apasati butonul CCW pentru rotatie in sens invers acelor de ceas sau inapoi.
1.5. Apasati butonul RUN/STOP pentru a incepe sau opri rotatia.
1.6. Rotiti potentiometrul pentru a schimba viteza de rotatie inainte sau inapoi. Nota: modul de operare difera in functie de modurile diferite.
1.7. Mentineti apasat potentiometrul mai mult de 3 secunde pentru a intra in modul de setare a parametrilor.

2. Interfata de parametri:

2.1. Rotiti potentiometrul pentru a schimba parametrul F-01~F-13 dupa ce intrati in modul de setare a parametrilor.
2.2. Parametrul selectat clipeste.
2.3. Apasati potentiometrul pentru a selecta valoarea parametrului.
2.4. Metoda de modificare a valorii 1: Rotiti direct potentiometrul pentru a schimba valoarea.
2.5. Metoda de modificare a valorii 2: Apasati din nou potentiometrul si bitul selectat clipeste. Apoi rotiti potentiometrul pentru a schimba valoarea acestui bit de la 0 la 9. Modificati si alti biti in aceeasi metoda.
2.6. Apasati butonul RUN/STOP pentru a reveni la parametru
2.7. Setati alte parametri si valorile parametrilor daca este necesar.
2.8. Salvati si iesiti din modul de setare a parametrilor dupa ce mentineti apasat potentiometrul mai mult de 3 secunde.

3. Functie auxiliara:

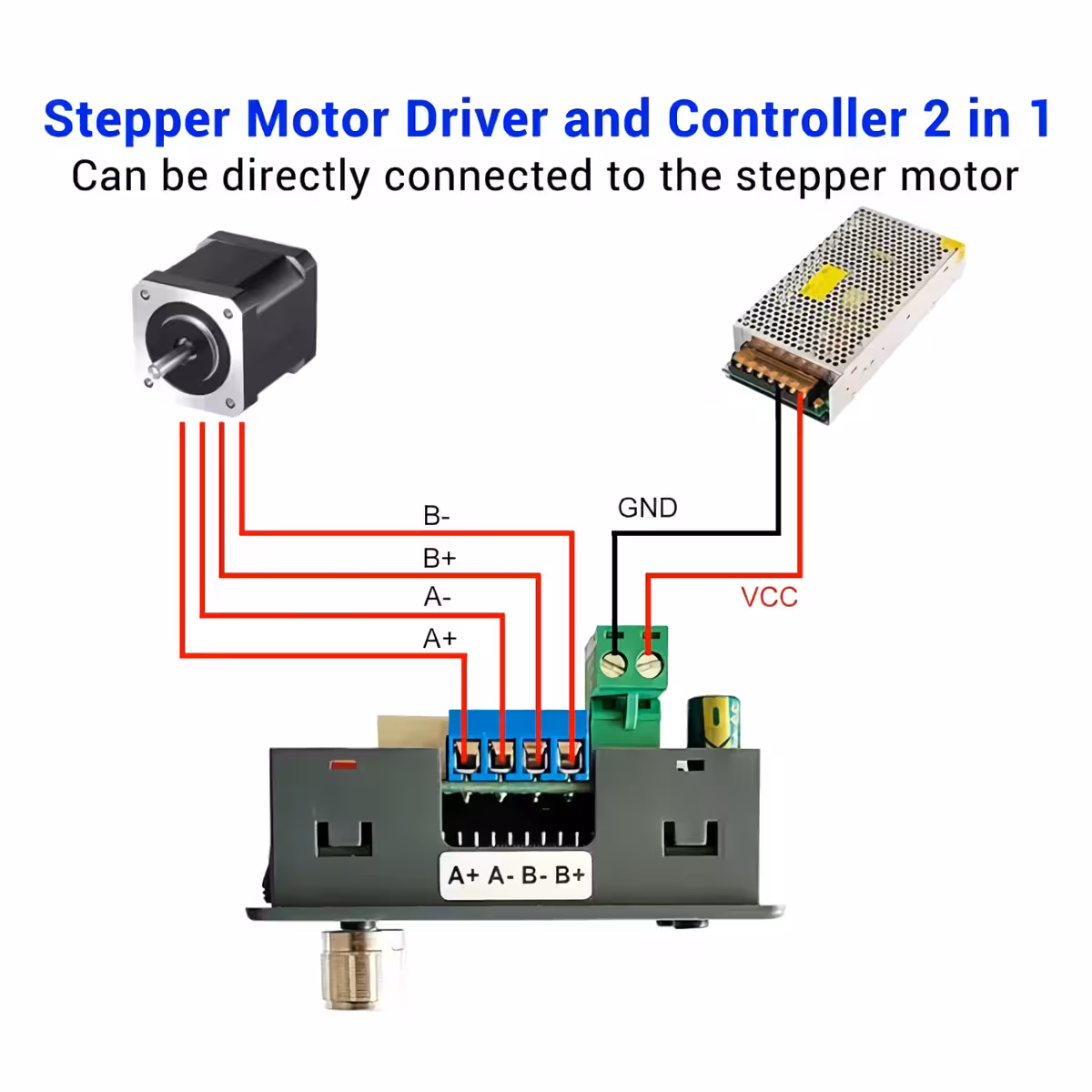

3.1. Poate functiona independent in mod implicit, este necesar doar sa conectati alimentarea si motorul stepper, fara a mai conecta alte accesorii.

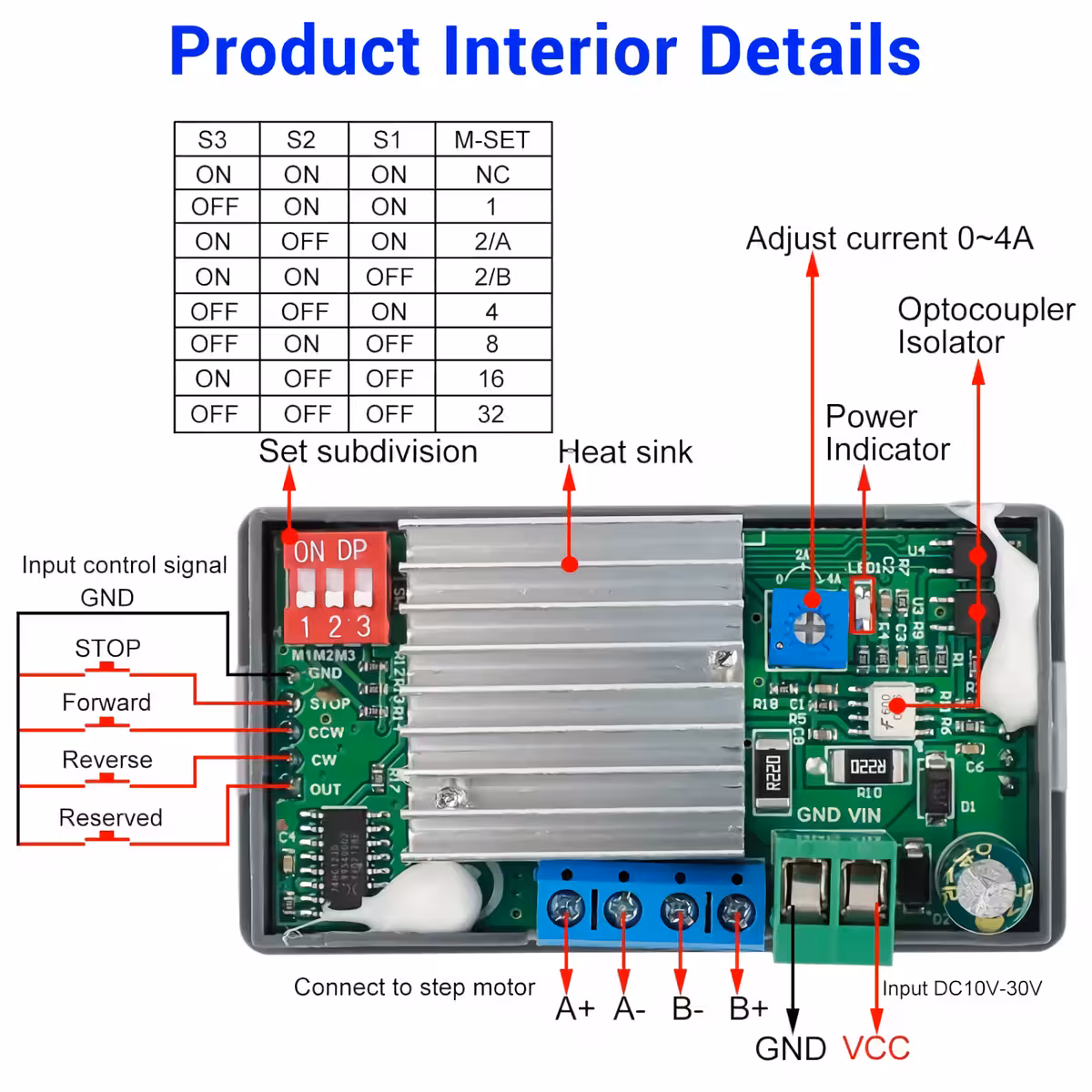

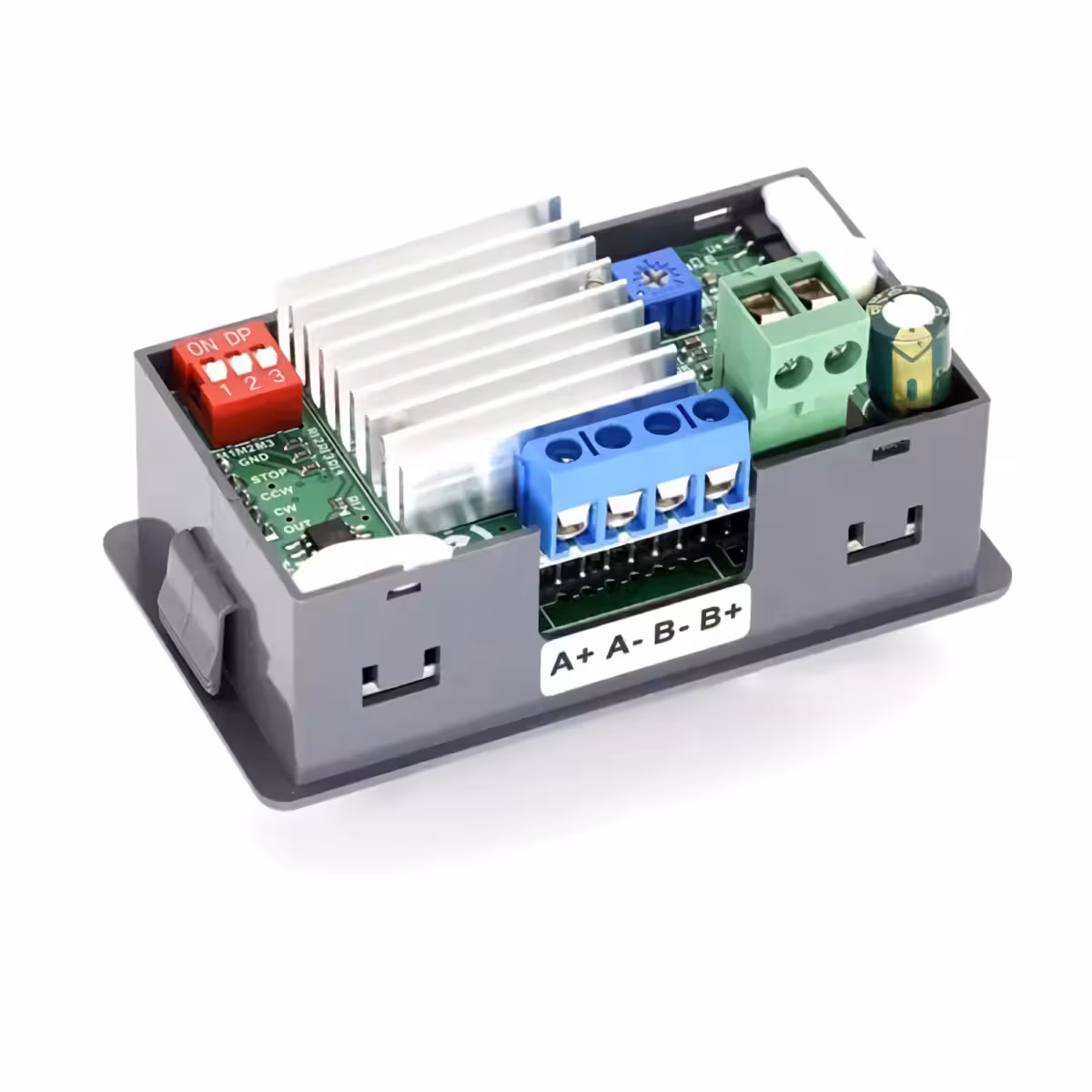

3.2. Utilizatorii pot, de asemenea, sa conecteze butoane de control externe pentru a schimba modul de operare. Butoanele de control externe pot fi introduse de la terminalul COM/STOP/CCW/CW/OUT de pe PCB.

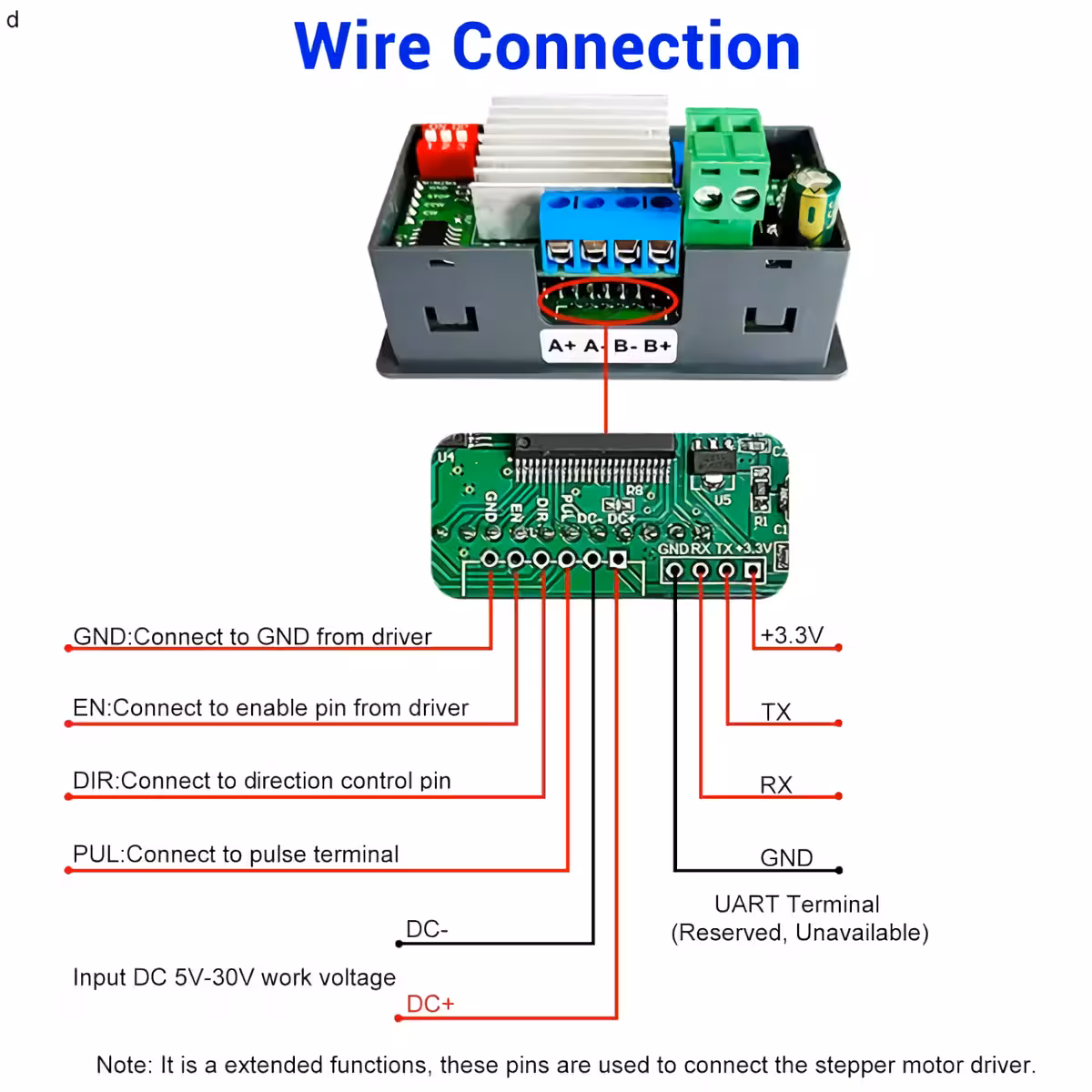

3.3. Utilizatorii pot, de asemenea, sa conecteze alte tipuri de drivere pentru motoarele stepper si sa utilizeze acest device doar ca un controler pentru motorul stepper. Auto/Manual/Setup

4. Mod de Lucru:

4.1. Modul de Control Automat: Motorul pas cu pas functioneaza cu parametrii setati ai dispozitivului.
4.2. Modul de Control Manual: Acest mod necesita conectarea butoanelor la terminalele COM/STOP/CCW/CW.
4.3. Modul de Control Configurare: Acest mod necesita conectarea la alti driveri pentru motoarele stepper si utilizarea acestui dispozitiv ca un controler pentru motorul stepper.

Note Importante:

1. Potrivit pentru motoarele pas-cu-pas cu 2 faze, indiferent daca au 4 fire, 5 fire, 6 fire sau 8 fire.
2. Dispune de drivere si controlere integrate, dar poate fi conectat si la alte drivere.

Aplicatii:

• Control automatizat industrial
• Masini CNC
• Ambalare mecanica
• Prelucrare si testare electronica
• Linii de asamblare automata
• Robotica si automatizare a proceselor
• Sisteme de pozitionare si miscare
