Tahometru Digital LED cu Senzor Hall – Monitorizare Precisă RPM pentru Tractoare, Combine și Utilaje Industriale
Acest tahometru digital cu senzor magnetic Hall NPN este instrumentul esențial pentru monitorizarea în timp real a turației motoarelor și utilajelor agricole sau industriale. Compatibil cu tensiuni DC 8V–24V (ideal 12V/24V), oferă citiri precise între 5 și 9999 RPM cu o rată de actualizare de peste 3 ori pe secundă, garantând control optim și eficiență maximă în orice aplicație.
Notă: Pachetul include atât tahometrul digital LED, cât și senzorul Hall NPN cu magnet. Nu este necesară achiziția separată a senzorului.
De ce să alegi acest model? (Avantaje cheie):
- Afișaj LED albastru 0,56 inch – citire clară și rapidă în orice condiții de lumină, inclusiv în exterior sau în ateliere industriale.
- Rată de actualizare >3 ori/secundă – date în timp real pentru reacție imediată la variațiile de turație.
- Compatibilitate universală 12V/24V – funcționează pe tractoare, combine agricole, strunguri, generatoare, bărci motorizate și utilaje industriale.
- Precizie ridicată – ±2 RPM sub 5000 RPM și ±3 RPM peste 5000 RPM, pentru măsurători de încredere.
- Senzor Hall NPN inclus – detecție stabilă prin magnet, distanță detectare 1–10 mm, fără contact direct cu axul rotativ.
- Instalare rapidă și simplă – se montează pe panou cu decupaj 76×39 mm; cablaj intuitiv cu 3 fire.
Detalii și Performanță

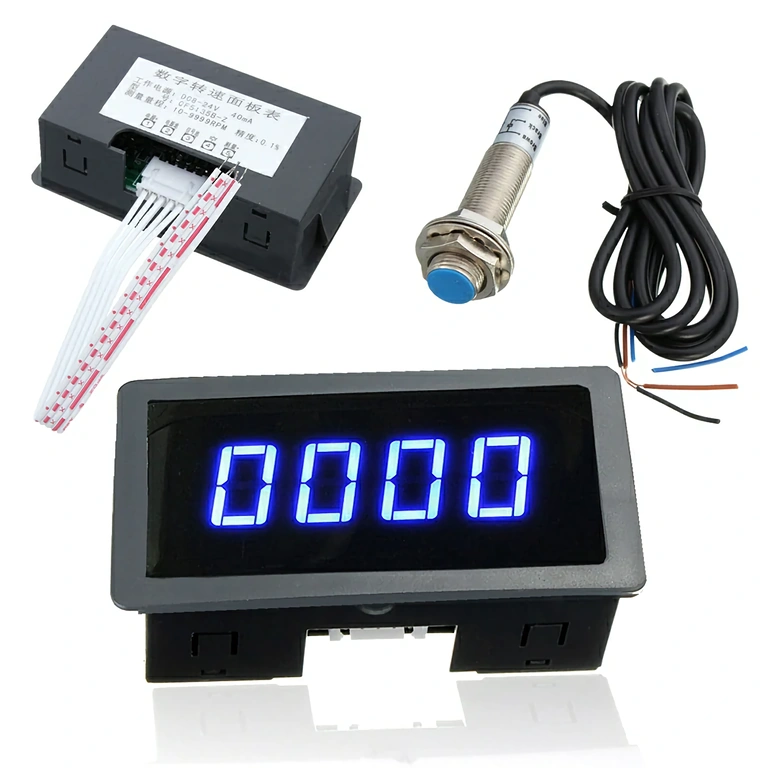

Tahometrul este construit în jurul unui modul de afișare LED digital cu cifre albastre de 0,56 inch, vizibile chiar și în condiții de lumină intensă. Intervalul de măsurare 5–9999 RPM și frecvența de răspuns de 100 Hz îl fac potrivit atât pentru motoare lente (arbori PTO, axuri de cupla de putere), cât și pentru echipamente cu turație ridicată.
Senzorul Hall NPN funcționează pe principiul detecției câmpului magnetic generat de magnetul inclus (10×2 mm), montat pe axul rotativ. Distanța de detectare reglabilă între 1 mm și 10 mm permite adaptarea ușoară la diverse configurații mecanice. Cablul de 1 metru lungime oferă flexibilitate în montaj, iar temperatura de operare –10°C până la +60°C asigură funcționare fiabilă în condiții dificile de câmp sau atelier.
| Parametru | Valoare / Detaliu |
|---|---|
| Mod de afișare | LED albastru, cifre 0,56 inch |
| Tensiune de alimentare | DC 8V – 24V (compatibil 12V și 24V) |
| Interval de măsurare | 5 – 9999 RPM |
| Precizie | ±2 RPM sub 5000 RPM / ±3 RPM peste 5000 RPM |
| Rată de actualizare | >3 ori / secundă |
| Frecvență de răspuns | 100 Hz |

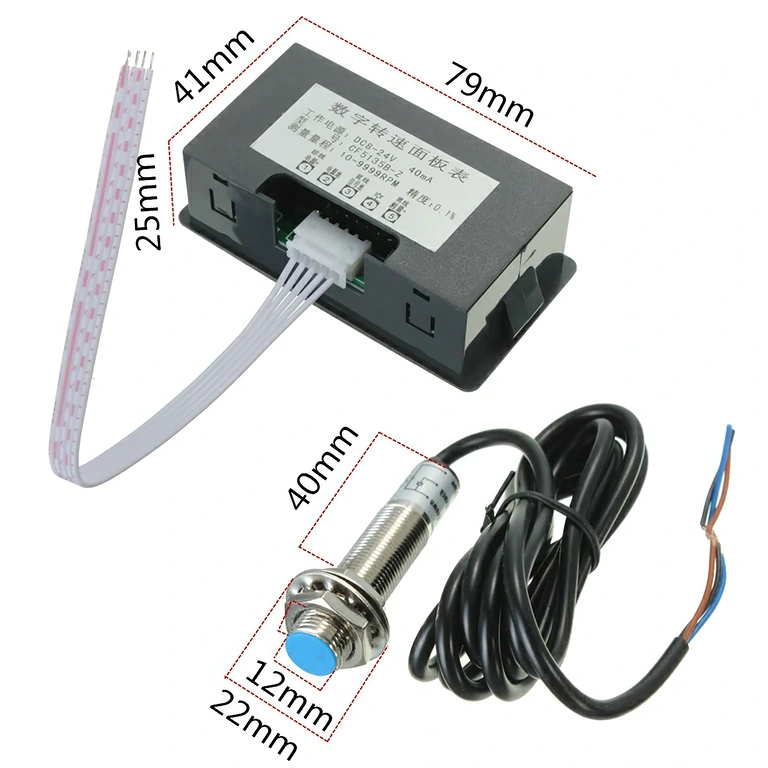

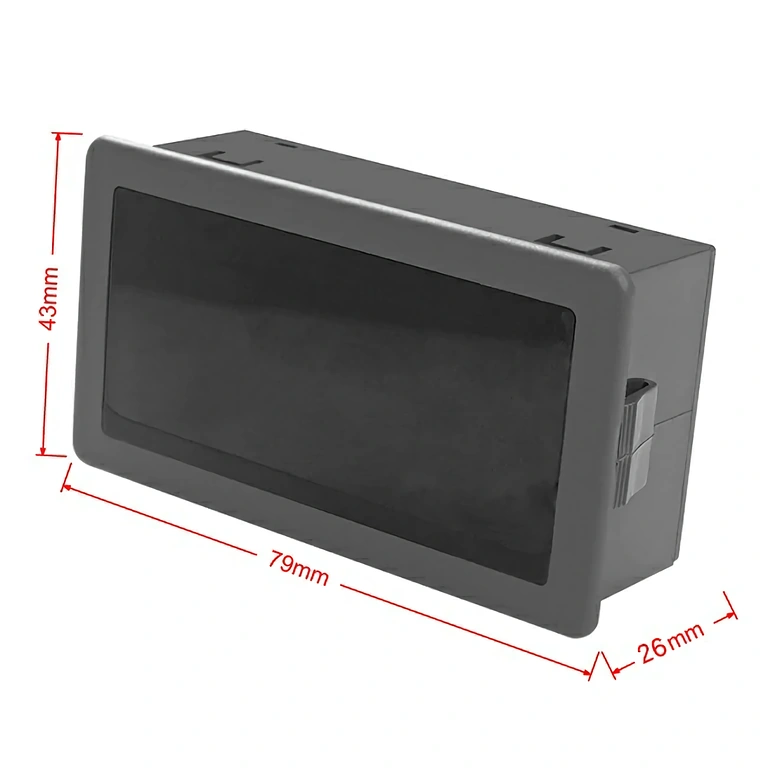

| Dimensiuni unitate | 79 × 42 × 25 mm |
| Decupaj instalare panou | 76 × 39 mm |
| Tip senzor | Hall NPN cu detecție magnetică |
| Distanță detectare senzor | 1 mm – 10 mm |
| Curent ieșire senzor | 20 mA |
| Temperatură operare | –10°C până la +60°C |
| Dimensiuni senzor | 60 × 10 mm, cablu 1 m |
| Magnet inclus | 10 × 2 mm |
Instrucțiuni de Programare și Utilizare
- Montează magnetul (10×2 mm) pe axul rotativ al echipamentului (ax PTO, ax motor, arbore volantă) folosind adeziv sau bride mecanice.
- Poziționează senzorul Hall NPN la o distanță de 1–10 mm față de magnet, fixat pe o suprafață statică adiacentă axului.

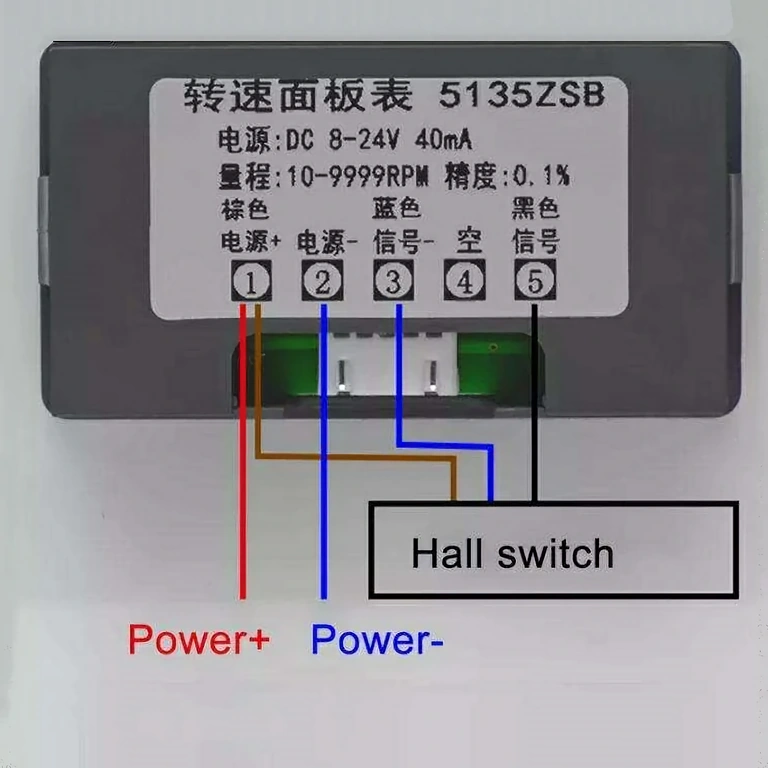

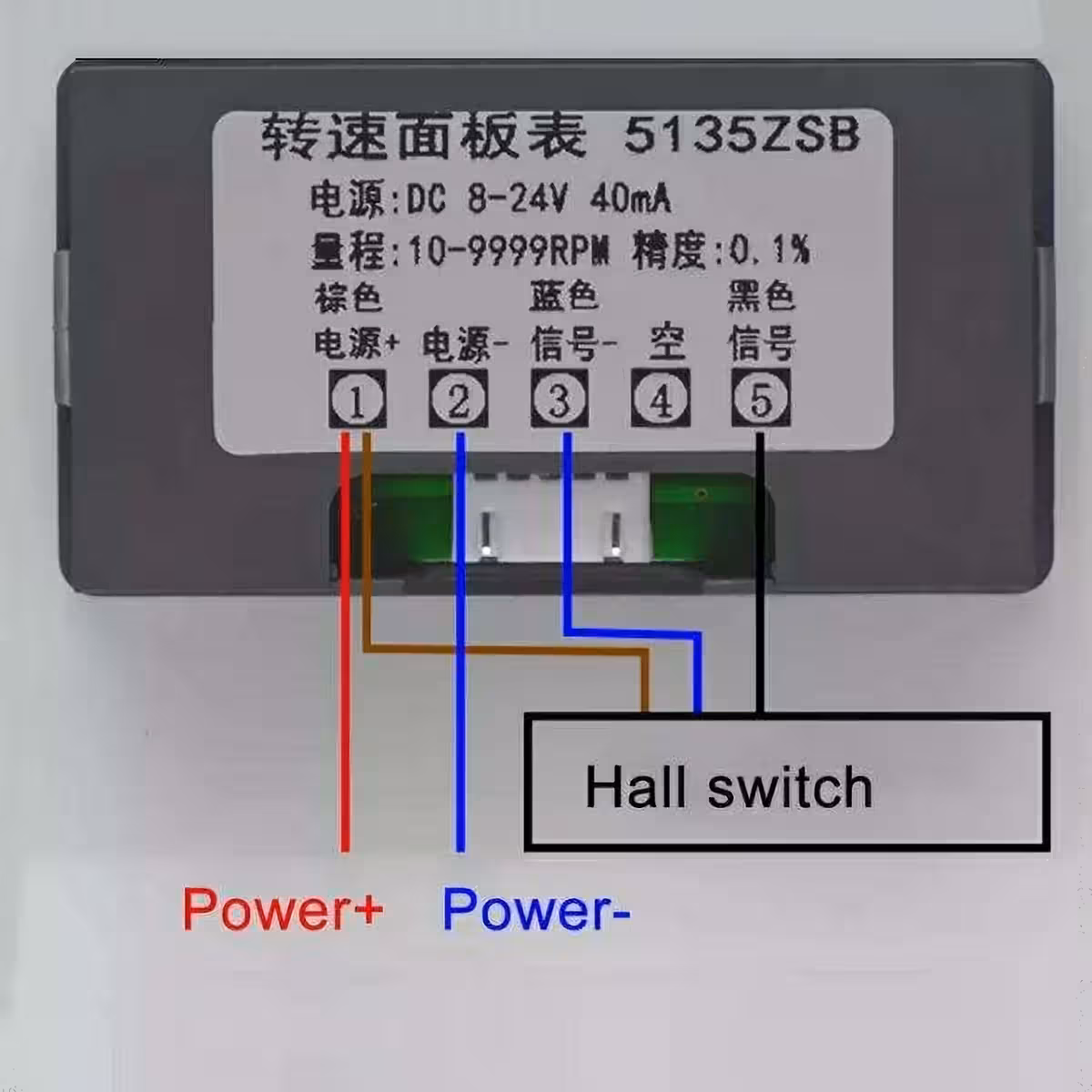

- Conectează cablajul tahometrului: firul roșu la (+) sursa DC 8V–24V, firul negru la masă (–), firul galben/semnal la ieșirea senzorului Hall.
- Conectează senzorul Hall: firul maro la (+) alimentare, firul albastru la masă (–), firul negru la intrarea de semnal a tahometrului.
- Pornește sistemul și verifică afișajul LED – tahometrul va afișa automat turația în RPM de îndată ce axul începe să se rotească și magnetul trece prin dreptul senzorului.
- Calibrare (dacă este necesar): Dacă echipamentul are mai mulți magneți sau danturi, verificați manualul pentru setarea numărului de impulsuri per rotație, conform configurației senzorului.

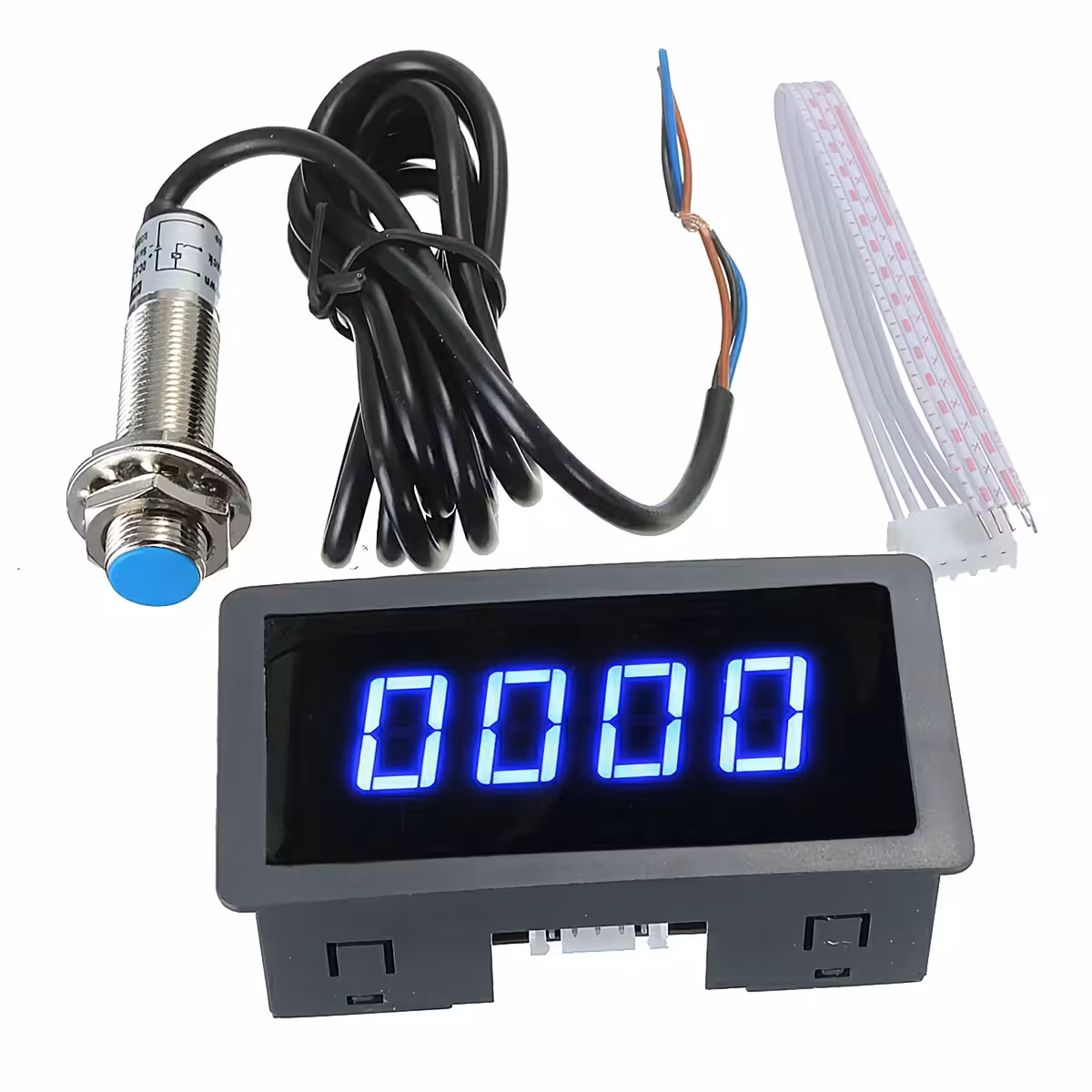

Conținut Pachet
- 1 x Tahometru digital LED pentru măsurare RPM (79×42×25 mm)
- 1 x Senzor de proximitate magnetic Hall NPN (60×10 mm, cablu 1 m)
- 1 x Magnet (10×2 mm)
Întrebări Frecvente
Este compatibil cu tractoarele agricole care funcționează la 12V și 24V?
Da, tahometrul acceptă tensiuni de alimentare între DC 8V și 24V, fiind complet compatibil atât cu sistemele de 12V (tractoare mici, strunguri, generatoare), cât și cu cele de 24V (tractoare mari, combine agricole, utilaje grele).
Trebuie să cumpăr separat senzorul sau magnetul?
Nu. Pachetul include atât senzorul Hall NPN, cât și magnetul de 10×2 mm necesar pentru detecție. Tot ce aveți nevoie pentru instalare este inclus în cutie.
La ce distanță trebuie montat senzorul față de magnet?
Senzorul Hall funcționează optim la o distanță de 1 până la 10 mm față de magnet. Se recomandă o distanță de aproximativ 3–5 mm pentru o detecție stabilă și fără erori de citire.
Poate fi utilizat pe strunguri sau utilaje industriale, nu doar agricole?
Da, tahometrul este universal și funcționează excelent pe strunguri, freze, motoare electrice, compresoare, generatoare sau orice echipament cu ax rotativ și turație în intervalul 5–9999 RPM.
Ce precizie oferă la turații mici, de exemplu la axul PTO al unui tractor (540 RPM)?
La turații sub 5000 RPM, precizia este de ±2 RPM, ceea ce înseamnă că la 540 RPM (turație standard PTO) citirea va fi extrem de precisă, cu o eroare maximă de ±2 rotații pe minut.
