Regulator DC-DC step down 20A 300W — descriere și utilizare
Prezentare produs

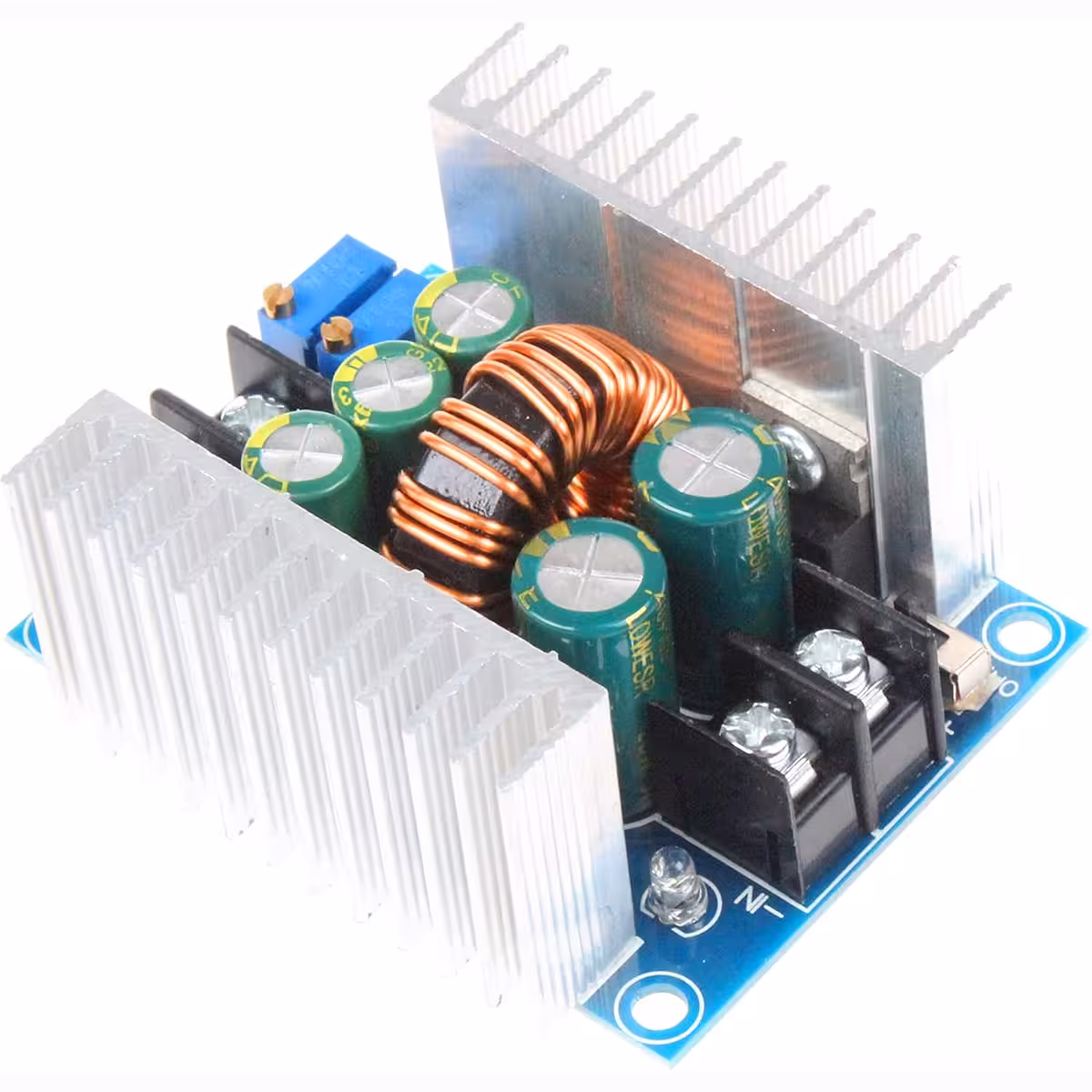

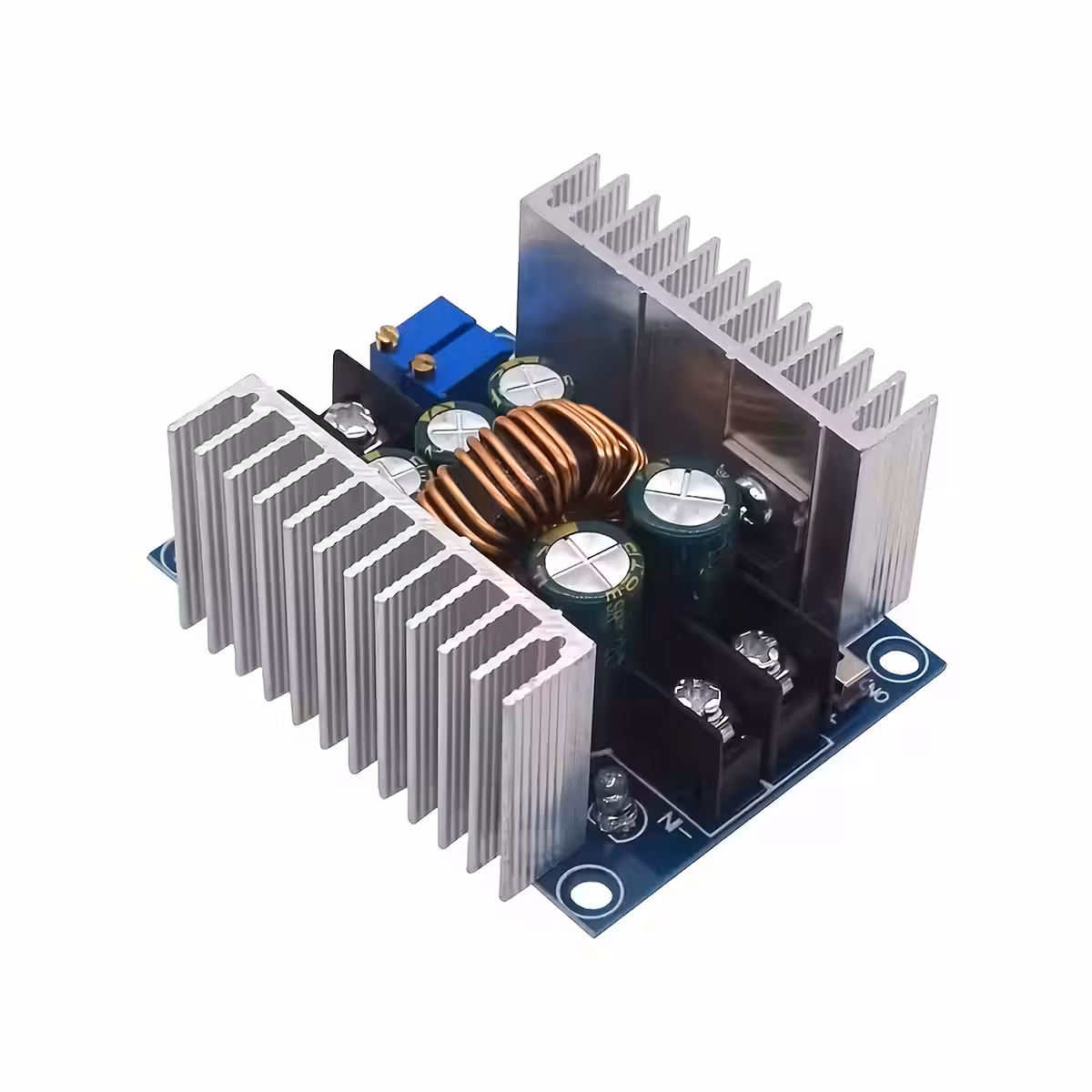

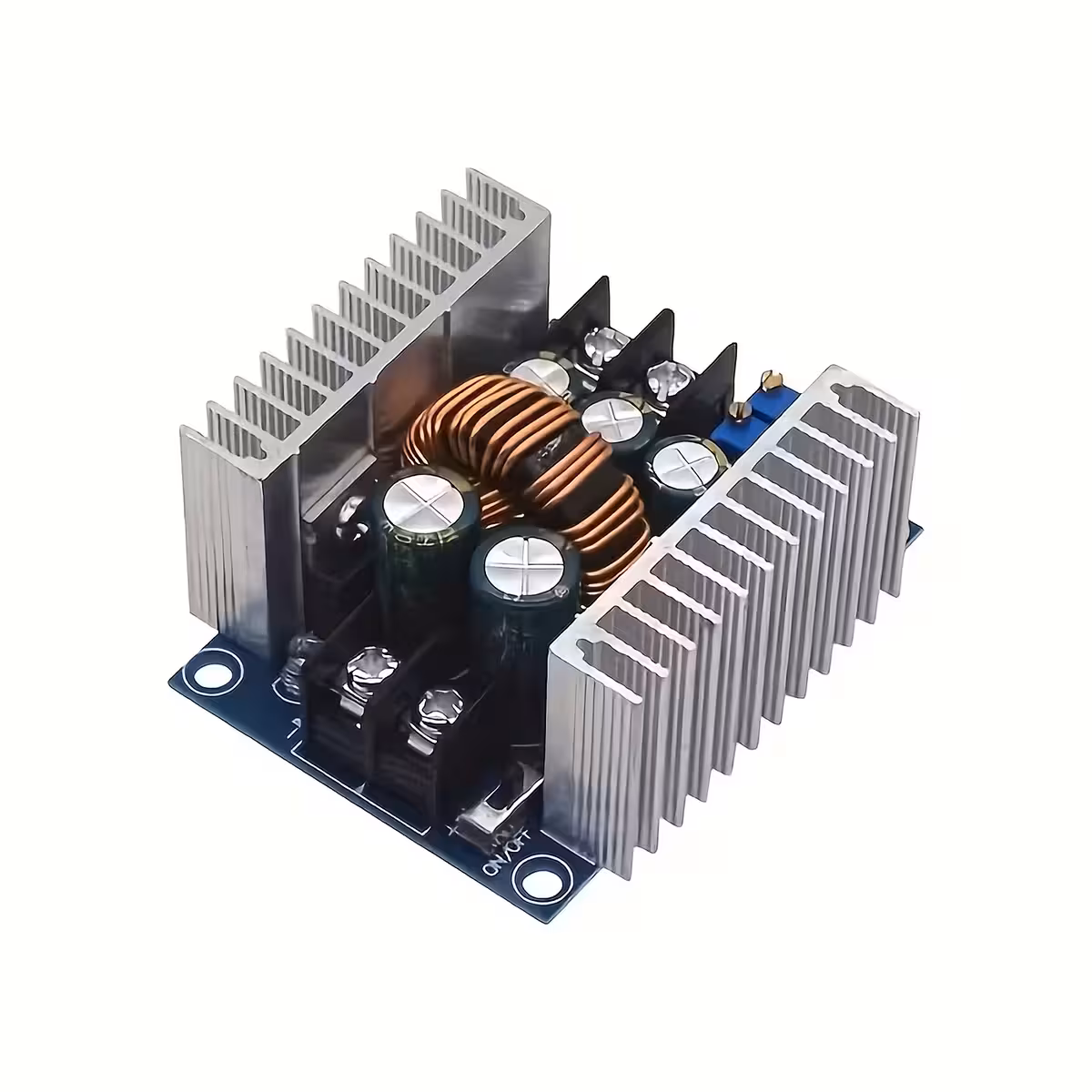

Acest modul step down 20A 300W (sursă coborâtoare de tensiune DC-DC) este proiectat pentru reglare precisă şi eficientă a tensiunii şi curentului între Input 6–40V şi Output 1.2–36V. Funcţionează în mod CC/CV (Constant Current / Constant Voltage) şi oferă protecţii esenţiale pentru aplicaţii industriale, hobby şi reparaţii electronice. Modul integrează MOSFET dual 75V/80A şi condensatoare low ESR pentru stabilitate şi eficienţă de până la 95–96% (ex. 24V→12V la 20A).
Avantaje principale
- Putere mare: până la 300W (20A MAX, recomandat până în 15A pentru funcţionare continuă).

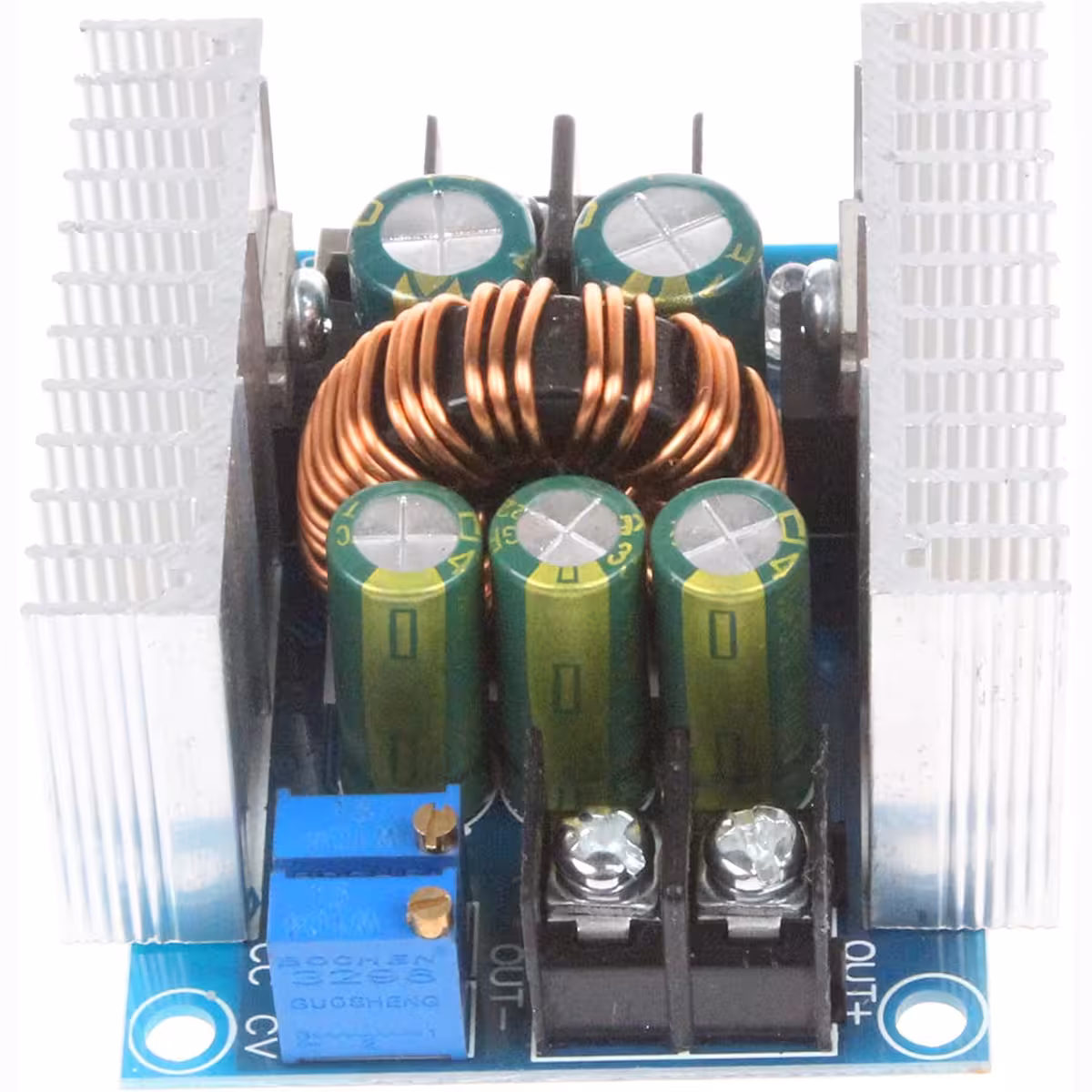

- Reglare fină: tensiune şi limită de curent reglabile prin potenţiometre CV şi CC.
- Eficienţă ridicată: până la 95–96% datorită MOSFET-urilor performante şi condensatoarelor low-ESR.

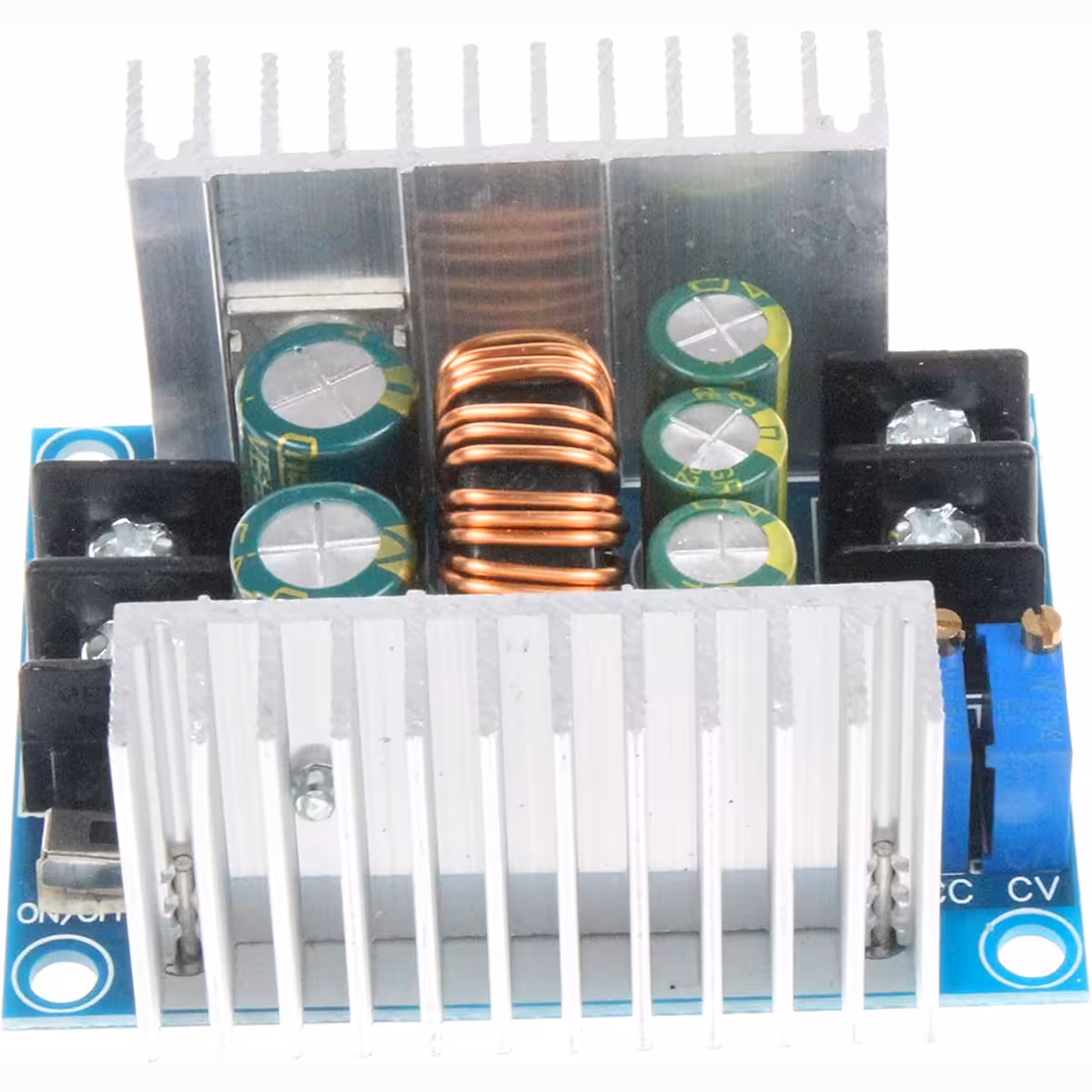

- Răcire optimizată: două radiatoare integrate; se recomandă ventilare activă la sarcini mari.
- Conectare uşoară: terminale cu şurub 30A şi comutator ON/OFF pentru pornire/oprire rapidă.
- Fiabilitate: protecţie la scurtcircuit autorecuperabilă şi avertizare la suprasarcină.
Specificații tehnice
| Caracteristică | Valoare |
|---|---|
| Tensiune intrare | DC 6V – 40V (recomandat 10V – 40V) |
| Tensiune ieșire | DC 1.2V – 36V (reglabil continuu; recomandat < 32V pentru funcționare îndelungată) |
| Curent de ieșire | Maxim 20A (recomandat ≤15A pentru utilizare continuă) |
| Putere | 300W (maxim) |
| Eficiență | ~95% (ex. 24V→12V la 20A) |
| Ripple de ieșire | ≤50mV |
| Protecții | Protecție la scurtcircuit (autorecuperabilă), limitare curent CC |
| Componente cheie | MOSFET dual 75V/80A, condensatoare Low ESR |

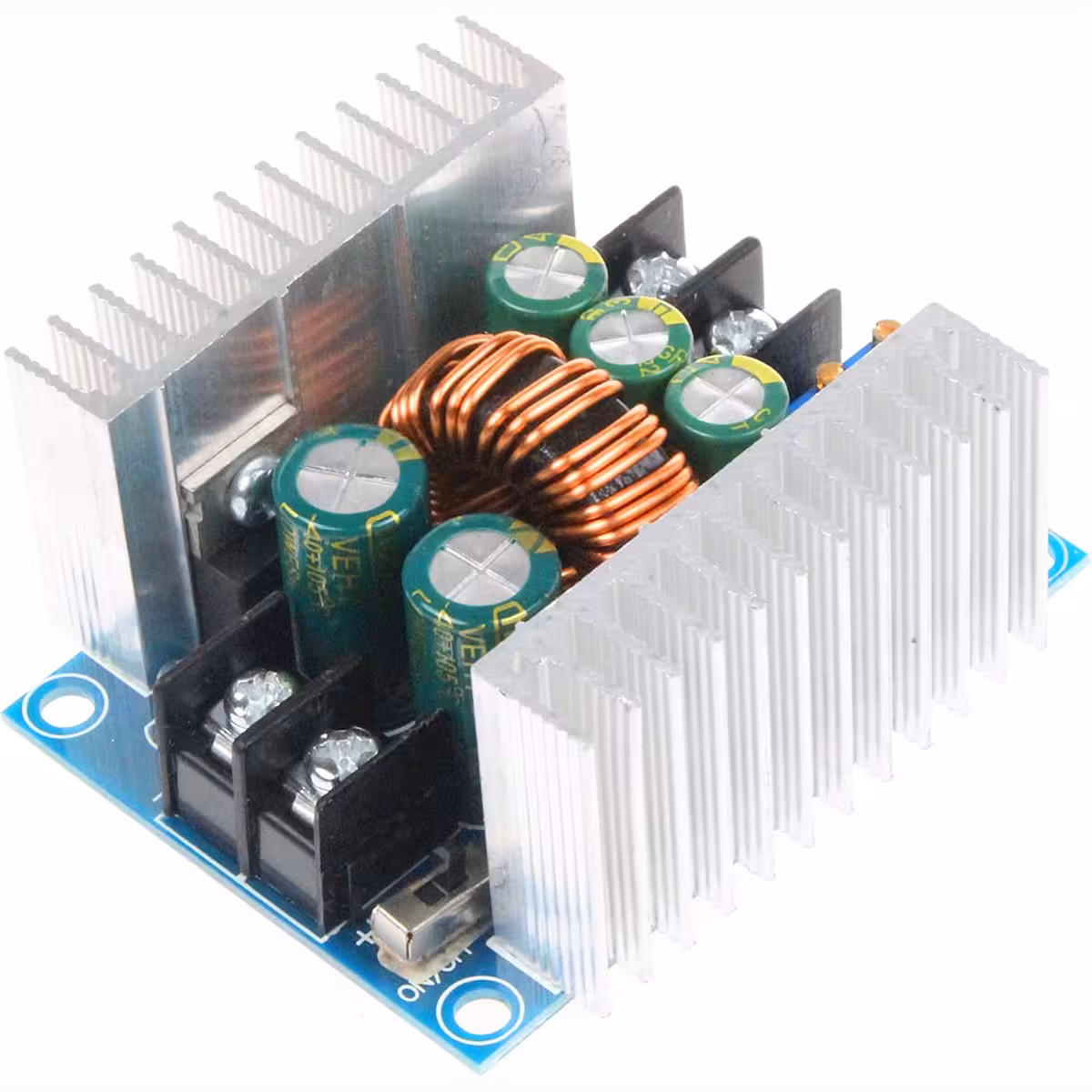

| Conectare | Terminale cu șurub 30A |

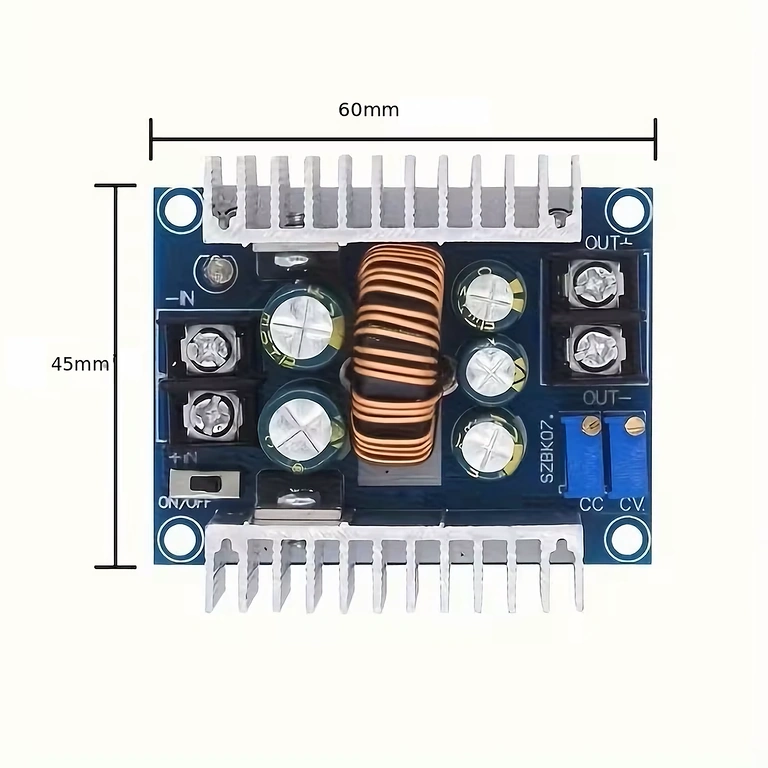

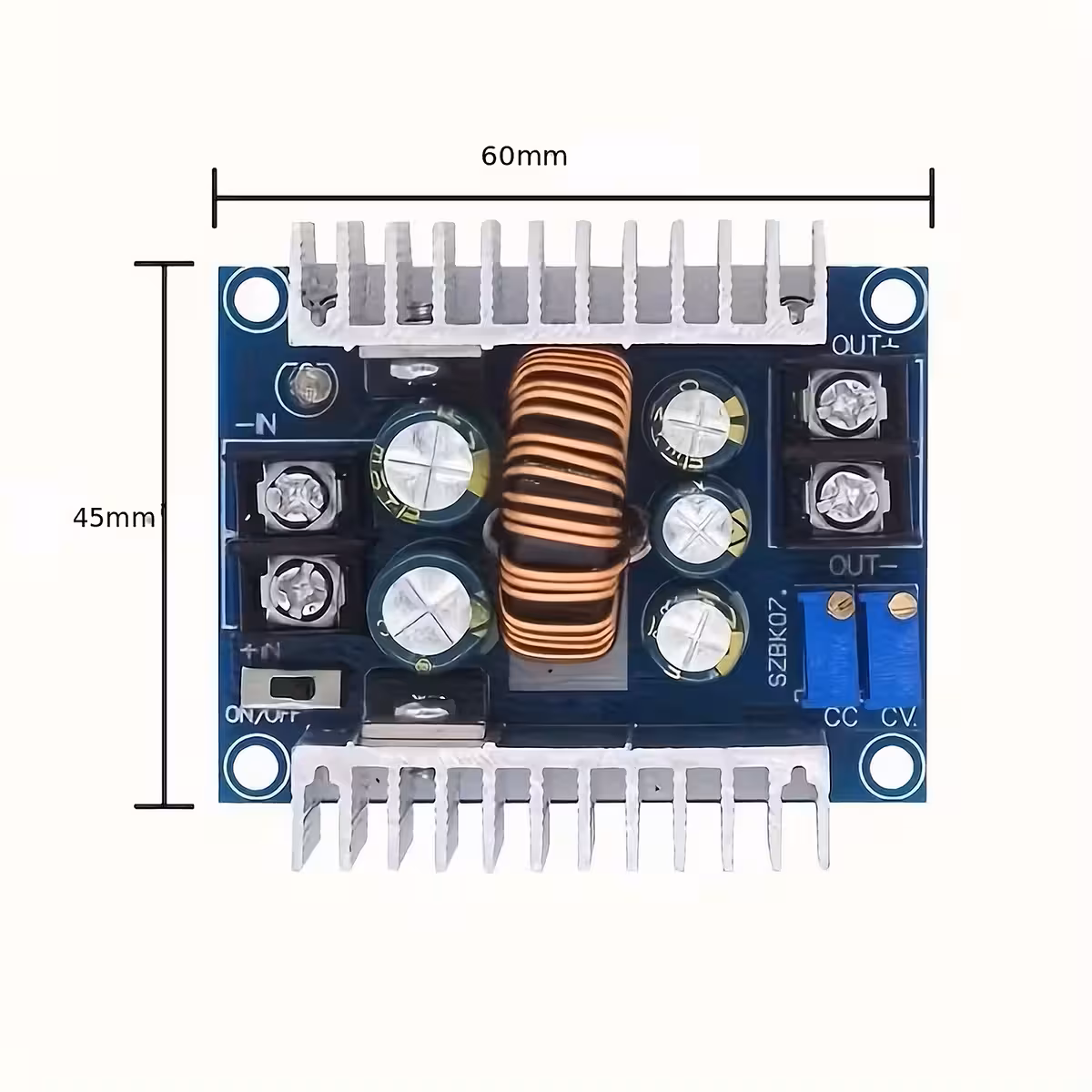

| Dimensiuni | 60 × 53 × 27 mm |
| Funcții | CV, CC, EN (enable), ON/OFF |

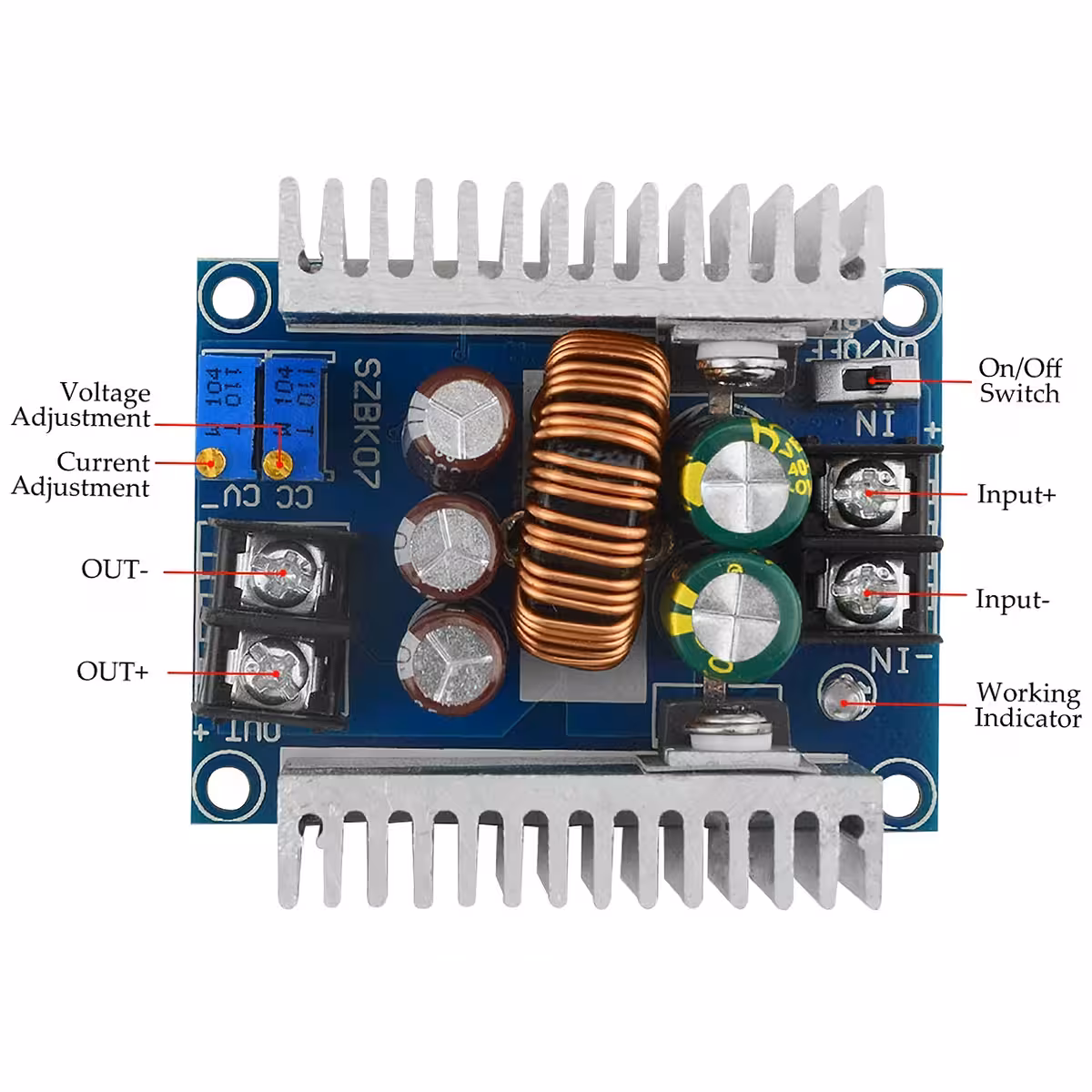

Instrucțiuni de utilizare
- Conectarea alimentării: conectați +IN la + al sursei şi -IN la -; nu depăşiţi 40V la intrare.

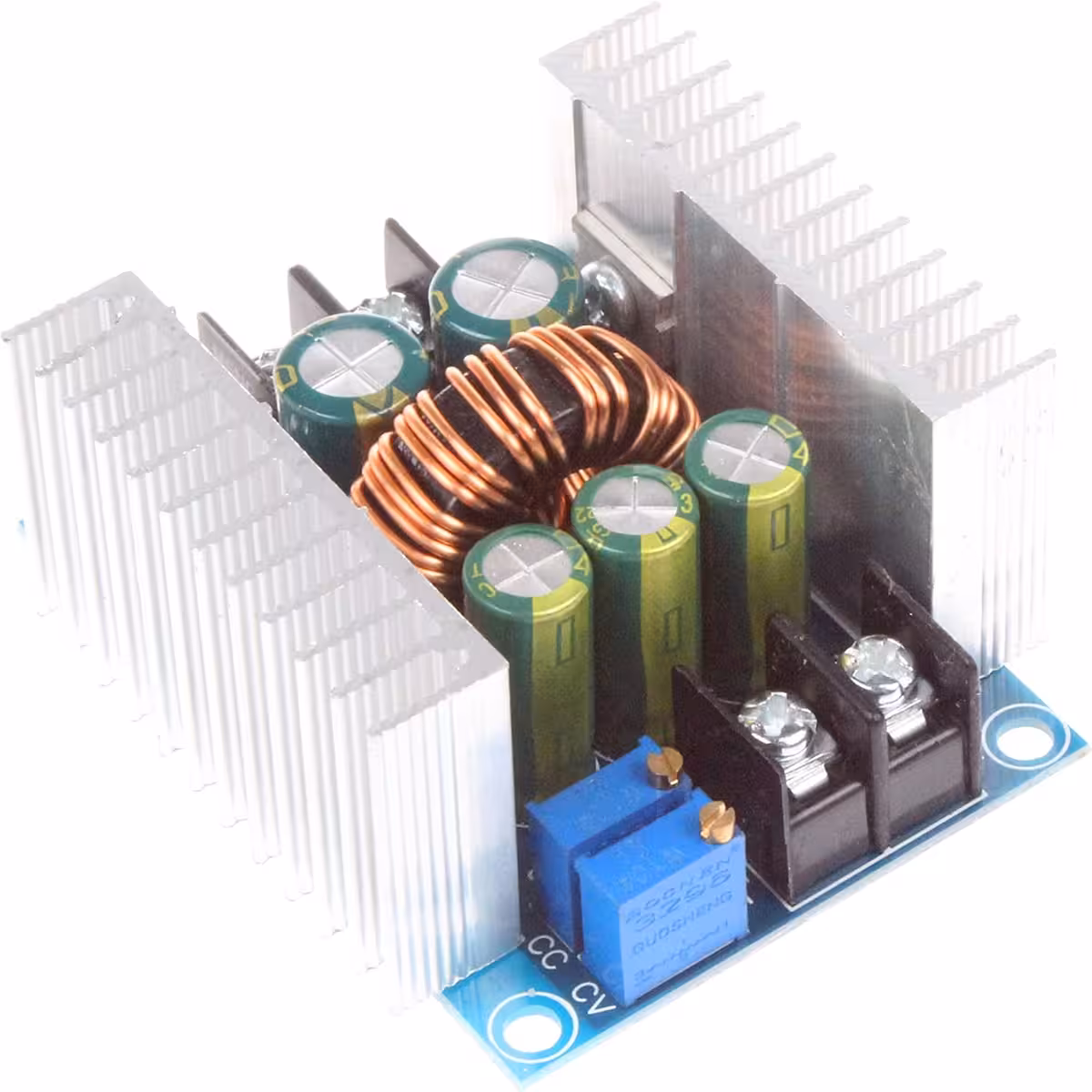

- Setare tensiune: utilizaţi potenţiometrul CV pentru a regla tensiunea de ieşire dorită.
- Limitare curent: reglaţi potenţiometrul CC pentru a seta limita de curent (0.2A–20A).
- Pornire/Oprire: folosiţi comutatorul ON/OFF sau pinul EN pentru activare/dezactivare.

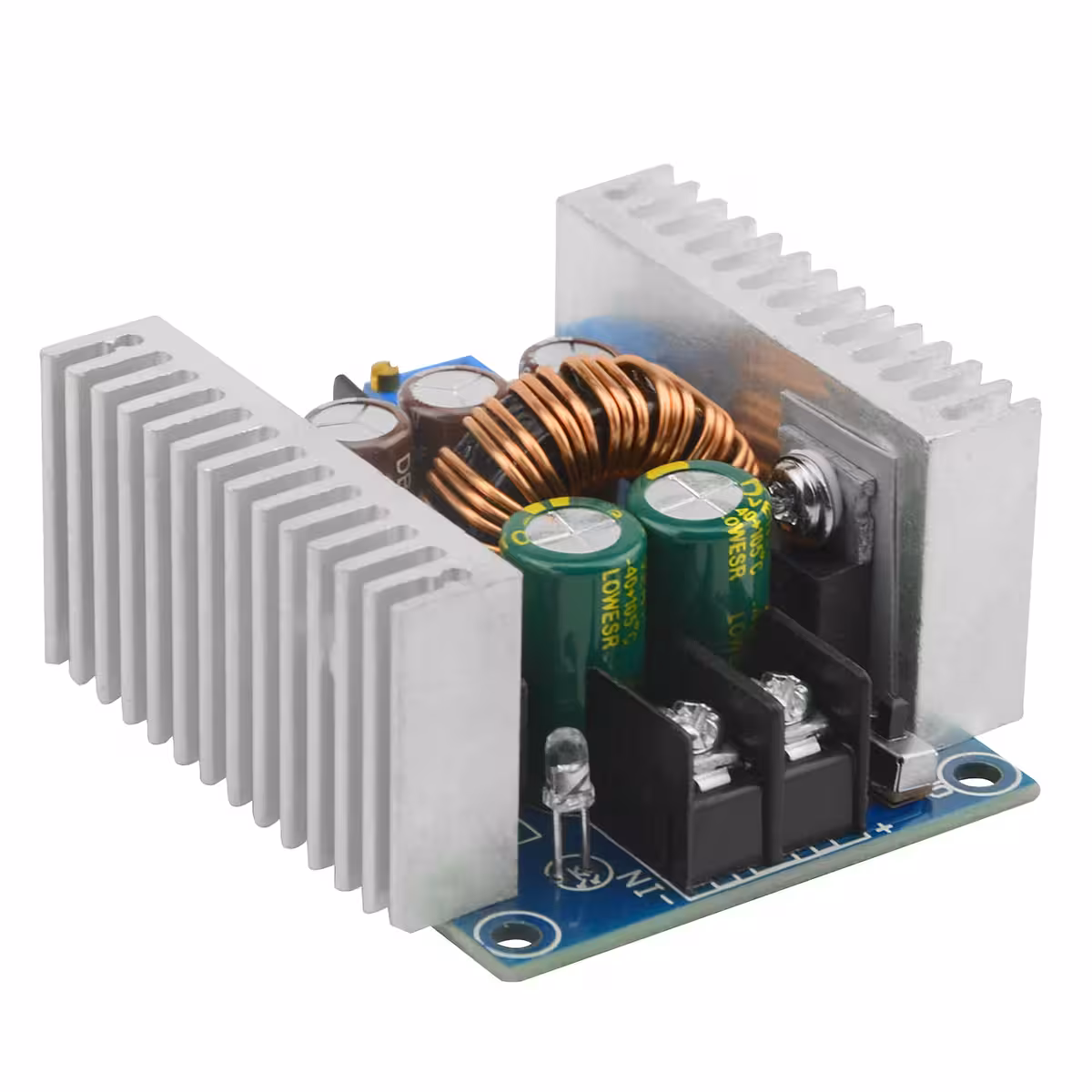

- Răcire: la curenți mari (peste 15A) instalați ventilator pentru răcire activă și monitorizați temperatura.
Sfaturi de siguranță
- Nu lucrați la contactele electrice cu alimentarea conectată.
- Nu expuneți modulul la umiditate sau temperaturi extreme.
- Reducerea puterii și curentului este recomandată când diferența dintre Vin şi Vout este mare.
- Mențineți utilizarea sub ~80% din capacitatea maximă pentru durabilitate.
Aplicatii recomandate
Proiecte electronice, teste și depanare, alimentare module şi plăci, încărcătoare reglabile, conversii de tensiune DC pentru sisteme auto, drone, echipamente industriale mici.
