Specificatii:
1. Interval de timp: 0-999s; 0-999min; 0-999h
2. Dimensiuni: 4.8 x 2.9 cm

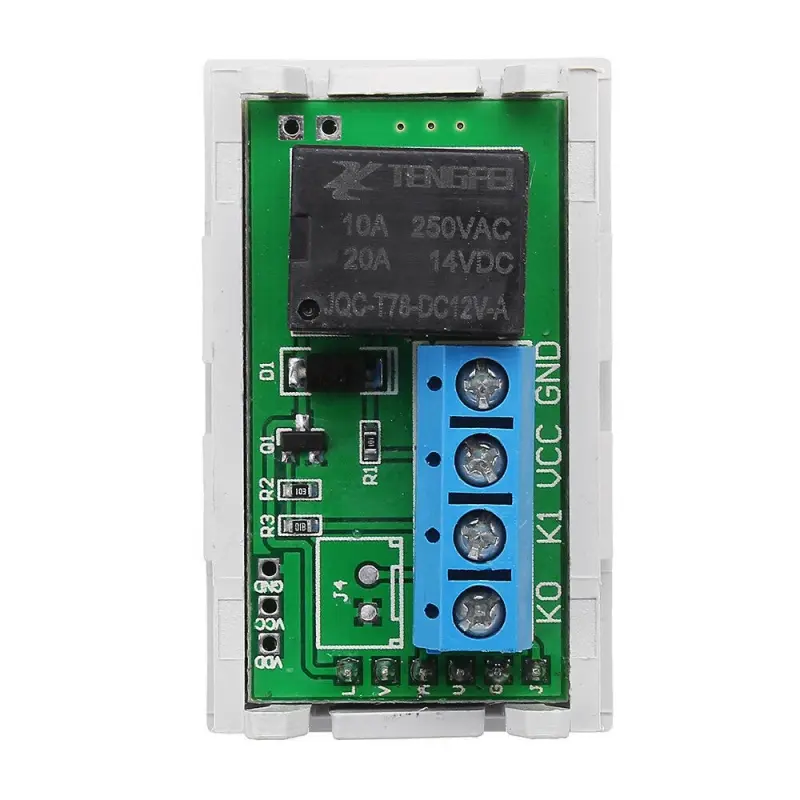

3. Functia Setare: 18 combinatii posibile
4. Releu: putere de 20A < 1800W
5. Tensiune: 12V
Caracteristici:

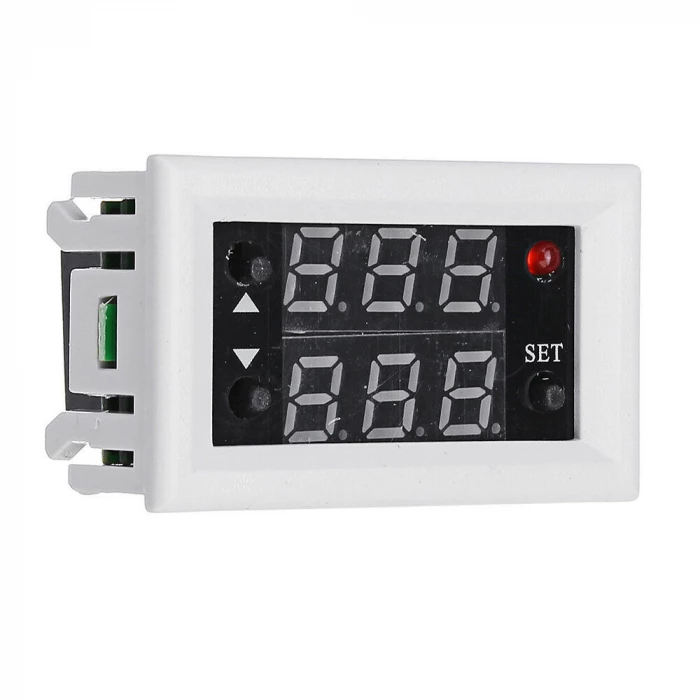

1. Ecran LED dublu: se pot seta doua valori diferite: temporizare T1 si temporizare T2
2. Domeniu de reglare: 0 – 999 sec; 0 – 999min; 0 – 999h
3. Moduri de functionare: delay ( intarziere ), timing (programare ), loop ( bucla )
4. Mentine valorile setate dupa intreruperea alimentarii (tensiunii)
Instructiuni de folosire:
1. Conectati modulul conform diagramei din poze.
2. Dupa pornirea alimentarii, veti intra in interfata implicita: exista doua seturi de timp pentru setarea utilizatorului. Apasati scurt butonul „set” pentru a intra in modul de setare a timpului. In acest moment, tubul digital va clipi. Treceti „+” „-” Setati ora T1; Apasati din nou „set” pentru a seta ora T2; Dupa setare, apasati „set” pentru a salva din nou setarile Setati datele sau așteptati ca sistemul sa salveze automat datele.
3. Apasati lung butonul „set”, introduceti interfata de setare a parametrilor, implicit este 0, puteti seta P0 P0 – cu „+” „-”
P0-0 inseamna ca intervalul de timp este in secunde
P0-1 indica faptul ca intervalul de timp este in minute
P0-2 indica faptul ca intervalul de timp este in ore
Setarea P0 este completa, apasati scurt „set” pentru a comuta pe P1, aceeași metoda pentru a seta P1 (P0: intervalul de timp P1: modul de lucru)
Modul P1-0: dupa intarzierea timpului T1, releul va functiona (temporizarea T1)
Modul P1-1: dupa intarzierea timpului T1, releul nu va functiona (temporizarea T1)
Modul P1-2: dupa intarzierea timpului T1, releul va functiona (temporizarea T1); dupa intarzierea T2, releul nu va functiona (temporizarea T2), se termina
Modul P1-3: dupa intarzierea timpului T1, releul nu va functiona (temporizarea T1); dupa intarzierea timpului T2, releul va functiona (temporizarea T2), se termina
Modul P1-4: dupa intarzierea timpului T1, releul va functiona (temporizarea T1); dupa intarzierea timpului T2, releul nu va functiona (temporizarea T2), se repeta ciclul
Modul P1-5: dupa intarzierea timpului T1, releul nu va functiona (temporizarea T1); dupa intarzierea timpului T2, releul va functiona (temporizarea T2), se repeta ciclul
Dupa setare, apasati din nou „set” pentru a salva datele sau așteptati ca sistemul sa salveze automat datele.
