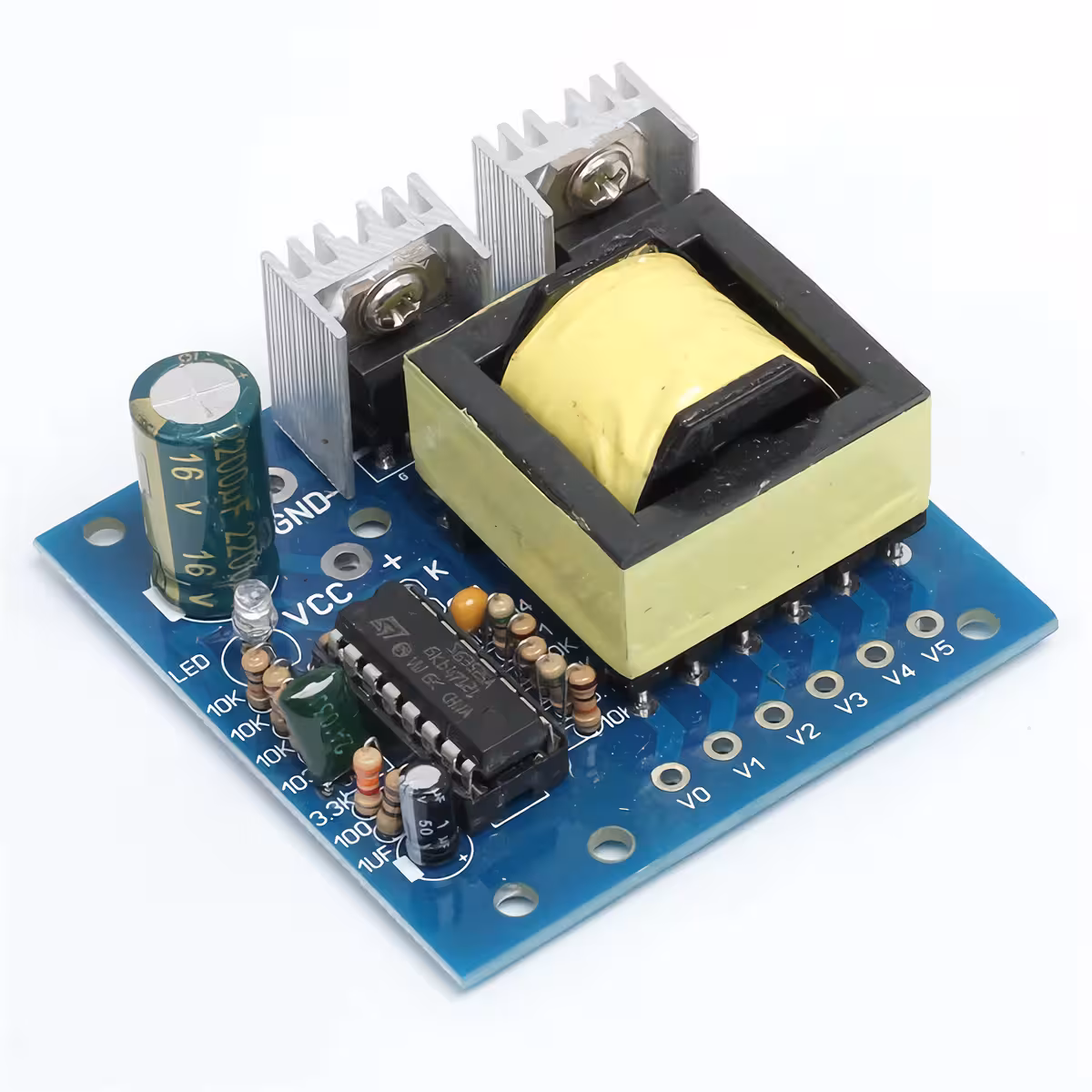

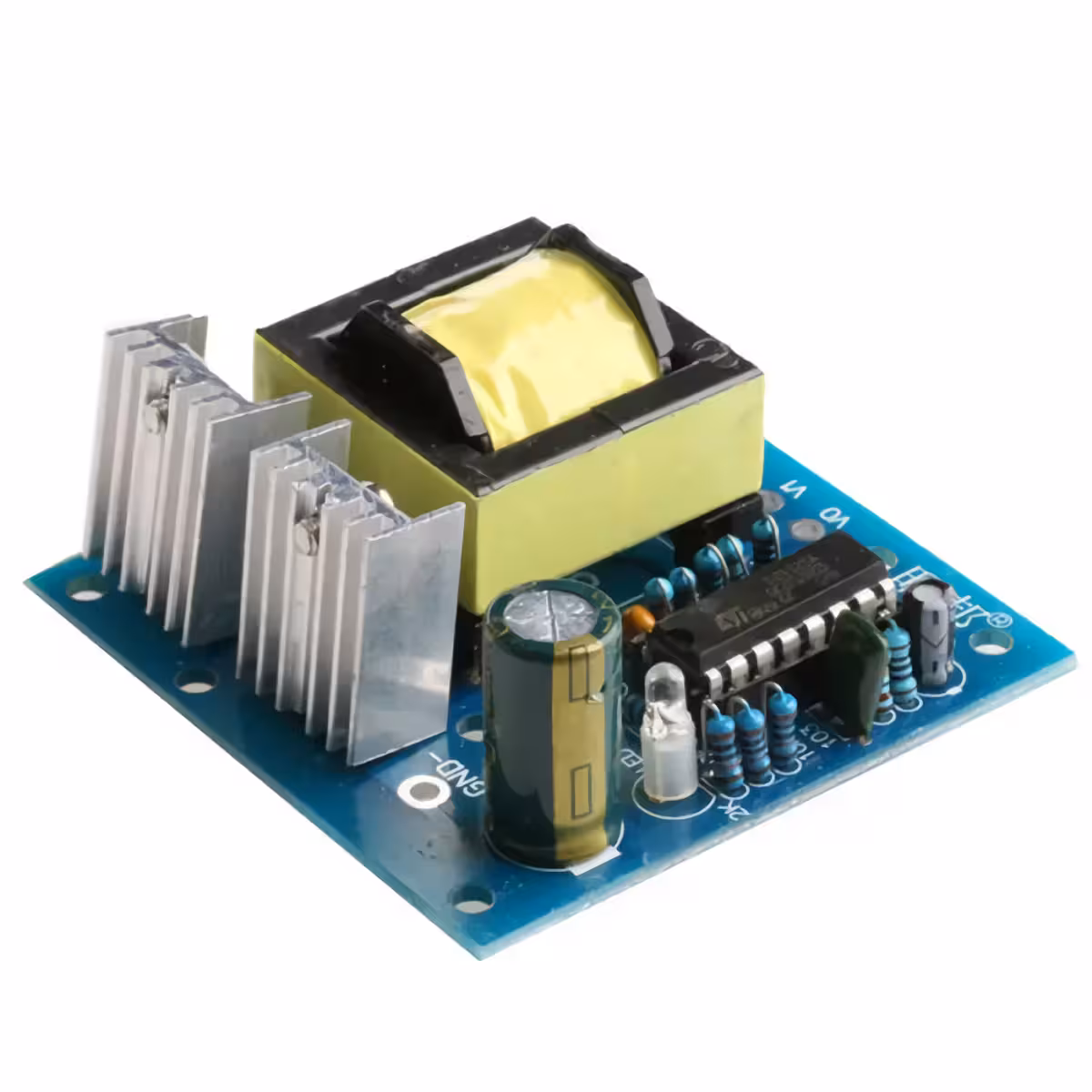

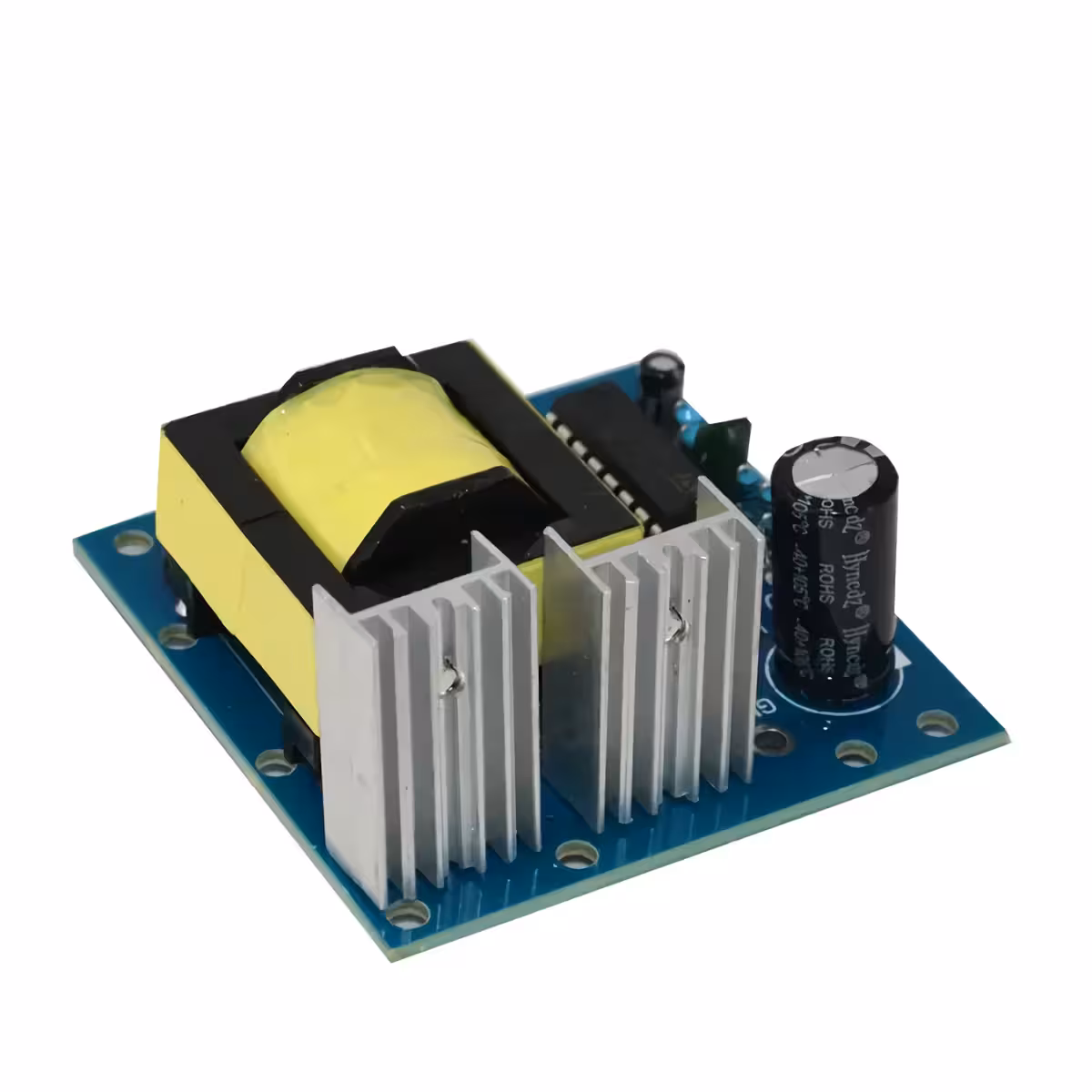

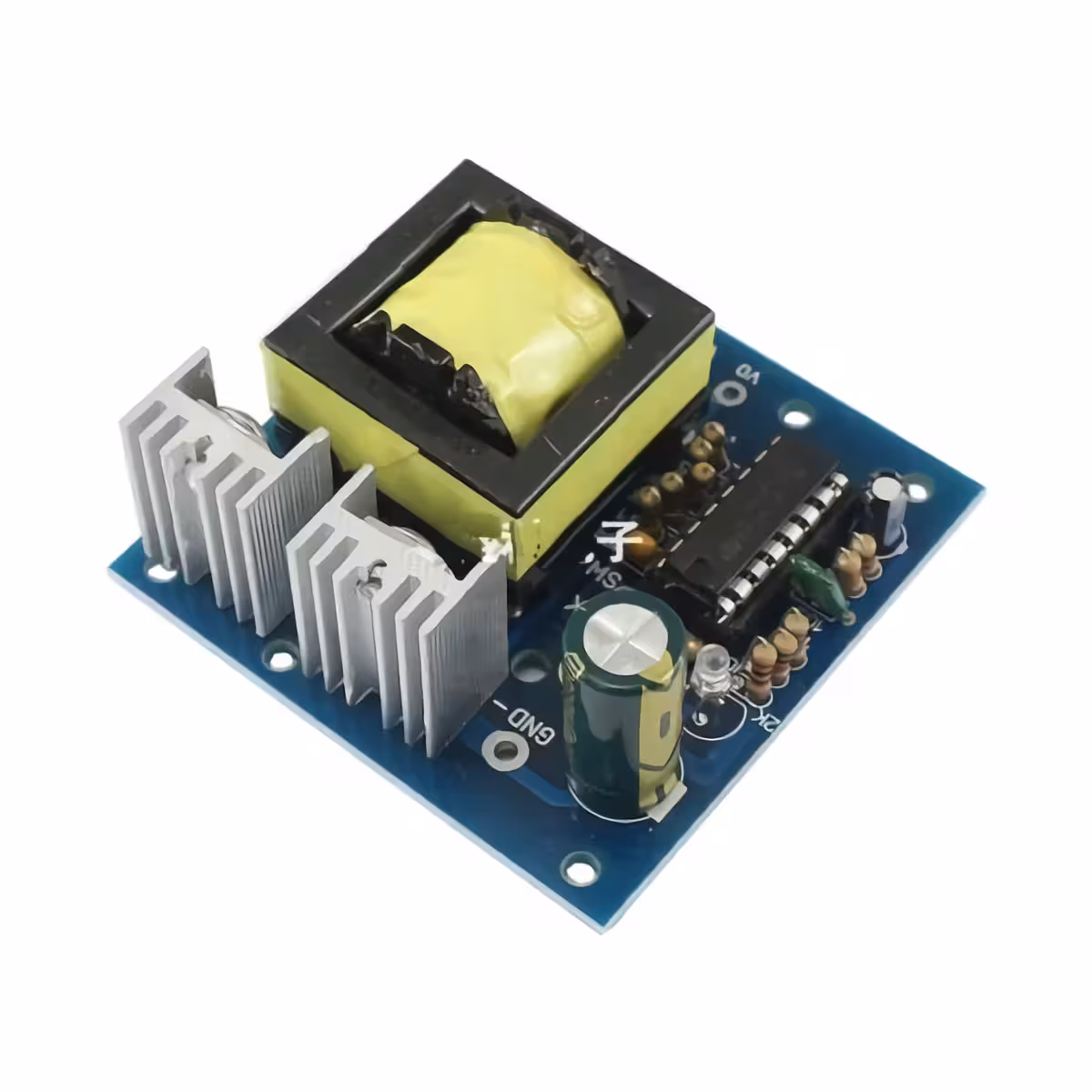

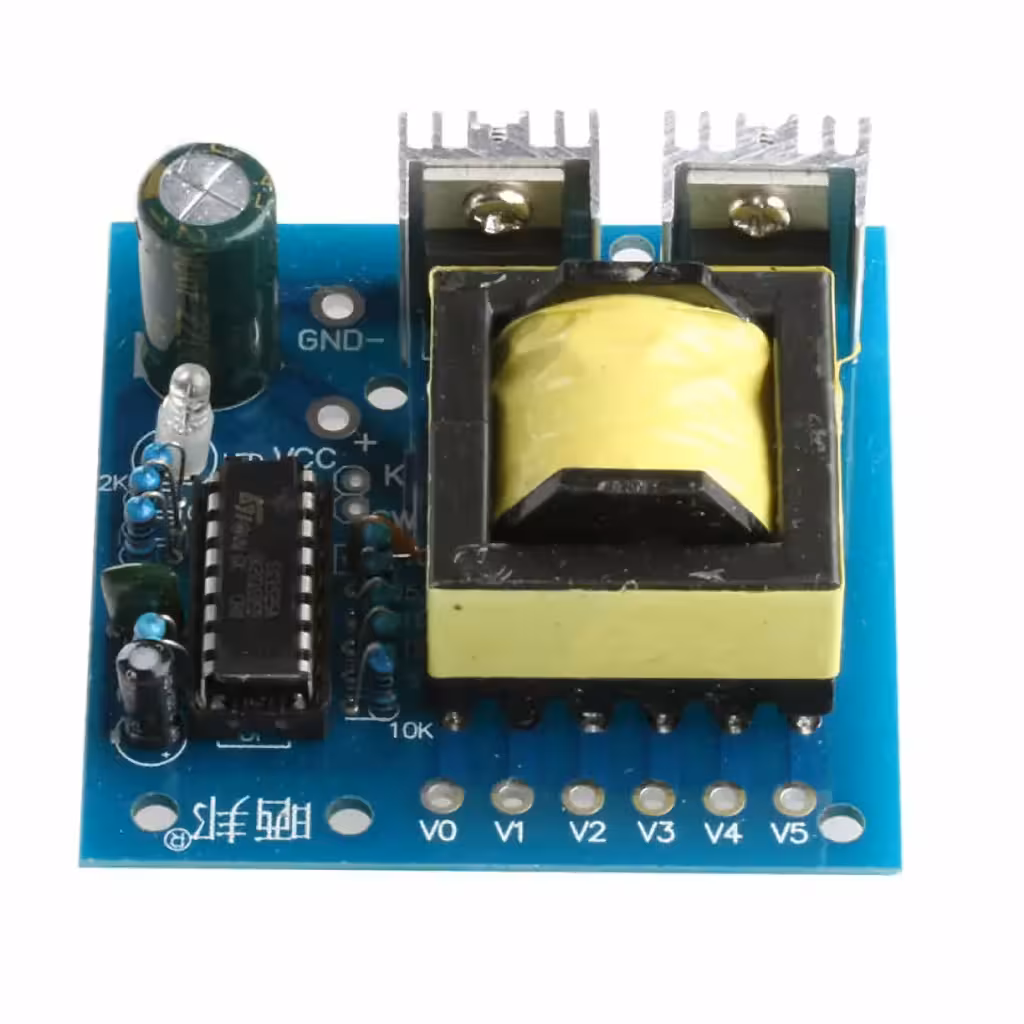

Modul invertor 12V–220V 150W: 9 tensiuni configurabile dintr-un singur modul compact

Ai nevoie de tensiune alternativă variabilă într-un proiect DIY, direct de la bateria mașinii sau de la o sursă de laborator? Acest modul invertor 12V–220V 150W îți dă exact asta — fără componente suplimentare, fără modificări hardware complexe, doar prin recablarea pinilor de ieșire.

Notă: Acesta este un invertor cu undă dreptunghiulară (Square Wave), nu sinusoidal pur. Nu este recomandat pentru echipamente audio hi-fi, motoare electrice sau aparate de precizie. Pentru aplicații mai sensibile, configurațiile de 175V–200V compensează parțial distorsiunile față de un semnal sinusoidal.

De ce să alegi acest model? (Avantaje cheie):

9 tensiuni de ieșire selectabile — de la 20V la 220V AC, alese prin simpla conectare a pinilor V0–V5, fără nicio componentă adițională

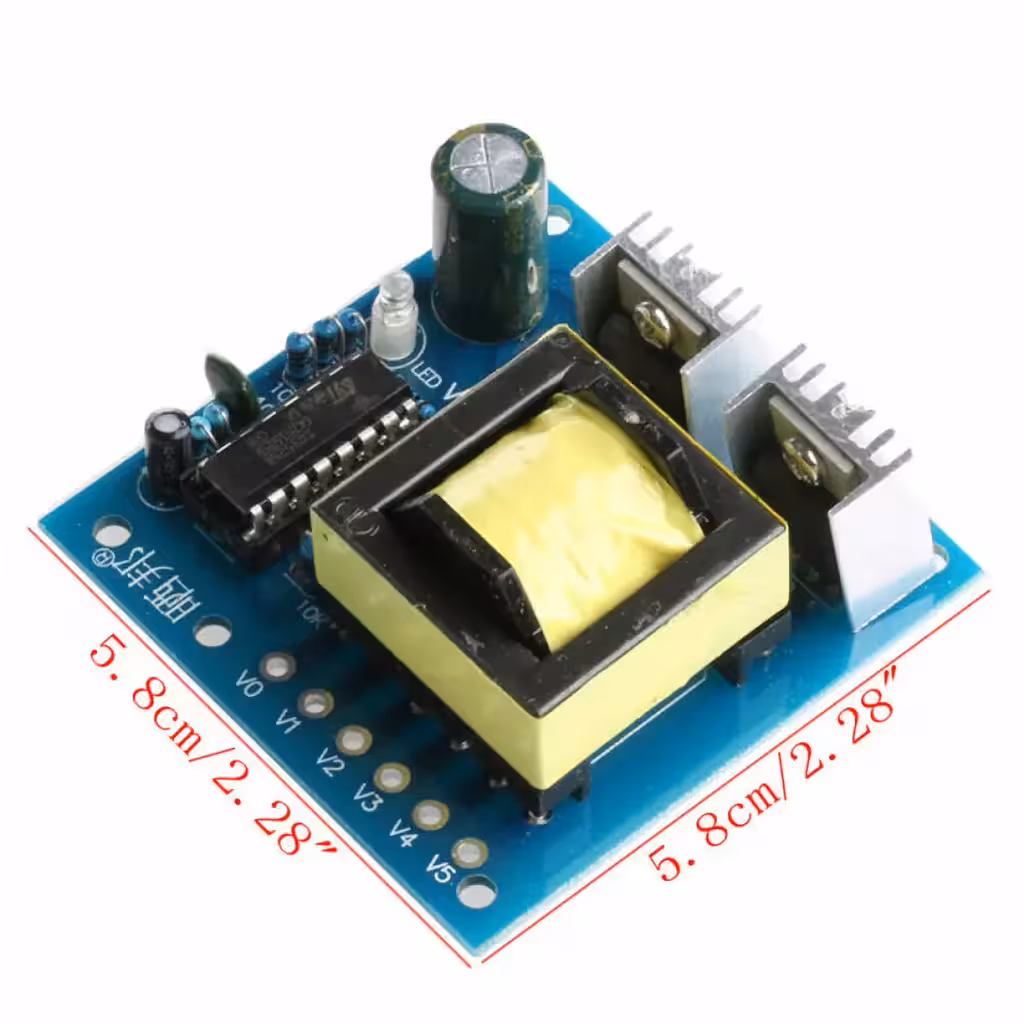

Dimensiuni de buzunar — 5.8 × 5.8 × 2.8 cm, integrabil în orice carcasă DIY sau montaj auto fără să ocupe spațiu
Compatibil direct cu bateria auto — intrare 12V DC standard, gata de utilizare fără adaptoare sau surse speciale
150W putere nominală — suficient pentru becuri incandescente, rezistențe de încălzire și încărcătoare simple
Frecvență de comutație ~20KHz — peste pragul audibil, funcționare silențioasă chiar și în medii sensibile la zgomot
Ideal pentru prototipare rapidă — configurezi tensiunea în câteva secunde, conform tabelului de cablaj inclus

Detalii și Performanță

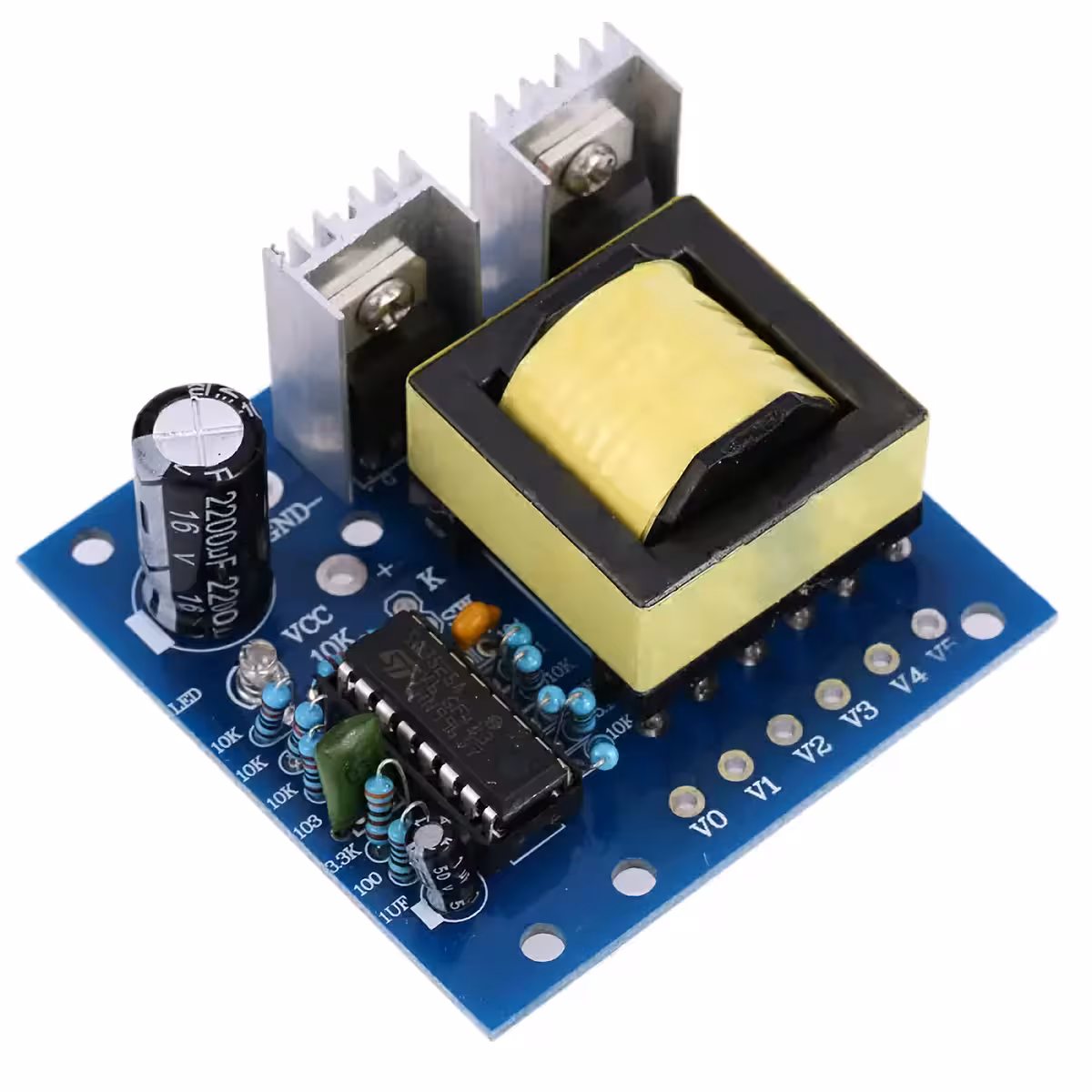

Miezul modulului este un transformator de înaltă frecvență (~20KHz) care convertește eficient 12V DC în tensiune alternativă, menținând dimensiunile extrem de reduse față de invertoarele clasice la 50Hz. Tensiunea de ieșire se selectează prin combinarea pinilor V0, V2, V3, V4, V5 — fiecare pereche de pini livrează o tensiune diferită, de la 20V la 220V AC.

Un detaliu important pentru utilizare: multimetrele digitale standard pot afișa valori inexacte la frecvențe de comutație ridicate. Pentru măsurători de precizie, folosește un aparat analogic — citirile vor fi corecte și stabile.

Parametru	Valoare / Detaliu
Tensiune intrare	12V DC
Putere nominală	150W
Tip undă ieșire	Undă dreptunghiulară (Square Wave)
Frecvență comutație	~20KHz
Tensiuni ieșire disponibile	20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC
Dimensiuni	5.8 × 5.8 × 2.8 cm
Aplicații recomandate	Proiecte DIY, becuri incandescente, încărcătoare simple, sarcini rezistive
Aplicații nerecomandate	Motoare electrice, audio hi-fi, aparate de precizie

Instrucțiuni de Programare și Utilizare

Conectează 12V DC la pinii de intrare ai modulului — respectă polaritatea marcată pe PCB.

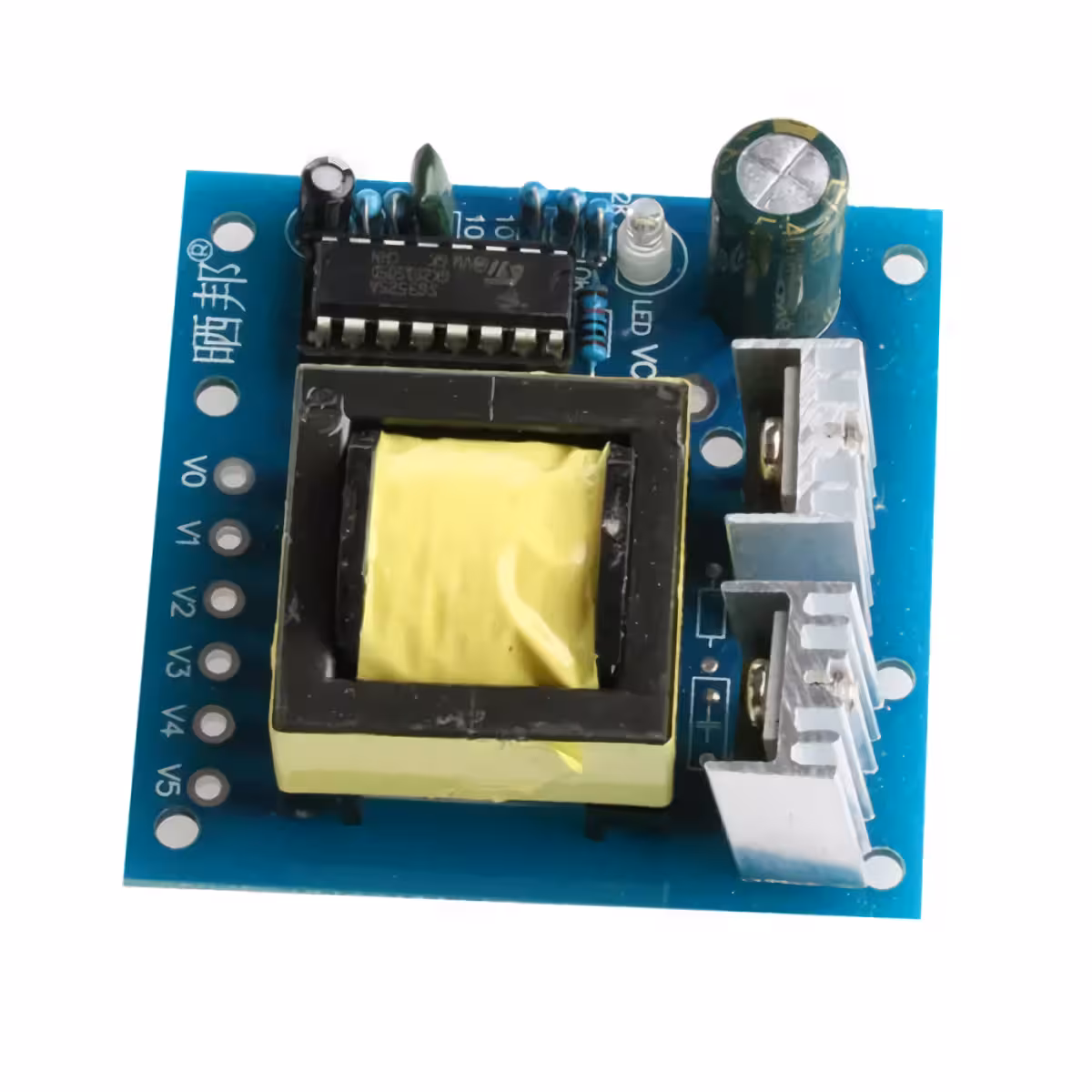

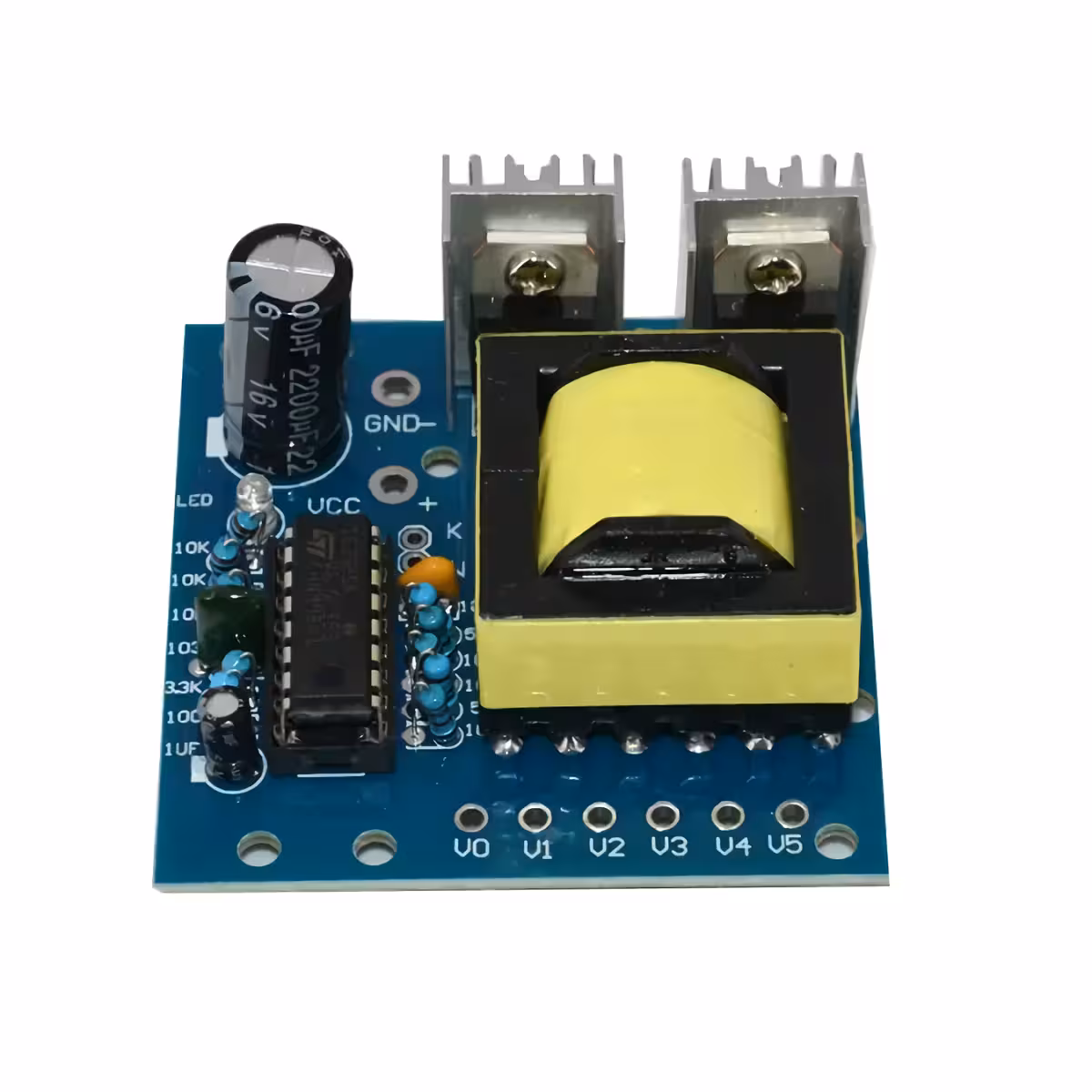

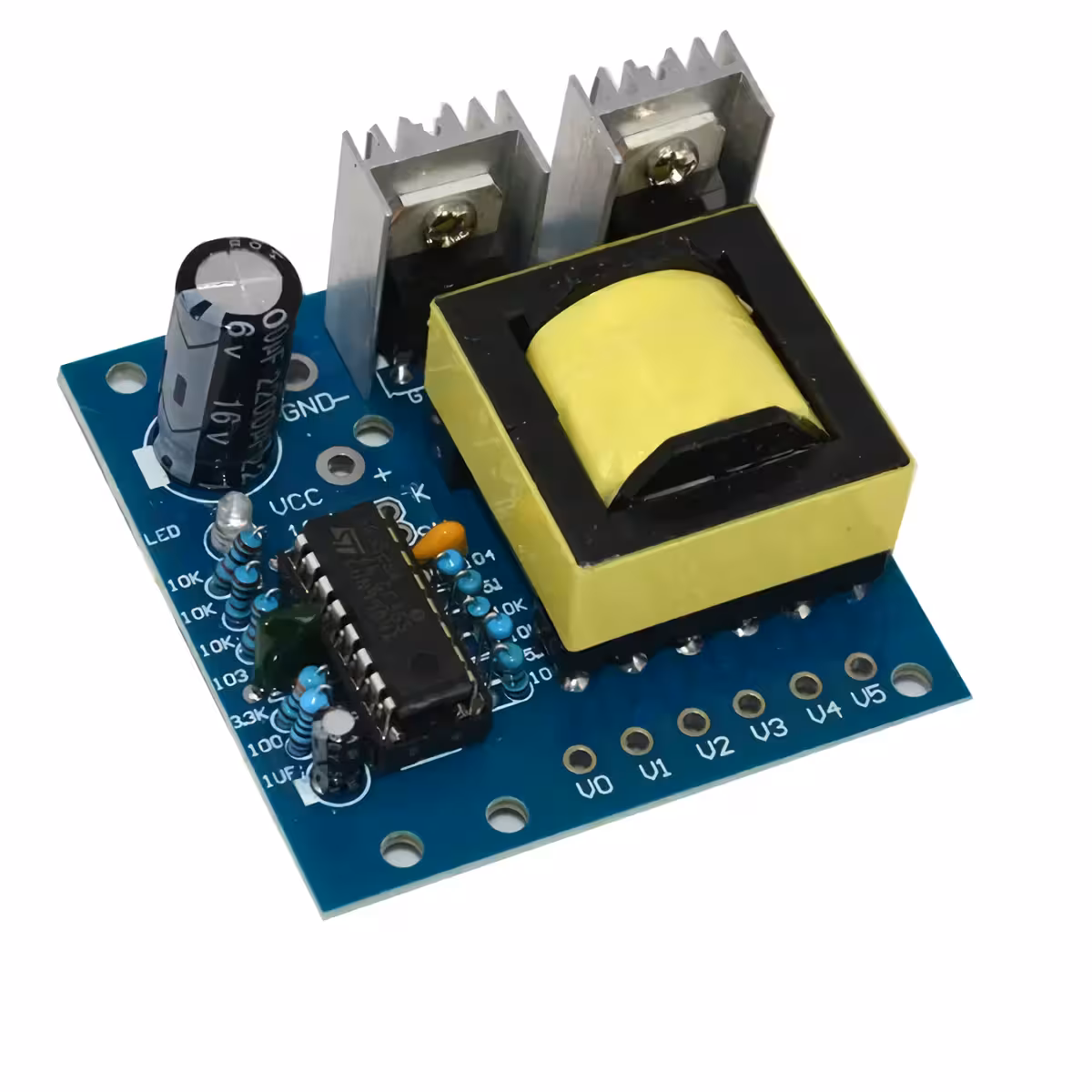

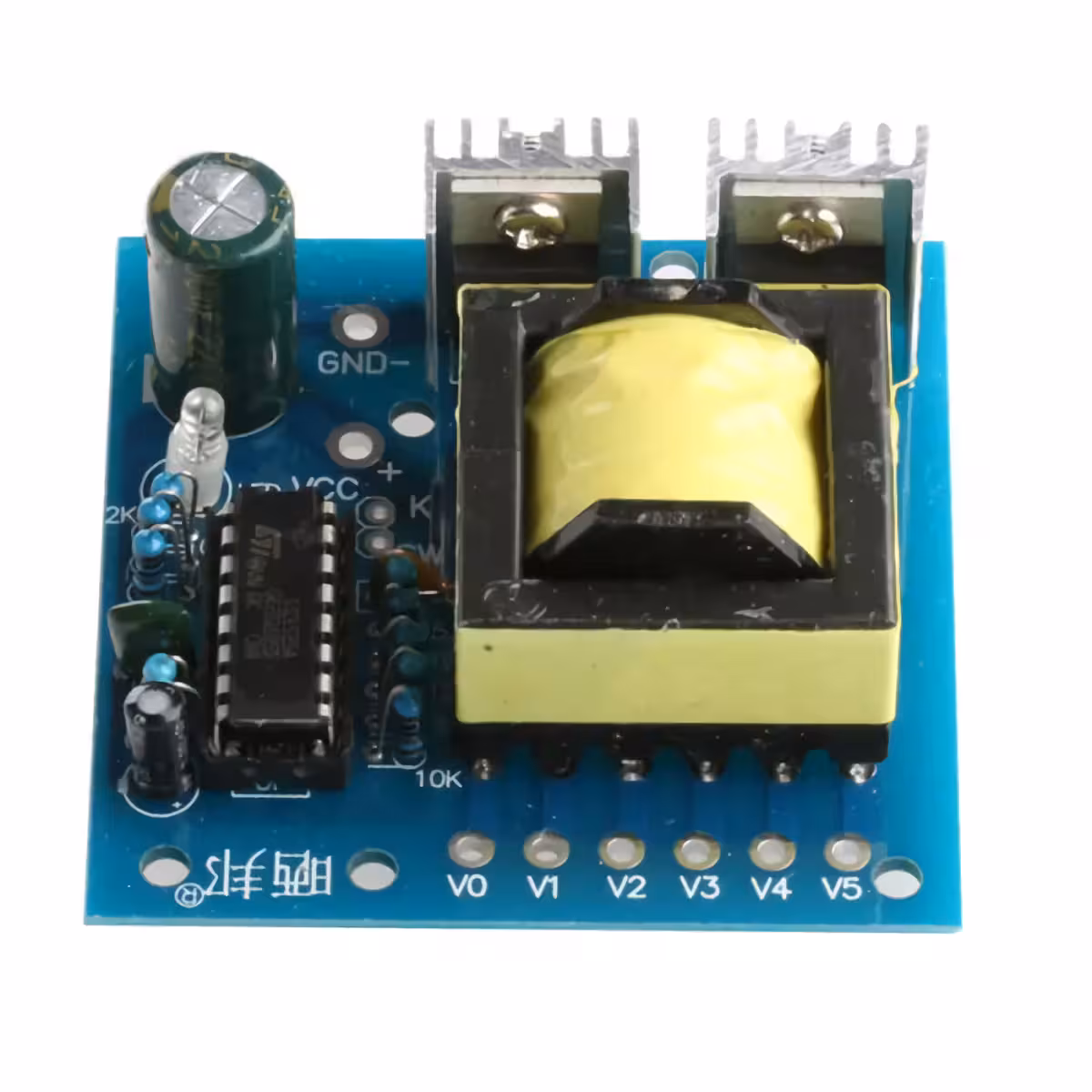

Identifică pinii de ieșire V0, V2, V3, V4, V5 conform marcajelor de pe modul.

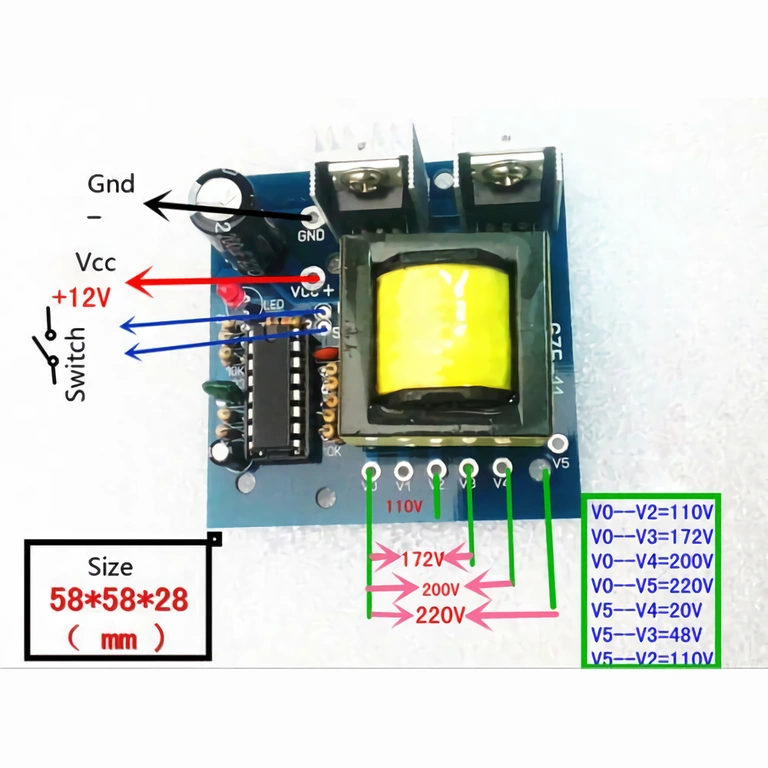

Selectează tensiunea dorită conectând perechea de pini corespunzătoare:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
Conectează sarcina la pinii de ieșire selectați și verifică tensiunea cu un aparat analogic pentru precizie maximă.
Nu depăși 150W putere totală pe ieșire — montează o siguranță externă pe linia de alimentare pentru protecție suplimentară.

Conținut Pachet

1 × Modul invertor transformator 12V–220V 150W Square Wave

Întrebări Frecvente

Pot alimenta un laptop sau un televizor cu acest modul?

Nu. Laptopurile și televizoarele au nevoie de semnal sinusoidal pur sau modificat. Unda dreptunghiulară generată de acest modul este potrivită doar pentru sarcini rezistive simple: becuri incandescente, rezistențe de încălzire, încărcătoare de bază.

De ce multimetrul digital arată altă tensiune decât cea așteptată?

Frecvența înaltă de comutație (~20KHz) distorsionează citirile multimetrelor digitale standard. Folosește un aparat analogic și vei obține valori corecte și stabile.

Pot conecta modulul direct la bateria mașinii?

Da. Modulul este proiectat exact pentru alimentare de la 12V DC — bateria auto este sursa ideală. Asigură-te că sarcina nu depășește 150W și montează o siguranță pe linia de alimentare.

Ce configurație de pini recomandați pentru aplicații mai sensibile?

Folosește configurațiile V0–V3 (175V) sau V0–V4 (200V). Aceste tensiuni compensează parțial diferențele față de un semnal sinusoidal pur și reduc stresul asupra sarcinii conectate.

Modulul are protecție la suprasarcină?

Nu include un circuit dedicat de protecție. Responsabilitatea îți aparține: nu depăși 150W și montează întotdeauna o siguranță externă pe circuitul de alimentare.
