Module Trigger USB Type-C PD QC – Tensiune Fixă din Orice Încărcător, Fără Sudură
Ai nevoie de 12V sau 20V dintr-un încărcător USB-C, dar nu vrei să construiești un regulator de tensiune de la zero? Aceste module trigger USB Type-C PD QC negociază automat tensiunea cu sursa și o livrează direct pe pinii de ieșire. Selectezi tensiunea printr-un DIP switch, conectezi încărcătorul și măsori — în mai puțin de un minut ai sursa de care ai nevoie pentru proiectul tău.
Notă: Măsoară întotdeauna tensiunea de ieșire cu un multimetru înainte de a conecta orice consumator, pentru a confirma că tensiunea negociată corespunde setării alese.
De ce să alegi acest set? (Avantaje cheie):
- Selector hardware prin DIP switch — alegi între 5V, 9V, 12V, 15V și 20V fără niciun firmware, programator sau cod; totul e mecanic și imediat
- Compatibilitate cu 4 protocoale — suportă PD3.0, PD2.0, QC și BC1.2, ceea ce înseamnă că funcționează cu marea majoritate a încărcătoarelor moderne de laptop, telefon sau stație de lucru
- Până la 100W putere transferabilă — suficient pentru alimentarea unui mini-PC, a unui strip LED de putere sau a unui proiect embedded cu consum ridicat, dacă sursa permite
- Mufa Type-C reversibilă — detectare automată a polarității, nu mai contează cum introduci cablul; zero risc de inversare
- Amprenta de 11 × 28 mm — intră în aproape orice carcasă DIY sau cutie de proiect fără modificări structurale
- Protecții duble integrate — supratensiune și supraîncălzire protejează atât modulul, cât și circuitul pe care îl alimentezi
- Set de 2 bucăți — ai imediat o piesă de rezervă sau poți alimenta două circuite simultan la tensiuni diferite
Detalii și Performanță
Modulul funcționează ca un PD decoy trigger: simulează un dispozitiv consumator și negociază cu sursa USB-C tensiunea configurată prin comutatorul DIP, fără nicio intervenție software. Tensiunea de intrare acceptată este între 4V și 22V, iar ieșirea rămâne stabilă la valoarea selectată atâta timp cât sursa poate livra curentul cerut. La puteri apropiate de 100W, asigură-te că încărcătorul este certificat și că există ventilație adecvată în jurul modulului.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de intrare | 4V – 22V |
| Tensiune de ieșire | 5V, 9V, 12V, 15V, 20V (selectabilă prin DIP switch) |
| Putere maximă suportată | Până la 100W (dependentă de sursă) |
| Interfață | USB Type-C PD |
| Protocoale suportate | PD3.0, PD2.0, QC, BC1.2 |
| Tip selector | Comutator DIP (DIP switch) |
| Detectare polaritate | Automată (reversibil) |
| Protecții integrate | Supratensiune, supraîncălzire |
| Dimensiuni modul | 11 × 28 mm |
| Cantitate în set | 2 × modul trigger Type-C PD QC |
Instrucțiuni de Programare și Utilizare
- Consultă tabelul de configurare DIP switch din documentația modulului sau marcat direct pe PCB pentru a asocia pozițiile comutatoarelor cu tensiunea dorită.
- Cu modulul deconectat de la orice sursă, setează comutatorul DIP în poziția corespunzătoare tensiunii dorite (5V, 9V, 12V, 15V sau 20V).
- Conectează modulul la un încărcător USB Type-C compatibil PD/QC cu capacitate suficientă pentru aplicația ta.
- Măsoară tensiunea de ieșire cu un multimetru înainte de a conecta consumatorul, pentru a confirma că negocierea s-a realizat corect.
- Conectează sarcina la pinii de ieșire și verifică funcționarea în condiții normale de lucru.
Conținut Pachet

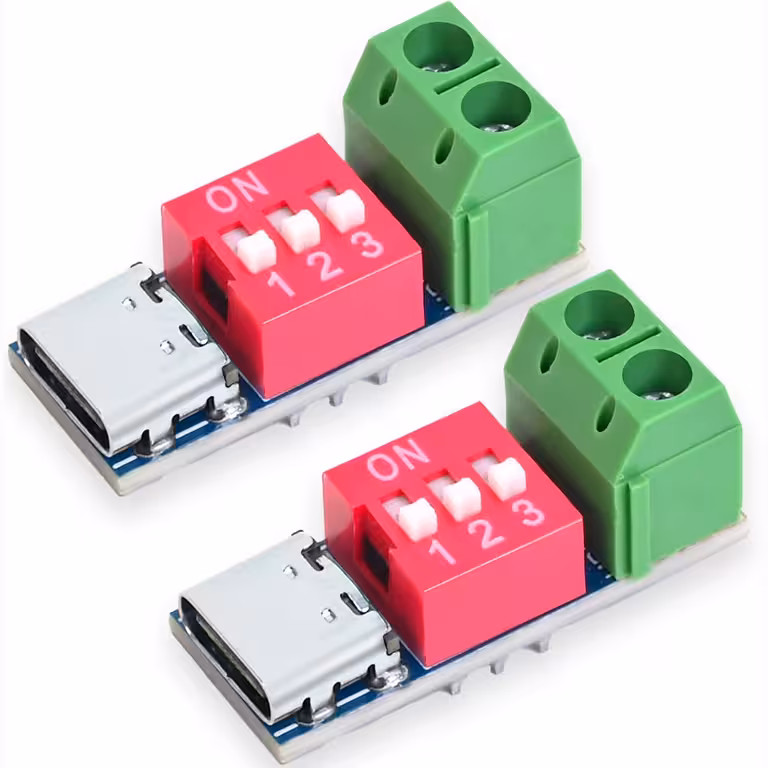

- 2 × Modul Trigger USB Type-C PD QC 100W cu selector DIP switch
Întrebări Frecvente
Modulul funcționează cu orice încărcător USB-C?
Nu. Are nevoie de un încărcător care suportă cel puțin unul dintre protocoalele PD3.0, PD2.0, QC sau BC1.2. Un încărcător standard de 5V fără PD va furniza doar 5V, indiferent de setarea DIP switch.
Pot alimenta un laptop sau un dispozitiv de 65W–100W cu acest modul?
Da, dacă sursa USB-C suportă puterea necesară și protocolul PD corespunzător. Modulul permite teoretic până la 100W, dar performanța reală depinde exclusiv de ce poate livra încărcătorul tău.
Am nevoie de software sau programator pentru a seta tensiunea?
Nu. Totul se face hardware, prin poziționarea comutatoarelor DIP. Niciun firmware, niciun cablu de programare, nicio aplicație.
Ce se întâmplă dacă încărcătorul nu suportă tensiunea selectată?
Modulul negociază cea mai apropiată tensiune disponibilă pe care sursa o poate oferi. De aceea e important să măsori ieșirea cu un multimetru înainte de a conecta orice circuit.
Este necesar un disipator termic la puteri mari?
La sarcini aproape de 100W, asigură ventilație adecvată în jurul modulului. Protecția la supraîncălzire integrată îl oprește înainte de avarie, dar condițiile termice bune îi prelungesc semnificativ durata de viață.
