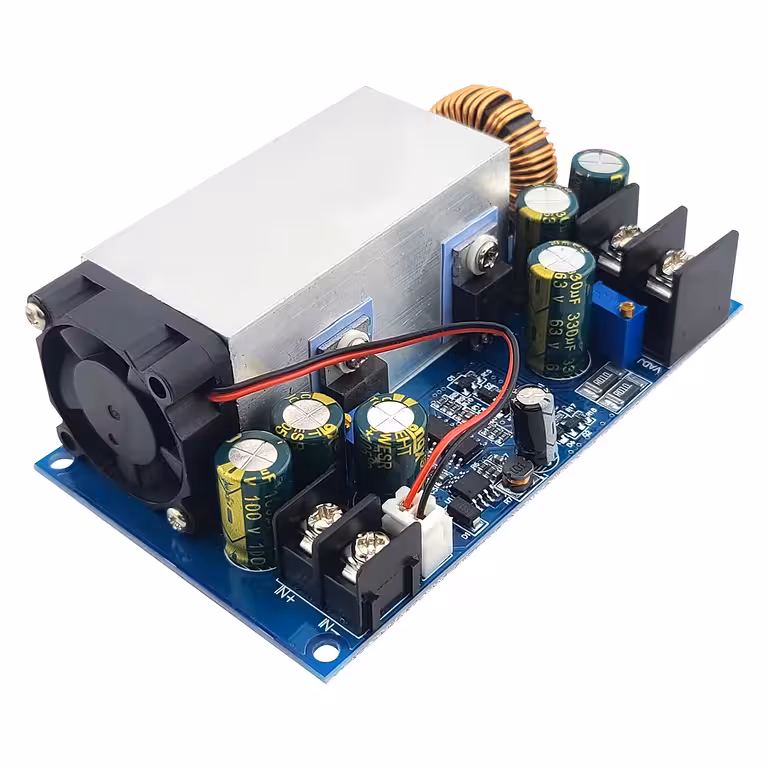

Convertor DC-DC Step-Down 600W 25A – reglaj precis CV/CC pentru alimentare și încărcare baterii
Ai nevoie să cobori o tensiune DC fără să pierzi putere în căldură și fără să cumperi două module separate? Convertorul DC-DC step-down 600W 25A face exact asta — controlează independent tensiunea și curentul dintr-un singur dispozitiv compact, cu o eficiență de până la 95%.
Notă: Modulul funcționează exclusiv în regim step-down (coborâtor de tensiune). Tensiunea de ieșire trebuie să fie întotdeauna mai mică decât tensiunea de intrare. Nu include protecție la polaritate inversă.
De ce să alegi acest model? (Avantaje cheie):
- Reglaj dublu CV/CC — controlezi tensiunea și curentul independent, printr-un singur modul, fără să mai cumperi un limitator de curent separat.
- Eficiență până la 95% — pierzi mai puțin de 5% din putere ca căldură, ceea ce înseamnă că poți lucra ore întregi fără supraîncălzire la sarcini moderate.
- Intrare largă 12–75V — funcționează cu panouri solare, redresoare, baterii auto sau surse de laborator, fără adaptoare suplimentare.
- Ieșire reglabilă 2.5–60V / 1–25A — acoperă de la alimentarea unui modul Arduino până la încărcarea unui acumulator de 48V sau controlul unui motor mic.
- Potențiometre multiturn — reglajul cu mai multe ture îți dă o precizie net superioară față de modelele cu un singur tur, unde o mișcare mică schimbă totul.
- Indicator LED albastru — confirmi vizual că ieșirea e activă fără să scoți multimetrul de fiecare dată.
- Frecvență de comutație 80 kHz — ondulație redusă la ieșire, componente de filtrare mai mici, semnal mai curat pentru sarcini sensibile.
Detalii și Performanță
Topologia buck (step-down) cu comutație la 80 kHz asigură un echilibru bun între eficiență și calitatea tensiunii de ieșire — ondulația rămâne scăzută chiar și la curenți mari. Puterea de vârf este de 600W, dar pentru utilizare continuă recomandăm limitarea la 500W, mai ales fără răcire activă. Reglajul se face prin doi potențiometre multiturn — VIADJ pentru tensiune și IADJ pentru curent — care îți permit să ajustezi cu precizie, fără salturi bruște. Protecția la scurtcircuit funcționează prin limitare automată în modul CC, fără a opri modulul complet. Atenție: pentru sarcini inductive (motoare, bobine, relee), montarea unei diode Schottky anti-reflux pe ieșire este obligatorie.
| Parametru | Valoare / Detaliu |
|---|---|
| Putere maximă | 600W (500W recomandat continuu) |
| Curent de ieșire | 1–25A reglabil |
| Tensiune de intrare | 12–75V DC |
| Tensiune de ieșire | 2.5–60V DC (exclusiv step-down) |
| Moduri de funcționare | CV (tensiune constantă) / CC (curent constant) |
| Eficiență | Până la 95% |
| Frecvență de comutație | 80 kHz |
| Indicator stare | LED albastru (tensiune ieșire activă) |
| Protecție scurtcircuit | Limitare curent automată (CC) |
| Protecție polaritate inversă | Nu este inclusă |
| Aplicații compatibile | Baterii, motoare mici, module electronice, surse reglabile |
Instrucțiuni de Programare și Utilizare
- Conectați sursa de alimentare la intrare respectând polaritatea (+ și −); verificați cu un multimetru înainte de pornire.
- Reglați IADJ la minim: rotiți complet în sens anti-orar (aproximativ 10 ture) înainte de a conecta sarcina.
- Reglați VIADJ: sens orar pentru a crește tensiunea de ieșire, sens anti-orar pentru a o scădea. Confirmați valoarea cu multimetrul.
- Conectați sarcina, apoi creșteți treptat IADJ până la valoarea de curent dorită, monitorizând cu ampermetrul.
- Nu conectați masa de intrare direct cu masa de ieșire fără a cunoaște schema circuitului alimentat.
- Pentru sarcini inductive (motoare, bobine), montați o diodă Schottky anti-reflux în paralel cu sarcina, cu catodul spre plus.
- La sarcini apropiate de 500W, asigurați răcire activă (ventilator) pentru a menține temperatura în limite sigure.
Conținut Pachet
- 1 × Modul DC-DC Step-Down 600W 25A CV/CC
Întrebări Frecvente
Pot folosi acest convertor pentru a crește tensiunea?
Nu. Modulul funcționează exclusiv în regim step-down (coborâtor). Tensiunea de ieșire trebuie să fie întotdeauna mai mică decât cea de intrare. Pentru conversie step-up ai nevoie de un convertor boost.
Ce se întâmplă dacă inversez polaritatea la intrare?
Modulul nu are protecție la polaritate inversă. Conectarea greșită poate deteriora iremediabil componentele interne. Verifică întotdeauna polaritatea cu un multimetru înainte de alimentare.
Este obligatorie dioda anti-reflux la încărcarea bateriilor?
Da. Fără ea, curentul poate circula invers prin modul când sursa e deconectată, distrugând tranzistoarele interne. Folosește o diodă Schottky dimensionată la curentul de lucru.
Pot alimenta motoare DC direct din acest modul?
Da, cu o diodă Schottky anti-reflux montată în paralel cu motorul. Curentul de pornire nu trebuie să depășească 25A, iar puterea continuă să rămână sub 500W.
Când am nevoie de răcire suplimentară?
La sarcini peste 300W sau în medii calde, montează un ventilator deasupra modulului. Fără răcire forțată, temperatura componentelor crește rapid și durata de viață scade semnificativ.
