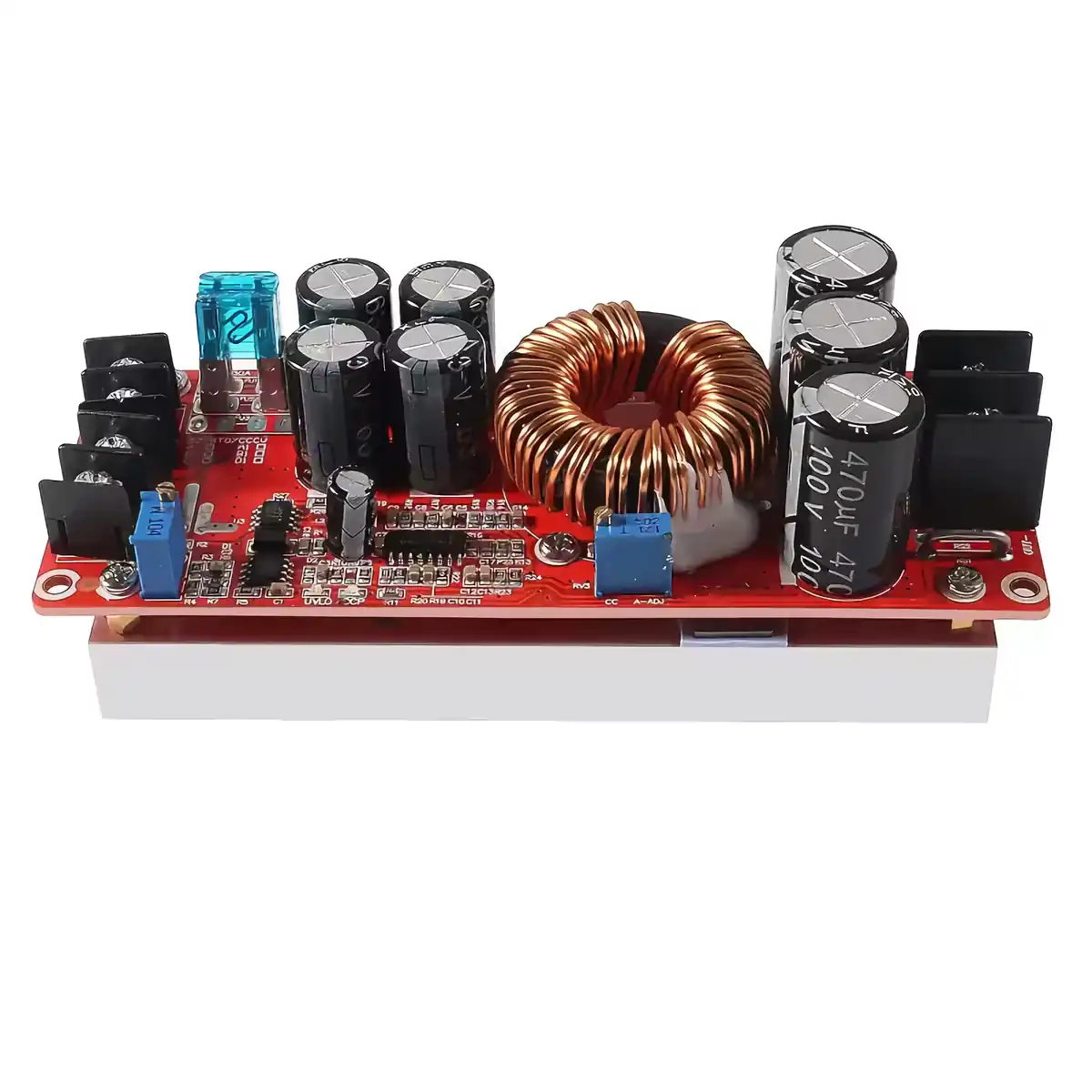

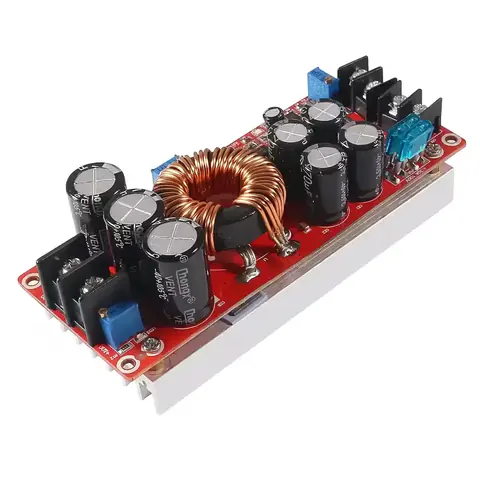

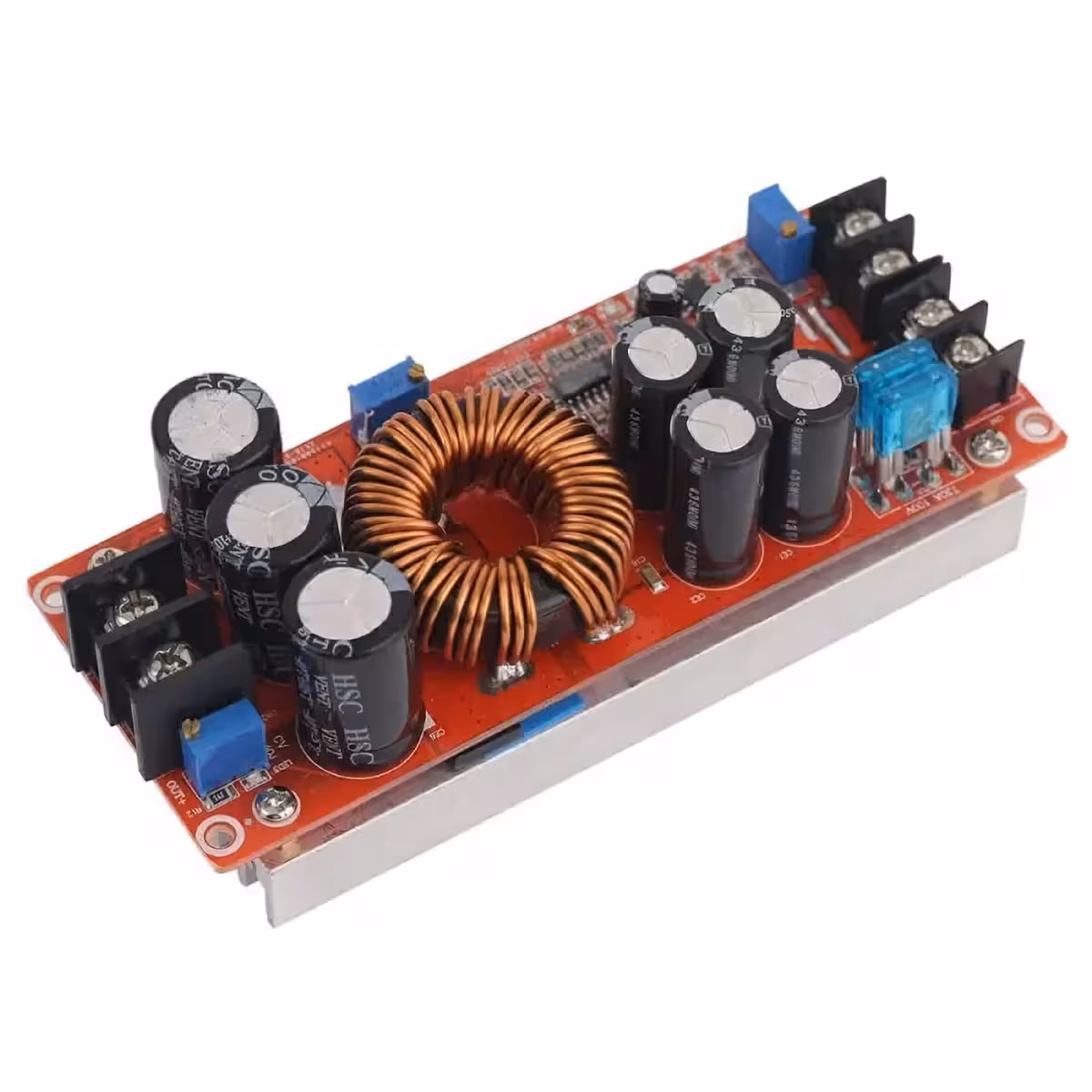

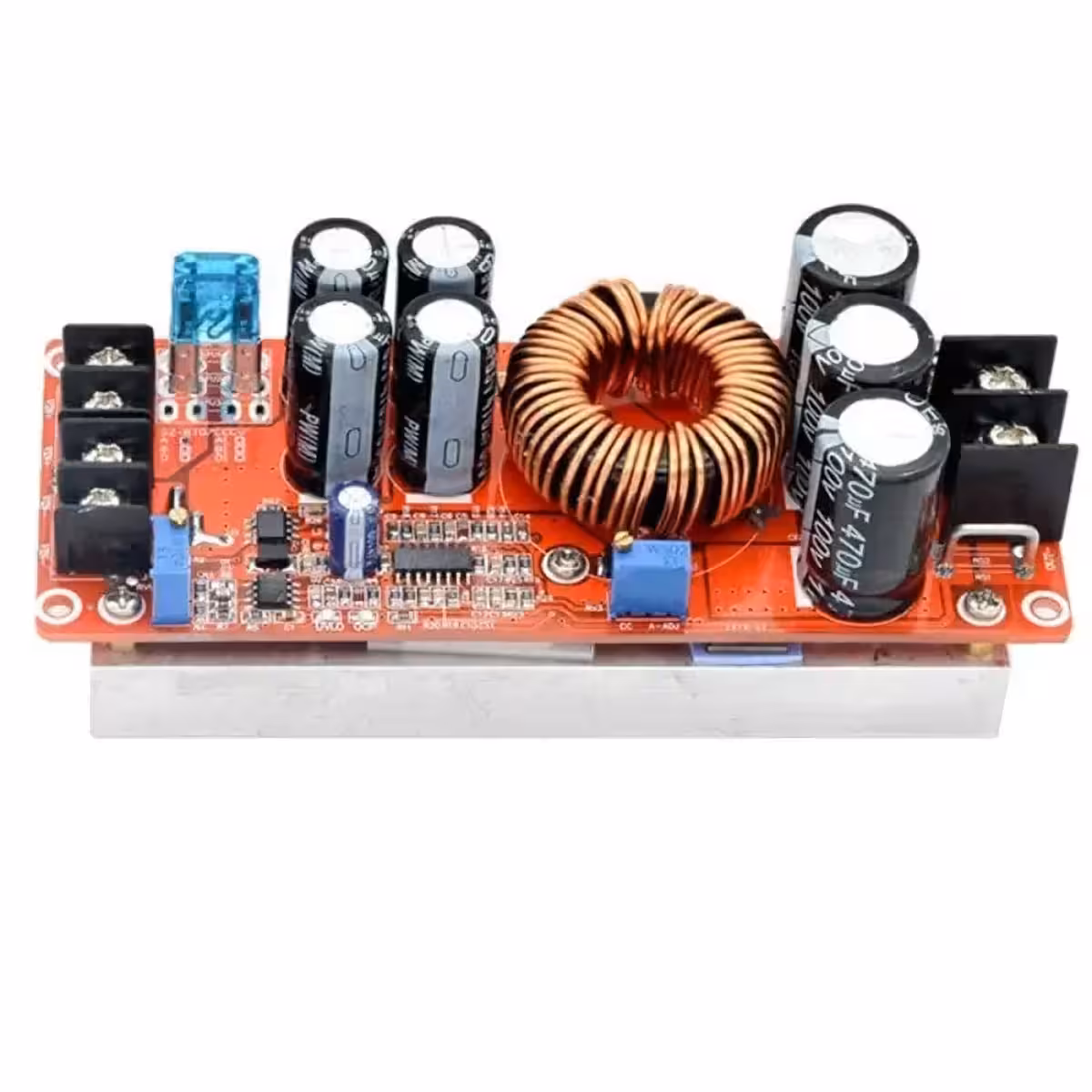

Convertor Step-Up DC-DC 1200W – Ridică Tensiunea Fără Pierderi, Fără Compromisuri
Ai o sursă de 12V sau 24V și ai nevoie de 48V, 60V sau mai mult? Fără un convertor step-up DC-DC potrivit, fie pierzi energie în căldură, fie îți blochezi întreg proiectul. Modulul de 1200W și 20A rezolvă exact asta — conversie stabilă, eficiență de până la 95% și tensiune de ieșire reglabilă continuu între 12V și 80V, fără hardware suplimentar.
Notă: Puterea maximă de 1200W este atinsă la 60V × 20A la ieșire. La tensiuni mai mici, puterea disponibilă se calculează: tensiune ieșire × curent (ex: 24V × 20A = 480W). Pentru funcționare continuă peste 600W se recomandă răcire activă suplimentară.
De ce să alegi acest model? (Avantaje cheie):
- Eficiență de până la 95% — din 100W consumați, 95W ajung la sarcină; mai puțină căldură, autonomie mai mare în sisteme cu baterii sau panouri solare
- Tensiune de ieșire reglabilă 12V–80V — un singur modul acoperă zeci de aplicații diferite, fără înlocuiri sau adaptoare
- Curent maxim 20A la intrare și ieșire — susține motoare, încărcătoare de acumulatori și invertoare fără să clipească
- Limitare automată de curent între 0.5A și 20A — protejezi bateria sau sarcina fără releu extern sau circuit suplimentar
- Protecție la contraîncărcare fără diodă externă — schema ta devine mai simplă și mai ieftină de la prima conectare
- Comutație la 150KHz — ripple redus la ieșire, tensiune stabilă chiar și când sarcina variază brusc
- Interval termic –40°C până la +85°C — funcționează iarna în mașină și vara pe acoperiș lângă panourile solare
Detalii și Performanță
Topologia boost converter cu comutație la 150KHz menține tensiunea de ieșire stabilă indiferent de variațiile sarcinii sau ale sursei de alimentare. Curentul de repaus de doar 15mA la 12V înseamnă că modulul nu îți golește bateria când stă în așteptare. Protecțiile integrate — siguranță fuzibilă 20A la intrare, limitare automată de curent și blocare la contraîncărcare — îți protejează atât modulul, cât și echipamentele conectate. Atenție: modulul nu include protecție la inversarea polarității — adaugă o diodă Schottky la intrare dacă există risc de conectare greșită.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de intrare | 8V – 60V DC |
| Tensiune de ieșire | 12V – 80V DC (reglabilă continuu) |
| Curent maxim intrare | 20A |
| Curent maxim ieșire | 20A |
| Gamă curent constant | 0.5A – 20A |
| Putere maximă ieșire | 1200W (la 60V × 20A) |
| Eficiență conversie | până la 95% |
| Frecvență comutație | 150KHz |
| Curent de repaus | 15mA (la 12V intrare) |
| Protecție supracurent | Da – limitare automată, reglabilă de la 0.5A |
| Protecție scurtcircuit | Da – siguranță fuzibilă 20A la intrare |
| Protecție contraîncărcare | Da – fără diodă externă necesară |
| Protecție inversare polaritate | Nu – se recomandă diodă externă |
| Temperatură de lucru | –40°C până la +85°C |
| Dimensiuni modul | 116 × 52 × 15 mm |
| Greutate | 300 g |
Instrucțiuni de Programare și Utilizare

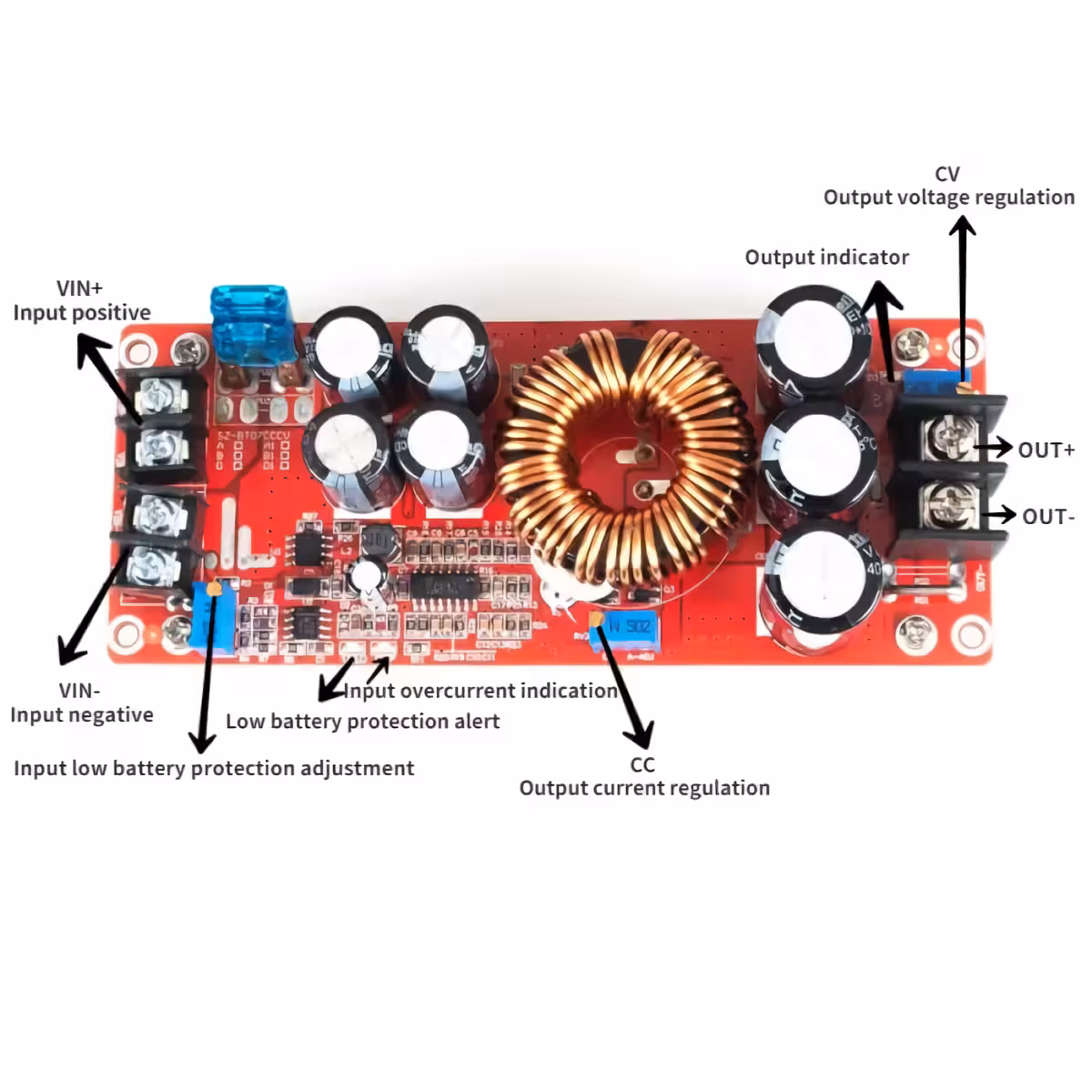

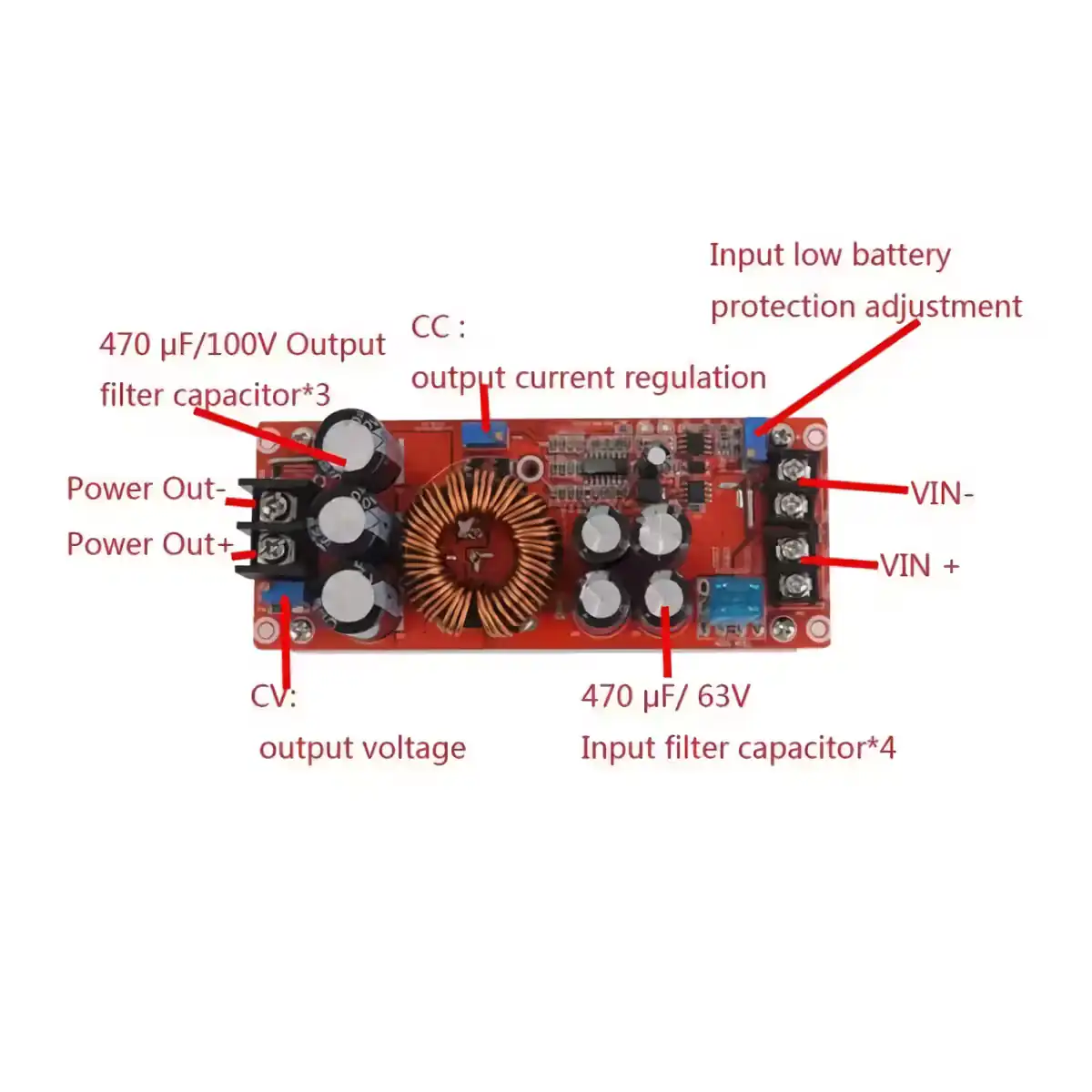

- Conectează sursa de alimentare la bornele de intrare (Vin+ și Vin–), respectând polaritatea. Tensiunea de intrare trebuie să fie între 8V și 60V DC.
- Înainte de conectarea sarcinii, reglează tensiunea de ieșire dorită rotind potențiometrul de tensiune și măsurând cu un multimetru la bornele Vout+ și Vout–.
- Reglează limita de curent prin potențiometrul dedicat, pornind de la valoarea minimă (0.5A) și crescând treptat până la valoarea necesară, maximum 20A.
- Conectează sarcina doar după ce tensiunea de ieșire a fost setată corect, pentru a evita supratensionarea echipamentelor alimentate.

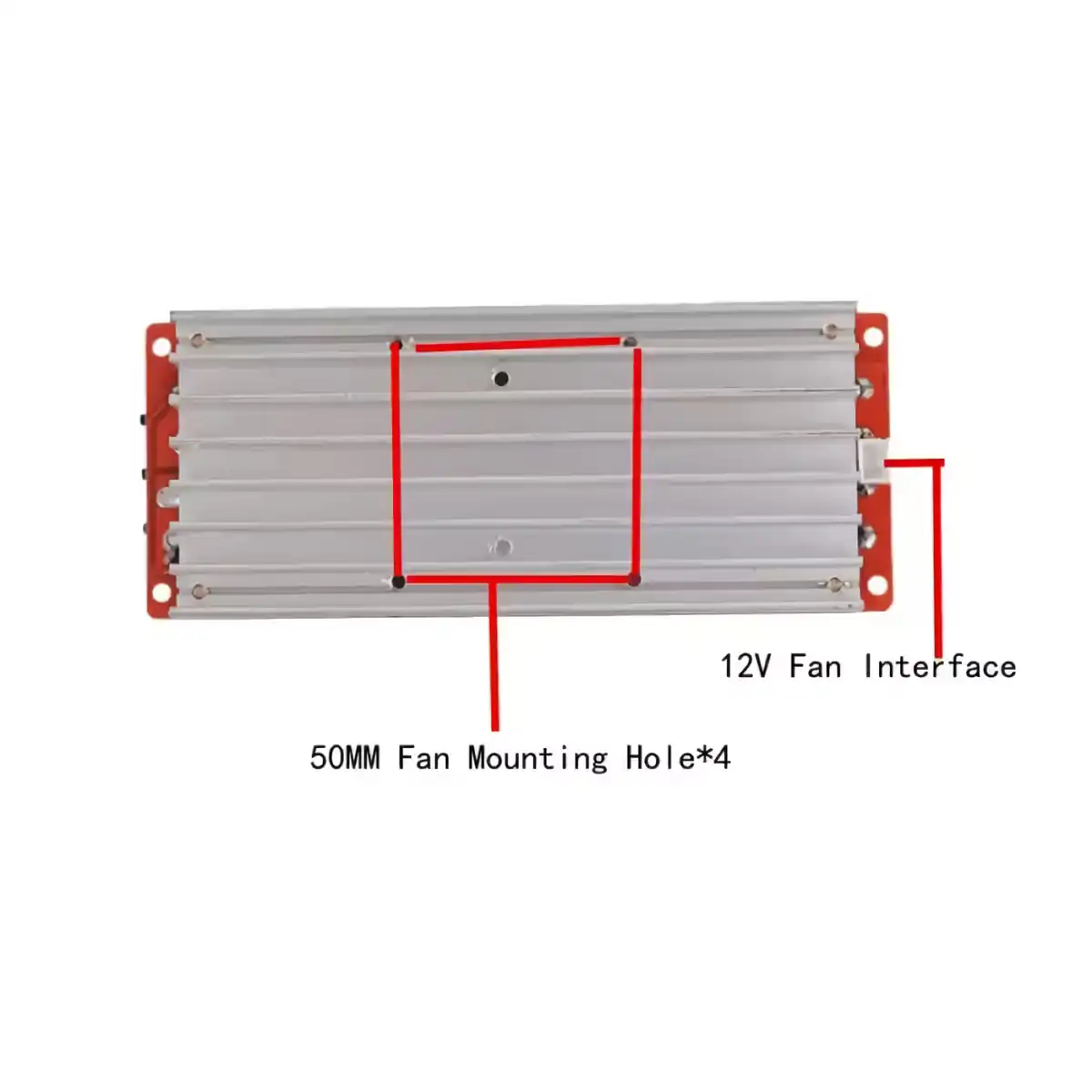

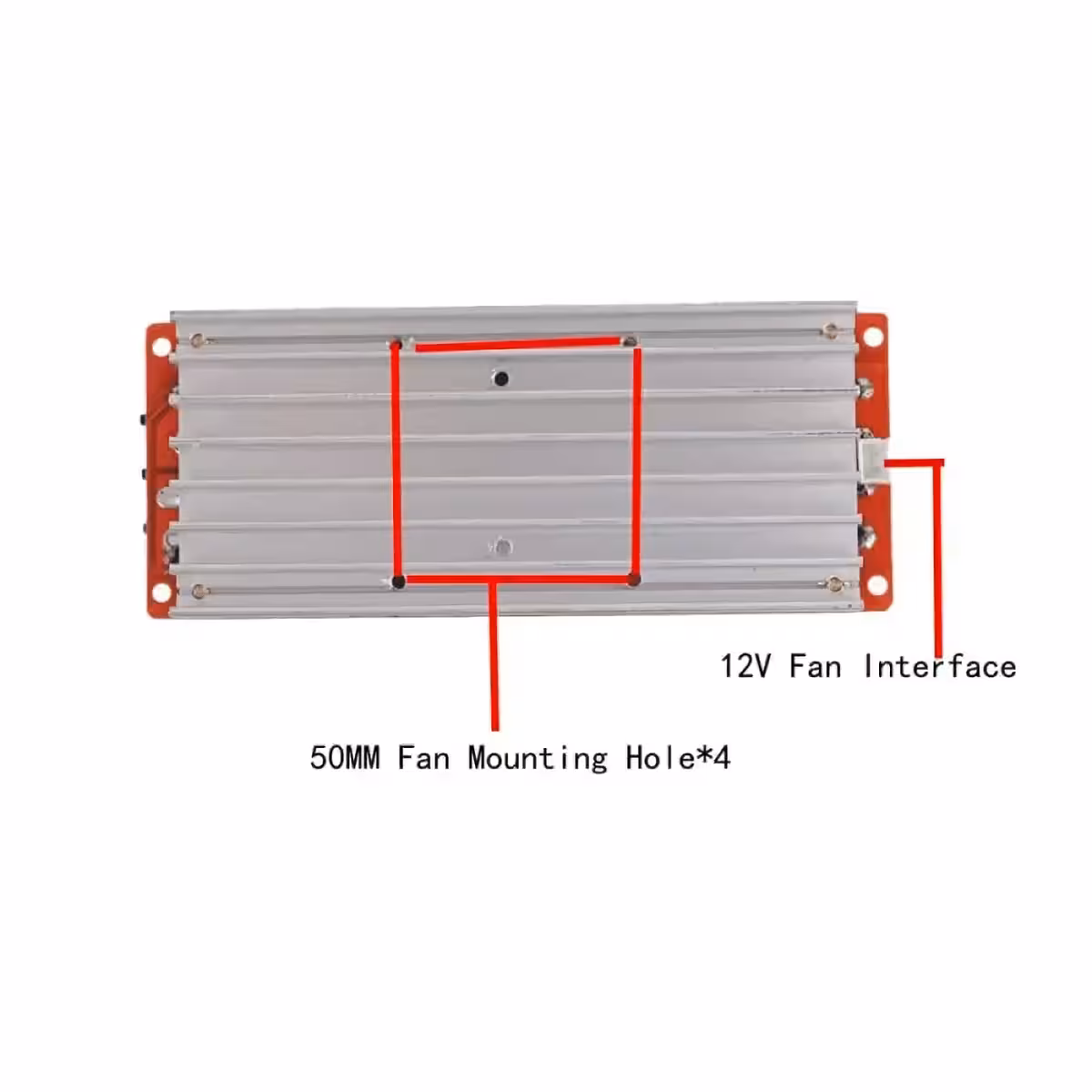

- Monitorizează temperatura la sarcini mari. Peste 600W continuu adaugă un ventilator activ de răcire pentru funcționare sigură pe termen lung.
- Verifică periodic siguranța fuzibilă de 20A de la intrare și înlocuiește-o dacă a fost declanșată în urma unui scurtcircuit.
Conținut Pachet
- 1 × Modul DC-DC Step-Up Boost Converter 1200W 20A
- 1 × Siguranță fuzibilă 20A (montată la intrare)
Întrebări Frecvente
Pot folosi acest convertor pentru a încărca o baterie de 48V dintr-un panou solar de 12V?
Da. Setează tensiunea de ieșire la valoarea de încărcare necesară (ex: 54.6V pentru Li-Ion 48V) și limitează curentul conform capacității bateriei. Asigură-te că panoul solar furnizează suficient curent la tensiunea de intrare pentru a acoperi puterea necesară.
Este necesară răcire suplimentară pentru funcționare la putere maximă?
Da. Peste 600–700W continuu, adaugă un ventilator activ. Radiatorul integrat nu este suficient la sarcini mari și temperaturi ambientale ridicate — răcirea activă prelungește semnificativ durata de viață a modulului.
Pot conecta mai multe module în paralel pentru putere mai mare?
Nu se recomandă fără modificări speciale. Diferențele minime de tensiune între module provoacă dezechilibru de curent. Pentru puteri mai mari, alege un singur modul de putere superioară sau folosește un controller dedicat pentru paralelizare.
Ce se întâmplă dacă tensiunea de intrare este egală cu cea de ieșire dorită?
Modulul nu va funcționa corect. Acesta este un convertor exclusiv step-up — tensiunea de ieșire trebuie să fie întotdeauna mai mare decât cea de intrare. Pentru tensiuni egale sau mai mici ai nevoie de un convertor buck sau buck-boost.
Ce se întâmplă dacă conectez bornele cu polaritate inversată?
Modulul nu are protecție internă la inversarea polarității și se poate deteriora permanent. Adaugă o diodă Schottky sau un MOSFET de protecție la intrare dacă există orice risc de conectare greșită.
