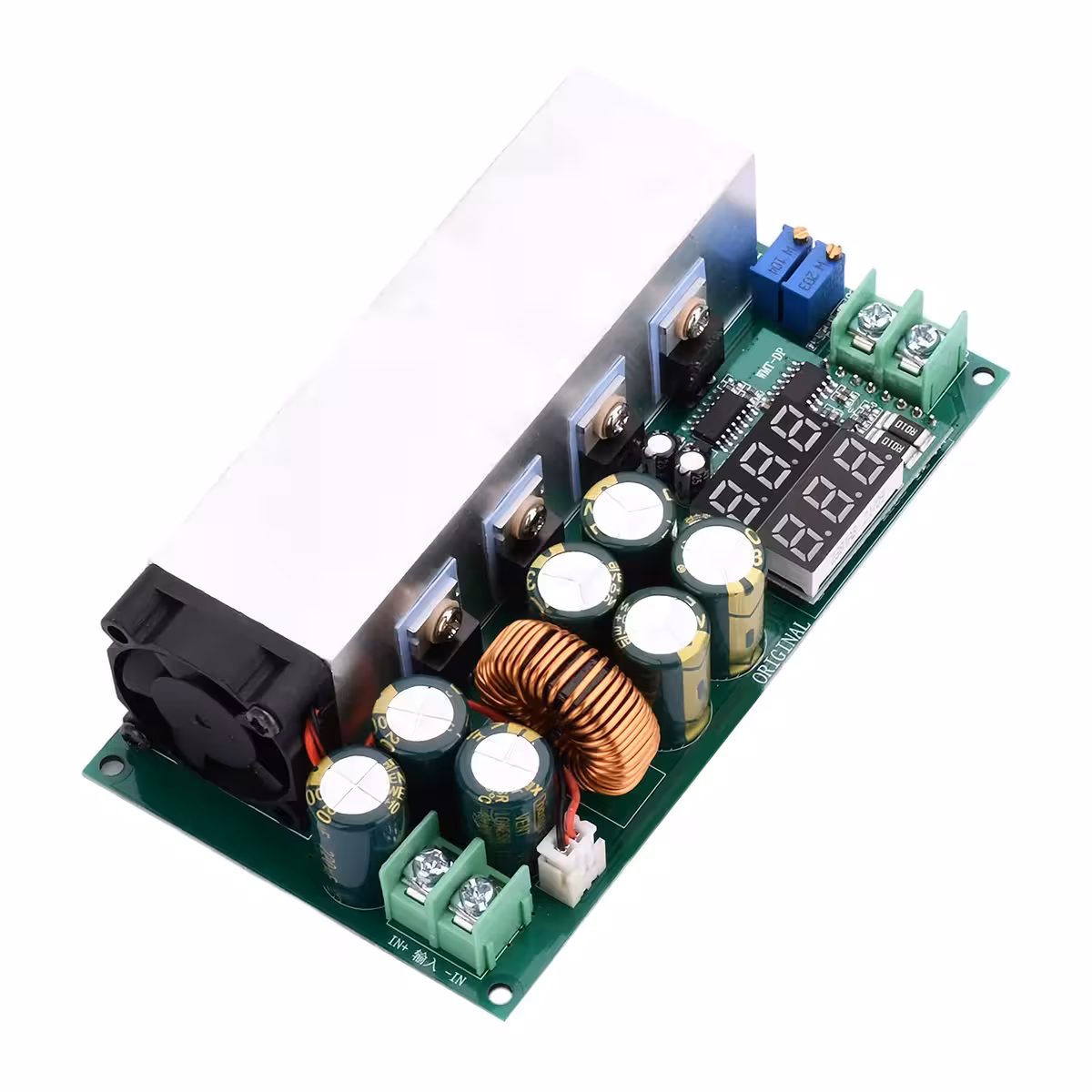

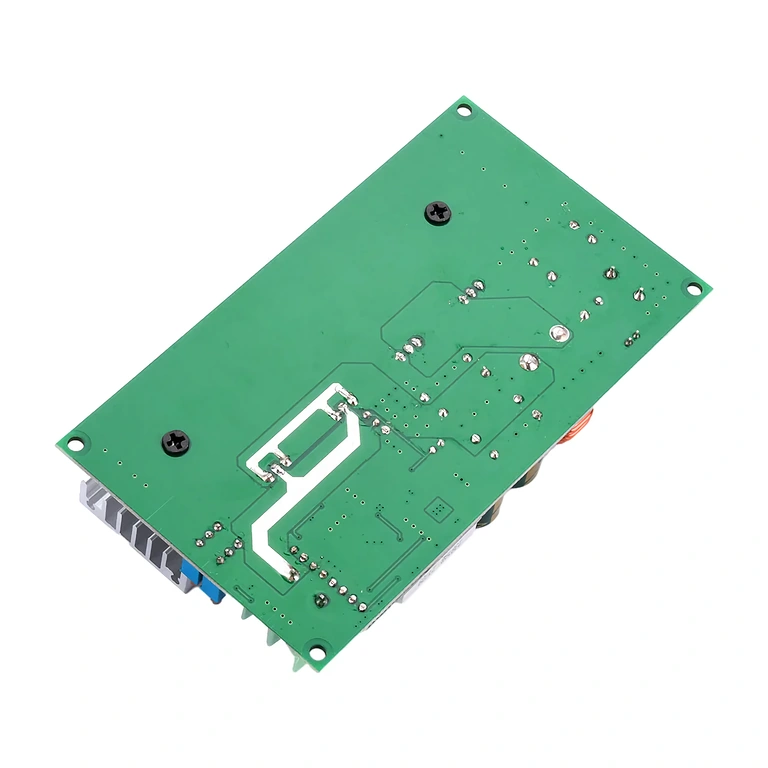

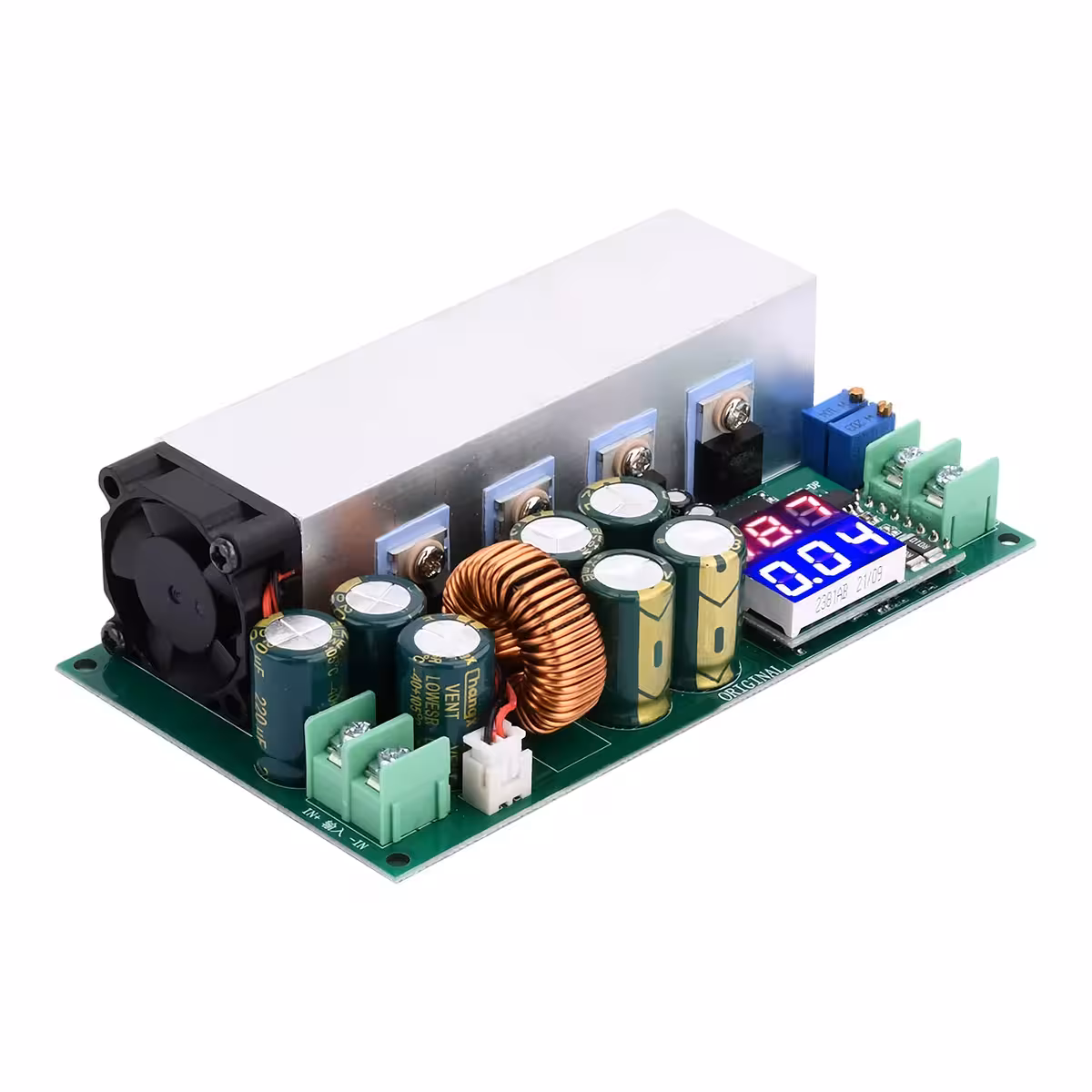

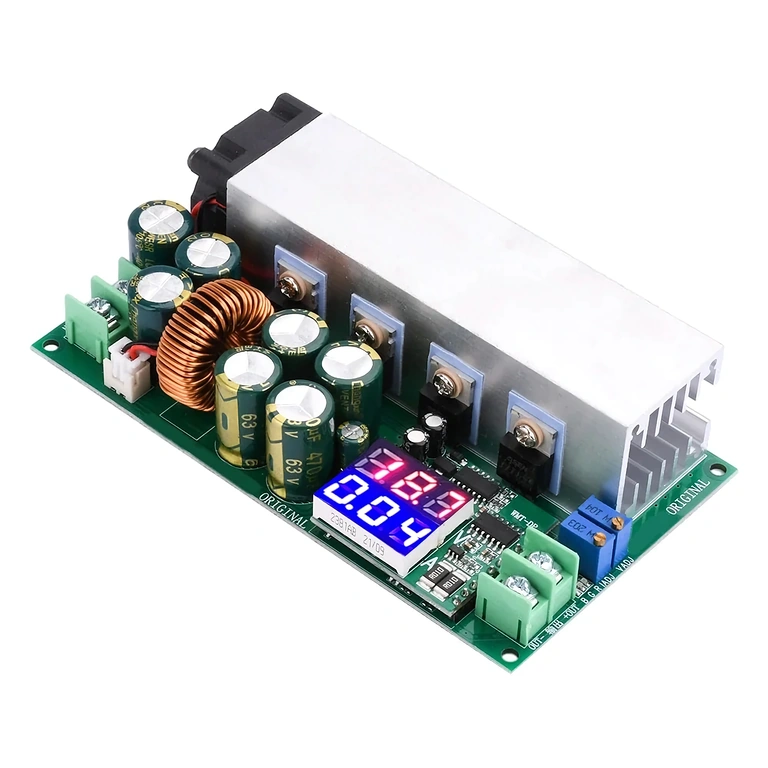

Modul step-down 600W DC 12-80V – reglaj CV/CC precis, fără pierderi inutile de energie
Ai nevoie să cobori tensiunea dintr-o sursă de 24V, 48V sau chiar 72V la exact ce necesită sarcina ta? Fără compromisuri, fără fluctuații. Acest modul step-down reglabil de 600W îți oferă control complet asupra tensiunii și curentului de ieșire — direct din două potențiometre, cu valorile afișate în timp real.
Notă: Tensiunea de ieșire maximă este egală cu tensiunea de intrare × 0.8 (ex: la 60V intrare, ieșirea maximă este 48V). Modulul nu este compatibil cu baterii de 72V. La utilizarea pentru încărcarea bateriilor, se recomandă adăugarea de diode pentru a preveni curentul invers.
De ce să alegi acest modul step-down? (Avantaje cheie):
- Reglaj independent CV/CC — ajustezi tensiunea (2.5V–50V) și curentul (0–20A) separat, ideal când sarcina are cerințe stricte la pornire sau la încărcare

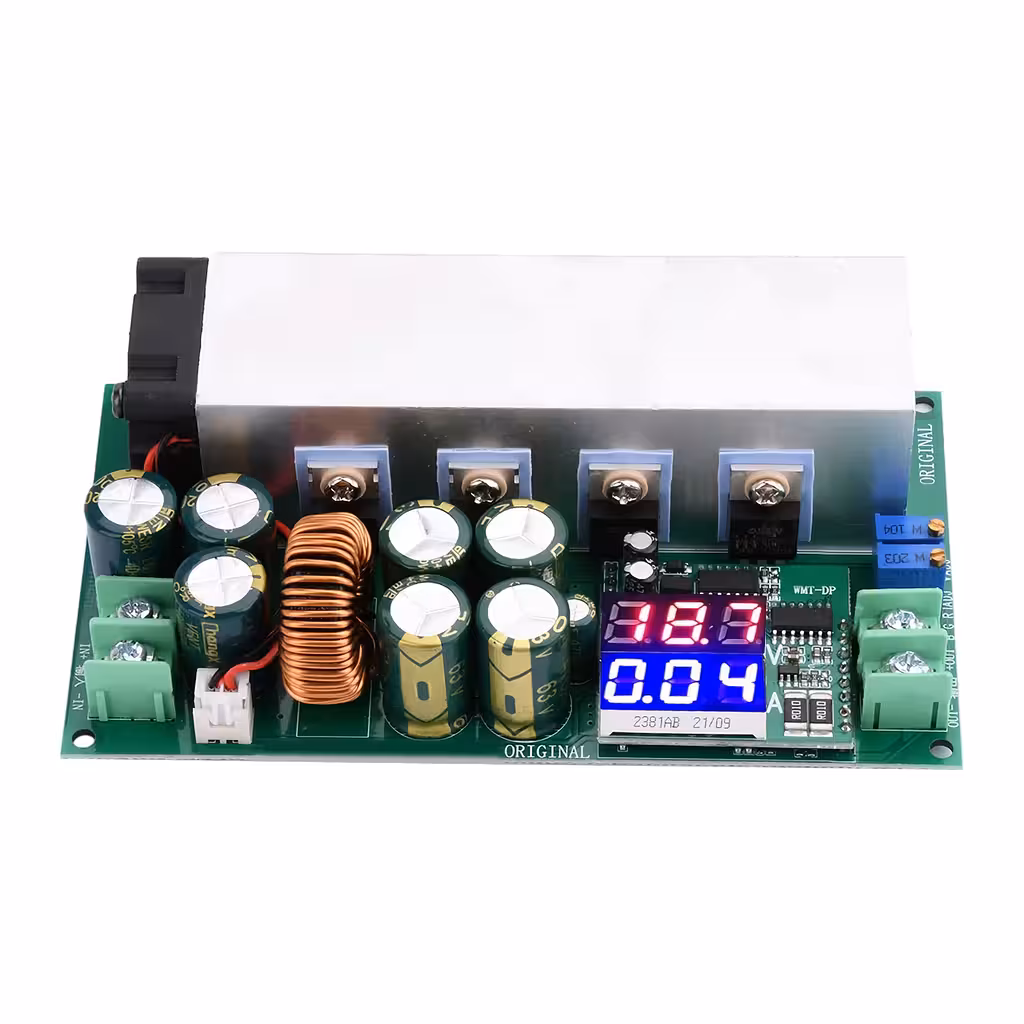

- Afișaj digital dual — citești simultan voltajul și curentul de ieșire fără multimetru, direct pe modul
- Eficiență ≥93% — la 600W putere, asta înseamnă sub 42W pierderi termice, față de 90–120W la un convertor obișnuit
- Protecție automată la 25A — dacă sarcina trage mai mult decât ai setat, circuitul limitează curentul înainte să se ardă ceva
- Protecție anti-revers — conectezi greșit polaritatea și modulul rămâne intact; nu reiei comanda de la zero
- Funcționare de la -40°C la +85°C — stabil și în atelier neîncălzit iarna, și în carcasă metalică vara
- Amprentă mică: 125×70×32mm — intră în orice carcasă de proiect fără redesenarea layout-ului
Detalii și Performanță
Convertorul folosește o topologie buck (step-down) cu comutație de înaltă frecvență, care menține tensiunea de ieșire stabilă chiar dacă sarcina variază brusc. VADJ controlează tensiunea, IADJ setează limita de curent — fiecare independent, fără interferențe între ele. Trei indicatoare LED îți spun exact în ce mod lucrează modulul: albastru (CV fără sarcină), verde (curent activ) și roșu (mod CC activ) — feedback instant, fără să deschizi un osciloscop.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de intrare | DC 12V – 80V (incompatibil cu baterie 72V) |
| Tensiune de ieșire | 2.5V – 50V reglabil (max = Vin × 0.8) |
| Curent de ieșire maxim | 20A (protecție automată la 25A) |
| Putere maximă | 600W |
| Eficiență | ≥ 93% |
| Afișaj | Digital – voltaj și curent simultan |
| Mod de funcționare | CV (tensiune constantă) / CC (curent constant) |
| Protecții integrate | Supracurent (25A), anti-revers polaritate |
| Temperatură de funcționare | -40°C – +85°C |
| Temperatură de depozitare | -20°C – +50°C |
| Umiditate relativă | 65% ± 20% |

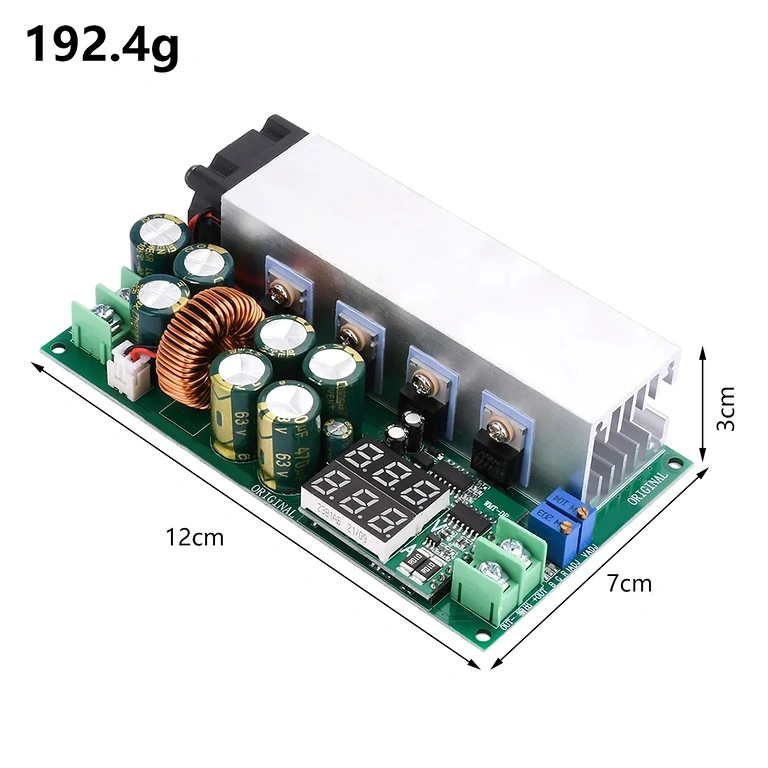

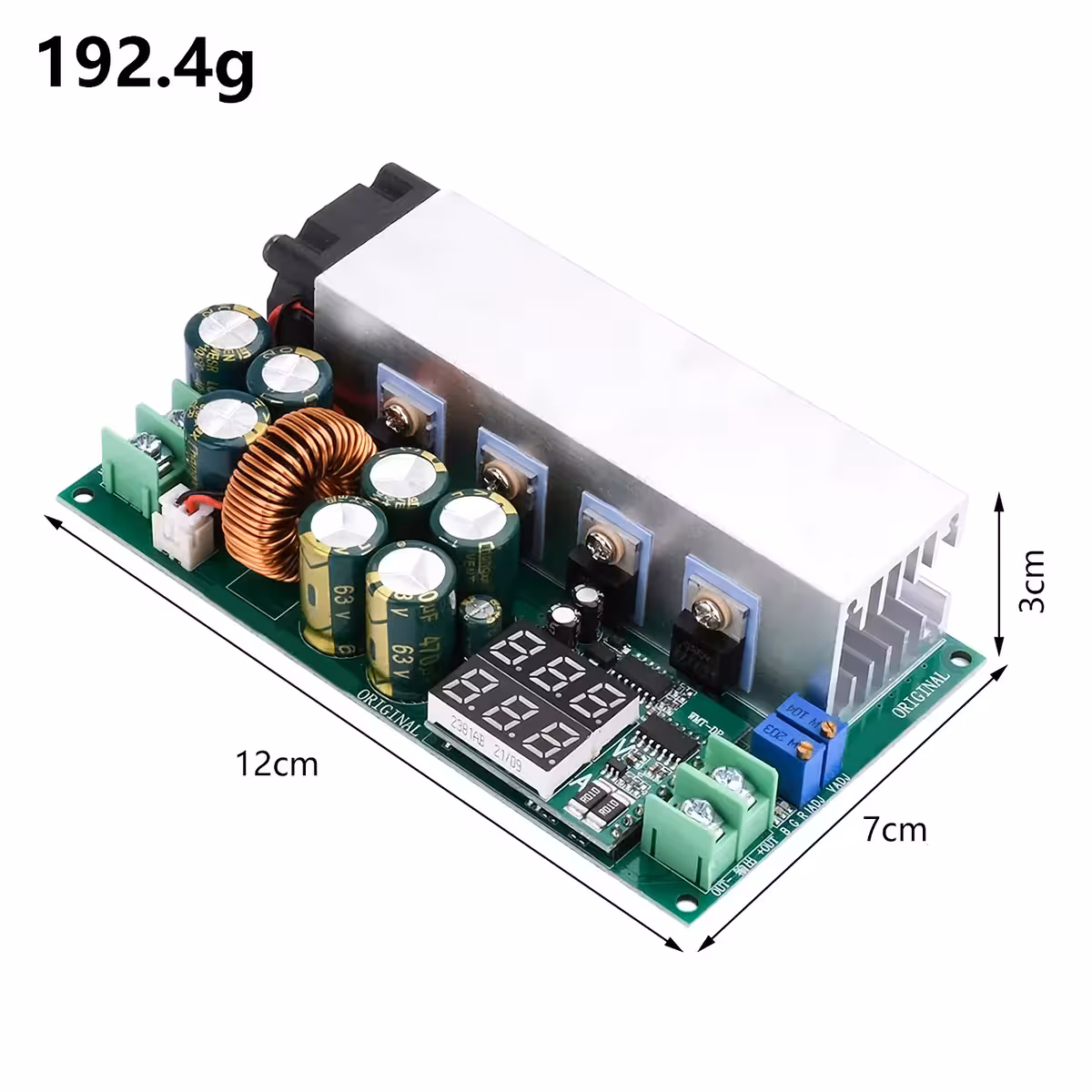

| Dimensiuni | 125mm × 70mm × 32mm |
Instrucțiuni de Programare și Utilizare

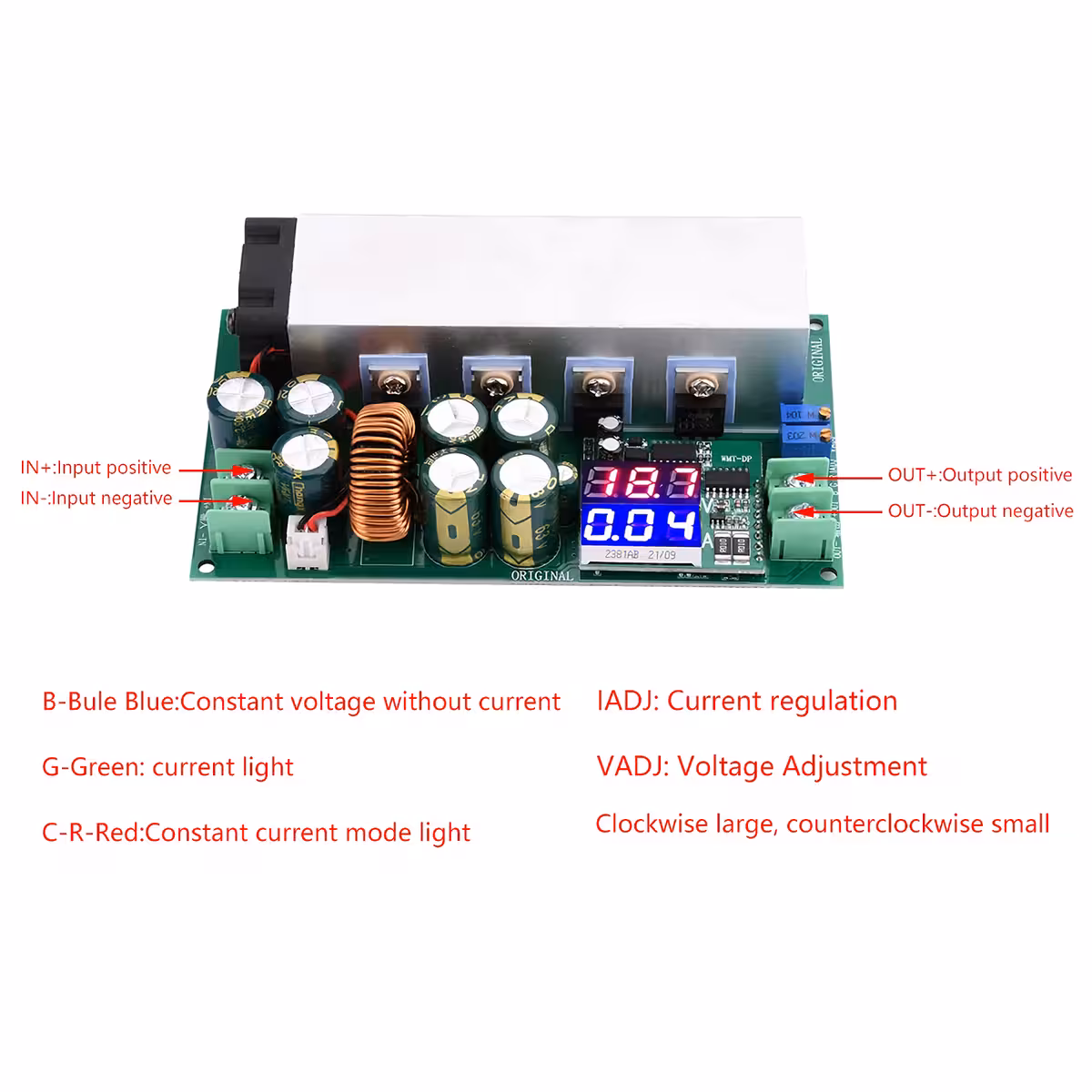

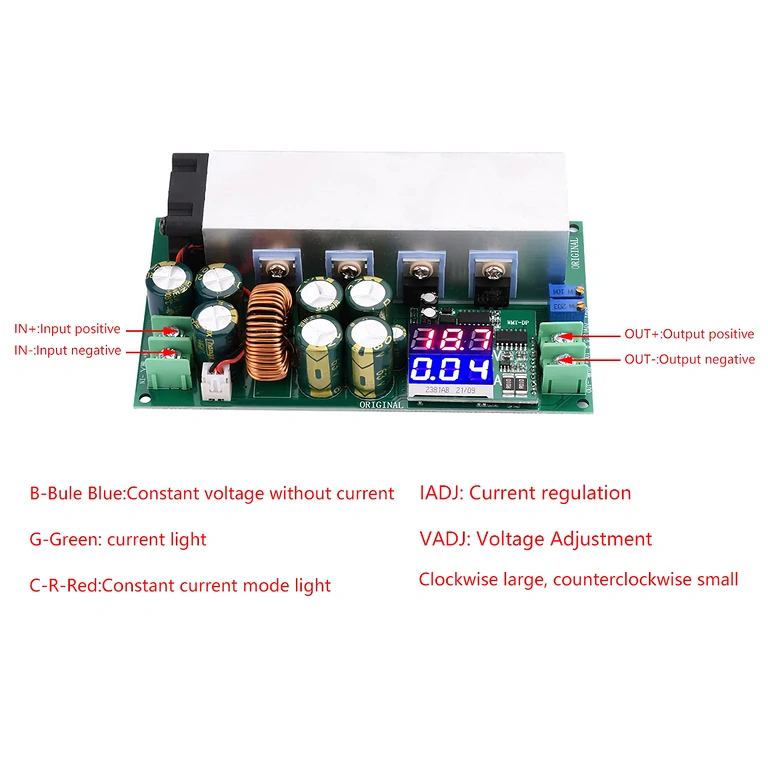

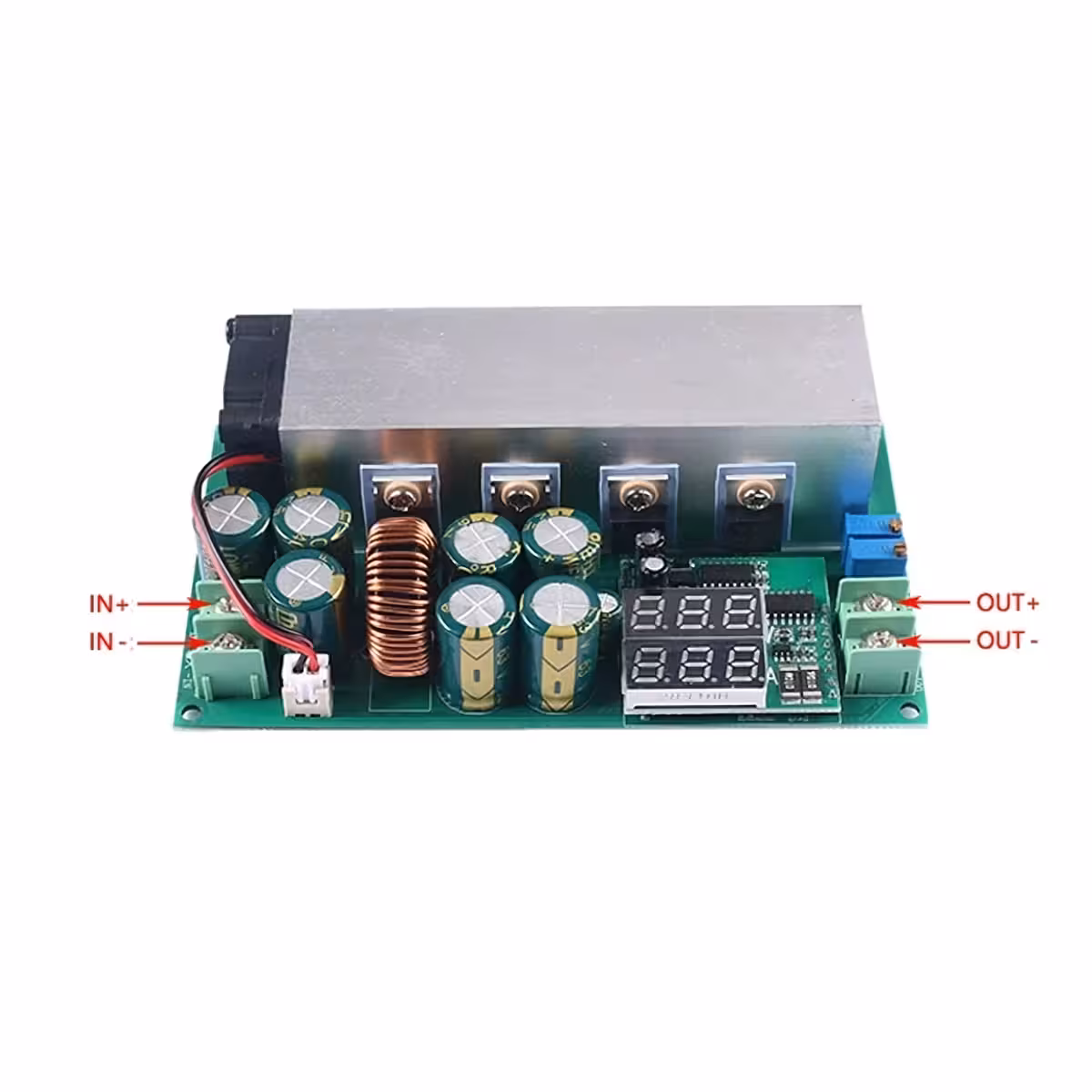

- Conectează sursa de alimentare la bornele IN+ și IN-, respectând polaritatea (DC 12V–80V).
- Conectează sarcina la bornele OUT+ și OUT-.
- Reglează tensiunea de ieșire rotind potențiometrul VADJ — în sensul acelor de ceasornic pentru a crește tensiunea, invers pentru a o scădea.
- Reglează limita de curent rotind potențiometrul IADJ — în sensul acelor de ceasornic pentru a crește curentul maxim permis, invers pentru a-l reduce.
- Monitorizează indicatoarele LED: albastru = mod CV fără sarcină; verde = curent activ în sarcină; roșu = mod CC activ.
- Pentru încărcarea bateriilor: adaugă obligatoriu o diodă pe linia de ieșire pentru a bloca curentul invers spre modul.
Conținut Pachet
- 1× Modul step-down DC 12-80V 20A 600W cu afișaj digital
Întrebări Frecvente
Pot folosi o baterie de 72V ca sursă de intrare?
Nu. Bateria de 72V poate genera tensiuni de vârf care depășesc limita sigură a modulului. Tensiunea de intrare acceptată este strict între DC 12V și 80V — fără excepții la 72V.
Care este tensiunea maximă de ieșire la o intrare de 60V?
48V. Formula este simplă: tensiunea de ieșire maximă = tensiunea de intrare × 0.8. La orice valoare de intrare, aplici același calcul.
Funcționează pentru încărcarea bateriilor Li-Ion sau LiPo?
Da, modul CC (curent constant) este exact ce ai nevoie pentru faza de încărcare. Adaugă obligatoriu o diodă pe ieșire — fără ea, curentul invers din baterie poate deteriora modulul.
Am nevoie de răcire suplimentară la putere maximă?

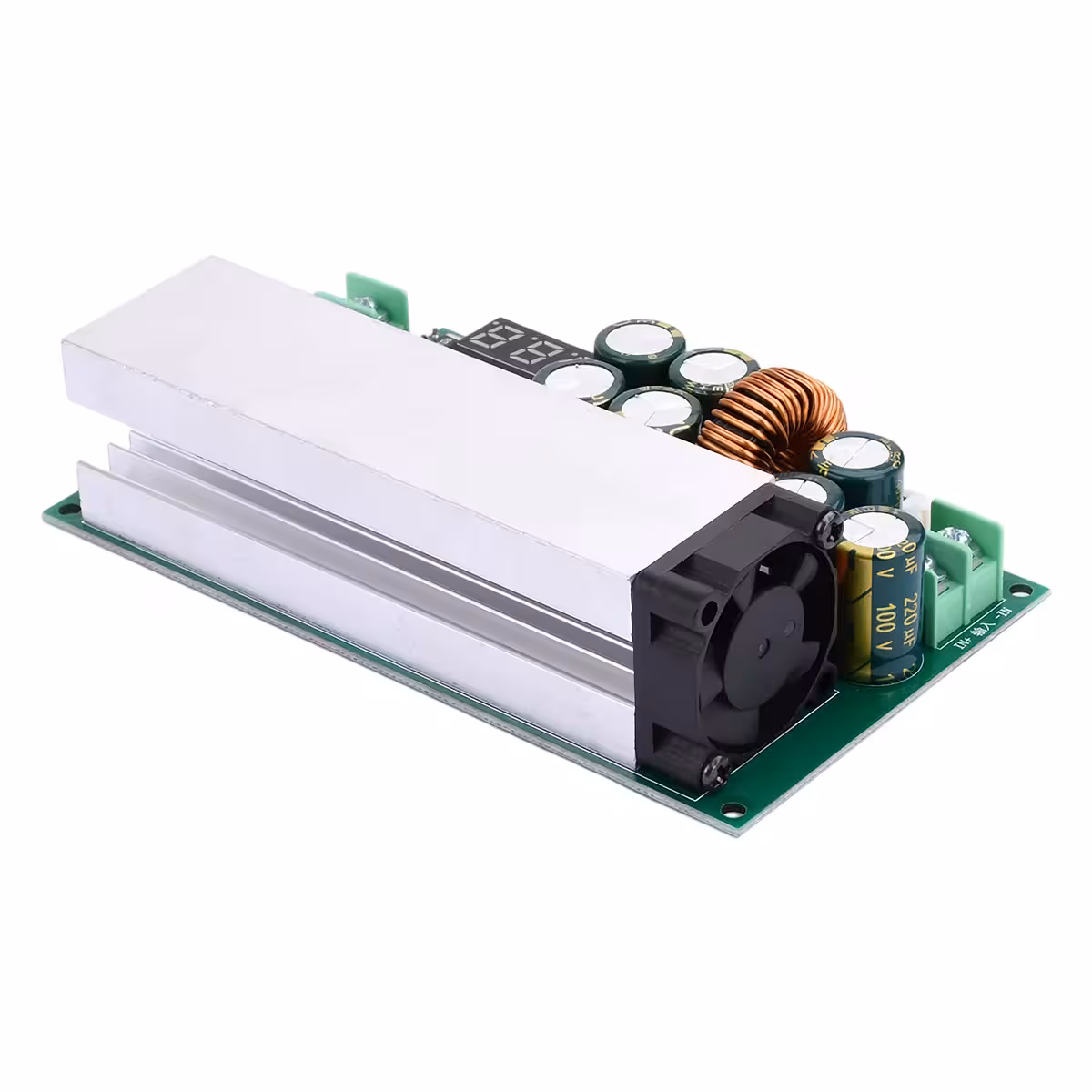

La sarcini peste 400–450W, un radiator sau un ventilator mic prelungește semnificativ durata de viață a componentelor. La 600W continuu, răcirea activă nu este opțională.
