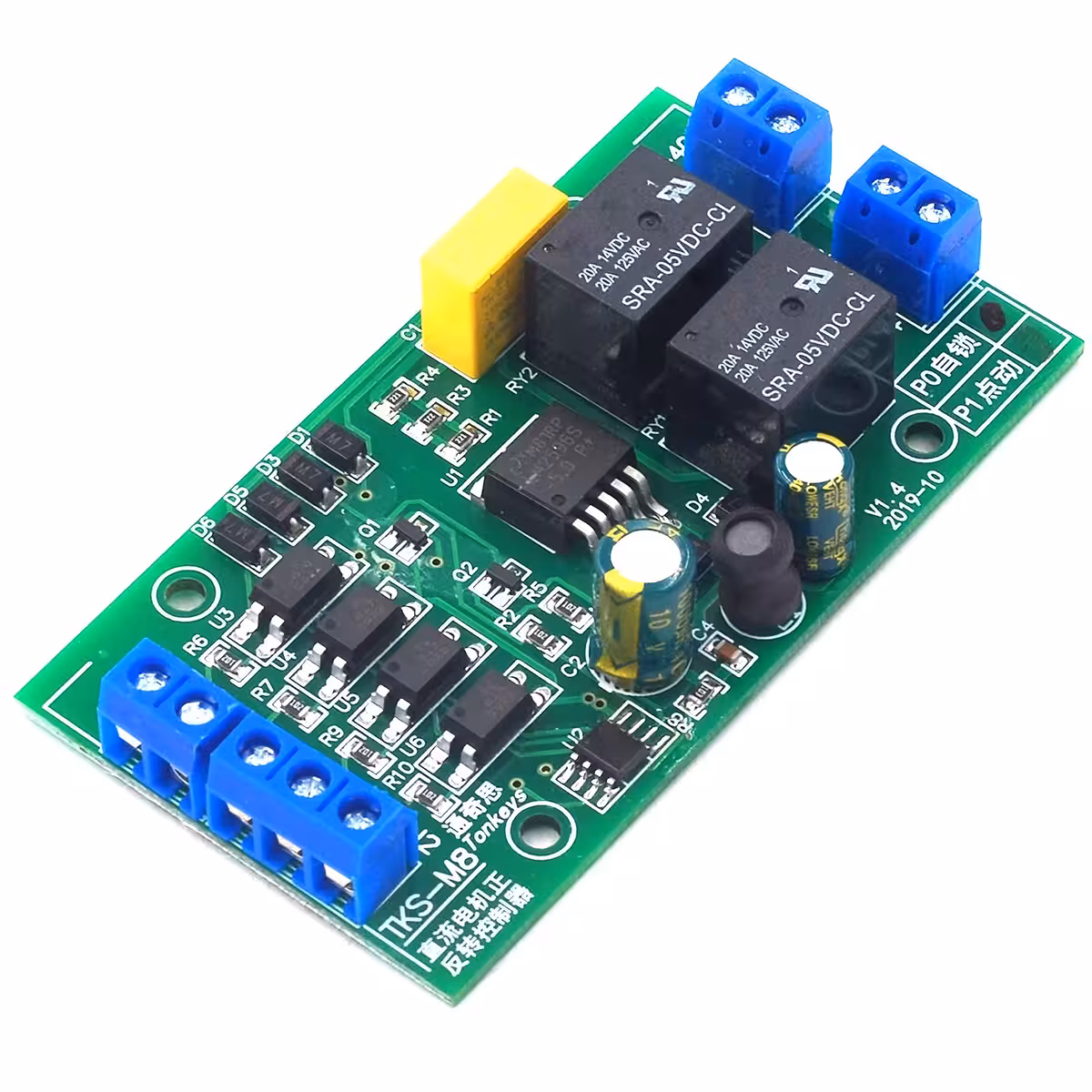

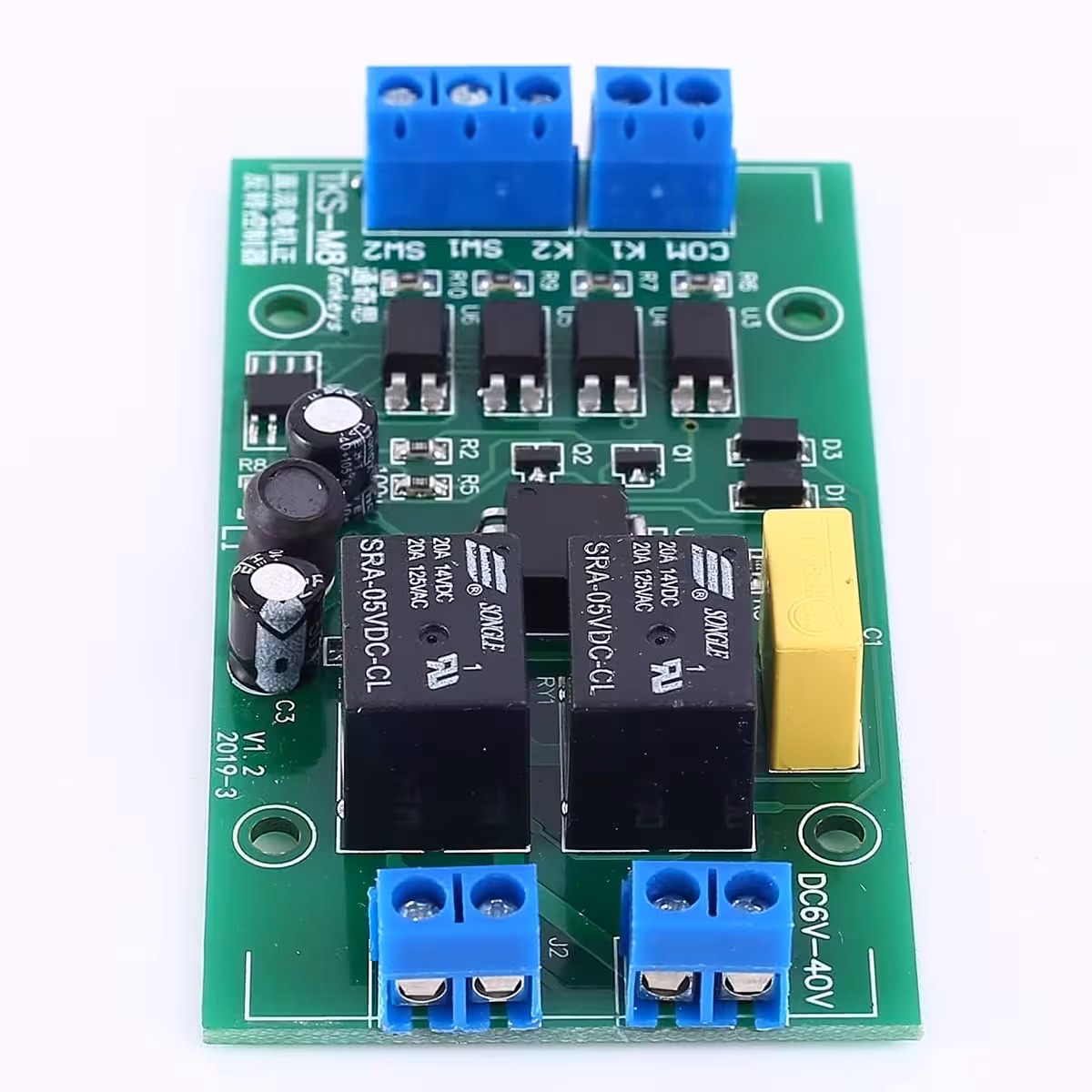

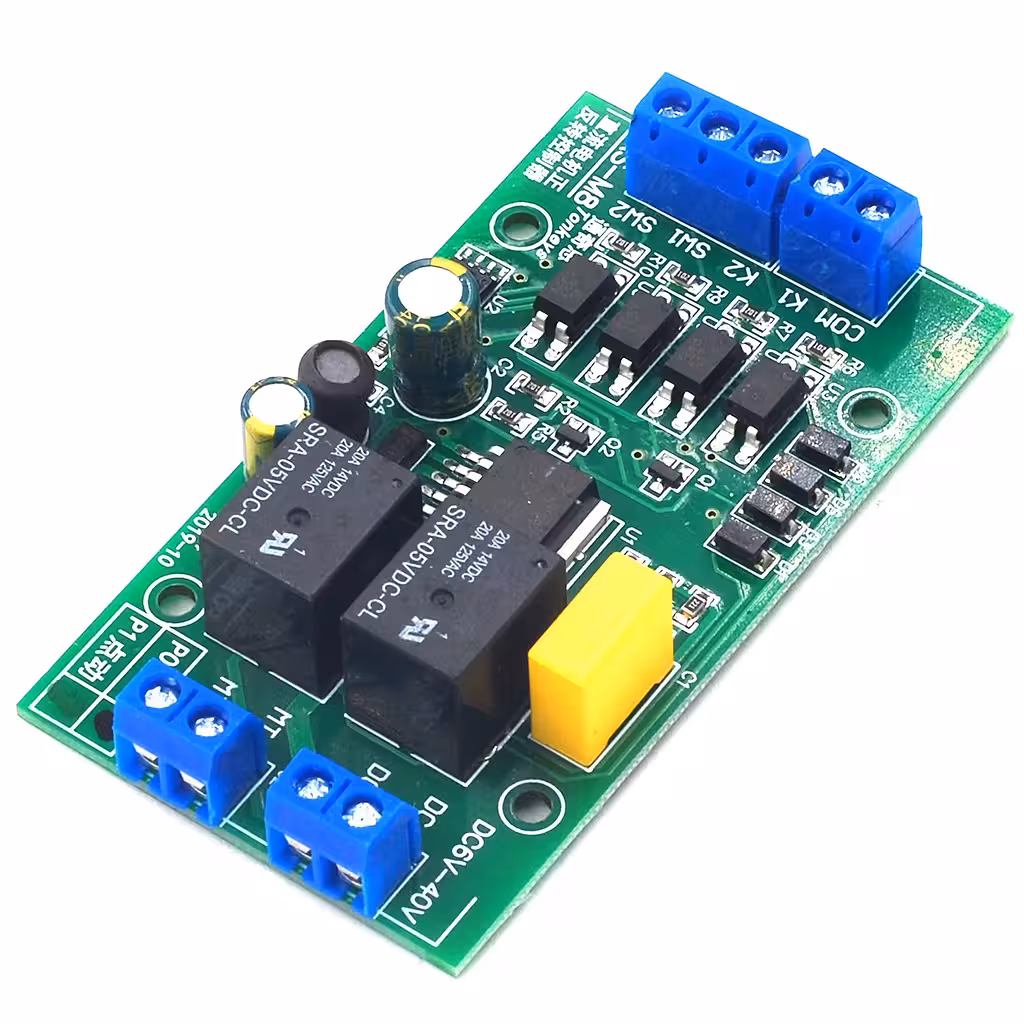

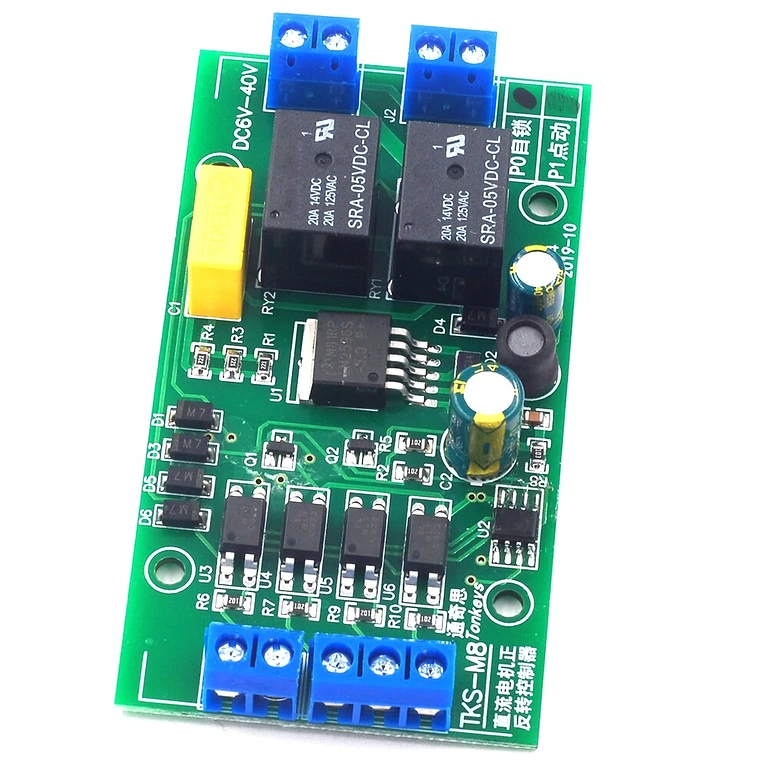

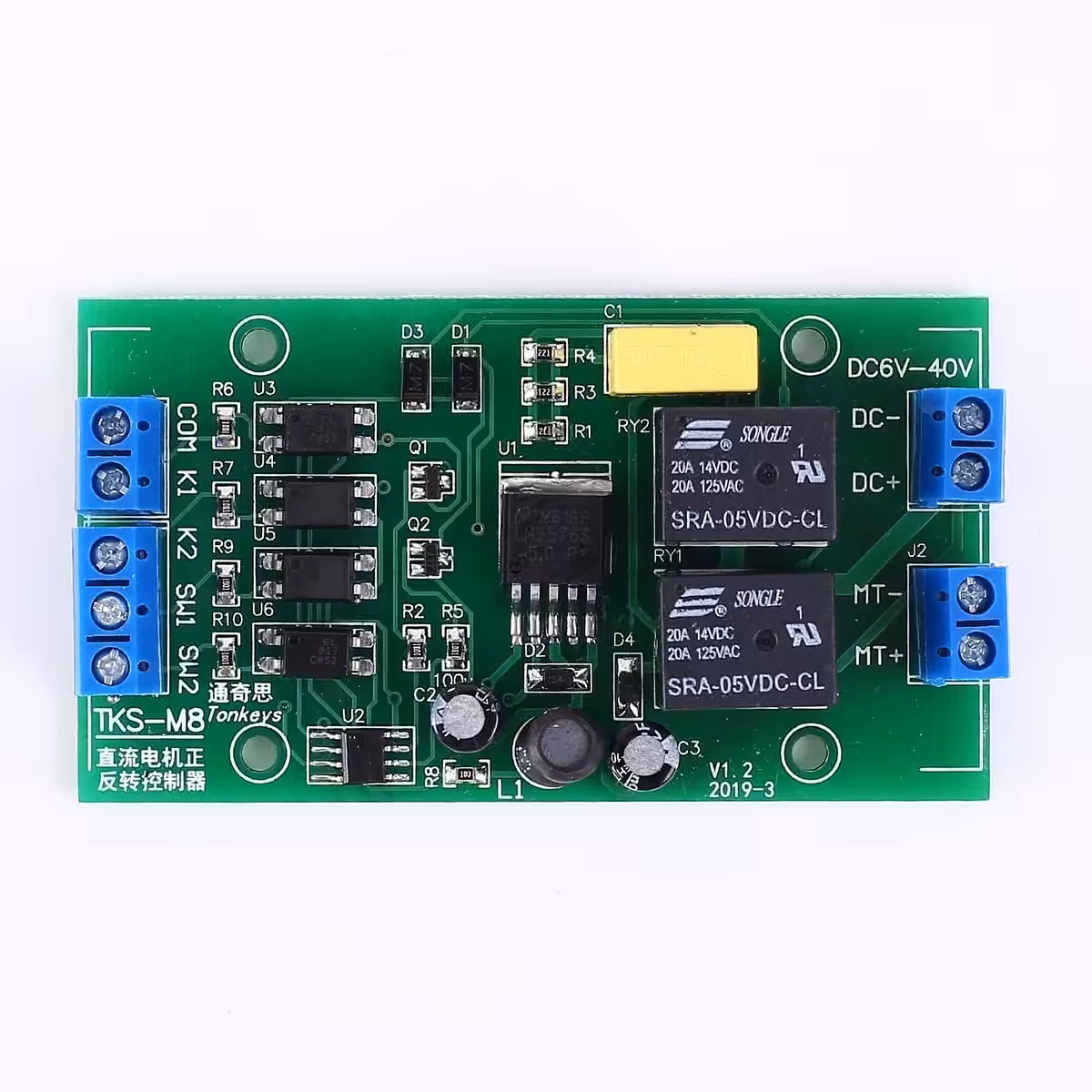

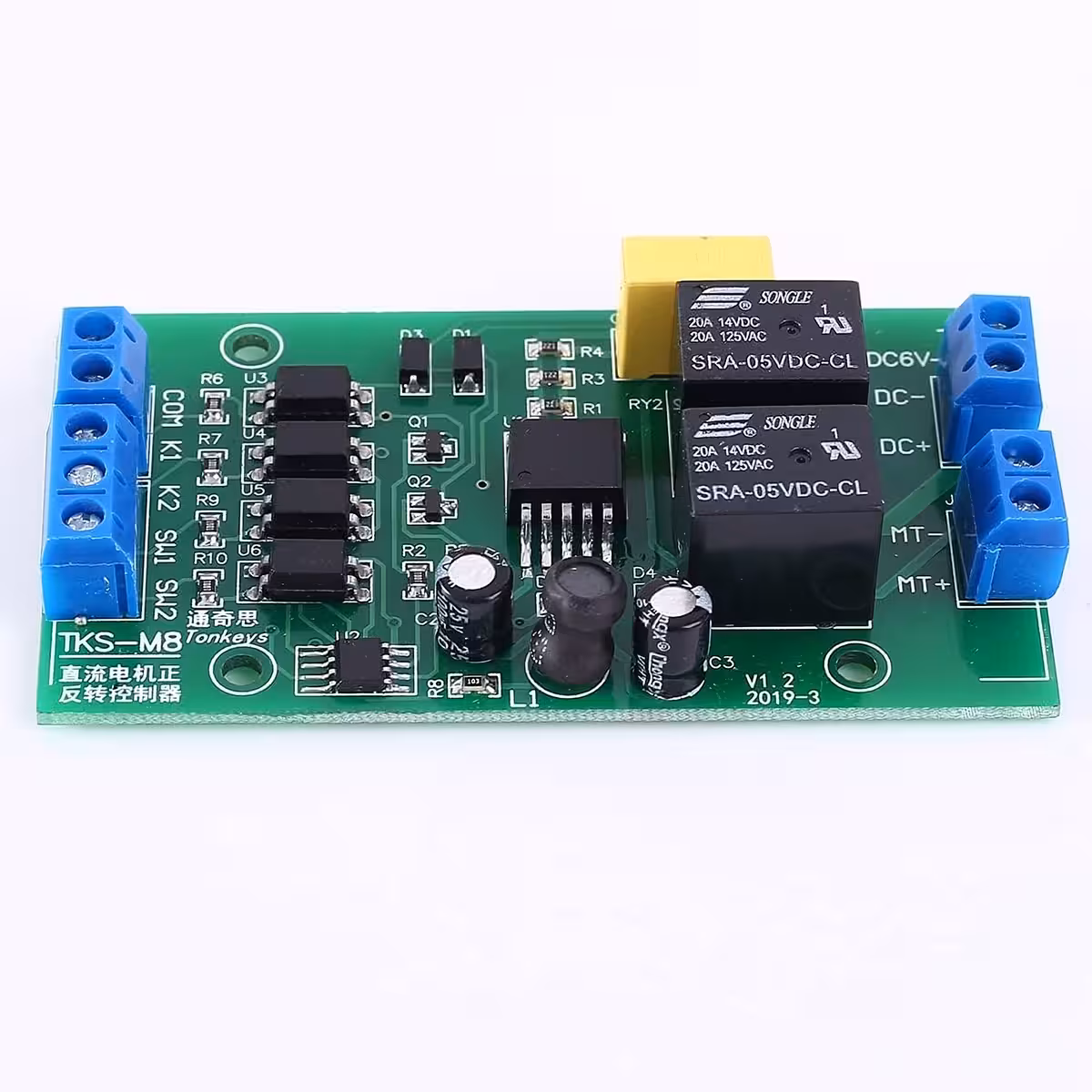

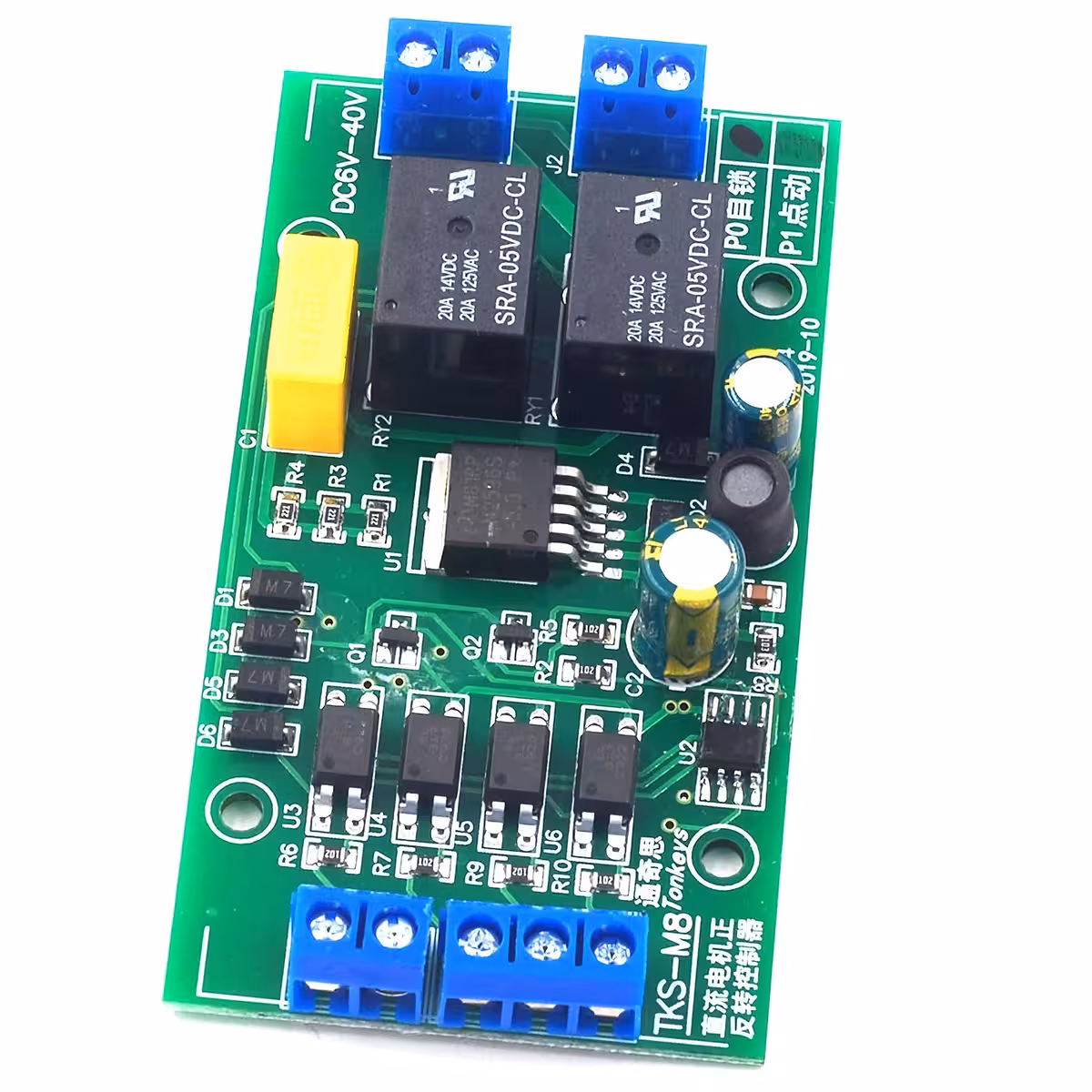

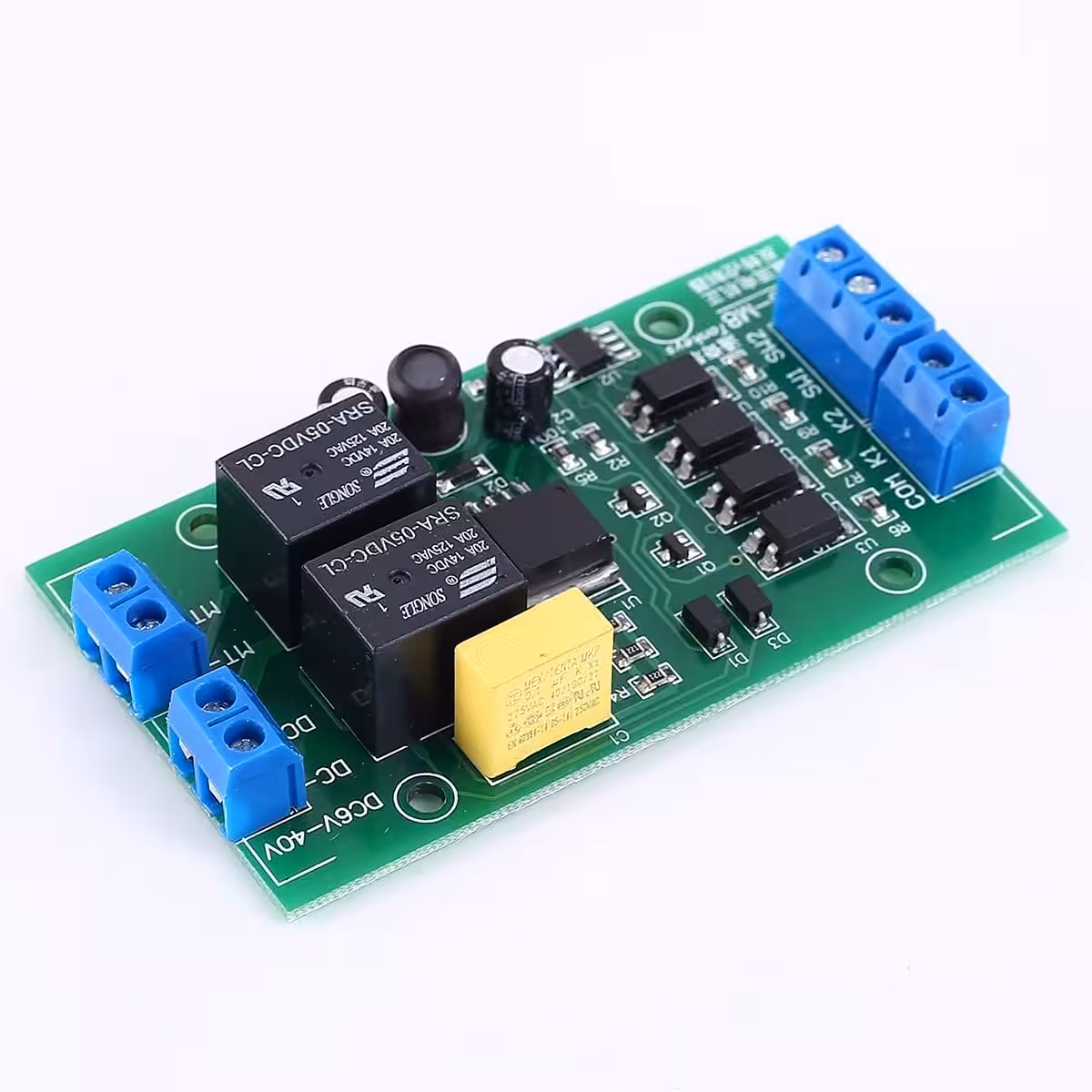

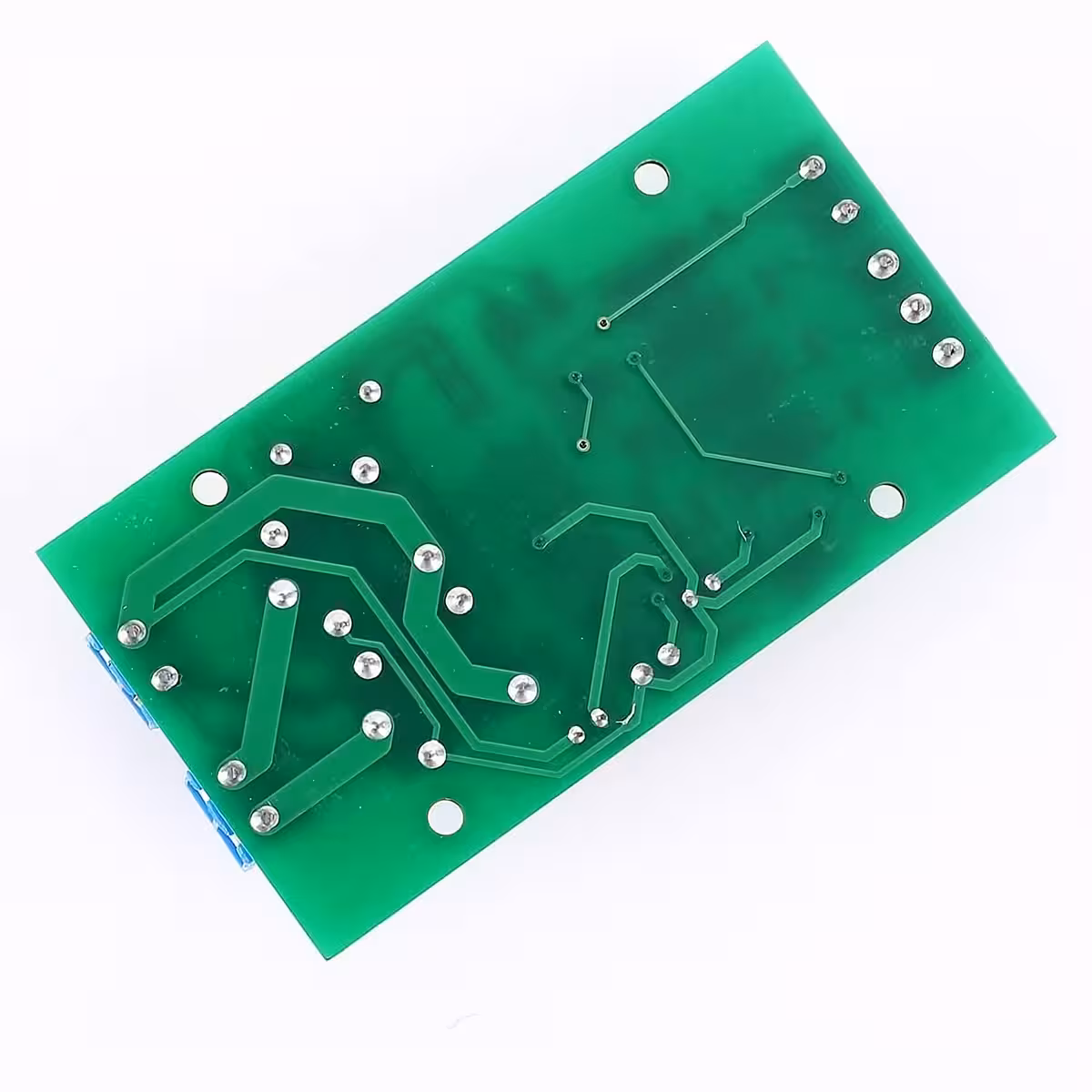

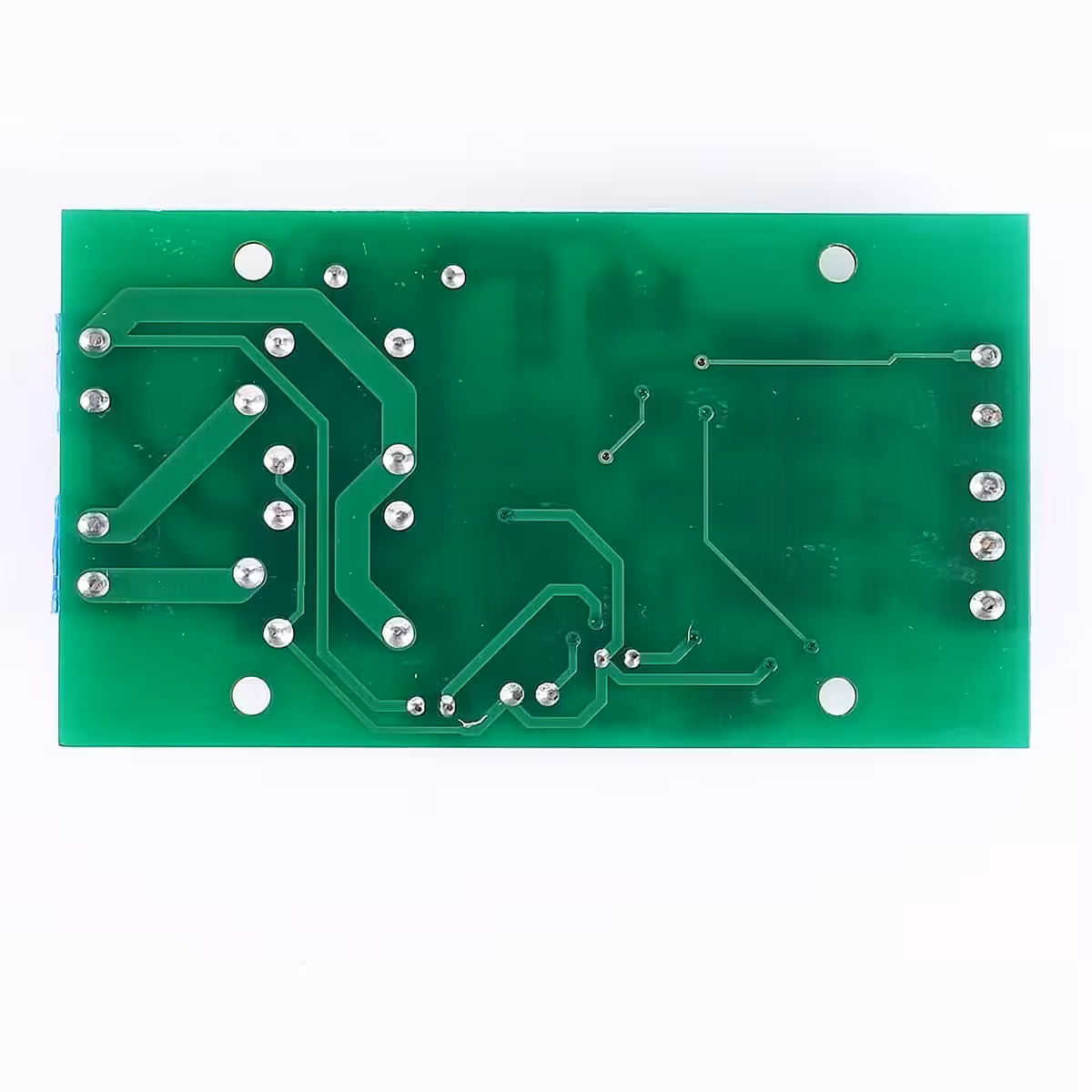

Controller direcție motor DC – controlul mișcării înainte/înapoi fără componente externe
Ai un actuator liniar, un mecanism reversibil sau un proiect DIY care necesită control precis al direcției? Fără un modul dedicat, ajungi rapid la releu-uri, tranzistoare și cablaje complicate. Acest controller direcție motor DC rezolvă totul într-un singur modul compact: conectezi sursa, motorul și butoanele — și pornești în câteva minute.
Notă: Motorul primește aceeași tensiune ca sursa de alimentare. Tensiunea nu este reglabilă prin acest controller.
De ce să alegi acest model? (Avantaje cheie):
- Gamă largă de tensiuni: 4–40V DC — funcționează cu baterii LiPo, surse de laborator sau alimentatoare industriale, fără modificări
- Curent de ieșire până la 20A — gestionează motoare cu vârfuri mari de pornire, adecvat pentru sarcini de până la ~80W
- Două moduri selectabile: PO și P1 — alegi între auto-menținere (pornire cu impuls scurt) și jog (activ doar cât ții apăsat), în funcție de aplicație
- Intrări active-low universale — conectezi direct butoane simple, limitatoare mecanice NO sau senzori NPN cu 3 fire, fără rezistențe sau logică suplimentară
- Limitatoare de cursă integrate SW1/SW2 — oprire automată la capătul de cursă, elimini riscul de blocare mecanică sau suprasarcină
- Durată de viață >150.000 acționări — fiabilitate reală pentru aplicații cu cicluri repetitive zilnice
- Consum propriu redus: 0,6W activ / 0,1W standby — nu îți consumă bateria când sistemul stă în așteptare
Detalii și Performanță
Controllerul folosește o arhitectură bazată pe intrări active-low: o intrare se activează când tensiunea pe ea coboară sub 2V. Asta înseamnă că butoanele simple, limitatoarele mecanice NO (normal-open) și senzorii NPN-NO cu 3 fire se conectează direct, fără componente intermediare.
Timpul de răspuns este de ≈20ms pentru comenzile K1/K2 și ≈50ms pentru limitatoarele SW1/SW2 — suficient de rapid pentru aplicații dinamice, suficient de stabil pentru a evita acționările false.
La tensiuni mai mari, curentul recomandat scade: la 12V poți folosi până la 20A, iar la 24V se recomandă limitarea la ~10A pentru o funcționare termică sigură pe termen lung. Folosește întotdeauna un fuzibil dimensionat corespunzător și cabluri adecvate sarcinii.

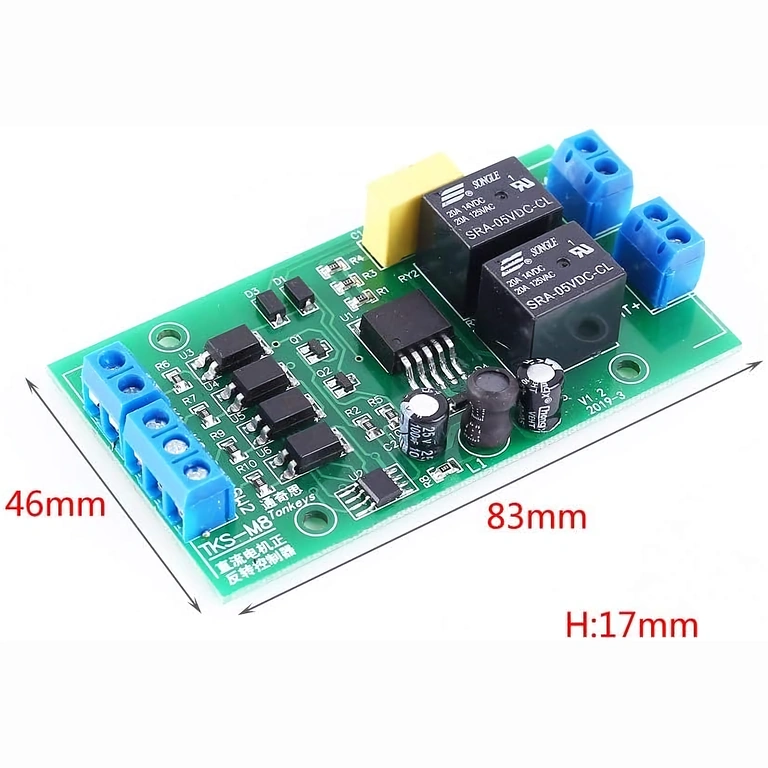

| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de lucru | DC 4–40V (recomandat 6–36V) |
| Curent maxim ieșire | până la 20A (la 12V) |
| Putere motor recomandată | până la ~80W |
| Consum modul (activ) | aprox. 0,6W |
| Consum modul (standby) | aprox. 0,1W |
| Tip semnal intrare | Active-low (activ la tensiune < 2V) |
| Timp răspuns K1/K2 | ≈ 20ms |
| Timp răspuns SW1/SW2 | ≈ 50ms |
| Moduri de funcționare | PO (auto-menținere) / P1 (jog) |
| Durată de viață | >150.000 acționări |

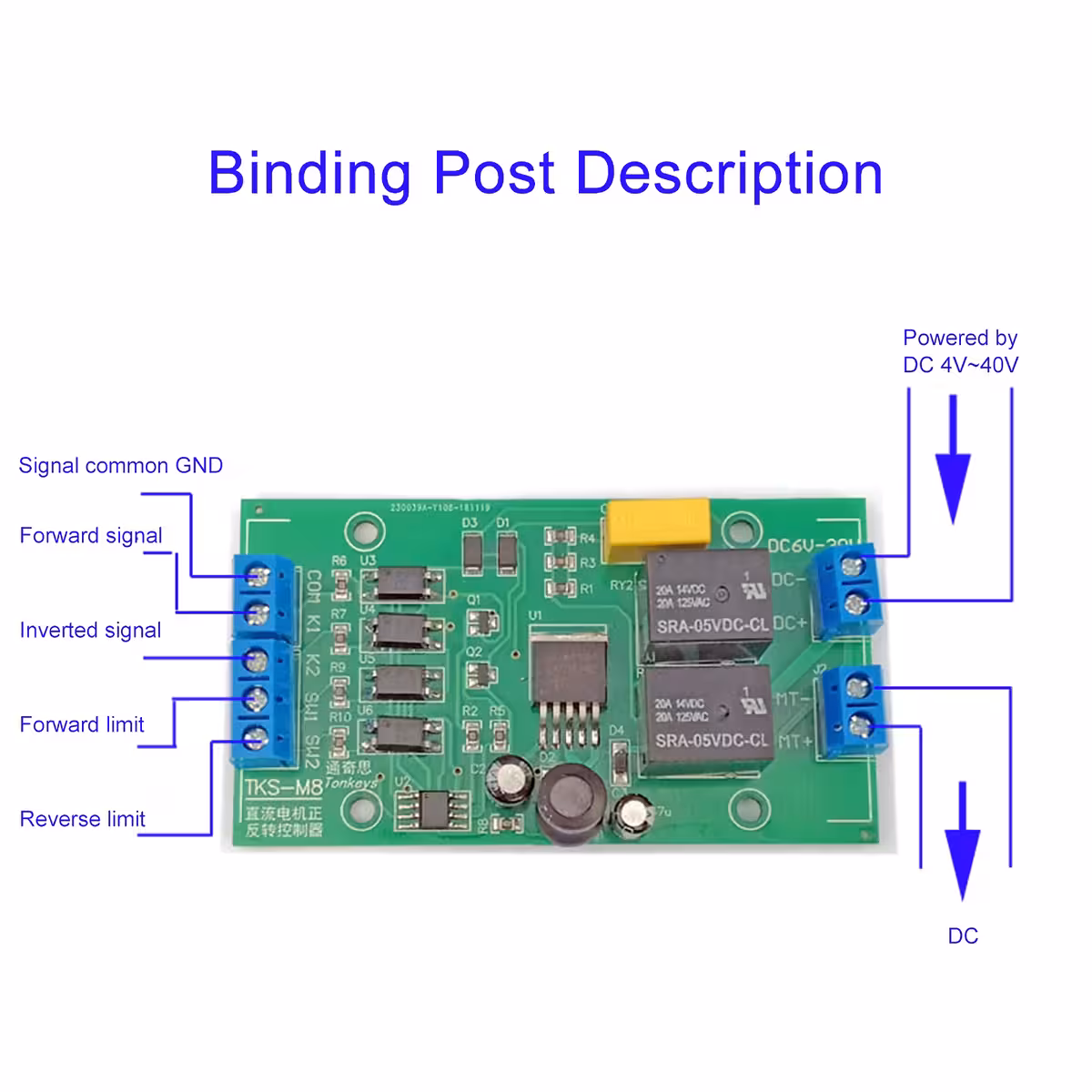

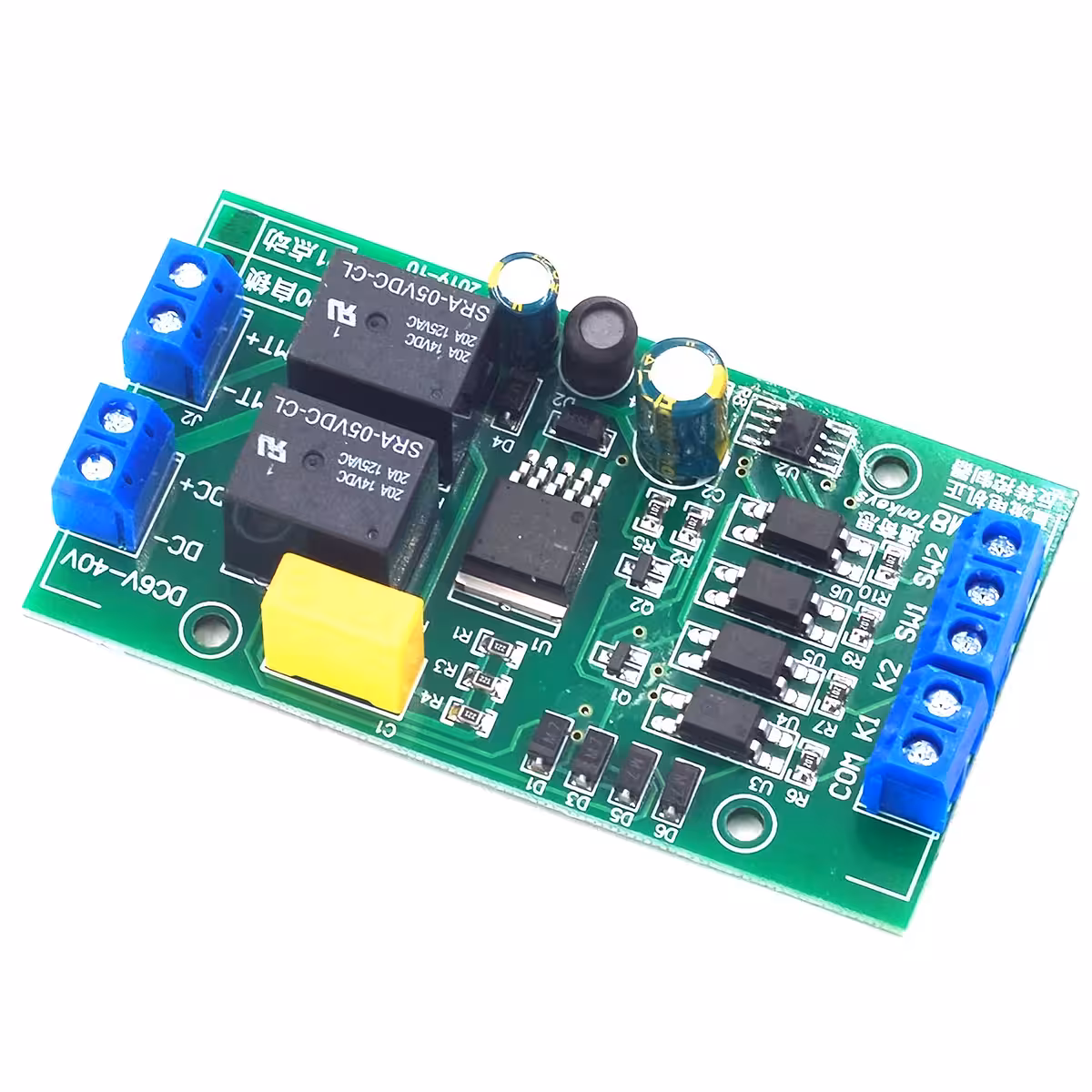

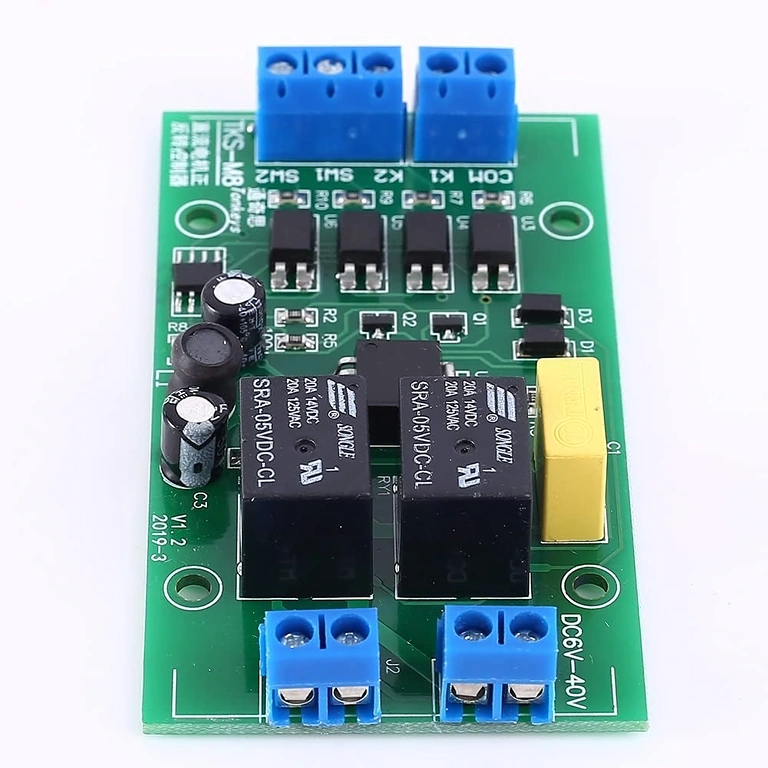

| Intrare K1 | Comandă mers înainte (active-low) |
| Intrare K2 | Comandă mers înapoi (active-low) |
| SW1 | Limitator cursă mers înainte (NO recomandat) |
| SW2 | Limitator cursă mers înapoi (NO recomandat) |
| VIN+ / VIN- | Alimentare modul DC 4–40V |
| Motor+ / Motor- | Ieșire către motor DC |
Instrucțiuni de Programare și Utilizare
Modul PO (Auto-menținere): Un impuls scurt pe K1 sau K2 pornește motorul. Acesta continuă să funcționeze independent până la activarea limitatorului corespunzător sau până la primirea comenzii opuse. Ideal pentru automatizări.
Modul P1 (Jog): Motorul este activ doar pe durata cât comanda K1 sau K2 rămâne activată. Ideal pentru reglaje fine și poziționare manuală.

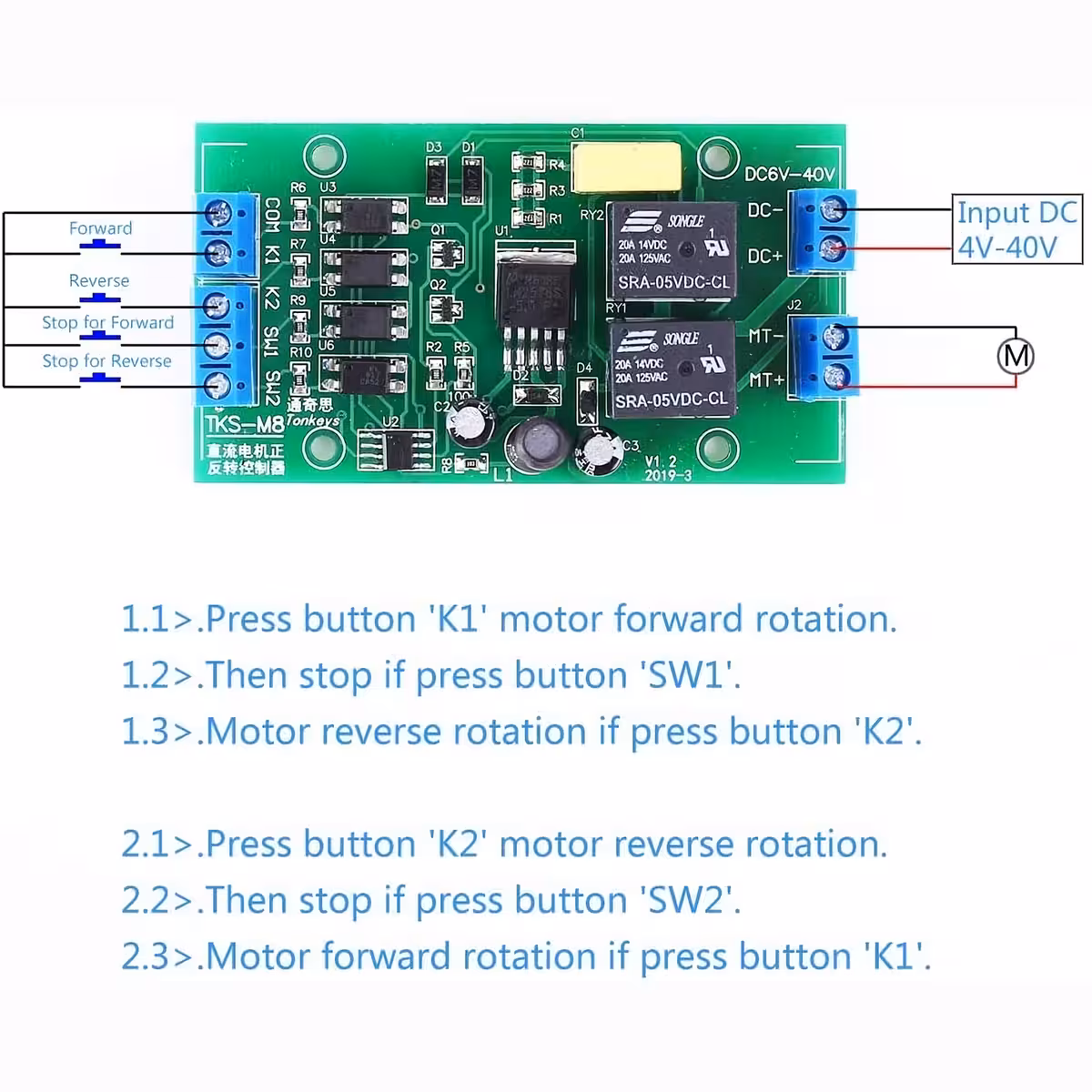

- Conectează sursa de alimentare la VIN+ și VIN– (respectă polaritatea).
- Conectează motorul DC la Motor+ și Motor–.
- Selectează modul de funcționare: PO pentru auto-menținere sau P1 pentru jog.

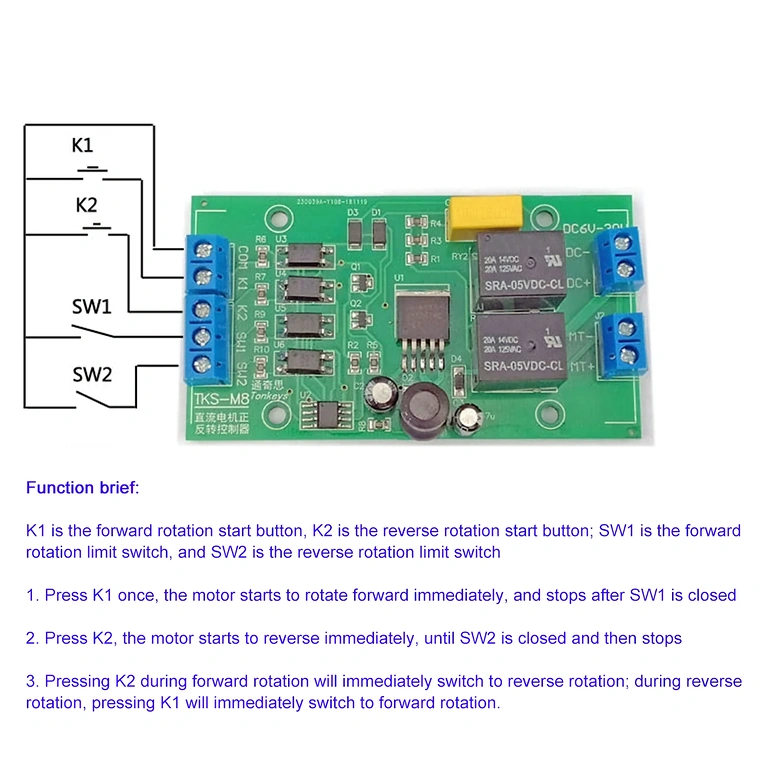

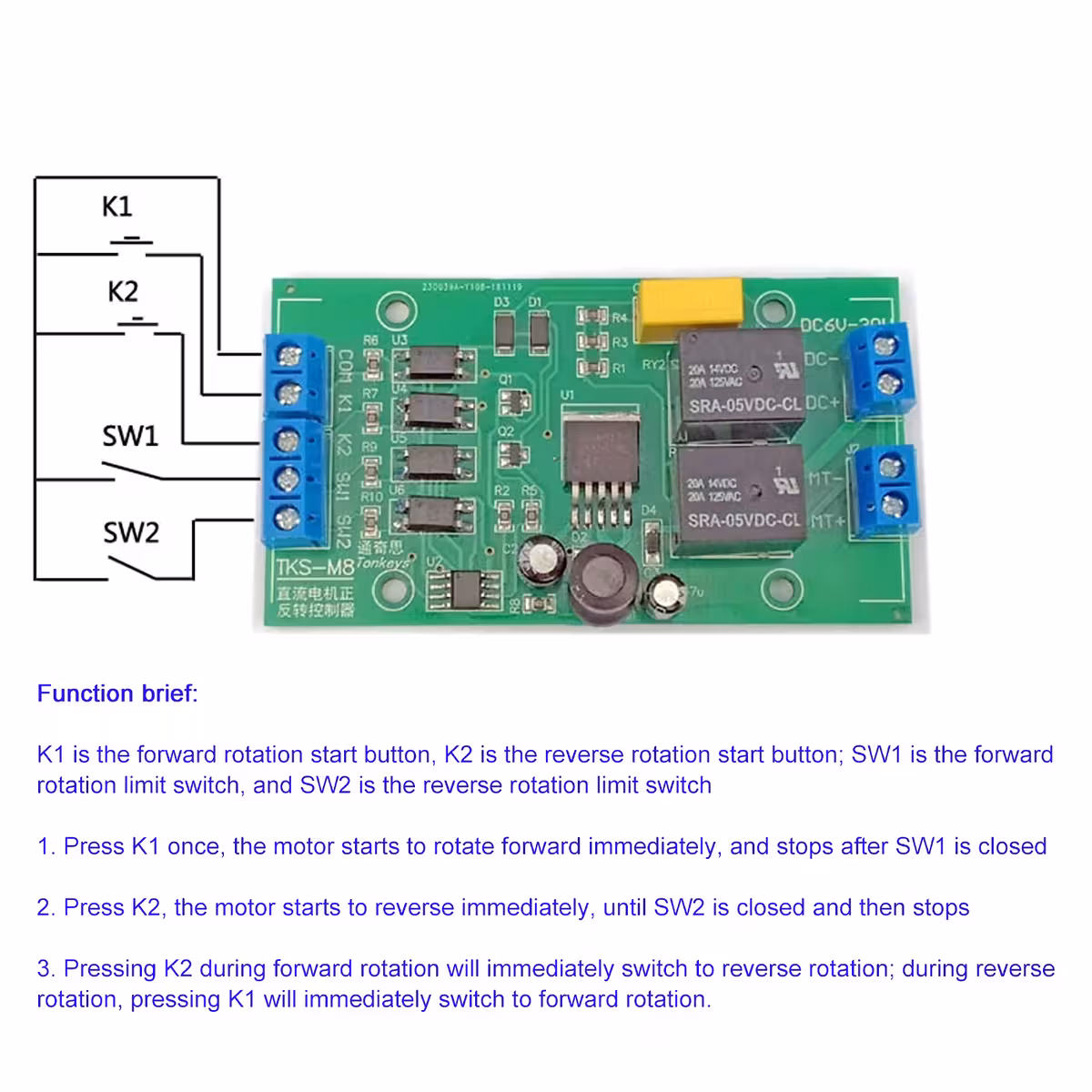

- Conectează butoanele sau semnalele de comandă la K1 (înainte) și K2 (înapoi) — intrări active-low.
- Conectează opțional limitatoarele mecanice sau senzorii NPN-NO la SW1 și SW2.
- Pentru mișcare automată ciclică A→B→A: conectează ieșirile comutatoarelor NO de la poziția A la K1 și de la poziția B la K2, lăsând SW1/SW2 neconectate.
- Pentru integrare Arduino: conectează GND Arduino la GND controller, pinul digital pentru înainte la K1 și pinul digital pentru înapoi la K2. Setează pinii ca OUTPUT și scrie LOW pentru activare.
- Verifică curentul de pornire al motorului și asigură un fuzibil dimensionat corespunzător pe linia de alimentare.
Conținut Pachet
- 1 × Controller direcție motor DC (Forward / Reverse), moduri PO/P1
Întrebări Frecvente
Ce înseamnă active-low și de ce contează?
Intrarea se activează când tensiunea pe ea scade sub 2V — adică atunci când e conectată la masă (GND). Butoanele simple, limitatoarele mecanice NO și senzorii NPN funcționează exact așa. Nu ai nevoie de rezistențe suplimentare sau logică inversoare.
Care este diferența dintre modul PO și modul P1?
În modul PO, un impuls scurt pe K1 sau K2 pornește motorul și acesta continuă autonom până la limitator sau comandă opusă — util pentru automatizări. În modul P1, motorul merge doar cât timp comanda este menținută activă — util pentru reglaje precise sau control manual.
Pot conecta acest controller direct la Arduino?
Da. Conectezi GND-ul Arduino la GND-ul controllerului și folosești doi pini digitali setați ca OUTPUT. Când pinul este LOW, comanda este activă. Arduino gestionează logica, controllerul gestionează puterea — fără componente intermediare.
Pot folosi limitatoare cu contact normal-închis (NC)?
Controllerul este optimizat pentru limitatoare NO (normal-open). Contactele NC inversează logica și pot genera comportamente nedorite. Folosește întotdeauna contacte NO pentru SW1 și SW2.
Este necesar un radiator la curent maxim?
La curenți apropiați de 20A sau în cicluri intensive, asigură ventilație adecvată și monitorizează temperatura modulului. Pentru aplicații continue la sarcină mare, un mic radiator sau ventilație forțată poate prelungi semnificativ durata de viață.
Cum creez mișcare automată ciclică fără temporizator?
Conectează comutatoarele NO de la poziția A la K1 și de la poziția B la K2, lăsând SW1 și SW2 neconectate. La atingerea fiecărui capăt de cursă, comutatorul activează automat comanda pentru sensul opus — motorul oscilează continuu fără intervenție externă.
