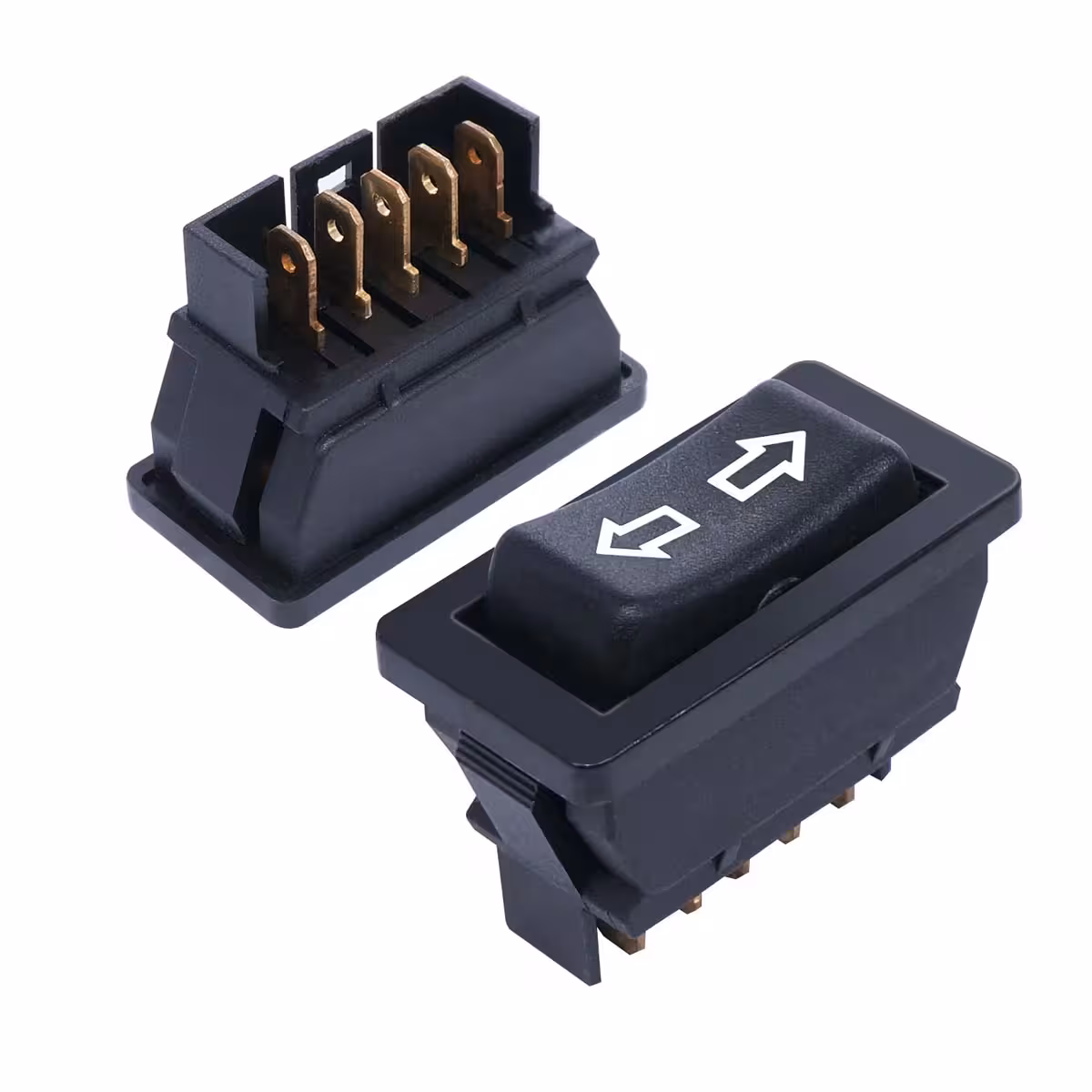

Comutator basculant DPDT cu revenire – inversezi sensul motorului fără relee, fără cablaje complicate
Ai un actuator liniar, un motor DC sau un sistem de ridicare și vrei să controlezi direcția simplu, dintr-o mișcare? Comutatorul basculant DPDT cu 3 poziții și revenire automată face exact asta. Basculezi în stânga — motorul pornește într-un sens. Basculezi în dreapta — sens invers. Dai drumul — se oprește singur.
Notă: Revenirea automată la poziția centrală (OFF) previne funcționarea accidentală și protejează atât motorul, cât și circuitul.
De ce să alegi acest model? (Avantaje cheie):
- Inversare polaritate fără relee — configurația DPDT comută simultan ambele fire ale motorului, schimbând sensul de rotație dintr-o singură mișcare, fără componente suplimentare.
- Oprire automată la eliberare — pozițiile laterale sunt momentane (momentary): motorul funcționează doar cât ții maneta apăsată, eliminând riscul de blocare mecanică sau suprasarcină.
- 20A la 12V și 24V DC — acoperă marea majoritate a actuatoarelor liniare și motoarelor DC folosite în auto, rulote, bărci sau automatizări DIY.
- Mufă cu 5 pini inclusă — conectezi firele direct în mufă, fără lipituri, fără scule speciale. Ideal când lucrezi singur și vrei să termini rapid.
- Gabarit compact: 21 × 41 × 34 mm — intră fără probleme în borduri, panouri de control sau carcase imprimate 3D.
Detalii și Performanță
Configurația DPDT (Double Pole Double Throw) înseamnă că comutatorul controlează simultan două circuite independente — exact ce ai nevoie pentru a inversa polaritatea unui motor DC fără un releu H-bridge separat. Structura ON/OFF/ON cu revenire automată menține poziția centrală stabilă (motor oprit) și activează mișcarea doar cât timp utilizatorul acționează maneta, ceea ce previne blocajele mecanice în sisteme de ridicare sau acționare liniară. Terminalul cu 5 pini și mufă detașabilă face înlocuirea sau recablarea rapidă, chiar și în spații înguste.
| Parametru | Valoare / Detaliu |
|---|---|
| Tip comutator | DPDT, ON/OFF/ON cu revenire automată (momentary) |
| Număr pini | 5 pini (mufă inclusă) |
| Tensiune nominală | DC 12V / 24V |
| Curent nominal | 20A |
| Funcție revenire | Automată la poziția centrală OFF |
| Dimensiuni | 21 × 41 × 34 mm |
| Lungime cablu | 12 mm |
| Aplicații tipice | Motoare DC, actuatoare liniare, sisteme de ridicare, robotică, automatizări auto |
Conținut Pachet
- 1 × Comutator basculant DPDT 3 poziții cu revenire automată
- 1 × Mufă de conectare cu 5 pini
Întrebări Frecvente
Pot controla un actuator liniar direct cu acest comutator?
Da. Acesta este unul dintre cele mai comune scenarii de utilizare. Funcționează cu orice actuator liniar DC de până la 20A la 12V sau 24V — antene, uși, paturi electrice, sisteme de ridicare.
Ce se întâmplă dacă depășesc 20A?
Contactele se pot supraîncălzi și comutatorul se defectează. Dacă motorul tău trage mai mult de 20A la pornire, folosește un releu de putere comandat de acest comutator — el rămâne în circuit de control, nu de putere.
Am nevoie de diode de protecție?
Pentru motoare inductive mari (peste 5-10A), se recomandă diode de flyback montate în paralel pe bornele motorului. Protejează contactele comutatorului de arcurile electrice la fiecare comutare.
Cât durează montarea pe un panou?
Sub 10 minute. Faci un orificiu standard în panou, fixezi comutatorul, conectezi firele în mufa cu 5 pini și ești gata. Nu ai nevoie de lipit sau scule speciale.
