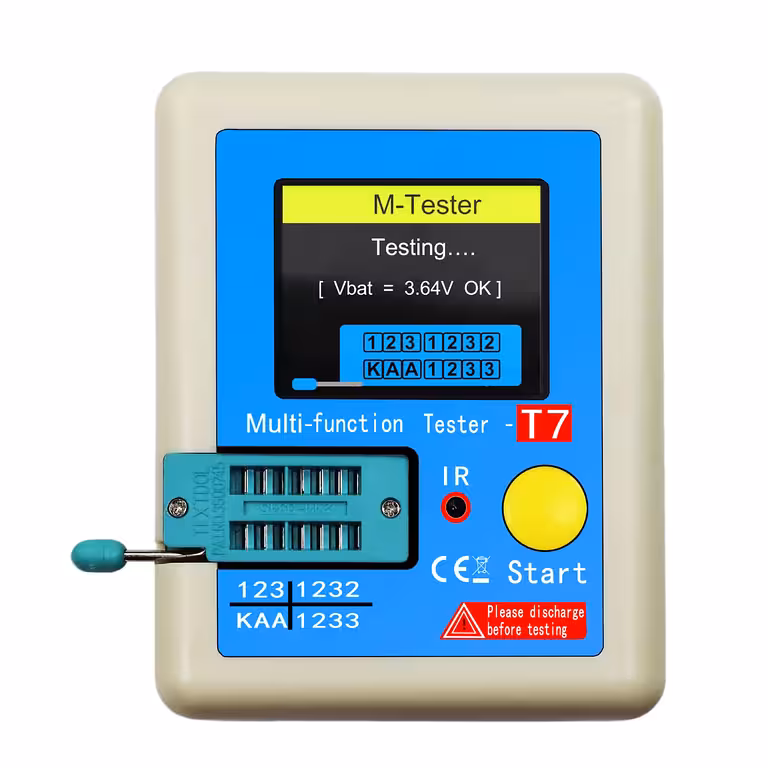

LCR-T7 ESR Metru – Testerul automat care identifică orice componentă electronică în câteva secunde
Ai o componentă necunoscută în mână și nu știi ce e? Sau vrei să confirmi rapid dacă un condensator electrolitic e mort? LCR-T7 face asta fără setări, fără ghiceli — conectezi, apeși, vezi rezultatul pe ecranul TFT color.
Notă: NU conecta condensatori încărcați. Asigură-te că toate componentele sunt complet descărcate înainte de testare, pentru a evita deteriorarea dispozitivului. Reîncarcă acumulatorul când tensiunea scade sub 3V.
De ce să alegi modelul LCR-T7? (Avantaje cheie):
- Detecție automată fără setări — conectezi componenta pe oricare din cele 3 cleme și testerul identifică singur tipul: tranzistor, condensator, rezistență, diodă sau inductor
- Măsoară ESR în timp real — valoarea rezistenței serie echivalente îți spune dacă un condensator electrolitic e funcțional sau îmbătrânit, fără echipament suplimentar
- Acoperire completă de componente — NPN/PNP, MOSFET canal N/P, IGBT, JFET, triac, diode Zener până la 30V, condensatori 25pF–100mF, rezistențe 0.01Ω–50MΩ
- Afișaj TFT color 160×128 — afișează schema simbolului componentei și toți parametrii relevanți, nu doar o valoare brută
- Decodare IR pentru telecomenzi — analizează semnalele infraroșu din telecomenzi TV și electrocasnice, util în orice service
- Alimentare micro-USB reîncărcabilă — nu depinzi de baterii AAA; îl încarci de la orice sursă de 5V, inclusiv portul calculatorului
- Auto-calibrare la fiecare pornire — măsurătorile rămân precise indiferent de temperatura sau condițiile de lucru
- Auto power-off inclus — se oprește singur când nu e folosit, acumulatorul durează mai mult între încărcări
Detalii și Performanță
La fiecare pornire, LCR-T7 rulează o auto-calibrare internă — asta înseamnă că nu ai nevoie să-l ajustezi manual și că rezultatele sunt reproductibile indiferent de condițiile din atelier. Gama de măsurare a condensatorilor acoperă de la 25pF (condensatori ceramici mici) până la 100mF (condensatori electrolitici de putere), cu afișare simultană a capacității și a valorii ESR. Inductanța e măsurată între 0.01mH și 20H, suficient pentru bobine de filtrare și transformatoare mici. Funcția de decodare IR completează tabloul, transformând LCR-T7 dintr-un simplu tester într-un instrument universal pentru service electronic.
| Parametru | Valoare / Detaliu |
|---|---|
| Model | LCR-T7 |
| Afișaj | TFT color 160 × 128 pixeli |
| Alimentare | Acumulator Li-Ion reîncărcabil (micro-USB, 5V) |
| Măsurare condensatori | 25pF – 100mF |
| Măsurare ESR | Da (afișat simultan cu capacitatea) |
| Măsurare rezistență | 0.01Ω – 50MΩ |
| Măsurare inductanță | 0.01mH – 20H |
| Diode Zener | Tensiune de străpungere până la 30V |
| Componente detectate | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, diodă, diodă Zener, condensator, rezistență, inductor |
| Funcție IR | Decodare semnal telecomandă infraroșu |
| Auto-calibrare | Da, la fiecare pornire |
| Auto power-off | Da |
| Dimensiuni | 90 × 70 × 27 mm |
| Greutate | 84 g |
Conținut Pachet
- 1 × Tester componente electronice LCR-T7
- 1 × Set componente electronice pentru testare
- 1 × Cablu alimentare micro-USB
- 3 × Cleme de testare
Întrebări Frecvente
LCR-T7 poate măsura ESR-ul condensatorilor electrolitici?
Da. Afișează valoarea ESR simultan cu capacitatea — exact ce ai nevoie ca să știi dacă un condensator dintr-o sursă de alimentare sau o placă de bază mai e bun sau trebuie înlocuit.
Trebuie să scot componenta din circuit înainte de testare?
Da, se recomandă testarea componentelor scoase din circuit. Alte componente conectate în paralel pot influența măsurătoarea și da rezultate eronate.
Ce tipuri de tranzistori identifică automat?
Identifică NPN și PNP bipolari, MOSFET cu canal N și P, IGBT, JFET și triace. Afișează pinii (bază, colector, emitor sau gate, drain, source) și parametrii principali ai fiecăruia.
Funcția IR merge cu orice telecomandă?
Funcționează cu protocoalele IR standard folosite în telecomenzi TV și electrocasnice uzuale. Compatibilitatea poate varia pentru protocoale proprietare sau mai puțin comune.
