Voltampermetru digital pentru panou – tensiune și curent AC afișate simultan, fără compromisuri

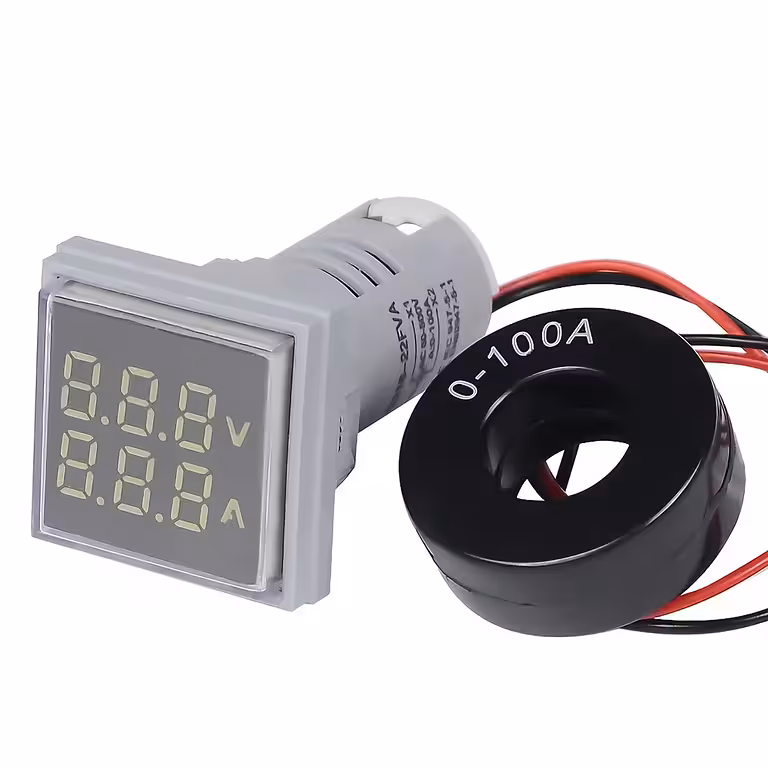

Când vrei să știi exact ce se întâmplă în tabloul electric — tensiune, curent, în timp real — ai nevoie de un instrument care nu te pune să alegi între una și cealaltă. Voltampermetrul digital AC 60–500V / 0–100A face ambele deodată, pe un afișaj LED clar, dintr-un modul care intră într-un orificiu de 22 mm. Fără comutatoare. Fără compromisuri.
Notă: Aparatul funcționează exclusiv pe curent alternativ (AC). Nu este compatibil cu rețele DC. Pentru precizie maximă la curenți mici, se recomandă trecerea firului de fază de 3–5 ori prin bobina ampermetrică.
De ce să alegi acest model? (Avantaje cheie):
- Măsurare dublă fără comutatoare — tensiunea și curentul apar simultan pe afișaj, nu pe rând; economisești timp și eviți confuziile la citire
- Gamă care acoperă aproape orice instalație — de la 60V la 500V și de la 0 la 100A, funcționează deopotrivă în tablouri rezidențiale de 230V și în aplicații industriale trifazate
- Afișaj LED vizibil și în condiții de iluminare slabă — cifrele rămân clare chiar și într-un tablou electric slab luminat sau la distanță de câțiva metri
- Montaj în 22 mm — intră unde altele nu intră — amprentă de 31×31 mm pe panou, ideal pentru tablouri compacte unde spațiul e limitat
- Măsurare curent fără tăierea firului — firul de fază trece pur și simplu prin inelul magnetic; instalarea nu modifică circuitul existent
- Precizie reglabilă prin înfășurări multiple — la curenți sub 10A, 3–5 treceri ale firului prin bobină cresc semnificativ sensibilitatea de măsurare
Detalii și Performanță
Modulul combină un voltmetru AC și un ampermetru cu bobină ampermetrică într-o singură carcasă compactă. Bornele L și N asigură alimentarea internă a aparatului și măsurarea tensiunii de rețea, în timp ce curentul este detectat non-invaziv prin inelul magnetic — fără întreruperea circuitului, fără modificări ale cablajului existent. Semnalul este procesat instantaneu și afișat pe ecranul LED cu luminozitate ridicată, lizibil chiar și în condiții dificile de iluminare.
| Parametru | Valoare / Detaliu |
|---|---|
| Domeniu măsurare tensiune | 60 – 500 V AC |
| Domeniu măsurare curent | 0 – 100 A AC |
| Tip rețea compatibilă | Curent alternativ (AC) exclusiv |
| Tip afișaj | LED, luminozitate ridicată |
| Amprentă panou | 31 × 31 mm |
| Diafragmă de montare | 22 mm |
| Culoare carcasă | Alb |
| Tip măsurare curent | Bobină ampermetrică (inel magnetic, non-invaziv) |
| Înfășurări recomandate pentru precizie | 3 – 5 treceri ale firului prin bobină (pentru curenți mici) |
Instrucțiuni de Conectare și Utilizare
- Decupați un orificiu circular de 22 mm diametru în panoul electric și introduceți modulul voltampermetrului.
- Conectați firul de fază (L) al rețelei la borna L a aparatului.
- Conectați firul de nul (N) al rețelei la borna N a aparatului.
- Treceți firul de fază al consumatorului prin inelul magnetic (bobina ampermetrică) — pentru curenți sub 10A, realizați 3–5 înfășurări pentru precizie maximă.
- Conectați capătul firului de fază la consumator, iar firul de nul al consumatorului direct la borna N a rețelei.
- Alimentați rețeaua — afișajul LED va indica instantaneu valorile de tensiune și curent.
Conținut Pachet
- 1 × Voltampermetru Digital AC 60–500V / 0–100A cu afișaj LED, carcasă albă
Întrebări Frecvente
Funcționează și pe curent continuu (DC)?
Nu. Aparatul este proiectat exclusiv pentru rețele AC. Conectarea la DC poate deteriora modulul și produce citiri eronate.
Trebuie să tai sau să modifici firul de fază al consumatorului?
Nu. Firul trece pur și simplu prin inelul magnetic al bobinei ampermetrice — circuitul rămâne intact, instalarea e non-invazivă.
De ce să trec firul de mai multe ori prin bobină?
Fiecare trecere suplimentară amplifică câmpul magnetic detectat. La curenți mici (sub 5–10A), 3–5 înfășurări îmbunătățesc semnificativ precizia afișată.
Pot monitoriza cu el un aparat electrocasnic obișnuit de 220V?
Da, fără probleme. Funcționează perfect pe rețeaua monofazată de 230V, atât timp cât curentul consumatorului nu depășește 100A.
Ce dimensiune trebuie să am în panou pentru montaj?
Orificiu circular de 22 mm diametru. Modulul ocupă o amprentă de 31 × 31 mm pe suprafața panoului.
