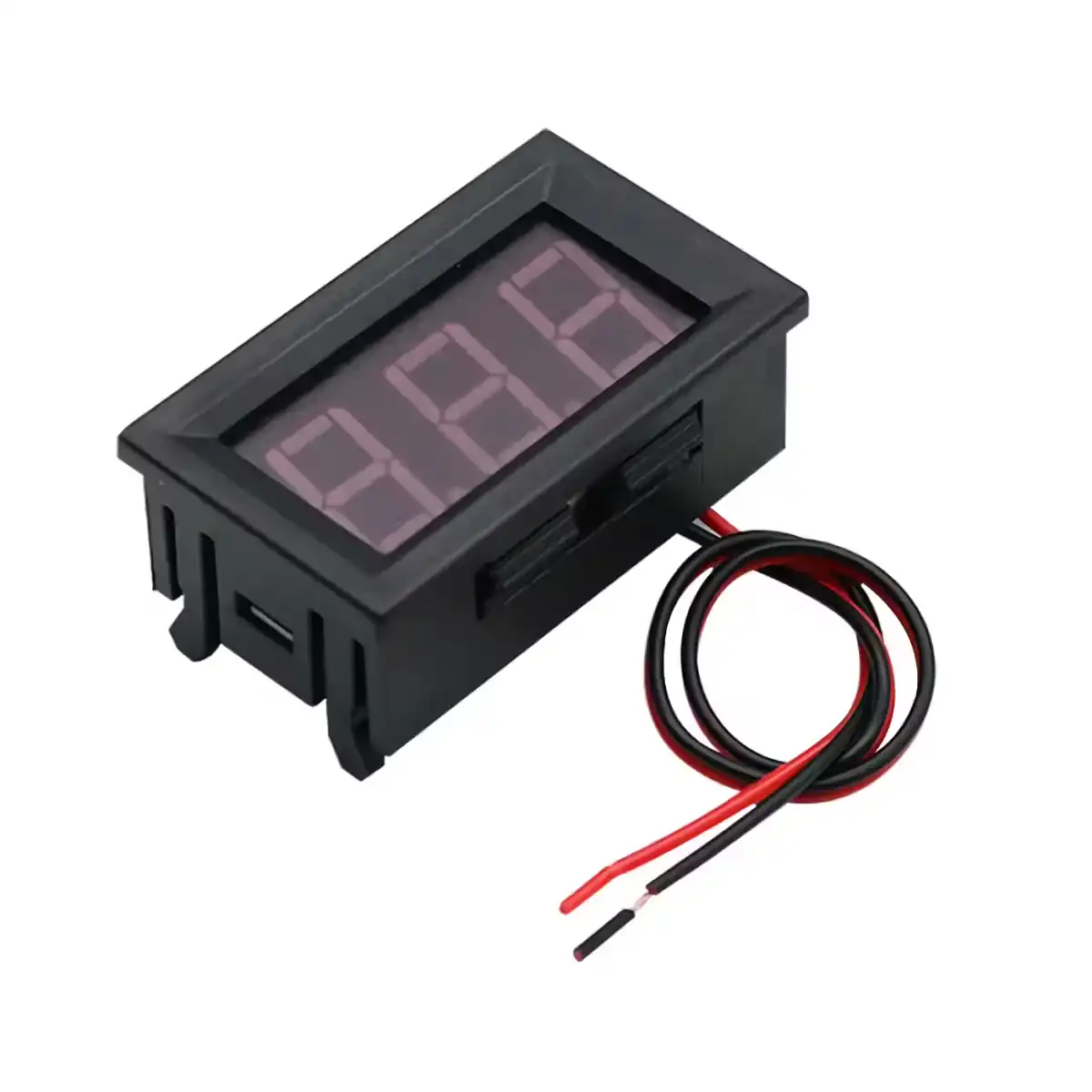

Voltmetru digital AC de panou — citire precisă, instalare fără bătăi de cap

Ai nevoie să monitorizezi tensiunea în tabloul electric, dar nu vrei să tragi un cablu separat de alimentare? Exact pentru asta a fost gândit acest voltmetru digital AC de panou. Se alimentează direct din linia măsurată, afișează valorile clar pe un ecran LED albastru și funcționează la fel de bine în sisteme monofazate sau trifazate.

Notă: Acest model măsoară exclusiv tensiune alternativă (AC). În sisteme trifazate, se conectează între două faze (tensiune de linie). În sisteme monofazate, între fază și nul.

De ce să alegi acest model? (Avantaje cheie):

Fără sursă externă — se alimentează direct din tensiunea măsurată, deci nu mai cablezi separat nimic în tablou.

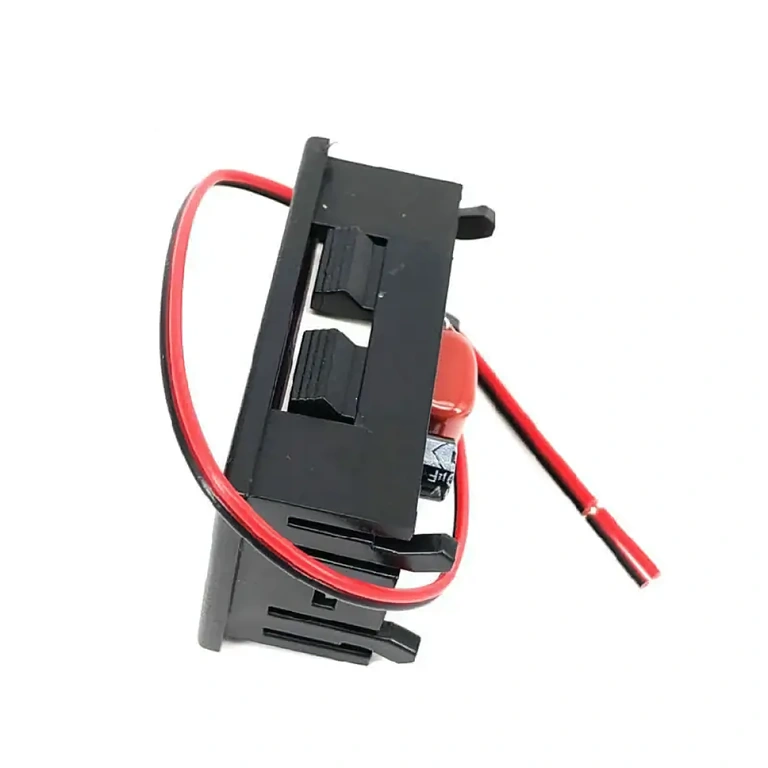

Precizie ±1% — eroare sub 2–4V la 230V, suficient de exactă pentru monitorizare continuă în aplicații profesionale.
Compatibil mono și trifazat — același dispozitiv măsoară 230V fază–nul sau 380–400V fază–fază, fără modificări.

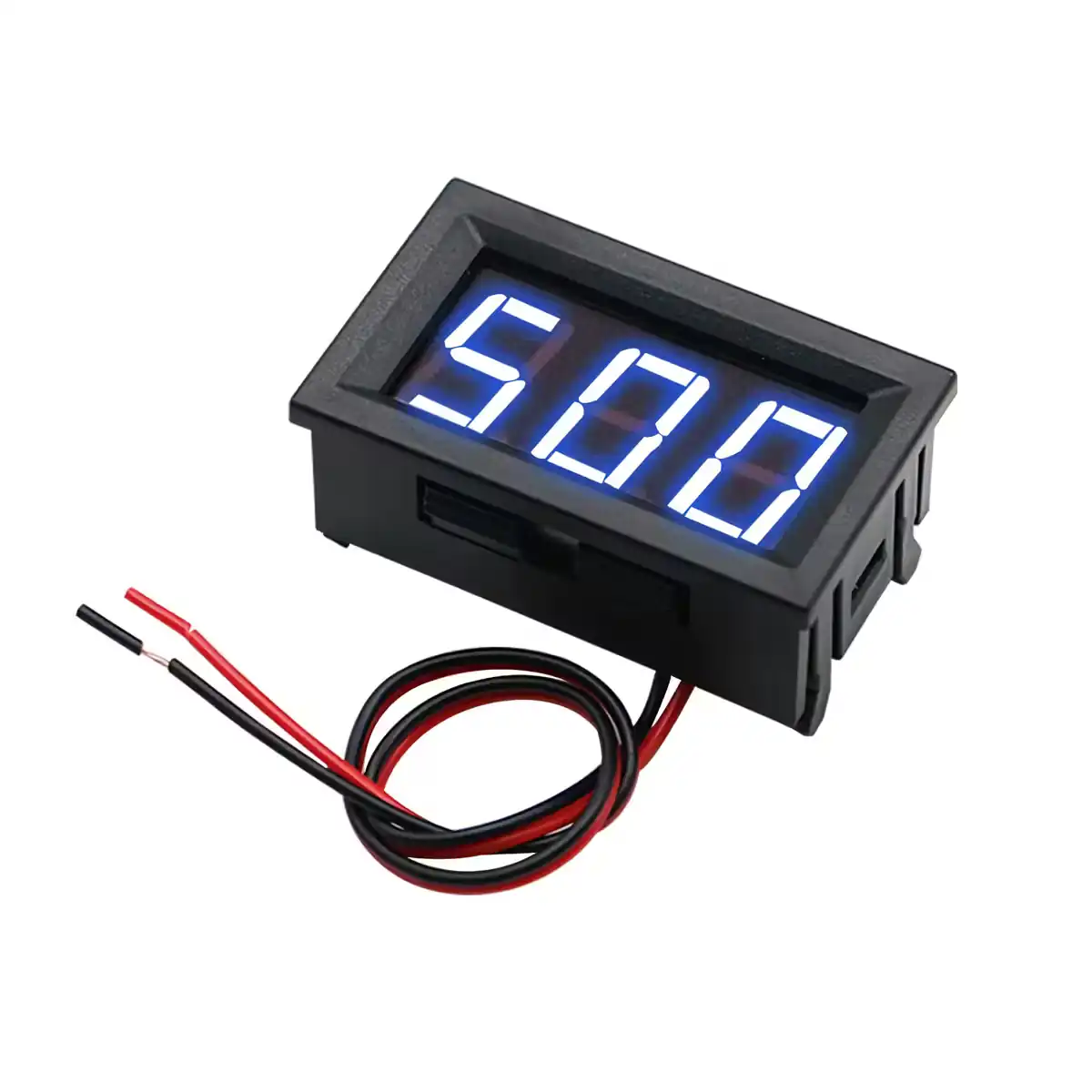

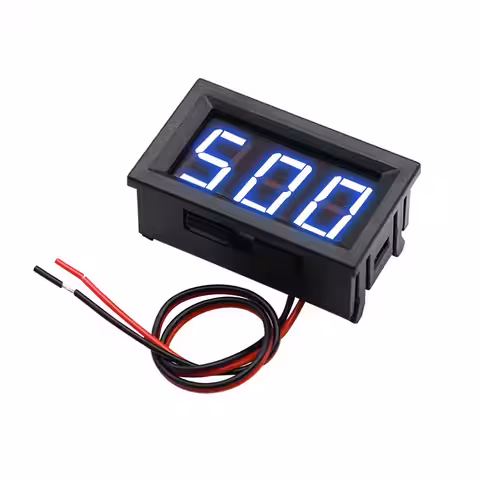

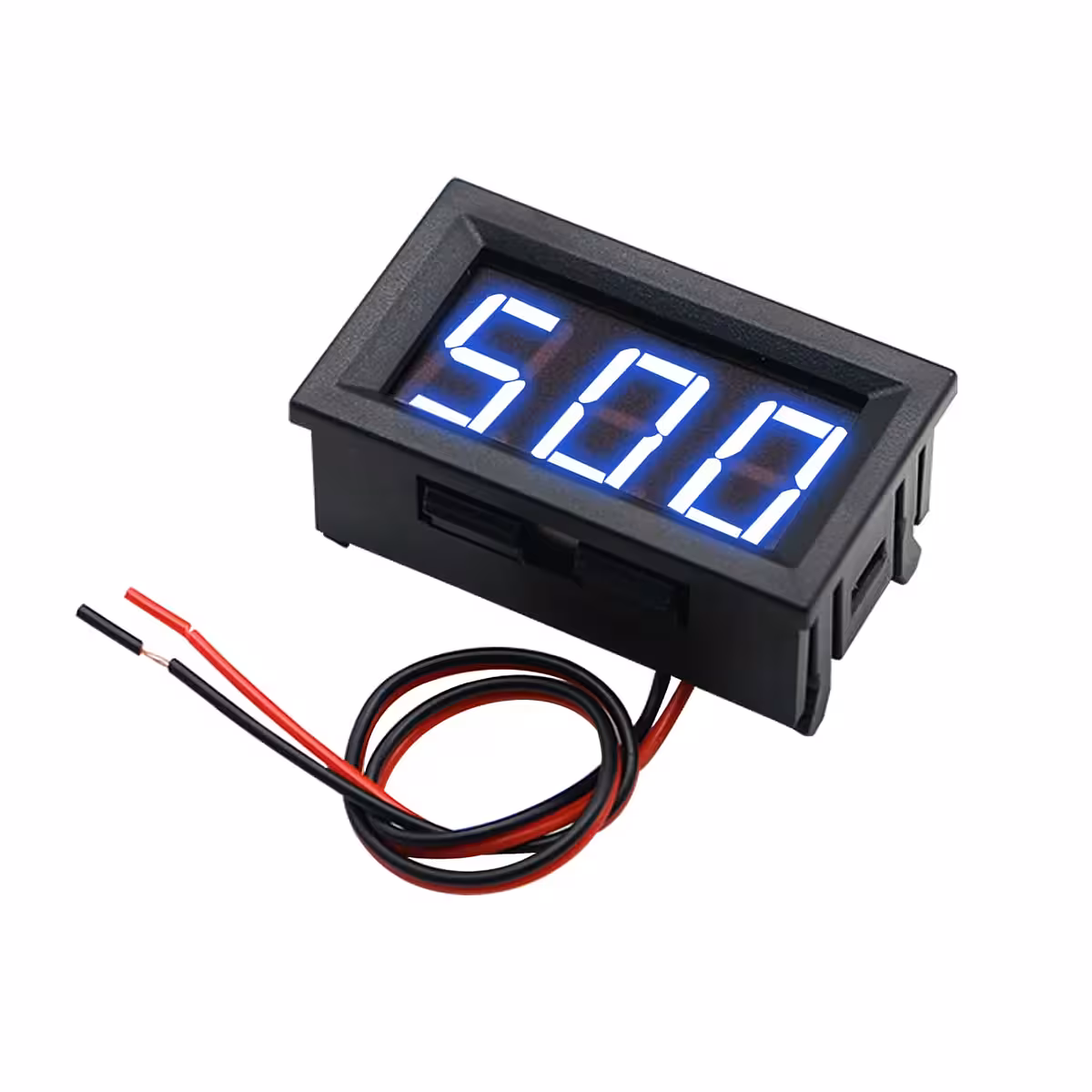

Afișaj LED albastru 0,56 inch — cifre mari, lizibile de la distanță sau în tablouri slab iluminate.
Calibrare fină prin trimmer — dacă valoarea afișată deviază, o corectezi în 30 de secunde cu o șurubelniță de precizie.
Protecție la inversare polaritate — o greșeală de conectare nu îl strică.

Detalii și Performanță

Impedanța de intrare de peste 1 MΩ înseamnă că voltmetrul practic nu consumă curent din circuitul măsurat — nu perturbă instalația. Cablurile de 20 cm incluse sunt suficiente pentru montaj în tablouri standard, iar carcasa de 4,8 x 2,9 x 2,2 cm intră în orice decupaj de panou. Funcționează fără probleme între -20°C și +65°C, deci rezistă și în cutii exterioare sau medii industriale cu variații termice mari.

Parametru	Valoare / Detaliu
Tip măsurare	Tensiune alternativă (AC)
Compatibilitate sistem	Monofazat și Trifazat
Alimentare	Din tensiunea măsurată (fără sursă externă)
Precizie	±1%
Impedanță intrare	> 1 MΩ
Afișaj	LED albastru, cifre 0,56 inch (14,22 mm)
Lungime cablu	20 cm (roșu + / negru -)
Calibrare	Potențiometru trimmer integrat
Protecție	La conectare inversă

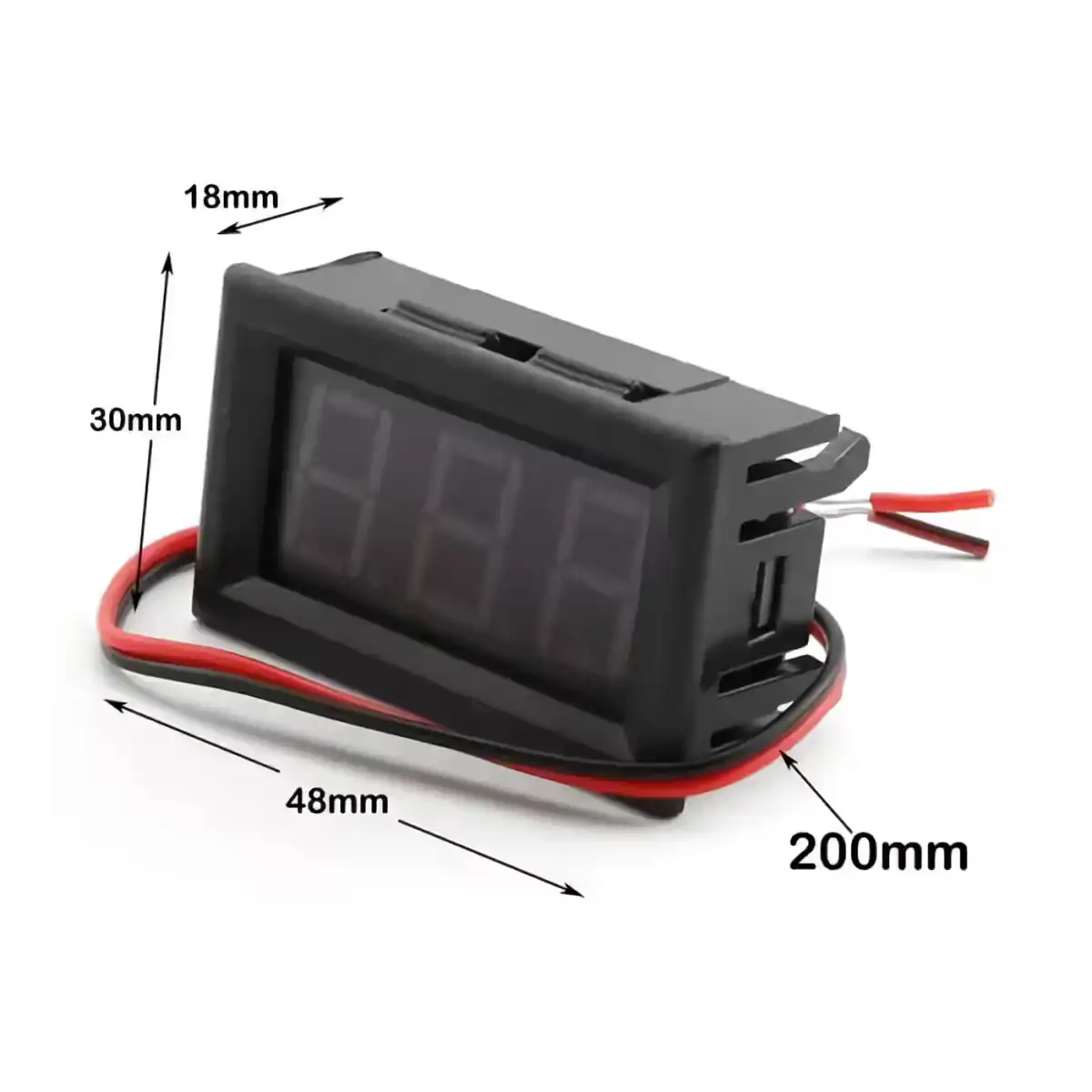

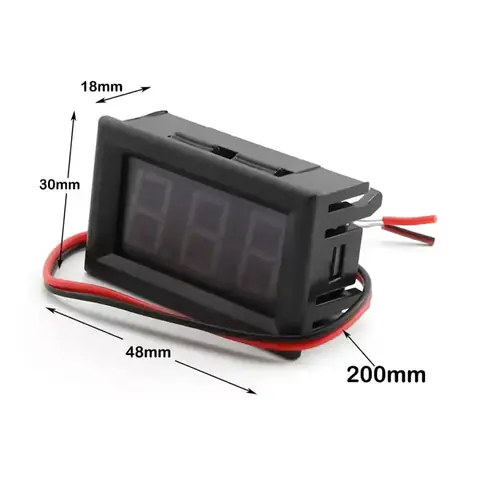

Dimensiune produs	4,8 x 2,9 x 2,2 cm
Gaură de montaj	4,6 x 2,7 cm
Greutate netă	18 g
Temperatură de funcționare	-20°C … +65°C

Instrucțiuni de Programare și Utilizare

Decuplează alimentarea circuitului înainte de orice intervenție.
Decupează orificiul de montaj în panou: 4,6 x 2,7 cm.
Introduce voltmetrul și fixează-l cu clemele laterale.

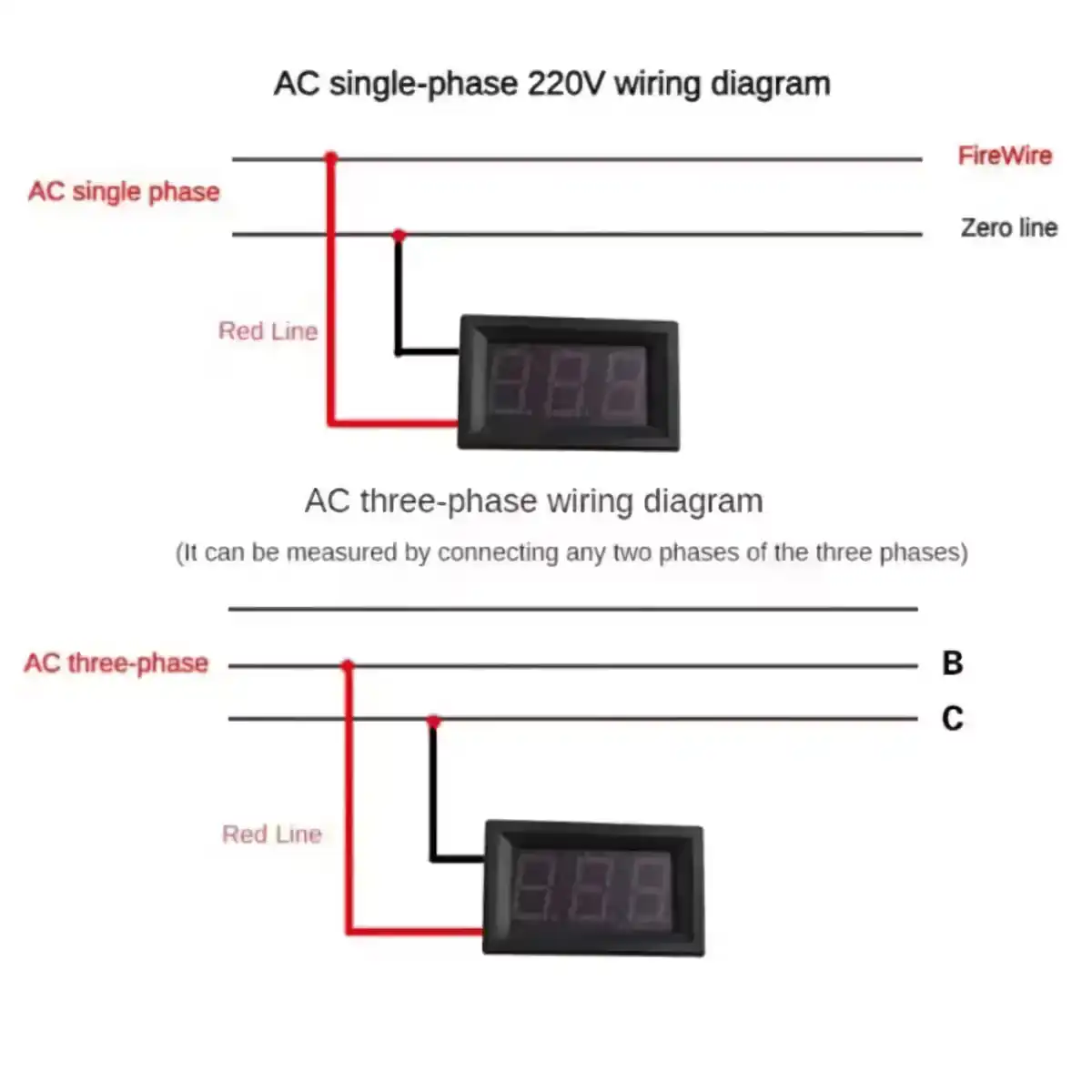

Conectează firul roșu (+) și firul negru (-) la punctele de măsurare: fază–nul (monofazat) sau fază–fază (trifazat).
Repune alimentarea și citește valoarea direct pe afișajul LED.

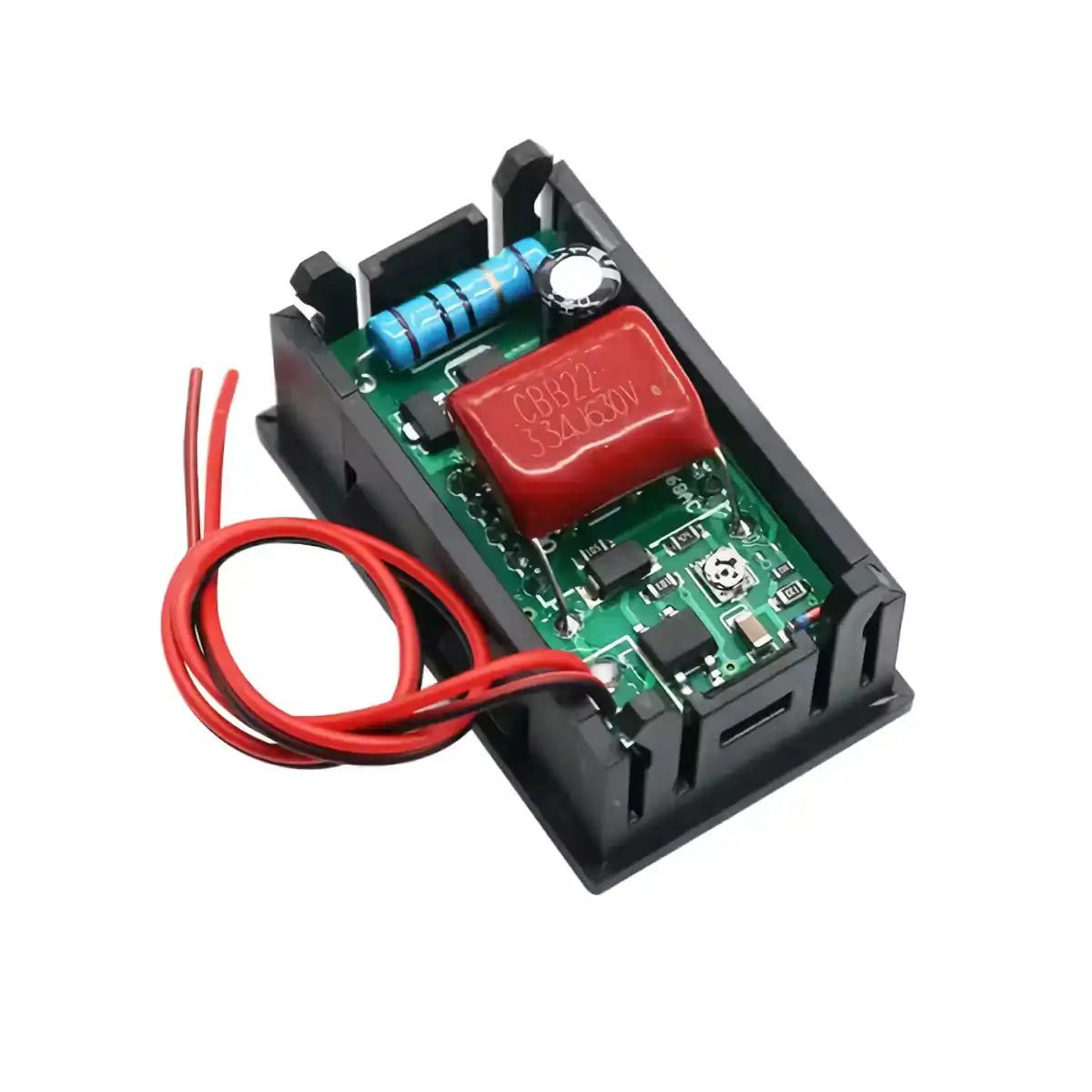

Dacă valoarea diferă față de un aparat de referință, reglează potențiometrul trimmer de pe spate cu o șurubelniță fină până la coincidență.
Izolează toate conexiunile înainte de utilizarea finală.

Conținut Pachet

1 x Voltmetru digital AC de panou cu afișaj LED albastru
Cabluri de conectare integrate (20 cm, roșu și negru)

Întrebări Frecvente

Poate măsura și tensiune continuă (DC)?

Nu. Acest model este proiectat exclusiv pentru tensiune alternativă (AC). Pentru DC ai nevoie de un model dedicat.

Are nevoie de o sursă de alimentare separată?

Nu. Se alimentează direct din tensiunea pe care o măsoară — un fir în minus față de alte voltmetre de panou.

Cum îl conectez într-un sistem trifazat?

Conectează firul roșu și cel negru între oricare două faze. Vei citi tensiunea de linie — de obicei 380–400V AC.

Ce se întâmplă dacă inversez firele din greșeală?

Protecția internă la inversare polaritate îl ferește de deteriorare. Totuși, respectă marcajele de polaritate pentru o funcționare corectă.

Cum îl calibrez dacă afișează o valoare incorectă?

Folosește o șurubelniță de precizie și reglează potențiometrul trimmer de pe spate până când valoarea afișată coincide cu cea a unui voltmetru etalon.
