Sursă de Laborator DC-DC 30V 4A Step Up/Down – Control Precis al Tensiunii și Curentului
Modulul Sursă de Laborator 30V 4A DC-DC Converter Step Up/Down oferă control complet asupra tensiunii de ieșire (0,5–30V) și curentului continuu (până la 4A), fiind soluția ideală pentru prototipare electronică, testarea componentelor și alimentarea circuitelor cu cerințe variabile. Afișajul digital cu rezoluție de 0,01V și 0,001A garantează precizie ridicată în orice aplicație.
Notă: Curentul continuu stabil este garantat la 3A. Până la 4A este posibil doar cu răcire activă suplimentară (ventilator extern recomandat). Puterea maximă fără ventilator este de 35W; cu răcire activă se poate atinge 50W.
De ce să alegi acest model? (Avantaje cheie):
- Topologie Step Up/Down – funcționează atât ca boost, cât și ca buck converter, acoperind o gamă largă de scenarii de alimentare fără module suplimentare

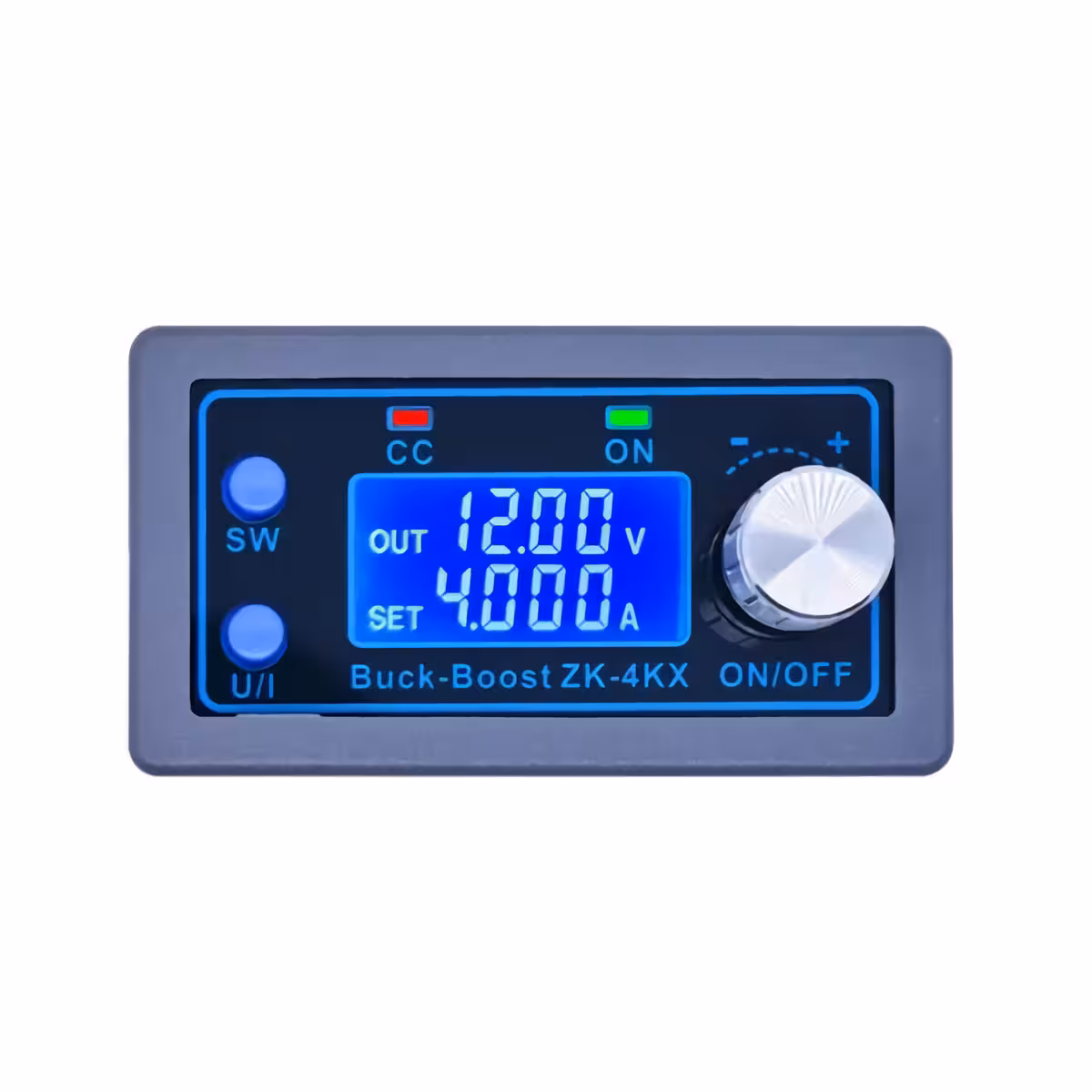

- Afișaj digital de înaltă rezoluție – rezoluție 0,01V și 0,001A pentru setări precise, cu posibilitatea de a monitoriza tensiune, curent, putere, capacitate (Ah) și timp
- Protecții integrate multiple – subtensiune (LUP), supratensiune (OUP), supracurent (OCP), supraputere (OPP), capacitate excesivă (OAP), expirare timp (OHP) și supratemperatură (OTP)
- Eficiență ridicată ~88% – pierderi minime de energie, funcționare termică stabilă în condiții normale de utilizare
- Calibrare manuală – posibilitatea calibrării tensiunii de intrare, ieșire și a curentului direct din interfața modulului pentru acuratețe maximă

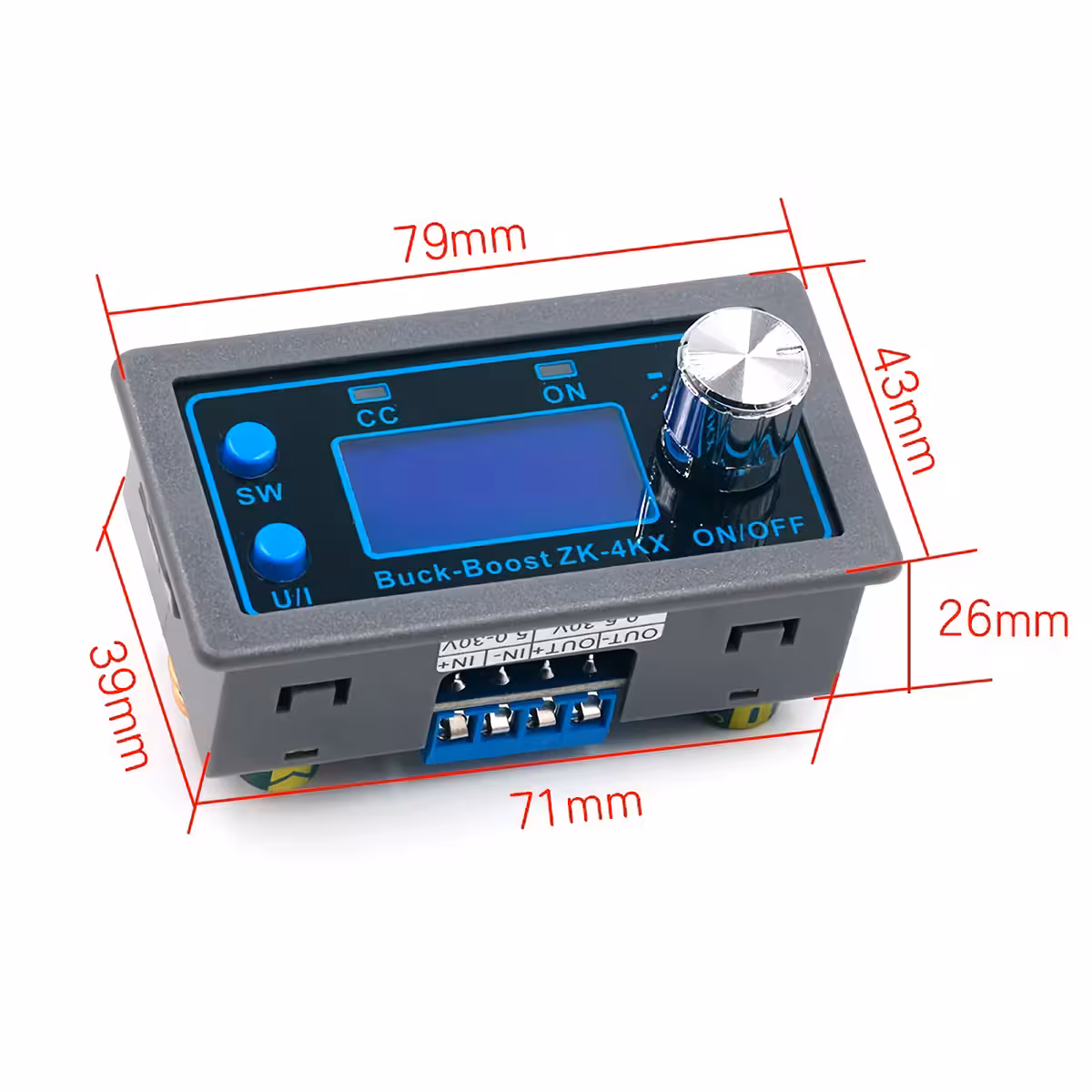

- Compact și versatil – dimensiuni reduse (79 × 43 × 26 mm), ușor de integrat în proiecte DIY, surse de bancă sau sisteme de alimentare personalizate
Detalii și Performanță
Modulul acceptă o tensiune de intrare între 5V și 30V DC, cu mențiunea că pentru a atinge sarcina maximă, tensiunea de intrare trebuie să fie de minimum 8V. La 5V intrare, puterea maximă disponibilă este de aproximativ 15W. Tensiunea de ieșire este reglabilă continuu între 0,5V și 30V DC, iar curentul de ieșire este stabil la 3A în regim continuu, extensibil până la 4A cu ventilație activă. Eficiența conversiei este de aproximativ 88%, reducând pierderile termice și asigurând o funcționare fiabilă. Protecția automată la subtensiune are un prag implicit de 4,8V – ieșirea este deconectată automat dacă tensiunea sursei scade sub acest nivel, protejând atât modulul, cât și sarcina conectată.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de intrare | 5,0 – 30 V DC |
| Tensiune de ieșire | 0,5 – 30 V DC, reglabilă precis |
| Curent de ieșire | 3A continuu stabil; până la 4A cu răcire activă |
| Putere de ieșire | 35W (răcire naturală) / până la 50W (ventilator extern) |
| Rezoluție afișaj tensiune | 0,01 V |
| Rezoluție afișaj curent | 0,001 A |
| Eficiență conversie | ~88% |
| Protecții integrate | Subtensiune, supratensiune, supracurent, supraputere, capacitate excesivă, expirare timp, supratemperatură |
| Tip convertor | DC-DC Step Up / Step Down (Buck-Boost) |
| Dimensiuni | 79 × 43 × 26 mm |
Instrucțiuni de Programare și Utilizare

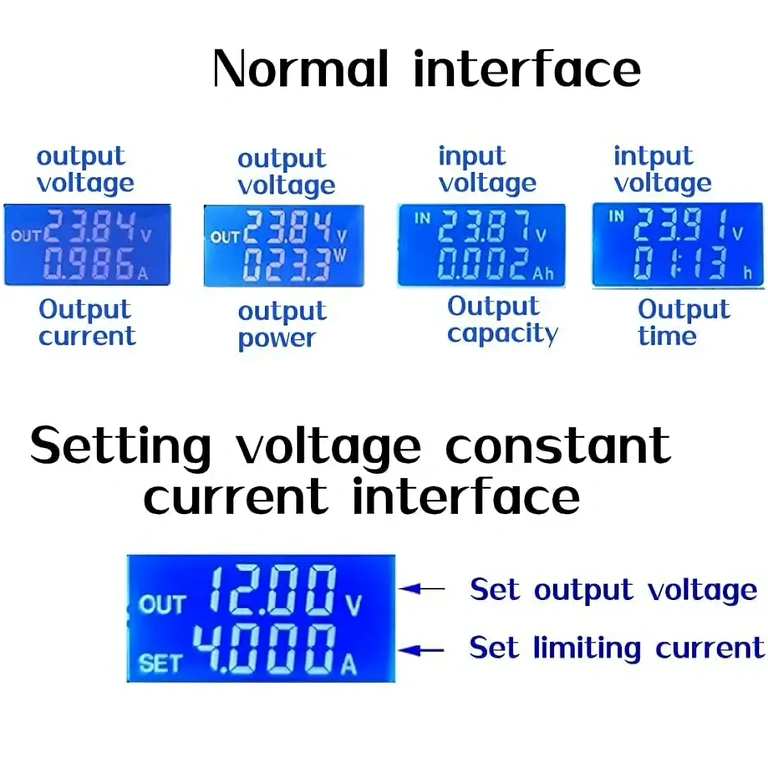

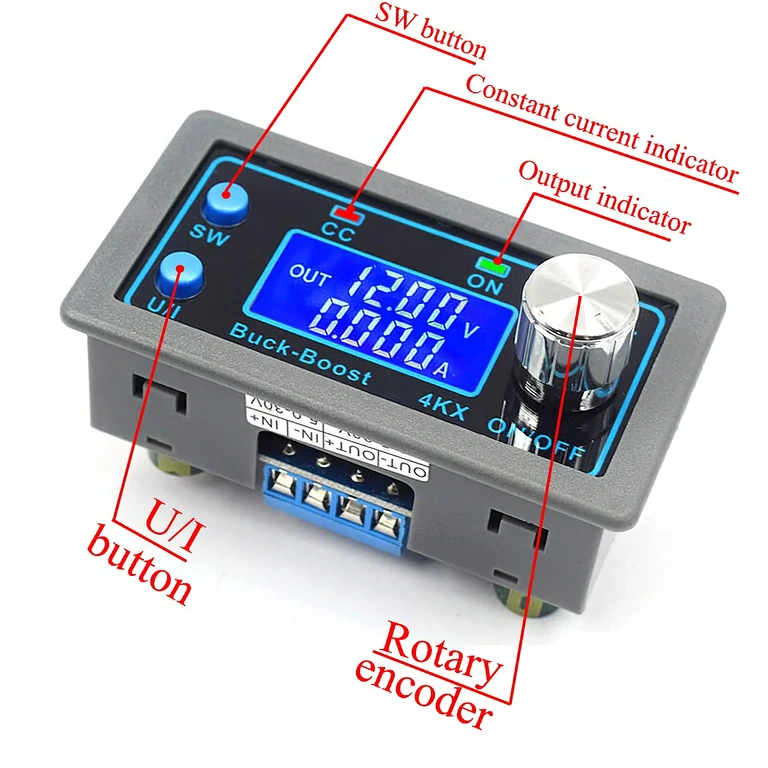

- Comutarea parametrilor de afișare: În modul normal, apăsați butonul SW pentru a alterna afișajul între tensiune (V), curent (A), putere (W), capacitate (Ah) și timp (h). Apăsarea prelungită a butonului SW comută afișajul între tensiunea de intrare (IN) și cea de ieșire (OUT).
- Setarea tensiunii de ieșire: Apăsați butonul U/I pentru a intra în meniul de setare a tensiunii. Cifra activă va clipi. Rotiți codificatorul rotativ pentru a ajusta valoarea. Apăsați scurt codificatorul pentru a schimba cifra selectată. Apăsați de două ori U/I sau așteptați 10 secunde pentru a ieși din meniu.
- Setarea curentului constant maxim: Din modul normal, apăsați U/I pentru a accesa setarea curentului maxim permis la ieșire. Ajustați valoarea cu codificatorul rotativ, similar procedurii de la tensiune.
- Configurarea stării implicite ON/OFF: Apăsați lung butonul U/I pentru a alege dacă ieșirea modulului va fi pornită (OPEN ON) sau oprită (OPEN OFF) implicit la alimentarea sursei.

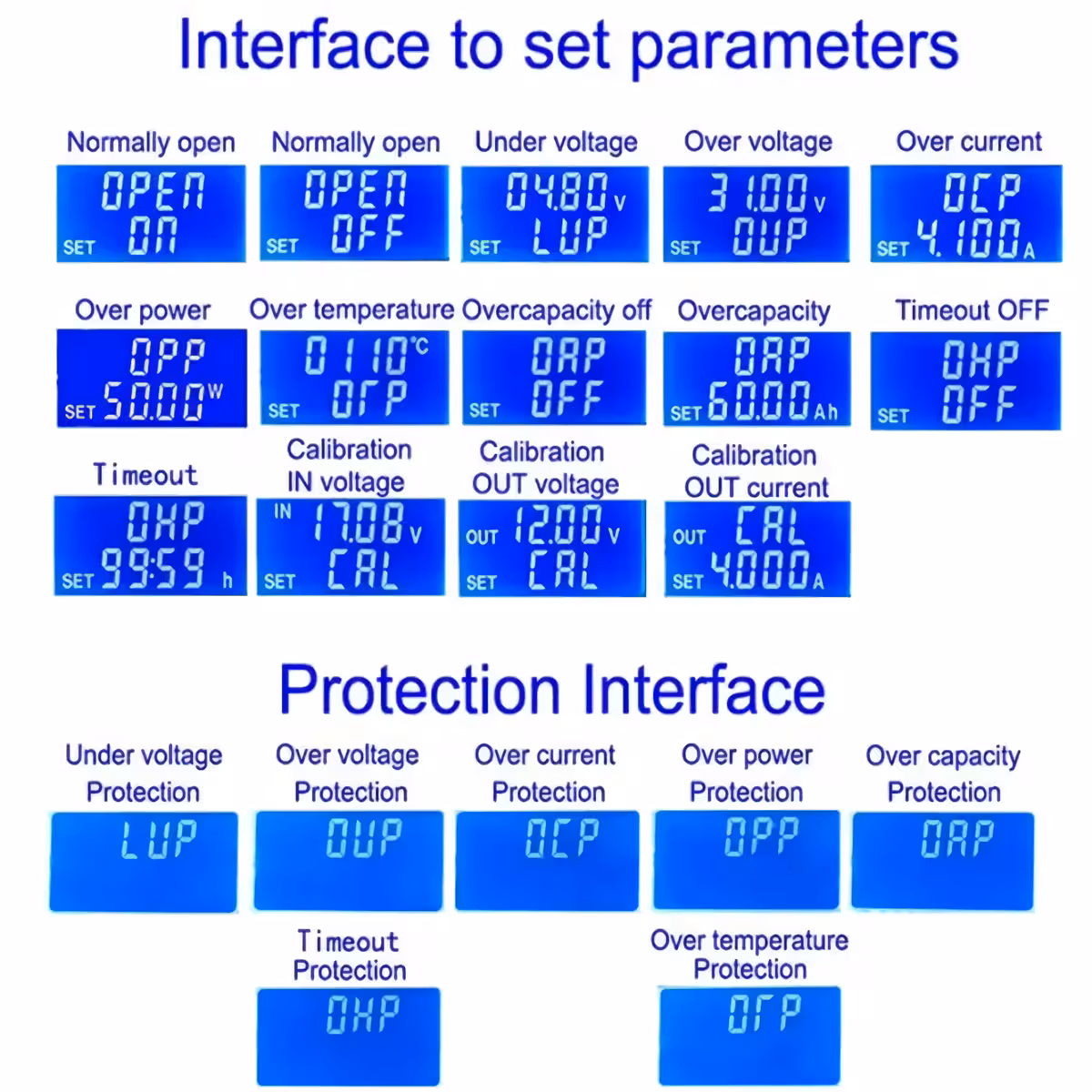

- Setarea protecțiilor și pragurilor: Apăsați lung U/I pentru a accesa meniul protecțiilor. Folosiți SW pentru a selecta protecția dorită: LUP (subtensiune), OUP (supratensiune), OCP (supracurent), OPP (supraputere), OAP (capacitate excesivă), OHP (expirare timp), OTP (supratemperatură). Ajustați pragurile și activați/dezactivați fiecare protecție individual.
- Calibrarea tensiunii și curentului: Apăsați U/I pentru a accesa interfața de calibrare (CAL). Calibrați tensiunea de intrare, tensiunea de ieșire și curentul pentru acuratețe maximă a măsurătorilor.
Conținut Pachet
- 1 × Modul convertor DC-DC Step Up/Down 30V 4A
Întrebări Frecvente
Pot folosi acest modul ca sursă reglabilă pentru Arduino sau Raspberry Pi?
Da. Modulul poate furniza tensiuni stabile între 0,5V și 30V DC, inclusiv tensiunile standard de 3,3V și 5V necesare pentru Arduino, Raspberry Pi și alte microcontrollere. Asigurați-vă că setați corect tensiunea de ieșire înainte de conectarea dispozitivului.
Este necesar un ventilator de răcire?
Pentru utilizare la puteri sub 35W și curenți sub 3A, răcirea naturală este suficientă. Dacă depășiți aceste valori sau utilizați modulul la curenți de 4A, este obligatorie montarea unui ventilator extern pentru a preveni supraîncălzirea și declanșarea protecției OTP.
Funcționează modulul și ca Step-Up (boost), nu doar ca Step-Down (buck)?
Da, modulul este de tip buck-boost (Step Up/Down), ceea ce înseamnă că poate crește tensiunea de ieșire față de cea de intrare (Step Up) sau o poate reduce (Step Down), oferind flexibilitate maximă în aplicații diverse.
Ce se întâmplă dacă tensiunea de intrare scade sub 4,8V?
Modulul dispune de protecție automată la subtensiune (LUP) cu prag implicit de 4,8V. Dacă tensiunea de intrare scade sub acest nivel, ieșirea este deconectată automat, protejând atât modulul, cât și dispozitivul alimentat.
Pot calibra modulul dacă afișajul nu indică valori exacte?
Da. Modulul dispune de o funcție de calibrare (CAL) accesibilă din meniu, prin care puteți ajusta precizia măsurătorilor pentru tensiunea de intrare, tensiunea de ieșire și curent, utilizând un multimetru de referință.
