Modul Step-up Boost DC-DC 400W – Ridicător de Tensiune Reglabil cu Eficiență de până la 96%
Modulul Step-up Boost DC-DC 400W este soluția ideală pentru proiecte electronice care necesită o tensiune de ieșire mai mare decât tensiunea sursei de alimentare. Cu o intrare între 8.5V și 50V și o ieșire reglabilă între 10V și 60V, acest modul oferă flexibilitate maximă pentru aplicații industriale, DIY, alimentatoare de laborator sau sisteme auto.
Notă: Tensiunea de ieșire trebuie să fie întotdeauna mai mare decât tensiunea de intrare. Pentru curenți de intrare peste 8A se recomandă obligatoriu răcire activă (ventilator).
De ce să alegi acest model? (Avantaje cheie):
- Putere ridicată – 400W: suportă sarcini exigente fără supraîncălzire în condiții normale de utilizare
- Eficiență de conversie până la 96%: pierderi minime de energie, consum redus și căldură minimă generată
- Tensiune și curent complet reglabile: două potentiometre independente permit ajustarea precisă a parametrilor de ieșire
- Radiatoare integrate: disipare termică eficientă fără componente suplimentare la sarcini moderate
- Protecție prin siguranță auto 15A: protejează atât modulul cât și circuitul alimentat împotriva supracurentului
- Frecvență de comutare 150kHz: asigură stabilitate și ripple redus la ieșire

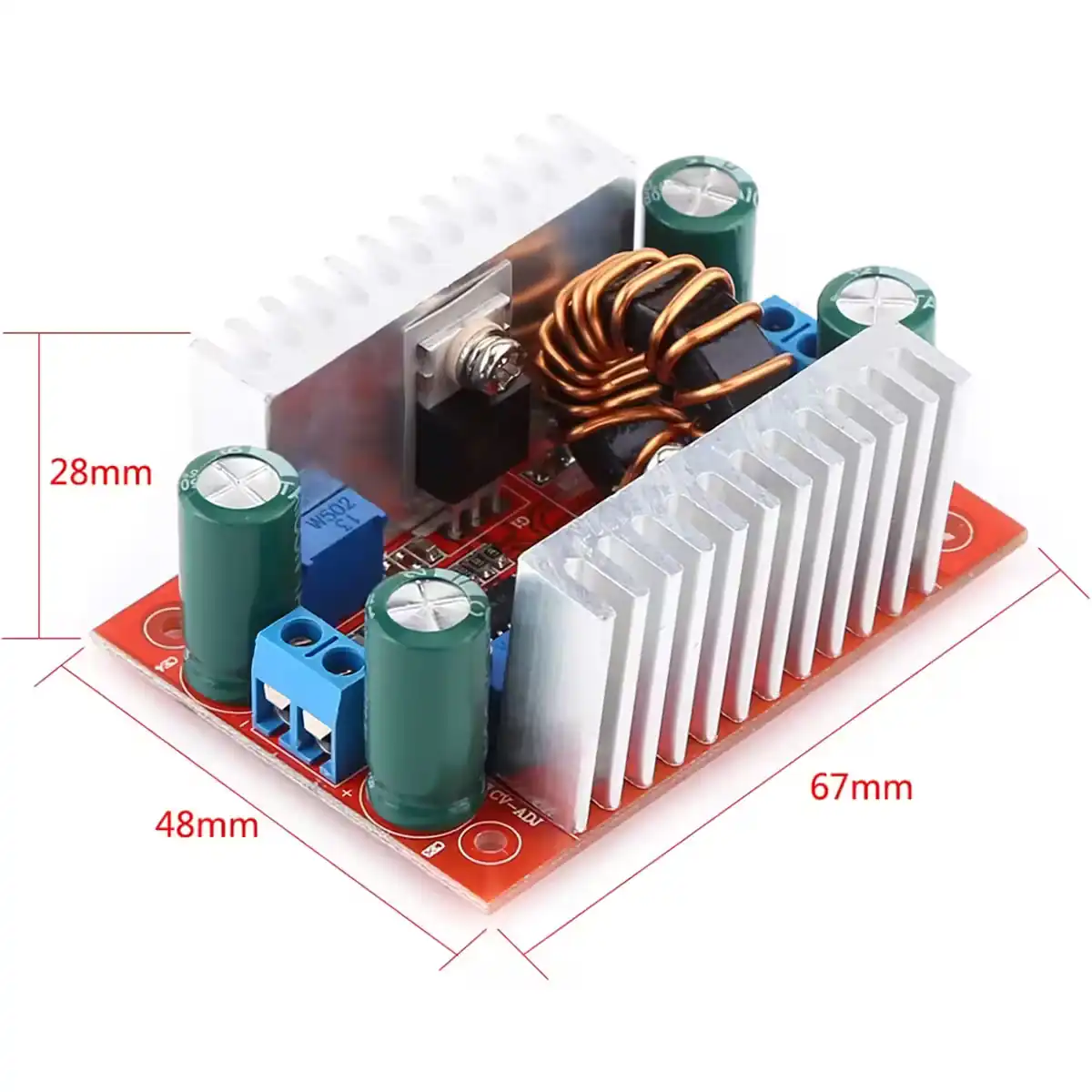

- Dimensiuni compacte 48×67×28mm: integrare ușoară în orice proiect sau carcasă
Detalii și Performanță

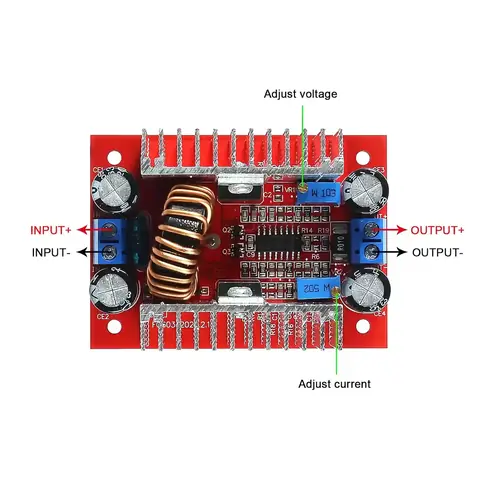

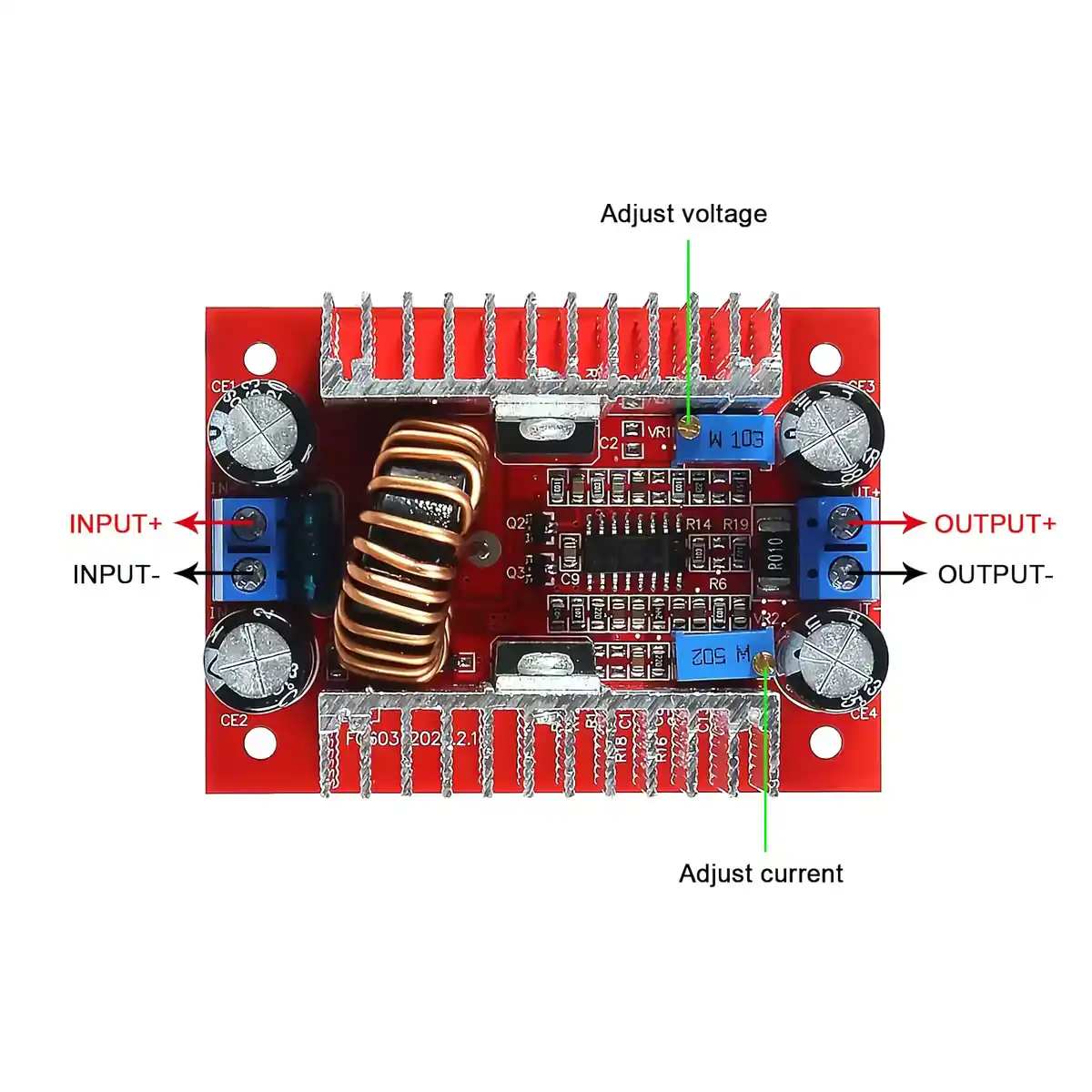

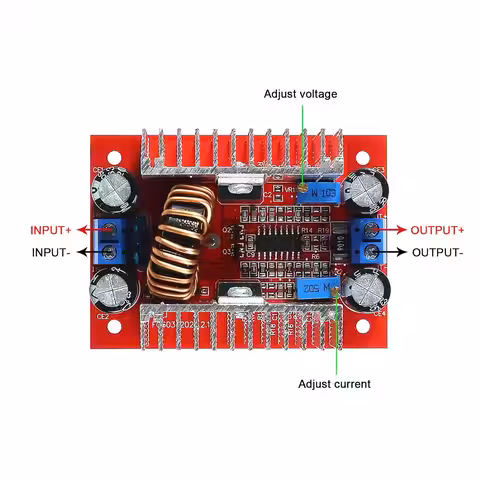

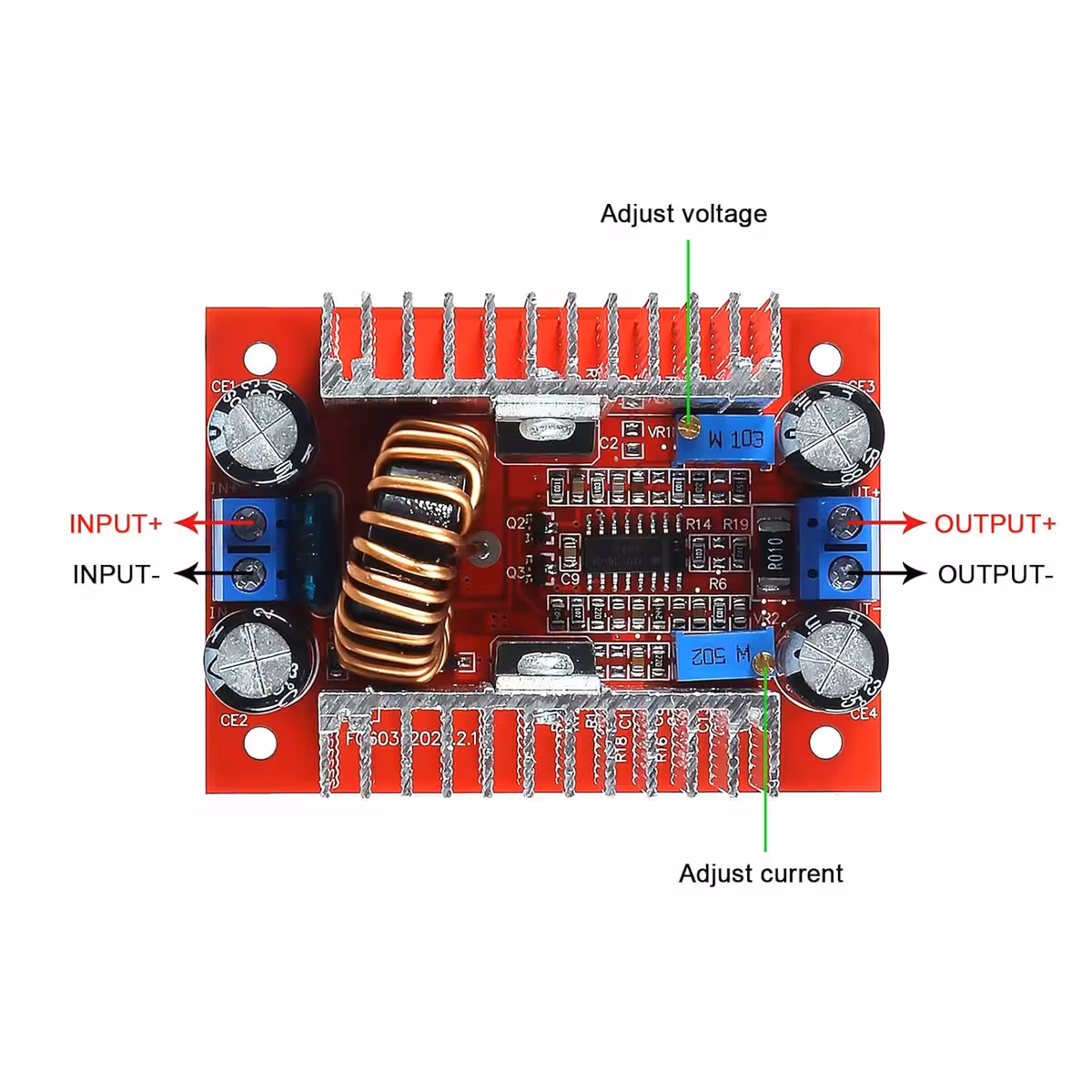

Modulul utilizează un convertor boost de înaltă frecvență (150kHz) care permite reducerea dimensiunilor componentelor pasive și îmbunătățirea răspunsului dinamic. Curentul maxim la intrare este de 15A, iar curentul maxim la ieșire ajunge la 12A, în funcție de raportul dintre tensiunea de intrare și cea de ieșire. Reglajul tensiunii se realizează prin potentiometrul din dreapta, iar reglajul curentului prin potentiometrul din stânga, ambele acționabile cu o șurubelniță obișnuită. Radiatoarele integrate asigură disiparea căldurii în regim normal, iar pentru aplicații cu curenți peste 8A este necesară adăugarea unui ventilator activ pentru protejarea componentelor.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiune de intrare | 8.5V – 50V DC |
| Tensiune de ieșire | 10V – 60V DC (reglabilă) |
| Putere maximă | 400W |
| Curent maxim intrare | 15A (răcire activă recomandat peste 8A) |
| Curent maxim ieșire | 12A (dependent de diferența de tensiune) |
| Eficiență conversie | până la 96% |
| Frecvență de operare | 150kHz |
| Protecție integrată | Siguranță 15A tip auto |
| Tip reglaj | 2 potentiometre (tensiune + curent) |
| Dimensiuni | 48mm × 67mm × 28mm |
Instrucțiuni de Programare și Utilizare
- Conectați sursa de alimentare la bornele de intrare ale modulului (ex. 12V DC).
- Înainte de conectarea sarcinii, reglați potentiometrul de curent (stânga) la valoarea maximă dorită pentru a evita limitarea nedorită a tensiunii.
- Reglați potentiometrul de tensiune (dreapta) cu o șurubelniță până când tensiunea de ieșire atinge valoarea dorită, verificată cu un multimetru.
- Conectați sarcina și verificați curentul absorbit. Dacă tensiunea de ieșire scade brusc, ajustați potentiometrul de curent în sensul creșterii limitei.
- Pentru sarcini care depășesc 8A la intrare, montați un ventilator de răcire activ orientat spre radiatoarele modulului.
- Problemă frecventă: Dacă tensiunea de ieșire nu se modifică la rotirea potentiometrului de tensiune, verificați că potentiometrul de curent nu este setat la minim – acesta poate bloca reglajul tensiunii.
Conținut Pachet
- 1x Modul Step-up Boost DC-DC 400W 15A
- 1x Siguranță auto 15A (montată)
Întrebări Frecvente
Pot folosi acest modul pentru a încărca baterii LiPo sau Li-ion?
Da, modulul poate fi utilizat ca sursă de tensiune și curent reglabil pentru încărcarea bateriilor, cu condiția să setați corect tensiunea și curentul de ieșire înainte de conectarea bateriei.
Este necesar un radiator extern sau ventilator?
La curenți de intrare sub 8A, radiatoarele integrate sunt suficiente. La curenți mai mari sau utilizare continuă la sarcină maximă, se recomandă obligatoriu un ventilator activ pentru a preveni supraîncălzirea.
Pot alimenta modulul de la o baterie auto de 12V?
Da, tensiunea nominală de 12V se încadrează perfect în intervalul de intrare acceptat (8.5V–50V). Asigurați-vă că bateria poate furniza curentul necesar fără cădere de tensiune semnificativă.
Care este diferența dintre potentiometrul de tensiune și cel de curent?
Potentiometrul din dreapta reglează tensiunea de ieșire, iar cel din stânga limitează curentul maxim de ieșire. Dacă limita de curent este setată prea jos, tensiunea de ieșire va părea că nu răspunde la reglaj.
Ce se întâmplă dacă tensiunea de intrare depășește 50V?
Modulul nu este proiectat să funcționeze peste 50V la intrare. Depășirea acestei limite poate deteriora permanent componentele interne. Utilizați întotdeauna o sursă stabilizată în limitele specificate.

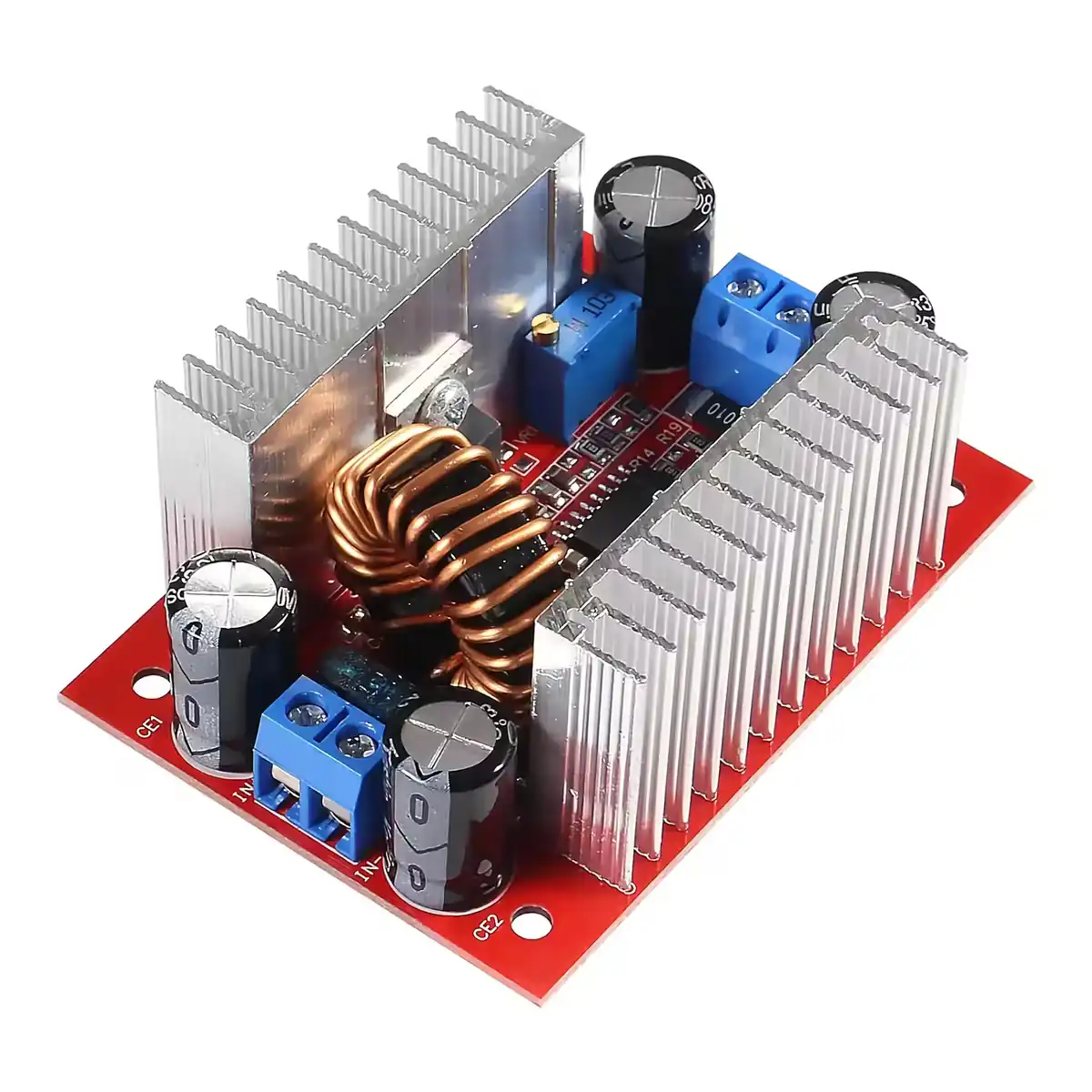

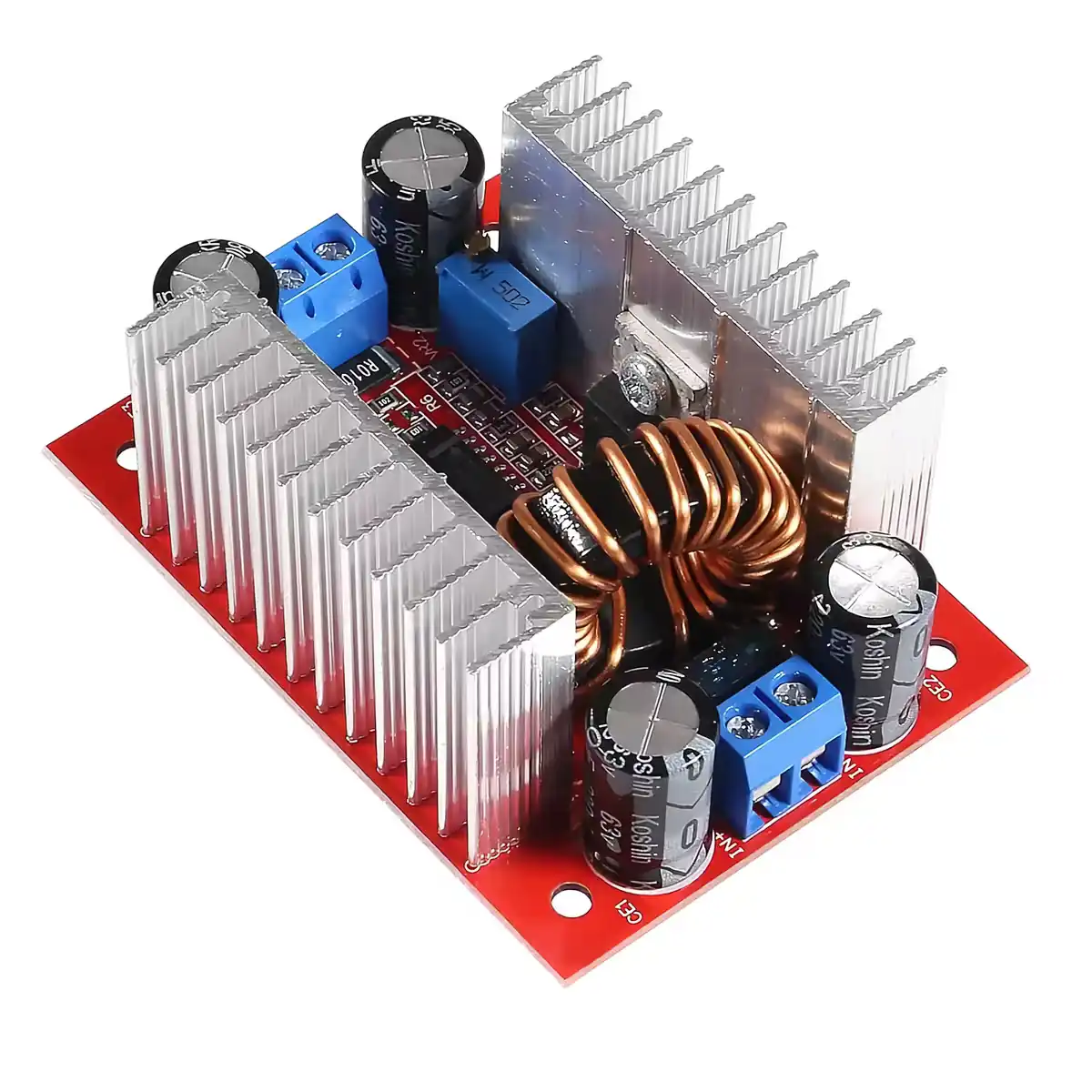

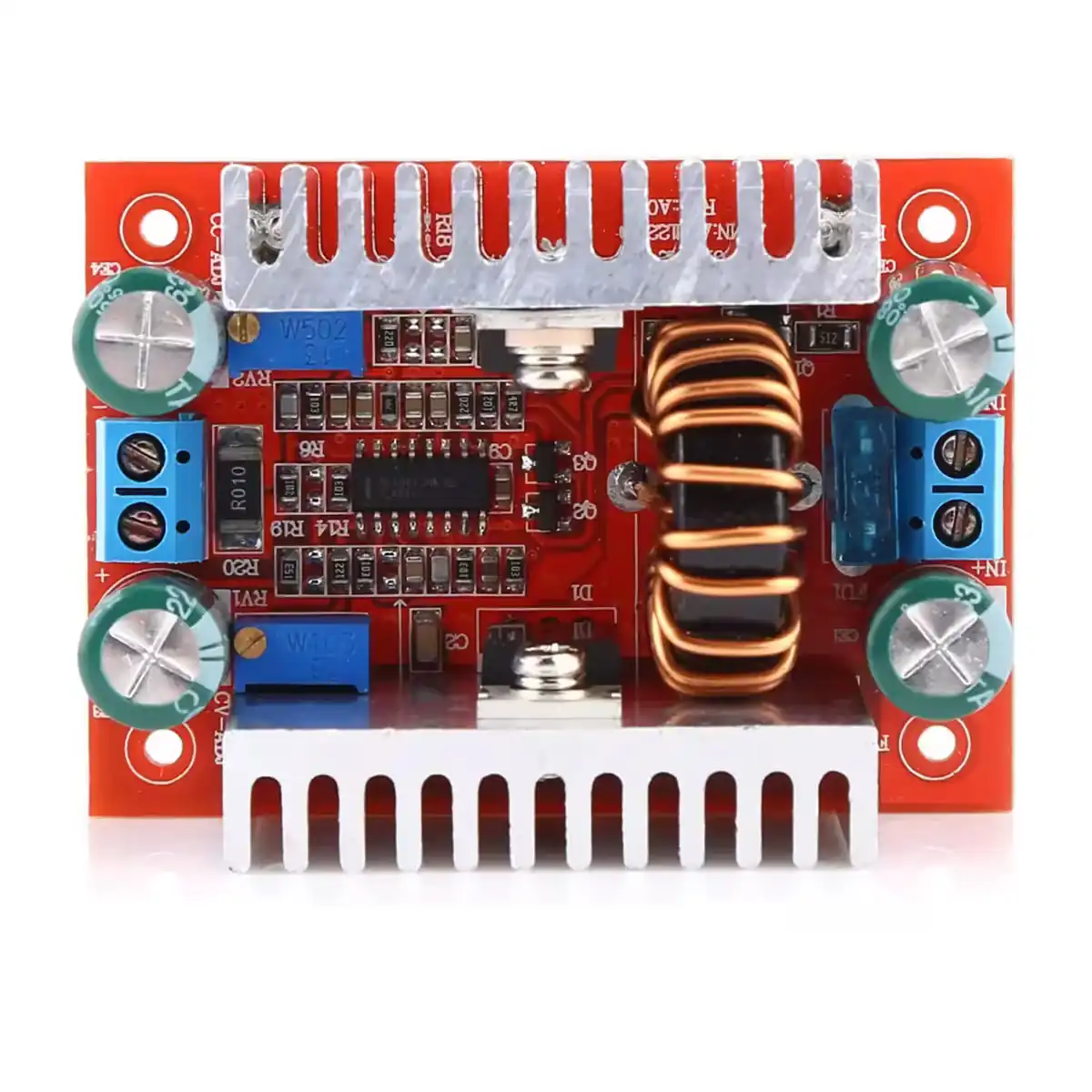

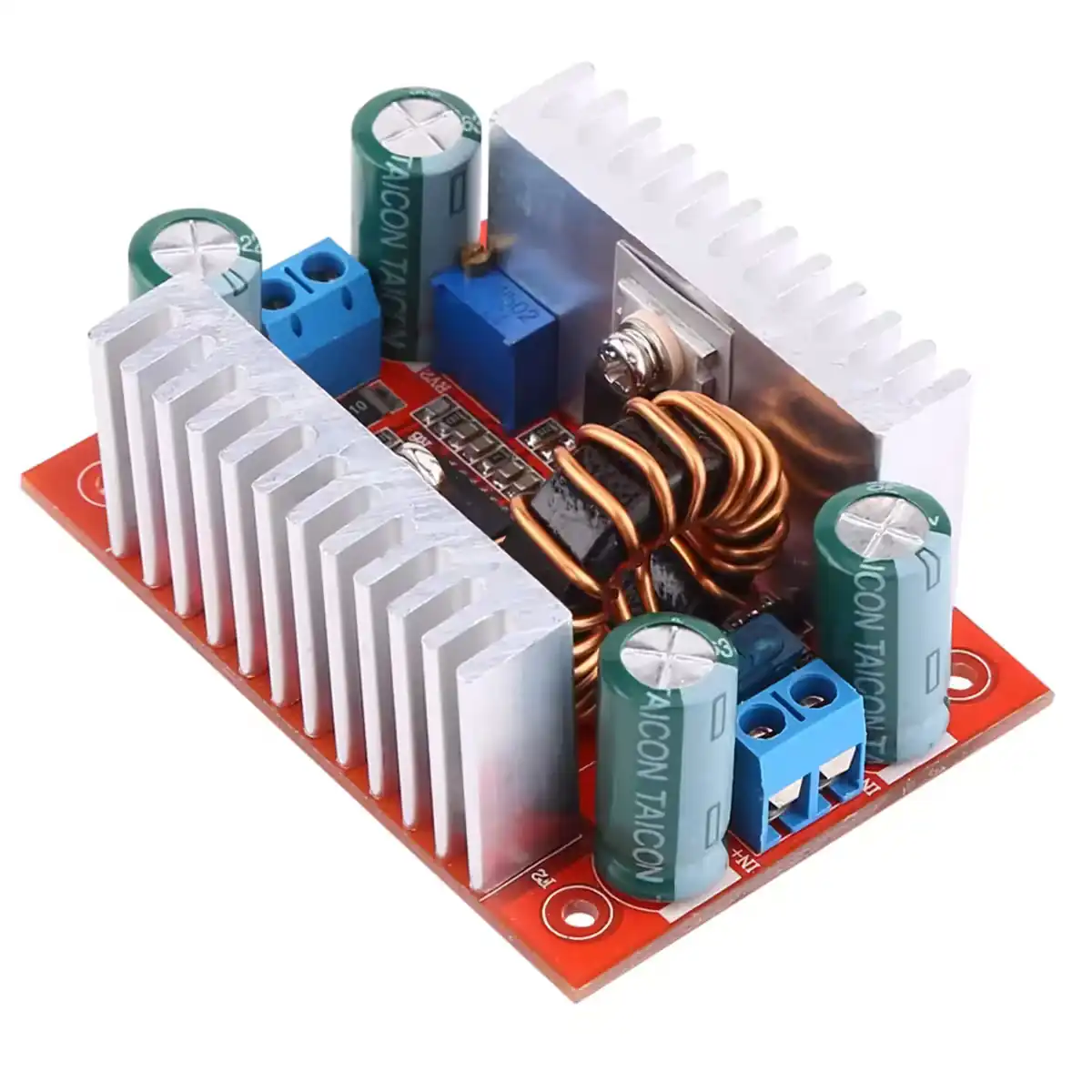

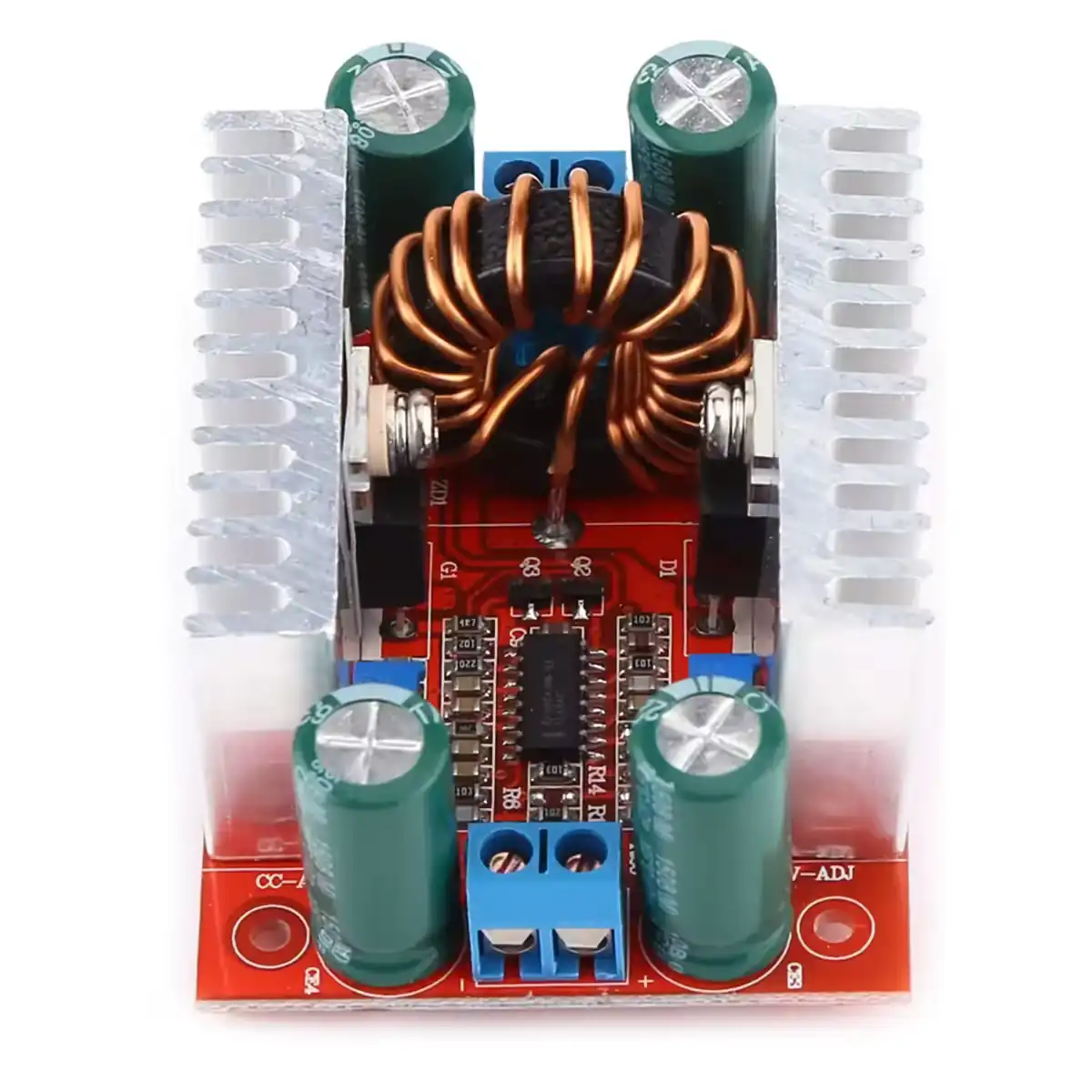

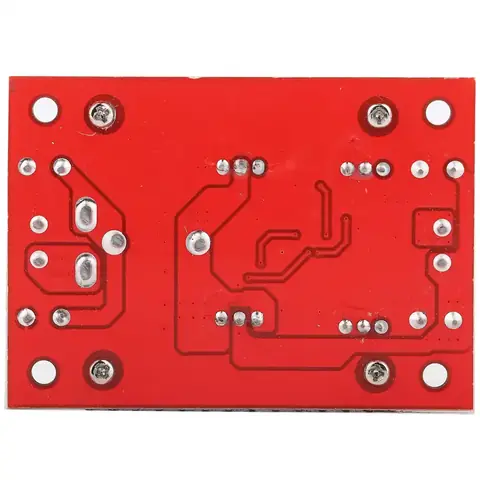

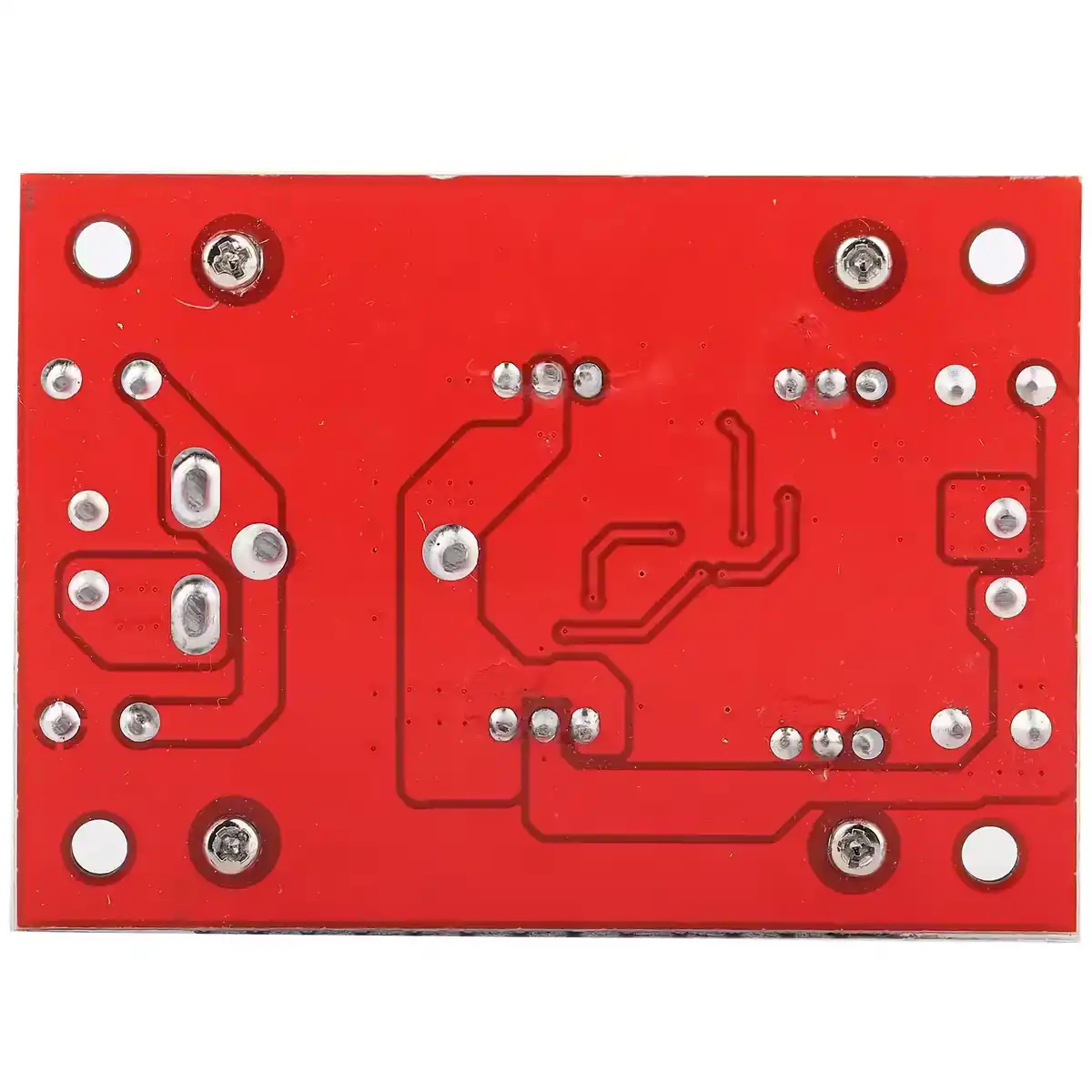

Galerie foto
